Intitulé	Description
Type de récepteur	Récepteur audio numérique
Connectivité	Entrées analogiques et numériques, Bluetooth
Puissance de sortie	2 x 50 W sous 8 ohms
Fréquence de réponse	20 Hz - 20 kHz
Impédance	Compatible avec des enceintes de 4 à 8 ohms
Dimensions	430 x 320 x 100 mm
Poids	5 kg
Utilisation	Idéal pour les systèmes audio domestiques et les installations hi-fi
Maintenance	Nettoyage régulier de la surface, vérification des connexions
Sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les ventilations
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - AM400 Evolution Atoll

Comment réinitialiser mon Atoll AM400 Evolution ?

Pour réinitialiser votre Atoll AM400 Evolution, éteignez l'appareil, puis maintenez enfoncé le bouton 'Standby' pendant 10 secondes. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon récepteur ne capte-t-il pas les chaînes ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement connectée et orientée. Assurez-vous également que les paramètres de recherche de chaînes sont correctement configurés dans le menu des réglages.

Comment mettre à jour le firmware de l'Atoll AM400 Evolution ?

Pour mettre à jour le firmware, connectez votre récepteur à Internet, allez dans le menu 'Réglages', puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Mon Atoll AM400 Evolution ne s'allume pas, que dois-je faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si le problème persiste, essayez de changer de prise ou vérifiez le câble d'alimentation.

Comment régler le volume sur l'Atoll AM400 Evolution ?

Utilisez la télécommande fournie pour ajuster le volume. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer le volume.

L'image est floue, que puis-je faire ?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Vérifiez également la qualité de votre signal et l'orientation de votre antenne.

Comment accéder aux paramètres audio de mon Atoll AM400 Evolution ?

Accédez au menu principal, sélectionnez 'Réglages', puis 'Audio'. Vous pourrez ajuster les paramètres audio selon vos préférences.

Est-il possible de connecter des haut-parleurs externes ?

Oui, vous pouvez connecter des haut-parleurs externes via les sorties audio situées à l'arrière de l'appareil.

Comment sauvegarder mes chaînes préférées ?

Pour sauvegarder vos chaînes préférées, accédez au menu des chaînes, sélectionnez la chaîne souhaitée, puis choisissez l'option 'Ajouter aux favoris'.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles pendant quelques minutes.

MODE D'EMPLOI AM400 Evolution Atoll

MODE D'EMPLOI \~ AMPLIFICATEUR

AM400 EVO

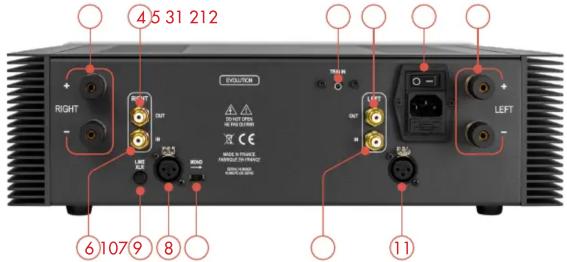

RACCORDEMENTS + TRIGGER

45 31 212 RIGHT EVALUO 6 1079 8 LEFT 6 1079 8 11

1) Sorties enceinte droite.
2) Sorties enceinte gauche.
3) Interrupteur général et raccordement secteur (avec fusible de protection).
4) Sortie ligne droite.
5) Sortie ligne gauche.
6) Entrée ligne droite

7) Sélecteur de type d'entrée :

– Ligne : bouton relevé.

- XLR : bouton enfoncé.

8) Entrée XLR droite.

9) Interrupteur pour le pont MONO.

10) Entrée ligne gauche.

11) Entrée XLR gauche.

12) Entrée Trigger 12V(1).

(1) Entrée Trigger : cette entrée permet le contrôle d'éteinte/allumage de votre amplificateur simultanément à tout appareil équipé d'une sortie Trigger compatible. Afin que le système soit opérant, le bouton Marche/Arrêt de votre AM400 EVO doit impérativement rester en position Arrêt (0).

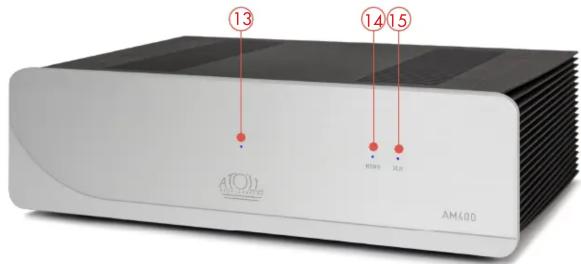

DETAIL DES FONCTIONS

13 14 15 AT&T AT400 AM40D

13) Signal de mise sous tension.
14) Signal de mode bridgé mono : s'allume si le sélecteur arrière MONO a été activé avant la mise sous tension.
15) Signal de sélection de l'entrée XLR : s'allume quand le bouton arrière est en position XLR.

ATOLL ELECTRONIQUE

MODE BRIDGE MONO

Attention : assurez vous que l'appareil est hors tension avant cette opération.

Pour transformer votre appareil en bloc mono bridgé, commutez l'interrupteur (11) se trouvant à l'arrière de l'appareil sur MONO. Les sorties PRE-OUT du préampli doivent être reliées sur les entrées Droites (Right) de chaque amplificateur.

Pour chaque ampli, la borne ⊕ (rouge) de la sortie HP droite (1) doit être reliée à l'entrée ⊕ (rouge) de l'enceinte et la borne ⊕ (rouge) de la sortie HP gauche (2) à l'entrée ⊖ (noire) de l'enceinte.

Le câblage des hauts parleurs est identique pour une liaison en mode RCA ou XLR.

RACCORDEMENTS

(Configuration : 1 Préamplificateur et 2 amplificateurs bridgés mono).

PR400 EVO AM400 EVO voie gauche Enceinte Gauche Enceinte Droite Interrupteur sur MONO AM400 EVO voie droite Liaison RCA Liaison XLR (Au choix) +12V NC GND Cable Jack Ø 3,5 mm

ATOLL ELECTRONIQUEPage 5Page 4

MODE D'EMPLOI \~ AMPLIFICATEUR

AM400 EVO

MARQUAGE C.E.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

GARANTIE

La garantie s'applique pendant deux ans à partir de la date d'achat. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur. Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

DONNÉES TECHNIQUES

Puissance Wrms/canal/8Ω (230v):	170 W
Puissance Wrms/canal/4Ω (230v):	320 W
Puissance en mode bridgé mono/8Ω:	600 W
Alimentation :	1050 VA
Total capacitif :	111 300 μF
Nombre d'entrées :	1 RCA + 1 XLR
Consommation interrupteur éteint :	0 W
Consommation en fonctionnement :	14 W - 800 W
Impédance d'entrée :	220 kΩ
Sensibilité :	1,7 V
Rapport signal/bruit :	105 dB
Distorsion à 1 kHz :	0,005%
Bande passante :	5 Hz - 200 kHz
Temps de montée :	1,5 μs
Dimensions :	440×370×130
Poids :	19 Kg

ATOLL ELECTRONIQUE

PRECAUTIONS D'EMPLOI

• N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.
• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Veillez à ne jamais rien poser sur votre amplificateur.
• Evitez impérativement tout court-circuit.
• Respectez scrupuleusement la polarité ⊕ et ⭉ainsi que les sens de branchements gauche et droit.
• Ne branchez jamais deux enceintes en parallèle sur la même sortie.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre amplificateur vous offrira une qualité d'écoute optimale une demi-heure après sa mise sous tension, le temps que les étages de puissance atteignent leur température de fonctionnement idéale. Entre deux utilisations, il est donc préférable de laisser votre appareil sous tension afin que les étages de puissance restent à leur température optimale. La nuit ou lorsque vous quittez votre domicile il est recommandé d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous recommandons de choisir des cordons de raccordement (aux autres appareils ainsi qu'aux enceintes) de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.
• Votre appareil dispose d'un système de mise sous tension temporisée. Un relais de protection des enceintes et des étages de sortie de l'amplificateur (contre les surintensités), s'active quelques secondes après la mise en marche.

ATOLL ELECTRONIQUEPage 3Page 6

MODE D'EMPLOI \~ AMPLIFICATEUR

AM400 EVO

Vous venez d'acquérir un amplificateur aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS

• Un ampli de puissance AM400 EVO.
  – Un cordon secteur.
  – Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 30 avril 2025

ATOLL ELECTRONIQUE® est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.

ATOLL ELECTRONIQUE

ATOLL ELECTRONIQUEPage 7Page 2

MODE D'EMPLOI \~ AMPLIFICATEUR

BON DE GARANTIE \~ AM400 Evolution

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

La garantie, ainsi que les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'oeuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.

Cachet du vendeur

Date d'achat :

Lieu :

Signature de l'acheteur :

MODE D'EMPLOI

AM400 Evolution

AMPLIFICATEUR DE PUISSANCE

www.atoll-electronique.com
