Type de produit	Amplificateur de puissance stéréo
Marque	Atoll
Modèle	AM200 Evolution
Dimensions (L × P × H)	440 × 295 × 95 mm
Poids	12 kg
Alimentation	2 × 340 VA, capacité totale 59 420 μF
Puissance impulsionnelle par canal	300 W
Consommation en fonctionnement	20 W - 600 W
Consommation hors tension	0 W
Impédance d'entrée	220 kΩ
Sensibilité	1,77 V
Rapport signal/bruit	100 dB
Distorsion harmonique à 1 kHz	0,05 %
Bande passante	5 Hz - 200 kHz
Temps de montée	1,5 μs
Entrées	1 paire RCA (ligne)
Sorties	1 paire RCA (pré-out ou liaison), 2 paires de bornes enceintes, Trigger 12V (jack 3,5 mm)
Fonctions spéciales	Mode bridge mono, entrée trigger 12V, mise sous tension temporisée avec relais de protection
Entretien	Chiffon doux et sec, ne pas utiliser de produits chimiques
Sécurité	Éviter court-circuit, respecter polarité et sens gauche/droit, ne pas brancher deux enceintes en parallèle
Garantie	2 ans à compter de la date d'achat
Accessoires fournis	Cordon secteur, bon de garantie, mode d'emploi
Origine	Conçu et fabriqué en France par Atoll Electronique

FOIRE AUX QUESTIONS - AM200 Evolution Atoll

Comment raccorder mon amplificateur AM200 Evolution ?

Raccordez les sources (préamplificateur) aux entrées RCA (1), les enceintes aux sorties enceintes (4 et 5) en respectant la polarité et le canal gauche/droit. Utilisez des cordons de qualité. Ne branchez jamais deux enceintes en parallèle sur la même sortie.

Comment utiliser le mode bridge mono ?

Pour transformer l'AM200 en bloc mono bridgé, mettez l'appareil hors tension et actionnez le commutateur interne ⓐ. Ensuite, raccordez l'enceinte sur une seule sortie et adaptez la configuration du préamplificateur.

Que fait l'entrée Trigger 12V ?

L'entrée Trigger (6) permet d'allumer/éteindre l'amplificateur simultanément avec un autre appareil compatible (préamplificateur, etc.). Utilisez un câble jack 3,5 mm mâle/mâle. Pour que le trigger fonctionne, l'interrupteur général doit rester en position Arrêt (0).

Comment entretenir mon amplificateur Atoll ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais d'acétone, white-spirit, ammoniaque ou produits abrasifs. Ne nettoyez pas l'intérieur.

Quelles sont les précautions d'emploi importantes ?

Ne réalisez aucun branchement sous tension. Installez l'appareil dans un endroit sec, ventilé, loin de sources de chaleur. Ne posez rien sur l'amplificateur. Évitez les courts-circuits et respectez la polarité ainsi que les sens gauche/droit.

Pourquoi l'amplificateur ne s'allume-t-il pas immédiatement ?

L'AM200 dispose d'une mise sous tension temporisée : un relais de protection des enceintes et des étages de sortie s'active quelques secondes après la mise en marche. C'est normal.

Quelle est la garantie de l'AM200 Evolution ?

La garantie est de deux ans à compter de la date d'achat. Conservez le bon de garantie rempli et tamponné par votre revendeur ainsi que la facture. La garantie couvre la main-d'œuvre et le remplacement des pièces défectueuses, hors usure normale.

Puis-je utiliser l'amplificateur avec d'autres enceintes ?

Oui, respectez l'impédance et la puissance nominale. Ne branchez jamais deux enceintes en parallèle sur la même sortie. Utilisez des câbles de bonne qualité.

Comment optimiser la qualité sonore ?

Laissez l'amplificateur chauffer environ 30 minutes pour atteindre sa température idéale de fonctionnement. Utilisez des cordons de raccordement de qualité. Branchez l'appareil sur une prise secteur aux normes européennes (terre en haut, phase à droite) avec le cordon fourni.

Que faire si l'appareil chauffe anormalement ?

Assurez-vous que l'appareil est installé dans un endroit bien ventilé, sans obstruction. Vérifiez les branchements et l'impédance des enceintes. Si le problème persiste, contactez votre revendeur.

MODE D'EMPLOI AM200 Evolution Atoll

MODE D'EMPLOI \~ AMPLIFICATEUR

AM200 EVO

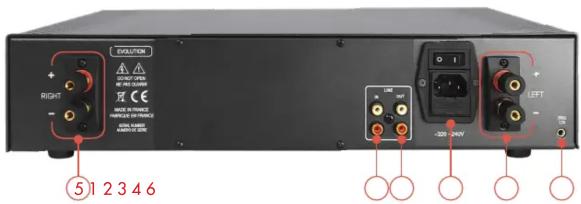

RACCORDEMENTS + TRIGGER

EVALATOR RIGHT OPEN BEET EXAM CE SOME OF SERVICE WATER OFFICE MINI 100 MHz MINI 100 MHz 5 1 2 3 4 6 -200 V-20V -200 V-20V -200 V-20V -200 V-20V

1) Entrées de l'Ampli (RCA)
2) Sorties de l'Ampli (RCA) pour connecter un autre amplificateur ou un caison de basses.
3) Interrupteur général et embase secteur (avec fusible de protection).
4) Sortie enceinte gauche.
5) Sortie enceinte droite.
6) Entrée Trigger 12V ^(1) .
(1) Entrée Trigger : cette entrée permet le contrôle d'éteinte/allumage de votre amplificateur simultanément à tout appareil équipé d'une sortie Trigger compatible. Afin que le système soit opérant, le bouton Marche/Arrêt de votre AM200 doit impérativement rester en position Arrêt (0). Si l'interrupteur est en position Marche (I), l'appareil fonctionnera mais la fonction Trigger ne sera p opérante.

La liaison Trigger doit être réalisée avec un câble jack stéréo ∅ 3,5 mm Mâle/Mâle.

DETAIL DES FONCTIONS

7) Signal de mise sous tension.

ATOLL ELECTRONIQUE

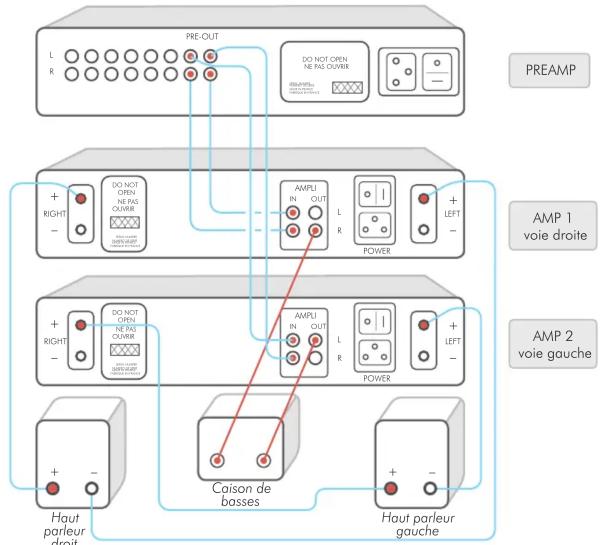

RACCORDEMENTS
(Configuration : 1 Préamplificateur et 2 amplificateurs bridgés mono).

MODE BRIDGE MONO

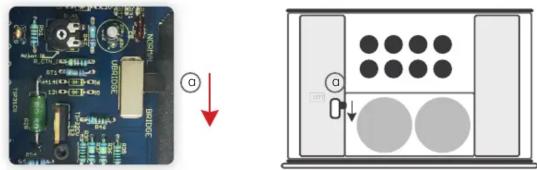

Pour transformer votre appareil en bloc mono bridgé, il faut commuter l'interrupteur ⓐ se trouvant à l'intérieur de l'appareil comme indiqué ci-dessous:

Attention : assurez-vous que l'appareil se trouve hors tension et qu'aucun autre appareil n'est relié à votre amplificateur lors de cette opération.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

GARANTIE

La garantie s'applique pendant deux ans à partir de la date d'achat. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur (2). Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

DONNÉES TECHNIQUES

Puissance impulsionnelle /canal : 300 W

Alimentation : 2×340 VA

Total capacitif : 59 420 μF

Nombre d'entrées : 1 RCA

Consommation interrupteur éteint : 0 W

Consommation en fonctionnement : 20 W - 600 W

Impédance d'entrée : 220 kΩ

Sensibilité : 1,77 V

Rapport signal/bruit : 100 dB

Distorsion à 1 kHz : 0,05%

Bande passante : 5 Hz - 200 kHz

Temps de montée : 1,5 μs

Dimensions : 440 × 295 × 95 mm

Poids : 12 kg

PRECAUTIONS D'EMPLOI

- N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.

• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Veillez à ne jamais rien poser sur votre amplificateur.
  • Evitez impérativement tout court-circuit.
• Respectez scrupuleusement la polarité ⊕ et ⊖ainsi que les sens de branchements gauche et droit.
• Ne branchez jamais deux enceintes en parallèle sur la même sortie.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre amplificateur vous offrira une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les étages de puissance atteignent leur température de fonctionnement idéale. Entre deux utilisations rapprochées, il est donc préférable de laisser l'appareil sous tension. La nuit ou lorsque vous quittez votre domicile il est recommandé d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous conseillons de choisir des cordons de raccordement (aux autres appareils ainsi qu'aux enceintes) de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.
• Votre appareil dispose d'un système de mise sous tension temporisée. Un relais de protection des enceintes et des étages de sortie de l'amplificateur (contre les surintensités), s'active quelques secondes après la mise en marche.

MODE D'EMPLOI \~ AMPLIFICATEUR

AM200 EVO

Vous venez d'acquérir un amplificateur aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

VOUS TROUVEREZ CI-JOINT LES PIÈCES ET DOCUMENTS SUIVANTS

– Un ampli de puissance AM200 EVO.
– Un cordon secteur.
- Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 17 Septembre 2024

ATOLL ELECTRONIQUE®

est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.

ATOLL ELECTRONIQUE

ATOLL ELECTRONIQUEPage 7Page 2

MODE D'EMPLOI \~ AMPLIFICATEUR

BON DE GARANTIE \~ AM200 EVO

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

La garantie, ainsi que les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'oeuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.

Cachet du vendeur

Date d'achat :

Lieu :

Signature de l'acheteur :
