Type de produit	Préamplificateur audiophile intégré
Marque	Atoll
Modèle	PR300 EVO
Dimensions (L x P x H)	440 x 342 x 95 mm
Poids	6,8 kg
Alimentation	2 x 10 VA (audio) + 10 VA + 3,2 VA
Capacité totale	89 000 µF
Bande passante (-3 dB)	5 Hz - 100 kHz
Temps de montée	1,3 µs
Impédance d'entrée	357 kΩ
Sensibilité	3 V
Rapport signal/bruit	100 dB
Taux de distorsion à 1 kHz	0,005 %
Consommation en fonctionnement	8 W
Consommation en veille (ECO)	< 0,5 W
Consommation en préchauffage	7 W
Entrées analogiques	XLR (L/R), AUX/PHONO (option), CD, TUNER, DVD, Tape (PLAY/REC)
Entrées numériques (option carte DAC)	2x Coaxial, 2x Optique, USB-B
Bluetooth	Oui, intégré
Sorties	XLR (L/R), RCA (Tape out), Trigger (jack 3,5 mm), Casque
Télécommande	Oui, globale avec piles lithium CR2032
Fonction Bypass	Oui, contourne le volume pour intégration home-cinéma
Formats USB pris en charge	PCM 16-32 bits (44,1 à 384 kHz), DSD64/128/256
Garantie	2 ans
Entretien	Chiffon doux et sec, éviter solvants

FOIRE AUX QUESTIONS - PR300 EVO Atoll

Comment utiliser l'entrée BY-PASS ?

L'entrée BY-PASS contourne la gestion du volume du PR300 EVO, idéale pour relier un préampli audio-vidéo. Sélectionnez-la via la face avant ou la touche BY-PASS de la télécommande. L'affichage indique « BY-PASS ». Pour sortir, appuyez à nouveau sur BY-PASS ou changez de source.

Comment associer un appareil Bluetooth ?

Activez le Bluetooth sur votre source (smartphone, etc.). Cherchez les appareils et sélectionnez « PR300 ». Une fois connecté, le symbole BT s'affiche. Pour associer un autre émetteur, éteignez complètement le PR300 avec l'interrupteur M/A, puis rallumez-le.

Quels sont les pilotes nécessaires pour l'entrée USB ?

Sous Windows, installez le pilote XMOS disponible sur le site Atoll. Macintosh n'en a pas besoin. Utilisez un câble USB avec ferrite pour les hautes résolutions (24 bits/192 kHz).

Comment régler la balance et les autres paramètres via la télécommande ?

Appuyez sur CONFIG : 1 fois pour la balance (réglage avec VOL +/- de -9 à +9), 2 fois pour la couleur du rétroéclairage (rouge, bleu, violet, éteint), 3 fois pour l'affichage ON/OFF, 4 fois pour le délai ECO (OFF, 10s, 5min, 15min, 30min, 60min). Un appui long sur CONFIG permet de renommer l'entrée.

Comment activer la boucle de monitoring TAPE ?

Sélectionnez votre source, puis maintenez la touche TAPE de la télécommande pendant environ 3 secondes. Le symbole TAPE (CT) s'allume. Vous pouvez alors intercaler un filtre (égaliseur) entre TAPE IN et TAPE OUT. Pour désactiver, maintenez à nouveau TAPE 3 secondes.

Quel est le temps de chauffe optimal ?

Le PR300 EVO atteint sa qualité d'écoute optimale après environ 30 minutes de fonctionnement. Entre deux utilisations rapprochées, préférez le mode repos pour maintenir la température.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et sec. N'utilisez jamais d'acétone, white-spirit, ammoniaque ou produits abrasifs. Ne nettoyez pas l'intérieur.

Que faire en cas de panne ?

Contactez votre revendeur. La garantie de 2 ans couvre la main-d'œuvre et les pièces défectueuses (hors usure normale). Les frais de retour ne sont pas couverts. Conservez votre facture et le bon de garantie dûment rempli.

Quels câbles recommandez-vous ?

Utilisez des câbles de raccordement de bonne qualité (enceintes et sources). Pour l'USB en haute résolution, un câble avec ferrite est conseillé. Pour la sortie Trigger, un jack stéréo mâle/mâle 3,5 mm.

Comment éteindre complètement l'appareil ?

Utilisez l'interrupteur général situé à l'arrière. Le mode veille ECO réduit la consommation à <0,5 W après un délai réglable. Pour une extinction totale, coupez l'interrupteur secteur.

MODE D'EMPLOI PR300 EVO Atoll

MODE D'EMPLOI \~ PRÉAMPLI

PR300 EVO

RACCORDEMENTS

Carte numérique optionnel 13 14 15 16 17 28 45 67 891 10 1 12

1) Sortie/Entrée XLR gauche.
2) Entrée AUX ou PHONO (option).
3) Entrée CD.
4) Entrée TUNER.
5) Entrée DVD.
6) Sortie Magnétophone (REC) ^(2) /Sortie Magnétophone (PLAY) ^(2) .

(1) Sortie Trigger : cette sortie permet le contrôle d'éteinte/allumage de tout appareil équipé d'une entrée Trigger compatible (cf mode d'emploi).

La liaison Trigger doit être réalisée avec un jack stéréo Mâle/Mâle ∅ 3,5 mm.

Carte d'entrées numériques (optionnelle) :

13 & 14) Entrées Coaxiales 1 & 2.

17) Entrée USB-B.

15 & 16) Entrées Optiques 1 & 2.

(2) Entrée/Sortie Tape - boucle de monitoring :

La fonction TAPE permet l'enregistrement de musique en provenance de n'importe quelle source sélectionnée.

Vous pouvez, de plus, actionner une boucle de monitoring permanente de la façon suivante: sélectionnez votre source puis appuyez environ 3 secondes sur la touche TAPE de la télécommande. Le symbole TAPE (CT) s'allume et indique que la boucle de monitoring est activée. Dans ce mode l'accès direct à l'entrée TAPE n'est plus possible. Ce mode peut être utilisé pour intercaler un filtre (type equolizer) entre les prises TAPE IN et TAPE OUT.

Cette fonction est mémorisée, même si vous éteignez l'apporeil au secteur. Pour désactiver ce mode il suffit de maintenir à nouveau la touche TAPE de la télécommande pendant 3 secondes.

ATOLL ELECTRONIQUE

DETAIL DES FONCTIONS

XLD 22 18 19 20

18) Prise casque : le branchement d'un casque entraîne la coupure des sorties analogiques (XLR/RCA).
19) Bouton de mise en fonctionnement/mise en repos par appui; sélection des sources (rotation).
20) Bouton de mise en fonctionnement; gestion du volume (rotation) ou d'accès aux menus.

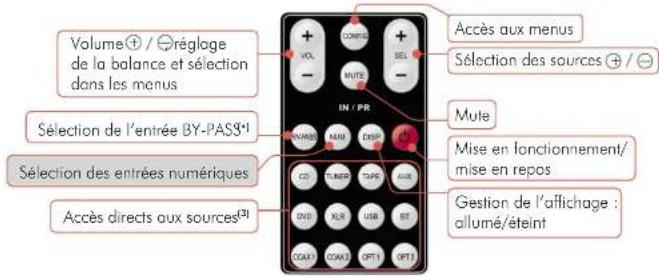

TELECOMMANDE

Volume⊕ / ⏻régloge de la balance et sélection dans les menus Sélection de l'entrée BY-PAS3*1 Sélection des entrées numériques Accès directs aux sources*2 IN / PR VOL COMPUG BEL MUTE Mute CO TUNER TAPE AUX GND XLR USB BT COAL COAL OPT1 OPT3 Accès aux menus Sélection des sources ⊕ / ⊖ Mise en fonctionnement/ mise en repos Gestion de l'affichage : allumé/éteint

(3) L'accès aux entrées OPT, COAX, USB, BT n'est possible que si l'ampli est équipé de la carte DAC.

CONFIG : Accès aux menus :

- Balance (1 appui) : Une fois dans ce menu, le réglage s'opère avec les touches VOL ⊕ et ⊖Le volume est réparti de -9 à +9 sur chaque voie. Vous pouvez sauvegarder ce réglage par un appui long sur la touche CONFIG.

- Light (2 appuis) : Vous pouvez choisir avec les touches VOL ⊕ et Θa couleur du rétroéclairage des boutons de la face avant entre rouge, bleu, violet ou éteint.

- Display (3 appuis) : Avec les touches VOL ⏻ /—sélectionnez ON/OFF pour allumer ou éteindre l'officheur.

SBY ECO (4 appuis) : Avec les touches VOL Ⓐ / Sélectionnez le temps au bout duquel l'appareil passera en mode économique lorsqu'il sera en standby.

- OFF : l'appareil restera en mode préchauffage : La consommation sera de 8 W. - 10 sec, 5 min, 15 min, 30 min, 60 min : La consommation sera <0,5 W ou bout du temps défini, après la mise en STANDBY.

- Un appui long sur CONFIG permet de renommer l'entrée sélectionnée. Choisissez les caractères avec les touches VOL ⊖ / ⊖ et passez au caractère suivant avec les touches SEL ⊖ / ⊖ et validez en appuyant à nouveau sur CONFIG.

ATOLL ELECTRONIQUEPage 5Page 4

MODE D'EMPLOI \~ PRÉAMPLI

PR300 EVO

(\*) UTILISATION DE L'ENTREE BY-PASS

L'entrée BY-PASS contourne la gestion du volume de votre PR300 (à relier à la sortie d'un préampli audio-vidéo par exemple). Cette entrée se sélectionne via la face avant ou par la touche BY-PASS de la télécommande. Une fois cette entrée sélectionnée, la mention « BY-PASS » s'affiche à l'écran. Pour ressortir du BY-PASS, appuyez sur la touche BY-PASS de la télécommande ou changez de source.

ENTREE USB

Votre appareil est équipé d'une entrée USB (type B) asynchrone. Vous ne pourrez l'utiliser qu'après avoir installé le pilote adéquat sur votre ordinateur. Ce pilote est téléchargeable librement sur notre site internet :

https://www.atoll-electronique.com/driver-specifique-xmos-usb/

Vous trouverez ci-joint une notice explicative sur son installation. Ce pilote n'est pas nécessaire pour les ordinateurs Macintosh. Afin d'éviter les problèmes de transferts de formats en haute qualité (24 bits/192 kHz), il est recommandé d'utiliser un câble de liaison USB avec ferrite.

FORMATS ACCEPTES

• Formats acceptés sur les entrées optiques et coaxiales : 16-24 bits (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz).
• Formats acceptés sur l'entrée USB :
• DSD : DSD64, DSD128 et DSD256.
• PCM : 16-32 bits (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz).

BLUETOOTH ^TM

Votre appareil permet la réception de signaux audio envoyés depuis n'importe quel appareil disposant d'un émetteur Bluetooth® (smartphone, tablette, ordinateur...). Première association :

• Activez la connectivité Bluetooth® sur votre appareil émetteur s'affiche.
• Sélectionnez celui-ci dans la liste des appareils (nommé PR300).
• Une fois la connexion faite, le symbole ET apparaît.

L'ensemble des signaux audio qui seront lus sur votre appareil source seront alors transmis vers votre appareil. L'appareil reste associé jusqu'à la mise hors tension du PR300 ou si vous coupez la connexion. Il restera visible pour votre émetteur.

Associer un autre émetteur : Une fois associé avec un émetteur quelconque, il est indispensable d'éleindre complètement votre appareil au niveau de l'interrupteur M/A pour pouvoir le rendre visible d'un autre émetteur.

Pour une meilleure qualité de réception, évitez d'être à plus de 5 mètres de votre appareil.

PRECAUTIONS D'EMPLOI

- N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.

• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Veillez à ne jamais rien poser sur voire préamplificateur.
  • Evitez impérativement tout court-circuit.
• Respectez scrupuleusement les sens de branchements gauche et droit.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre préamplificateur vous offtrira une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les étages audio atteignent leur température de fonctionnement idéale. Entre deux utilisations rapprochées, il est donc préférable d'utiliser la position en repos afin que les étages de puissance restent à leur température optimale. La nuit ou lorsque vous quitiez votre domicile il est préférable d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous conseillons de choisir des cordons de raccordement (aux autres appareils ainsi qu'aux enceintes) de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.

MODE D'EMPLOI \~ PRÉAMPLI

PR300 EVO

Vous venez d'acquérir un préamplificateur aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

CONCERNANT CE MODE D'EMPLOI

Les zones ayant une trame de fond grisée concernent uniquement des fonctions utilisables avec un préamplificateur disposant de la carte d'entrées numériques.

VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS

• Un ampli-préampli intégré PR300 EVO.
• Un cordon secteur.
• Une télécommande globale ATOLL fournie avec 2 piles Lithium CR2032.
• Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 93 juin 2025

ATOLL ELECTRONIQUE®

est une marque française qui conçoit, fabrique et commercialise

l'ensemble de ses produits.

ATOLL ELECTRONIQUE

DONNÉS TECHNIQUES

Alimentation :	2×10 VA (audio) + 10 VA + 3,2 VA
Total capacitif :	89 000 μF
Bande passante (-3 dB) :	5 Hz - 100 kHz
Temps de montée :	1,3 μs
Impédance d'entrée :	357 kΩ
Sensibilité :	3 V
Rapport signal/bruit :	100 dB
Taux de distorsion à 1 kHz :	0,005 %
Consommation en veille (ECO) :	< 0,5 W
Consommation en mode préchauffage :	7 W
Consommation en fonctionnement :	8 W
Dimensions :	440×342×95 mm
Poids :	6,8 Kg

(Données sous réserve de modifications)

ATOLL ELECTRONIQUEPage 7Page 2

MODE D'EMPLOI \~ PRÉAMPLI

MARQUAGE C.E.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

GARANTIE

La garantie s'applique pendant deux ans à partir de la date d'achat. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur (11). Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

BON DE GARANTIE \~ PR300 EVO

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

La garantie, ainsi que les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'œuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfico de la garantie.

Cachet du vendeur

Date d'achat :

Lieu :

Signature de l'acheteur :
