Type de produit	Moniteur industriel
Marque	Advantech
Modèle	FPM-215W
Taille de l'écran	21,5 pouces (environ 54,6 cm)
Technologie d'affichage	LCD
Résolution	1920 x 1080 (Full HD)
Alimentation	12 V DC, 5 A (adaptateur secteur certifié UL)
Montage	Montage sur panneau ou VESA (75 x 75 mm)
Dimensions (approx.)	Non spécifié dans la notice, environ 515 x 330 x 50 mm
Poids (approx.)	Non spécifié, environ 5 kg
Température de fonctionnement	0 °C à 50 °C
Température de stockage	0 °C à 50 °C
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser de détergent liquide
Sécurité	Débrancher avant nettoyage, ne pas ouvrir, éviter humidité et sources de chaleur
Pièces détachées	Contacter Advantech pour le remplacement de la batterie et autres pièces
Réparabilité	Ouverture par personnel qualifié uniquement
Normes	Conforme VESA MIS-D, compatible avec source certifiée UL

FOIRE AUX QUESTIONS - FPM-215W Advantech

Comment nettoyer l'écran du moniteur FPM-215W ?

Débranchez d'abord l'équipement. Utilisez un chiffon humide (pas de détergent liquide ou pulvérisé). N'utilisez jamais de produits abrasifs.

Quel adaptateur secteur dois-je utiliser ?

Utilisez exclusivement un adaptateur secteur certifié UL, délivrant 12 V DC et 5 A. Consultez la fiche technique du produit pour les modèles approuvés.

Comment monter le moniteur sur un panneau ?

Retirez les supports de fixation à l'arrière, fixez-les en haut et en bas du panneau avec des vis M6x21 mm. Utilisez 10 pinces pour un montage sécurisé.

Puis-je utiliser un support VESA ?

Oui, le FPM-215W est conforme à la norme VESA MIS-D avec des trous de 75 x 75 mm. Utilisez des vis M4 avec une profondeur de trou maximale de 6 mm.

Que faire si l'écran ne s'allume pas ?

Vérifiez la connexion d'alimentation, l'adaptateur secteur et le câble. Assurez-vous que la source est allumée. Si le problème persiste, contactez un personnel qualifié.

Puis-je utiliser ce moniteur en extérieur ?

Non, évitez l'exposition directe au soleil et à l'humidité. La température de fonctionnement recommandée est de 0 à 50 °C, en environnement contrôlé.

Comment remplacer la batterie interne ?

Attention: risque d'explosion si la batterie est mal remplacée. Contactez Advantech pour obtenir une batterie de remplacement du même type. L'ouverture doit être effectuée par un professionnel.

Où trouver des pièces détachées ?

Adressez-vous directement à Advantech pour toute pièce détachée, y compris la batterie et l'adaptateur secteur. N'utilisez que des pièces recommandées par le fabricant.

Quelles sont les précautions de sécurité importantes ?

Débranchez avant nettoyage, ne couvrez pas les ouvertures de ventilation, évitez les liquides, et ne laissez pas l'appareil en dessous de 0 °C ou au-dessus de 50 °C.

Le moniteur supporte-t-il une alimentation en courant continu directe ?

Oui, l'alimentation en courant continu (12 V DC, 5 A) est possible, mais peut provoquer des interférences radio. Si c'est le cas, prenez les mesures appropriées.

MODE D'EMPLOI FPM-215W Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité.
2. Conserver ce manuel pour utilisation ultérieure.
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■ Un liquide a pénétré dans l'équipement.
L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
L'équipement est tombé et endommagé.
L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 ° C (32 ° F) OU BIEN SUPÉRIEURE À 50 ° C (122 ° F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque!

Ce produit est destiné à être alimenté par une source d'alimentation certifiée UL ou par une source de courant continu adaptée à une utilisation à une température minimale de 50 degrés Celsius (Tma 50° C) et dont la sortie est conforme à la norme SELV ou ES1, LPS ou PS2 et à une tension nominale de 12Vcc, 5A assistance, veuillez contacter Advantech pour plus d'informations.

Attention!

Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention!

Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention!

ivitez d'exposer le FPM-200W à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

Attention!MISE EN GARDE: le fil du conducteur de protection doit ?tre vert et jaune, 20 AWG / 0,5 (mm2)

安全指示

La série FPM-200W peut être montée de différentes manières. La polyvalence du FPM-200W lui permet d'être monté sur votre bureau ou ailleurs.

2.1.1 Panel Mounting / Montage Sur Panneau

Si vous devez installer la série FPM-200W dans un panneau, libérez les supports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces avec M6 * 21mm des vis.

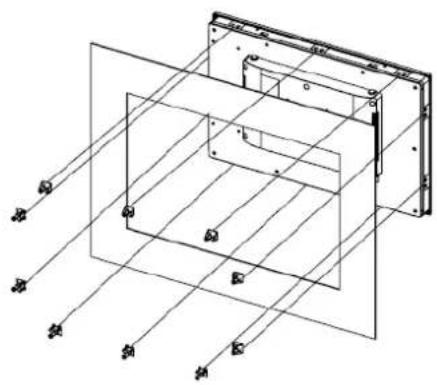

1. Position FPM-200W against the panel. Positionnez le FPM-200W contre le panneau.

1. Insert the clamps into the sides of FPM-200W. Insérez les pinces dans les côtés du FPM-200W.

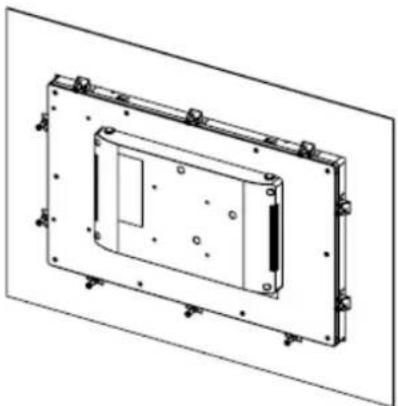

1. Panel mount installation complete. Installation du panneau terminée.

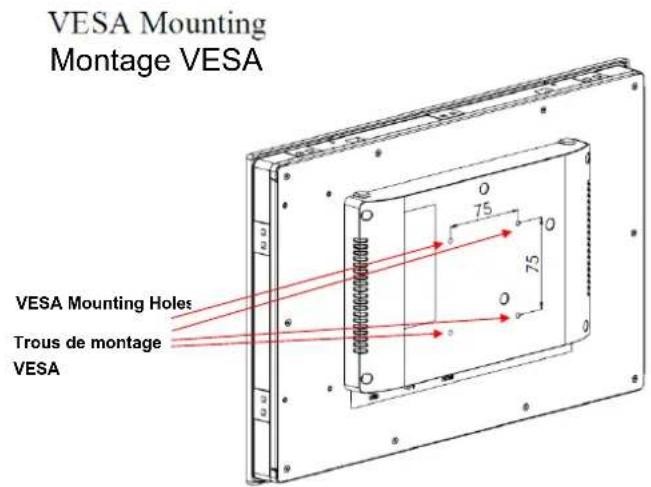

Si le montage VESA est préférable, le FPM-200W est un écran conforme à la norme VESA MIS-D, 100/75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-200W.

Remarque Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
