Type de produit	Cuisinière avec hotte intégrée
Marque	Gaggenau
Modèle	CV282101M
Poids maximum	25 kg
Charge admissible du plan de travail	60 kg
Alimentation électrique	Raccordement 3N~, 2N~, 1N~ ou 2L/2N selon configuration
Dispositif de coupure omnipolaire	Obligatoire (catégorie surtension III)
Mode de fonctionnement	Évacuation extérieure ou recirculation d'air (avec adaptateur ou conduites de recyclage)
Filtre à graisse	Oui, amovible
Filtre anti-odeurs	Oui (en mode recirculation)
Filtre acoustique	Oui (en mode évacuation extérieure)
Type d'installation	Montage à fleur de plan de travail
Distance de sécurité (aimants)	10 cm pour porteurs d'implants électroniques
Température maxi du meuble	90 °C
Section minimale sortie d'air (recyclage)	400 cm² au niveau de la plinthe
Section minimale ventilation table de cuisson	200 cm²
Longueur maxi du câble d'alimentation	2,20 m (disponible en option)
Nettoyage	Filtres lavables selon notice d'utilisation
Indice de protection	Classe de protection 1
Nombre de personnes pour l'installation	2 personnes minimum

FOIRE AUX QUESTIONS - CV282101M GAGGENAU

Quels sont les modes de fonctionnement de la hotte intégrée ?

La hotte peut fonctionner en mode évacuation extérieure ou en mode recirculation d'air avec un adaptateur ou des conduites de recyclage spécifiques.

Puis-je installer la cuisinière au-dessus d'un tiroir ?

Oui, mais il faut respecter les distances minimales pour le retrait du réservoir de trop-plein, comme indiqué dans la notice d'installation (figures 12 et 13).

Quel est le poids de l'appareil ?

L'appareil pèse au maximum 25 kg. Le plan de travail doit supporter une charge d'environ 60 kg.

Quels types de raccordement électrique sont possibles ?

Les raccordements possibles sont : 3N~, 2N~, 1N~ et 2L/2N. Le câble doit être raccordé selon le schéma correspondant.

Comment nettoyer la cuisinière ?

Le filtre à graisse est amovible et lavable. Les autres surfaces doivent être nettoyées avec un chiffon doux et un produit non abrasif. Consultez la notice d'utilisation pour plus de détails.

Puis-je utiliser l'appareil en mode recirculation sans conduit extérieur ?

Oui, en installant l'adaptateur fourni avec les filtres anti-odeurs, ou en utilisant les conduites pour utilisation en recyclage et un diffuseur.

Que faire en cas d'affichage d'erreur 0400 E851 ?

Ce code indique un raccordement électrique incorrect. Débranchez l'appareil, vérifiez le câblage selon le schéma de raccordement dans la notice d'installation et corrigez-le.

Quels accessoires sont inclus dans la livraison ?

La livraison comprend l'appareil, le joint adhésif, les attaches de retenue, des cales, et selon le mode choisi : adaptateur, filtres, coudes de conduit plat, etc. Voir la notice d'installation.

Quelle est la distance minimale à respecter avec un stimulateur cardiaque ?

L'appareil contient des aimants permanents. Les porteurs d'implants électroniques doivent respecter une distance minimale de 10 cm avec l'appareil.

Peut-on installer la cuisinière dans un plan de travail en contreplaqué ?

Non, l'installation n'est possible que dans des plans de travail résistants à la chaleur et étanches comme la pierre, les matériaux plastiques type Corian® ou le bois massif. Le contreplaqué n'est pas adapté.

MODE D'EMPLOI CV282101M GAGGENAU

fr Notice d'installation

Respecter la partie texte !

Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.

$$ \rightarrow \text { Fig. } 1 $$

Code QR vidéo concernant l'installation

Vous trouverez ici le code QR pour la vidéo concernant l'installation.

$$ \rightarrow \text { Fig. } \boxed {2} $$

Dimensions de l'appareil

Vous trouverez ici les dimensions de l'appareil

$$ \rightarrow \text { Fig. } ③ $$

Cotes d'encastrement coudes de conduit plat

Vous trouverez ici une vue d'ensemble des cotes d'encastrement des coudes de conduit plat.

$$ \text { Vue latérale: } $$

$$ \rightarrow \text { Fig. } \mathbf {4}, \rightarrow \text { Fig. } \mathbf {5}, \rightarrow \text { Fig. } \mathbf {6} $$

$$ \text { Vue de face: } $$

$$ \rightarrow \text { Fig. } 7 $$

Variantes d'installation

Vous trouverez ici une vue d'ensemble des différentes variantes d'installation.

Filtre anti-odeurs et adaptateur pour mode recirculation de l'air :

$$ \rightarrow \text { Fig. } 8 $$

Filtre acoustique et joint pour le mode évacuation extérieure :

$$ \rightarrow \text { Fig. } \mathfrak {g} $$

Kit pour recirculation, profondeur du plan de travail ≥ 60 cm :

$$ \rightarrow \text { Fig. } 1 0 $$

Kit pour recirculation, profondeur du plan de travail ≥ 70 cm :

$$ \rightarrow \text { Fig. } 1 1 $$

Remarque : Vous pouvez vous procurer des conduits adaptés à l'installation auprès du service après-vente, sur notre site Web ou auprès de reven-deurs spécialisés.

Distances de sécurité

Respectez les distances de sécurité de l'appareil.

Distance du réservoir de trop-plein :

$$ \rightarrow \text { Fig. } 1 2 $$

Position du réservoir de trop-plein :

$$ \rightarrow \text { Fig. } 1 3 $$

Les performances sont optimales à une distance de 50 mm entre la paroi arrière du meuble et le mur. À une plus petite distance, les performances sont réduites.

$$ \rightarrow \text { Fig. } 1 4 $$

Respectez les distances de sécurité lors de la découpe du plan de travail.

Ne posez aucun objet dans le tiroir qui dépasse la hauteur maximum de ce dernier. Les objets peuvent se cogner contre la base de l'appareil et ainsi en perturber les fonctions.

$$ \text { Fig. } 1 5 $$

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.
■ Respectez les recommandations du fabricant du plan de travail.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Remarque : Cet appareil est conçu pour recueillir les vapeurs des ustensiles sur le foyer. Lorsque les vapeurs provenant d'autres appareils (comme les robots pâtissiers ou les tables de cuisson) sont captées, l'efficacité du système de ventilation dépend de la distance entre l'entrée d'air et la source des vapeurs.

⚠ AVERTISSEMENT – Danger : magnétisme!

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

- Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant.
Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.
- Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
- Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.

⚠ AVERTISSEMENT – Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.

▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.

⚠ AVERTISSEMENT – Risque de blessure!

Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.

- N'effectuez aucune modification sur la construction électrique ou mécanique.

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection.
L'appareil est lourd.
- 2 personnes sont nécessaires pour déplacer l'appareil.
- Utilisez exclusivement des moyens appropriés.

⚠ AVERTISSEMENT – Risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
• Ne jamais laisser les enfants jouer avec les emballages.

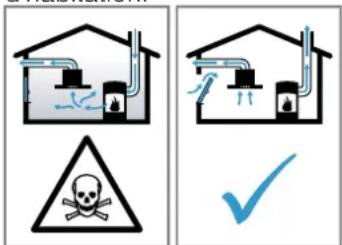

⚠ AVERTISSEMENT – Risque d'empoisonnement!

Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.

• Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.
• Ne rejetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
  Si l'air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous devez d'abord obtenir l'accord d'un ramoneur compétent.

Les gaz de combustion aspirés peuvent conduire à l'empoisonnement.

Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.

Remarques concernant le branchement électrique

Respectez ces consignes pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

⚠ AVERTISSEMENT – Risque d'électrocution!

Il doit être à tout moment possible de débrancher l'appareil du réseau électrique. L'appareil doit impérativement être raccordé à une boîte de jonction installée de manière réglementaire.

Dans l'installation électrique fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation.
Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
■ Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes.
■ Poser le câble de raccordement de sorte qu'il ne touche pas la coque chaude.
- Utiliser uniquement le câble de raccordement fourni avec l'appareil ou celui fourni par le Service après-vente technique.
- Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
- Cet appareil est conforme à la classe de protection 1. Par conséquent, utilisez l'appareil uniquement avec une prise à conducteur de protection.

■ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Préparer le raccordement électrique

Condition : Seul le personnel formé du service après-vente peut effectuer des travaux sur l'intérieur de l'appareil ou remplacer le cordon d'alimentation.

1. Respectez les consignes sur le raccordement électrique.
   Une installation défectueuse, un encastrement ou un raccordement incorrects invalident la garantie.
2. Si vous avez besoin d'un cordon d'alimentation secteur plus long, veuillez contacter le service après-vente. Il existe des cordons d'alimentation secteur jusqu'à 2,20 mètres de longueur.
3. En cas d'appareil sans câble pré-installé, introduisez le cordon d'alimentation dans la prise de raccordement.

Ouvrir la prise de raccordement

• Soulevez le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 6 $$

Préparer la prise de raccordement

1. Desserrez les vis. → Fig. 17

2. Soulevez la décharge de traction à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 8 $$

1. Desserrez la décharge de traction.

$$ \rightarrow \text { Fig. } 1 9 $$

Raccorder les câbles dans la prise de raccordement

1. En cas de raccordement 3 N, connectez le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 0 $$

1. En cas de raccordement 2 N, connectez le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 1 $$

1. En cas de raccordement 1 N, connectez le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 2 $$

1. En cas de raccordement 2 L/2 N, connectez le câble à la prise de raccordement comme sur l'illustration suivante.

$$ \rightarrow \text { Fig. } 2 3 $$

1. Respectez les couleurs des câbles.

2. BN : marron

3. BU : bleu
4. GN/YE : jaune et vert
5. BK : noir

6. GY : gris

7. Si nécessaire, montez les ponts en cuivre joints selon le schéma de raccordement.

8. Raccordez les câbles et serrez ensuite les vis sur la prise de raccordement.

9. En cas de raccordement 1 N\~ ou 2 L/2 N selon le schéma de raccordement, 1 correspond au moteur du ventilateur.

10. En cas de raccordement 2 N\~/3 N\~, la phase L1 (Grey) correspond au moteur du ventilateur.

Fixer le câble dans la prise de raccordement

1. Fixez le cordon d'alimentation à l'aide de la décharge de traction.

2. Serrez les vis dans la bonne position.

- N'utilisez pas de visseuse sans fil.

$$ \rightarrow \text { Fig. } 2 4 $$

1. Afin de faciliter la fermeture de la prise de raccordement, disposez les câbles dans la partie centrale de la prise de raccordement.

2. Fermez le couvercle de la prise de raccordement.

Code QR branchement électrique

Vous trouverez ici le code QR pour visualiser la vidéo concernant le branchement électrique.

$$ \rightarrow \text { Fig. } 2 5 $$

Remarques concernant le conduit d'évacuation

Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

■ Utiliser un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible.
- Des conduits d'évacuation longs et rugueux, comportant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur.
- Utiliser un conduit d'évacuation en matériau non inflammable.
- Pour éviter tout retour de condensat, montez le conduit d'évacuation de l'appareil avec 1° de pente.

Remarques sur le mode évacuation extérieure

En mode évacuation extérieure, un clapet anti-retour doit être installé.

Remarques

■ Si aucun clapet anti-retour n'est fourni avec l'appareil, vous pouvez en obtenir un dans un commerce spécialisé.
■ Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.

Contrôler le meuble

1. Vérifiez que le meuble d'encastrement est horizontal et a une capacité de charge suffisante. L'appareil pèse au maximum environ 25 kg. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

2. Veillez à ce que la stabilité du meuble d'encastrement soit garantie même après les travaux de découpe.

3. La capacité de charge et la stabilité doivent être assurées par des sous-structures appropriées, en particulier en cas de plans de travail fins.

4. Prenez en compte le poids de l'appareil, y compris sa charge supplémentaire.

5. Utilisez un matériau de renforcement résistant à la chaleur et à l'humidité.

6. Assurez-vous que les meubles d'encastrement résistent à la chaleur jusqu'à 90 °C.

7. N'installez pas d'autres appareils, par exemple un four, un réfrigérateur, un lave-vaisselle ou une machine à laver.

8. Vérifiez la planéité de l'appareil uniquement après son installation dans orifice d'encastrement.

9. Vous pouvez choisir librement l'écart par rapport au meuble haut. Ce faisant, prenez en compte la facilité d'utilisation et l'ergonomie lors de l'utilisation de la plaque.

Montage à fleur de plan

En cas de montage à fleur de plan, l'appareil se trouve au même niveau que le plan de travail. Aucun niveau gênant n'interfère entre l'appareil et le plan de travail.

Vous pouvez monter l'appareil dans les plans de travail résistants à la température et étanches suivants :

■ Plans de travail en pierre
■ Plans de travail en matière plastique, par exemple Corian®
■ Plans de travail en bois massif

Aucune installation dans des plans de travail en contreplaqué n'est possible.

Préparer le meuble

Condition : Les meubles d'encastrement résistent à des températures allant jusqu'à 90 °C.

1. Marquez la découpe des meubles selon le croquis d'installation.
2. Percez quatre trous de 6 mm de diamètre. → Fig. 26
3. Assurez-vous que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 26

$$ \rightarrow \text { Fig. } 1 5 $$

Observer les distances minimales en cas de montage au-dessus d'un tiroir

1. Pour le retrait du réservoir de trop-plein sur un appareil encastré, respectez les distances minimales.
2. Respectez la position du réservoir de trop-plein.
   → Fig. 13

$$ \rightarrow \text { Fig. } 1 2 $$

Préparer le meuble pour le mode recyclage avec l'adaptateur

Remarques

■ Lors d'une installation directement contre une paroi extérieure non isolée thermiquement ou au-dessus d'un sol froid ( ≥ 0,5 W/m ^2 °C), nous recommandons d'utiliser une configuration avec conduites pour utilisation en recyclage.

- La sortie d'air ne doit pas être située à proximité d'autres appareil. Au moins un panneau doit les séparer. Si vous ne pouvez pas installer de séparation, référez vous à l'autre méthode d'installation.

1. Lors de la combinaison avec l'adaptateur, respectez les dimensions correspondantes pour la découpe dans la paroi arrière. → Fig. 27

2. Réalisez la découpe dans la paroi arrière à l'aide du gabarit.

3. En mode recyclage, créez une sortie d'air dans la plinthe du meuble.

4. Prévoyez une section minimale de la sortie d'air d'environ 400 cm².

5. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.

6. Réalisez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.

7. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200 cm² dans le meuble du bas.

8. Retirez les copeaux après les travaux de découpe.

9. Scellez les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text {Fig.} 2 6 $$

Préparer le meuble pour le mode recyclage avec conduites pour utilisation en recyclage

1. Retirez si nécessaire la paroi arrière du meuble.

2. Pour la combinaison avec le coude de conduite plate AD 857 030, respecter la cote correspondante pour la découpe dans la paroi arrière. → Fig. 28

3. En mode recyclage, créez une sortie d'air dans la plinthe du meuble.

4. Prévoyez une section minimale de la sortie d'air d'environ 400 cm².

5. Afin de minimiser les courants d'air et le bruit, réalisez dans la plinthe l'ouverture de sortie la plus grande possible.

6. Réalisez l'ouverture de sortie en raccourcissant les plinthes ou en utilisant des grilles d'aération ou des plinthes à lamelles appropriées.

7. Pour garantir un bon fonctionnement de l'appareil, ventilez correctement la table de cuisson par une sortie d'air d'une section minimale de 200 cm² dans le meuble du bas.

8. Retirez les copeaux après les travaux de découpe.

9. Scellez les chants de découpe de façon thermostable et étanche.

$$ \rightarrow \text { Fig. } 2 6 $$

Préparer le meuble pour le mode évacuation extérieure

1. Retirez si nécessaire la paroi arrière du meuble.

2. Lors de la combinaison avec un coude de conduite plate, respecter les dimensions correspondantes pour la découpe dans la paroi arrière. → Fig. 29

3. Retirez les copeaux après les travaux de découpe.

4. Scellez les chants de découpe de façon thermostable et étanche. → Fig. 26

Placer le joint adhésif

• Placez le joint adhésif fourni sur la tranche du plan de travail.

$$ \rightarrow \text { Fig. } \boxed {3 0} $$

Installation de l'appareil

⚠ AVERTISSEMENT – Risque de blessure!

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

- Portez des gants de protection. L'appareil est lourd.

- 2 personnes sont nécessaires pour déplacer l'appareil.

- Utilisez exclusivement des moyens appropriés.

- Installez l'appareil pour le mode évacuation extérieure → Page 30, le mode recirculation de l'air → Page 29 ou le mode recirculation de l'air avec cheminées pour utilisation en recyclage → Page 30.

Remarque : Cet appareil est uniquement prévu pour un montage à fleur de plan.

Installer l'appareil pour le mode recirculation de l'air avec adaptateur

1. Pour le mode recirculation de l'air, utiliser l'adaptateur et les filtres anti-odeurs.

2. S'assurer que la distance entre l'appareil et la paroi arrière du meuble est comprise entre 10 et 80 mm.

Poser l'adaptateur

1. Nettoyer et dégraisser la surface adhésive autour de la découpe sur la paroi arrière du meuble.

2. Insérer l'adaptateur dans l'ouverture de sortie à l'arrière de la table de cuisson.

$$ \rightarrow \text { Fig. } 3 1 $$

1. Retirer le film protecteur du ruban adhésif de l'adaptateur.

$$ \rightarrow \text { Fig. } 3 2 $$

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.

2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } 3 3 $$

Aligner l'appareil dans la découpe du plan de travail

1. À l'aide des cales fournies, ajustez le joint périphérique entre l'appareil et le plan de travail à une distance uniforme de 1,5 à 2 mm.

$$ \rightarrow \text { Fig. } 3 4 $$

1. Retirez les cales avant de sceller le joint.

Visser les attaches de retenue

- Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

- N'utilisez pas de tournevis électrique.

$$ \rightarrow \text { Fig. } 3 5 $$

Fixer l'adaptateur

1. Tenez l'adaptateur par son support central et faites-le glisser avec les supports latéraux contre la paroi arrière du meuble bas, puis fixez-le.

$$ \rightarrow \text { Fig. } \boxed {3 6} $$

1. Si nécessaire, fixez l'adaptateur avec des vis.

$$ \rightarrow \text { Fig. } \boxed {3 7} $$

Installer l'appareil pour un mode recirculation d'air avec conduites pour utilisation en recyclage

1. En cas de mode recirculation d'air, utilisez le joint, les conduites pour utilisation en recyclage, le diffuseur et les filtres anti-odeurs.

2. Prenez en compte les cotes pour les différents coudes de conduit plat. → Page 26

Fixer le joint

- Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.

$$ \rightarrow \text { Fig. } 3 8 $$

Insérer le coude de conduit plat

- Insérer le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.

2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } 4 0 $$

Aligner l'appareil dans la découpe du plan de travail

1. À l'aide des cales fournies, ajustez le joint périphérique entre l'appareil et le plan de travail à une distance uniforme de 1,5 à 2 mm.

$$ \rightarrow \text { Fig. } 3 4 $$

1. Retirez les cales avant de sceller le joint.

Installer des conduites entre l'appareil et le diffuseur

1. Raccordez entre eux les éléments des conduites pour utilisation en recyclage.

2. Fixez les raccords pour tube de conduite plate en les encliquetant.

3. Pour une fixation supplémentaire, vissez les raccords pour tube de conduite plate ensemble à l'aide de 4 vis PT4x8 pour plastiques.

$$ \rightarrow \text {Fig.} \boxed {4 1} $$

1. Reliez les conduites pour utilisation en recyclage avec le coude de conduite plate à l'arrière de la table de cuisson.

$$ \rightarrow \text { Fig. } 4 2 $$

1. Reliez le diffuseur aux conduites pour utilisation en recyclage.

$$ \rightarrow \text { Fig. } \boxed {4 3} $$

Visser les attaches de retenue

- Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

- N'utilisez pas de tournevis électrique.

$$ \rightarrow \text { Fig. } \boxed {3 5} $$

Installer l'appareil pour le mode évacuation extérieure

1. En cas de mode évacuation extérieure, utiliser le joint et les filtres acoustiques.
2. Respecter les remarques concernant le conduit d'évacuation. → Page 28

Fixer le joint

- Fixez le joint fourni sur le coude de conduite plate au maximum à 5 mm du bord.

$$ \rightarrow \text { Fig. } 3 8 $$

Réaliser la tuyauterie

1. Insérez le coude de conduite plate dans l'ouverture de sortie à l'arrière de l'appareil.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

1. Si nécessaire, montez d'autres éléments de tuyauterie.

Installer l'appareil dans la découpe du plan de travail

1. Assurez-vous que le câble de raccordement est connecté à l'appareil.

2. Installez l'appareil dans la découpe du plan de travail.

$$ \rightarrow \text { Fig. } 4 0 $$

Visser les attaches de retenue

- Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

- N'utilisez pas de tournevis électrique.

$$ \rightarrow \text { Fig. } \boxed {3 5} $$

Réaliser le raccordement de l'évacuation de l'air

1. Fixez le conduit d'évacuation contre le coude de gaine plate.
2. Réalisez la jonction vers l'orifice d'évacuation d'air.
3. Étanchéifiez les zones de jonction de façon appropriée.

Aligner l'appareil dans la découpe du plan de travail

1. À l'aide des cales fournies, ajustez le joint périphérique entre l'appareil et le plan de travail à une distance uniforme de 1,5 à 2 mm.

$$ \rightarrow \text { Fig. } 3 4 $$

1. Retirez les cales avant de sceller le joint.

Mettre en place le filtre

Remarque : En mode recyclage, mettre en place le filtre anti-odeurs.

En mode évacuation extérieure, mettre en place la filtre acoustique.

1. Respecter le sens du flux d'air du filtre.

2. Insérer deux des filtres dans l'appareil à gauche et à droite et les pousser vers l'avant.

$$ \rightarrow \text { Fig. } 4 4 $$

1. Insérer les autres filtres dans l'appareil, l'un à gauche et l'autre à droite.

$$ \rightarrow \text { Fig. } 4 5 $$

Insérer le filtre à graisse

▶ Mettez en place le filtre à graisse.

→ Fig. 46

Poser la grille de ventilation

- Posez la grille de ventilation.

$$ \rightarrow \text {Fig.} 4 7 $$

Réaliser le raccordement électrique

1. Respecter les valeurs de raccordement figurant sur la plaque signalétique.

2. En cas de raccordement 3 N, connecter le câble à la prise de raccordement comme illustré. → Fig. 48

3. En cas de raccordement 2 N, connecter le câble à la prise de raccordement comme illustré. → Fig. 49

4. En cas de raccordement 1 N, connecter le câble à la prise de raccordement comme illustré. → Fig. 50

5. En cas de raccordement 2 L/2 N, connecter le câble à la prise de raccordement comme illustré. → Fig. 51

6. Respectez les couleurs des câbles.

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

1. Selon le type de raccordement, modifier si nécessaire l'agencement des embouts fournis par l'usine.

2. Pour relier deux câbles si nécessaire, insérer un autre manchon.

- Raccourcir les fils.

- Retirer l'isolation.

Vérifier le fonctionnement

1. Mettez l'appareil en marche.

2. Si 0400 E851ume, l'appareil n'est pas raccordé correctement. → "Vérifier et corriger le raccordement électrique", Page 31

3. Si aucun défaut n'apparaît dans l'affichage de l'appareil, vérifiez la fonction de la ventilation selon la notice d'utilisation.

Vérifier et corriger le raccordement électrique

1. Débranchez l'appareil du secteur.

2. Vérifiez si le raccordement à l'appareil et le raccordement côté bâtiment correspondent au schéma de raccordement des présentes instructions de montage. → "Préparer le raccordement électrique", Page 28 → "Réaliser le raccordement électrique", Page 31

3. En cas de raccordement 3 N, respectez l'illustration suivante.

$$ \rightarrow \text { Fig. } 5 2 $$

1. En cas de raccordement 2 N, respectez l'illustration suivante.

$$ \rightarrow \text { Fig. } 5 3 $$

1. En cas de raccordement 1 N, respectez l'illustration suivante.

$$ \rightarrow \text { Fig. } 5 4 $$

Sceller les joints

Condition : Avant de poser les joints, effectuez impérativement un test fonctionnel.

1. Scellez l'interstice à l'aide d'un silicone résistant à la chaleur, par exemple Novasil® S70 ou Otto-seal® S70.

$$ \rightarrow \text { Fig. } \boxed {5 5} $$

L'utilisation d'une colle au silicone non adaptée peut entraîner une décoloration indélébile des plans de travail en pierre naturelle.

1. Lissez le joint à l'aide d'un agent lissant recommandé par le fabricant.

2. Respectez les directives du fabricant de la colle au silicone.

3. Laissez sécher la colle au silicone au moins 24 heures.

La durée de séchage dépend de la température ambiante.

1. Faites fonctionner l'appareil uniquement lorsque le silicone est entièrement sec.

Commuter l'affichage sur mode évacuation extérieure

1. Pour le mode évacuation extérieure, modifiez si nécessaire l'affichage de la commande électronique en conséquence dans les réglages de base.

2. Consultez le chapitre Réglages de base de la notice d'utilisation.

Démonter l'appareil

ATTENTION!

Les outils peuvent endommager le cadre de l'appareil.

- N'extrayez pas l'appareil par le haut en faisant levier.

1. Débranchez l'appareil du réseau électrique.

2. Détachez le conduit d'évacuation ou les conduits de recyclage d'air.

3. Retirez le joint en silicone.

4. Faites sortir l'appareil en le poussant par le bas.

it
