FOIRE AUX QUESTIONS - SHV53D73UC BOSCH

Pourquoi mon lave-vaisselle BOSCH SHV53D73UC ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée et enclenchée. Assurez-vous également que l'appareil est branché et que le disjoncteur n'a pas sauté.

Comment puis-je résoudre un code d'erreur sur mon lave-vaisselle ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique qui peut être résolu par des étapes simples.

Mon lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau est propre.

Pourquoi mon lave-vaisselle BOSCH ne nettoie-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que les filtres sont propres. Utilisez un détergent de bonne qualité et ne surchargez pas l'appareil.

Comment puis-je éliminer les odeurs de mon lave-vaisselle ?

Vérifiez les filtres et nettoyez-les régulièrement. Vous pouvez également faire fonctionner un cycle vide avec du vinaigre blanc pour éliminer les odeurs.

Le cycle de lavage prend trop de temps, que faire ?

Vérifiez que le lave-vaisselle n'est pas en mode éco, ce qui allonge le temps de lavage. Si le problème persiste, consultez le manuel pour des solutions spécifiques.

Mon lave-vaisselle fuit, que dois-je vérifier ?

Vérifiez les joints de porte, les tuyaux et le filtre pour détecter des fuites. Assurez-vous également que le lave-vaisselle est de niveau.

Comment puis-je nettoyer les bras gicleurs de mon lave-vaisselle ?

Retirez les bras gicleurs et rincez-les sous l'eau chaude. Utilisez une brosse pour enlever les résidus de nourriture ou les obstructions.

Quelle est la capacité de mon lave-vaisselle BOSCH SHV53D73UC ?

Ce modèle a une capacité de 12 couverts, ce qui le rend idéal pour les familles moyennes.

Comment puis-je améliorer l'efficacité énergétique de mon lave-vaisselle ?

Utilisez le mode éco pour des cycles moins gourmands en énergie et assurez-vous de faire fonctionner le lave-vaisselle à pleine charge.

MODE D'EMPLOI SHV53D73UC BOSCH

[fr-ca] Instructions d'installation Lave-vaisselle 19

Table of contents

1.1 Définitions des termes de sécurité 20
1.2 Informations générales ..... 20
1.3 Installation sûre 20
1.4 Sécurité électrique ...... 21
1.5 Mises en garde conformément à la proposition 65 de l'État de Californie .... 23

2 Prévenir les dommages matériels ...... 24

3 Avant de commencer .... 24

3.1 Inspector le lave-vaisselle ..... 24
3.2 Pièces incluses 24
3.3 Outils et pièces nécessaires ... 25
3.4 Liste de contrôle avant l'installation 26
3.5 Exigences électriques ..... 26
3.6 Exigences concernant les armoires .... 27

4 Préparation avant l'installation 27

5 Procédure d'installation ...... 28

5.1 Mise à niveau préalable du lave-vaisselle 28
5.2 Fixer le cordon d'alimentation 29
5.3 Équerres de fixation 29
5.4 Installer un lave-vaisselle dans un meuble 30

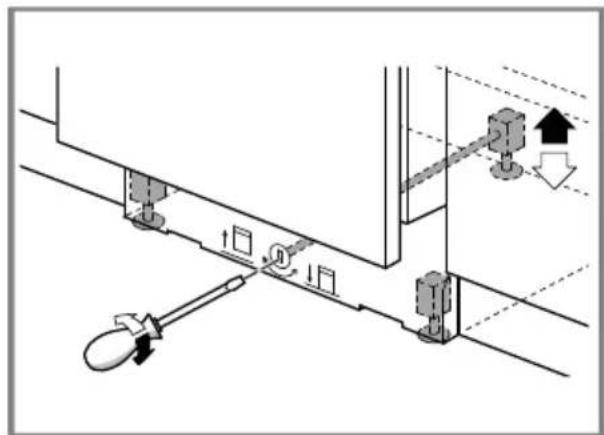

5.5 Mise à niveau du lave- vaisselle 31
5.6 Assemblage de la porte extérieure ^1 ..... 32

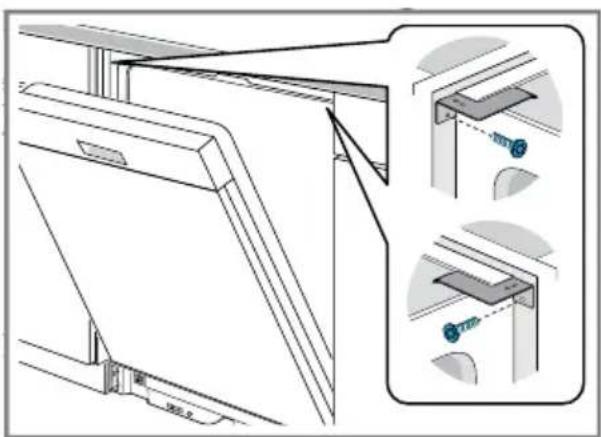

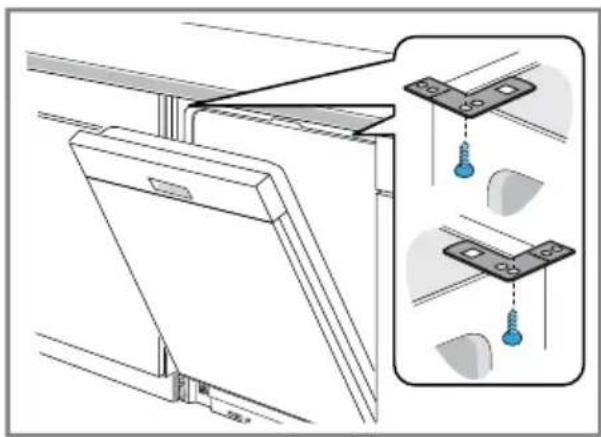

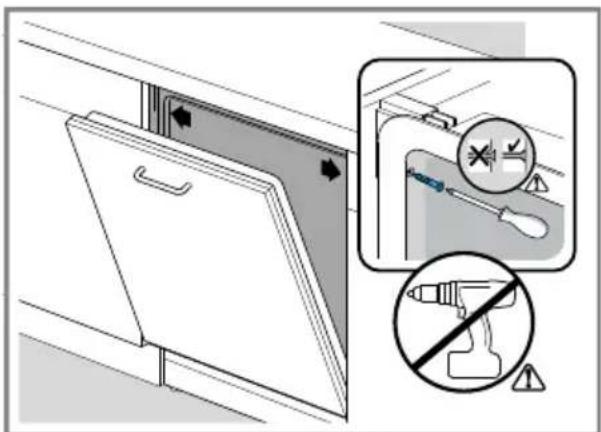

5.7 Fixer le montage par le haut et latéral 32

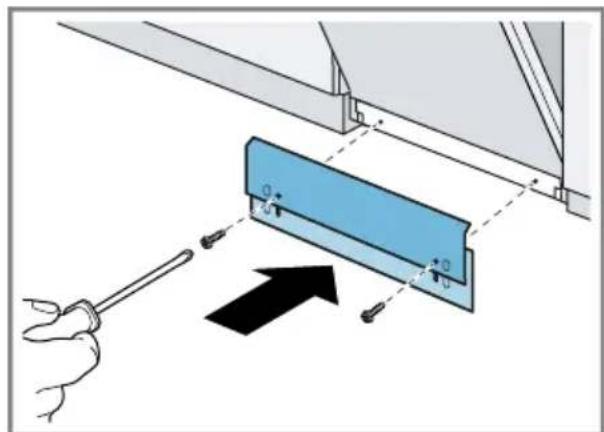

5.8 Fixez la plinthe en 2 pièces .... 33

6 Raccordement du lave- vaisselle .... 33

6.1 Installation de l'arrivée d'eau .. 33
6.2 Installation du raccord d'évacuation .... 35
6.3 Connexion électrique et cycle d'essai 36

7 Service à la clientèle 36

7.1 Numéro de modèle (E-Nr.) et numéro de fabrication (FD) ..... 37

Lisez attentivement toutes les instructions avant d'utiliser l'appareil. Afin de réduire les risques d'incendie, d'électrocution et de blessures corporelles lorsque vous utilisez l'appareil, suivez les précautions de base, et notamment les consignes de sécurité suivantes.

1.1 Définitions des termes de sécurité

Vous trouverez ici des explications sur les mots de signalisation de sécurité utilisés dans ce manuel.

AVERTISSEMENT

Signale un risque de mort ou de blessure grave si l'avertissement n'est pas respecté.

MISE EN GARDE

Signale un risque de blessures mineures ou modérées si l'avertissement n'est pas respecté.

AVIS

Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts matériels ou endommager l'appareil.

Remarque : Ceci vous signale des informations importantes.

1.2 Informations générales

Pour réduire le risque d'incendie, de choc électrique, ou de blessures graves, respectez les consignes suivantes.

• Cet appareil contient une notice d'installation et la présente notice d'utilisation. Veuillez lire et comprendre toutes les notices avant d'utiliser l'appareil.
  ■ Veuillez conserver la notice et les renseignements sur le produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
• Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.
• Le recours à des techniciens non qualifiés ou à des pièces de rechange non d'origine risque d'endommager le produit ou d'entraîner des blessures. Tous les travaux de réparation doivent être effectués par un technicien qualifié utilisant uniquement des pièces de rechange d'origine.
  ■ Les lave-vaisselle domestiques certifiés NSF/ANSI 184 ne sont pas destinés aux établissements de services alimentaires agréés.

1.3 Installation sûre

Suivez les consignes de sécurité suivantes lors de l'installation de l'appareil.

• Ces instructions d'installation sont destinées à des installateurs qualifiés uniquement. Le lave-vaisselle doit être installé par un technicien ou un installateur qualifié.

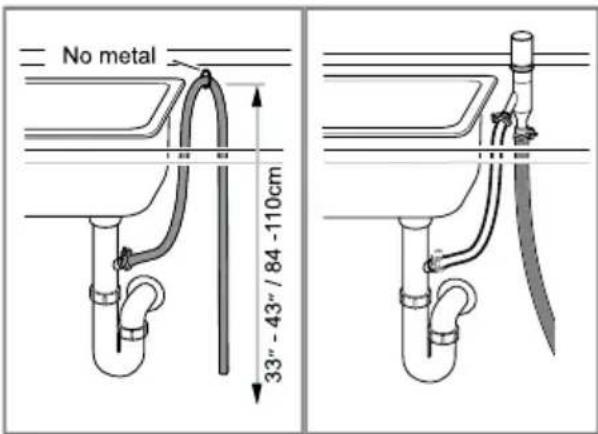

• Le tuyau d'évacuation du lave-vaisselle doit être installé avec une partie de celui-ci à au moins 33 po (84 cm) du sol, sinon le lave-vaisselle risque de ne pas s'écouler correctement.
• Ce lave-vaisselle ne doit pas être utilisé à l'extérieur. Il est destiné à un usage résidentiel intérieur uniquement et ne doit pas être utilisé dans les établissements de restauration commerciale.
• Ce lave-vaisselle est conçu pour être entouré d'armoires sur le dessus et les deux côtés.
  ■ NOUVELLE INSTALLATION - Si le lave-vaisselle est une nouvelle installation, assurez-vous que tous les raccordements sont correctement effectués avant de mettre le lave-vaisselle en place.
  ■ REMPLACEMENT - Si le lave-vaisselle remplace un autre lave-vaisselle, assurez-vous que les raccordements du lave-vaisselle existant sont compatibles avec le nouveau lave-vaisselle et remplacez les pièces si nécessaire.
• Cet appareil a été jugé conforme à la norme CAN/CSA-C22.2 n° 167/UL 749. Il est de la responsabilité du propriétaire et de l'installateur de déterminer si des exigences et des normes supplémentaires s'appliquent à des installations spécifiques.

AVERTISSEMENT

Sous certaines conditions, de l'hydrogène gazeux peut se créer dans un système d'eau chaude inutilisé pendant deux semaines ou plus. L'hydrogène gazeux est de nature explosive.

- Avant d'utiliser un lave-vaisselle connecté à un système d'eau chaude inutilisé pendant deux semaines ou plus, ouvrir tous les robinets d'eau chaude et laisser l'eau s'écouler pendant plusieurs minutes. Ceci libérera toute accumulation d'hydrogène gazeux. Compte tenu de la nature explosive du gaz, éviter de fumer ou d'utiliser des flammes nues à ce moment.

1.4 Sécurité électrique

Suivez les consignes de sécurité suivantes pour éviter tout choc électrique.

- Le lave-vaisselle doit être correctement mis à la terre avant de fonctionner. Cet équipement doit être branché à un système de câblage permanent en métal et mis à la terre, ou un conducteur de mise à la terre d'équipement doit être intégré aux conducteurs d'alimentation et connecté au terminal de mise à la masse de l'équipement ou à la broche de raccordement du lave-vaisselle.

■ N'utilisez PAS de rallonge
■ Ne réutilisez PAS un vieux cordon d'alimentation; utilisez uniquement le cordon fourni.
■ Assurez-vous que le lave-vaisselle est correctement relié à la terre conformément à tous les codes municipaux ou, en l'absence de code municipal, au NATIONAL ELECTRICAL CODE aux États-Unis ou au CODE CANADIEN DE L'ÉLECTRICITÉ C22.1 (dernière édition) au Canada, ainsi qu'à tous les codes provinciaux/étatiques ou municipaux applicables
■ Installations nécessitant un câblage réel et un bornier - Le modèle accessoire de bornier/boîte de jonction, SMZPCJB1UC, conçu pour un branchement permanent des fils, peut être commandé auprès du service à la clientèle au 1-800-944-2904. Suivez les instructions fournies avec la trousse.

AVERTISSEMENT

Éviter les chocs électriques

• Ne travaillez pas sur un circuit sous tension. Cela pourrait entraîner des blessures graves ou la mort. Seuls des électriens qualifiés doivent effectuer des travaux électriques. Ne tentez pas de travailler sur le circuit d'alimentation électrique du lave-vaisselle avant d'être certain que le circuit est hors tension.
  Pour éviter toute blessure ou tout dommage matériel, faites attention lors de l'installation ou du retrait du lave-vaisselle afin de réduire la probabilité d'endommager le cordon d'alimentation.

AVERTISSEMENT

Éviter les risques d'incendie

• Assurez-vous que les travaux électriques sont correctement effectués et contrôlés par des électriciens qualifiés.
• Assurez-vous qu'il n'y a pas de connexions électriques lâches. Assurez-vous que toutes les connexions électriques sont correctement effectuées. Des connexions électriques lâches et mal installées peuvent entraîner une surchauffe!

Prises murales

Utilisez uniquement le câble d'alimentation fourni pour brancher l'appareil dans une prise murale.
N'attachez PAS de rallonge, un autre type de câble modifié ou un adaptateur avec cet appareil.
▶ ÉVITEZ de fendre ou de trancher le câble d'alimentation.
▶ ÉVITEZ de modifier le câble d'alimentation d'une façon quelconque.

Connexions permanentes de fils (en plus des avertissements ci-dessus)

Utilisez uniquement le cordon d'alimentation de la boîte de jonction, vendu comme la trousse d'accessoires #SMZPCJB1UC.
▶ Lisez attentivement les instructions d'installation du bornier.
▶ Ne retirez, ne modifiez et ne contournez PAS le bornier.

1.5 Mises en garde conformément à la proposition 65 de l'État de Californie

Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, vous pourriez devoir apposer l'étiquette suivante sur l'emballage du produit comme requis par la Californie :

AVERTISSEMENT ISSUE DE LA PROPOSITION 65 DE L'ÉTAT DE LA CALIFORNIE :

AVERTISSEMENT

Cancer et dommages à la reproduction - www.P65Warnings.ca.gov

2 Prévenir les dommages matériels

AVIS

Observez les consignes suivantes pour éviter d'endommager l'appareil ou votre propriété.

- Ne raccordez pas l'appareil à la conduite d'eau si des travaux de construction sont en cours ou si l'eau semble trouble ou contient des particules visibles. Négliger ces instructions pourrait entraîner la présence de corps étrangers dans l'appareil, ce qui pourrait en affecter la performance ou causer des fuites d'eau.

3 Avant de commencer

Lisez ces instructions avant de commencer l'installation de votre appareil.

3.1 Inspector le lave-vaisselle

Après avoir déballé le lave-vaisselle et avant de l'installer, inspectez-le minutieusement à la recherche d'éventuelles marchandises ou de dommages esthétiques. Signalez immédiatement tout dommage. Les défauts esthétiques doivent être signalés dans les 30 jours suivant l'installation. REMARQUE : Ne jetez pas les sacs ou les articles qui se trouvent dans l'emballage d'origine avant d'avoir terminé l'installation.

3.2 Pièces incluses

Après avoir déballé toutes les pièces, assurez-vous que toutes les pièces sont présentes et n'ont pas été endommagées durant le transport.

	Cordon d'alimentation
	Pince à capot
	Équerres de fixationVis à bois de l'équerre de montage pour la fixation à l'armoire
	Plinthe *selon votre modèleVis de plinthe
	Trousse de panneaux entièrement intégrée et instructions *selon votre modèle
	Adaptateur d'arrivée d'eau
	Adaptateur de tuyau d'évacuation
	en caoutchouc
	Équerres de plinthe *selon votre modèle

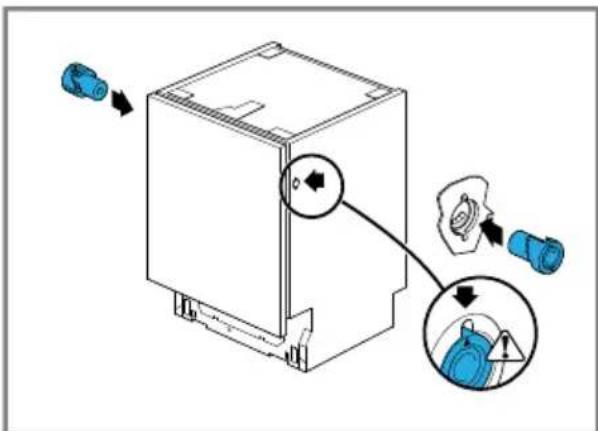

	Distributeurs de force pour le montage latéral et vis
	Clé à molette

3.3 Outils et pièces nécessaires

Rassemblez les outils et pièces supplémentaires suivants avant de commencer l'installation de votre appareil.

Outils

		Perceuse électrique
		Ruban à mesurer
		Tournevis cruciforme
		Tournevis plat

T-20		Tournevis à tête étoilée T-20
		Clé réglable
		Marteau1
		Niveau
		Scie sauteuse
		Crayon
		Poinçon central1

Pièces

Tuyau d'arrivée d'eau - tube en cuivre de 3/8 po de diamètre

	extérieur minimum ou conduite d'alimentation du lave-vaisselle à tresse métallique.
	Vanne d'arrêt et raccords appropriés pour la ligne d'alimentation en eau chaude.

3.4 Liste de contrôle avant l'installation

Assurez-vous que les conditions suivantes sont remplies lors de la planification de l'installation de votre appareil.

AVERTISSEMENT

Éviter les risques d'échaudage ou de choc électrique

• Assurez-vous que l'alimentation en eau et l'alimentation électrique sont fermées avant l'installation ou l'entretien.
• Ne laissez pas les lignes électriques et d'alimentation se toucher.
• Choisissez un emplacement aussi proche que possible de l'évier pour faciliter l'accès aux conduites d'alimentation en eau et d'évacuation.
  Assurez-vous que l'appareil est installé suffisamment près de l'évier de sorte que la longueur du tuyau d'évacuation ne dépasse pas 92 po (2337 mm) et qu'une partie du tuyau d'évacuation soit surélevée d'au moins 33 po par rapport au niveau du sol.
  ■ Assurez-vous que l'enceinte est carrée et que l'ouverture est d'au moins 34 1/16 po (865 mm) de

haut et 23 5/8 po (600 mm) de large.

Assurez-vous que l'ouverture dans l'armoire est suffisamment grande pour faire passer le câble électrique, la conduite d'eau et le tuyau d'évacuation, et si ce n'est pas le cas, pratiquez une nouvelle ouverture. Voir

→ "Préparation avant l'installation", Page 27

Si l'ouverture est en bois, veillez à ce qu'elle soit bien poncée. Si elle est en métal, assurez-vous qu'elle est recouverte d'un joint de protection.

Assurez-vous que votre chauffe-eau est réglé à 49° C (120° F) et que la pression de l'eau est comprise entre 15 et 145 psi (1 à 10 bars)

Déterminez la méthode de montage en fonction du modèle de lave-vaisselle et du type de comptoir. Voir.

→ "Équerres de fixation", Page 29 Utilisez uniquement le matériel fourni pour l'installation. Si vous remplacez un lave-vaisselle, éliminez les anciens tuyaux et autres équipements de manière appropriée.

Pour éviter de rayer le sol, préparez une protection pour le sol lorsque le lave-vaisselle sera glissé dans l'armoire.

3.5 Exigences électriques

Assurez-vous que les exigences électriques suivantes sont respectées.

Caractéristiques électriques du lave-vaisselle

Volts 120

Hertz 60

Ampères 12

Watts 1 440 (max)

Alimentation électrique

Le client a la responsabilité de s'assurer que l'installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et municipaux. Le lave-vaisselle est conçu pour une alimentation électrique de 120 V, 60 Hz, CA, branchée à un circuit électrique dédié au lave-vaisselle, correctement mis à la terre, avec un fusible ou un disjoncteur de 15 ou 20 ampères.

3.6 Exigences concernant les armoires

Assurez-vous que l'espace de l'armoire pour l'installation correspond aux dimensions requises.

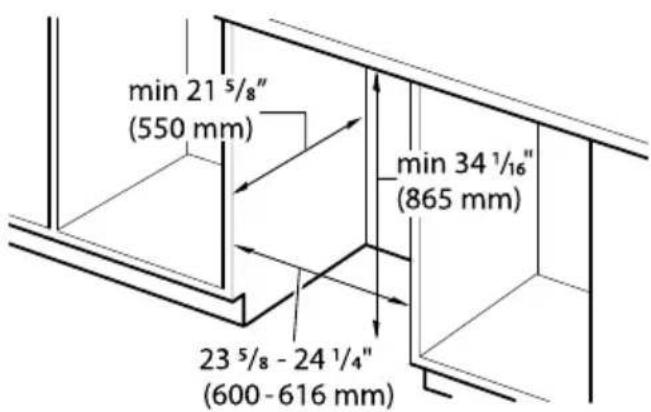

min 21 5/8" (550 mm) min 34 1/16" (865 mm) 23 5/8 - 24 1/4" (600-616 mm)

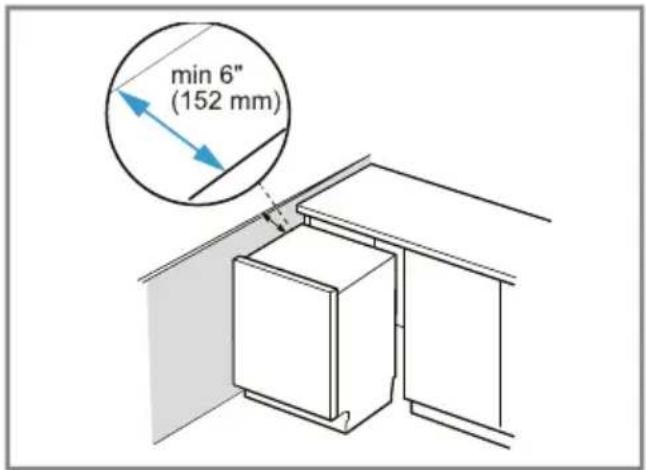

Si le lave-vaisselle doit être installé dans un coin, prévoyez un dégagement suffisant pour ouvrir la porte comme indiqué.

min 6" (152 mm)

4 Préparation avant l'installation

Après avoir trouvé l'emplacement approprié pour votre lave-vaisselle, créez une ouverture pour permettre le passage de l'eau, de l'évacuation et des lignes électriques du côté approprié.

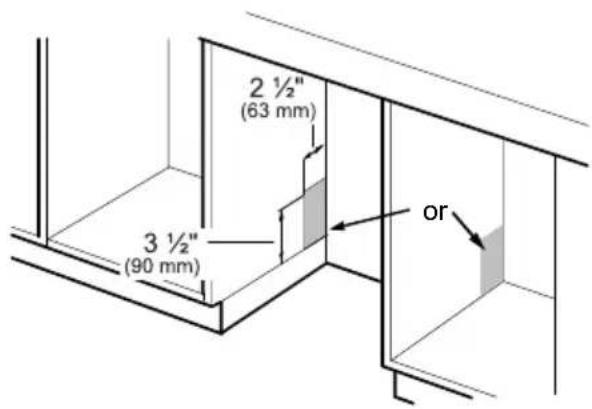

1. Découpez un trou rectangulaire de 2,5 x 3,5 po dans le coin arrière du côté de l'évier.

2 ½" (63 mm) 3 ½" (90 mm) or

Si l'ouverture est pratiquée à travers le bois, sablez-la. Si l'ouverture est pratiquée à travers du métal, utilisez la trousse de protection des bords avec clips pour cordon d'alimentation SMZEPCC1UC.

fr-ca Procédure d'installation

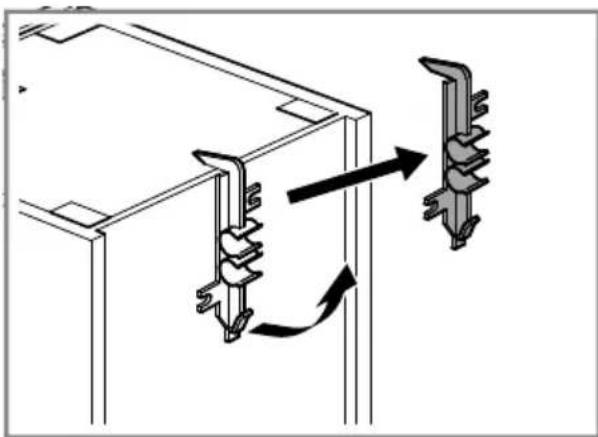

1. Retirez le collier de serrage du tuyau à l'arrière du lave-vaisselle.

Il pourra être utilisé ultérieurement pour maintenir le tuyau d'évacuation à l'intérieur de votre armoire.

5 Procédure d'installation

Suivez les instructions suivantes pour installer le lave-vaisselle.

5.1 Mise à niveau préalable du lave-vaisselle

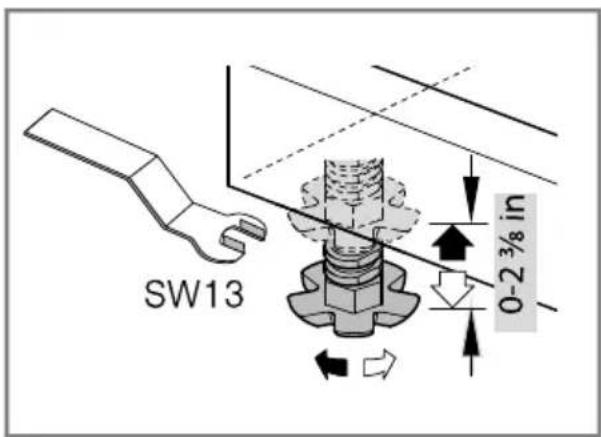

Réglez le lave-vaisselle à la bonne hauteur avant de l'insérer dans le meuble.

1. Mesurez la hauteur de l'ouverture de l'armoire.
2. Relevez l'avant du lave-vaisselle jusqu'à ce qu'il soit environ 1/2 po plus bas que la hauteur de l'ouverture en tournant les pieds

dans le sens des aiguilles d'une montre.

Vous pouvez relever le pied arrière une fois que l'appareil est dans l'ouverture du meuble.

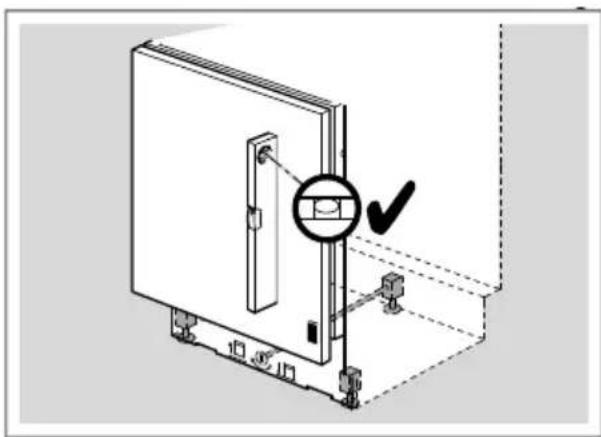

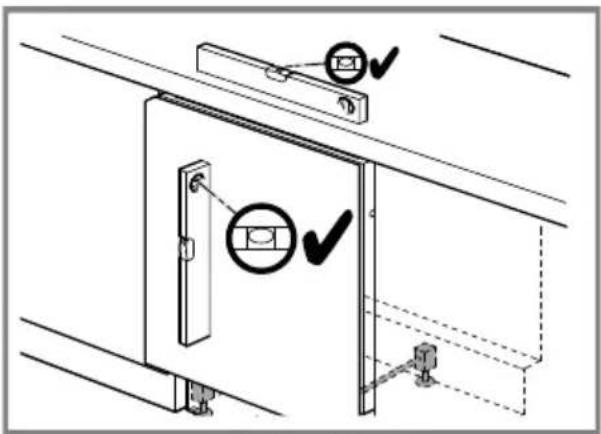

1. Utilisez un niveau sur la partie supérieure avant pour vérifier que les deux pieds sont égaux.

5.2 Fixer le cordon d'alimentation

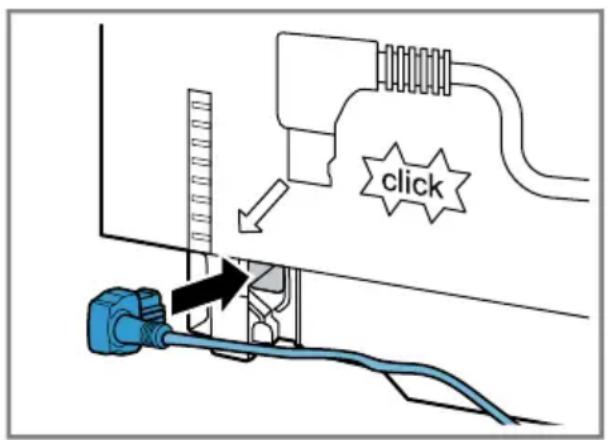

- Raccordez l'extrémité du cordon d'alimentation à l'arrière du lavevaisselle.

- Veillez à l'enfoncer à fond jusqu'à ce qu'il soit complètement en place.

click

La prise pour le cordon d'alimentation doit être située dans une armoire ou un mur adjacent au meuble du lave-vaisselle. Ne branchez pas le lave-vaisselle dans la prise murale tant que toutes les étapes de l'installation ne sont pas terminées.

Notes

■ Si vous avez besoin d'une connexion de câblage permanente, commandez la trousse d'accessoires pour boîte de jonction SMZPCJB1UC.
- Si les codes électriques locaux exigent des attaches pour fixer le fil du cordon d'alimentation au lave-vaisselle, utilisez la trousse d'accessoires SMZEPCC1UC.

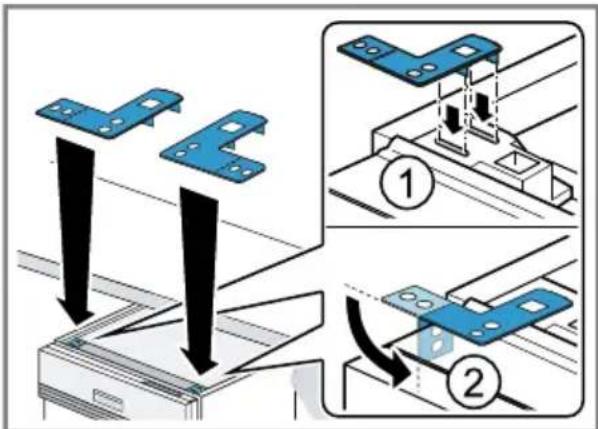

5.3 Équerres de fixation

Avant d'installer les équerres de fixation fournies, décidez de la méthode de fixation du lave-vaisselle dans son enceinte : par le haut (bois ou matériau poreux) ou latérale

(pierre ou surface solide). Une fois les équerres de fixation installées sur le lave-vaisselle, les retirer devient difficile et endommagerait tant les supports de montage et le lave-vaisselle. Si vous avez un panneau entièrement intégré, ne fixez pas les équerres de fixation avant d'avoir fixé le panneau à la porte.

AVERTISSEMENT

Éviter les risques de basculement

N'utilisez pas le lave-vaisselle avant qu'il ne soit complètement installé. Lorsque vous ouvrez la porte d'un lave-vaisselle non installé, ouvrez-la avec précaution tout en soutenant l'arrière de l'appareil. Le non-respect de cet avertissement peut entraîner des blessures graves.

Montage par le haut et latéral

Pour les ouvertures de plus de 23 5/8 po (600 mm), utilisez les équerres de fixation en métal. Le montage par le haut est utilisé avec le bois ou autres matériaux qui peuvent être facilement percés. Le montage latéral est utilisé avec les comptoirs en pierre ou à d'autres matériaux durs qui ne peuvent pas être facilement percés. Les deux utilisent les mêmes équerres de fixation; seul l'emplacement des vis diffère.

- Orientez les équerres de fixation comme indiqué et placez les

fr-ca Procédure d'installation

languettes dans les ouvertures des coins avant du lave-vaisselle.

Pour le montage latéral, plier les équerres vers le bas au niveau de la perforation.

Distributeur de force pour le montage latéral

Les distributeurs de force pour le montage latéral sont destinés aux ouvertures d'armoire de 23 5/8 po.

- Insérer un distributeur de force pour le montage latéral dans l'ouverture de chaque côté. Veillez à ce qu'il soit à ras avec le lave-vaisselle.

5.4 Installer un lave-vaisselle dans un meuble

Pour éviter de rayer le sol, utilisez des protections de sol et faites attention lorsque vous faites glisser le lave-vaisselle dans le meuble.

AVIS

Évitez les plis du tuyau

- Faites attention en poussant le lave-vaisselle. Les tuyaux peuvent se plier, se tordre ou se casser, ce qui peut provoquer une obstruction ou une fuite.

1. Faites passer le cordon d'alimentation et les tuyaux par le trou inférieur du meuble, puis ajoutez les tuyaux.

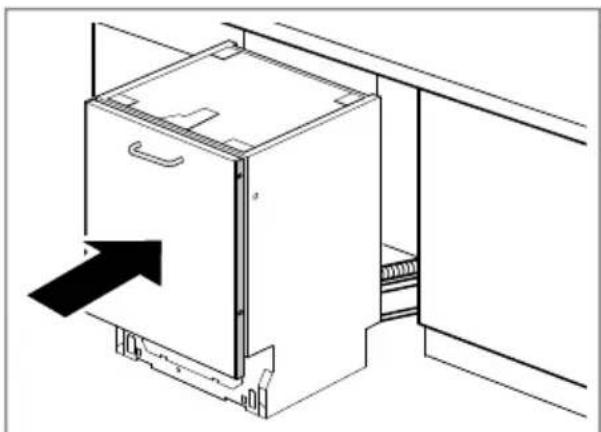

1. Poussez lentement et avec précaution le lave-vaisselle dans l'espace du meuble.

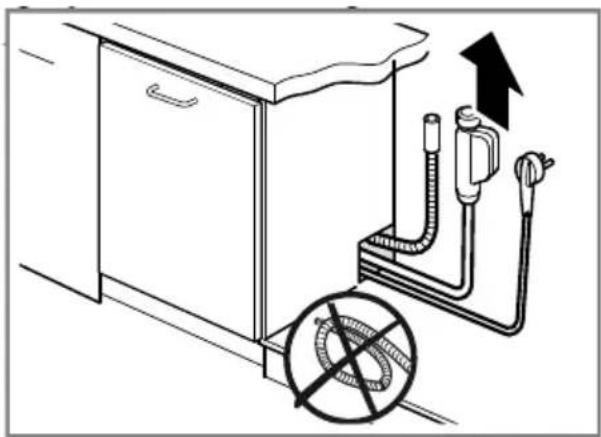

1. Passez la main dans le meuble adjacente et sortez complètement les tuyaux et l'excédent de cordon

d'alimentation afin qu'ils ne soient pas pliés.

1. Enfin, poussez l'unité jusqu'à ce qu'elle affleure la porte du meuble.

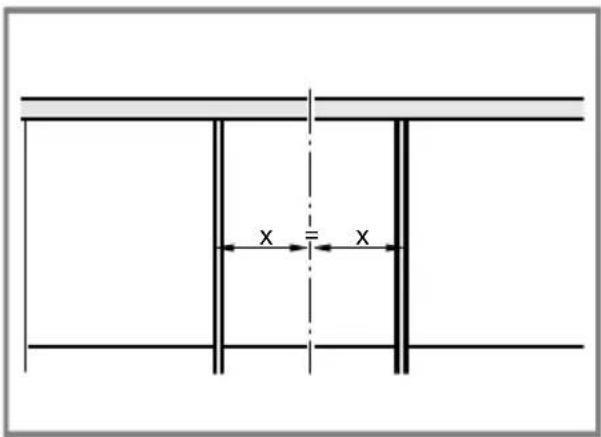

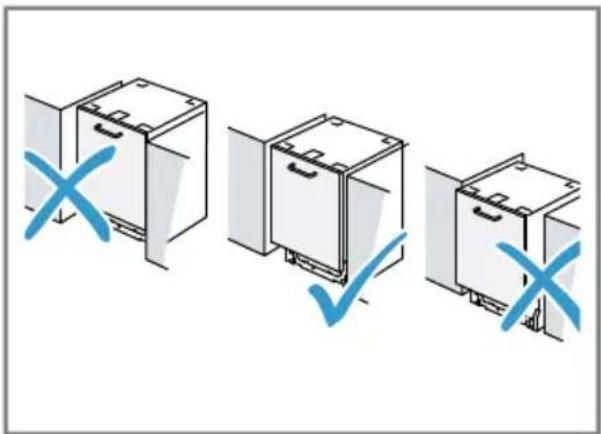

1. Centrez le lave-vaisselle dans l'ouverture.

5.5 Mise à niveau du lave- vaisselle

Maintenant que le lave-vaisselle est dans le meuble, vérifiez à nouveau les niveaux.

1. Nivelez d'un côté à l'autre en tournant les pieds dans le sens des aiguilles d'une montre pour relever l'avant ou dans le sens inverse pour l'abaisser.

1. Mettez l'avant et l'arrière à niveau en tournant la vis centrale dans le sens des aiguilles d'une montre pour relever l'arrière ou dans le sens inverse pour l'abaisser.

fr-ca Procédure d'installation

1. Utilisez un niveau pour vérifier que votre lave-vaisselle est de niveau.

- Vérifiez que le comptoir est de niveau et ajustez le lave-vaisselle au comptoir.

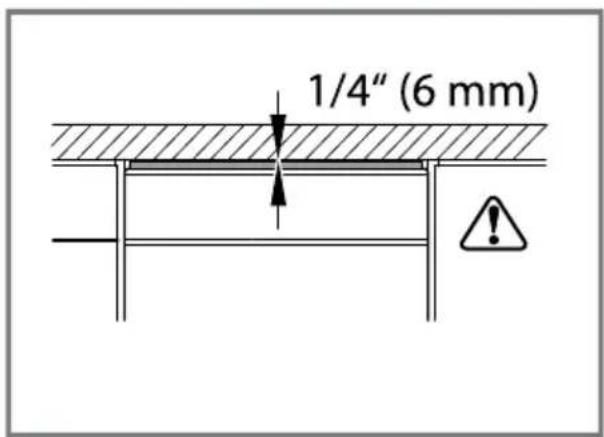

1. Assurez-vous que le haut de la porte n'est pas à moins de 1/4 po (6 mm) du dessous du comptoir.

5.6 Assemblage de la porte extérieure ^1

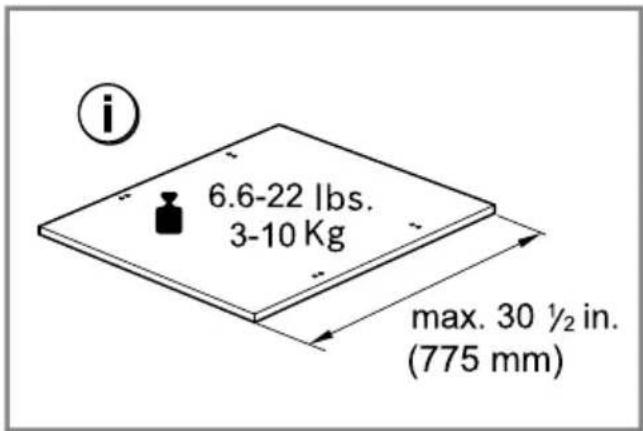

- Suivez les instructions pour l'assemblage de la porte

extérieure sur le modèle entièrement intégré.

5.7 Fixer le montage par le haut et latéral

1. Pour un montage par le haut, enfoncez les vis de fixation dans le comptoir à travers les trous des équerres.

1. Pour un montage latéral, enfoncez les vis de montage dans les trous situés sur les côtés de l'armoire.

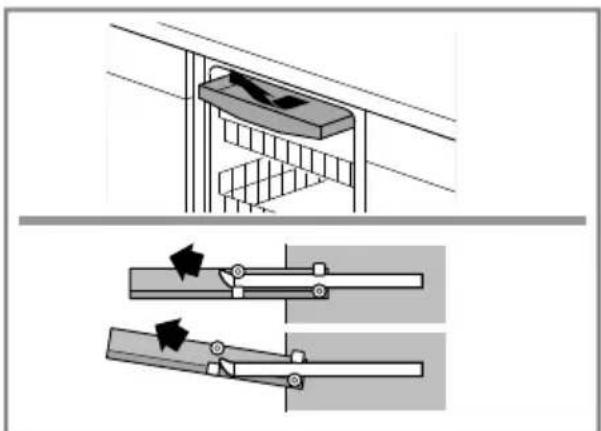

1. Si vous utilisez les supports latéraux du distributeur de force, retirez d'abord le tiroir à couverts. ^1

1. Enfoncez les vis de montage dans les trous situés à l'intérieur du lave-vaisselle.

1. Remettez en place le tiroir à couverts.

5.8 Fixez la plinthe en 2 pièces

1. Placez la plinthe à fentes sur le lave-vaisselle.

▶ Elle devrait reposer sur le sol.

1. Placez l'autre morceau de la plinthe sur la plinthe arrière avec le bord angulaire sur le bord correspondant du lave-vaisselle.

2. Pour fixer les plinthes, enfoncez les deux vis torx noires dans les trous de la plinthe et de la base du lave-vaisselle.

Pour éviter d'endommager le lave-vaisselle, utilisez les vis fournies.

6 Raccordement du lave- vaisselle

Suivez les instructions suivantes pour raccorder le lave-vaisselle.

6.1 Installation de l'arrivée d'eau

Le chauffe-eau doit être réglé pour fournir de l'eau à environ 120 °F (49 °C) [max. 140 °F/ (60 °C)] au lave-vaisselle. Une eau trop chaude peut nuire à l'efficacité de certains détergents. Plus l'eau est froide, moins le lave-vaisselle est efficace.

fr-ca Raccordement du lave-vaisselle

La pression d'alimentation en eau chaude doit être comprise entre 7,25 et 145 psi (0,5 et 10 bars).

AVERTISSEMENT

Risque d'échaudage

N'effectuez pas de travaux sur une conduite d'eau chaude sous pression. Des blessures graves pourraient en résulter. Confiez les travaux de plomberie exclusivement à un plombier qualifié. Ne tentez pas de travailler sur la plomberie d'alimentation en eau chaude du lave-vaisselle avant d'être certain que l'alimentation en eau chaude est coupée.

AVIS

Soudure des conduites de plomberie

- Les températures requises pour la soudure et le ressuage endommageront le lave-vaisselle. Si des conduites de plomberie doivent être soudées ou ressuées, maintenez la source de chaleur à une distance d'au moins 6 pouces (152,4 mm) du lave-vaisselle.

Codes de plomberie

- Vérifiez les codes de plomberie locaux pour les procédures et accessoires de plomberie approuvés. Toute la plomberie doit être effectuée conformément aux codes nationaux et locaux.

Remarque

Préparer le raccordement à l'eau :

- Si vous utilisez un joint à souder au lieu d'un raccord à compression, veillez à terminer tous les raccords à souder avant de raccorder la ligne d'alimentation en eau au lave-vaisselle.

- Utilisez un tuyau d'arrivée d'eau approuvé pour le lave-vaisselle

avec les raccords appropriés pour cette connexion.

• Si vous utilisez des tuyaux en cuivre ou tout autre matériau non décrit dans ce manuel pour l'alimentation en eau, confiez l'installation à un plombier agréé.
  ■ Utilisez toujours des joints appropriés lorsque vous effectuez des raccordements de plomberie.

• Installez un robinet d'arrêt s'il n'y en a pas déjà un sur la ligne d'alimentation.

• Rincez la conduite d'arrivée d'eau pendant au moins une minute, ou jusqu'à ce qu'elle soit exempte de débris et de corps étrangers.

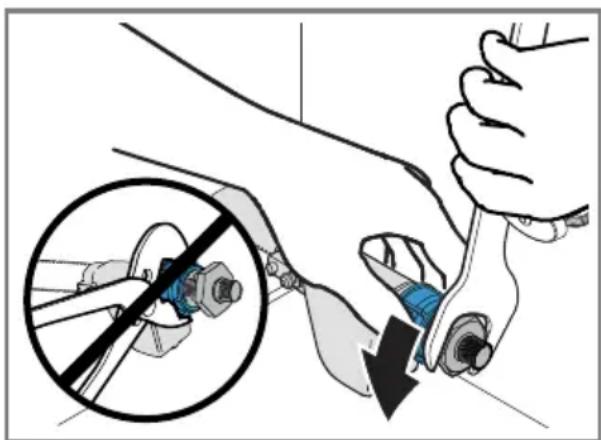

• AVIS: Serrez uniquement à la main.

- N'utilisez pas de pince sur l'écrou en plastique et évitez de trop serrer, car cela provoquerait une fuite.

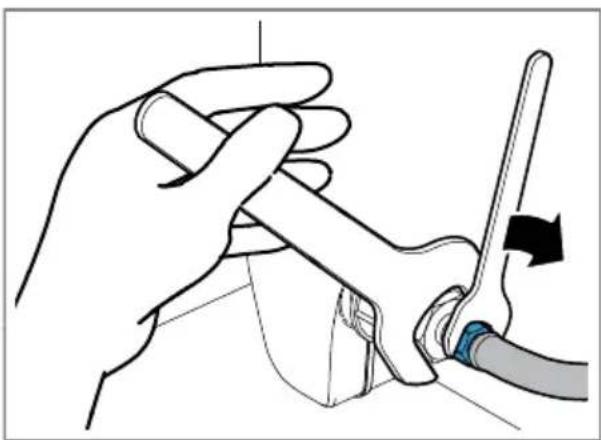

Maintenez l'adaptateur d'alimentation en eau bien en place à l'aide d'une clé. Serrez à la main l'écrou en plastique de l'AquaStop sur l'adaptateur.

Assurez-vous qu'il n'y a pas de coudes ou de plis aigus dans la conduite d'eau qui pourraient entraver l'écoulement de l'eau.

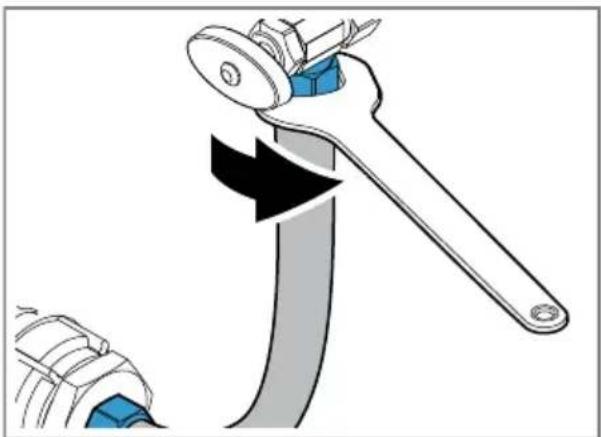

1. Raccordez le tuyau d'arrivée d'eau fourni par le client à l'adaptateur métallique fileté à l'aide d'une clé.

1. AVIS: Le serrage excessif peut causer une fuite.

▶ Ne pas trop serrer.

Raccordez le tuyau fourni par le client au robinet à l'aide d'une clé.

1. Une fois tous les raccordements effectués, ouvrez l'eau chaude et contrôlez la présence de fuites.

6.2 Installation du raccord d'évacuation

Le tuyau d'évacuation doit être installé avec une boucle élevée ou une fente d'aération.

AVIS

Installation du tuyau d'évacuation

Le tuyau d'évacuation du lave-vaisselle doit être installé avec une partie de celui-ci à au moins 33 po (84 cm) du sol, sinon le lave-

vaisselle risque de ne pas s'écouler correctement.

Retirer la fiche du broyeur à ordures

Si le tuyau d'évacuation du lave-vaisselle doit être raccordé à un broyeur d'ordures, retirez d'abord le bouchon du raccord du broyeur.

Remarque

Remarques importantes pour les raccords d'évacuation :

- Si la réglementation locale exige une fente d'aération, installez-la conformément aux instructions du fabricant.

- La longueur du tuyau d'évacuation peut être allongée si nécessaire. Utilisez la trousse #SGZ1010UC. La longueur maximale du tuyau d'évacuation, y compris le tuyau menant à la fente d'aération, est de 150 po (380 cm).

- Vous pouvez fixer le collier de serrage à l'intérieur de l'armoire adjacente pour suspendre le tuyau d'évacuation (les vis ne sont pas fournies) au lieu d'utiliser un lien non métallique comme indiqué sur les illustrations suivantes. La hauteur du tuyau d'évacuation ne doit pas dépasser 43 po.

1. Placez un collier de serrage à l'extrémité du tuyau d'évacuation AVANT de le raccorder à la plomberie.

fr-ca Service à la clientèle

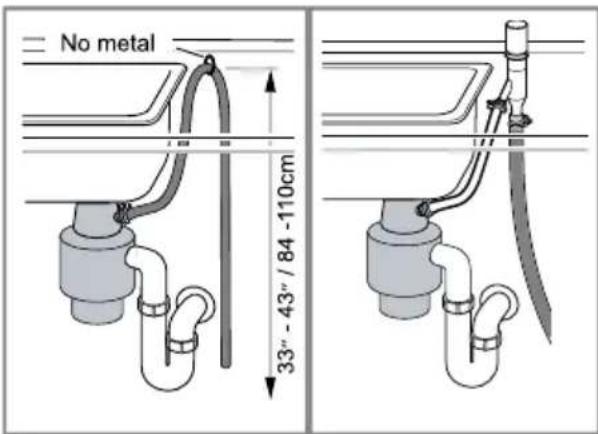

1. Si vous avez un broyeur d'ordures, connectez le tuyau d'évacuation au broyeur d'ordures avec une boucle élevée ou une fente d'aération.

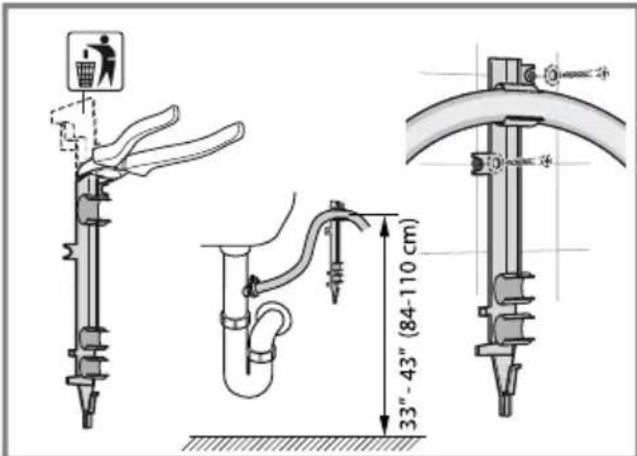

No metal 33" - 43" / 84 -110cm

1. Si vous n'avez pas de broyeur d'ordures, connectez le tuyau d'évacuation au raccordement d'évacuation avec une boucle élevée ou une fente d'aération.

No metal 33"-43"/84-110cm

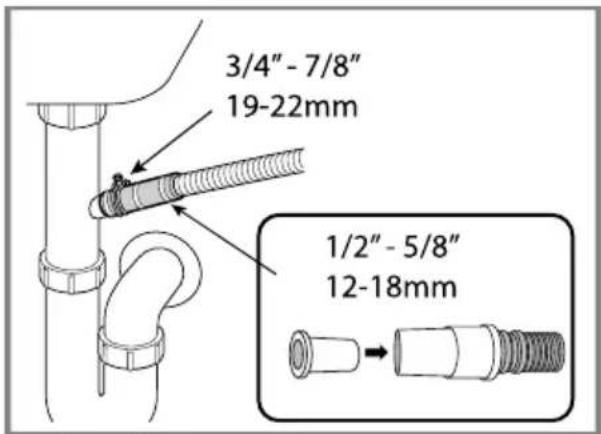

1. Insérez l'adaptateur de tuyau d'évacuation fourni avant de le raccorder à la tuyauterie.

2. Serrez le collier de serrage autour de la plomberie domestique.

6.3 Connexion électrique et cycle d'essai

1. Pour les raccordements à une prise murale, branchez le lave-vaisselle dans la prise.
2. Mettez l'alimentation électrique sous tension.
3. Assurez-vous que l'alimentation en eau est en marche.
4. Mettez le lave-vaisselle en marche et lancez un cycle d'essai pendant 15 minutes.
5. Vérifiez que le cycle fonctionne et qu'il n'y a pas de fuites pendant qu'il est en marche.
6. Arrêtez le cycle et éteignez le lave-vaisselle.
7. Votre installation est terminée.

7 Service à la clientèle

Lors de toute réparation réalisée dans le cadre de la garantie, nous nous assurons que votre appareil est réparé avec des pièces de rechange d'origine par un technicien dûment formé et agréé. Nous utilisons exclusivement des pièces de

rechange d'origine lors des réparations.

Vous pouvez obtenir auprès de notre service après-vente des pièces détachées d'origine relatives au fonctionnement de l'appareil et pouvant être stockées jusqu'à 15 ans après la commercialisation de votre appareil.

Veuillez contacter notre service clientèle pour obtenir d'autres informations à ce sujet.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, consultez nos modalités de garantie auprès de votre détaillant ou sur notre site Web.

USA:

1-800-944-2904

Résidents du Québec :

Vous trouverez des renseignements sur la disponibilité des pièces de rechange, des services de réparation et des renseignements nécessaires à l'entretien ou à la réparation de l'appareil à l'adresse suivante : www.bosch-home.ca/fr/service/

7.1 Numéro de modèle (E-Nr.) et numéro de fabrication (FD)

Si vous contactez le service à la clientèle, indiquez le numéro de modèle (E-Nr.) et le numéro de fabrication (FD) indiqués sur la plaque signalétique de l'appareil. Vous trouverez la plaque signalétique à l'intérieur de la porte de l'appareil. Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service à la clientèle, n'hésitez pas à les recopier ailleurs.

MyBosch
