MODE D'EMPLOI 28‑400 DELTA

Scie à ruban avec structure en acier 355,6 mm (14 po)

Manuel d'utilisation

1. LISEZ ET COMPRENEZ LE MANUEL D'INSTRUCTION AVANT D'UTILISER LA SCIE À RUBAN.
2. Portez toujours une protection oculaire.
3. Ne portez pas de gants, cravates, bijoux ou vêtements amples.
4. Veillez au bon réglage du suivi de la lame et de la tension, des guides de lame et des paliers de butée.
5. Réglez le guide/protège-lame supérieur pour libérer la pièce de 1/4 po au maximum.
6. Serrez toujours les pièces fermement en place avant de couper et utilisez un support auxiliaire pour les matériaux longs.
7. Les protections doivent être en place et utilisées en permanence.
8. Gardez les mains à l'écart du chemin de la lame de la scie.
9. Ne retirez pas les pièces coincées ou coupées avant l'arrêt de la lame.
10. Déconnectez l'appareil de la source d'alimentation avant d'effectuer des réparations ou des réglages.
11. N'exposez pas à la pluie et n'utilisez pas dans des endroits humides.

ASSUREZ-VOUS D'AVOIR BIEN LU ET COMPRIS TOUTES LES MISES EN GARDE ET LES CONSIGNES D'UTILISATION AVANT D'UTILISER CET ÉQUIPEMENT. Le fait de ne pas

respecter toutes les instructions ci-dessous pourrait causer une électrocution, des incendies, et/ou des blessures personnelles ou des dommages matériels graves.

La menuiserie peut être dangereuse si des procédures d'utilisation sécuritaires et adéquates ne sont pas respectées. Comme c'est le cas pour toute pièce de machinerie, l'utilisation de ce produit comporte certains dangers. En utilisant cet appareil selon les directives et avec prudence, vous réduirez de façon importante les risques de blessures corporelles. Cependant, si les précautions normales de sécurité

sont négligées ou ignorées, la personne qui utilise l'appareil pourrait être blessée. L'équipement de protection comme les gardes, les poussoirs, les dispositifs de retenue, les planches de protection, les lunettes de sécurité, les masques antipoussières et la protection pour l'ouïe peut réduire le risque de blessure. Cependant, même le meilleur dispositif de protection ne peut compenser un mauvais jugement, un manque de prudence ou d'inattention. Utilisez toujours le bon sens et soyez prudent dans l'atelier. Si une manœuvre a l'air dangereuse, ne l'effectuez pas. Essayez plutôt de trouver un moyen plus facile. RAPPELEZ-VOUS : vous êtes responsable de votre sécurité personnelle. Pour des renseignements complémentaires, rendez-vous sur notre site Web à l'adresse suivante www.DeltaMachinery.com.

▲ AVERTISSEMENT :

Cet appareil a été conçu seulement pour certaines utilisations. DELTA® Power Equipment Corporation recommande fortement que cet appareil ne soit pas modifié ni utilisé pour

toutes autres fins que celles pour lesquelles il a été conçu. Si vous avez des questions sur une utilisation en particulier, N'UTILISEZ PAS l'appareil avant d'avoir d'abord communiqué avec DELTA® pour déterminer si cette utilisation peut ou si elle devrait être faite sur ce produit.

Si vous avez des questions relativement à son utilisation, N'UTILISEZ PAS le produit tant que vous n'aurez pas communiqué par écrit avec DELTA® Power Equipment Corporation et obtenu une réponse de sa part. Contactez-nous en ligne à www.DeltaMachinery.com ou par courrier à l'adresse suivante : Responsable du service technique, DELTA® Power Equipment Corporation, 99 Roush Street, Anderson, SC 29625.

Des renseignements au sujet de l'utilisation sécuritaire et appropriée de cet appareil sont disponibles auprès des sources suivantes :

• Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-2851 ou en ligne sur www.powertoolinstitute.com
• National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201
- American National Standards Institute, 25 West 43rd Street, 4 floor, New York, NY 10036 www.ansi.org - ANSI 01.1 Safety Requirements for Woodworking Machines
- Réglementation du Département américain du travail (OSHA) à l'adresse www.osha.gov

CONSIGNES DE SÉCURITÉ - DÉFINITIONS

Ce manuel contient des renseignements qu'il est important de connaître et de comprendre. Ces renseignements ont pour but d'assurer VOTRE SÉCURITÉ et de PRÉVENIR LES PROBLÈMES D'ÉQUIPEMENT. Pour vous aider à reconnaître ces renseignements, nous utilisons les symboles ci-dessous. Veuillez lire le manuel et prêter attention à ces sections.

DANGER :

Indique une situation extrêmement dangereuse qui, si elle n'est pas évitée, entraînera la mort ou une blessure grave.

⚠ AVERTISSI

MENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou une blessure grave.

ATTENTION

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner une blessure mineure ou modérée.

ATTENTION :

Utilisé sans le symbole d'avertissement, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut endommager l'appareil.

RÈGLES DE SÉCURITÉ GÉNÉRALES

⚠ AVERTISSEMENT :

LE NON-RESPECT DE CES RÈGLES PEUT ENTRAÎNER DES BLESSURES PERSONNELLES GRAVES.

• POUR VOTRE PROPRE SÉCURITÉ, ASSUREZ-VOUS D'AVOIR BIEN LU ET COMPRIS LE MANUEL D'UTILISATION AVANT DE FAIRE FONCTIONNER L'APPAREIL. Apprenez à connaître son domaine d'utilisation et ses limites, ainsi que les dangers qui lui sont rattachés.
• MAINTENEZ L'AIRE DE TRAVAIL PROPRE. Les aires et les bancs de travail encombrés sont propices aux accidents.
• NE PAS UTILISER DANS UN ENVIRONNEMENT DANGEREUX. N'utilisez pas cet appareil dans un endroit humide ou mouillé, et ne l'exposez pas à la pluie. Gardez votre lieu de travail bien éclairé.
• MAINTENEZ LES ENFANTS ET LES VISITEURS À L'ÉCART. Tous les enfants et visiteurs doivent demeurer à une distance sécuritaire de l'aire de travail.
• DÉBRANCHEZ L'APPAREIL avant toute opération d'entretien.
• VÉRIFIEZ LA PRÉSENCE DE PIÈCES ENDOMMAGÉES. Avant d'utiliser l'appareil, bien réparer ou remplacer toute pièce endommagée.

AVERTISSEMENT :

LE NON-RESPECT DE CES RÈGLES PEUT ENTRAÎNER DES BLESSURES GRAVES.

1. Assurez-vous de lire et comprendre les avertissements affichés sur l'appareil et dans ce manuel. Le non respect de tous ces avertissements peut entraîner des blessures graves.

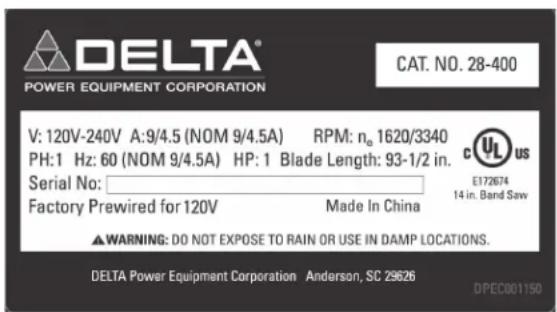

2. Remplacez les étiquettes d'avertissement si elles sont masquées ou supprimées.
3. Cet appareil est conçu pour l'utilisation par un personnel qualifié et expérimenté seulement. En cas de non familiarité avec le bon fonctionnement sécuritaire d'une scie à ruban, ne pas l'utiliser avant d'avoir reçu la formation et les connaissances appropriées.
4. Ne pas utiliser cet appareil pour autre chose que son usage prévu. S'il est utilisé à d'autres fins, DELTA® Power Equipment Corporation décline toute garantie réelle ou implicite et se dégage de toute responsabilité pour toute blessure qui pourrait résulter de cette utilisation.
5. Portez toujours des lunettes/masque de protection agréés durant l'utilisation de cette scie à ruban.
6. Avant d'utiliser cette scie à ruban, enlevez cravate, bagues, montres et autres bijoux, et retroussez vos manches au-dessus du coude. Retirez tous les vêtements amples et retenez les cheveux longs. Il est recommandé de porter des chaussures antidérapantes ou de poser des bandes de plancher antidérapantes. Ne pas porter de gants.
7. Portez des protecteurs pour l'ouïe (bouchons ou manchons) pendant les longues périodes de fonctionnement.
8. Certaines poussières créées par le ponçage mécanique, le sciage, le broyage, le perçage et d'autres activités de construction contiennent des produits chimiques identifiés comme causes de cancer, d'anomalies congénitales ou d'autres préjudices liés à la reproduction. En voici des exemples :
9. plomb de peintures à base de plomb;
10. silice cristalline de briques, de ciment et d'autres produits de maçonnerie;
    • arsenic et chrome de bois de sciage traité chimiquement.

Votre risque lié à ces expositions varie selon la fréquence à laquelle vous faites ce genre d'activité. Pour réduire l'exposition à ces produits chimiques, travaillez dans un endroit bien ventilé et avec de l'équipement de protection approuvé, comme les masques antipoussières spécialement conçus pour filtrer les particules microscopiques.

1. N'utilisez pas cet appareil en état de fatigue ou avec les facultés affaiblies par la drogue, l'alcool ou les médicaments.
2. Avant de brancher l'appareil sur la source d'alimentation, assurez-vous que l'interrupteur est en position « OFF » (Arrêt).
3. Assurez-vous que l'appareil est correctement mis à la terre.
4. Ne faites les réglages de l'appareil ou son entretien que lorsque celui-ci est débranché de la source d'alimentation.
5. Prenez l'habitude de vérifier que tout l'équipement supplémentaire tel que les clés de réglage, les clés à molette, la ferraille, le matériel et les chiffons de nettoyage a été éloigné de l'appareil avant de le mettre en marche.
6. Gardez les dispositifs de protection en place en tout temps lorsque l'appareil est utilisé. Faites preuve d'une extrême prudence s'ils sont enlevés à des fins d'entretien et remettez-les en place dès la fin de l'entretien.
7. Assurez-vous que l'outil est solidement fixé au sol avant de l'utiliser.
8. Vérifiez si des pièces sont endommagées. Avant d'utiliser l'appareil, il faut vérifier soigneusement le dispositif de protection ou toute autre pièce endommagée afin de s'assurer que l'appareil fonctionnera correctement et remplira sa fonction prévue. Vérifiez l'alignement des pièces mobiles et leurs joints, tout bris de pièce et du cadrage et toute autre condition qui pourrait en modifier le fonctionnement. Un garde ou une autre pièce endommagée doivent être réparés ou remplacés sans tarder.

suite à la page 4

1. Prévoyez un espace suffisant autour de la zone de travail et un éclairage en plongée non éblouissant.
2. Gardez le plancher autour de l'appareil propre et exempt de débris, d'huile et de graisse.
3. Gardez les visiteurs à une distance sécuritaire de la zone de travail. Tenez les enfants à distance.
4. Rendez votre atelier à l'épreuve des enfants au moyen de cadenas, de commutateurs principaux ou en retirant les clés de mise en marche.
5. Concentrez-vous uniquement sur le travail. Regarder aux alentours, tenir une conversation et faire du chahut sont des actes négligents qui peuvent entraîner des blessures graves.
6. Maintenez une position équilibrée en tout temps afin de ne pas tomber ou de ne pas vous appuyer sur l'outil ou sur ses pièces mobiles. Évitez de vous étirer ou d'utiliser une force excessive pour effectuer toute opération avec l'appareil.
7. Utilisez l'outil approprié à la bonne vitesse et au bon débit. Ne forcez pas un outil ou un accessoire à effectuer une tâche pour laquelle il n'a pas été conçu. Le bon outil fera mieux le travail et sera plus sécuritaire.
8. Utilisez les pièces recommandées ; les accessoires inadéquats peuvent être dangereux.

9. Entretenez les appareils avec soin. Suivez les indications relatives à la lubrification et au changement d'accessoire.

10. Débranchez l'appareil avant le nettoyage. Utilisez une brosse ou de l'air comprimé pour enlever la poussière ou des débris ; n'utilisez pas vos mains.

11. Ne vous tenez pas debout sur l'appareil. Des blessures graves pourraient se produire si l'appareil se renverse.
12. Ne jamais laisser l'appareil sans surveillance lorsqu'il est en marche. Débranchez l'appareil et ne le laissez pas sans surveillance jusqu'à son arrêt complet.
13. Tenez la poignée fermement en tout temps.
14. N'utilisez pas cet outil pour d'autres fins que celles pour lesquelles il est prévu. S'il est utilisé à d'autres fins, DELTA® Power Equipment Corporation décline toute garantie réelle ou implicite et se dégage de toute responsabilité pour toute blessure qui pourrait résulter de cette utilisation.

Familiarisez-vous avec les règles de sécurité enseignées dans ce manuel :

ATTENTION :

Cela signifie que le non-respect des précautions peut entraîner des blessures superficielles et/ou endommager l'appareil.

⚠ AVERTISSEMENT :

Cela signifie que le non-respect des précautions peut causer des blessures graves pouvant même entraîner la mort.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES SUPPLÉMENTAIRES

1. Utilisez une taille et un type de lame appropriés.

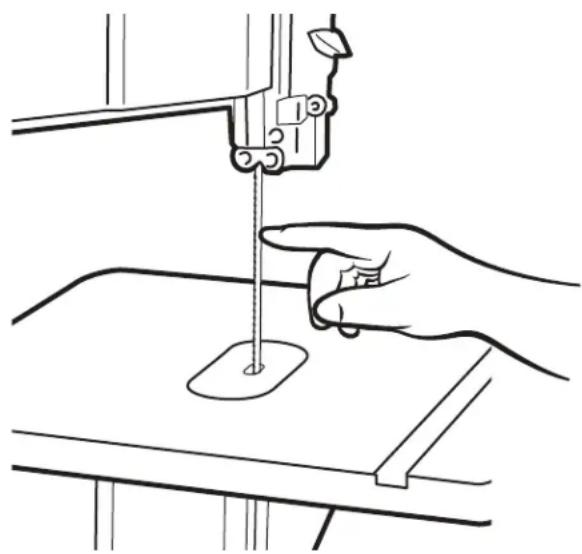

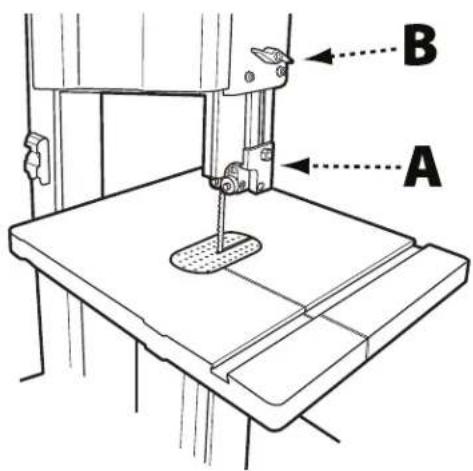

2. Réglez le guide de lame supérieur afin qu'il soit environ à 3,2 mm (1/8 po) au-dessus de la pièce.
3. Réglez correctement la tension de la lame, le suivi, les guides de lame et les paliers de support de lame.
4. Ne mettez jamais en route l'appareil lorsque la pièce est appuyée contre la lame.

5. Tenez fermement la pièce et insérez-la dans la lame à une vitesse modérée.

6. Arrêtez l'appareil pour sortir d'une coupe inachevée ou coincée.

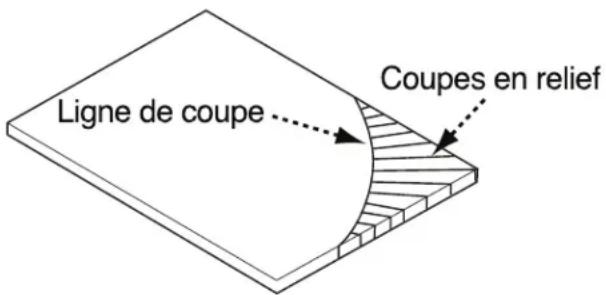

7. Effectuez des coupes en « relief » avant de couper de longues courbes.
8. Éteignez l'appareil et attendez que la lame s'arrête avant de nettoyer la zone de la lame, de retirer les débris à proximité de la lame, de retirer ou de sécuriser la pièce ou de modifier l'angle de la table. Une lame qui tourne au débrayé peut être dangereuse.

CONSERVEZ CES CONSIGNES.

Consultez-les souvent et utilisez-les pour enseigner aux autres.

RACCORDEMENTS ÉLECTRIQUES

Un circuit électrique séparé devrait être utilisé pour vos appareils. Les fils du circuit doivent être au moins de calibre 12 et être protégés par un fusible à action différée de 20 ampères. Si vous utilisez une rallonge, ne prenez que des rallonges à trois fils avec des fiches de mise à la terre à trois broches et le réceptacle correspondant qui acceptera la fiche de l'appareil. Avant de brancher l'appareil sur l'alimentation, assurez-vous que le commutateur est en position « OFF » (« Arrêt ») et que le courant électrique que vous allez utiliser possède les mêmes caractéristiques que celui indiqué sur l'appareil. Tous les raccordements doivent établir un bon contact. Une utilisation en basse tension endommagera l'appareil.

DANGER :

NE PAS UTILISER L'APPAREIL DANS UN ENDROIT HUMIDE OU MOUILLÉ ET NE PAS L'EXPOSER À LA PLUIE.

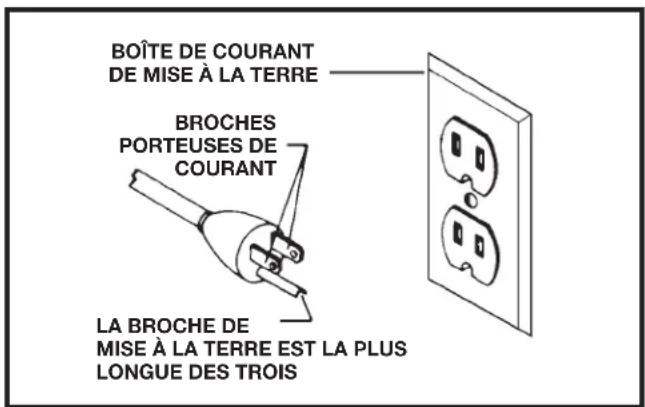

BOÎTE DE COURANT DE MISE À LA TERRE BROCHES PORTEUSES DE COURANT LA BROCHE DE MISE À LA TERRE EST LA PLUS LONGUE DES TROIS

FIG. A FIG. B

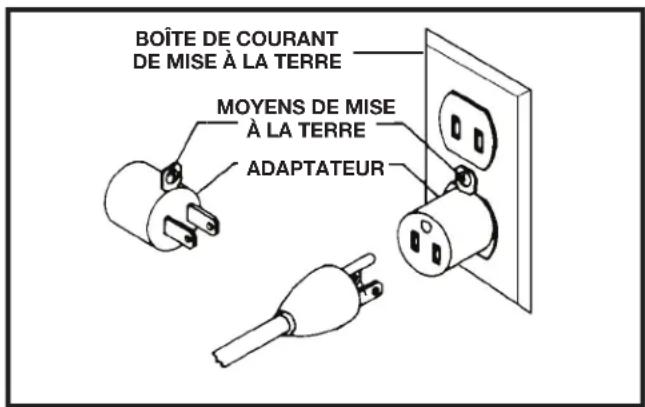

BOÎTE DE COURANT DE MISE À LA TERRE MOYENS DE MISE À LA TERRE ADAPTATEUR

SPÉCIFICATIONS DU MOTEUR

Votre appareil est câblé pour un courant alternatif de 120/240 V, 60 Hz. Avant de brancher l'appareil à la source d'alimentation, assurez-vous que l'interrupteur est en position « OFF » (Arrêt).

INSTRUCTIONS DE MISE À LA TERRE

△ DANGER

EIL DOIT ÊTRE MIS À LA TERRE LORSQU'IL EST UTILISÉ POUR PROTÉGER L'OPÉRATEUR CONTRE L'ÉLECTROCUTION.

1. Pour tous les appareils branchés par un cordon d'alimentation et mis à la terre :

En cas de mauvais fonctionnement ou de panne, la mise à la terre fournit un chemin de moindre résistance au courant électrique visant à réduire le risque d'électrocution. Cet appareil est équipé d'un cordon électrique possédant un conducteur de terre et une fiche de terre. La fiche doit être branchée sur une prise correctement installée et mise à la terre conformément à tous les codes et règlements locaux.

Ne pas modifier la fiche prévue. Si elle n'entre pas dans la prise, faire installer une prise appropriée par un électricien agréé.

Le raccordement inapproprié du conducteur de terre de l'équipement peut provoquer l'électrocution. Le fil conducteur avec un isolant comportant une surface extérieure verte, avec ou sans rayures jaunes, est le conducteur de terre. Si la réparation ou le remplacement du cordon électrique ou de la fiche est nécessaire, ne branchez pas le conducteur de terre à une borne sous tension.

Si les consignes de mise à la terre ne sont pas complètement comprises ou en cas de doute concernant la mise à la terre de l'appareil, se renseigner auprès d'un électricien ou du personnel de service agréés.

Utiliser uniquement des rallonges à trois fils avec des fiches de mise à la terre à trois broches et des réceptacles à 3 conducteurs adaptés à la fiche de l'appareil, comme indiqué à la Fig. A.

Réparez ou remplacez immédiatement tout cordon endommagé ou usé.

1. Appareils raccordés à un cordon et mis à la terre, destinés à une utilisation sur un circuit d'alimentation ayant une puissance nominale inférieure à 150 volts :

Si l'appareil doit être utilisé sur un circuit avant une sortie semblable à celle illustrée à la Fig. A, il dispose d'une fiche de terre ressemblant à celle illustrée à la Fig. A. Un adaptateur temporaire, qui ressemble à l'adaptateur illustré à la Fig. B, peut être utilisé pour connecter cette fiche à un réceptacle à 2 conducteurs correspondant comme indiqué à la Fig. B si une sortie correctement mise à la terre n'est pas disponible. L'adaptateur temporaire doit uniquement être utilisé jusqu'à ce qu'une sortie correctement mise à la terre puisse être installée par un électricien qualifié. L'oreille

verte rigide, la cosse et autres semblables dépassant de l'adaptateur doivent être connectés à une mise à la terre permanente comme une boîte de courant correctement mise à la terre. Quand l'adaptateur est utilisé, il doit toujours être maintenu en place avec une vis métallique.

REMARQUE : au Canada, l'utilisation d'un adaptateur temporaire n'est pas autorisée par le Code canadien de l'électricité.

Dans tous les cas, assurez-vous que le réceptacle en question est bien mis à la terre. Si vous n'êtes pas certain, faites vérifier le réceptacle par un électricien qualifié.

▲ DANGER :

LES CAS, ASSUREZ-VOUS QUE LE RÉCEPTACLE EN QUESTION EST BIEN RELIÉ À LA TERRE. SI VOUS N'ÊTES PAS CERTAIN, FAITES VÉRIFIER LE RÉCEPTACLE PAR UN ÉLECTRICIEN QUALIFIÉ.

3. Fonctionnement monophasé 240 VOLTS :

Le moteur fourni avec votre appareil fonctionne sous deux tensions, 120 et 240 volts. Il est expédié prêt à l'utilisation en mode 120 volts. Cependant, il peut être converti pour le fonctionnement sur 240 volts.

La conversion doit être exécutée par un électricien qualifié, sinon vous pouvez apporter votre appareil au Centre de service Delta autorisé. Lorsque la conversion est complétée, l'appareil doit être conforme au Code électrique national et tous les codes et règlements locaux.

L'appareil se convertit en reconfigurant le câblage du moteur à 240 volts, en installant une fiche de 240 volts sur le cordon d'alimentation et en remplaçant l'interrupteur par un autre adapté au fonctionnement sous 240 volts. Assurez-vous que la fiche de 240 volts est uniquement utilisée avec une sortie ayant la même configuration que la fiche illustrée à la Fig. C. Aucun adaptateur ne doit être utilisé avec la fiche de 240 volts.

⚠️ DANGER :

DANS TOUS LES CAS, ASSUREZ-VOUS QUE LE RÉCEPTACLE EN QUESTION EST BIEN RELIÉ À LA TERRE. SI VOUS N'ÊTES PAS CERTAIN, FAITES VÉRIFIER LE RÉCEPTACLE PAR UN ÉLECTRICIEN QUALIFIÉ.

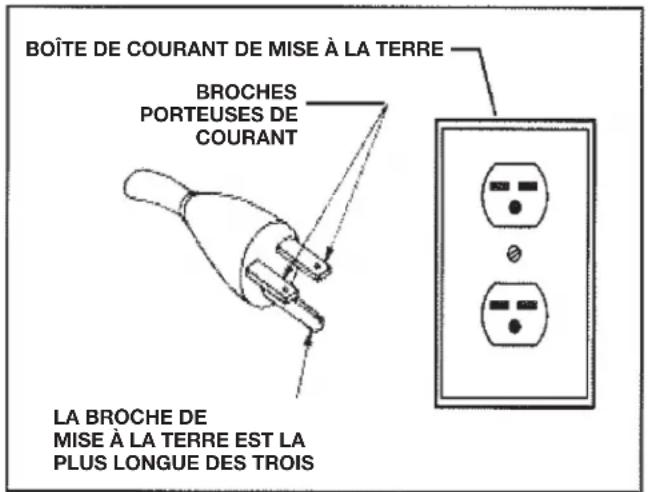

BOÎTE DE COURANT DE MISE À LA TERRE BROCHES PORTEUSES DE COURANT LA BROCHE DE MISE À LA TERRE EST LA PLUS LONGUE DES TROIS

FIG. C

RALLONGES

ATTENTION

Utilisez des rallonges appropriées. Assurez-vous que la

rallonge est en bon état et qu'il s'agit d'une rallonge à trois fils avec une fiche de mise à la terre à trois broches et d'un réceptacle correspondant à la fiche de l'appareil. Lorsque vous utilisez une rallonge, assurez-vous qu'elle soit de calibre suffisamment élevé pour assurer l'alimentation de l'appareil. Une rallonge d'un calibre trop petit provoquera une chute de tension, entraînant une perte de puissance et une surchauffe. Le tableau indique le bon calibre à utiliser en fonction de la longueur de la rallonge. En cas de doute, utiliser le calibre immédiatement supérieur. Plus le numéro de calibre est petit, plus le cordon est épais.

CALIBRE MINIMUM POUR RALLONGECALIBRES RECOMMANDÉS POUR UTILISATION SUR DES APPAREILS ÉLECTRIQUES STATIONNAIRES
Intensité	Volts Lo	ngueur totale du cordon en mètres (pieds)	Calibre de la rallonge
0-6	120	jusqu'à 7,6 (25)	18 AWG
0-6	120	7,6-15,2 (25-50)	16 AWG
0-6	120	15,2-30,5 (50-100)	16 AWG
0-6	120	30,5-45,7 (100-150)	14 AWG
6-10	120	jusqu'à 7,6 (25)	18 AWG
6-10	120	7,6-15,2 (25-50)	16 AWG
6-10	120	15,2-30,5 (50-100)	14 AWG
6-10	120	30,5-45,7 (100-150)	12 AWG
10-12	120	jusqu'à 7,6 (25)	16 AWG
10-12	120	7,6-15,2 (25-50)	16 AWG
10-12	120	15,2-30,5 (50-100)	14 AWG
10-12	120	30,5-45,7 (100-150)	12 AWG
12-16	120	jusqu'à 7,6 (25)	14 AWG
12-16	120	7,6-15,2 (25-50)	12 AWG
12-16	120
		UNE LONGUEUR DE PLUS DE 15,2 MÊTRES (50 PIEDS) N'EST PAS RECOMMANDÉE.

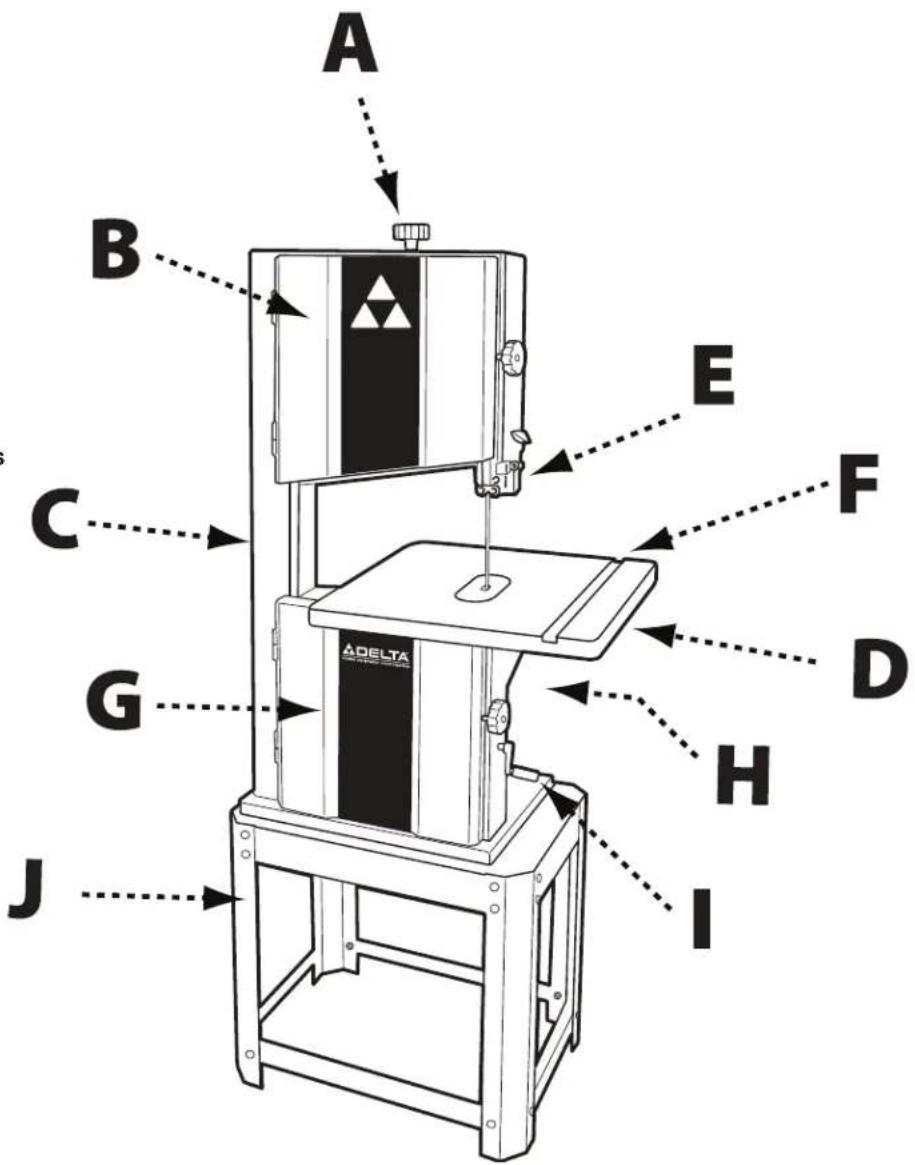

CARACTÉRISTIQUES ET COMPOSANTES

A. Poignée de tension de la lame
B. Garde-roue supérieur
C. Interrupteur
D. Table en fonte inclinable
E. Ensemble de guide de lame
F. Rainure en T pour guide à onglets
G. Garde-roue inférieur
H. Moteur 1 HP
I. Poignée de tension de la courroie
J. Support d'outil

La scie à ruban avec structure en acier 355,6 mm (14 po) DELTA®, MODÈLE 28-400, est conçue pour diverses opérations de refente, coupe croisée et coupe longitudinale pour les matériaux jusqu'à 152,4 mm (6 po) de hauteur et 346,1 mm (13-5/8 po) de largeur. Elle possède un moteur 1HP à deux vitesses et peut accueillir des lames de 3,2 mm (1/8 po) à 19,1 mm (3/4 po) de large.

Moteur 1 HP, 120 V
Capacité de coupe - hauteur 152,4 mm (6 po)
Capacité de coupe - largeur 346,1 mm (13-5/8 po)
Largeur minimale de la lame 3,2 mm (1/8 po)
Largeur maximale de la lame 19,1 mm (3/4 po)
Longueur de la lame 237,5 cm (93-1/2 po)
Vitesse de lame - basse 494 m/min (1 620 pi/min)
Vitesse de lame - élevée 1 018 m/min (3 340 pi/min)
Taille de la table 400,1 mm x 479,4 mm (15-3/4 po x 18-7/8 po)
Taille de la rainure en T de la table (PxL) 9,5 mm x 19,1 mm (3/8 po x 3/4 po)
Hauteur de la table par rapport au sol	103,5 cm (40-3/4 po)
Inclinaison de la table	3° gauche - 45° droite
Diamètre du port de poussière	101,6 mm (4 po)
Dimensions totales (HxLxP)	68,6 cm x 48,3 cm x 166,4 cm (27 po x 19 po x 65-1/2 po)
Poids net	81,6 kg (180 lb)
Poids à l'expédition	74,8 kg (165 lb)

DÉBALLAGE

Déballez minutieusement l'appareil et toutes les pièces détachées de la ou des boîtes d'expédition. Retirez l'huile anti-corrosion des surfaces non peintes avec un chiffon doux humidifié de spiritueux minéraux, de diluant de peinture ou d'alcool dénaturé.

N'utilisez pas de solvants hautement volatiles comme de l'essence, du naphta, de l'acétone ou du diluant de vernis pour nettoyer votre appareil.

Après le nettoyage, couvrez les surfaces non peintes d'une bonne cire à planchers de qualité résidentielle.

AVIS : la couverture du manuel illustre le modèle de production actuel. Toutes les autres illustrations du manuel sont uniquement à titre représentatif et peuvent ne pas illustrer l'étiquetage ou les accessoires réellement inclus. Elles servent uniquement à illustrer la technique.

▲ AVERTISSEMENT : L'appareil est lourd, soyez prudent lorsque vous le retirez de l'emballage d'expédition! Le non-respect des indications peut entraîner des blessures graves et/ou endommager la scie à bande et/ou le matériel!

Votre scie à ruban avec structure en acier 355,6 mm (14 po) DELTA® est livrée dans un emballage unique. Placez une sangle de sécurité autour de l'appareil pour éviter qu'il ne se bascule lors du levage. Vérifiez que l'emballage d'expédition et l'appareil ne sont pas endommagés avant de le déballer.

Ouvrez l'emballage d'expédition. Enlevez soigneusement les matériaux d'emballage, les pièces et l'appareil de l'emballage d'expédition. Toujours vérifier et retirer les matériaux d'emballage de protection autour des moteurs et des pièces mobiles. Étalez toutes les pièces sur une surface de travail propre et vérifiez que toutes les pièces sont présentes et en bon état :

DESCRIPTION (QUANTITÉ)

• Pieds de support (4)
- Lattes latérales inférieures de support (4)
- Haut de support (1)
• Pack matériel de support (1)
• Table de travail en fonte (1)
• Tourillon supérieur (1)
• Lame de scie à ruban 237,5 cm (93-1/2 po) (1)
• Poignée de tension de la lame (1)
- Plaque lumière (1)
- Pack matériel (1)

CONTENU DU PACK MATÉRIEL DE SUPPORT

• Boulons de carrosserie M6 X 16 (24)
• Rondelles PLATES M6 (24)
• Écrous HEXAGONAUX M6 (24)
• Pieds en caoutchouc (4)

CONTENU DU PACK D'OUTILS

• Boulons hexagonaux M8 X 20 (8)
• Rondelles de blocage M6 (4)
• Rondelles plates M6 (4)
- Boulon d'entraînement du tourillon (taille) (1)
• Rondelle plate 8 mm (1)
- Papillon de serrage d'inclinaison de la table (1)
• Rondelles plates M8 (4)
• Rondelles de blocage M8 (4)
• Écrous hexagonaux M8 (4)

MONTAGE

MONTAGE DU SUPPORT

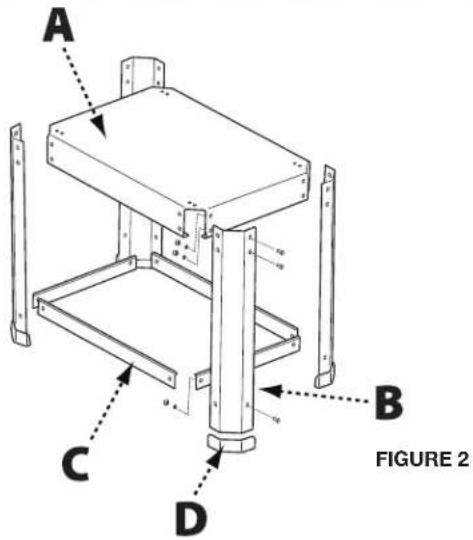

Consultez la Figure 2

• Placez la surface supérieure (A) à l'envers sur une surface plane. Fixez les quatre pieds (B) au sommet avec 16 boulons de carrosserie M6, des rondelles plates M6 et des écrous hexagonaux M6.
• Fixez les supports de rails inférieurs (C) avec 16 boulons de carrosserie M6, des rondelles plates M6 et des écrous hexagonaux M6.
• Placez les pieds en caoutchouc (D) au bas des pieds. Tournez le support monté verticalement.

A B C D FIGURE 2

FIXER LA TABLE AU SYSTÈME DE TOURILLONS DE TABLE

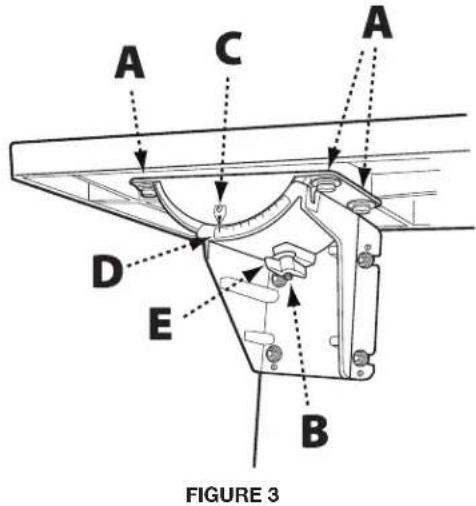

Consultez la Figure 3

• Trouvez les quatre trous de montage (A) dans le tourillon supérieur et fixez le tourillon supérieur au dessous de la table avec quatre boulons hexagonaux M8 X 20, rondelles de blocage M6 et rondelles plates M6
• Placez l'ensemble de la table afin que le tourillon supérieur corresponde au tourillon inférieur et que le boulon d'entraînement du tourillon (B) traverse la fente du tourillon inférieur.

REMARQUE : l'indicateur d'inclinaison de la table (C) au sommet du tourillon doit être aligné avec le niveau d'inclinaison de la table (D) sur le tourillon inférieur.

- Fixez le boulon d'entraînement du tourillon avec une rondelle plate 8 mm et un papillon de serrage d'inclinaison de la table noir (E).

A C A D E B FIGURE 3

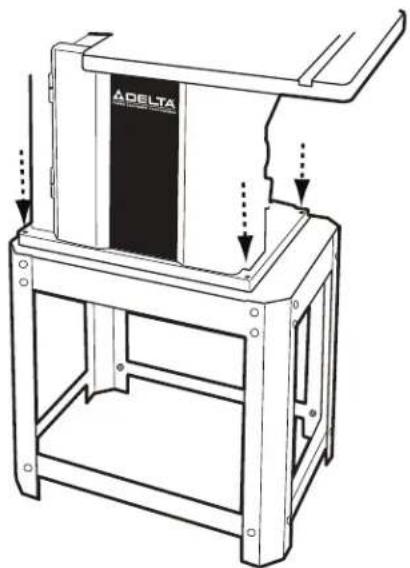

Cette étape nécessite deux adultes. La scie à ruban avec

structure en acier 355,6 mm (14 po) DELTA® est lourde, soulevez-la et manipulez-la avec précautions! Le non-respect peut entraîner de graves blessures et/ou des dommages à l'appareil et/ou à des biens!

Levez la scie avec précaution sur le support monté et alignez les quatre trous à la base de la scie avec les trous en haut du support. Fixez la scie sur le support avec quatre boulons hexagonaux M8 X 20 avec rondelles plates M8, rondelles de blocage M8 et écrous hexagonaux M8.

- Placez la poignée de tension de la lame (A) sur la broche de serrage de la lame (B) située au sommet de l'appareil.

A B

FIGURE 5

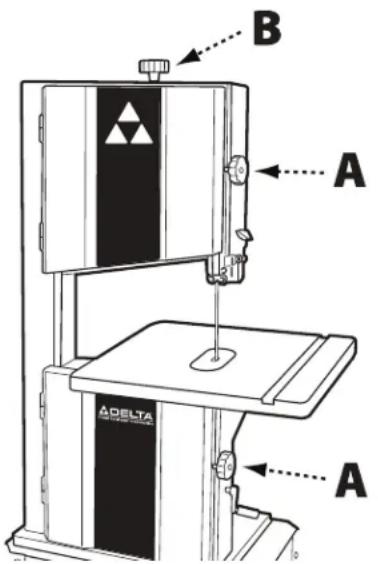

INSTALLER LA LAME DE LA SCIE À RUBAN

REMARQUE : la lame de votre scie à ruban avec structure en acier 355,6 mm (14 po) DELTA® est livrée comme une bobine enroulée. Pour dérouler la lame, lancez-la doucement au sol en vous assurant de la lancer loin de vous et de toute autre personne. Quand la lame touche le sol, elle se déroule automatiquement. Sinon, lancez-la de nouveau jusqu'à ce qu'elle se déroule.

• Ouvrez les boîtiers supérieur et inférieur de la scie en tournant la poignée de verrouillage du boîtier (A) dans le sens des aiguilles d'une montre. Voir figure 6.
• Localisez la poignée de tension de lame (B) en haut de l'appareil et tournez-la de plusieurs tours dans le sens inverse des aiguilles d'une montre pour baisser le volant supérieur.

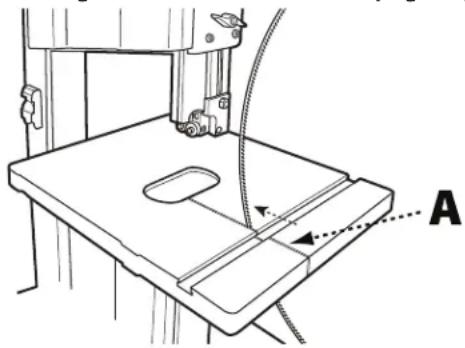

• Insérez avec soin la lame à travers la fente dans la table (A) en vous assurant que les dents de la lame sont orientées en bas vers la table. Voir Figure 7.
• Quand la lame est dans la fente de la table de la scie, tournez-la de 90° dans le sens des aiguilles d'une montre, vers vous. Les dents de la lame doivent à présent être face à vous.
• Glissez avec soin la lame à travers la fente supérieure (B) et la fente inférieure (C) situées à droite du garde- roue.

A B A ADELTA

• Enroulez la partie supérieure de la lame sur le roulement supérieur et la partie inférieure de la lame sur le roulement inférieur. Voir Figure 8. Si vous devez créer un mou supplémentaire, tournez la poignée de tension de la lame (D) dans le sens inverse des aiguilles d'une montre jusqu'à ce que la lame puisse être glissée sur les deux volants.
• Serrez la poignée de tension de la lame jusqu'à ce qu'une tension suffisante soit exercée sur la lame. (Voir « Régler la tension de la lame » page 32).

REMARQUE : quand votre scie à ruban DELTA® est installée, vous voudrez peut être couper plusieurs rebuts de différentes espèces et épaisseurs de bois. Vérifiez la courbe de la coupe et augmentez la tension de la lame si nécessaire. Des tailles de lames différentes requièrent aussi des réglages de tension différents.

MONTAGE

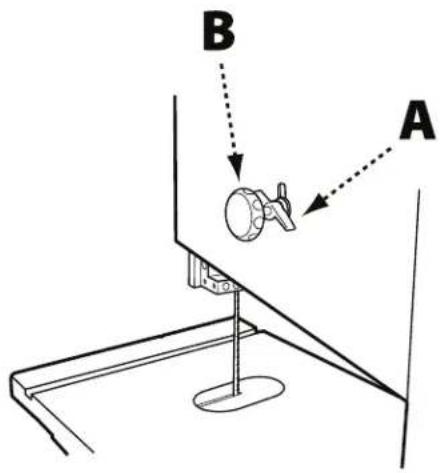

RÉGLER LE SUIVI DE LA LAME

Voir Figure 9.

▲AVERTISSEMENT :

Débranchez l'appareil de la source d'alimentation avant de faire des ajustements!

IMPORTANT : avant le suivi de la lame, vérifiez que les guides de lame et paliers de support de lame sont à l'écart de la lame.

• Après avoir appliqué une tension sur la lame, ouvrez le garde-roue supérieur.
• Faites tourner lentement la roue vers l'avant à la main et observez le mouvement de la lame. Elle doit se déplacer au centre du roulement supérieur.
• Si la lame avance vers le bord avant, déverrouillez le verrou de suivi de lame (A) et tournez le bouton de suivi de lame (B) dans le sens des aiguilles d'une montre jusqu'à ce que la lame avance au milieu du roulement.
• Si la lame avance vers l'arrière du roulement, réglez le bouton de suivi de lame dans le sens inverse des aiguilles d'une montre.
• Verrouillez le verrou de suivi de lame, fermez et verrouillez le garde-roue supérieur.

B A

FIGURE 9

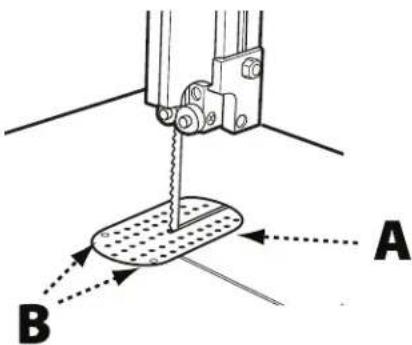

INSÉRER LA PLAQUE LUMIÈRE

Voir Figure 10.

AVERTISSEMENT :

Déconnectez l'appareil de la source d'alimentation!

• Insérez la plaque lumière (A) dans la fente de la table afin que l'onglet de la plaque lumière entre dans la rainure de la table.
• Assurez-vous que l'avant de la plaque lumière ne soit pas plus haut que la surface de la table. Pour régler la hauteur de la plaque lumière, faites tourner les deux vis de fixation (B) vers le haut ou le bas.

Déconnectez l'appareil de la source d'alimentation!

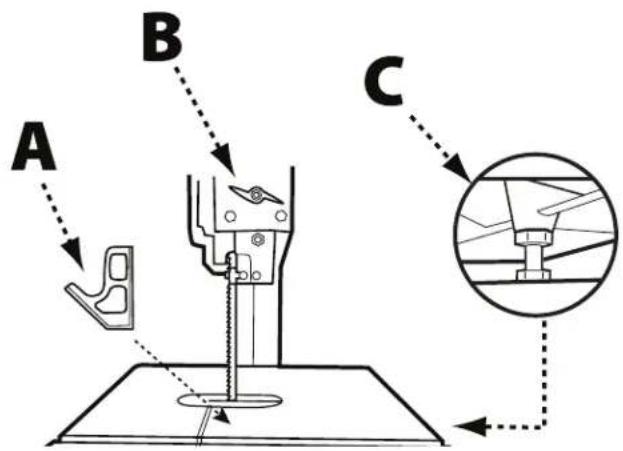

Placez une équerre de charpentier (A) contre l'avant et l'arrière de la lame et vérifiez l'alignement de la table. Si la table n'est pas alignée, consultez la figure 11 et procédez comme suit :

• Levez l'ensemble de guide de lame supérieur en desserrant la poignée de verrouillage (B).
• Desserrez l'écrou hexagonal (C) sur le tourillon inférieur avec une clé à fourche 12 mm et réglez la vis de fixation jusqu'à ce que la table soit alignée avec la lame à l'avant et à l'arrière.
• Serrez l'écrou hexagonal et utilisez l'équerre pour confirmer la bonne position de la table.
• Vérifiez le curseur sur le niveau d'inclinaison situé sur le tourillon inférieur et réinitialisez si nécessaire pour une valeur de 0°.

A B C

FIGURE 11

FONCTIONNEMENT

DÉMARRAGE ET ARRÊT DE LA SCIE

⚠ AVERTISSEMENT : Assurez-vous que l'interrupteur est à la position « OFF » (Arrêt) avant de brancher le cordon dans la prise. Ne touchez pas aux broches métalliques de la fiche au moment de brancher ou de débrancher le cordon.

▲AVERTISSEMENT : Ne faites pas fonctionner cet appareil sans d'abord l'avoir relié à un système adéquat de collecte de la poussière.

REMARQUE : la scie à ruban avec structure en acier 355,6 mm (14 po) DELTA® utilise une clé de sécurité (A), montrée à la Figure 12. La clé de sécurité doit être en place afin d'utiliser l'appareil. Avant d'essayer d'allumer la scie à ruban, assurez-vous que la clé de sécurité est installée.

L'interrupteur d'alimentation est situé sur le côté gauche de l'appareil. Mettez l'appareil sur « ON » (Marche), assurez-vous que la clé de sécurité jaune est installée et levez l'interrupteur d'alimentation rouge (B). Pour éteindre l'appareil, appuyez sur l'interrupteur d'alimentation rouge.

⚠️ATTENTION : En cas de panne de courant (comme un saut de disjoncteur ou de fusible), mettez toujours l'interrupteur en position « OFF » (Arrêt) jusqu'à ce que le courant soit rétabli.

A B

FIGURE 12

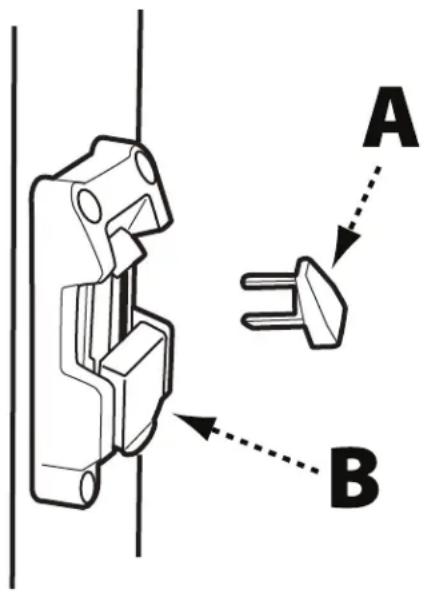

UTILISER LA CLÉ DE SÉCURITÉ POUR VERROUILLER L'INTERRUPTEUR EN POSITION « OFF »

Lorsque l'appareil n'est pas utilisé, l'interrupteur doit être verrouillé sur la position « OFF » (« ARRÊT »). Ceci peut être effectué en saisissant la clé de sécurité (A), comme indiqué à la Figure 12 et en la retirant de l'interrupteur. Une fois la clé de sécurité retirée, l'interrupteur ne fonctionnera plus. Si la clé de sécurité est retirée durant le fonctionnement de l'appareil, l'interrupteur pourra être positionné sur « OFF » (« ARRÊT ») une seule fois mais ne pourra être redémarré qu'en insérant la Clé de sécurité.

IMPORTANT : stockez la clé de sécurité à l'écart de l'outil pour éviter une utilisation non autorisée.

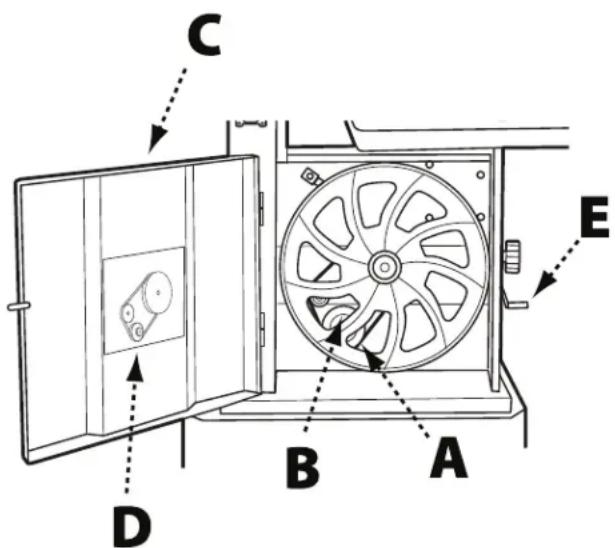

SÉLECTION DE LA BONNE VITESSE DE COUPE

Votre scie à ruban avec structure en acier 14 po DELTA ^® a deux vitesses de coupe : basse (494 m/min (1 620 pi/min)) et élevée (1 018 m/min (3 340 pi/min)). La vitesse de coupe est déterminée en fonction de laquelle des deux roues de poulie, indiquées à la Figure 13, est utilisée.

La roue de poulie au diamètre le plus grand (A) est utilisée pour la vitesse de coupe inférieure alors que la roue au diamètre le plus petit (B) est utilisée pour la vitesse supérieure.

• Pour modifier la vitesse de coupe, ouvrez le garde-roue inférieur (C).
• Consultez le schéma et les instructions (D) indiqués à l'intérieur du garde-roue.
• Réduisez la tension sur la courroie de la poulie avec la poignée de tension de la courroie (E).
• Placez la courroie sur les bonnes roues et tournez à la main pour vous assurer qu'elle avance au centre des deux roues.
• Resserrez la courroie de la poulie avec la poignée de tension de la courroie.
  • Fermez le garde-roue inférieur.

C D B A E

FIGURE 13

FONCTIONNEMENT

INCLINER LA TABLE

AVERTISSEMENT :

Déconnectez l'appareil de la source d'alimentation!

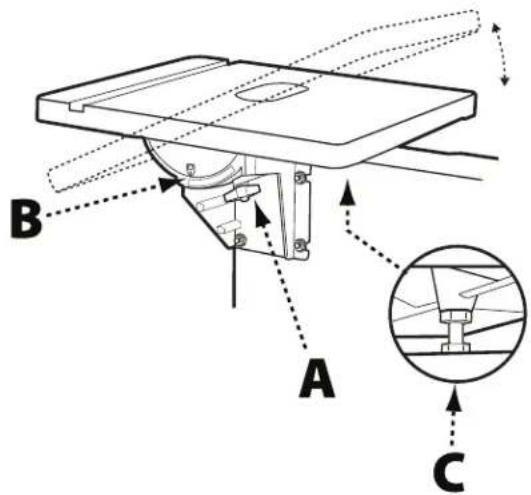

Voir Figure 14.

Vous pouvez incliner la table de la scie à ruban de 45° vers la droite. Pour incliner la table vers la droite :

• Desserrez le papillon de serrage d'inclinaison de la table noir (A) situé sous le tourillon inférieur.
• Inclinez la table selon l'angle souhaité comme indiqué sur le niveau d'inclinaison (B).
• Resserrez le papillon de serrage d'inclinaison de la table.

La table peut aussi être inclinée de 3° vers la gauche pour des applications telles que la coupe de pièces coulées. Pour incliner la table vers la gauche :

• suivez les instruction ci-dessus pour l'inclinaison de la table vers la droite. La table doit être suffisamment inclinée pour permettre l'accès au boulon d'arrêt à 0° (C) situé sur le tourillon inférieur.
  • Retirez le boulon d'arrêt de 0°.
• Desserrez le papillon de serrage d'inclinaison de la table, inclinez la table jusqu'au bout vers la gauche.
• Resserrez le papillon de serrage d'inclinaison de la table.

IMPORTANT : le bon positionnement du guide de lame supérieur est nécessaire pour une coupe précise. Cela sert également à empêcher les doigts de l'opérateur d'entrer en contact avec la lame de la scie.

Voir Figure 15.

Le guide de lame supérieur (A) doit être placé à environ 1,6 mm (1/16 po) au-dessus du haut de la pièce, juste assez haut pour permettre à la pièce de passer sous l'ensemble du guide de lame.

Pour régler le guide de lame supérieur à la bonne hauteur :

• Desserrez la poignée de verrouillage (B) et déplacez l'ensemble du guide de lame à la position souhaitée.
  • Resserrez la poignée de verrouillage.

IMPORTANT : avant d'utiliser la scie à ruban, vérifiez toujours la poignée de verrouillage de la colonne de guidage et serrez si nécessaire.

A B

FIGURE 15

FONCTIONNEMENT

COUPER DES COURBES

Tournez le matériel avec précautions afin que la lame suive sans se tordre. Pour les courbes très prononcées, envisagez d'utiliser une lame plus étroite ou avec plus d'inclinaison. Une autre solution à ce problème est de faire des coupes en relief (Figure 16)

Lorsque vous retirez la pièce ou changez de coupe, assurez-vous de ne pas tirer accidentellement la lame hors des roues. Il est préférable de tourner le matériel et de couper à travers les déchets.

Ligne de coupe Coupes en relief

FIGURE 16

AJUSTEMENTS

RÉGLER LA TENSION DE LA LAME

⚠ AVERTISSEMENT :

Débranchez l'appareil de la source d'alimentation avant de faire des ajustements!

Voir Figure 17. (indique l'installation comme dans l'échantillon à droite Légende : une lame standard doit avoir environ 6,4 mm (1/4 po) de déflexion de chaque côté.)

Sauf si vous avez un tensiomètre, l'obtention de la tension optimale de la lame requiert des essais et erreurs. Il existe de nombreuses méthodes suggérées pour obtenir la bonne tension.

La plupart des fabricants de lames recommandent 15 000 psi à 20 000 psi pour une lame en acier au carbone courante. Les lames plus solides bimétal, en acier à ressort et à plaquettes requièrent généralement 25 000 psi à 30 000 psi. Plus la lame est tendue, plus elle devient rigide et moins elle se plie dans la coupe.

Notez que la tension maximale de la lame est uniquement requise pour les coupes les plus difficiles, comme la refente de bois durs denses ou du matériel d'épaisseur maximale.

REMARQUE : les lames de scie à ruban DELTA® Timber Wolf® sont recommandées car elles sont conçues pour fonctionner avec moins de tension, ce qui augmente leur durée de vie. Suivez les consignes de serrage sur l'emballage

Pour vérifier et régler la tension de la lame sur votre scie à ruban avec structure en acier 355,6 mm (14 po) DELTA ^® , procédez comme suit :

⚠ AVERTISSEMENT :

Débranchez l'appareil de la source d'alimentation avant de faire des ajustements!

• Réglez l'ensemble du guide de lame supérieur à environ 152,4 (6 po) de la table.

• Exercez une pression modérée avec votre index pour pousser la lame de côté dans les deux directions. La lame ne doit pas se plier de plus de 6,4 mm (1/4 po) dans chaque direction.

• Si la lame se plie de plus de 6,4 mm (1/4 po), augmentez la tension sur la lame en serrant la poignée de tension de la lame en haut de l'appareil (consultez B à la Figure 6, page 28).

• Si la lame ne se plie pas du tout, elle peut être trop serrée. Desserrez légèrement la poignée de tension de la lame jusqu'à obtenir une déflexion minimale.

Débranchez l'appareil de la source d'alimentation avant de faire des ajustements!

Réglez les guides de lame supérieurs et les paliers de support de lame uniquement quand la lame a la bonne tension et avance correctement.

La scie à ruban avec structure en acier 355,6 mm (14 po) DELTA® comporte deux paliers latéraux supérieur et inférieur et deux paliers arrières supérieur et inférieur pouvant être réglés afin d'assurer des coupes droites et continues. Il est recommandé de contrôler régulièrement la position de tous les paliers et de les régler au besoin.

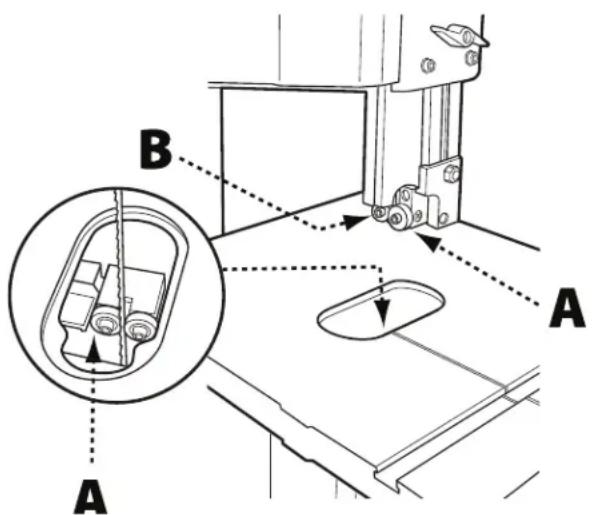

PALIERS LATÉRAUX

Les paliers latéraux supérieur et inférieur (A) doivent être placés de manière à laisser un espace d'environ 0,4 mm (1/64 po) de chaque côté de la lame. Pour régler la position des paliers, côte à côte, procédez comme suit :

A B A

FIGURE 18

• Utilisez une clé Allen de 3 mm pour desserrer les vis du palier (B).
• Replacez les paliers et serrez les vis du palier.

Les paliers latéraux supérieur et inférieur se règlent aussi vers l'arrière et l'avant et doivent être placés de manière à ce que le bord avant des paliers soit juste derrière le creux des dents de la lame. Pour régler la position des paliers, avant contre arrière, procédez comme suit :

• Utilisez une clé à fourche 13 mm pour desserrer l'écrou de serrage supérieur et une clé à fourche 10 mm pour desserrer l'écrou de serrage inférieur. (L'écrou de serrage inférieur peut être rendu plus accessible en inclinant légèrement la table.)
• Avec l'écrou de serrage desserré, les deux paliers latéraux supérieurs ou les deux paliers latéraux inférieurs avancent et reculent ensemble. Placez-les afin que le bord avant des paliers soit juste derrière le creux des dents de la lame.

• Resserrez les écrous de serrage.

PALIERS ARRIÈRE

REMARQUE : les paliers latéraux supérieur et inférieur doivent tous deux être en place avant de régler les paliers arrière supérieur et inférieur.

Les paliers arrière supérieur et inférieur doivent être placés de manière à presque toucher la lame.

• Pour le réglage, utilisez une clé Allen de 3 mm pour desserrer les vis du palier.
• Replacez les paliers et serrez les vis du palier.

RÉGLER LE SUIVI DE LAME

Voir « Régler le suivi de lame » dans la section Montage de ce manuel, à la page 29.

ENTRETIEN

DÉMARRAGE ET ARRÊT DE LA SCIE

AVERTISSEMENT :

Assurez-vous que l'interrupteur est en position « OFF » (Arrêt).

Pour réduire le risque de blessure, éteignez l'appareil et déconnectez-le de la source d'alimentation avant d'installer et de retirer les accessoires, avant le réglage ou lors des réparations.

Un démarrage inopportun peut provoquer des blessures.

GARDER L'APPAREIL PROPRE

Souffler périodiquement de l'air comprimé sec sur tous les conduits d'air. Toutes les pièces en plastique doivent être nettoyées avec un chiffon doux humide.

Ne JAMAIS utiliser de solvant pour nettoyer les pièces en plastique. Il pourrait dissoudre ou endommager le matériel à la longue.

AVERTISSEMENT :

Portez un équipement de sécurité certifié pour les yeux,

une protection auditive et respiratoire lors de l'utilisation d'air comprimé

ÉCHEC DU DÉMARRAGE

Si votre appareil ne démarre pas, vérifier que les broches de la fiche du cordon sont bien insérées dans la prise. Vérifier également la présence de fusibles grillés ou de disjoncteurs ouverts sur la ligne.

GRAISSAGE ET PROTECTION CONTRE LA CORROSION

Appliquez chaque semaine de la cire à planchers de qualité résidentielle sur la table de l'appareil, la table à rallonges ou les autres surfaces de travail. Vous pouvez aussi utiliser un produit de protection disponible dans le commerce et conçu pour cet usage. Suivez les instructions du fabricant pour l'utilisation et la sécurité.

Pour nettoyer la rouille des tables en fonte, vous aurez besoin du matériel suivant : une feuille de patin de meulage manuel Scotch-Brite™, un pot de WD-40® et un pot de dégraissant. Appliquez le WD-40 et polissez la surface de la table avec le patin Scotch-Brite.

Dégraissez la table puis appliquez le produit de protection comme décrit ci-dessus :

DÉPANNAGE

Des problèmes peuvent se produire malgré la qualité de l'entretien d'une scie à ruban. Le guide de dépannage suivant vous aidera à résoudre les problèmes les plus courants :

PROBLÈME : LA SCIE NE DÉMARRE PAS.
Cause probable1. Scie non branchée.2. Fusible grillé ou disjoncteur déclenché.3. Cordon endommagé.	Solution1. Connectez la scie.2. Remplacez le fusible ou réenclenchez le disjoncteur.3. Faites remplacer le cordon.
PROBLÈME : LE DISJONCTEUR SE DÉCLENCHE FRÉQUEMMENT.
Cause probable1. Rallonge trop légère ou trop longue.2. Alimentation trop rapide du matériel.3. Lame en mauvais état (émoussée, déformée, abîmée).4. Alimentation basse tension.	Solution1. Remplacez avec un cordon de taille appropriée.2. Alimentez le matériau plus lentement.3. Nettoyez ou remplacez la lame.4. Contactez un électricien
PROBLÈME : LA SCIE À RUBAN VIBRE EXCESSIVEMENT.
Cause probable1. L'appareil n'est pas bien fixé au support.2. Support sur une surface non plane.3. Courroie usée.4. Poulie non alignée.5. Moteur pas bien fixé.	Solution1. Serrez tout le matériel de montage.2. Replacez sur une surface plate horizontale.3. Remplacez la courroie.4. Ajustez les poulies.5. Serrez tout le matériel de montage.

DÉPANNAGE

PROBLÈME : LA SCIE À RUBAN N'ATTEINT PAS LA VITESSE PRÉVUE.
Cause probable1. Basse tension en raison d'une taille de rallonge inadaptée.2. Basse tension.	Solution1. Remplacez avec un cordon de taille appropriée.2. Contactez un électricien.
PROBLÈME : LES LAMES CASSENT.
Cause probable1. Lame pas bien serrée.2. Guides de lame mal réglés.3. Palier de support de lame mal réglé.4. Mauvais réglage du suivi de la roue de lame.5. Mauvaise soudure sur la lame.6. Roulements usés.7. Lame large forcée sur un petit rayon.8. Lame émoussée ou inclinaison insuffisante.9. Guide de lame supérieur réglé trop haut.	Solution1. Réglez la tension de la lame.2. Vérifiez et régléz les guides de lame.3. Réglez le palier de support de la lame.4. Vérifiez et régléz le suivi de la lame.5. Remplacez la lame.6. Remplacez les roulements.7. Changez pour une lame plus étroite.8. Remplacez la lame.9. Réglez le guide de lame supérieur à 3,2 mm (1/8 po) de la pièce.
PROBLÈME : LA LAME NE SUIT PAS LA TRAJECTOIRE.
Cause probable1. Lame trop desserrée2. Roue supérieure pas bien réglée.3. Palier de support de la lame mal réglé.	Solution1. Réglez la tension2. Réglez la roue supérieure.3. Réglez le palier de support de la lame.
PROBLÈME : LA COUPE NE CORRESPOND PAS AU RÉGLAGE SUR LE NIVEAU D'INCLINAISON.
Cause probable1. Curseur déréglé	Solution1. Réglez le curseur.
PROBLÈME : LA LAME NE RESTE PAS SUR LA ROUE.
Cause probable1. Lame pas bien serrée.2. Guides de lame mal réglés.3. Palier de support de lame mal réglé.4. Mauvais suivi de la roue de lame.5. Mauvaise soudure sur la lame.6. Roulements usés.	Solution1. Réglez la tension de la lame.2. Vérifiez et régléz les guides de lame.3. Réglez le palier de support de la lame.4. Vérifiez et régléz le suivi de la lame.5. Remplacez la lame.6. Remplacez les roulements.
PROBLÈME : LA SCIE À RUBAN FAIT DES COUPES INSATISFAISANTES.
Cause probable1. Lame pas bien serrée.2. Guides de lame mal réglés.3. Palier de support de lame mal réglé.4. Mauvais suivi de la roue de lame.5. Mauvaise soudure sur la lame.6. Roulements usés.7. Mauvaise lame pour le travail effectué.8. Lame émoussée ou inclinaison insuffisante.9. Guide de lame supérieur réglé trop haut.	Solution1. Réglez la tension de la lame.2. Vérifiez et régléz les guides de lame.3. Réglez le palier de support de la lame.4. Vérifiez et régléz le suivi de la lame.5. Remplacez la lame.6.Remplacez les roulements.7. Changez la lame.8. Remplacez la lame.9. Réglez le guide de lame supérieur à 3,2 mm (1/8 po) de la pièce.

À PROPOS DES LAMES DE SCIE À RUBAN

Vous pouvez utiliser longtemps une lame de scie à ruban si vous l'utilisez correctement. Utilisez des lames de la bonne épaisseur, largeur et trempe pour les différents types de matériaux et de coupes.

Utilisez toujours la lame la plus large possible. Utilisez uniquement des lames étroites pour les petites courbes prononcées et le travail fin et délicat. Ceci économisera les lames et produira de meilleures coupes. Pour couper le bois et les matières semblables, DELTA® propose des lames de largeurs de 3,2 mm (1/8 po), 6,4 mm (1/4 po), 9,5 mm (3/8 po), 12,7 mm (1/2 po) y 19,1 mm (3/4 po).

N'importe quelle condition parmi de nombreuses possibilités peut faire casser une lame de scie à ruban. Dans certains cas, la rupture de la lame est inévitable car elle est le résultat naturel des tensions particulières auxquelles les lames sont soumises. Les lames cassent souvent pour des raisons pouvant être évitées, comme le manque de soin de la lame ou le mauvais ajustement de la lame sur la scie à ruban. Les causes de rupture de lame les plus fréquentes sont :

• Mauvais alignements et ajustements des guides.
• Forcer ou tordre une large lame autour d'une courbe de petit rayon.
• Alimenter trop rapidement la pièce dans la lame.
  • Dents émoussées ou inclinaison insuffisante.
• Lame mal tendue.
• Guide supérieur réglé trop haut au-dessus de la pièce coupée.
• Utilisation d'une lame avec une brasure ou soudure bosselée ou mal finie.

- Fonctionnement continu de la lame de scie en dehors des coupes.

CONSEILS :

• Utilisez des lames de 237,5 cm (93-1/2 po) de long sur cet appareil.
• Utilisez toujours une lame aiguisée. Gardez-la exempte de dépôts et de débris. Nettoyez fréquemment avec une brosse en fibres raides.
• Les lames étroites sont utilisées pour couper de petits cercles ou courbes alors que les lames plus larges sont plus adaptées à la coupe droite comme la coupe longitudinale.
• Dans la plupart des cas, une nouvelle lame donnera une meilleure performance et durera plus longtemps qu'une lame ré-aiguisée.
  • Assurez-vous que les guides de lame sont bien ajustés.
• Ne forcez ou tordez pas la lame autour d'une courbe ou d'un rayon très court.
• Alimentez la pièce dans la lame à une vitesse constante, laissez la lame couper, n'alimentez pas la pièce trop vite.
• N'appliquez pas de tension excessive sur la lame. La tension est uniquement nécessaire pour faire avancer la lame sans glisser sur les roues. Les lames étroites requièrent moins de tension que les lames plus larges.

ACCESSOIRES

Une gamme complète d'accessoires peut être obtenue auprès de votre fournisseur DELTA ^MD , des centres de service du fabricant DELTA ^MD , et des centres de services agréés DELTA ^MD . Rendez-vous sur notre site Web www.DeltaMachinery.com pour obtenir un catalogue en ligne ou pour connaître le nom du fournisseur le plus près de chez vous.

AVERTISSEMENT :

Étant donné que les accessoires autres que ceux offerts par DELTA ^MD n'ont pas été testés avec ce produit, leur utilisation pourrait s'avérer dangereuse. Pour assurer une utilisation des accessoires recommandés par DELTA ^MD devraient être utilisés avec ce produit.

GARANTIE

Pour l'enregistrement de votre outil auprès du service de la garantie, rendez-vous sur notre site à l'adresse www.DeltaMachinery.com.

Garantie limitée de cinq ans pour les produits neufs

DELTA ^MD réparera ou remplacera, à ses frais et à sa discrétion, tout nouvel appareil, pièce ou accessoire de l'appareil de DELTA ^MD qui, pour une usure normale, est jugé défectueux en raison d'un défaut de fabrication ou de matériau, à condition que le client retourne le produit prépayé à un centre de service du fabricant ou à un centre de service autorisé DELTA ^MD avec une preuve d'achat du produit dans les cinq ans après l'achat et offre à DELTA ^MD une occasion raisonnable de vérifier le défaut allégué au moyen d'une inspection. Pour tous les produits DELTA ^MD reconditionnés, la durée de garantie est de 180 jours. DELTA ^MD ne peut être tenu responsable de tout défaut confirmé issu de l'usure normale, d'une mauvaise utilisation, d'abus ou de réparations ou d'altérations faites ou expressément autorisées par quiconque autre qu'un centre de service ou un représentant de DELTA ^MD autorisé. En aucun cas, DELTA ^MD ne pourra être tenu pour responsable des dommages directs ou indirects résultant de produits défectueux. Certains États ne permettant pas l'exclusion ou la limitation des dommages directs ou indirects, la limitation ou exclusion peut ne pas s'appliquer à votre cas. Cette garantie est la seule garantie de DELTA ^MD , et elle devient le recours exclusif du client en ce qui concerne les produits défectueux; toute autre garantie, expresse ou implicite, que ce soit de la valeur marchande, de la capacité de remplir une fonction ou autre, est expressément exclue par DELTA ^MD . Pour plus de renseignements sur la couverture de la garantie et des informations sur les réparations sous garantie, rendez-vous sur notre site à l'adresse www.DeltaMachinery.com ou appelez le 1 800 223-7278. Cette garantie vous donne des droits légaux spécifiques et vous pouvez avoir d'autres droits qui sont différents selon les États ou provinces.

AMÉRIQUE LATINE : La présente garantie ne s'applique pas aux produits vendus en Amérique latine. Pour les produits vendus en Amérique latine, veuillez consulter les renseignements au sujet de la garantie pour un pays particulier figurant sur l'emballage, appeler la compagnie locale ou consulter notre site Web pour plus de renseignements au sujet de la garantie.

DELTA®

POWER EQUIPMENT CORPORATION

AIDE POUR LES PIÈCES, LE SERVICE OU LA GARANTIE

Tous les appareils et accessoires DELTA ^MD sont fabriqués selon des normes de qualité élevées et sont soutenus par un réseau de centres de service du fabricant DELTA ^MD et des centres de services DELTA ^MD autorisés. Pour en savoir davantage sur votre produit de qualité DELTA ^MD ou pour obtenir des pièces, du service, de l'aide concernant la garantie ou l'emplacement du centre de service le plus près de chez vous, veuillez composer le 1 800 223-7278.

PIÈCES DE RECHANGE

Utilisez uniquement des pièces de rechange identiques. Pour obtenir une liste de pièces ou commander des pièces, rendez-vous sur notre site à l'adresse www.DeltaMachinery.com. Vous pouvez aussi commander des pièces auprès de votre représentant local, du centre de service de garantie autorisé ou en appelant le responsable du service technique au 1 800 223-7278 pour recevoir une assistance personnalisée de la part d'un de nos représentants hautement qualifié.

REEMPLACEMENT GRATUIT DES ÉTIQUETTES DE MISE EN GARDE

Si vos étiquettes de mise en garde sont devenues illisibles ou si vous les avez perdues, composez le 1 800 223-7278 pour un remplacement gratuit.

1. LISEZ ET COMPRENEZ LE MANUEL D'INSTRUCTION AVANT D'UTILISER LA SCIE À RUBAN
2. Portez toujours une protection oculaire.
3. Ne portez pas de gants, cravates, bijoux ou vêtements amples.
4. Veillez au bon réglage du suivi de la lame et de la tension, des guides de lame et des paliers de butée.
5. Réglez le guide/protège-lame supérieur pour libérer la pièce de 1/4 po au maximum.
6. Serrez toujours les pièces fermement en place avant de couper et utilisez un support auxiliaire pour les matériaux longs.
7. Les protections doivent être en place et utilisées en permanence.
8. Gardez les mains à l'écart du chemin de la lame de la scie.
9. Ne retirez pas les pièces coincées ou coupées avant l'arrêt de la lame.
10. Déconnectez l'appareil de la source d'alimentation avant d'effectuer des réparations ou des réglages.
11. N'exposez pas à la pluie et n'utilisez pas dans des endroits humides.

Tous les outils de qualité auront besoin de service et/ou d'un remplacement de pièces à un moment donné. Pour des renseignements au sujet de DELTA ^MD Power Equipment Corporation, ses filiales en usine ou pour trouver un centre de service de garantie autorisé, rendez-vous sur notre site à l'adresse www.DeltaMachinery.com ou appelez notre service à la clientèle au 1 800 223-7278. Toutes les réparations réalisées par nos centres de service sont entièrement garanties contre les défauts de matériau et de fabrication. Nous ne pouvons garantir les réparations réalisées ou tentées par d'autres. En appelant ce numéro, vous pouvez également obtenir des réponses 24 heures sur 24 aux questions les plus fréquemment posées. Pour obtenir plus de renseignements, vous pouvez aussi nous écrire à l'adresse DELTA ^MD Power Equipment Corporation, 99 Roush Street, Anderson, SC 29625 - A l'attention de : Responsable du service technique. Assurez-vous de fournir tous les renseignements présents sur la plaque de votre outil (numéro de modèle, type, numéro de série, code de date, etc.)

1. LISEZ ET COMPRENEZ LE MANUEL D'INSTRUCTION AVANT D'UTILISER LA SCIE À RUBAN.
2. Portez toujours une protection oculaire.
3. Ne portez pas de gants, cravates, bijoux ou vêtements amples.
4. Veillez au bon réglage du suivi de la lame et de la tension, des guides de lame et des paliers de butée.
5. Réglez le guide/protège-lame supérieur pour libérer la pièce de 1/4 po au maximum.
6. Serrez toujours les pièces fermement en place avant de couper et utilisez un support auxiliaire pour les matériaux longs.
7. Les protections doivent être en place et utilisées en permanence.
8. Gardez les mains à l'écart du chemin de la lame de la scie.
9. Ne retirez pas les pièces coincées ou coupées avant l'arrêt de la lame.
10. Déconnectez l'appareil de la source d'alimentation avant d'effectuer des réparations ou des réglages.
11. N'exposez pas à la pluie et n'utilisez pas dans des endroits humides.
