Smart Home Panel 3 - Panneau électrique ECOFLOW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau électrique intelligent pour gestion de l'énergie domestique
Modèles disponibles	32 circuits (EF-SHP-32) et 24 circuits (EF-SHP-24)
Dimensions (32 circuits)	1 150 × 365 × 188 mm
Dimensions (24 circuits)	1 049 × 365 × 188 mm
Poids (32 circuits)	40,3 ± 0,2 kg
Poids (24 circuits)	28,7 ± 0,2 kg
Protection du boîtier	NEMA 3R (résistant à la pluie)
Méthode d'installation	Montage en surface ou semi-encastré
Tension d'entrée nominale	120/240 V~ (phase divisée) ou 208 Y/120 V~ (triphasé)
Fréquence nominale	60 Hz
Courant max. réseau	160 A (dispositif de protection 200 A)
Circuits de dérivation (32 circuits)	8 × 90 A et 24 × 60 A
Circuits de dérivation (24 circuits)	24 × 60 A
Méthodes de communication	Bluetooth, WLAN, Ethernet, CAN, RS485
Certifications	UL 67, UL 869A, UL 916, UL 1741, CSA C22.2 #29, #205, #107.1
Température de fonctionnement	-30 à 50 °C
Humidité de fonctionnement	Jusqu'à 100 % HR (avec condensation)
Altitude max.	≤ 3 000 m
Disjoncteurs compatibles	Eaton, Square D, Siemens, ABB (GE) – voir notice pour modèles précis
Boîtier d'entrée intelligent inclus	Oui, pour connexion au système de stockage EcoFlow
Installation requise	Par un électricien qualifié
Garantie	Se référer à la documentation produit

FOIRE AUX QUESTIONS - Smart Home Panel 3 ECOFLOW

Quels types de disjoncteurs sont compatibles avec le Smart Home Panel 3 ?

Le panneau est compatible avec les disjoncteurs des marques Eaton, Square D, Siemens et ABB (GE). Consultez le manuel pour la liste détaillée des modèles et ampérages acceptés (ex. BR, HOM, QP, THQL).

Puis-je utiliser le Smart Home Panel 3 comme sous-panneau ?

Oui, en configuration sous-panneau, vous devez dévisser la liaison entre le neutre et la terre. Suivez les instructions dans le manuel d'installation.

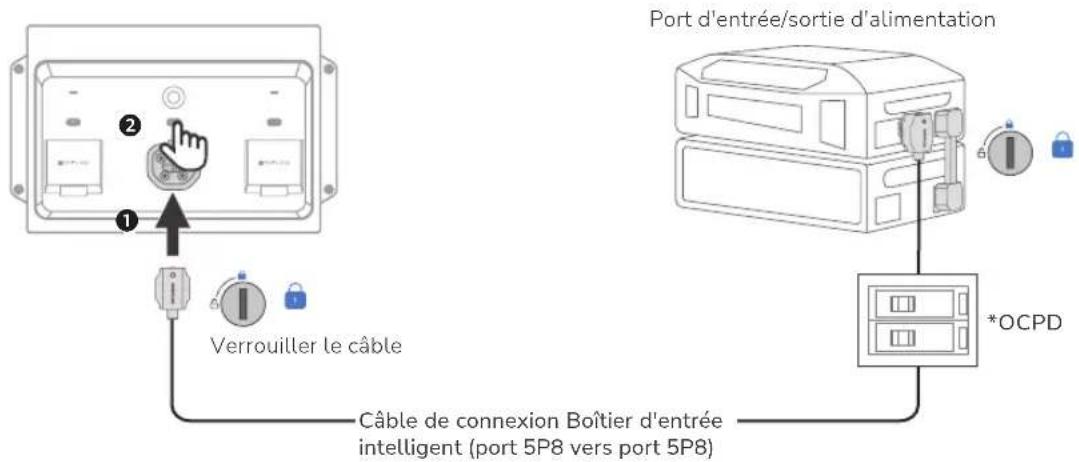

Comment connecter le panneau au système de stockage EcoFlow ?

Utilisez le boîtier d'entrée intelligent fourni. Connectez-le au panneau via le câble 5P8 (inclus) et au système de stockage (DELTA Pro Ultra) via les bornes appropriées. Un OCPD est recommandé entre le boîtier et la batterie.

Le panneau est-il adapté à une installation extérieure ?

Oui, le boîtier est classé NEMA 3R, résistant à la pluie. Il peut être installé à l'intérieur ou à l'extérieur, mais évitez les zones inondables ou les atmosphères explosives.

Comment réinitialiser les relais en cas de panne ?

Lorsque l'application affiche l'erreur 2005 (défaillance du relais principal), basculez les interrupteurs RÉSEAU et BATTERIE dans l'ordre : d'abord RÉSEAU sur OFF, puis BATTERIE sur OFF, puis ON, puis RÉSEAU sur ON. Consultez le manuel pour le schéma.

Quels sont les modes de communication disponibles ?

Le panneau prend en charge Bluetooth, WLAN, Ethernet, CAN et RS485. Utilisez l'application EcoFlow pour la configuration initiale via Wi-Fi ou Ethernet.

Quelle est la puissance maximale des circuits de dérivation ?

Pour la version 32 circuits, les circuits supérieurs acceptent 90 A max (disjoncteur 125 A) et les circuits inférieurs 60 A max (disjoncteur 80 A). Pour la version 24 circuits, tous les circuits sont limités à 60 A max.

Comment mettre à jour le firmware du panneau ?

Après installation et configuration, ouvrez l'application EcoFlow, accédez à la page principale du système et vérifiez les mises à jour. Suivez les instructions pour installer la dernière version.

Puis-je connecter un chargeur de véhicule électrique au panneau ?

Oui, le port CAN est réservé pour la connexion au chargeur de VE EcoFlow. Consultez le manuel pour les détails de câblage.

Que faire en cas de perte de la notice d'utilisation ?

Téléchargez la notice complète au format PDF sur le site support.ecoflow.com ou scannez le QR code fourni dans la boîte.

MODE D'EMPLOI Smart Home Panel 3 ECOFLOW

Installation Guide Guide d'installation

V1.0

EcoFlow Smart Home Panel 3 (32 circuits & 24 circuits)

Panneau EcoFlow Smart Home 3 (32 circuits et 24 circuits)

User Manual Manuel d'utilisation

• This document applies to both the 32-circuit and 24-circuit versions of the EcoFlow Smart Home Panel. Illustrations are based on the 32-circuit model.
  Ce document s'applique aux versions à 32 et 24 circuits du panneau Smart Home d'EcoFlow. Les illustrations sont basées sur le modèle à 32 circuits.
• All images in this document are for reference only. For the latest documents, please scan the QR code or visit: Toutes les images de ce document sont fournies à titre indicatif. Pour consulter la dernière version des documents scannez le code QR ou visitez :
  https://www.ecoflow.com/support/download

Contents

19 Consignes de sécurité

19 Clause de non-responsabilité

19 Signification des symboles

19 Symboles de sécurité

19 Consignes de sécurité importantes

20 Spécifications techniques

20 Panneau EcoFlow Smart Home 3 (32 circuits)

21 Panneau EcoFlow Smart Home 3 (24 circuits)

22 Déballage et préparation

22 Contenu de la boîte

22 Préparation des matériaux et des outils

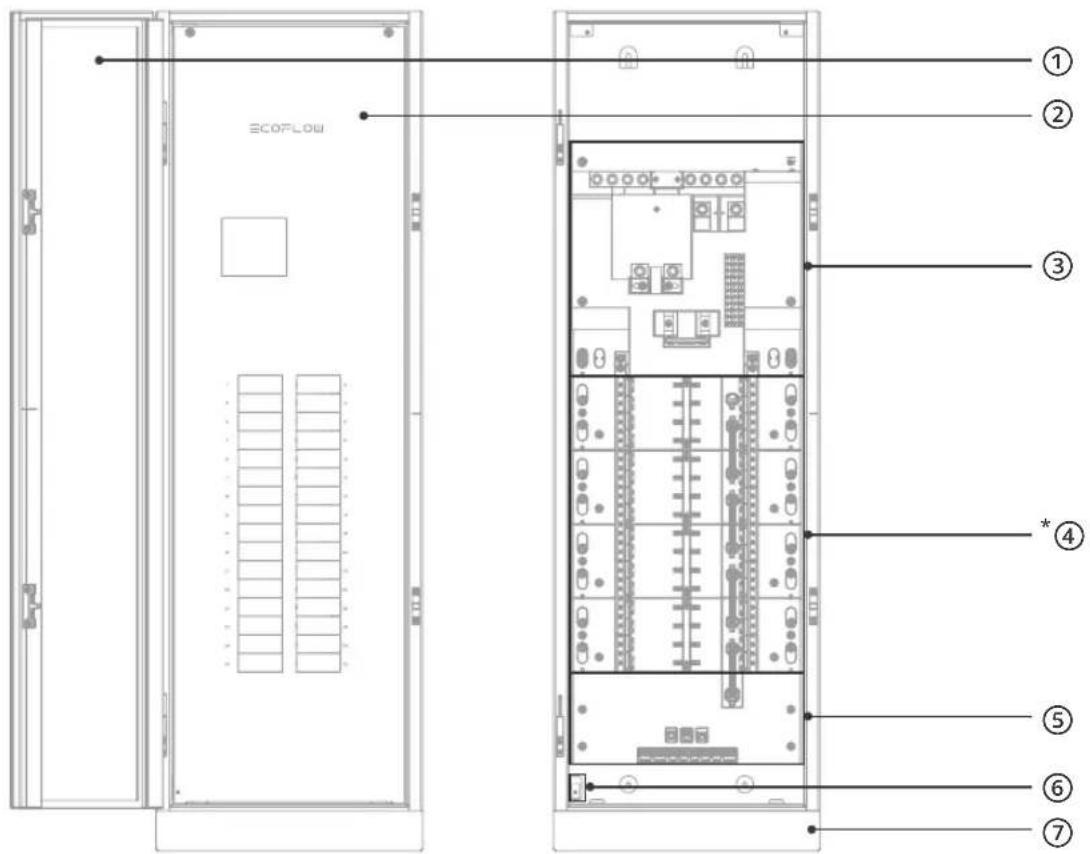

23 Présentation du produit

24 Installation

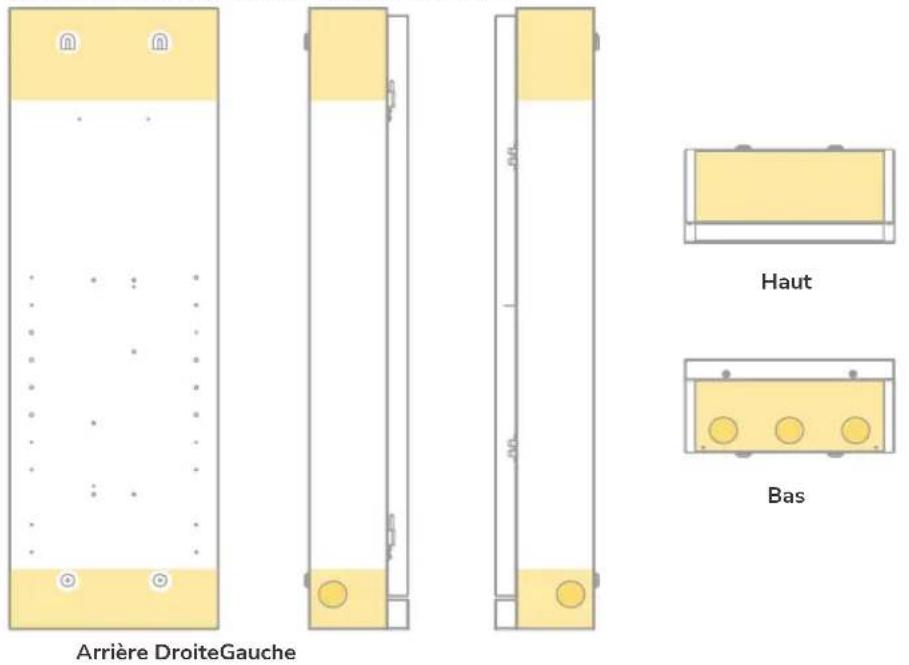

24 Réglage des entrées de câbles

24 Montage

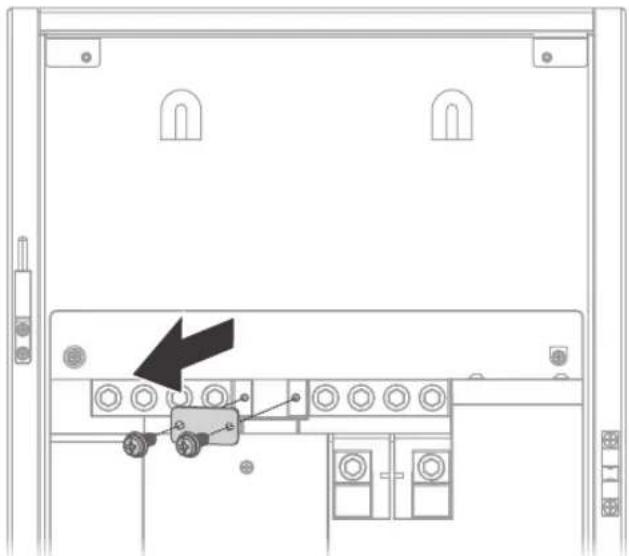

26 Réglage du sous-panneau (facultatif)

27 Câblage

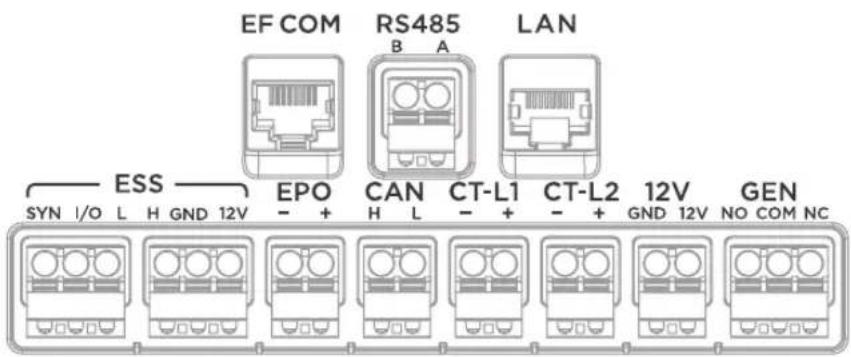

28 Communication

29 Installation du boîtier d'entrée intelligent EcoFlow

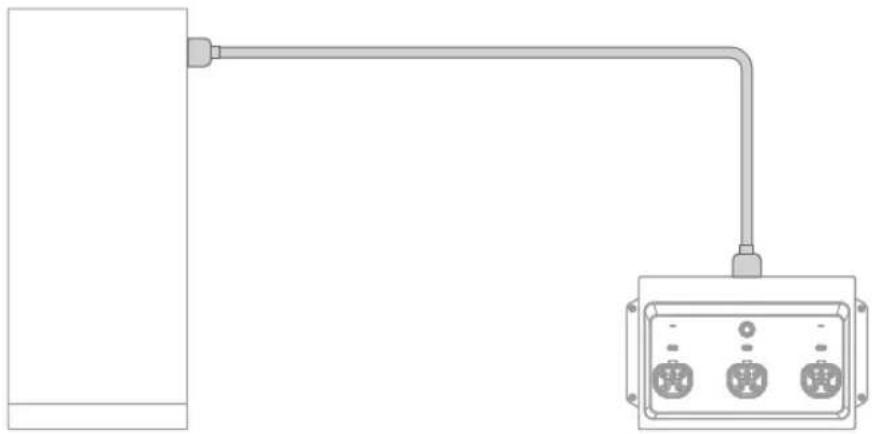

29 Avant l'installation : préparation du site

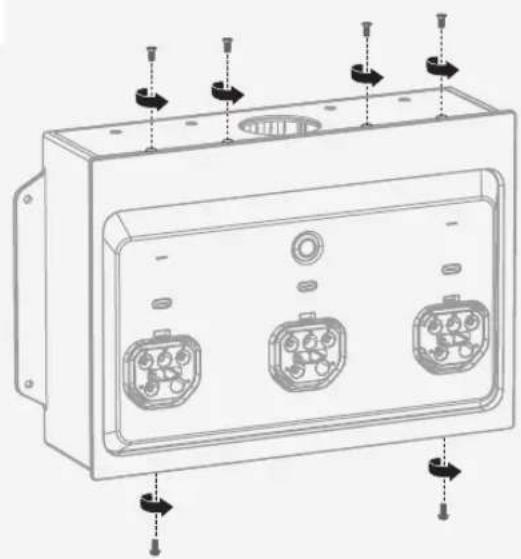

29 Étape 1 : Fixation murale du boîtier d'entrée

30 Étape 2 : Câblage

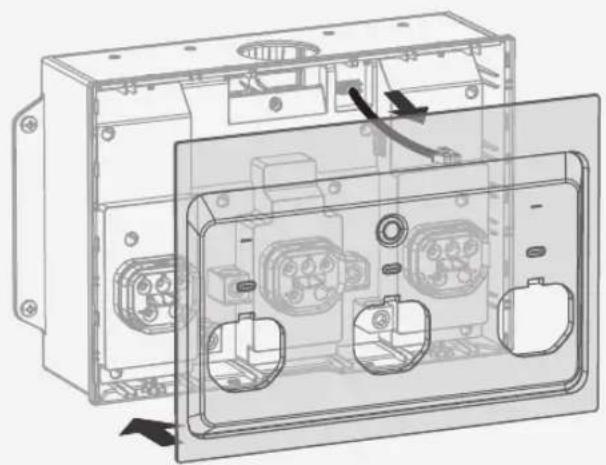

31 Étape 3 : Réinstallation du boîtier d'entrée

31 Étape 4 : Se connecter au système de stockage

31 Finalisation de l'installation

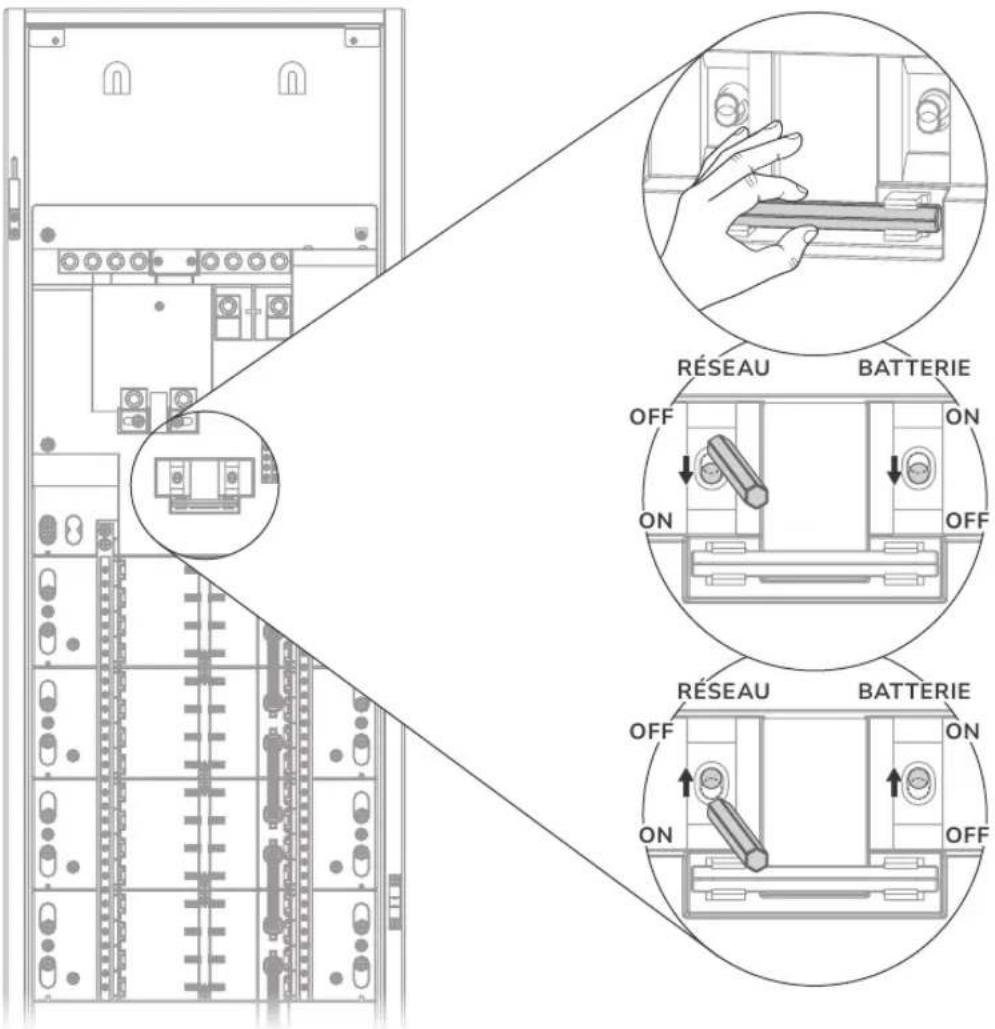

33 Réinitialisation des relais en cas de panne

33 Mise en service du système

35 Compatibilité des disjoncteurs

35 Disjoncteur principal

35 Disjoncteur de dérivation

Safety Instructions

Disclaimer

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage, et
(2) L'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CAN ICES(B) / NMB(B)

RF Exposure Statement / Déclaration relative à l'exposition aux RF

Cet émetteur ne doit pas être co-placé ni fonctionner en même temps qu'aucune autre antenne ou émetteur.

Cet équipement doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Consignes de sécurité

Clause de non-responsabilité

Ce produit est livré avec la documentation imprimée essentielle pour l'installation et l'utilisation de base. Pour obtenir des manuels détaillés, des ressources et les informations les plus récentes sur le produit, visitez le site https://www.ecoflow.com/support/download. Veuillez lire et prendre connaissance de l'intégralité de la documentation du produit avant toute utilisation. Une utilisation inappropriée peut entraîner des blessures graves, des dommages ou des pertes matérielles. En utilisant ce produit, vous acceptez toutes les conditions décrites dans la documentation associée. EcoFlow n'est pas responsable des pertes, dommages ou blessures causés par une mauvaise utilisation ou une non-conformité.

Signification des symboles

Le tableau suivant décrit les symboles couramment utilisés dans ce document. Toutes les instructions et tous les avertissements figurant sur l'équipement ou dans les documents en lien avec celui-ci ne font que compléter les lois et réglementations locales.

Symbole Description
AVIS	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut endommager l'équipement ou entraîner une perte de données, une détérioration des performances ou des résultats imprévus.L'AVIS concerne des pratiques qui ne sont pas liées à des blessures corporelles.
	Ce symbole indique des informations supplémentaires qui facilitent l'utilisation du produit.

Symboles de sécurité

Symbole Description
	Attention ! Risque de danger1. Débranchez l'équipement de toutes les sources de tension avant toute intervention d'entretien.2. Ne pas débrancher sous tension.
	Attention ! Risque de choc électriqueNe pas retirer le couvercle (ni le dos). Aucune pièce réparable par l'utilisateur à l'intérieur. Confier l'entretien à un technicien qualifié.
	Consulter la documentationLisez toute la documentation fournie avec le produit.
	Mise à la masseIndique l'emplacement de connexion du conducteur de protection (PE).

Consignes de sécurité importantes

- CONSULTEZ LE MANUEL, LA BROCHURE OU LA FEUILLE D'INSTRUCTIONS AVANT D'INSTALLER LE TABLEAU ÉLECTRIQUE.

• RISQUE D'ÉLECTROCUTION : PLUSIEURS INTERRUPTEURS DE DÉCONNEXION PEUVENT ÊTRE NÉCESSAIRES POUR METTRE L'ÉQUIPEMENT HORS TENSION AVANT L'ENTRETIEN.
• LA DÉSACTIVATION DE LA SOURCE D'ÉNERGIE PARALLÈLE NE MET PAS CE PANNEAU HORS TENSION. COUPEZ L'ALIMENTATION DE TOUTES LES SOURCES ALIMENTANT CET ÉQUIPEMENT AVANT DE TRAVAILLER À L'INTÉRIEUR.
• LES BORNES DE LIGNE ET DE CHARGE PEUVENT ÊTRE SOUS TENSION LORSQUE LE DISJONCTEUR EST EN POSITION OUVERTE (DÉSACTIVÉ).

Informations générales

1. Usage prévu : convient pour une utilisation comme équipement de service (excepté au Canada).
2. Ces instructions d'entretien sont destinées à être utilisées uniquement par du personnel qualifié. Pour réduire le risque de choc électrique, n'effectuez aucun entretien autre que celui spécifié dans le mode d'emploi, sauf si vous êtes qualifié pour le faire.
3. Veuillez lire attentivement la documentation du produit avant d'installer, d'utiliser ou d'entretenir cet équipement.
4. L'installation de cet équipement doit être conforme aux normes locales, aux normes nationales de sécurité électrique et aux instructions du fabricant.
5. PLUS D'UN CIRCUIT ACTIF. DÉBRANCHEZ TOUTES LES SOURCES D'ALIMENTATION AVANT DE PROCÉDER À L'ENTRETIEN.
6. Il existe un risque élevé de choc électrique ou de brûlures graves en raison des tensions élevées de l'équipement.

Utilisation

1. Utilisez un équipement de protection individuelle (EPI) approprié et suivez les pratiques de travail sécuritaires de rigueur en présence d'électricité.
2. Des méthodes de câblage conformes au Code national de l'électricité, ANSI/NFPA 70 doivent être utilisées.
3. Risque de choc électrique : ne touchez pas les câbles ou pièces électriques exposés à mains nues.
4. Veillez à ne pas vous blesser lorsque vous déplacez des objets lourds.
5. N'installez pas et n'utilisez pas l'équipement dans un endroit où sont entreposés des matériaux inflammables ou explosifs.
6. Vérifiez que l'équipement et les câbles ne sont pas endommagés avant l'installation. N'installez pas l'équipement ou les câbles s'ils sont endommagés de quelque manière que ce soit.
7. Coupez toute alimentation électrique de cet équipement avant l'installation. Déconnectez chaque circuit individuellement avant de procéder à l'entretien. Les sources de tension CA sont raccordées à l'intérieur de cet équipement.
8. Utilisez toujours un appareil de détection de tension de capacité appropriée pour confirmer que l'alimentation est coupée.

9. Pendant le processus de perçage, recouvrez l'équipement intérieur pour empêcher les débris de tomber dans l'équipement et éliminez les débris après le perçage pour éviter toute interférence avec l'équipement.

10. N'endommagez pas, ne salissez pas et ne recouvrez pas les étiquettes d'avertissement apposées sur l'appareil. Toutes les étiquettes doivent être visibles après l'installation.

11. Avant d'utiliser l'équipement, vérifiez les connexions électriques pour vous assurer que l'équipement est mis à la terre de manière fiable et permanente.
12. Ne placez aucun objet sur le dessus du produit pendant le fonctionnement.
13. Pour mettre complètement le produit hors tension, l'utilisateur DOIT ouvrir les disjoncteurs en amont et débrancher physiquement toutes les batteries ou alimentations. Le non-respect de cette consigne peut entraîner un risque d'électrocution.
14. Ne placez ni n'installez aucun objet inflammable ou potentiellement explosif à proximité du produit ou dans des atmosphères explosives.
15. N'insérez aucun objet étranger dans aucune partie de l'équipement.
16. Ne connectez pas de systèmes de survie, d'autres équipements médicaux ou toute autre utilisation où une défaillance du produit pourrait entraîner des blessures ou la mort à des circuits pouvant être commutés à distance.
17. Replacez tous les appareils, les portes et les capots avant de mettre cet équipement sous tension.
18. Si les câbles sont endommagés, ils doivent être remplacés par le fabricant, le service clientèle ou un personnel qualifié pour éviter tout risque de sécurité.
19. N'utilisez pas de solvants pour nettoyer l'équipement.
20. N'utilisez pas de pièces ou d'accessoires autres que ceux spécifiés pour une utilisation avec l'équipement.
21. Lors de l'installation de l'équipement, les vis doivent être serrées en fonction du couple de serrage spécifié à l'aide d'un outil spécial.

Environnement

1. N'installez pas et n'utilisez pas l'équipement lors d'événements météorologiques extrêmes tels que la foudre, la neige, les fortes pluies, les vents violents, etc.
2. Installez l'équipement dans un endroit protégé contre les dommages causés par les inondations. Assurez-vous qu'aucune source d'eau ne se trouve au-dessus ou à proximité de l'équipement, y compris des tuyaux de descente, des gicleurs ou des robinets.
3. L'équipement doit être éliminé conformément aux codes et réglementations locaux.
4. Conservez le produit hors de portée des enfants ou des animaux.
5. Cet appareil a été conçu pour un usage domestique uniquement.

Spécifications techniques

Panneau EcoFlow Smart Home 3 (32 circuits)

Informations générales
Modèle	EF-SHP-32
Dimensions	1 150 × 365 × 188 mm
Poids net	40,3 ± 0,2 kg
Protection du boîtier	NEMA 3R, résistant à la pluie
Méthode d'installation	Montage en surface ou semi-encastré
Nombre de circuits de dérivation de charge	90 A × 8, 60 A × 24
Paramètres électriques du système

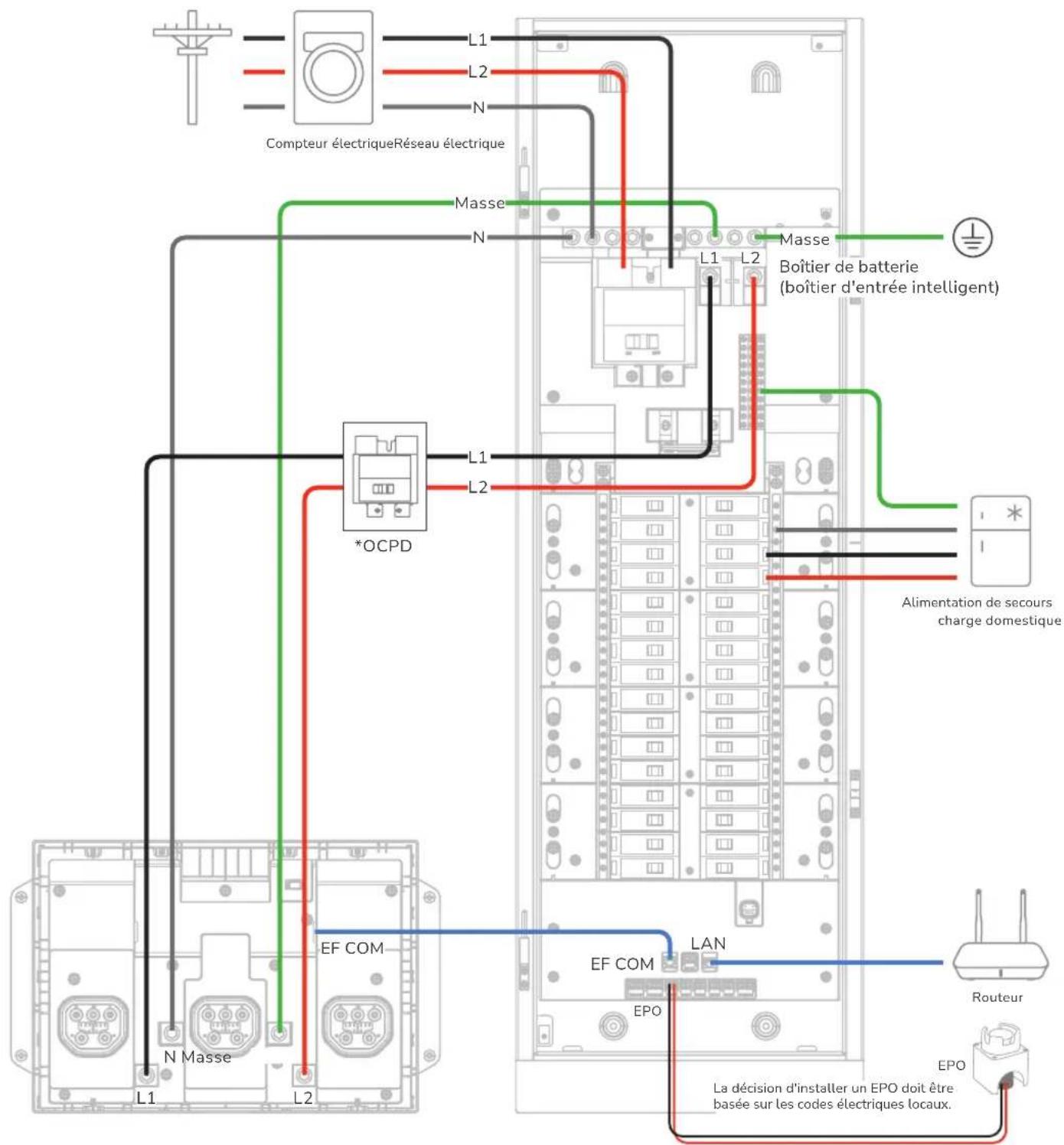

Connexion au réseau	L1/L2/N/GND
Tension d'entrée nominale	120/240 V~ (phase divisée)208 Y/120 V~, 3 W (à partir de 3 ∅ 4 W)
Fréquence nominale	60 Hz
Courant continu max. pour les cosses du réseau	160 A
Courant continu pour les cosses du boîtier de batterie	150 A
Puissance nominale réseau	Courant continu max. 160 A (dispositif de protection contre les surintensités 200 A)
Puissance nominale du circuit de dérivation	Courant continu max. 90 A (dispositif de protection contre les surintensités 125 A) Courant continu max. 60 A (dispositif de protection contre les surintensités 80 A)
Classement barre de bus	200 A
Courant de court-circuit d'entrée max.	22 kA rms
Méthode de communication	Bluetooth, WLAN, Ethernet, CAN, RS485
Certificats	UL 67, UL 869A, UL 916, UL 1741, norme CSA C22.2 # 29, norme CSA C22.2 # 205, norme CSA C22.22 # 107.1
Environnement
Température de fonctionnement	-30 à 50 °C
Température de stockage	-30 à 50 °C
Humidité de fonctionnement	Jusqu'à 100 % d'humidité relative, avec condensation
Altitude d'utilisation max.	≤ 3 000 m

Panneau EcoFlow Smart Home 3 (24 circuits)

Informations générales
Modèle	EF-SHP-24
Dimensions	1 049 x 365 x 188 mm
Poids net	28,7 ± 0,2 kg
Protection du boîtier	NEMA 3R, résistant à la pluie
Méthode d'installation	Montage en surface ou semi-encastré
Nombre de circuits de dérivation de charge	60 A x 24
Paramètres électriques du système
Connexion au réseau	L1/L2/N/GND
Tension d'entrée nominale	120/240 V~ (phase divisée)208 Y/120 V~, 3 W (à partir de 3 ∅ 4 W)
Fréquence nominale	60 Hz
Courant continu max. pour les cosses du réseau	160 A
Courant continu pour les cosses du boîtier de batterie	150 A
Puissance nominale réseau	Courant continu max. 160 A (dispositif de protection contre les surintensités 200 A)
Puissance nominale du circuit de dérivation	Courant continu max. 60 A (dispositif de protection contre les surintensités 80 A)
Classement barre de bus	160 A
Courant de court-circuit d'entrée max.	22 kA rms
Méthode de communication	Bluetooth, WLAN, Ethernet, CAN, RS485
Certificats	UL 67, UL 869A, UL 916, UL 1741, norme CSA C22.2 # 29, norme CSA C22.2 # 205, norme CSA C22.22 # 107.1
Environnement
Température de fonctionnement	-30 à 50 °C
Température de stockage	-30 à 50 °C
Humidité de fonctionnement	Jusqu'à 100 % d'humidité relative, avec condensation
Altitude d'utilisation max.	≤ 3 000 m

Déballage et préparation

I Contenu de la boîte

(porte et couvercle de façade emballés séparément)

Modèle de marquage Vis ST5,5 × 32 mm (x9) Support de disjoncteur (×4)

Boîtier d'entrée intelligent EcoFlow (mise à niveau Panneau Smart Home 2) (x1)

Câble de connexion Boîtier d'entrée intelligent EcoFlow (port 5P8 vers port 5P8) (x1)

Vis M3×8 mm (×10) Vis PT4×10 mm (×1)

I Préparation des matériaux et des outils

- Matériaux

Disjoncteur principal : 100-200A

*Voir « Compatibilité des disjoncteurs » pour plus de détails.

Disjoncteur de dérivation :

125 A max, prise en charge AFCI/GFCI, type enfichable *Voir « Compatibilité des disjoncteurs » pour plus de détails.

Conducteurs pour l'alimentation du réseau, l'alimentation de secours et les charges,

cuivre ou aluminium, température nominale minimale de 75 °C.

Pour les disjoncteurs de dérivation supérieurs à 80 A : classés pour un minimum de 90 °C.

*Voir « Câblage » pour vérifier les spécifications du câblage.

Câble pour la communication Ethernet et boîtier d'entrée intelligent :

CAT6, T568B direct, blindé, marqué STP ou SFTP

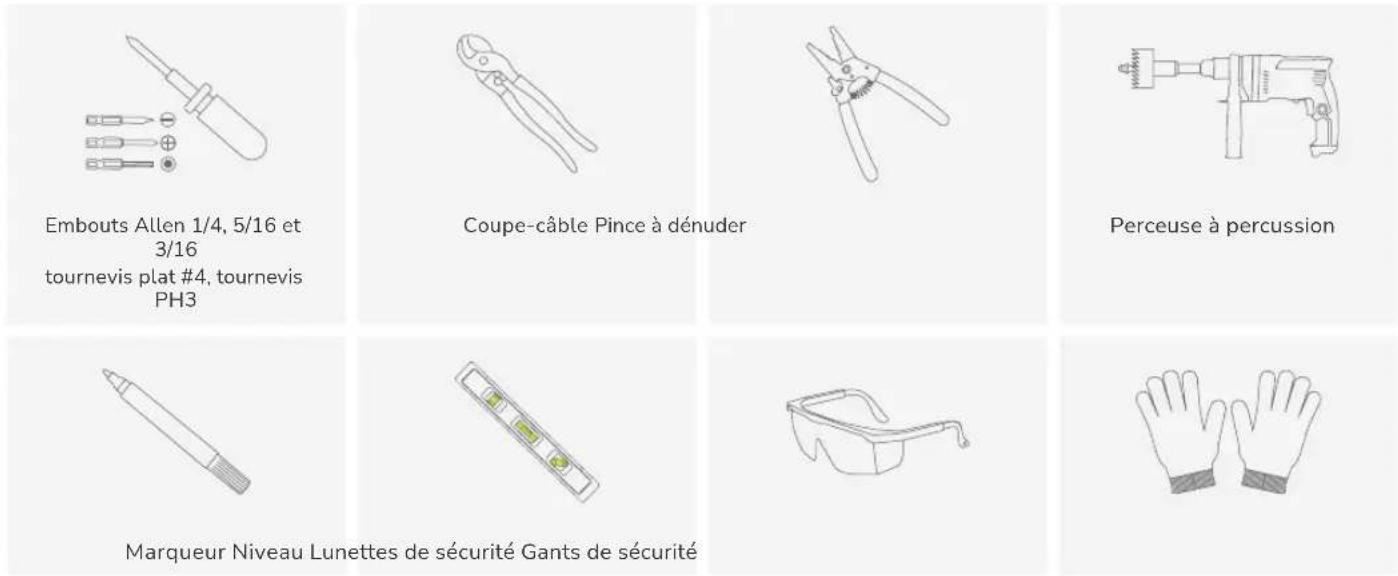

• Outils d'installation standard

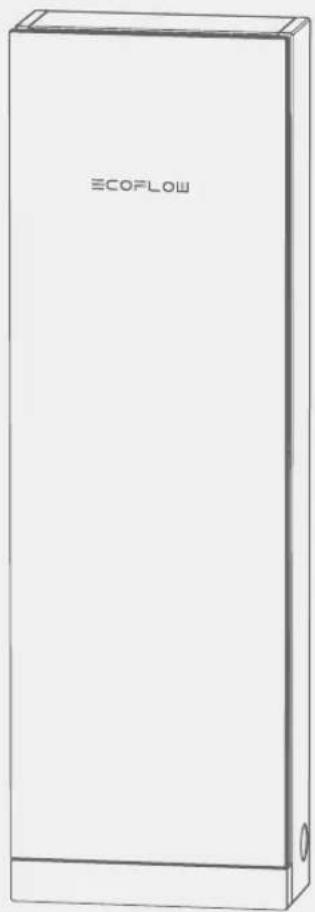

Présentation du produit

① Porte
⑤ Module de communication
② Couvercle de façade
⑥ Détection du couvercle de façade
③ Module de disjoncteur principal
⑦ Antenne
④ Module de disjoncteur de dérivation
*Comparé au Panneau Smart Home 3 (24 circuits), le Panneau Smart Home 3 (32 circuits) intègre un module intelligent supplémentaire de 100 A.

Installation

I Réglage des entrées de câbles

5 découpes extensibles prédéfinies : découpes 1-3/4"

Si vous devez percer d'autres entrées de câbles, recouvrez l'intérieur de l'équipement pour empêcher les débris d'y tomber. Nettoyez les débris après le perçage pour éviter toute interférence avec l'équipement. Il est recommandé d'utiliser une perforatrice hydraulique. Après avoir retiré les découpes, il est essentiel de corriger les arêtes vives pour éviter d'endommager les gaines des câbles. Vous pouvez y parvenir soit en lissant les bords à l'aide d'une lime ou d'un outil d'ébavurage, soit en utilisant des gaines ou des douilles pour protéger les fils lors de leur passage.

Les points d'entrée autorisés sont la zone surlignée en jaune ci-dessous.

I Montage

Le panneau peut être installé en surface ou semi-encastré.

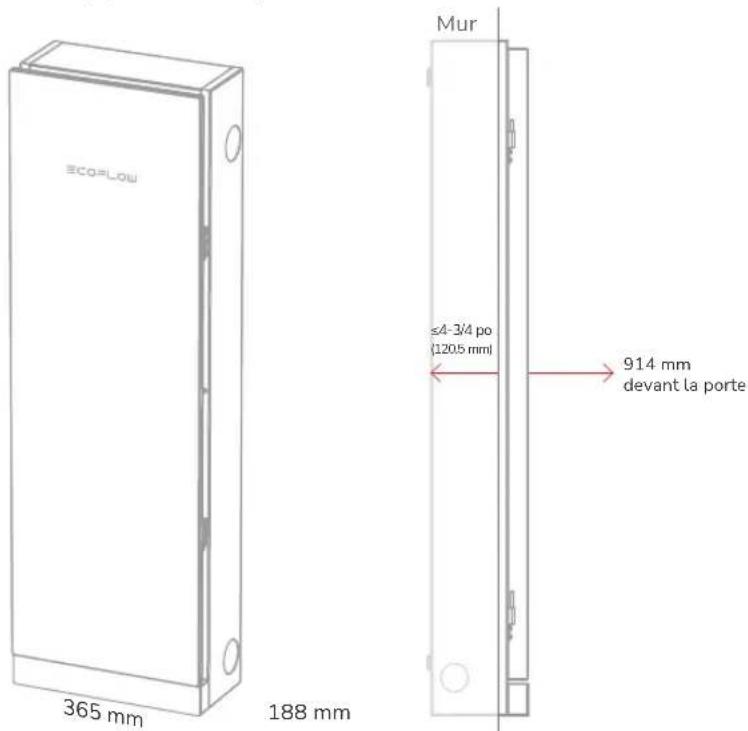

• Dégagement

Maintenez 4 cm du côté pivotant de la porte pour vous assurer que la porte à panneau peut s'ouvrir à 90°. En cas de montage semi- encastré, la profondeur d'encastrement du produit dans le mur ne doit pas dépasser 120,5 mm. Sinon, cela limite l'accès au panneau. La hauteur d'installation du panneau doit être conforme aux réglementations locales. Les autres équipements associés à l'installation électrique et situés au-dessus ou au-dessous de l'équipement électrique ne doivent pas dépasser à plus de 150 mm de l'avant de l'équipement électrique.

24 circuits : 1049 mm

32 circuits : 1150 mm

• Montage du panneau

Marquez et pré-installez quatre vis dans le mur, en laissant environ 1/3 de chaque vis exposé. Ensuite, montez le panneau sur les vis et serrez complètement les quatre vis pour le fixer.

1

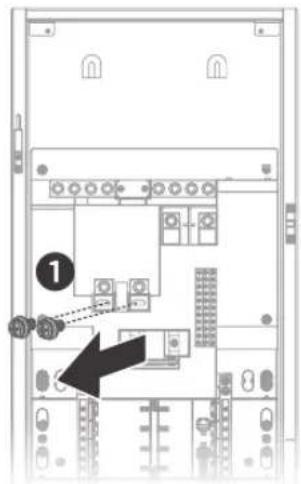

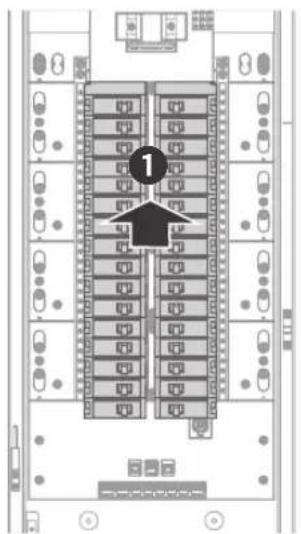

• Montage des disjoncteurs

Appliquez de la pâte conductrice sur la borne inférieure du MCCB. La pâte conductrice doit respecter les spécifications suivantes : coefficient de stabilité de résistance de contact >0,8 ; plage de températures de -30 °C à 105 °C.

- Disjoncteur principal

- Disjoncteur de dérivation

Pour le Panneau EcoFlow Smart Home 3 (32 circuits) :

• Le module intelligent 100 A doit être installé à la partie inférieure du panneau.
• L'intensité de courant continu maximale de chaque circuit de branchement du module intelligent 100 A est de 90 A.

I Réglage du sous-panneau (facultatif)

En cas d'utilisation comme sous-panneau, dévissez la liaison entre le neutre et la terre.

Risque de choc électrique. Avant de procéder au câblage, assurez-vous que l'alimentation est coupée. Assurez-vous que les disjoncteurs principal et de dérivation sont en position OFF.

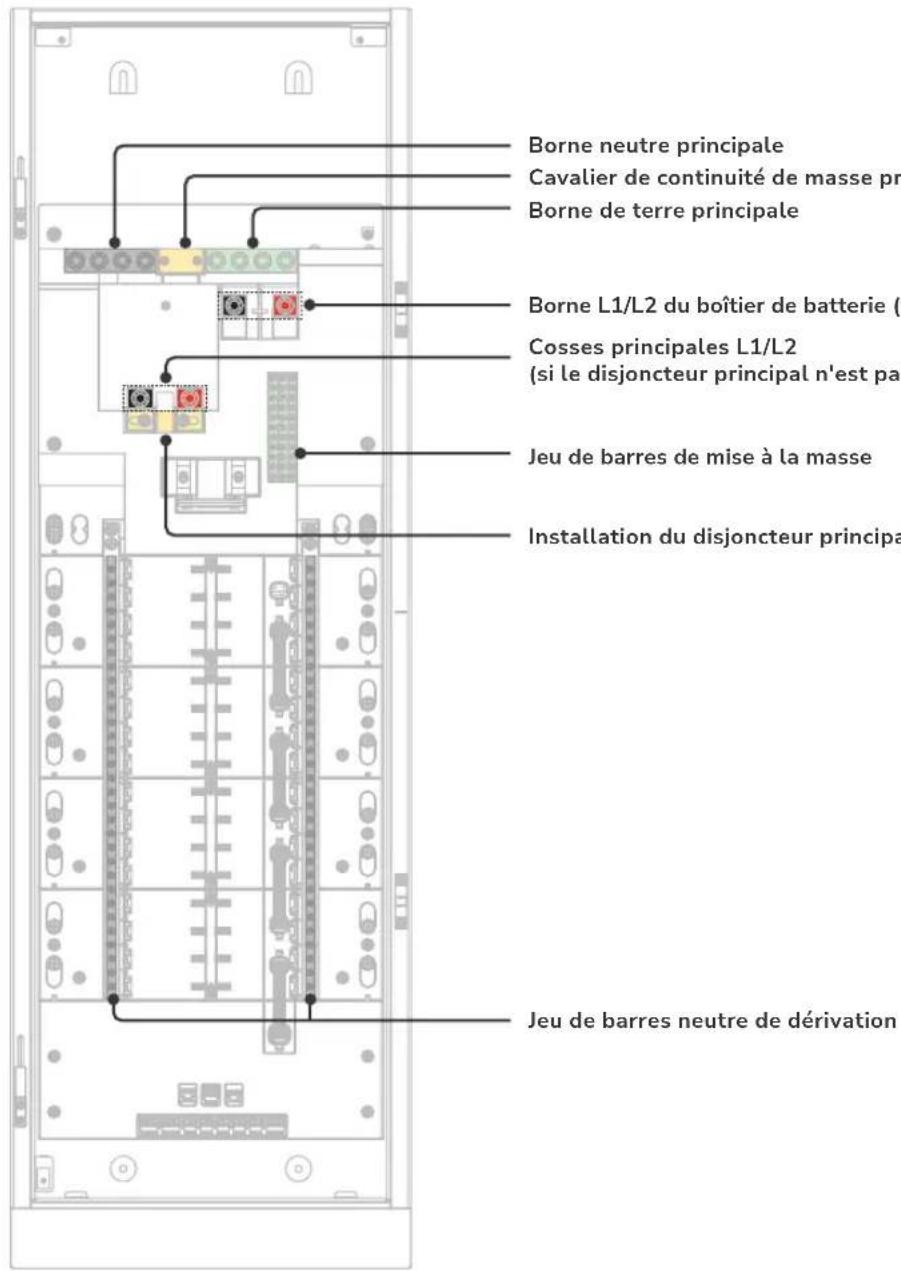

Borne Calibre de fil		Longueur de fil à dénuder	Taille de l'outil Couple
Cosses principales (L1, L2)	Fil de cuivre : ≥ 3/0 AWG Fil d'aluminium : ≥ 250 kcmil	20 mm 5/16 po hexagonal	31,1 N·m pour 3/0 AWG - 250 kcmil 12,4 N·m pour 6 AWG - 2/0 AWG
Borne du boîtier de batterie	Fil de cuivre : ≥ 1/0 AWG Fil d'aluminium : ≥ 3/0 AWG	20 mm 5/16 po hexagonal	31,1 N·m pour 3/0 AWG - 250 kcmil 12,4 N·m pour 6 AWG - 2/0 AWG
Borne neutre principale	6 AWG - 250 kcmil 22 mm 5/16	po hexagonal
Borne de terre principale	6 AWG - 250 kcmil 22 mm 5/16	po hexagonal
Jeu de barres neutre de dérivation	14 AWG - 4 AWG 9 mm 3/16	pouce plat 2,9 N·m
Jeu de barres de mise à la masse	14 AWG - 4 AWG 9 mm 3/16	pouce plat 2,9 N·m

Pour les exigences de câblage des disjoncteurs, reportez-vous aux instructions sur les disjoncteurs.

I Communication

• Définition du port de communication

Port de communication	Description
EF COM Se connecte au boîtier d'entrée intelligent EcoFlow
RS485 Port de communication réservé
LAN	Connexion Ethernet
ESS Réservé
EPO	Ce port est court-circuité par un cavalier avant que le produit ne quitte l'usine. Si vous devez connecter l'EPO, retirez d'abord le cavalier, puis connectez l'EPO conformément à la réglementation locale.
CAN	Port de communication réservé pour la connexion au chargeur de véhicule électrique EcoFlow ou pour la connexion en parallèle du panneau
CT-L1 Se connecte à CT
CT-L2 Se connecte à CT
12 V Port de sortie d'alimentation 12 V CC réservé
GEN Réservé

Installation du boîtier d'entrée intelligent EcoFlow

Il n'est pas recommandé de monter le boîtier d'entrée intelligent à l'envers.

I Avant l'installation : préparation du site

Boîtier NEMA 3R Installer le panneau à l'intérieur ou à l'extérieur
Boîtier NEMA 1 Installer le boîtier à l'intérieur et éviter l'eau

I Étape 1 : Fixation murale du boîtier d'entrée

1

• Risque de choc électrique. Avant de procéder au câblage, assurez-vous que l'alimentation est coupée.
• Installez des dispositifs de protection contre les surintensités (OCDP) entre le boîtier et le stockage de la batterie, conformément à la réglementation locale.

Les informations générales sur les bornes sont répertoriées ci-dessous :

Borne *Calibre de fil		Longueur de fil à dénuder	Couple Outil
L1, L2, N, GND sur le boîtier d'entrée intelligent	Fil de cuivre : ≥ 1/0 AWG Fil d'aluminium : ≥ 3/0 AWG	20 mm	12,4 N·m pour 6 AWG-2/0 AWG 31,1 N·m pour 3/0 AWG-250 kcmil	5/16 po hexagonal

*La sélection des câbles dans ce tableau est basée sur un courant par défaut de 150 A.

La longueur maximale entre le boîtier d'entrée intelligent et le panneau est de 30 m.

L'illustration suivante est un exemple d'utilisation du produit comme panneau principal et de connexion au boîtier de batterie (boîtier d'entrée intelligent)

*La classe de l'OCPD doit être conforme aux codes électriques locaux. Un disjoncteur 200 A, 2P est recommandé, avec des câbles d'une section minimale de 3/0 AWG (cuivre) ou 250 kcmil (aluminium).

I Étape 3 : Réinstallation du boîtier d'entrée

1

I Étape 4 : Se connecter au système de stockage

S'il est exigé par les codes électriques locaux, installez un dispositif de protection contre les surintensités (OCPD) entre le boîtier et le système de stockage de batteries.

Pour EcoFlow DELTA Pro Ultra (max. 3 unités) / EcoFlow DELTA Pro Ultra X (max. 3 unités)

*Le calibre de l'OCPD doit être conforme aux réglementations locales. Il est recommandé d'utiliser un disjoncteur bipolaire de 70 A.

I Finalisation de l'installation

1. Vérifiez la connexion.

Vérifiez que toutes les connexions sont correctes, correctement mises à la terre et sécurisées.
□ Vérifiez que toutes les vis sont bien serrées.
Utilisez un multimètre en mode continuité pour vous assurer que le fil de phase n'est pas court-circuité au neutre.
Utilisez un multimètre en mode continuité pour vous assurer que le fil de phase n'est pas court-circuité à la terre.

1. Retirez les plaquettes à tordre pour le disjoncteur principal et le disjoncteur de dérivation sur le couvercle de façade. Obturez tous les espaces libres non utilisés sur le couvercle à l'aide d'une plaque en métal ou en plastique standard.

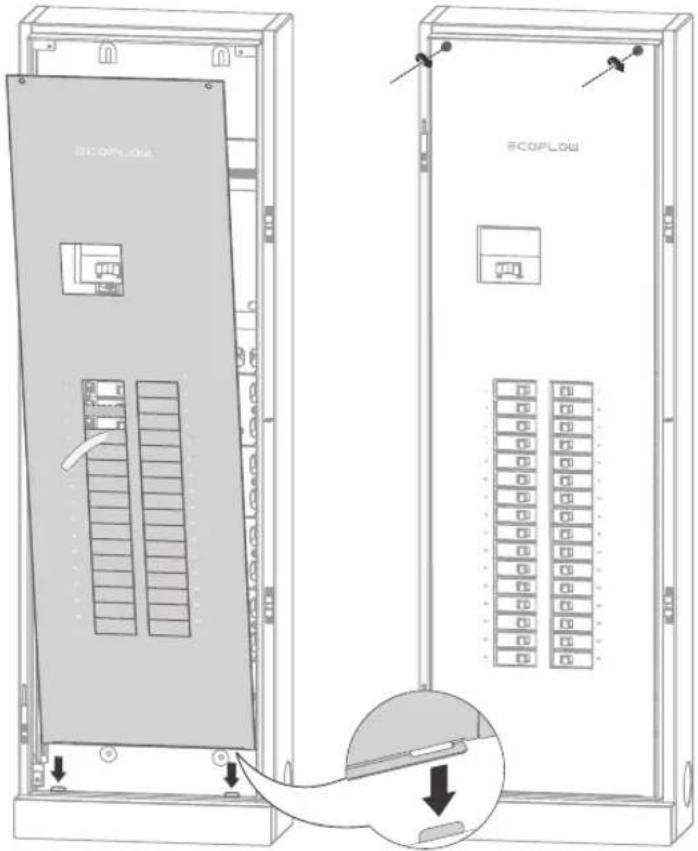

2. Installez le couvercle de façade.

1. Installez la porte.

Ensuite, faites glisser la porte en verre sur les charnières. Verrouillez le panneau, si nécessaire.

1. Mettez le panneau sous tension.

Avant la mise sous tension, assurez-vous que les disjoncteurs principal et de dérivation sont en position OFF. Pour le mettre sous tension, allumez d'abord le disjoncteur principal, puis allumez chaque disjoncteur de dérivation. Vérifiez les indicateurs du boîtier d'entrée intelligent pour vous assurer que le système fonctionne correctement. Si l'icône d'erreur s'affiche, consultez l'application EcoFlow pour le dépannage.

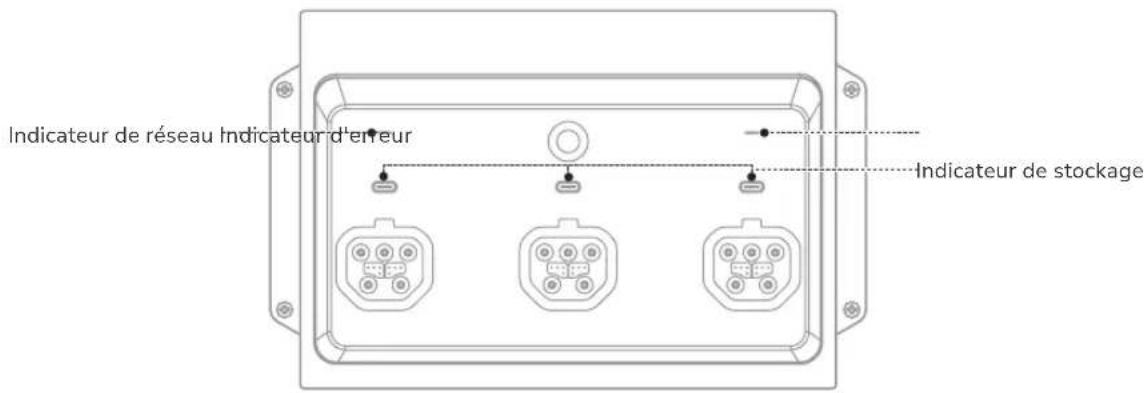

Indicateur État Description
RÉSEAU	○	Blanc fixe La tension du réseau est détectée
	●	Rouge clignotant Surtension ou surfréquence du réseau
	●	Rouge fixe La tension du réseau n'est pas détectée
AC1/AC2/AC3 (Stockage)	●	Vert fixe Alimentation de vos appareils ménagers
	●	Vert clignotant Veille
	●	Jaune fixe Charge
	●	Rouge clignotant	Erreur
	●	Rouge fixe
ERREUR	●	Rouge fixe Erreur système
	●	Éteint Aucune erreur système

I Réinitialisation des relais en cas de panne

Lorsque l'application EcoFlow signale une défaillance du relais principal (code d'erreur : 2005), effectuez les opérations suivantes.

Mise en service du système

1 Téléchargez et installez l'application EcoFlow

Scannez le code QR ou téléchargez l'application sur : https://download.ecoflow.com/app

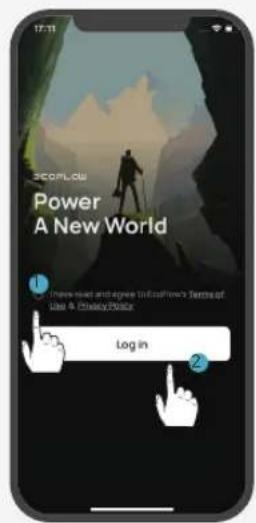

2 Créez un compte et connectez-vous

Une fois votre compte créé, saisissez l'identifiant et le mot de passe.

3 Ajoutez le système et configurez Internet

Ajoutez la Station Électrique Portable et le panneau Smart Home 3 manuellement, ou via le Bluetooth.

•Via Wi-Fi

Sélectionnez le réseau Wi-Fi approprié et saisissez le mot de passe.

• Via Ethernet

Branchez le système à un routeur à l'aide d'un câble réseau en optant pour le mode statique ou DHCP.

• En mode DHCP par défaut (recommandé), l'appareil acquiert automatiquement une adresse IP.
• En mode statique, l'administrateur du réseau (propriétaire) doit définir une adresse IP valide pour l'appareil. Pour éviter un conflit d'adresse IP, vérifiez les adresses IP des autres appareils du réseau en accédant aux paramètres du routeur.

La mise en service comprend 5 étapes. Les quatre premières sont indiquées ci-dessous ; la cinquième consiste à vérifier les réglages. Les paramètres incluent la localisation du domicile, la tension et la fréquence du réseau, le courant du circuit principal, les circuits en phase divisée et le courant maximum de chaque circuit.

5 Vérifiez si le firmware est à jour

Une fois la configuration terminée, accédez à la page principale du système et vérifiez la dernière mise à jour du firmware. Le cas échéant, vérifiez qu'il est à jour.

6 Validez le contrôle de l'application

Vérifiez si l'application EcoFlow peut contrôler le système correctement, ou si le mode de fonctionnement peut être activé.

Compatibilité des disjoncteurs

AVIS

Ce produit a été évalué pour être utilisé avec les types de disjoncteurs de dérivation répertoriés ci-dessous conformément à la norme UL pour les tableaux.

I Disjoncteur principal

Marque Modèle Courant nominal
EATON CSR 100-200A

I Disjoncteur de dérivation

• Eaton

Type Ampères Numéro de catalogue Pôle
Disjoncteurs généraux de type BR	32 circuits: 10-125 32 circuits: BR ou BRH ; suivi de 110 à 2125		1 pôle et 2 pôles
	24 circuits: 10-80 24 circuits: BR ou BRH ; suivi de 110 à 280
Disjoncteurs duplex (tandem) type BD 10-50 BD	suivi de 1010 à 5050 1 pôle
Disjoncteurs quadplex (tandem) de type BQ et BQC	15-50 BQ suivi de 215215 à 2502120		1 pôle et 2 pôles
Disjoncteurs à défaut d'arc combiné type BR	10-20	BRC, BRN ou BRL suivis de 110 à 120 ; suivis par AF ou CAF (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs de fuite à la terre de type GFTCB et GFEP	10-60	BRN, GFTCB, BRHN ou GFTCBH suivi de 110 à 260 ; peut être suivi de GF (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre de type GFEP	15-50	BRN ou GFEP suivi de 115 à 250 ; peut être suivi d'EP (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre et les défauts d'arc à double fonction, à combinaison de type BR	10-20	BRN ou BRAFGF suivi de 110 à 120 ; peut être suivi d'DF (pigtail uniquement)	1 pôle

• Square D

Type Ampères Numéro de catalogue Pôle
Disjoncteurs généraux de type HOM	32 circuits: 10-125 32 circuits: HOM suivi de 110 à 2125		1 pôle et 2 pôles
	24 circuits: 10-80 24 circuits: HOM suivi de 110 à 280
Disjoncteurs tandem type HOMT	10-30	HOMT suivi de 1010 à 3020	1 pôle
Disjoncteurs tandem quad type HOMT	15-50 HOMT suivi de 151	5215 à 2020250	1 pôle et 2 pôles
Disjoncteurs tandem quad type HOMT	15-50	suivi de 110 à 220 ; peut être suivi de P ; suivi de CAFI	2 pôles
Disjoncteurs à défaut d'arc combinés type HOM-CAFI	10-20	HOM suivi par 110 à 220 ; peut être suivi par P ; suivi par CAFI	1 pôle et 2 pôles
Disjoncteurs de fuite à la terre type HOM-GFI	10-50	HOM suivi par 110 à 250 ; peut être suivi par P ; suivi par GFI	1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre type HOM-EPD	15-50 HOM a suivi par 115 à 250 ; suivi par EPD		1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre et les défauts d'arc à double fonction, à combinaison de type HOM-DF	10-20	HOM suivi par 110 à 120 ; peut être suivi par P ; suivi par DF	1 pôle

- Siemens

Type Ampères Numéro de catalogue Pôle
Disjoncteurs généraux de type QP	32 circuits: 10-125 32 circuits: Q suivi de 110 à 2125 ; peut être suivi de H		1 pôle et 2 pôles
	24 circuits: 10-80 24 circuits: Q suivi de 110 à 280 ; peut être suivi de H
Disjoncteurs duplex (tandem) type QT	10-30	Q suivi de 1010 à 3030 ; peut être suivi de NC	1 pôle
Disjoncteurs triplex (tandem) de type QT 10-30 Q	suivi de 21010 à 23030 ; suivi de CT		1 pôle et 2 pôles
Disjoncteurs quadplex (tandem) de type QT	15-40	Q suivi de 21515 à 24040 ; suivi de CT2	2 pôles
Disjoncteurs à défaut d'arc à alimentation de branches, type QAF2	15-20	QA suivi de 115 à 120 ; suivi de AF ; peut être suivi de H (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs à défaut d'arc combinés de type QAF et QAF2	10-20	Q ou QA suivi de 115 à 120 ; suivi de AFC ; peut être suivi de H (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs à défaut d'arc combinés en tandem type CAFCI	10-20	Q suivi de 1010 à 2020 ; suivi par l'AFC (pigtail uniquement)	1 pôle
Disjoncteurs de fuite à la terre de type QPF et QPF2	10-60	QF suivi de 110 à 260 ; suivi de A ; peut être suivi de H (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre de type QE	15-60	QE suivi de 115 à 260 ; peut être suivi de H (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs de protection contre les défauts de terre et les défauts d'arc à double fonction, à combinaison de type QFGA2	10-20	Q suivi de 110 à 120 ; suivi de DF ; peut être suivi de H (pigtail uniquement)	1 pôle

• ABB (GE)

Type Ampères Numéro de catalogue Pôle
Disjoncteurs généraux de type THQL, THHQL	32 circuits: 15-125 32 circuits: THQL suivi de 1115 à 2125		1 pôle et 2 pôles
	24 circuits: 15-80 24 circuits: THQL suivi de 1115 à 280
Disjoncteurs à coupure de terre de type THQL, THHQL	15-50	THQL ou THHQL suivi de 1115 à 2150, suivi de GFT (pigtail uniquement)	1 pôle et 2 pôles
Disjoncteurs à défaut d'arc combinés type THQL	15-20 Suivi par AF (pigtail uniquement)		1 pôle et 2 pôles
Disjoncteurs combinés de protection contre les défauts de terre et les défauts d'arc à double fonction de type THQL, THHQL	15-20	THQL ou THHQL suivi de 1115 à 1120, suivi de DF, (pigtail uniquement)	1 pôle

- Lors de la sélection d'un disjoncteur, prenez en compte l'effet de la température ambiante sur son courant nominal. Les disjoncteurs sont généralement évalués en fonction d'une température de référence standard (par exemple, 40 °C). Si l'environnement d'installation réel dépasse cette température, un déclassement est nécessaire. Reportez-vous à la courbe de déclassement en température du fabricant pour connaître les exigences de réglage spécifiques.
