MODE D'EMPLOI Precisa 2.0 SCHEPPACH

Inhalt · Content · Sommaire · Inhoud

D Seite 4
GB page 5
FR page 5
NL pagina 62

VORWORT

Hersteller:

Scheppach

Vous venez d'acquerir une machine Scheppach et nous vous en remercions.

Fort de ses compétences, Scheppach est aujourd'hui l'un des principaux fabricants et distributeur de machines à bois.

Reconnu dans le monde du travail du bois, Scheppach, avec sa large gamme de machines, permet aussi bien aux amateurs qu'aux professionnels de pouvoir exécuter toutes les opérations d'usinage existantes.

Scheppach espère que vous ferez bonne usage de ses machines et

vous souhaite de nombreuses heures de travail.

INHALT

08-09

10-11

10-11

12-13

14-15

16-37

38-49

50-51

52-61

62-67

90-91

92

a. Caractéristiques techniques

Diamètre d'arbre moteur	30 mm
Diamètre de lame de scie	200 mm
Inclinaison lame	de 90 à 45°
Hauteur max de coupe 45°/ 90°	45/60 mm
Vitesse de rotation	4750 tr/mm
Dimension de la table	535 x 400 mm
Dimension de la table avec rallonge (option)	535 x 700 mm
Largeur de coupe au guide parallèle	150 mm
Encombrement machine (L x l x H)	660 x 430 x 460 mm
Puissance moteur monophasé P1/P2	1900 / 1300 W
Puissance moteur triphasé P1/P2	1800 / 1300 W
Poids	43 kg

b. Emissions sonores

EN ISO 3744		Bruit de service
Puissance acoustique: LWA	89,3 dB (A) 1	00,9 dB (A)
EN ISO 11201	Marche à vide	En travail
Valeur d'émission sur le lieu de travail: LpAeq	76,6 dB (A) 8	8,6 dB (A)

Marche à vide

• Les valeurs d'émissions données sont des niveaux d'émission et pas nécessairement des niveaux permettant le travail en sécurité.
• Des corrélations existent entre les niveaux d'émission et les niveaux d'exposition, mais celles ci ne peuvent être utilisées de manière fiable pour déterminer si des précautions supplémentaires sont nécessaires.

- Les paramètres qui influent les niveaux réels d'exposition comprennent la durée d'exposition, les caractéristiques de l'atelier, les autres sources de bruit, le nombre de machines et de procédés de fabrication voisins, etc...

• De plus les niveaux d'exposition admissibles peuvent varier d'un pays à l'autre.
• Cependant, cette information permet à l'utilisateur de la machine de faire une meilleure évaluation des risques.
• Un supplément d'incertitude de mesure est valable pour les valeurs d'émission citées; K=4dB.

• Avant l'utilisation, nous vous conseillons de lire attentivement le contenu de ce manuel technique et de respecter toutes les consignes qu'il contient afin de tirer le meilleur parti de votre machine et de travailler en toute sécurité.
• Personne ne doit travailler sur une machine à bois avant d'avoir suivi une formation suffisante concernant le type de travail et d'avoir été informé des risques, des précautions à observer, des méthodes d'utilisation des protecteurs et dispositifs de sécurité exigés par cette norme. Les enfants doivent être tenus éloignés de la machine.
• La machine est conçue pour usiner le bois et ses dérivés, tout autre matière est exclue ainsi que de bois courbé, rond ou déformé. Elle ne devra en aucun cas être utilisée en travail en avalant (1)(2).

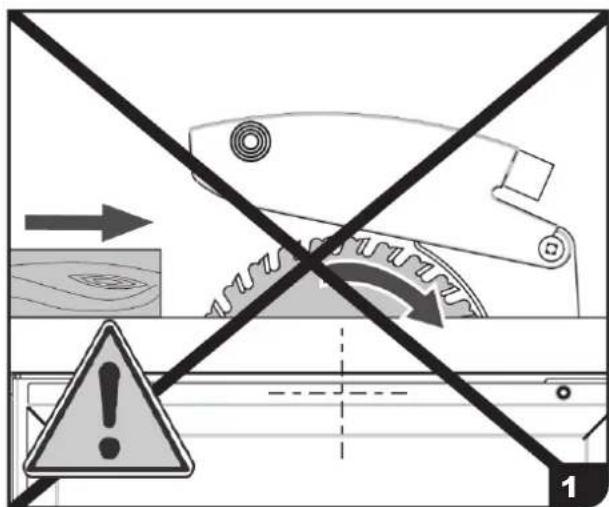

• La scie doit tourner dans le sens de la flèche (1)(2)
• Toute modification de la machine par l'utilisateur est prohibée pour ne pas remettre en cause les principes de sécurité pris en compte lors de la conception du produit. La responsabilité du fabricant n'est pas engagée lors de tout dommage ou accident survenu à la suite d'un montage, d'une utilisation ou d'un branchement incorrect de la machine.
• Le travail avec cette machine peut présenter certains risques. En respectant soigneusement les mesures de sécurité de ce manuel, ces risques seront considérablement réduits.
• Assurez-vous que les éléments à usiner ne comportent pas d'inclusions métalliques

3. RISQUES RESIDUELS

Comme sur toutes les machines à travailler le bois avec amenage manuel, et bien que les protecteurs soient en place et réglés correctement, il y a toujours un risque d'accès aux outils. Il convient donc impérativement d'éloigner les mains de la zone dangereuse et d'utiliser le poussoir de fin de passe.

Verrouiller impérativement le sélecteur de mise sous tension ou débrancher la machine avant chaque intervention d'entretien et de changement d'outil.

Remplacer tout outil usé, fissuré ou déformé.

Prendre conscience des risques et blessures liés aux déplacements des pièces de bois.

Se reporter aux pictogrammes collés sur la machine près des éléments de manœuvre et des parties démontables ; ceux-ci précisent graphiquement les sens de rotation, de déplacement ou de démontage des différents organes de commandes de la machine.

Toujours se référer à cette notice lorsque le symbole de mise en garde est apposé sur la machine.

a. Consignes de sécurité

- Bien lire le manuel. En cas d'incompréhension, veuillez contacter le service après-vente.

- La machine devra être utilisée par une personne majeure et formée à son utilisation (lecture du présent manuel). Elle doit être manipulée par un seul opérateur à la fois.

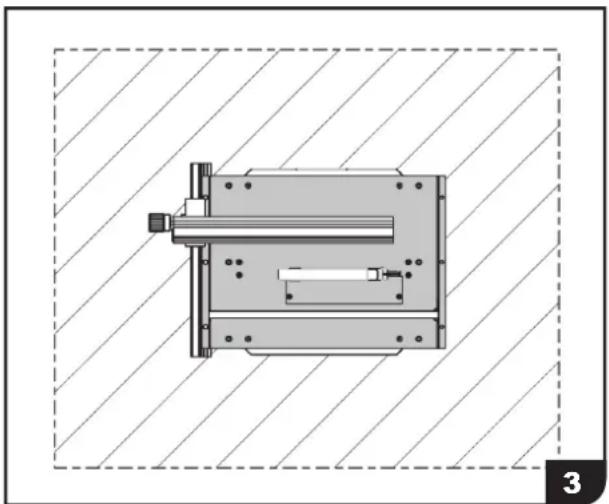

- Respecter un périmètre de sécurité autour de la zone de travail afin d'éviter les projections (3).

- Un entretien régulier de la machine assure son bon fonctionnement, la sécurité, et garantit une durée de vie optimum du produit.

- Il ne faut toutefois jamais effectuer d'opérations d'entretien et de réparation sur la machine lorsqu'elle est sous tension. Attendre l'arrêt complet et la mise hors tension pour intervenir.

- Lors de l'utilisation d'outillages électriques, il faut respecter les consignes de sécurité élémentaires pour éviter les risques de feu, d'électrocution et de blessures et en particulier.

Lisez et observez toutes ces consignes avant d'utiliser l'appareil. Conservez ce manuel en lieu sûr pour vous y reporter

b. Conditions d'environnement

- La température ambiante doit être comprise entre +5° et +40°C avec un taux d'humidité ne dépassant pas 50% à 40°C.

- Ne pas exposer à la pluie.

- Bien éclairer les zones de travail et travailler toujours dans un local sec, bien aéré et convenablement rangé.

- Dégager le poste de travail et la table de la machine de tout objet ou outils inutiles afin d'éviter les risques d'incidents.

c. Equipements de protection

- Porter des chaussures, lunettes de sécurité, casque anti bruit et masque anti-poussière lors du travail sur machine.

- Ne pas porter de vêtements amples, de colliers ou autres éléments qui pourraient se prendre dans les parties en mouvement.

Porter également un filet pour les cheveux longs.

(cf. «Précautions d'emploi»)

d. Vérification de l'état du matériel

- à la réception de la commande

- avant chaque mise en route de l'appareil

- un soin tout particulier sera porté aux organes de manoeuvre et d'alimentation

Une lecture attentive est nécessaire pour une bonne utilisation de la machine. Elle est susceptible de causer de graves blessures si elle est utilisée à mauvais escient.

Lors de l'utilisation, il est vivement conseillé de se munir de protections telles que visière ou lunette pendant le travail et de porter des gants pour le changement et le maniement des outils seulement. Dans tous les cas, éviter les vêtements flottants, les bijoux et les cheveux longs détachés qui pourraient être entrainés par les éléments en mouvement. Portez des chaussures anti-dérapantes lors du travail à l'extérieur.

La machine peut également provoquer des sons nuisibles à l'audition, aussi est-il conseillé de porter un casque ou un protège-tympans.

Les poussières que produisent certains bois et assimilés peuvent être dangereuses pour la santé. Il est conseillé d'utiliser un masque anti-poussières.

Une mauvaise utilisation de la machine peut engendrer des blessures graves, et notamment un risque de coupures et d'arrachement des mains.

Pour des questions de sécurité, il est impératif de mettre l'appareil hors-tension lors de l'entretien et des changements d'outils.

scheppaeh Precisa 2.0 1 2 3 4 5 6 7 8 9 10 11 12 ISO1301301 Scheppaeh Precisa 2.0 ISO1301302 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Scheppaeh Precisa 2.0 Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepech Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeh Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb Schepeb

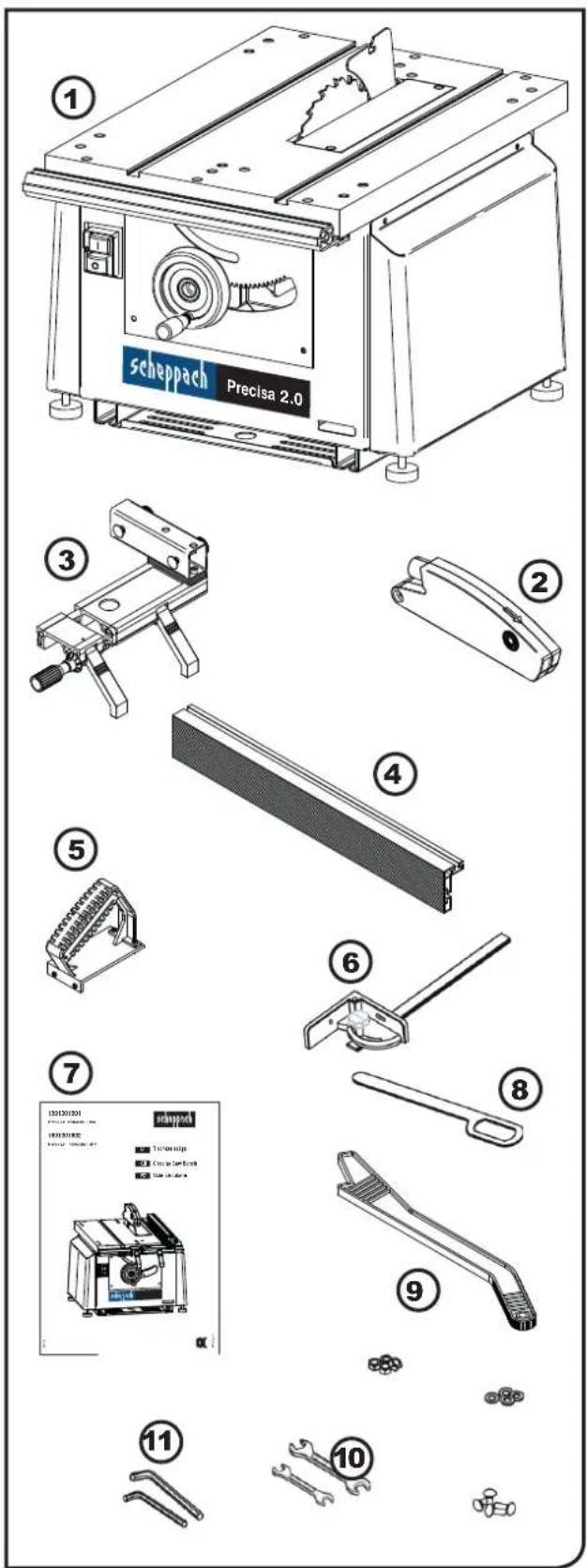

a. Eléments livrés avec la machine

1. Nomenclature

N°	Désignation	Nombre
1	Ensemble base moteur + table	1
2	Protège lame	1
3	Support du guide parallèle	1
4	Profilé du guide parallèle	1
5	Poussoir à griffes	1
6	Guide d'angle	1
7	Notice d'instruction 1
8	Clé spéciale pour lame	1
9	Poussoir simple	1
10	Double clé plate	1
11	Clé 6 pans	1

2. Description

• La machine est livrée avec une lame de coupe.
• Les outils utiles pour le montage et les réglages de la machine sont fournis.

b. Accessoires disponibles (non fournis)

1. Nomenclature

N° Désignation Référence
1 Piètement 5325 0704
2 Rallonge de table 5325 0703
3 Chariot de sciage (1000mm) 5325 0701
4 Pied de chariot 20 0409 006
5 Kit d'aspiration

e. Fixation et ancrage au sol

La machine doit être fixée solidement sur le sol ou sur une structure stable, plate et horizontale, tel que le piètement Scheppach disponible en option dans les accessoires.

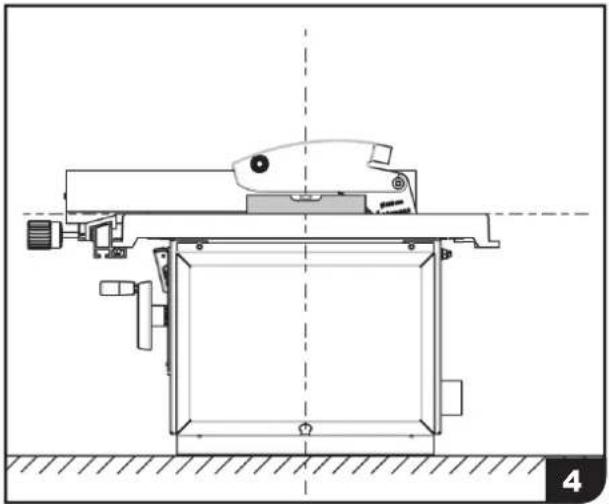

Vérifier l'horizontalité de la table machine à l'aide d'un niveau à bulle et si nécessaire, corriger le niveau (4).

f. Assemblage des éléments de série

Respecter les vitesses d'utilisation inscrites sur chaque outil.

Par précaution, il est conseillé d'utiliser des gants pour manipuler les outils.

Tous les outils utiles au montage et démontage de pièces et d'outils machine, sont fournis.

1. Protection de la table machine (5)

• Sortir la machine de son emballage en dévissant les 4 vis.
• Détacher la machine du plateau de protection en dévissant les 4 vis.

f. Assemblage des éléments de série

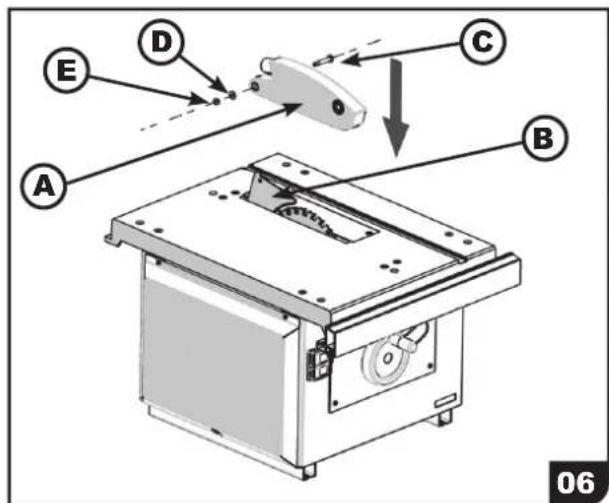

2. Montage du protège lame (06)

• Dévisser l'écrou de la vis de fixation du protège lame.
• Placer le protège lame (A) sur le couteau diviseur (B), de façon à ce que les trous des 2 éléments soient concordants.
• Replacer la vis (C), la rondelle (D) et l'écrou (E) sur le protège lame.
• Ajuster le protège lame, pour qu'il recouvre bien les dents de la lame.
• Serrer l'ensemble.

3. Montage du guide parallèle (07)(08)

• Faire coulisser le support du guide (F) dans le profilé (G1).

• Serrer l'ensemble grâce à la vis (H) se trouvant sous la partie de bridage.

• Dévisser au maximum la molette du guide parallèle (J1).

• Le positionner sur le guide réglette de la table machine (I).
• L'ajuster à la dimension souhaitée.
• Serrer la molette.

f. Assemblage des éléments de série

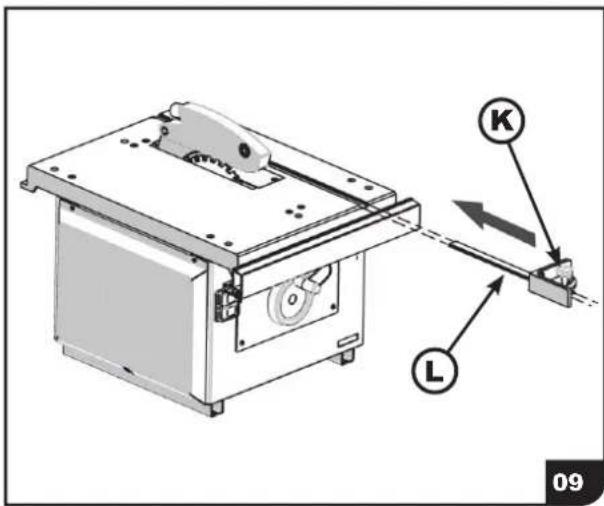

4. Montage du guide d'angle (09)

• Desserer la molette du guide d'angle (K).
• Faire coulisser la glissière guide d'angle (L) dans l'une des 2 rainures de la table machine.
• Ajuster à l'angle voulu. (cf. «Réglage du guide d'angle»)
• Serrer efficacement la molette.

5. Rangement du poussoir (10)

- Le poussoir pour pièces courtes se range dans l'ouverture située sur le chassis machine.

g. Assemblage des éléments en option

1. Montage du piètement (11)

• Pré-monter les vis sur le piètement.
• Faire coulisser la machine sur le piètement afin que les têtes de vis se logent dans le creux du profil de la base de la machine.
• Visser solidement les 4 écrous.

J2 12

g. Assemblage des éléments en option

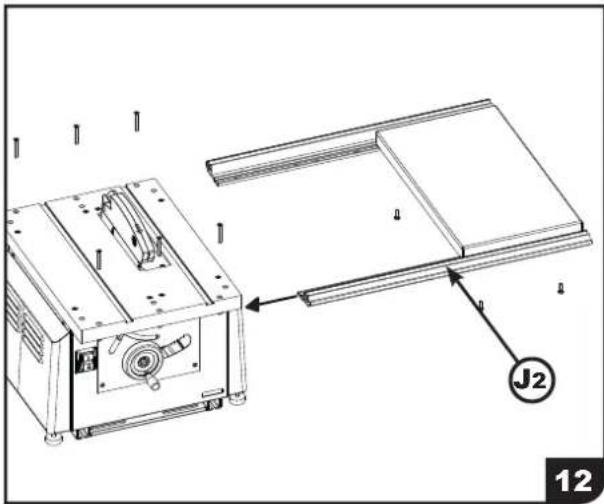

2. Montage de la rallonge de table (12)

• Faire coulisser les 2 profilés de la rallonge de table le long de la table machine.
• Visser solidement avec 6 vis.

3. Montage du chariot de sciage (13)

• Faire coulisser les 2 profilés (G2) du rail du chariot de sciage sous la table machine (M1).
• Visser solidement avec 4 vis.
• Le chariot coulisse jusqu'aux extrémités du rail.
• Il est composé d'un guide orientable et d'une butée de mise à longueur.

g. Assemblage des éléments en option

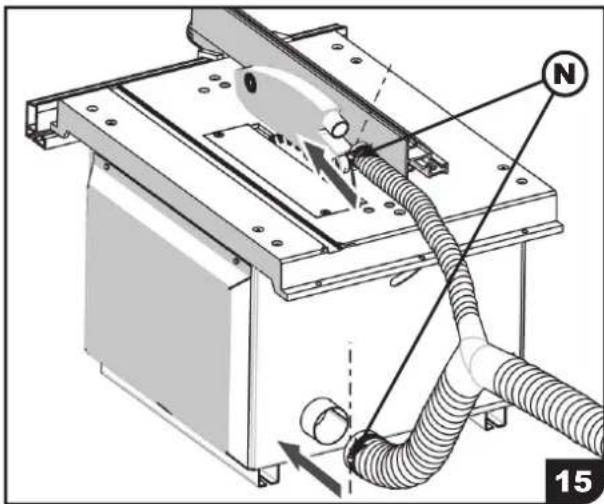

5. Montage du kit d'aspiration (15)

- Enfiler les 2 extrémités des tubes d'aspiration sur les 2 sorties, protège lame et base machine. - Serrer les 2 colliers métalliques (N) des tubes sur les sorties machines.

h. Raccordement en énergie

L'installation électrique existante doit être reliée à la terre et protégée par un dispositif réglé à 16 A pour une alimentation monophasée et 16 A pour une alimentation triphasée.

La machine est prévue pour une alimentation en courant monophasé ou triphasé possédant les caractéristiques suivantes :

Type de courant	AC	AC
Tension permanente	230 V	380 V
Fréquence	50 Hz	50 Hz
Intensité minimale	16 A	16 A
Puissance totale	1300 / 1800 W	1300 / 1800 W

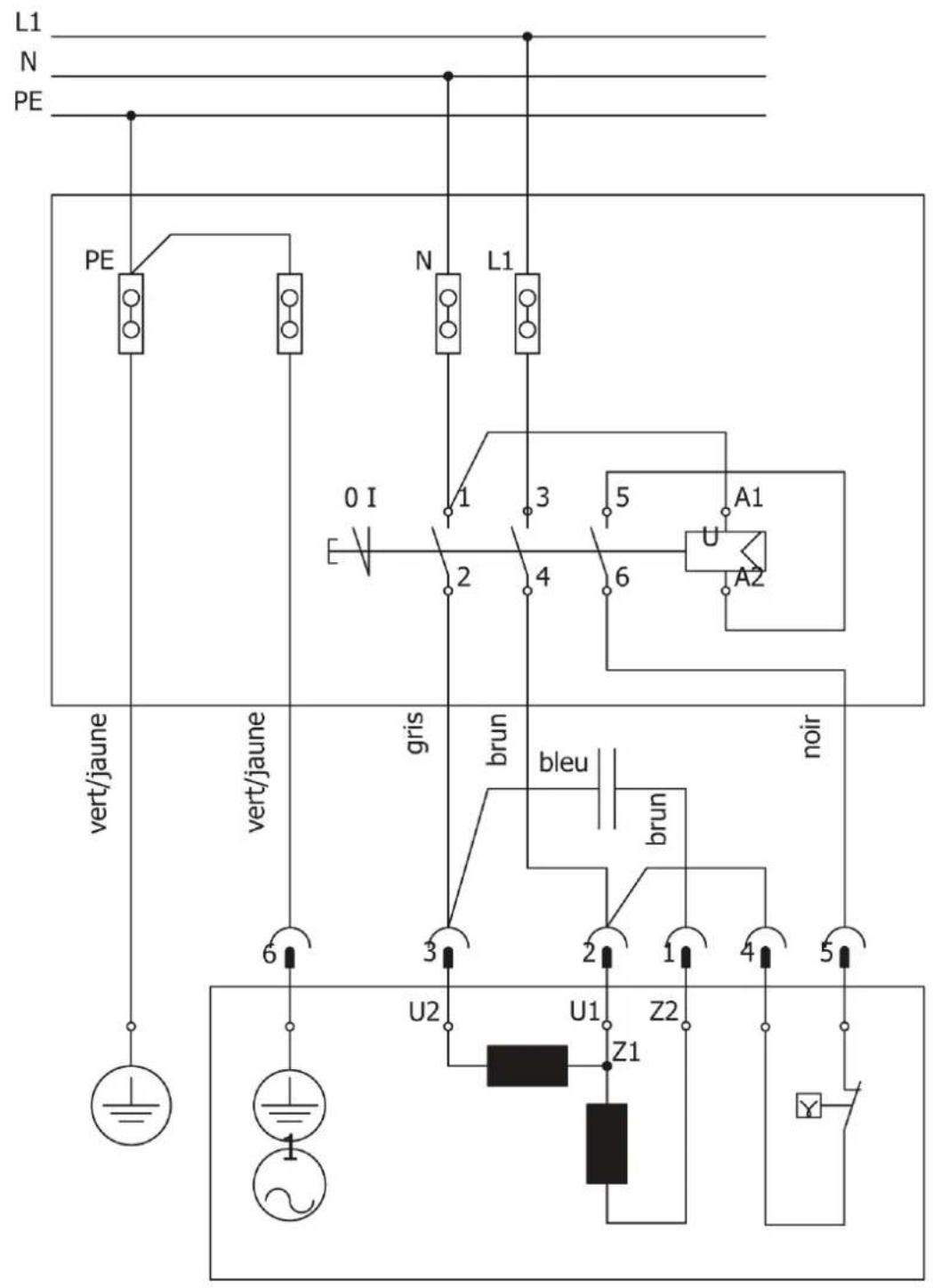

Branchement monophasé 230V (18)

Prévoir un câble de raccordement (non fournit) à 3 conducteurs de type H07RN-F / 1.5 mm2 avec une fiche normalisée CEE pour le raccordement au réseau et une prise normalisée CEE pour le raccordement à la machine.

Deux fils sont prévus pour l'alimentation L1 et N et le troisième (vert/jaune) étant obligatoirement branché à la borne terre PE.

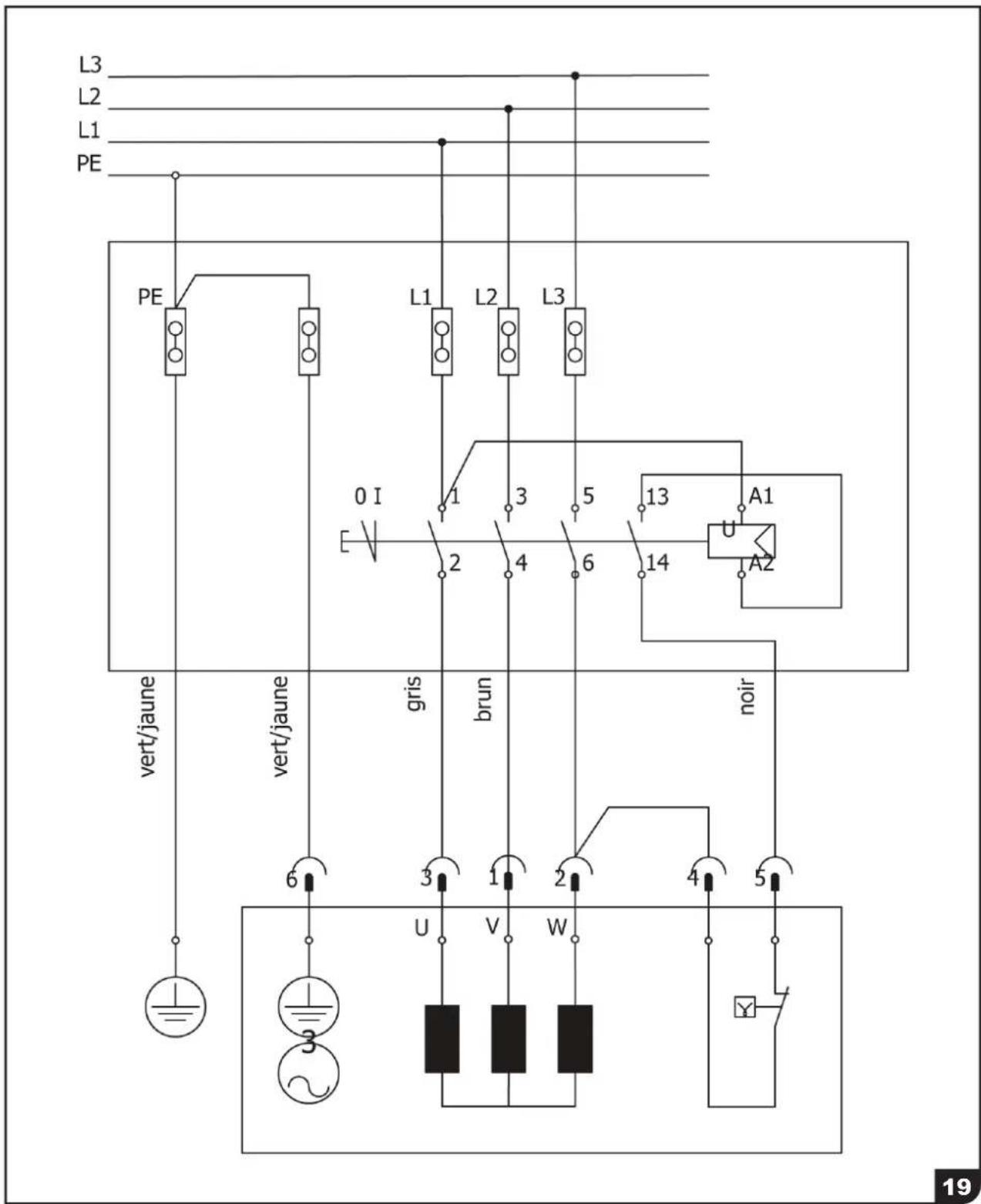

Branchement triphasé 380V (19)

Prévoir un câble de raccordement (non fournit) à 5 conducteurs de type H07RN-F / 1.5 mm2 avec une fiche normalisée CEE pour le raccordement au réseau et une prise normalisée CEE pour le raccordement à la machine.

Trois fils sont prévus pour l'alimentation L1, L2 et L3. Le quatrième (vert/jaune) étant obligatoirement branché à la borne terre PE.

vert/jaune PE vert/jaune U2 3 gris brun bleu U1 2 1 brun 4 noir 5 01 2 1 3 4 6 5 A2 A1 L1 N PE N L1

L3 L2 L1 PE PE L1 L2 L3 0 I 1 3 5 13 A1 E 2 4 6 14 A2 vert/jaune vert/jaune gris brun noir 6 3 1 2 4 5 U V W Y 19

h. Raccordement en énergie

Après un branchement triphasé vérifier le sens de rotation des outils, au besoin, inverser deux des trois fils de phases (inversion de deux phases sur la fiche à l'aide d'un tournevis) pour obtenir le sens de rotation adéquat.

Dans le cas d'un changement de raccordement au réseau triphasé (variétés de point d'alimentation : plusieurs prises de courant dans un sous-sol) il est impératif à chaque branchement de renouveler le contrôle du sens de rotation.

Si la longueur du câble de raccordement excède 10m, utiliser des fils de section de 2.5 mm2 minimum.

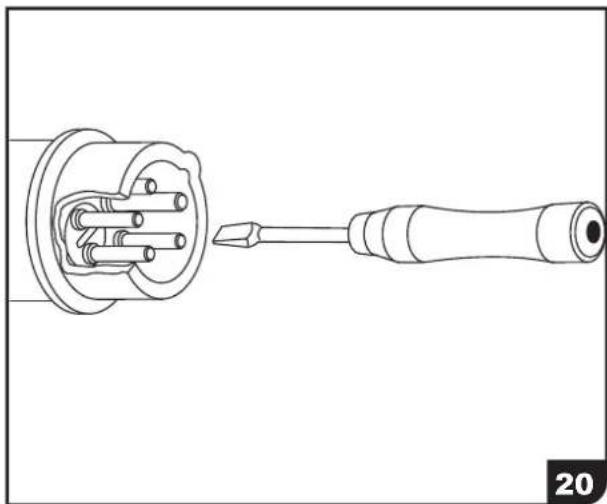

Raccorder le câble sur la prise de sortie du boîtier de commande (20) et le brancher obligatoirement sur une prise de courant normalisée CEE correctement reliée à la terre et bien accessible.

Les branchements électriques internes sont assurés en usine (schéma à l'intérieur du boîtier de commande).

Toute intervention sur l'équipement électrique doit être faite par un professionnel.

i. Elimination des déchets

- Le raccordement à un aspirateur de copeaux et de poussières est obligatoire pour satisfaire aux conditions d'hygiène et de sécurité ainsi qu'au bon fonctionnement de cette machine (21). (voir aspirateur Scheppach en option au catalogue)

- Le tuyau de raccordement doit être difficilement inflammable. - Assurer la mise en marche simultanée de la machine et de l'aspirateur. (voir retardateur Scheppach en option au catalogue)

- N'utilisez que des flexibles de raccordement difficilement inflammables

- L'aspirateur de copeaux qui doit être connecté à la machine doit garantir au minimum les caractéristiques suivantes :

Débit d'air	565 m3/h
Vitesse d'air optimale dans conduits	20 m/s
Diamètre de raccordement machine	100/50 mm
Diamètre de raccordement protège lame	25 mm

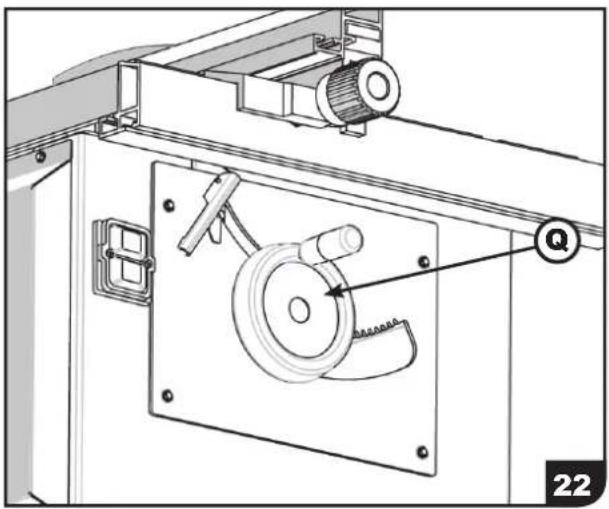

a. Réglage de la hauteur de coupe (22)

• Manoeuver le volant (Q) pour amener l'outil à la hauteur souhaitée.
• Régler la hauteur de coupe de manière à faire dépasser de quelques millimètres les dents de la pièce à scier.

b. Réglage de l'inclinaison de la lame (23) (24)

- Exercer une pression continue sur le volant (Q) afin de l'engrener dans la denture de la tôle.

• Débloquer le levier (R).
• Manoeuvrer le volant, tout en continuant à exercer une pression, jusqu'à atteindre l'inclinaison souhaitée. (23)
• Rebloquer le levier (R).
• Relacher le volant (Q).

Important : A partir de 30° d'inclinaison, baisser la hauteur de lame de 10 mm.

2 à 8 mm 27

• Retirer la plaquette-lumière (S) après avoir desserrer les 2 vis.
• Bloquer la rotation de la lame à l'aide de la clé spéciale (T).
• Desserrer l'écrou qui la maintient, avec la clé plate.
• Changer la lame en vérifiant l'orientation de celle-ci.
• Revisser bien l'ensemble avec un effort de serrage de 15 N/m.
• Replacer la plaquette-lumière.
• Faites fonctionner la machine à vide afin de vérifier le bon sens de rotation de la lame.
• A chaque changement de lame, réeffectuer le réglage du guide parallèle.

Important : Seules ces dimensions de lame sont autorisées à être montées sur cette machine (26).

Ne pas utiliser de lame en acier rapide type HSS.

Seuls les outils conformes à l'EN 847-1 doivent être utilisés.

• Vérifier que le couteau diviseur soit à une distance d'environ 2 à 8 mm de la lame (27).
• Le couteau diviseur évite le resserrage du bois sur la lame.

d. Réglage du guide parallèle (28)(29)

• Desserrer les 3 vis de fixation de la réglette (I).
• Ajuster le guide parallèle sur le «O» de la réglette.
• Déplacer l'ensemble au plus près de la lame de scie.
• Vérifier que le guide soit bien parallèle à la lame de scie.
• Fixer provisoirement ce réglage par la vis de gauche (P).
• Aligner le guide parallèle avec la rainure droite de la table machine.
• Serrer les 2 autres vis de la réglette.

- En dévissant la vis située sous son support (H), le profilé du guide parralèle peut se régler en longueur ou peut être réversible en fonction de la hauteur des pièces à scier et de l'inclinaison de la lame. (30)

e. Réglage du guide d'angle (31)

• Le guide d'angle peut être monté à gauche ou à droite de la lame, dans la rainure de table.
• Il permet des coupes précises entre 90° et 45°.
• Pour régler l'angle de coupe, dévisser la molette (J3).
• Ajuster à l'angle désiré en l'alignant sur le repère de la glissière (L).
• Resserrer la molette.

f. Sciage de pièces (32)(33)

• Les pièces en bois à usiner se présentent toujours dans le même sens sur la machine.
• Poser la pièce à scier, bien à plat sur la table machine.
• La faire glisser à l'aide du guide en faisant attention au placement des mains.
• Poussser le bois toujours avec les 2 mains, et à proximité de la lame, utiliser le poussoir. (U1)
• Pour éviter tout basculement des pièces en bois de grandes dimensions, utiliser des rallonges de table.
• Pour le délignage, utiliser le guide parallèle. (G1)

Important : Il est strictement interdit de rainer, rainurer, tenonner, faire des feuillures et ainsi donc de retirer le cache lame (A) et le couteau diviseur (B).

- Utiliser le guide d'angle pour effectuer les coupes droites ou en angle.

Important : N'utiliser en aucun cas la scie circulaire pour tennonner des pièces de bois.

- Utiliser le poussoir à griffes (M3) lors de coupes délicates. (36)

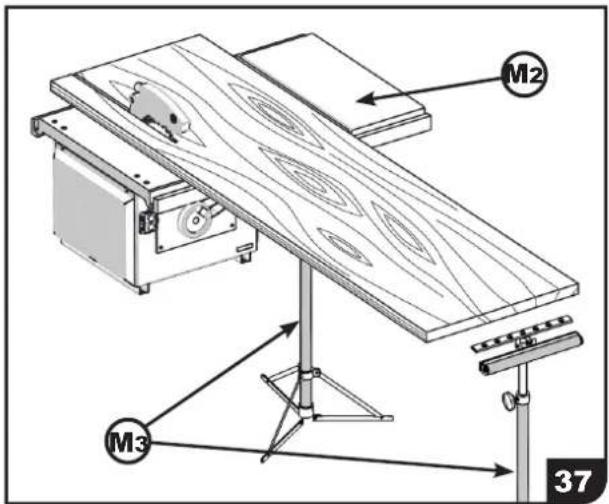

f. Sciage de pièces (37)

- Utiliser la rallonge de table (option) (M2) et/ou les servantes (option) (M3) pour le sciage de pièces de bois de grande taille (cf. «Montage de la rallonge de table»).

g. Nettoyage de la machine

• Après chaque utilisation, penser à nettoyer la machine et ses abords en aspirants, si besoin est, les copeaux résiduels.
• Pour un entretien plus détaillé (cf. «Maintenance»).

Récapitulatif

Une préparation réfléchie de la machine favorise un travail en toute sécurité.

• Choisir l'outil en fonction de l'avance, de l'essence du bois...
• Vérifier l'outil (état des tranchants, des surfaces de contact) car des outils de bonne qualité garantissent un travail de qualité.
• Monter l'outil dans le bon sens.
• Régler la hauteur et l'angle de coupe (machine à l'arrêt).
• Régler le guide et le protège lame (machine à l'arrêt).
• Pour une sécurité optimale, resserrer tous les éléments réglables (volants, leviers...).
• Vérifier qu'aucun outil ne soit sur la machine.
• Vérifier aussi si rien ne risque de venir en contact avec un élément en mouvement.
• Faire des essais avec toutes les protections en place.
• Mettre en marche la machine en appuyant sur le bouton (V1) (38).
• Placer ses mains correctement pour éviter les rejets de pièces.
• Usiner la pièce (cf. «Usinage de pièce»).
• Pendant le travail, penser à vous protéger (cf. «Précautions d'emploi»).
• Arrêter la machine en appuyant sur le bouton (V2) (38).

Avant chaque entretien ou dépannage, débrancher la fiche électrique de la machine.

La machine est graissée en usine et les moteurs, ainsi que les paliers d'arbres sont sans entretien (roulements étanches).

Après chaque utilisation intensive :

- Nettoyer à fond la machine.

• Nettoyer les tables avec un chiffon propre et utiliser du Scheppach SPEED disponible sous la référence 30 2976 006 pour protéger les tables et favoriser le glissement du bois.
• Dépoussiérer les parties mécaniques (tiges filetées, pignons, axes, pièces coulissantes, vis-écrous....).
• Nettoyer à l'aide d'un mélange huile-pétrole en effectuant quelques déplacements complets puis lubrifier avec une huile fine

(éviter les produits trop gras qui risqueraient de gêner le mouvement en se durcissant par l'amalgame avec la sciure).

• Vérifier régulièrement le fonctionnement des boutons d'arrêt (STOP).
• Vérifier l'état du ou des poussoirs de fin de passe et les remplacer dès que leur état n'assure plus une prise correcte.

- Affûter correctement les outils en s'adressant de préférence à un professionnel ou les changer si besoin est.

• Remplacer immédiatement les outils usés, fissurés ou déformés.
• Vérifier l'état de la ou des courroies et leur tension. Les changer ou les retendre si nécessaire.
• Effectuer un entretien complet une fois par an.

b. Accès pour la maintenance (39)

L'accès pour la maintenance s'effectue par le carénage démontable, (par les 6 vis).

c. Maintenance complémentaire

Pour tous autres actes de maintenance nécessitant les compétences d'un spécialiste, veuillez contacter le service après vente Scheppach ou un autre service de maintenance reconnu par Scheppach.

9. SICHERHEITREGELN

Attention : lors de l'utilisation d'outillages électriques, il faut respecter les consignes de sécurité élémentaires pour éviter les risques de feu, d'électrocution et de blessures et en particulier :

lisez et observez toutes ces consignes avant d'utiliser l'appareil. Conservez ce manuel en lieu sûr pour vous y reporter.

1. Montage des rallonges de tables
2. Des aires de travail et des établis encombrés peuvent être à l'origine de blessures.
3. Etre calme et lucide
4. Ne pas utiliser la machine sous l'influence de drogues, alcool ou médicaments.
5. Faire attention à l'environnement de l'aire de travail
6. Ne pas exposer les outils à la pluie.
7. Ne pas utiliser les outils dans des endroits humides.
8. Garder l'aire de travail bien éclairée.
9. Ne pas utiliser les outils en présence de liquides ou de gaz inflammables.
10. Bien ventiler l'espace de travail ou utiliser le système d'aspiration adapté, car une certaine concentration de poussière dans l'air peut être explosive au contact d'une flamme ou d'une étincelle.
11. Installer un extincteur à poudre dans l'atelier.
12. Se protéger contre les chocs électriques
13. Eviter le contact du corps avec des surfaces reliées à la terre.
14. Maintenir éloignées les autres personnes
15. Ne pas laisser des personnes, spécialement les enfants, non concernés par le travail, toucher les outils, le câble d'alimentation ou la rallonge et les garder éloignés de l'aire de travail.
16. Ranger les outils inutilisés
17. Lorsqu'ils ne sont pas utilisés, il est recommandé de ranger les outils dans des locaux secs et fermés, hors de portée des enfants.
18. Ne pas dépasser les capacités de l'outil
19. L'outil aura un meilleur rendement et sera plus sûr aux régimes pour lesquels il est prévu.

9. SICHERHEITREGELN

a. Vor der Arbeit

8. Utiliser les bons outils

• Ne pas forcer les petits outils à faire des travaux normalement réalisés avec des gros outils.
• Vérifier si la dimension et le type d'outil sont appropriés au travail.
• Ne pas utiliser des outils pour des travaux non prévus ; par exemple, ne pas utiliser des scies circulaires pour couper des rondins ou des branches.

9. Se vêtir correctement

• Ne pas porter des vêtements ou des bijoux amples, ils peuvent être happés par des parties en mouvement.
• Des chaussures antidérapantes sont recommandées pour des travaux extérieurs.
• Porter un bonnet de protection pour maintenir les cheveux longs.

10. Utiliser des éléments de protection corporelle

• Utiliser des lunettes de sécurité.
• Utiliser un masque anti-poussières si les opérations de coupe entraînent des poussières.
• Porter un casque anti-bruit ou un protège tympans.
• Utiliser des gants lors de la manipulation d'outils coupants.

11. Utiliser les protecteurs machine

• Régler et bloquer les protecteurs.
• Ne les enlever en aucun cas.
• S'assurer que l'outil ne touche ni la pièce à travailler ni les dispositifs de protection.
• Sortir des rejets de coupe de la trajectoire de coupe.

12. Raccorder l'équipement d'évacuation des poussières

• Si des dispositifs sont prévus pour le raccordement d'équipement de ramassage et d'évacuation des poussières, s'assurer que ceux-ci sont raccordés et correctement utilisés.
• Mettre en route simultanément la machine et le système d'aspiration.

13. Ne pas endommager le cable d'alimentation

• Ne jamais tirer sur le câble pour le retirer de la prise de courant.
• Maintenir le câble éloigné des sources de chaleur, des parties grasses et des bords tranchants.

9. SICHERHEITREGELN

b. Pendant le travail

• L'avance manuelle du bois doit être continue, régulière, sans à-coup, moins rapide pour le bois dur ou de forte épaisseur de passe.
• Garder toujours mains et doigts à distance des outils.
• Travailler avec des mains propres et non grasses.
• Ne jamais lâcher une pièce pendant l'usinage.
• Eviter les positions incommodes où les mains risquent de glisser vers l'outil tranchant.
• Ne pas se pencher au-dessus de l'outil en marche
• Ne pas dégager les chutes de bois en contact avec l'outil tant que la machine n'est pas arrêtée.

• Ne jamais tracer, assembler, préparer un travail sur la table machine quand l'outil tourne.

• Maintenir la pièce à usiner

• Utiliser si possible des serre-joints ou un étau pour maintenir la pièce à usiner. C'est plus sûr que d'utiliser sa main.

• Ne pas présumer de ses forces

- Toujours garder une position stable et un bon équilibre.

1. Entretenir les outils avec soin

2. Maintenir les outils de coupe aiguisés et propres pour un rendement efficace et une utilisation sûre.

3. Remplacer immédiatement tout outillage douteux ou endommagé.
4. Utiliser toujours des outils correctement affûtés et veiller à leur sens de rotation. Un outil émoussé favorise le rejet du bois!
5. Suivre les instructions pour la lubrification et le changement des accessoires.
6. Vérifier périodiquement le câble d'alimentation et, s'il est endommagé, le faire remplacer par un réparateur agréé.
7. Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont endommagées.

8. Maintenir les poignées sèches, propres et exemptes de graisse et d'huile.

9. Déconnecter la machine

10. Déconnecter la machine du réseau d'alimentation lors de l'entretien ou d'en changement d'outils ou d'accessoires.

11. Retirer les clés de réglage
12. Prendre l'habitude de vérifier que les clés de réglage sont retirées de l'outil avant de mettre en marche.
13. Eviter les démarrages intempestifs
14. S'assurer que l'interrupteur est en position «arrêt» avant de brancher la prise de courant.

9. SICHERHEITREGELN

b. Pendant le travail

1. Utiliser des rallonges électriques pour l'extérieur

2. Lorsque la machine est utilisée à l'extérieur, n'utiliser que des rallonges prévues et marquées pour une utilisation extérieure.

3. Rester vigilant

- Surveiller ce que l'on fait, faire preuve de bon sens et ne pas travailler quand on est fatigué.

1. Vérifier les pièces endommagées

2. Avant de réutiliser la machine, il est recommandé de la vérifier soigneusement pour déterminer si elle peut fonctionner correctement et remplir sa fonction.

3. Vérifier l'alignement des pièces en mouvement, la fixation des pièces en mouvement, la rupture de pièces, le montage et toutes les autres conditions qui peuvent affecter le fonctionnement de la machine.
4. Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou remplacer, par un service agréé, un protecteur ou toute autre pièce endommagée.
5. Les interrupteurs défectueux doivent être remplacés par un service agréé.

6. Ne pas utiliser la machine si l'interrupteur ne commande plus ni l'arrêt ni la marche.

7. Mise en garde

- L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un risque de blessures des personnes.

1. Faire réparer machine et outils par du personnel qualifié

2. La présente machine électrique est conforme aux règles de sécurité appropriées.

3. Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des pièces détachées d'origine ; autrement, il peut en résulter un danger considérable pour l'utilisateur.

9. REGLES DE SECURITE

c. Après le travail

• Ne pas laisser la machine en service sans surveillance.
• Ne pas s'en éloigner avant l'arrêt total de l'outil.
• Nettoyer la machine et ses abords : elle sera prête pour un nouveau travail.

10. FEHLERSUCHE

- Vibrations et bruits sur la machine	- Eléments non bloqués (volant de réglage, levier de blocage, manettes ou autres guides).- Vérifier le serrage des outils.- Lame mal affûtée ou usée.- La machine n'est pas stable, fixer la au sol.- Faire changer les roulements à billes si les paliers sont bruyants.- Vérifier la tension de la ou des courroies.
- La coupe noircit le bois	- Les outils sont mal affûtés.- Les outils sont montés à l'envers: attention au sens de rotation.
- Usure rapide des outils	- Les outils sont mal affûtés.- La vitesse d'avance est trop élevee.- Ne pas forcer en avançant.- Avancer sans à-coups.- Le bois est souillé (ciment, sable, clous ...)
- Le moteur chauffe anormalement	- Le faire vérifier par un électricien si on ne peut plus le toucher à la main.
- Le moteur disjoncte fréquemment	- Faire vérifier par un électricien.
- La machine cale	- Profondeur de passe trop importante ( les réduire et faire plusieurs passages).- Vitesse d'avance trop importante.- Outils usés ( les remplacer ou les affûter).
- Les éléments mobiles sont difficiles à déplacer	- Nettoyer les pignons, axes et glissières et les lubrifier si nécessaire.- Nettoyer régulièrement les tiges filetées en supprimant les amalgames de graisse et sciure.- Vérifier le bon déblocage des poignées et manettes.
- La machine ne démarre pas	- Vérifier si les fusibles du boîtier sont en bon état.- Vérifier la position des protecteurs.- Vérifier la bonne fermeture de la trappe de visite.- Vérifier si le bouton STOP n'est pas bloqué.- Faire vérifier par un électricien.
- Travail anormalement lent	- Vérifier l'affûtage des outils.- Les tables sont sales.- Vérifier la tension de courroie.

• Dans tous les cas, si le problème n'est pas résolu après vérification des réglages et des points ci-dessus, contacter votre revendeur.
  Important : Pour toute commande de pièce de rechange, consulter les vues éclatées et indiquer la référence exacte de l'article précédée du numéro de la planche.

VOORWOORD

Hersteller:

Scheppach

L1 N PE A1 A2 5 6 3 4 L1 N 01 girs brun bleu un brun U1 Z1 3 U2 6 vert/jaune vert/jaune veir/jaune

2 à 8 mm 27

Des défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchan dise, sans quoi liacheteur perd tout droit à des redevances pour de tels défauts. Nous garantissons nos machines, dans la mesure où elles sont maniées correctement, pour la durée légale de garantie à compter de la remise dans ce sens que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable durant cette période pour des raisons d'érieur de matériau

ou de fabrication. Toutes pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous possédons des droits à la garantie vis-à-vis des fournisseurs respectifs. Les frais pour la mise en place des nouvelles pièces sont à la charge de llacheteur. Tous droits à rédhibition et toutes prétentions à diminutions ainsi que tous autres droits à l'indemnité sont exclus.

Garanzia IT
