Type de produit	Scie à découper
Marque	Scheppach
Modèle	SD1600f
Dimensions (L x l x H)	630 x 320 x 380 mm
Dimensions de la table	255 x 415 mm
Poids	12,5 kg
Alimentation électrique	230 V / 50 Hz
Puissance nominale	90 W
Vitesse de levage	550 – 1650 courses/min
Hauteur de coupe maximale	50 mm
Profondeur de travail	405 mm
Inclinaison de la table	0° à 45°
Longueur de la lame de scie	133 mm
Niveau de pression acoustique	76 dB(A)
Diamètre de raccordement d'aspiration	35 mm
Accessoires inclus	Arbre flexible, trousse d'accessoires, lames
Dispositifs de sécurité	Protecteur de lame, interrupteur marche/arrêt
Entretien	Lubrification des supports toutes les 50 heures
Pièces détachées	Lames de rechange disponibles (réf. 8800 0011, 8800 0012, 8800 0013)
Garantie	Légale, pièces défectueuses remplacées gratuitement

FOIRE AUX QUESTIONS - SD1600f SCHEPPACH

Comment changer la lame de la scie à découper ?

Débranchez la scie. Retirez l'incrustation de la table, dévissez le tendeur (1). Appuyez légèrement le bras supérieur, retirez l'ancienne lame. Placez la nouvelle lame dans les supports, serrez le tendeur dans le sens des aiguilles d'une montre. Contrôlez la tension.

Quelle est la puissance du moteur ?

Le moteur a une puissance nominale de 90 W sous 230 V/50 Hz.

Comment régler l'inclinaison de la table ?

Ouvrez le bouton de blocage (1) et inclinez la table à l'angle souhaité (0° à 45°). Utilisez l'échelle d'angles pour une lecture approximative. Pour un réglage précis, effectuez des sciages d'essai avec du bois de déchet.

Puis-je découper du métal avec cette scie ?

Oui, pour les métaux précieux et non ferreux, réduisez la vitesse au minimum et lubrifiez la lame avec de la cire d'abeille.

Que faire si la lame se casse fréquemment ?

Vérifiez la tension de la lame (réglez-la correctement), réduisez la vitesse d'avance de la pièce, utilisez le type de lame adapté et évitez les pressions latérales.

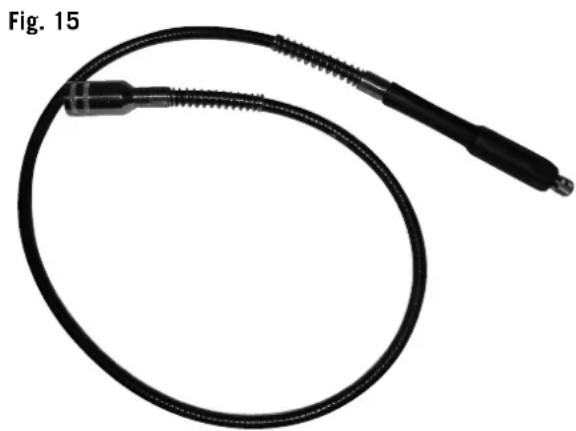

Comment utiliser l'arbre flexible ?

Retirez le chapeau de protection du manchon fileté (fig. 16), placez l'arbre flexible sur le manchon (fig. 17), serrez l'outil dans le mandrin (D 3,2 mm). Maintenez l'arbre par la poignée et allumez la scie. Après usage, remettez le chapeau.

Quelles sont les mesures de sécurité essentielles ?

Portez des lunettes de protection et un masque anti-poussière. Ne travaillez pas avec des vêtements larges. Utilisez toujours le protecteur de lame. Débranchez la scie avant tout changement de lame ou entretien.

Comment nettoyer la scie ?

Nettoyez régulièrement la table et les pièces avec un chiffon sec. Pour les surfaces en bois, appliquez de la cire pour faciliter le glissement. Ne lubrifiez pas le moteur ni les parties internes.

Où puis-je trouver des lames de rechange ?

Les lames de rechange sont disponibles chez les revendeurs Scheppach. Références : 8800 0011 (lame universelle), 8800 0012 (bois/plastique), 8800 0013 (bois).

Puis-je utiliser la scie à l'extérieur ?

Non, cette scie à découper est prévue uniquement pour une utilisation dans des espaces secs et intérieurs.

MODE D'EMPLOI SD1600f SCHEPPACH

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

IT

Solo per Paesi EU.

Nous vous souhaitons beaucoup de joie et de réussite au cours de vos travaux à venir, avec votre nouvel appareil scheppach.

Avertissement:

Le constructeur de cet appareil n'est pas responsable, conformément à la réglementation en vigueur concernant la responsabilité des produits, des dommages occasionnés par ou survenant à cet appareil et ayant pour cause:

• Maniement inadéquat.
  • Non respect des consignes d'utilisation.
• Réparations par un tiers, n'étan.t pas un spécialiste agréé.
• Montage et remplacement de "pièces de rechange non originelles de scheppach".
• "Emploi non conforme à la prescription".
• Défaillance de l'installation électrique, due au non respect des réglementations électriques et des prescriptions V OE 0100, DIN 57113 / V OE 0113.

Avertissement:

Utilisez un conducteur de protection pour éviter des risques de dommages électriques, d'incendie ou d'endommagement de l'outil.

Votre machine a été conçue pour fonctionner en exploitation à 230 V. Connectez-la uniquement à un réseau de 230 V. Utilisez un fusible à action retardée de 15 A ou un sectionneur. Pour éviter des chocs ou des incendies, remplacez immédiatement un câble endommagé ou usé.

Nous vous conseillons

de lire entièrement le texte du guide d'utilisation, avant d'effectuer le montage et la mise en oeuvre.

Ce manuel d'utilisation, conçu pour faciliter votre prise de contact avec la machine, vous permettra d'en exploiter correctement toutes les possibilités.

Les indications importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique, comment éviter les dangers, réduire les coûts de réparation et raccourcir les périodes d'indisponibilité, comment enfin augmenter la fiabilité et la durée de vje de la machine.

Outre les directives de sécurité figurant dans ce manuel, vous devrez observer les prescriptions réglant l'utilisation de la machine dans votre pays. Le manuel doit se trouver en permanence à proximité de la machine. Mettez-le dans une enveloppe plastique pour le protéger contre la saleté et l'humidité. Chaque personne utilisatrice en prendra connaissance avant le début de son travail et respectera scrupuleusement les instructions qui y sont données. Seules pourront travailler sur la machine les personnes instruites de son maniement et informées des dangers inhérents à celui-ci.

Allgemeine Hinweise

L'âge minimum autorisé doit être respecté.

Outre les directives de sécurité contenues dans ce manuel et les prescriptions spécifiques à votre pays, vous observerez les règles techniques généralement reconnues pour la conduite des machines à travailler le bois.

Conseils généraux

• Vérifier dès la livraison, qu'aucune pièce n'ait été détériorée pendant le transport. En cas de réclamation, informer aussitôt le livreur.
• Nous ne pouvons tenir compte des réclamations ultérieures.
• Vérifier que la livraison soit bien complète.
• Familiarisez-vous avec l'appareil avant la mise en oeuvre par l'étude du guide d'utilisation.
• Pour les accessoires et les pièces standard, n'utiliser que de pièces scheppach originales. Vous trouverez les pièces de rechange chez votre commerçant spécialisé scheppach.
• Lors de commandes, donnez nos numéros d'article, ainsi que le type et l'année de fabrication de l'appareil.

SD1600f
Volume de livraison
	Scie à découper
	Arbre flexible
	Trousse d'accessoires
	Instructions d'utilisation
Données techniques
DimensionsLa x Lo x Ha mm	630 x 320 x 380
Taille de table mm	255 x 415
Longueur de la lame de scie mm	133
Hauteur de coupe max. mm	50
Profondeur du travail mm	405
Mouvement de levage mm	15
Vitesse de levage 1/min	550 – 1650
Inclinaison de la table à gauge degré	0 – 45
Poids env. kg	12,5
Tuyaux d'aspiration mm	35
Moteur
Moteur	230 V/50 Hz
RéceptivitéP1 W	90
Niveau de pression acoustique au niveau de l'oreille de l'utilisateur mesuré d'après DIN 45635 au régime max. à vide	76 dB (A)

Sonderzubehör

Accessoires spéciaux

Lame de scie à goupille lame universelle

135×2,0×0,25Z10

1 jeu = 6 pièces, réf. article 8800 0011

Lame de scie à goupille bois/ plastique

1 jeu = 6 pièces, réf. article 8800 0012

Lame de scie à goupille bois

135×3,0×0,5Z4

1 jeu = 6 pièces, réf. article 8800 0013

Dans les instructions de service, les passages per tinents pour la sécurité sont signalés par ce symbole: △

⚠️ Consignes de sécurité générales

Avertissement: pendant la durée du travail avec des outils électriques, des mesures de sécurité fondamentales doivent tous jours être suivies afin de reduire au maximum les risques d'in cendie, de décharge électrique et de blessures corporelles.

Lisez toutes les indications suivantes avant d'essayer d'utiliser ce produit. Conservez ces indications comme source de références pour plus tard.

- Veillez à la propreté de votre lieu de travail. Les endroits et établis trop encombrés sont souvent à l'origine de blessures.

- Veillez à votre environnement de travail. Ne laissez pas les outils sous la pluie. Ne travaillez pas avec les outils dans des endroits humides ou mouillés. Assurez vous un bon éclairage sur votre lieu de travail. Ne travaillez pas avec les outils en présence de liquides ou de gaz inflammables.

- Protégez-vous contre les décharges électriques. Evitez le contact corporel avec des surfaces mises à la terre.

- Refusez l'accés aux personnes non autorisées. Ne permettez pas à d'autres personnes, spécialement aux enfants, de participer au travail, de toucher les outils ou les câbles de rallonge, ni d'accéder au lieu de travail.

- Mettez en réserve les outils non utilisés. Les outils dont il n'est pas besoin pour le moment doivent être conservés dans un endroit sec, fermé, hors de portée des enfants.

- Ne faites pas preuve de violence en utilisant l'outil. De cette façon, vous pourrez augmenter la qualité et la rapidité de votre travail.

- Utilisez l'outil qui convient. N'utilisez pas de petits outils pour des travaux qui devraient de préférence être exéutés avec des outils pour grandes puissances. Travaillez avec les outils de la manière appropriée; ne coupez pas, par exemple, de tronc d'arbre ou de bille avec une scie circulaire.

- Portez des vêtements adéquats. Ne portez pas de vêtements larges ou de bijoux qui risquent de s'accrocher à des pièces amovibles. Des chaussures antidérapantes sont conseillées pour le travail en extérieur. Les cheveux longs doivent être attachés dans un filet.

• Maintain tools with care. Keep cutting tools sharp and clean for better and safer performance. Follow in struc tions for lubricating and changing accessories. Inspect power cables periodically and if damaged have them replaced by an authorised service facility. Inspect exten sion cables periodically and replace if damaged. Keep handles dry, clean and free from oil and grease.
• Disconnect tools. When not in use, before servicing and when changing accessories such as blades, bits, cutters, disconnect tools from the power supply.
• Remove adjusting keys and wrenches. Form the habit of checking to see that keys and adjusting wrenches are removed from the tool before turning it on.
• Avoid unintentional starting. Ensure switch is in 'off' position when plugging in.
• Use outdoor extension leads. When the tool is used out doors, use only extension leads intended for outdoor use and so marked.
• Stay alert. Watch what you are doing, use common sense and do not operate the tool when you are tired.
• Check damaged parts. Before further use of the tools, it should be carefully checked to determine that it will operate properly and perform its intended function. Check the alignment of moving parts, binding of moving parts, break age of parts, mounting and any other conditions that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorised service centre unless other wise indicated in this instruction manual. Do not use the tool if the switch does not turn on and off.
• Warning. The use of any accessory or attachment other than one recommended in this instruction manual may present a risk of personal injury.

• Have your tool repaired by a qualified person. This elec tric tool complies with the relevant safety rules. Repairs should only be carried out by a qualified person using original spare parts, otherwise this may result in considerable danger to the user.

• Utilisez un équipement de protection. Portez des lunettes protectrices. Portez un masque pour le visage ou un masque à poussière quand de la poussière est produite lors de travaux à la scie.

• Raccordez les appareils de dépoussiérage. Si des outils pour aspirer la poussière sont à disposition, veillez à ce qu'ils soient raccordés et utilisés correctement.
• Prenez soin des câbles. Ne tirez jamais sur le câble pour retirer le bloc d'alimentation de la prise. Prenez garde à ce que le câble n'entre pas en contact avec de la chaleur, de l'huile et des angles tranchants.
• Protégez par fusibles vos substances actives. Autant que possible, maintenez vos substances actives en les coinçant ou avec un étau. C'est plus sûr qu'à la main.
• Ne vous penchez pas trop en avant. Prenez toujours garde à être dans une position sûre et en bon équilibre.
• Prenez soin des outils. Prenez garde à ce que les outils coupants soient aiguisés et propres, pour pouvoir travailler mieux et avec une plus grande sécurité. Respectez les indications concernant l'huilage et le remplacement des accessoires. Vérifiez le bon état des câbles de réseau à intervalles réguliers et chargez un service d'entretien autorisé du remplacement de ces câbles si ceux-ci sont endommagés. Verifiez le bon etat des cables de rallonge à intervalles réguliers et remplacez-les s'ils sont endommagés. Prenez garde à ce que les poignées soient séches, propres, et dépourvus d'huile ou de lubrifiant.
• Détachez les outils. Avant que les outils ne soient mis en maintenance ou que les accessoires tels que lames ou pièces ne soient remplacés, la fiche doit être retirée de la prise quand les outils ne sont pas en utilisation.
• Retirez clé d'ajustement et clé à vis. Prenez l'habitude de vérifier que clé d'ajustement et clé à vis sont retirées avant de brancher l'outil.
• Evitez un démarrage de service involontaire. Vérifiez que le commutateur/interrupteur est bien en position éteinte avant de ne mettre la fiche dans la prise.
• Utilisez des câbles de rallonge. Si vous travaillez en extérieur, ne raccordez que des câbles de rallonge d'extérieur identifiés comme tels.
• Restez sur vos gardes. Prenez garde à ce que vous faites. Faites appel à votre bon sens et ne travaillez pas avec l'outil si vous êtes fatigué.
• Procédez à la vérification des pièces endommagées. Avant de vous mettre au travail avec l'outil, vous devriez vérifier avec soin qu'il fonctionne correctement et de manière adequate. Contrôlez l'orientation des pièces amovibles, leur fixation, et d'autres facteurs en mesure de nuire au bon fonctionnement. Une tôle de protection endommagée ou d'autres pièces en mauvais état doivent être réparées correctement ou remplacées par le service d'entretien, sauf si ce document donne des indications contraires.
• Avertissement. L'utilisation d'accessoires ou de chapiteaux qui ne sont pas compris dans la liste de pièces présentée par ce document n'est pas conseillée, car celle-ci implique un risque de se blesser.
• Faites réparer votre outil par une personne qualifiée. Cet outil électrique correspond aux régles de sécurité le concernant.

Les travaux de réparation ne devraient être exécutés que par une personne qualifiée utilisant des pièces de rechange originales, car l'utilisateur s'expose sinon à un danger majeur.

RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES SCIES À DÉCOUPER

• Cette scie à découper ne doit être utilisés que dans des espaces secs et non à l'extérieur.
• Ne découpez pas en dehors de la tôle de protection des objets trop petits pour être tenus dans la main.
• Ne mettez pas votre main dans des positions défavorables où elle risque dans un glissement soudain de passer facilement dans la lame de scie.
• Travaillez toujours avec la tôle de protection afin de ne pas risquer de vous blesser dans une craquelure de la lame descie.
• Ne quittez jamais votre lieu de travail quand la scie à découper est en marche ou que la machine n'est pas encore tout à fait arrêtée.
• Pendant que l'outil à découper est en service, vous ne devez pas exécuter de travail de tracé, de montage ou de onstruction.
• Ne mettez en marche la scie à découper qu'après avoir retiré de la table tous les objets (outils, éclisses, etc.), excepté la pièce d'œuvre et les objets destinés à l'alimentation ou à servir de support pour le travail projeté.

Utilisation conforme

La machine est conforme à la directive machines CEE en vigueur.

• Les consignes de sécurité, ainsi que les prescriptions pour le travail et la maintenance, fournies par le fabricant doivent être respectées au même titre que les dimensions indiquées dans les caractéristiques techniques.
• Les consignes correspondantes pour la prévention des accidents et les autres réglementations généralement reconnues doivent être respectées.
• Seules des personnes compétentes ayant été initiées et informées sur les dangers possibles ont le droit de manier, d'entretenir ou de réparer la machine. Des modifications sur la machine effectuées sans autorisation entraînent une exclusion de la responsabilité du fabricant pour tous dangers éventuels en résultant.
• La machine ne doit être utilisée qu'avec des accessoires et des outils d'origine du fabricant.
• Toute utilisation autre que celle spécifiée est considérée comme non conforme. Le fabricant ne peut être tenu responsable pour d'éventuels dommages résultant d'une telle utilisation, seul l'exploitant en est responsable.

Fig. 1 2 8 10 1 4 3 7 6 5 9

Fig. 2 1 2 3 4

⚠️ Restrisiken

La machine est construite selon l'état actuel de la technique et conformément aux réglementations reconnues en matière de sécurité. Le travail avec la machine peut toutefois présenter des risques résiduels.

• En cas de guidage ou d'appui incorrects de l'outil devant être rectifié, la meule rotative présente des risques de blessures pour les doigts et les mains.
• En cas de maintien ou de guidage incorrects, risque de blessures par des outils éjectés.
• Le courant présente un risque en cas d'utilisation de lignes de branchement électrique non conformes.
• Des risques résiduels non apparents sont toutefois encore possibles malgré toutes les mesures prises.
• Il est possible de réduire les risques résiduels en respectant les consignes de sécurité et l'utilisation conforme ainsi que les instructions de service.

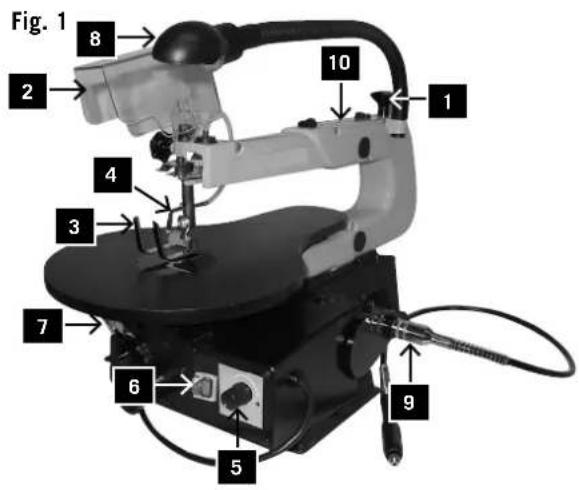

Montage de la scie à découper, Fig. 1

1 Boulon de serrage: pour enlever la lame de scie.
2 Protecteur de lame: protège vos mains de blessures.
3 Appui de lame: maintient la lame en position.
4 Souffleur de poussière: permet au rebord de la pièce d'œuvre de ne pas s'empoussiérer. Dirigez toujours très précisément le tuyau vers l'endroit des pièces d'œuvre sur lequel vous travaillez.
5 Régulateur de vitesse
6 On/Off switch
7 Échelle d'angles: à l'aide de cette échelle, vous pouvez lire le degré d'inclination de la pièce d'œuvre.
8 Allumage
9 Arbre flexible avec mandrin
10 10 Jauge d'ajustage pour lames de scie sans goupilles

Mise en service

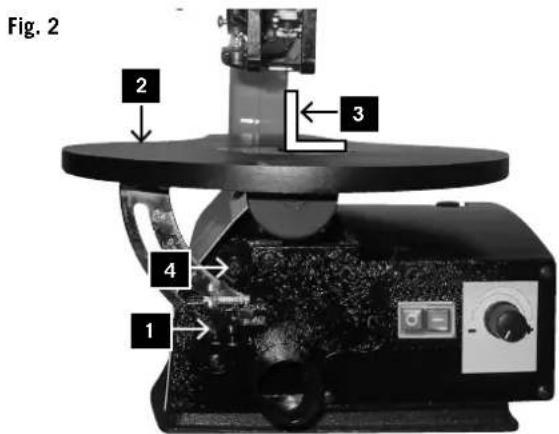

Réglage de la table de sciage, Fig. 2

Aménagement de l'échelle d'angles

• Ouvrez le bouton de blocage (1) et mettez la table de sciage en angle droit par rapport à la lame de scie.
• Utilisez un angle de 90° pour mesurer l'angle droit entre la lame et la table. La lame de scie devrait être étroite ment appuye contre l'angle à 90°,
• Quand la distance entre la lame et l'angle à 90° est au minimum, refermez leboutonde blocage. La table devrait alors être à 90° par rapport à la lame de scie.
• Ouvrez la vis de blocage de l'échelle et mettez l'indicateur en position zéro. Serrez la vis. Corrigez en suite la vis de position zero sous la table. Prenez garde s'il vous plaît : l'échelle d'angles est une pièce supplé mentaire utile, mais elle ne devrait pas être utilisée pour des travaux de précision.

Fig. 3

Utilisez du bois de déchet pour quelques sciages d'essai; réajustez la position de la table si nécessaire.

Remarque: la table ne doit pas être appuvêele bloc du moteur. Ceci risque de provoquer des bruits indésirables.

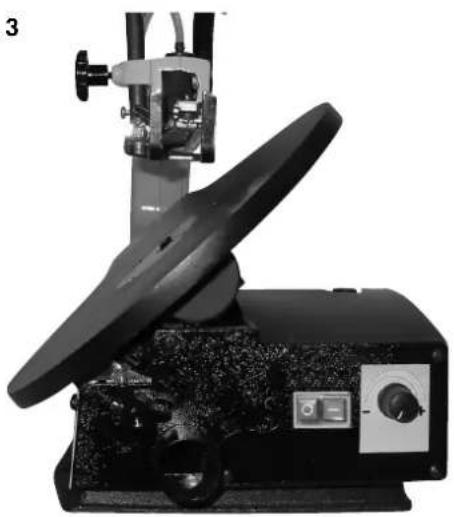

Table de sciage horizontale et déoupages de blais, Fig. 2+3

• La table de sciage peut être inclinée à 45° à gauche ou laissé en position horizontale.
• Vous trouverez sous la table de travail l'échelle d'angles pour lire l'angle d'inclinaison approximatif.
  Pour un réglage plus précis, utilisez du bois de dechet pour quelques sciages d'essai; réajustez la position de la table si nécessaire.

Montage du protecteur de lame, Fig. 4

Avec prudence, montez le protecteur de lame sur la scie, comme l'indique l'illustration. Fixez sûrement la vis avec un écrou et une rondelle.

• Soulevez la scie par le cadre et le socle et poussez-la sur la table d'ouvrage.
• Familiarisez vous avec les éléments d'utilisation et les caractéristiques de puissance de la scie.

Montage de la scie sur un établi, Fig. 5

• Un établi en bois massif est plus adapté à l'installation de Ja scie qu'un tréteau à panneau dur, où la vibration et le bruit sont dérangeants.
• Les outils et le petit matériel de montage nécessaires pour le montage sur un établi ne sont pas livrés avec la scie. Utilisez cependant un équipement qui a au moins la taille suivante :

1 Corps de la scie
3 Table d'ouvrage
4 Garniture plate
5 Rondelle
6 Ecrou à six aretes
7 Contre-écrou
8 Vis à six arêtes

2 Support en caoutchouc mousse

Quantité Description

4 Vis à six aretes (6 mm) 1/4-20 x longueur
4 Rondelles (7 mm) 9/32 I.D.
8 Ecrous à 6 aretes (6 mm) 1/4-20
5/16" (8 mm) Dia.
4 Rondelle (7 mm) 9/32 I.D.

Commencez par percer les traus dans la surface partante et mettez ensuite les vis.

- Il n'est pas non plus livré avec la scie de support en caoutchouc mousse. Mais nous recommandons fortement l'utilisation d'un tel support pour maintenir un faible niveau de vibration et de bruit. Taille ideale 400 x 240 mm.

Fig. 6.1

AVERTISSEMENT: Pour éviter des blessures dues à la mise en marche non intentionnelle de la scie. débranchez la scie et retirez la fiche de contact avant de commencerle montage de la scie.

A. Lames de scie plates

Utilisez l'adaptateur (fig 6) avec les lames de scies plates.

La lame de scie est fixée avec des vis creuses.

A 1 Enlevage de la lame de scie, fig. 7+8

• Retirez la lame de scie en glissant en haut l'incrustation de la table, alors dévissez le tendeur (1).
• Appuyez le bras supérieur en bas légèrement fig. (10).
• Alors enlevez la lame de scie en la retirant des supports et à travers la perforation d'accès dans la table.

A 2 Insérer la lame de scie :

• Placez la lame de scie avec les deux adaptateurs dans le support inférieur, l'autre bout en el support supérieur.
• Appuyez le bras supérieur en bas légèrement fig. (10) avant de l'accrocher.
• Serrez la lame avec le tendeur (1) (fig. 11) en la tournant dans le sens des aiguilles d'une montre. Contrôlez le serrement de la lame. Continuez à faire la tourner dans le sens des aiguilles afin de serrer la lame de plus.

REMARQUE: Si la lame est trap tendue, le rabinet est difficile à auvrir de nouveau.

B. Lame de scie avec des épingles

B 1 Enlevage de la lame de scie, Fig. 7 + 8

• Retirez la lame de scie d'abord en dévissant le tendeur (1).
• Enlevez la lame de scie du support supérieur et de l'inférieur en appuyant en bas légèrement sur le bras supérieur de la scie (fig. 10).

Fig. 9

• Conduisez une extrémité de la lame de scie à travers la perforation dans la table et insérez les épingles de la lame de scie dans l'entaille. Répétez cette procédure-ci au support supérieur de la lame.
• Avant de l'accrocher, appuyez le bras supérieur de la scie légèrement en bas. Fig. 10; No. 5
• Contrôlez la position des épingles de la lame aux supports (fig. 12).
• Serrez la lame au moyen du tendeur. Contrôlez le serrement de la scie. Continuez à faire la tourner dans le sens des aiguilles afin de serrer la lame de plus. (Fig. 11).

Principes fondamentaux de l'utilisation

Dans le fond, une scie à découper est un «outil à découper des courbes» avec lequel il est cependant possible d'entre prendre aussi des découpages d'angles droits et de biais. Avant de ne mettre la scie en service, vous devriez vous familiarisez avec les points suivants:

• La scie ne découpe pas le bois d'elle même. Vous devez conduire à la main le bois vers la scie.
• Le processus de sciage n'a lieu quependantle mouvement descendant de la lame de scie.
• Introduisez lentement le bois dans la lame de scie, étant donné que les dents de lame de scie sont petites et ne peuventcouper que dans un mouvement descendant.
• Toute personne qui utilise la scie a besoin d'un apprentis sage. Pendant cette période, tant que l'utilisateur n'est pas encore familiarisé avec la scie, il peut facilement arriver que des lames se cassent.

• Remove protective cap from the threaded bushing (Fig. 16).
• Place flexible shaft onto the threaded bushing (Fig. 17).
• Clamp tool in the drill chuck (D 3.2).
• Firmly hold threaded shaft at the handle and switch on the speed control.

• Having finished the work, remove the flexible shaft and place the protective cap in place. Attention: When working with the flexible shaft, cover the saw blade with the blade guard.

• La scie est adaptée au mieux a des panneaux de bois de moins de 2,5 cm.

• Si les panneaux que vous souhaitez découper sont d'une épaisseur supérieure 25,4 mm, introduisez le bois parti cu lièrement lentement dans la lame de scie et évitez des courbes abruptes pourempécher que la lame ne se casse.
• Les dents de la lame de scie s'usent avec le temps. Les lames de scie doivent être remplacées. Selon le type de bois, les lames de scie restent en général tranchantes pendant 1/2 à 2 heures de service interrompu.
• Pour obtenir des découpages exacts, prenez en compte la tendance de la scie à suivre la madrure du bois pendant le decoupage.
• Lors du découpage de métaux précieux et de métaux non ferrugineux, la vitesse doit être reduite à son niveau minimum. Utilisez de la cire d'abeille pour lubrifier la lame de scie lors de découpage de métaux.

DÉCOUPAGES INTÉRIEURS

AVERTISSEMENT: Pour éviter des blessures dues à une mise en marche involontaire de la machine, éteignez la scie et retirez la fiche de contact avant d'entreprendre le montage de lames de scie.

Cette scie est aussi adaptée à des découpages intérieurs, c'est-àdire à des découpages qui ne commencent pas au bord de la pièce d'oeuvre. Procédez pour ce faire de la façon suivante :

• Percez un trou de 6 mm dans la pièce d'œuvre.
• Relâchez le tendeur de la lame et détendez la lame de scie.
• Placez le trau percé au dessus de la fente de la lame de scie dans la table d'auvrage.
• Montez la lame de scie à travers le trou dans la piece d'œuvre et a travers la fente de la lame de scie, et fixez la lame aux fixations.
• Lorsque vous en avez terminé avec le découpage interieur, retirez la lame de scie et enlevez ensuite la piece d'œuvre de la table.

Arbre flexible, fig. 15-17

• Enlever le chapeau de protection 11 du manchon fileté (fig. 16).
• Mettre l'arbre flexible sur le manchon fileté (fig. 17).
• Serrer l'outil dans le mandrin porte-foret (D 3,2 mm).
• Maintenir l'arbre flexible à la poignée et mettre en service le réglage de la vitesse.
• Fini le travail, enlever l'arbre flexible et visser le chapeau de protection à nouveau. Attention: Lors du travail avec l'arbre flexible, couvrir la lame de scie avec le protecteur.

Raccordement électrique

Le moteur électrique qui est installé est raccordé en ordre de marche. Le raccordement électrique que doit effectuer le client ainsi que les cables de rallonge utilisés doivent correspondre aux normes en vigueur.

REMARQUES IMPORTANTES

En cas de surcharge du moteur, celui-ci s'arrête automatiquement. Après un temps de refroidissement (d'une durée variable), il est possible de remettre le moteur en marche.

CÂBLES DE BRANCHEMENT ÉLECTRIQUE DÉFECTUEUX

Il arrive fréquemment que l'isolation des câbles de branchement électrique présente des avaries.

Les causes en sont:

• Écrasements, si le câble passe sous la porte ou la fenêtre.
• Coudes dûs à une mauvaise fixation ou un mauvais guidage du câble de branchement.
• Coupures dues à un écrasement du câble.
• Extractions violentes du câble de la prise murale.
• Fissures dues au vieillissement de l'isolation.

Il est déconseillé d'utiliser des câbles électriques qui présentent ces types d'avaries. Danger de mort.

Vérifier régulièrement les câbles de branchement électrique. Veiller à ce que le câble n'entre pas en contact avec la tension de secteur pendant la vérification.

Les câbles de branchement électrique doivent correspondre à la réglementation en vigueur dans votre pays.

MOTEUR MONOPHASÉ

• La tension du secteur doit correspondre aux indications portées sur la plaque signalétique du moteur.
• Les câbles de rallonge d'une longueur maximale de 25 m doivent présenter une section transversale de 1,5 mm2, ceux d'une longueur supérieure à 25 m doivent présenter une section transversale de 2,5 mm2.
• Le branchement au réseau est équipé d'un fusible à action retardée de 16 A.

Les raccordements et les réparations de l'installation électrique ne doivent être effectuées que par un électricien.

En cas de questions supplémentaires, veuillez fournir les indications suivantes:

• Fabricant du moteur
  • Nature du courant du moteur
• Données se trouvant sur la plaque signalétique de la machine
• Données se trouvant sur la plaque signalétique du conjoncteur

En cas de renvoi du moteur, toujours envoyer l'unité moteur complète avec le conjoncteur.

⚠ Wartung

Avertissement: Dans l'intérêt de la sécurité du service, éteignez toujours la scie et retirez la fiche de contact avant d'entreprendre des travaux de maintenance,

Généralités

Le renouvellement de la couche de cire de i'établi facilite la conduite des pièces d.Œuvre.

Moteur

Si le câble de réseau est déchiré. Coupé ou endommagé d'une autre façon, il devrait être remplacé immédiatement. Ne pas lubrifier les supports du moteur et les parties internes.

Support du bras de scie

Lubrifiez les supports dans le bras de scie toutes les 50 heures. Procédez de la façon suivante (Fig. 14):

• Tournez la scie de côté.
- Apposez une quantité généreuse d'huile SAE 20 à l'extréité de la goupille et sur les supports en bronze.
• Laissez le lubrifiant agir pendant la nuit.
- Repetez le procédé le lendemain de l'autre côté de la scie.

Fehlersuchplan

Plan de recherche des défauts

Avertissement: Dans l'intérêt de la sécurité du service, éteignez toujours la scie et retirez la prise de contact avant d'entreprendre des travaux de réparation.

Défaut	Origine possible Manière de procéder
Les lames se cassent	Tension mal réglée	Régler la tension convenable
	Charge trop forte	Amener la pièce d'œuvre plus lentement
	Type de lame incorrect	Utiliser les lames convenables
	Piece d'ouvrage amenée de travers	Éviter une pression latérale
Le moteur ne marche pas	Câble de réseau	Remplacer les pièces défectueuses défectueux
	Moteur défectueux	Appeler te service clientèle. N'essayez pas de réparer le moteur vous même, ceci doit être effectué par une main d'œuvre spécialisée autorisée
Vibration REMARQUE: La scie vibre un peu tourne.	Scie mal montée	Pour le montage de la scie, voir les indications plus haut dans le manuel
	Table inconvénient	Plus la table d'ouvrage est lourde, plus la vibration est faible. Une table en presspahn vibre toujours plus qu'une table en bois massif. Choisissez la table qui convient à votre avis
	Table d'auvrage mal vissée au appuyée cantre le moteur	Tirer le levier de blocage
	Moteur mal vissé Fixations non mises en place	Bien visser le moteur
La lame de scie n'oscille pas. Orientation de travers	Desserrez les vis avec lesquelles les fixations sont fixees au bras	Mettez les fixations en position verticale. Resserrez les vis.

Costruttore:

Des défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi liacheteur perd tout droit à des redevances pour de tels défauts. Nous garantissons nos machines, dans la mesure où elles sont maniées correctement, pour la durée légale de garantie à compter de la remise dans ce sens que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable durant cette période pour des raisons dierreur de matériau ou de fabrication. Toutes pièces que nous ne fabriquons pas nous-mêmes ne

sont garanties que si nous possèdons des droits à la garantie vis-à-vis des fournisseurs respectifs. Les frais pour la mise en place des nouvelles pièces sont à la charge de liacheteur. Tous droits à rédhibition et toutes prétentions à diminutions ainsi que tous autres droits à liindemnité sont exclus.

Garanzia I
