LC20BUF - Cave à vin Le Cellier - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cave à vin
Capacité	20 bouteilles
Température de fonctionnement	5°C à 20°C
Type de refroidissement	Refroidissement par compression
Consommation énergétique	Classe énergétique A
Niveau sonore	40 dB
Dimensions (L x P x H)	50 x 45 x 85 cm
Porte	Porte en verre double vitrage
Éclairage intérieur	LED
Étagères	Étagères en bois
Poids	30 kg
Utilisation	Idéale pour le stockage de vins rouges, blancs et rosés
Maintenance	Nettoyage régulier de l'intérieur et des étagères
Sécurité	Système de verrouillage de la porte
Garantie	2 ans
Informations supplémentaires	Ne pas exposer à la lumière directe du soleil

FOIRE AUX QUESTIONS - LC20BUF Le Cellier

Comment régler la température de ma cave à vin LC20BUF ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle. Utilisez les flèches pour augmenter ou diminuer la température désirée.

Pourquoi ma cave à vin ne refroidit-elle pas ?

Vérifiez que la cave est bien branchée et que la prise fonctionne. Assurez-vous également que les portes sont bien fermées et qu'il n'y a pas d'obstructions à l'intérieur.

Quel est le niveau sonore normal de la cave à vin LC20BUF ?

Le niveau sonore normal est d'environ 38 dB, ce qui est comparable à un réfrigérateur silencieux. Si vous entendez des bruits anormaux, vérifiez si la cave est bien de niveau.

Comment nettoyer l'intérieur de ma cave à vin ?

Pour nettoyer l'intérieur, débranchez la cave, retirez les étagères et essuyez l'intérieur avec un chiffon doux et un mélange d'eau et de vinaigre. Ne jamais utiliser de produits chimiques agressifs.

Comment savoir si le filtre à air doit être remplacé ?

Si vous remarquez une odeur désagréable ou une circulation d'air réduite, il est temps de remplacer le filtre à air. Consultez le manuel pour les instructions spécifiques.

Puis-je installer la cave à vin à l'extérieur ?

Non, la cave à vin LC20BUF est conçue pour un usage intérieur uniquement. L'exposition à des températures extrêmes peut endommager l'appareil.

La lumière intérieure de ma cave à vin ne s'allume pas, que faire ?

Vérifiez d'abord si la cave est sous tension. Si elle l'est, remplacez l'ampoule conformément aux instructions du manuel. Si le problème persiste, contactez le service client.

Quel est l'espace recommandé autour de la cave à vin pour une ventilation adéquate ?

Il est recommandé de laisser au moins 10 cm d'espace autour de la cave à vin pour assurer une bonne circulation de l'air et un fonctionnement optimal.

Puis-je stocker d'autres boissons dans ma cave à vin ?

Il est recommandé de stocker uniquement des vins dans la cave à vin LC20BUF pour préserver les arômes et les conditions de stockage optimales.

Que faire si la porte de ma cave à vin ne se ferme pas correctement ?

Vérifiez si la cave est de niveau et si rien n'entrave la fermeture de la porte. Si le problème persiste, contactez le service client pour assistance.

MODE D'EMPLOI LC20BUF Le Cellier

Cave de service pose libre et encasirable sous plan

NOTICE D'UTILISATION

LC20BUF

FR - MANUEL D'UTILISATION p. 3

GB - USE INSTRUCTIONS p. 22

Avant toute utilisation, merci de dire et appliquer les regles de sécurité et d'utilisation du present manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque LE CELLIER en acquérant cet apparéil et espérons qu'il satisfera pleinement vos attentes.

Cet apparéil vous permet au choix de chambrer vos bouteilles (à température ambiente) ou de lesmettre àtempérature de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

1. CONSIGNES GENÉRALES DE SECURITÉ

Avant d'utiliser votre apparéil pour la première fois, veuillez lire attentivement ce manuel d'utilisation. Conservez-le précieusement de façon à pouvoir vous y reférer au besoin. Afin de réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de votre cave, merci de suivre les précautions données.

D'une manière générale, votre apparéil doit être entretenu par un professionnel qualifié.

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'instructor et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutillement, il est important que les personnes aménées à utiliser cet appareil aient pris entièrement reconnaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l'appareil.

Cet apparéil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une température de stockage plus élevé que celle d'un compartment pour produits frais. En aucun cas cet apparéil est destiné àMAINTR des produits alimentaires frais.

Assurez-vous que votre installation électrique (voltage) corresponde à cette indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute.

Pour votre protection, cet apparéil doit être correctement connecté à une prise terre. Ne pas couper ou-retirer le fil de terre du cable d'alimentation fourni.

Pour des raisons de sécurité, ne pas utiliser une rallonge électrique.

Si vous appeareil est endommagé (par un impact majeur, par exemple) ou s'il subit un

dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôle l'appareil par un réparateur professionnel/agréé.

Pour éviter tout danger, ne pas remplacer vous-même un cable secteur endommagé. Contactez votre revendeur, un centre de service agrée ou un réparateur professionnel.

Cet apparéil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l' apparéil une fois qu'il est plein : vous pourriezdéformer sa carrosserie en plus d'entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.

Maintainir les enfants éloignés de l'appareil
Ne pas utiliser l'appareil à l'extérieur

Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuilles débrancher immédiatement la prise secteur.

Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immer le cable d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées.

Maintenez l'appareil éloigné de toute source de chaleur et ne l'exposez pas directement au soleil.

Ne laissez pasPENDREle cable d'alimentation d'une table ou etre en contact avec des coins tranchants ou des surfaces chaudes.

Ne tirez pas sur le cable d'alimentation, saisissez la prise pour débrancher l'appareil.

Assurez-vous que la zone où votre apparéil est situé est capable de supporter son poids lorsqu'il est charge (une bouteille de 75 cl pèse environ 1,3kg ). Notre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous.

Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus.

Le nettoyage et l'entretien par l'utilier ne doit pas etre effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.
- Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.
Risque que l'enfant se retrouve coincé : qu'un enfant se retrouve bloqué dans l'appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des apparils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".
- Si vous decide demettre au rebut l'appareil, debranchez-le de la prise murale, coupez le cable d'alimentation (aussi proche de l'appareil que vous le pouvez) et retirez la portefain d'empêcher les enfants de jouer avec, de subir un choc electrique ou de s'enfermer à l'intérieur.
- Si l'appareil, doté d'un joint de porte magnétique, doit être remplaced par un autre apparéil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien apparéil. Cela évitera de transformer cet apparéil en piège pour les enfants.
- Maintainir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
- Avant de jeter votre cave, voirlez à biensterolir la porte. Laissez également les clayettes qui étaient à l'intérieur de l'appareil de manière à ce que les enfants ne puissant pas grimper à l'intérieur.
Les enfants de 3 à 8 ans peuvent charger ou décharger cet apparéil.
Les enfants doivent etre surveillés afin quils ne jouent pas avec l'appareil.

Sécurité générale

ATTENTION — Cet apparéil est concu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

Les zones de cuisine réservées au personnel des magasins, des ateliers et autres millieux professionnels,
Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnementes résidentiels,
Les environnements comme les chambres d'hôtel,
Les restaurants et établissements similaires, sauf détaillants.

ATTENTION — Afin d'éviter tout danger du à l'instabilité de l'appareil, il est important de le fixer et le monter selon les instructions d'installation.

ATTENTION — Ne rangez jamais de substances inflammables comme des aerosols à l'intérieur de cet apparéil car elles pouraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous doivent restrener

immediatement auprès de votre fabricant ou d'un revendeur qualifié afin d'eviter tout risque d'électrocution.

ATTENTION — Maintenez la ventilation bien ouverte et vérifie bien que l'air peut circuler par les ouvertures,URTout si I'appareil est encastré dans le mur.

ATTENTION — N'utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommendés par le fabricant.

ATTENTION - N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d'élimination des déchets agréé. N'exposer pas l'appareil à une flamme.

ATTENTION — Le gaz réfrigerant de cet apparéil est le R600a, tout produit inflammable et explosif ne doit pas être mis dans la cave ou pres de celle-ci afin d'éviter le déclenchement d'un feu ou d'une explosion.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'st installation de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention: risque d'incendie

Si le circuit de réfrigération est endommagé :

Evitez les flammes nues et toute source d'incendie.

Ventilez bien la piece où se trouve l'appareil. Il est dangereux de modifier la composition de cet apparéil, de quelles manières que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas etre tenus pour responsables de tout incident cause par une mauvaise installation electrique.
• Le cordon d'alimentation ne doit pas etre rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
  Vérifiez bien que la prise murale n'est pas endommagée. Une prise murale en

mauvais état pourrait entrainer une surchauffe de l'appareil et son explosion.

Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.
- Ne tirez jamais sur le cable principal.
- Ne supprimez jamais la mise à la terre.
- Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
- Vous ne doivent jamais utiliser l'appareil si le cache de l'éclairage interieur n'est pas en place.
Cet appeareil fonctionne sur un courant a phase unique de 220 240V / 50Hz
- Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
- La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

Cet apparéil est uniquement destiné àmettre àtempérature des bouteilles de vin.
- Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil, cela provoquerait un risque d'explosion.
- Ne faites pas fonctionner d'autres apparèils électriques à l'intérieur de cet apparéil (mixeurs, turbines à glace électrique, etc.).
Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
- Ne placez pas d'objets chauds prés des composants en plastique de cet apparéil.
- Les recommandations du fabricant quant au stockage de l'appareil doivent etre strictement respectees. Reforez-vous aux instructions correspondantes.
L'appareil doit etre tenu eoignede bougies, luminaires et autres flammes nues afin d'eviter les risques d'incendie.
L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d'utilisation.
L'appareil est lourd. Soyez prudent lorsque vous le déplacez. Si vous appareil est équipé de roulettes, rappelez-vous qu'elles seront uniquement à facilititer les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
N'utilisez jamais l'appareil ou ses éléments pour vous appuyer.
Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention: nettoyage et entretien

Avant tout entretien, débranchez l'appareil et coupez le courant.
- Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
- Ne nettoyez aucune partie de l'appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.
- N'utilisez pas d'objets tranchants ou pointus pour retarder la glace. Utilisez un gratoir en plastique.

Informations importantes à propos de l'installation

• Cet apparéil est destiné uniquement au stockage du vin.
• Cet apparéil de réfrigération ne convient pas pour la congélation des denrées alimentaires.
  Il est recommandé de régler la cave à vin sur 12^
• Les clayettes placées en mode usine constituent l'utilisation la plus efficace de l'énergie pour les appareils frigorifiques.

• Évitez d'installer votre apparéil dans des zones humides.

• Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poèle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambantes extrémement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.

• Branchez votre cave à vin à une prise terre murale exclusivement et uniquement reglementaire. Enaucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un electricien certifié ou un centre de service autorisé.
  Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé visuèlement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez achété. Dans ce cas, conservez l'emballage.
  Il est recommandé d'attendre au moins 24 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.
• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.
• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit

en contact avec des éléments chauds (compresseur, condensateur) afin d'eviter les risques d'incendie. Respectez toujours bien les consignes d'installation.

L'appareil ne doit pas etre situé a coté de radiateurs ou de feu des cuisson.
- Vérifiez bien que les prises sont accessibles une fois l'appareil installé.
Veillez a ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.

Économies d'énergie

Pour limiter la consommation électrique de votre apparéil :

✓ Installez-le dans un endroit approprié (voir chapitre « Instructions d'installation »).
Gardez les portes ouvertes le moins de temps possible.
Veillez au fonctionnement optimal de votre apparéil en nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).
Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-venture.

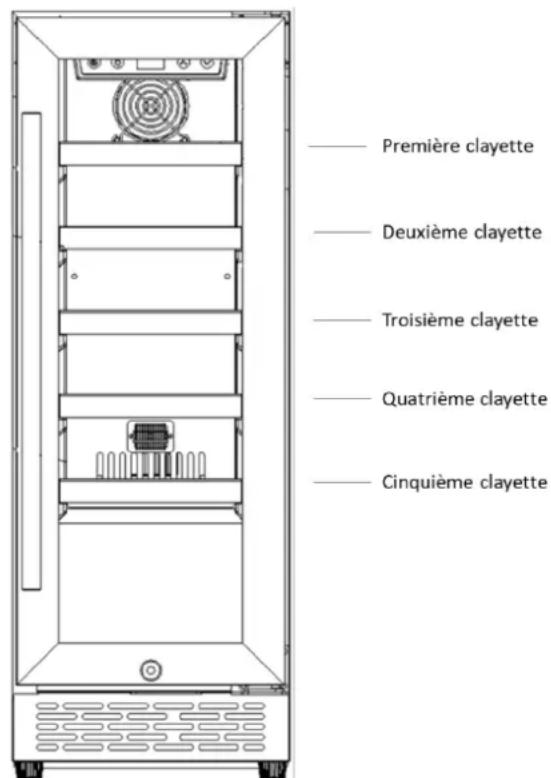

Recommendations d'agencement: L'agencement suivant, des équipements de votre apparéil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnellement possible par l' apparéil de réfrigération.

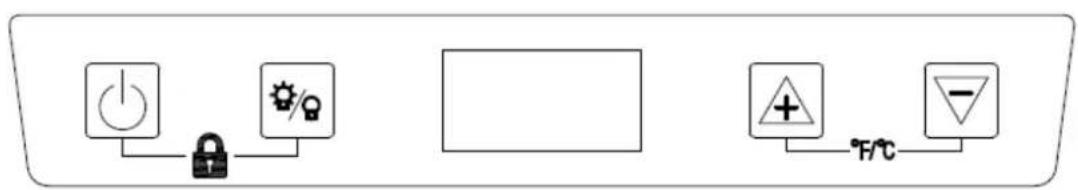

Le thermostat de l'appareil est electronic et vous permet de régler la température entre 5 et 20 degrés.

Pour le stockage du vin, il est recommandé de régler votre apparéil sur 12 degrés.

Cette température peut être adaptée selon le type de vin stocké.

Un réglage sur une température supérieure à 12 degrès diminuera la consommation énergétique de l'appareil.

Un réglage sur une température inférieure à 12 degrés augmentera la consommation énergétique de l'appareil. Certains modèles permettent de régler différents niveaux de températures dans une même cave. L'appareil garantit que la température est maintainue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation.

La température à l'intérieur de l'appareil peut être influencée par de nombreux facteurs: température ambiente, exposition au soleil, nombre d'ouvertures de porte et quantité de bouteilles stockées... Les légers changements de température sont parfaitement normaux.

Dépannage

Toute opération physique doit etre effectuee par un technicien qualifie et competent.
- Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a Instructions de sécurité

Attention — N'obstruer aucune grille de ventilation de l'appareil, voirlez à ce que les ouvertures d'aération soient toujours libres.

Attention — Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet apparéil.

Attention — Ne pas endommager le circuit frigorifique de l'appareil.

Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, déselçé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention — Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles

Base EPREL

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que définis dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet apparéil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre apparéil de réfrigération. Vous pouvez acceder à la Base EPREL en scannant le QR code liént sur l'étiquette énergie de votre apparéil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modele de votre apparéil de réfrigération.

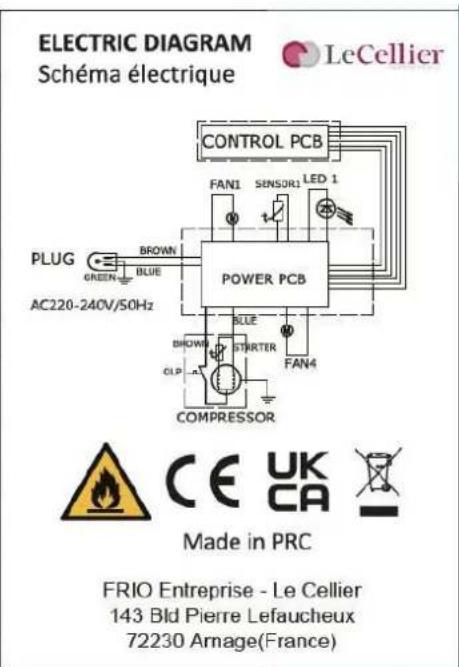

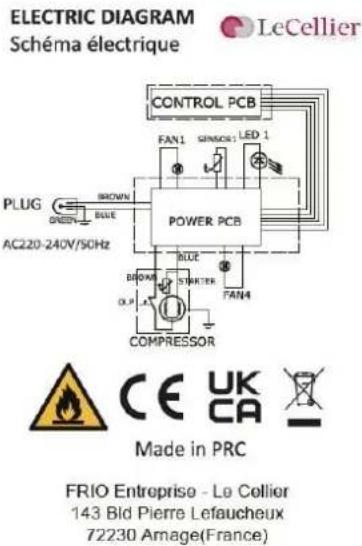

2. PLAQUE SIGNALÉTIQUE

Ci-dessous l'exemple d'une plaque signalétique :

Cave à vin/Wine Cellar
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampérage	0.7A
Puisance maximum	55W
Puisance de la lampe	Max 1W
Classe de protection contre les chocs électriques	I

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modele) comporte toutes les informations spécifiques à votre apparéil.

Nous vous conseillons de noter son numero de série sur ce livre avant son installation, pour vous y reférer si nécessaire ulterieurement (intervention technique, demande d'assistance, etc.).

En effet, une fois l'appareil installé et charge, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourrait vous être donnée sans ces informations.

3. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et interieur.
• Laissez votre apparéil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la capacité d'un dysfonctionnement du système de refroidissement du au transport.
• Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiède.
• Lorsque vous installez votre apparéil,mercì de désirir un lieu autorisé.
• Placez votre apparéil sur un sol qui est assez résistant pour le soutenir lorsqu'il est entièrement chargé. Veuillez ajuster les pieds de votre apparéil afin demettre à niveau votre cave.
• Une ventilation adequate est nécessaire, n'obstruez aucune sortie d'air.
• N'est pas conscience pour être place dans un garage, sous-sol ou autre lieu du même type.
• L'appareil est destiné à un usage seulement interieur.
• Cet apparéil est destiné à être installé en pose libre ou de façon encastrée.
• Branchez la cave à une prise unique, laissez un espace de 30 mm entre l'arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement du à l'instabilité, générateur de bruit et de vibration et assurera la parfaite herméticité de la porte.
• Cet apparéil est uniquement réservé au stockage de vins.
• Cet apparéil utilise du gaz réfrigerant inflammable, veuillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport.

Attention

Stockez des bouteilles fermées.
- Ne surchargez pas l'appareil.
- N'ouvrez pas la porte plus que nécessaire.
- Ne couvrez pas les clayettes avec des feuilles d'aluminium ou tout autre matériel qui pourrait empêcher une bonne circulation de l'air.
- Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l'appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l'air circuler et prévenir la formation de moisissures et d'odeurs.

ATTENTION : merci d'éloigner l'appareil de toute substance qui pourrait entrainer un risque d'incendie.

Plages de températures ambantes

Cet apparéil est indiqué pour un fonctionnement dans des pieces dont la température ambiente est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique.

CLASSE	SYMBOLE	PLAGE DE TEMPERATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes compris entre 10^ et 38^ .

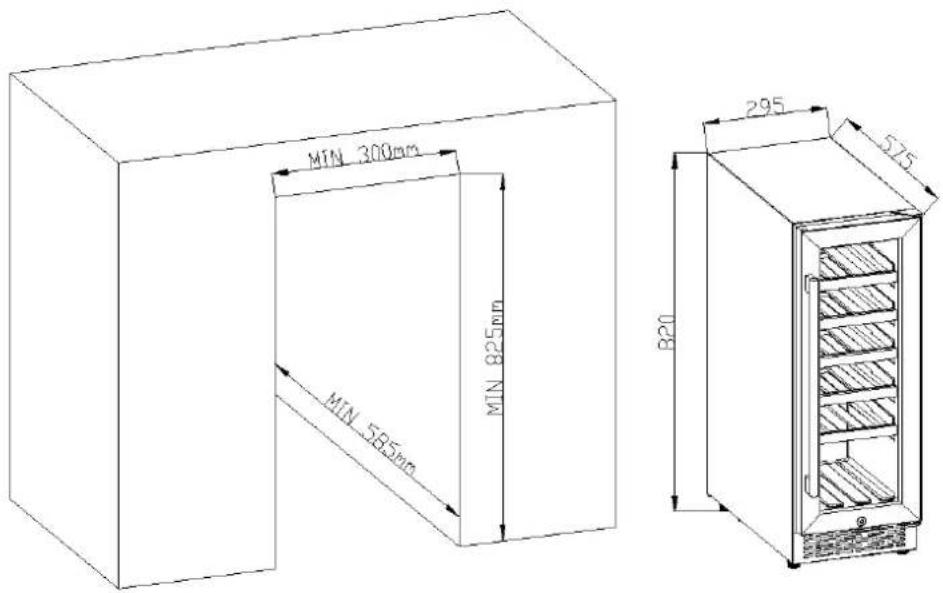

Schemas d'encastrement

4. INSTRUCTIONS D'UTILISATION

Il est recommandé d'installer votre apparéil dans un endroit où la température ambiente est comprise entre 10 - 38^ . Si la température ambiente est supérieure ou inférieure à la température recommmandée, le rendement de l'unité peut être influencé et il peut être impossible d'obtenir la température entre 5 - 20^ ou 5 - 10^ / 10 - 20^ (selon modèle).

Bouton

Pour allumer/eteindre l'appareil.

Appuyez et maintenez le bouton pendant environ 3 secondes.

Bouton

Bouton de contrôle de la lumière interieure

• Boutons

Bouton de réglage de la température

• Combinaison

Bouton de verrouillage / déverrouillage des fonctions du panneau de control.

Appuyez et maintenez les boutons pendant environ 3 secondes.

Combination

Bouton de conversion de Celsius en Fahrenheit.

Appuyez et maintenez les boutons pendant environ 3 secondes.

Lorsque la tempéature ambiente est de 25^ et que le refroidisseur de vin n'a pas de bouteille, il faut environ 30 minutes pour augmenter la tempéature du refroidisseur de vin de 5^ à 12^ . Dans les mêmes circonstances, il faudra environ 30 minutes pour faire baisser la tempéature du refroidisseur de 12^ à 5^ . Moins la tempéature est élevé, moins il faudra de temps.

Fonction d'utilisation

• Alarme de température :

Si la température interieure est supérieure à 25^ pendant une heures en continu, l'écran affichera "H", clignotera et sonnera. Cette alarme vous informera que la température interieure est trop élevé, merci de vérifier qu'elle pourrait en'être la raison. Si la température interieure est inférieure à 1^ pendant une heures en continu, l'écran affichera "L", clignotera et sonnera. Cette alarme vous informera que la température interieure est trop BASSE, merci de vérifier qu'elle pourrait en'être la raison.

Appuyez sur n'importe qu'elle touche pour désactiver l'alarme sonore.

• Fonction de mémorisation de la température :

Dans le cas d'une coupure de courant, la cave va memoriser les derniers paramétrages et, lorsque l'électricité reviendra, ces mêmes paramètres seront à nouveau opérationnels.

5. ÉQUIPEMENT

Le système de climatisation

Selon l'avis des spécialistes, la température ideale de conservation des vins se situe autour de 12^ , dans une fourchette de 10^ à 14^ . Ne pas confondre avec la température de service, qui elle varie selon la spécifique de chaque type de vin de 5 à 20^ .

Il est sur tout important d'éviter les variations brutes de température. Conçu par des spécialistes pour des

cenophiles, cet apparéil, contrairement au simple réfrigérateur, prend en compte la sensibilité des grands crus aux variations brutes de températures en assurant un contrôle fin d'une température moyenne constante.

Le système anti-vibration

Le compresseur frigorifique est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve interieure est isolée de la carrosserie par une épaissce couche de mousse de polyurethane. Ces caractéristiques permettent d'éviter la transmission de vibration à vos vins.

Dégivrage

Votre appareil est equipé d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l'appareil dégivrent automatiquement. L'eau de dégivrage ainsi recupérée est evacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l'appareil pres du compresseur. La chaleur produit par le compresseur evaporé ensuite les condensas récapérés dans le bac.

Clayettes

Pour eviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pourmettre ou enlever les bouteilles.
- Pour un accès plus simple au contenu des clayettes, vous doivent faire glisser la clayette vers l'extérieur d'environ 1/3. Cependant, elles sont conçues avec une butée d'arrêt de chaque côte pour éviter que les bouteilles ne tombent.
- Pour-retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirez ou poussez selon les cas.

La sécurité renforcée

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons pris soit de seLECTIONner des composants de qualité et de reconvoir des techniques de fabrication propres à assurer une sécurité optime de fonctionnement.

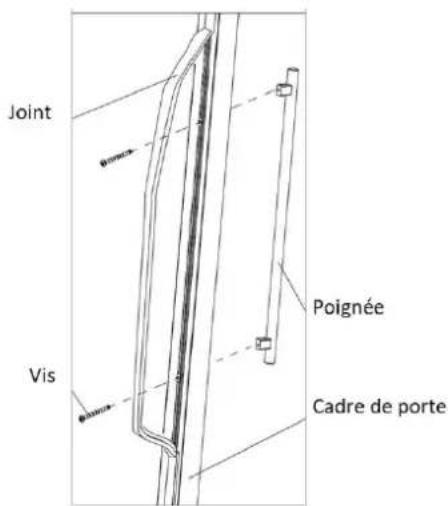

Installation de la poignée

Votre appareil est equipoé d'une poignée. Pour l'installer, vissez-la simplement sur la porte avec les vis fournies, suivant le schéma ci-dessous.

① Ouivre le joint de porte pres du trou de montage de la poignee.
② Sortez la vis à tête Phillips du sac d'accessoires et insérez-la dans le trou d'installation de la poignée réservé dans la rainure du joint de porte du corps de la porte.
③ Alignez le trou de montage de la poignée avec la vis, serrez la vis avec un tournevis cruciforme et fixez la poignée. Notez que les trous de fixation supérieurs et inférieurs de la poignée doivent être serrés avec des vis.
4 A p r s a i t la rainure du joint de porte, et disposez-le uniformement.

6. CHARGEMENT

Les quantités maximales de chargementannoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent ( comme les litrages des réfrigerateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectuels avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : cordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flute, etc., compteant chacune des diamètres et des hauteurs qui leurs sont propres).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variee » se constitue d'une grande variete de bouteilles et I'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probabilitem un peu moins que le maximum anoncé.

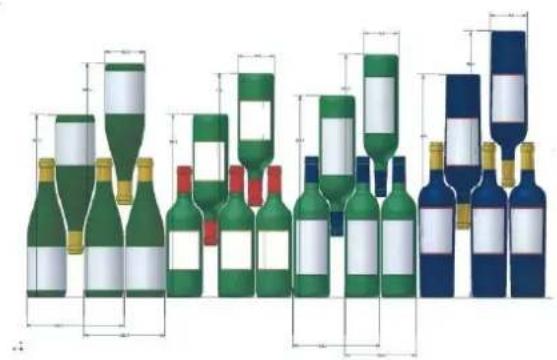

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreuses autres de toutes contenances et toutes formes. Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croissement.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera etre environ 30% sous la quantite initiale calculee a partir de Bordeaux.

Types de croisement

Tete bêche col à col :

Notez bien la différence de profondeur!

Tete bêche col entre futs :

Chargement accru

Capacité annihilée

La capacité Annonée est la capacité maximale calculée avec un nombre de clayette définie qui varie selon les modèles. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l'ajout de clayettes réduiront considérablement la capacité de stockage.

La capacité de votre cave à vin est mesure selon le standard EN62552.

Pour la reférence LC20BUF, la capacité maximale a été calculée avec 5 clayettes.

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins! Les opinions varient, la température ambiente également mais beaucoup s'accordent sur :

Grands vins de Bordeaux - Rouges 16-17°C

Grands vins de Bourgogne - Rouge

15-16°C

Grands crus de vins blancs secs 14- 16^

Rouges légers, fruités, jeunes 11-12°C

Rosés de Provence, vins de primeur

10-12°C

Blancs secs et vins de pays rouges

10-12°C

Vins de pays blancs

8-10°C

Champagnes

7-8°C

Vins liquoreux

6^

7. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre apparéil (opération à faire régulière), débranchez l' apparéil en-retirant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez sécher totally avant de rebrancher. N'utilise ni solvants, ni agents abrasifs. Lavez la plastification des clayettes acier avec une solution détergente douce puis séchez avec un chiffon sec et doux. Les clayettes en bois ne demandent pas d'entretien particulier.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n' affectera pas les températures de votre cave. Afin de protégger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protégger votre vin.

• Si l'appareil est débranché, eteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce-delai, le compréseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).
• Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisies et celles affichées ne correspondant pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

• Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.
• Longs séjours : si vous appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.

Si vous devez déplacer votre cave à vin

• Debranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles générées dans la cuve et fixez les éléments mobiles.
  Pour eviter d'endommager les vis de mise a niveau des pieds, vissez-les a fond dans leur base.
• Fermez entiement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protegez également votre apparéil avec une couverture ou un tissu similaire.

Économies d'énergie

Lappareil doit etre placedans un local frais (mais au-dessus de +10^) ,oin de toute source de chaleur

(autres apparéils menager) et d'une exposition directe au soleil.

Le local ou est place l'appareil doit etre ventilé. Ne couvre jamais les aérations.
- N'ouvrez pas la porte plus que nécessaire.

8. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifie n'éanmoins que :

• La prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel

IMPORTANT: si le cordon d'alimentation fourni est endommagé, il doit être remplaced par le fabricant, un service agrée de la marque ou du revendeur. Dans tous les cas, il doit être remplaced par un personnel qualifié pour éviter tout risque de blessure.

SI CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation!

9. PIECES DÉTACHÉES ET SAV

Les pièces de rechange esthétiques et fonctionnelles conformément au RÉGLEMENT (UE) 2019/2019 (Annexe II, point 3.), sont mises à disposition des réparateurs professionnels et utilisateurs finaux pour une période 7 ans ou 10 ans (Liste en Annexe II, point 3.a.1 et 3.a.2) à compter de la mise sur le marché de laforthème unité du modele. La liste des pièces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : FRIO - Interfroid Services, 143 Bd Pierre Lefauchex - 72230 ARNAGE

Pour les autres pieces détachées fonctionnelles et non spécifiées dans le règlement UE 2019/2019, elles sont disponibles pour une durée de 10 ans.

Toutes les caves FRIO bénéficient d'une garantie pieces fonctionnelles de 1 an.
Le règlement (UE) 2019/2019 et ses annexes sont disponibles sur le site Européen eur-lex.europa.eu

Vou puez resoudre de nombreux problemes simples de votre cave a vin, en evitant de faire appel à yourservice après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
La cave ne démarre pas	• La prise n'est pas branchée • Le bouton marche/arrêt est sur la position arrêt • Le fusible a sauté au niveau de votre installation électrique
La cave ne refroidit pas assez	• Contrôlez la température可以选择 • La température externe est au-delà de la température d'application de la cave • La porte de la cave est ouverte trop souvent • La porte n'est pas bien fermée • Le joint de la porte n'est pas étanche
Le comprésur démarre et s'accêté fréquement	• La température externe est trop élevé • Une grossse quantité de bouteilles a été mise dans la cave • La porte de la cave est ouverte trop fréquement • La porte n'est pas bien fermée • Le réglage n'a pas été fait correctement • Le joint de la porte n'est pas étanche.
La lumière ne fonctionne pas	• La prise n'est pas branchée • Le fusible a sauté au niveau de votre installation électrique • Le LED est hors service/a grillé, contactez le service après-vente • Le bouton de la lumière est sur arrêt
Vibrations	• Contrôlez et assurez-vous que la cave soit bien au niveau
La cave semble faire beaucoup de bruit	• Un bruit qui ressemble à de l'eau qui circule est produit par le gaz réfrigérant, ce qui est normal • En fin de cycle du compréseur, il est possible d'entendre un bruit d'eau qui circule • Des contractions et des expansions des parois internes peuvent provoquer des claquements • La cave n'est pas à niveau
La porte ne se ferme pas bien	• La cave n'est pas à niveau • Le joint de la porte est sale ou abîmé • Les clayettes ne sont pas bien positionnées • Une partie du contenu empêche la porte de se fermer

Remplacement de la lampe d'éclairage

Cet apparéil est constitué de diodes electroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toute fois, et malgré tout le sein apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2019/290/CE relative aux déchets d'équipements électriques et Electroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux apparciels électriques et/ou électroniques ou bien, si vous achetez un apparciel équivalent, au revendeur de ce nouvel apparéil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté.

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque LE CELLIER sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générées ne peut être interprétré comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut etre tenue responsable des erreurs ou des omissions techniques et de redaction dans les presentes.

Document non contractuel.

Cave à vin/Wine Cellar		ELECTRIC DIAGRAM Schéma électrique LeCellier
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampérage	0.7A
Pulsance maximum	55W
Pulsance de la lampe	Max 1W
Classe de protection contre les chocs électriques	I	FRIO Entreprise - Le Cellier 143 Bld Pierre Lefauchex 72230 Arnage(France)

Cave à vin/Wine Cellar
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampéage	0.7A
Puissance maximum	55W
Puissance de la lampe	Max 1W
Classe de protection contre les chocs électriques	I

Cave à vin/Wine Cellar
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampérage	0.7A
Puisance maximum	55W
Puisance de la lampe	Max 1W
Classe de protection contre les chocs électriques	X

Niet-contractueil document.

Cave à vin/Wine Cellar
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampérage	0.7A
Puisance maximum	55W
Puisance de la lampe	Max 1W
Classe de protection contre les chocs électriques	I

Cave à vin/Wine Cellar
Référence	LC20BUF
Service Ref	LC20BUF/1
S/N	240400001
Modèle usine	ZS-A60
Classe climatique	SN/N/ST
Volume Total Net	56L
Consommation d'énergie annuelle	99kWh/an
Consommation jour d'énergie à 16°C	0.12kWh/24h
Consommation jour d'énergie à 32°C	0.42kWh/24h
Gaz réfrigérant / Quantité	R600a/18g
Agent isolant	Cyclopentane
Voltage	220-240VAC
Fréquence	50Hz
Ampérage	0.7A
Puisance maximum	55W
Puisance de la lampe	Max 1W
Classe de protection contre les chocs électriques	X
