AirForce 5 Max - Compresseur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Marque	Scheppach
Modèle	AirForce 5 Max
Type de produit	Compresseur
Tension d'alimentation	220-240 V~ 50 Hz (CA) / 12 V (CC)
Puissance moteur	150 W max.
Pression de service	8 bar
Débit d'aspiration	36,5 l/min
Débit effectif à 1 bar	18 l/min
Vitesse de rotation	4200 min⁻¹
Mode de service	S3 25% (2,5 min sur 10 min)
Niveau de pression acoustique	63,9 dB(A)
Niveau de puissance acoustique	90 dB(A)
Indice de protection	IP30
Classe de protection	II
Poids	1,6 kg
Longueur du câble CA	1,8 m
Longueur du câble CC	4 m
Longueur du flexible	600 mm
Fonctions	Gonflage de pneus, ballons, matelas, etc.
Alimentation	Secteur ou prise 12 V (allume-cigare)
Accessoires inclus	Aiguille à ballon (2x), adaptateur conique, adaptateur pour valves de pneus
Entretien	Nettoyer avec chiffon humide et savon noir ; ne pas immerger
Sécurité	Lire la notice, porter EPI, utiliser disjoncteur différentiel 30 mA
Pièces d'usure	Courroie, couplage

FOIRE AUX QUESTIONS - AirForce 5 Max SCHEPPACH

Comment régler la pression souhaitée ?

Utilisez les touches + (3) et - (5) pour augmenter ou diminuer la pression. Appuyez sur la touche Unité (4) pour choisir entre bar, PSI ou kPa. La pression maximale est de 8 bar. Le compresseur s'arrête automatiquement à la pression réglée.

Puis-je utiliser le compresseur avec une batterie de voiture ?

Oui, le compresseur peut être alimenté en 12 V CC via la prise allume-cigare. Pour cela, placez le sélecteur CA/CC (11) en position CC et branchez le cordon 12 V dans la prise de la voiture.

Que faire si le compresseur ne démarre pas ?

Vérifiez la tension secteur, les fusibles et la prise. Si la température est inférieure à +5°C, le moteur peut ne pas démarrer. Laissez refroidir le moteur en cas de surchauffe. Évitez les rallonges trop longues.

Comment entretenir le compresseur ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez-le avec un chiffon humide et un peu de savon noir. N'utilisez pas de solvants. Ne lavez pas à l'eau. Vérifiez régulièrement les câbles et les joints.

Quels accessoires sont inclus ?

Le kit comprend deux aiguilles à ballon, un adaptateur conique pour objets gonflables (piscines, matelas), et un adaptateur pour valves de pneus. Un manuel d'utilisation est également fourni.

Le compresseur est-il adapté aux pneus de poids lourds ?

Non, cet appareil est conçu pour les pneus de voiture, moto et vélo, ainsi que les ballons et matelas. Il ne convient pas pour les pneus de grand volume comme ceux des camions ou tracteurs.

Quelle est la signification du mode de service S3 25% ?

Le mode S3 25% indique un fonctionnement intermittent : le compresseur peut fonctionner 2,5 minutes sur une période de 10 minutes. Au-delà, il doit refroidir pour éviter la surchauffe.

Puis-je utiliser le compresseur en extérieur ?

Le compresseur peut être utilisé brièvement en extérieur dans des conditions sèches. Il ne doit pas être exposé à la pluie ni à l'humidité. Après usage, rangez-le dans un endroit sec.

Comment ranger le compresseur après utilisation ?

Débranchez l'appareil et laissez-le refroidir. Rangez le câble d'alimentation dans le compartiment de droite (12) et le flexible avec le câble CC dans le compartiment de gauche (16). Utilisez la poignée pour le transporter.

Que faire en cas de fuite d'air ?

Vérifiez les raccords et le flexible. Si la soupape anti-retour fuit, faites-la remplacer. Les joints endommagés doivent être changés par un professionnel. Contrôlez aussi les adaptateurs.

MODE D'EMPLOI AirForce 5 Max SCHEPPACH

Légende des symboles apposés sur l'appareil

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-même ne permettent pas d'éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents.

	Avant la mise en service, lire le manuel!
	Utilisez une protection respiratoire.
	Porter des lunettes de sécurité!
	Portez des protections auditives!
	Attention aux pièces brûlantes !
	Attention à la tension électrique !
	Attention! L'appareil est équipé d'un système automatique de mise en route. Veillez à main- tenir les tierces personnes à distance de l'appareil !
	N'exposez pas la machine à la pluie. L'appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches.
	Indication du niveau de pression sonore en dB
	Classe de protection II
	Convient pour gonfler les pneus.
	Le produit respecte les directives européennes en vigueur.

Table des matières: Page:

1. Introduction....30
2. Description de l'appareil 30
3. Ensemble de livraison 30
4. Utilisation conforme à l'affectation 30
5. Consignes de sécurité....31
6. Caractéristiques techniques.... 34
7. Risques résiduels 35
8. Décompressez....35
9. Avant la mise en service....35
10. Structure et commande .... 35
11. Raccord électrique 36
12. Nettoyage, maintenance et stockage 37
13. Mise au rebut et recyclage 38
14. Dépannage 39
15. Déclaration de conformité 43

1. Introduction

Fabricant:

Scheppach GmbH

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages resultant de l'exploitation de cet appareil, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
- Travaux de réparation effectués par des tiers, par des spécialistes non autorisés,
- Remplacement et installation de pièces de rechange qui ne sont pas d'origine.
• Utilisation non conforme,
- Lors d'une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les periods d'indis- ponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, sur la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécifique en vigueur pour l'utilisation d'appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

2. Description de l'appareil

1. Poignée de transport
2. Écran
3. Touche + (augmenter la pression)
4. Touche Unité
5. Touche - (diminuer la pression)
6. Interrupteur en / hors circuit
7. Aiguille à ballon
8. Adaptateur conique (Accessoires de natation)
9. Adaptateur pour valves des pneus
10. Coffret de rangement de l'adaptateur
11. Sélecteur CA/CC
12. Compartiment de stockage câble réseau
13. Cordon d'alimentation
14. Tuyau à air comprimé avec adaptateur de valver
15. Raccordement prise de courant 12 V
16. Coffret de rangement du flexible à air comprimé / câble de raccordement

3. Ensemble de livraison

• Compresseur
  • Aiguille à ballon (2x)
• Adaptateur conique (Accessoires de natation)
• Adaptateur pour valves des pneus
  • Manuel d'utilisation

4. Utilisation conforme à l'affectation

Cet appareil convient pour gonfl er les pneus de voiture, de moto et de vélo, les ballons de sport ainsi que les ballons d'eau, les matelas pneumatiques et autres.

L'appareil peut être utilisé sur secteur avec le câble d'alimentation ou être raccordé à la prise de courant 12 V (allume-cigare de voiture).

Cet appareil ne convient pas pour gonfl er les pneus de grand volume, comme les pneus de poids lourds et de tracteurs.

Le compresseur ne peut être exploité que dans des espaces intérieurs secs et bien ventilés.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

Consignes de sécurité générales à observer lors de l'utilisation d'outils électriques

△ AVERTISSEMENT ! Lisez toutes les consignes de sécurité, les instructions, les marquages et caractéristiques techniques concernant cet appareil. Le non-respect des consignes et des consignes de sécurité qui suivent peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité ainsi que les instructions d'utilisation pour le futur.

Le terme «outil électrique» utilisé dans les consignes de sécurité fait référence à des outils électriques raccordés au secteur (avec un câble d'alimentation) ou utilisés avec une batterie (sans câble d'alimentation).

Sécurité au poste de travail

a. Maintenez votre poste de travail propre et bien éclairé. Le désordre et les lieux de travail peu éclairés peuvent être à l'origine d'accidents.

b. N'utilisez pas l'outil électrique dans des atmosphères explosibles en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

c. Tenez les enfants et autres personnes loin de l'outil pendant son fonctionnement. Vous pouvez perdre le contrôle de l'outil si vous êtes distrait.

Sécurité électrique

a. La fiche de l'outil doit s'insérer correctement dans la prise de courant. Ne modifiez la fiche d'aucune manière. N'utilisez pas d'adaptateur de prise de courant pour les outils mis à la terre. Les fiches non modifiées ainsi que les prises conformes réduisent le risque de choc électrique.

b. Évitez tout contact corporel avec les surfaces mises à la terre tels que les tuyaux, les radiateurs, les fours et réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est mis à la terre.

c. Maintenez tous les outils électriques à l'abri de la pluie ou de l'humidité. Toutes pénétration d'eau dans un outil électrique augmente le risque de choc électrique.

d. Utilisez le câble d'alimentation uniquement pour l'usage prévu. N'utilisez pas le câble pour porter ou suspendre l'outil et ne tirez pas sur le câble pour débrancher l'outil.

Maintenez le câble à l'abri de la chaleur, de l'huile, des arêtes tranchantes ou des éléments mobiles de la machine. Des câbles endommagés ou emmêlés augmentent le risque de choc électrique.

e. Lorsque vous travaillez à l'extérieur avec des outils électriques, utilisez uniquement des rallonges qui sont adaptées au travail à l'extérieur. L'utilisation de rallonges adaptées pour le travail à l'extérieur réduit le risque de choc électrique.

f. Si l'utilisation d'un outil électrique dans un environnement humide ne peut être évité, vous devez utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel permettra de réduire le risque de choc électrique.

Sécurité des personnes

a. Faites attention à ce que vous faites et utilisez les outils électriques de façon appropriée. N'utilisez pas les outils électriques lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un seul moment d'inattention pendant l'utilisation d'outils électriques peut provoquer des blessures graves.

b. Portez un équipement de protection et des lu-nettes de protection.

Portez un équipement de protection individuelle, tel qu'un masque anti-poussière, des chaussues de sécurité antidérapantes, un casque de protection ou une protection auditive, choisissez les protections adaptées au type et à l'utilisation de l'outil pour réduire le risque de blessures.

c. Faites attention à ne pas mettre l'outil en route par inadvertance. Assurez-vous que l'outil est hors tension avant de le connecter au réseau ou d'insérer une batterie, avant de le saisir ou de le porter.

Si vous avez votre doigt sur l'interrupteur lorsque vous transportez l'outil ou si la machine est en marche lorsque vous la connectez au réseau, il y a risque d'accident.

d. Enlevez les outils de réglage et les clés de serrage avant de mettre l'outil électrique en marche.

Les outils ou clés restant sur un élément mobile de la machine peuvent provoquer des blessures.

e. Évitez les postures anormales.

Tenez-vous correctement et faites attention à ne pas perdre votre équilibre. Ainsi, vous pourrez réagir plus facilement en présence de situations inattendues pendant l'utilisation de l'outil.

f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux lors de l'utilisation de cet outil. Attachez vos cheveux, maintenez vos vêtements et vos gants loin des éléments mobiles.

Les vêtements amples, les bijoux ou les cheveux longs peuvent être entraînés par les éléments de la machine en mouvement.

g. Si un dispositif d'aspiration de poussière ou un sac collecteur peuvent être fixés à l'outil, vous devez vous assurer qu'il sont bien connectés et correctement utilisés.

L'utilisation d'un dispositif d'aspiration de poussière peut réduire les risques dus à l'inhalation de poussière.

h. Ne vous fiez pas à votre impression de sécurité et ne sous-estimez pas les consignes d'utilisation des outils électriques même si vous avez une grande habitude d'utilisation de l'outil.

Un bref instant d'inattention peut conduire à de graves blessures en une fraction de seconde.

Utilisation et entretien de l'outil électrique

a. Ne surchargez pas l'outil.

Utilisez l'outil électrique approprié au type de travail à accomplir. Avec un outil électrique approprié, vous travaillerez mieux et de manière plus sûre dans la plage de puissance indiquée.

b. N'utilisez pas les outils électriques qui ont des interrupteurs défectueux. Les outils électriques qui ne peuvent pas être mis en marche ou arrêtés sont dangereux et doivent être réparés.

c. Débranchez l'outil et/ou retirez la batterie amovible avant d'effectuer des réglages, de remplacer des pièces ou de le ranger.

Ces mesures de précaution éviteront de faire démarrer l'outil involontairement.

d. Conservez l'outil hors de portée des enfants.

Seules les personnes qui ont l'habitude d'utiliser des outils électriques et qui ont lu le manuel d'utilisation peuvent l'utiliser. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.

e. Entretenez les outils électriques avec soin.

Vérifiez l'état des éléments mobiles pour assurer un fonctionnement optimal de l'outil. Vérifiez si certaines pièces sont endommagées au point de rendre l'outil inutilisable. Faites réparer les pièces endommagées avant d'utiliser l'outil. De nombreux accidents sont causés par des outils électriques mal entretenus.

f. Maintenez vos outils affûtés et propres. Des outils soigneusement entretenus avec des tranchants affûtés sont moins sujets au grippage et sont plus faciles à guider.

g. Utilisez les outils électriques, les accessoires, les outils tranchants etc., en conformité avec ces instructions.

Prenez en compte les conditions de travail et les travaux à effectuer. L'utilisation d'outils électriques pour des applications autres que celles auxquelles ils sont destinés, peut provoquer des situations dangereuses.

h. Veillez à maintenir les poignées et les surfaces de préhension sèches, propres et nettes d'huile et de graisse.

Les poignées et les surfaces de préhension glissantes ne permettent pas un maniement sûr et un bon contrôle de l'outil électrique dans les situations inattendues.

Entretien

a. Faites réparer votre outil que par des réparateurs qualifiés et utilisez toujours des pièces de rechange d'origine pour effectuer les réparations.

Ceci permet d'être certain que l'outil conserve ses qualités en matière de sécurité d'utilisation.

Consignes de sécurité pour les compresseurs

⚠ Attention ! Lors de l'usage de ce compresseur, il faut respecter les mesures de sécurité fondamentales suivantes à des fins de protection contre les électrocutions, les blessures et les incendies.

Lisez et suivez ces indications avant d'utilisez l'appareil.

Travail en toute sécurité

1. Maintenir l'ordre dans la zone de travail

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

1. Prendre en compte les facteurs environnementaux

- Ne pas exposer les outils électriques à la pluie.

- Ne pas utiliser les outils électriques dans un environnement humide ou mouillé. Risque d'électrocution !

- Veiller à ce que la zone de travail soit bien éclairée.

- Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.

1. Assurer une protection contre les chocs électriques

- Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

1. Maintenir le matériel à distance des enfants!

- Ne laisser personne toucher l'outil et le câble, les maintenir à distance de la zone de travail.

1. Conserver les outils électriques non utilisés en sécurité

- Les outils électriques qui ne sont pas utilisés doivent être rangés à un endroit sec, en hauteur ou verrouillé, hors de portée des enfants.

1. Ne pas surcharger l'outil électrique

- Ils fonctionnent en effet de manière plus satisfaisante et plus sûre dans leur plage de puissance.

1. Porter des vêtements adaptés

- Ne pas porter de vêtements amples ou de bijoux qui risqueraient d'être entraînés par les pièces mobiles.

- En cas de travail en extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes.

- Recouvrir les cheveux longs d'un filet.

1. Ne pas utiliser le câble à des fins pour lesquelles il n'a pas été prévu

- Ne pas tirer sur le câble pour débrancher le connecteur de la prise de courant. Protéger le câble de la chaleur, de l'huile et des bords coupants.

1. Prendre soin de ses outils

- Faire en sorte que le compresseur soit propre pour travailler correctement et en toute sécurité.

- Suivre les prescriptions de maintenance.

- Contrôler régulièrement le câble de raccordement de l'outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.

- Contrôler régulièrement les rallonges et les remplacer en cas de dommage.

1. Tirer sur le connecteur pour le débrancher de la prise

- En cas de non-utilisation de l'outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

1. Éviter une mise en marche involontaire

- S'assurer lors du branchement de la fiche dans la prise que l'interrupteur est éteint.

1. Utiliser la rallonge pour l'extérieur

- En extérieur, utiliser uniquement des câbles de rallonge autorisées et indiquées comme étant conformes à cet emploi.

- N'utiliser les tambours de câbles que lorsqu'ils sont déroulés.

1. Rester attentif en permanence

- Faire attention à ce que l'on fait. Procéder de manière raisonnable. Ne pas utiliser l'outil électrique lorsque l'on n'est pas concentré.

1. Vérifier si l'outil électrique présente des dommages

- Avant de poursuivre l'utilisation de l'outil électrique, il convient de vérifier soigneusement que les dispositifs de protection et les pièces faciles à endommager fonctionnent parfaitement et conformément aux dispositions.

- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.

- Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.

- Les commutateurs endommagés doivent être remplacés par un atelier de service clients.

- N'utiliser aucun câble de raccordement défaillant ou endommagé.

- Ne pas utiliser d'outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.

1. Faire réparer l'outil électrique par un électricien spécialisé

- Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menées à bien que par un électricien spécialisé qui utilisera des pièces de rechange d'origine. Sinon, l'utilisateur risque l'accident.

1. Attention!

- Par souci de sécurité, n'utiliser que les accessoires et appareils supplémentaires indiqués dans la notice d'utilisation ou recommandés ou indiqués par le fabricant. Toute utilisation d'outils ou d'accessoires autres que ceux recommandés dans la notice d'utilisation ou dans le catalogue peut présenter un risque de blessures.

1. Bruit

- Porter une protection auditive lors de l'utilisation du compresseur.

1. Remplacement du câble de raccordement

- Si le câble de raccordement est endommagé, il doit être remplacé par le fabricant ou un électricien spécialisé afin d'éviter les dangers. Risque d'électrocutions.

1. Remplissage des pneus

- Contrôler la pression de gonflage des pneus immédiatement après remplissage au moyen d'un manomètre adapté, par exemple, dans une station-service.

1. Compresseurs mobiles en mode chantier

- Veiller à ce que tous les flexibles et robinetteries conviennent à la pression de service maximale admissible du compresseur.

1. Lieu d'installation

- Placer le compresseur uniquement sur une surface plane.

1. En présence de pressions supérieures à 7 bar, il est recommandé de doter les flexibles d'alimentation d'un câble de sécurité, par exemple, un câble métallique.

2. Évitez de déposer des charges lourdes sur la tuyauterie en recourant à des raccords de flexibles pour éviter les points de pliure.

3. Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

6. Caractéristiques techniques

Prise secteur CA 220-240 V\~ 50 Hz

Raccord CC 12 V
Puissance moteur W max. 150
Mode de service* S3 25%
Vitesse de rotation du compresseur	4200 min ^-1
Pression de service ca. 8 bar
Puissance d'aspiration	ca. 36,5
Quantité réelle d'émissions à 1 bar	ca. 18 l/min
Type de protection	IP30
Catégorie de protection	II
Poids kg	1,6
Longueur de câble CA	1,8 m
Longueur de câble CC	4 m
Longueur de flexible	600 mm

Sous réserve de modifications techniques!

* S3 25% = fonctionnement intermittent périodique avec un rapport cyclique de 25% (2,5 min basé sur 10 minutes)

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition.

Valeurs caractéristiques sonores

Avertissement: Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, veuillez porter une protection auditive adaptée.

Niveau acoustique L_wA	90 dB
Niveau pression acoustique L_pA	63,9 dB)
Imprécision K_wA/pA	2,36 / 3 dB

7. Risques résiduels

Respectez les conseils d'entretien et de sécurité indiqués dans la notice d'utilisation.

Soyez toujours attentif pendant le travail et veillez à ce que les tiers se trouvent à une distance de sécurité suffisante de votre poste de travail.

En cas d'utilisation non conforme, un risque résiduel persiste, qui ne peut pas être exclu. Les risques potentiels suivants existent étant donné le type et la construction de l'appareil:

• Démarrage inopiné de l'appareil.
- Atteinte aux facultés d'audition si les protections auditives prescrites ne sont pas utilisées.
- Des débris, de la poussière etc. peuvent atteindre le visage et les yeux malgré le port de lunettes de protection.
- Inhalation de particules projetés dans l'air ambiant.

8. Décompressez

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

9. Avant la mise en service

• Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
• Contrôler si l'appareil n'est pas endommagé. Signalez immédiatement tout dommage au transporteur par lequel le compresseur a été livré.
• Le compresseur doit être mis en place à proximité du consommateur.
• Il faut éviter les conduites d'air longues et les conduites d'alimentation longues (câbles de rallonge).
• Veillez à ce que l'air aspiré soit sec et sans poussière.
• N'installez pas le compresseur dans un endroit humide ni mouillé.
• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiante +5° jusqu'à 40° C). La pièce doit être exempte de poussières, d'acides, de vapeurs, de gaz explosives ou inflammables.
• Le compresseur doit être employé dans des endroits secs. Il ne peut pas être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.
• Le compresseur ne peut être utilisé à l'extérieur que brièvement dans des conditions ambiantes sèches.
• Le compresseur doit toujours être maintenu au sec et ne doit pas rester à l'extérieur après le travail.

10. Structure et commande

10.1 Raccord réseau

• Celui-ci peut être raccordé à chaque prise de courant de sécurité 220 - 240 V\~ / 50 Hz protégée par fusible 15 A.

• Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes, en vous reportant à la plaque signalétique de la machine.

• Les longs câbles d'alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur.

• Lorsque la température descend en dessous de +5°C, le moteur marche durement et peut ne pas démarrer.

10.2 Marche / Arrêt du compresseur (Fig. 1)

• Pour mettre le compresseur en marche, faites basculer l'interrupteur Marche/Arrêt (6) en position I.
• Pour arrêter le compresseur, faites basculer l'interrupteur Marche/Arrêt (6) en position 0.

10.3 Mise en service (fig. 1)

1. Raccordez l'adaptateur du tuyau d'air comprimé à l'objet à gonfler.
2. En fonction de l'application, utilisez également les adaptateurs (7, 8, 9) selon la description en 10.5.1.
3. L'écran (2) affiche maintenant la quantité de pression actuelle dans votre objet.

10.4 Réglage de la pression (fig. 1)

• Le bouton poussoir (4) permet de choisir l'unité de la pression indiquée. La pression peut être affichée dans les unités [bar], [PSI] ou [kPa].
• Vous pouvez régler la pression à l'aide des touches (3) et (5). La limite est de 8 bar.
• Le bouton poussoir (5) permet de diminuer la pression souhaitée.
• Le bouton poussoir (3) permet d'augmenter la pression souhaitée.
• Allumez l'appareil selon la procédure décrite à la section 10.2. Le compresseur gonfle jusqu'à la pression préprogrammée sur l'écran et s'éteint ensuite.

10.5 Branchement des accessoires (Fig. 4-7)

⚠ Attention ! Avant de brancher les accessoires, arrêtez le compresseur.

10.5.1 Utilisation du kit d'adaptation

Le kit d'adaptation vous permet également :

• Gonflage de ballons avec l'aiguille à ballon (7).
• L'adaptateur à valves de pneus (9) vous permet de gonfler les pneus des bicyclettes et des voitures.
- Remplissage de piscines, de matelas, de bateaux gonflables et d'objets similaires à l'aide de l'adaptateur conique (8).

Avertissement ! Veuillez respecter les indications du fabricant des pneus et du véhicule concernant la pression des pneus recommandée.

Avertissement ! Cet appareil n'est pas calibré ! Pour une mesure calibrée, contrôlez la pression des pneus après le gonflage à l'aide d'un appareil approprié, par exemple dans une station-service.

10.5.2 Prise de courant 12 V (fig. 8)

1. Appuyez sur le sélecteur (11) pour passer du courant alternatif (CA) 220-240 V au courant continu (CC) 12 V.
2. Commutateur CA vers le haut : l'appareil est alimenté en courant via le câble d'alimentation.
3. Commutateur CC vers le bas : l'appareil est à présent alimenté en courant continu (CC) via le câble de raccordement 12 V.
4. Le compresseur peut être raccordé à la prise de courant 12 V d'une voiture. Pour ce faire, insérez le connecteur (15) dans la prise de courant de votre voiture.

11. Raccord électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Lors de l'utilisation d'appareils frontaux d'application au pistolet et de pulvérisation, ainsi qu'en cas d'utilisation temporaire en extérieur, l'appareil doit impérativement être raccordé par le biais d'un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Lors du contrôle, veillez à ce que la conduite de raccordement ne soit pas connectée au réseau. Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que des lignes de raccordement dotées du signe H05VV-F.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 220 - 240 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm ^2 .

Type de raccordement Y

Si la ligne de raccordement au réseau de cet appareil est endommagée, elle doit être remplacée par le fabricant ou son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
- Données figurant sur la plaque signalétique du moteur

12. Nettoyage, maintenance et stockage

Attention!

Retirez la prise du réseau pour chaque travail de réglage et de maintenance ! Risque de blessure par coup de courant !

Attention!

Attendez jusqu'à ce que l'appareil ait complètement refroidi ! Risque de brûlure.!

⚠ Attention!

Avant tous travaux de nettoyage et de maintenance, mettez l'appareil hors pression ! Risque de blessure !

12.1 Nettoyage

• Maintenez l'appareil aussi propre et sans poussière que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon noir. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
• Détachez le tuyau et les outils de pulverization du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lave à l'eau, avec des solvants ou autres produits du même genre.

12.2 Stockage (Fig. 2, 3)

⚠ Attention!

Tirez la fiche de contact. Rangez le compresseur de manière qu'aucune personne non autorisée ne puisse le mettre en service.

⚠ Attention!

Maintenez le compresseur uniquement au sec et inaccessible aux personnes non autorisées.

• Le câble d'alimentation (13) peut être rangé dans le coffret de rangement (12) du côté droit.
• Le flexible d'air comprimé (14) et le câble de raccordement (15) peuvent être rangés dans le coffret de rangement (16) du côté gauche.

Utilisez la poignée (1) pour transporter l'appareil.

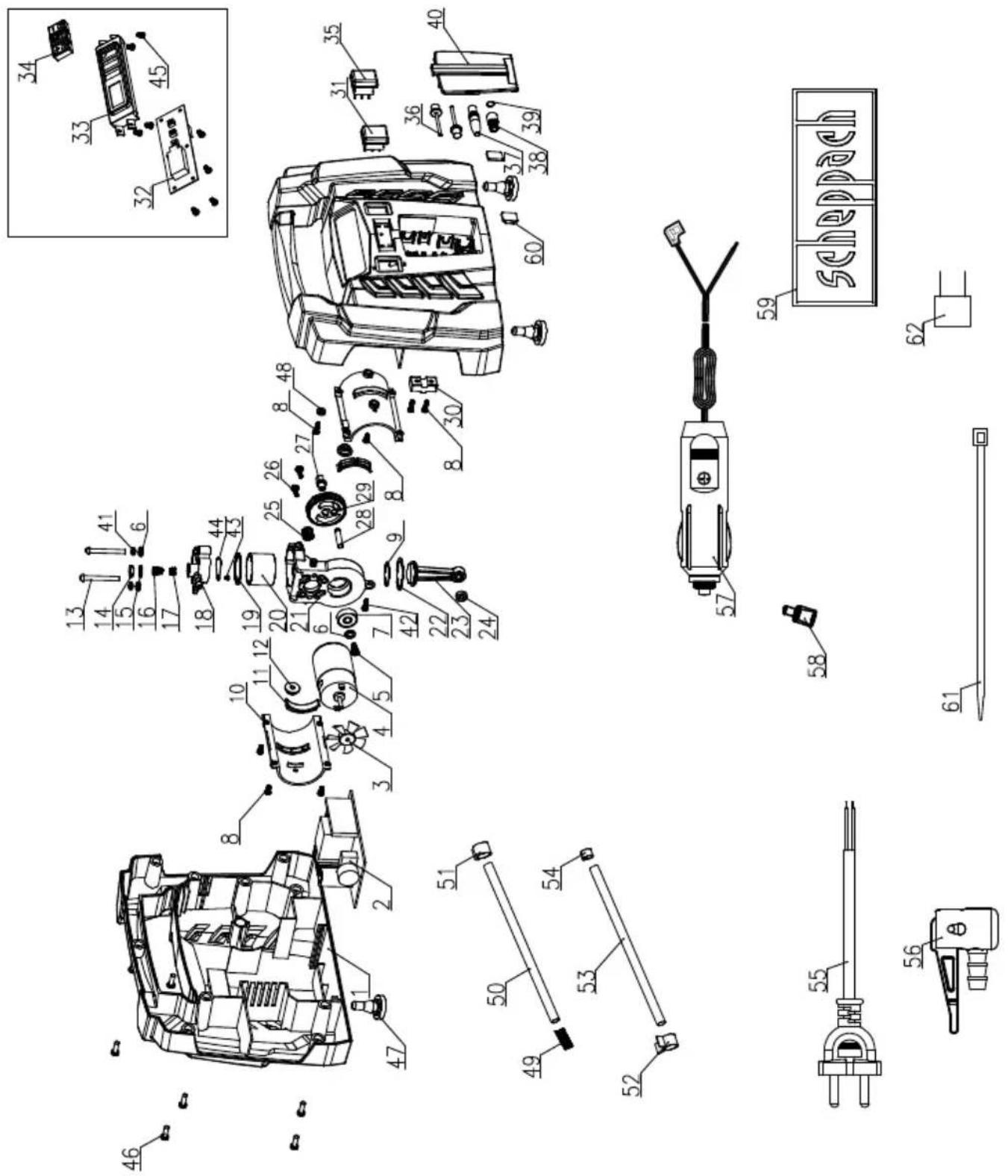

12.4 Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: Courroie, le couplage

*Pas obligatoirement compris dans la livraison !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

13. Mise au rebut et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usageé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :

- Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)

- Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.

- Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.

- Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

14. Dépannage

Panne Cause possible Remède
Le compresseur ne marche pas.	Tension secteur pas présente.	Contrôler le câble, la fiche de contact, le fusible et la prise de courant.
	Tension secteur trop basse.	Évitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suffisamment de diamètre de brin.
	Température extérieure trop faible.	Ne pas s'en servir à une température inférieure à +5°C.
	Moteur surchauffé.	Laisser refroidir le moteur, le cas échéant, éliminer l'origine de la surchauffe.
Le compresseur fonctionne, cependant aucune pression n'est présente.	Soupape anti-retour non étanche R	Remplacer la soupape anti-retour.
	Joints cassés.	Contrôler les joints, faire remplacer les joints cassés dans un atelier.
Le compresseur fonctionne, la pression est indiquée sur l'écran, mais les outils ne fonctionnent pas.	Raccords de flexibles perméables.	Contrôler le tuyau d'air comprimé et les outils, le cas échéant, le remplacer.

Déclaration de conformité UE

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo

ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EG-richtlijnen en normen

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus
