UMix1010Rack ProDriveIII - Interface audio USB icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Marque	icon
Modèle	UMix1010Rack ProDriveIII
Entrées / Sorties analogiques	8 entrées combo XLR/TRS (Mic/Inst), 8 sorties TRS 1/4"
Entrées / Sorties numériques	1 entrée S/PDIF coaxiale, 1 sortie S/PDIF coaxiale
MIDI	1 entrée, 1 sortie (DIN 5 broches)
Préamplis micro / instrument	8 préamplis avec contrôle de gain individuel et interrupteur d'alimentation phantom 48V
Sorties casque	2 sorties TRS 1/4" avec contrôle de volume individuel et source assignable
Résolution	24 bits
Fréquence d'échantillonnage	44.1 kHz à 192 kHz
Compatibilité système	Mac OS 10.11+, iOS 9+, Windows 7/8/10 (32/64 bits)
Alimentation	12V DC 3A (adaptateur secteur fourni)
Logiciel inclus	ProDrive III (panneau de contrôle mixer et hébergement de plugins)
Dimensions (approx.)	482 x 44 x 200 mm (format rack 1U)
Poids (approx.)	Environ 2 kg
Construction	Châssis en aluminium robuste
Sécurité	Ne pas exposer à l'humidité ou à la pluie. Ne pas ouvrir le boîtier. Confier toute réparation à un personnel qualifié.
Entretien	Nettoyer avec un chiffon humide. Ne pas obstruer les fentes de ventilation.
Assistance et réparabilité	Contacter le support ICON Pro Audio via http://support.iconproaudio.com. Envoyer le produit dans son emballage d'origine pour réparation.

FOIRE AUX QUESTIONS - UMix1010Rack ProDriveIII icon

Comment installer le pilote sous Windows ?

Téléchargez le pilote depuis votre page personnelle sur www.iconproaudio.com. Lancez l'installateur et suivez les instructions. Ne connectez pas l'interface avant la fin de l'installation. Après installation, connectez l'UMix1010Rack et le panneau de commande apparaîtra.

Faut-il un pilote sous Mac ?

Non, l'UMix1010Rack est compatible nativement (classe A) sous Mac OS. Aucun pilote n'est nécessaire. Copiez simplement l'application ProDrive III sur votre bureau pour lancer le panneau de commande.

Comment utiliser l'alimentation phantom 48V ?

Appuyez sur l'interrupteur Phantom 48V situé sur le panneau avant. Cela active l'alimentation phantom sur les entrées 1 à 8. Utilisez-la seulement avec des microphones nécessitant une alimentation fantôme (condensateurs). Évitez de brancher/débrancher des micros lorsque l'alimentation est active.

Comment brancher un instrument (guitare/basse) ?

Branchez l'instrument sur une entrée Inst In (HI-Z) du panneau avant. Assurez-vous que le commutateur Inst/MIC est en position Inst pour cette entrée. Ajustez le gain avec le potentiomètre correspondant.

Que faire en cas de latence ou de craquements audio ?

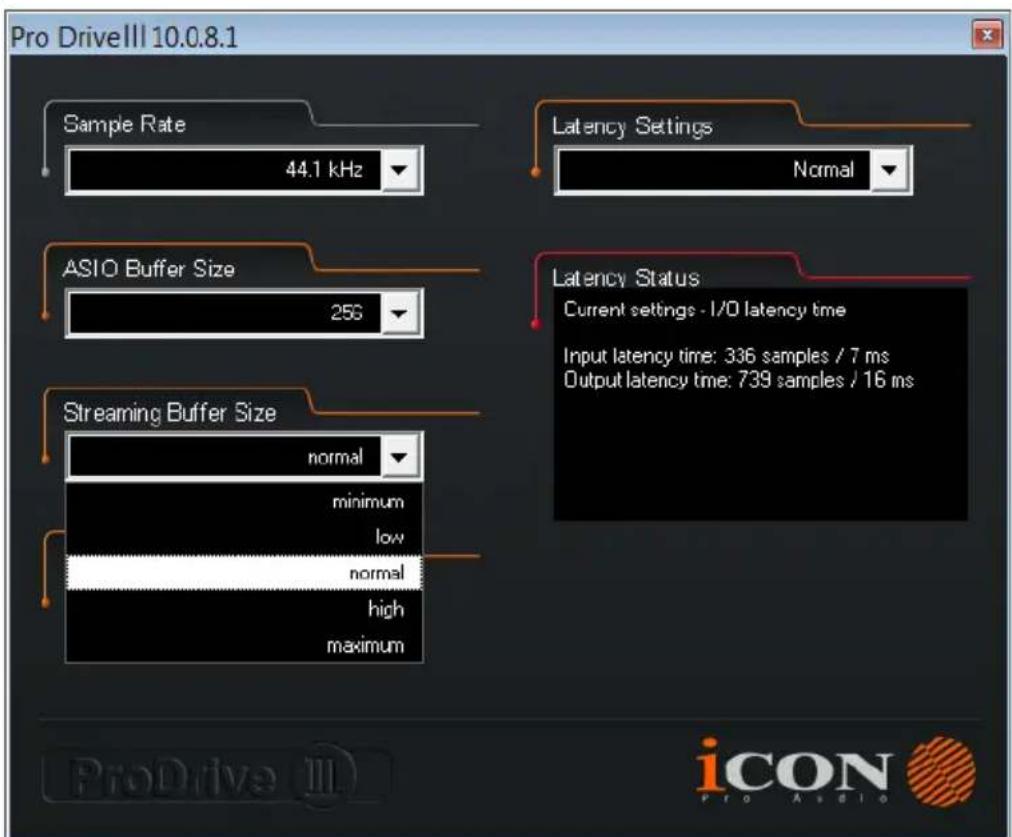

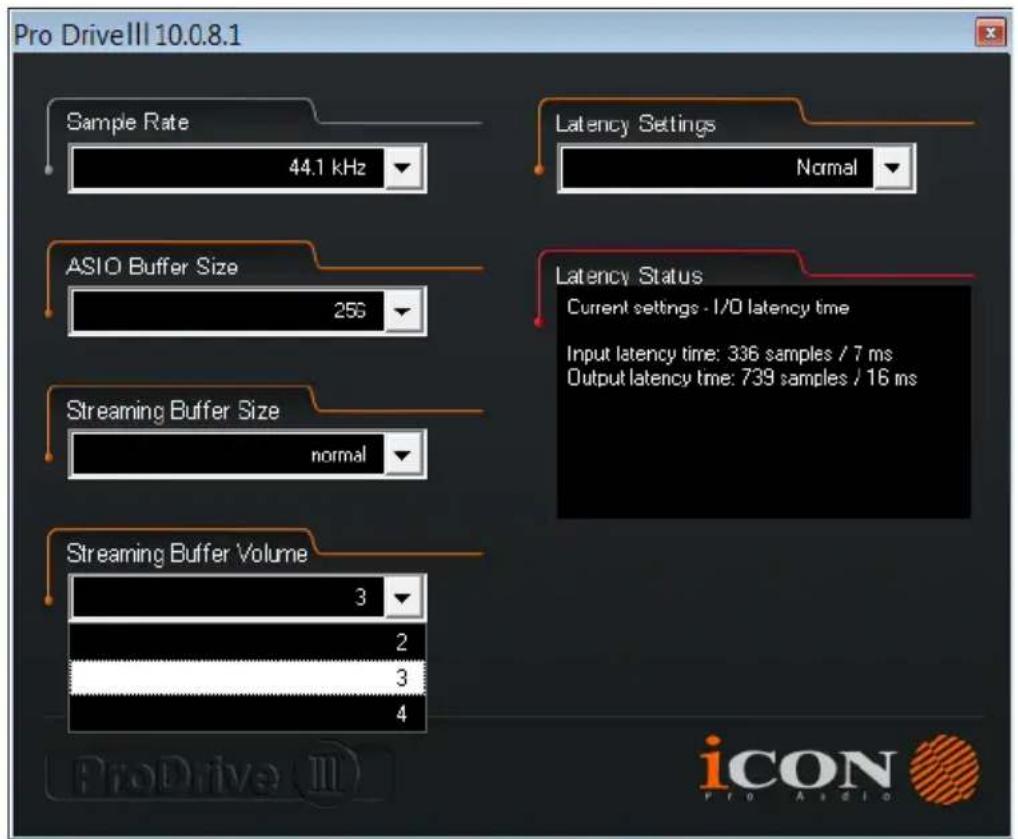

Ouvrez le panneau de commande ProDrive III, allez dans Settings. Augmentez la taille du tampon ASIO (buffer). Vous pouvez aussi choisir un préréglage de latence plus sûr (ex: Large). Si le problème persiste, réduisez la charge CPU de votre ordinateur.

Comment connecter l'interface à un iPad ?

Utilisez un kit de connexion pour appareil photo (Lightning vers USB). Branchez le câble USB de l'UMix1010Rack sur le kit, puis sur l'iPad. L'interface est reconnue automatiquement. L'alimentation externe 12V est nécessaire pour l'iPad.

Comment configurer le routage des entrées vers les sorties ?

Dans le panneau de commande Mixer, utilisez les commutateurs matriciels (sous forme de grille) pour envoyer n'importe quelle entrée vers n'importe quelle sortie. Vous pouvez aussi ajuster les niveaux avec les faders et utiliser les boutons Mute et Solo.

Puis-je utiliser l'UMix1010Rack sans ordinateur ?

Oui, grâce au logiciel ProDrive III, vous pouvez l'utiliser en mode autonome pour héberger des plugins et effectuer du traitement audio sans DAW. Les connexions MIDI et S/PDIF sont également disponibles.

Comment enregistrer mon produit ICON Pro Audio ?

Allez sur www.iconproaudio.com/registration, saisissez le numéro de série de votre appareil et vos informations personnelles. Une fois enregistré, vous aurez accès aux pilotes, manuels et mises à jour depuis votre page personnelle.

Que faire si l'interface n'est pas détectée ?

Vérifiez que le câble USB 2.0 est bien connecté et que l'adaptateur secteur 12V est branché (l'alimentation par bus USB est insuffisante). Sous Windows, assurez-vous que le pilote est installé. Redémarrez l'ordinateur et l'interface.

MODE D'EMPLOI UMix1010Rack ProDriveIII icon

Interface d'enregistrement USB : 10 entrées et 10 sorties + alimentation Phantom 48V

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contents

Introductions....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio sur votre

compte personnel....5

Caractéristiques....6

Panneau avant ....7

Panneau arrière....9

Installation du pilote pour Mac....11

Panneau de commande du mixer....13

Installation du pilote pour Windows....15

ProDrive III 18

Panneau de commande du mixer....19

Configuration (fréquence d'échantillonnage et latence) ......22

Hébergement de contenus ProDrive III 26

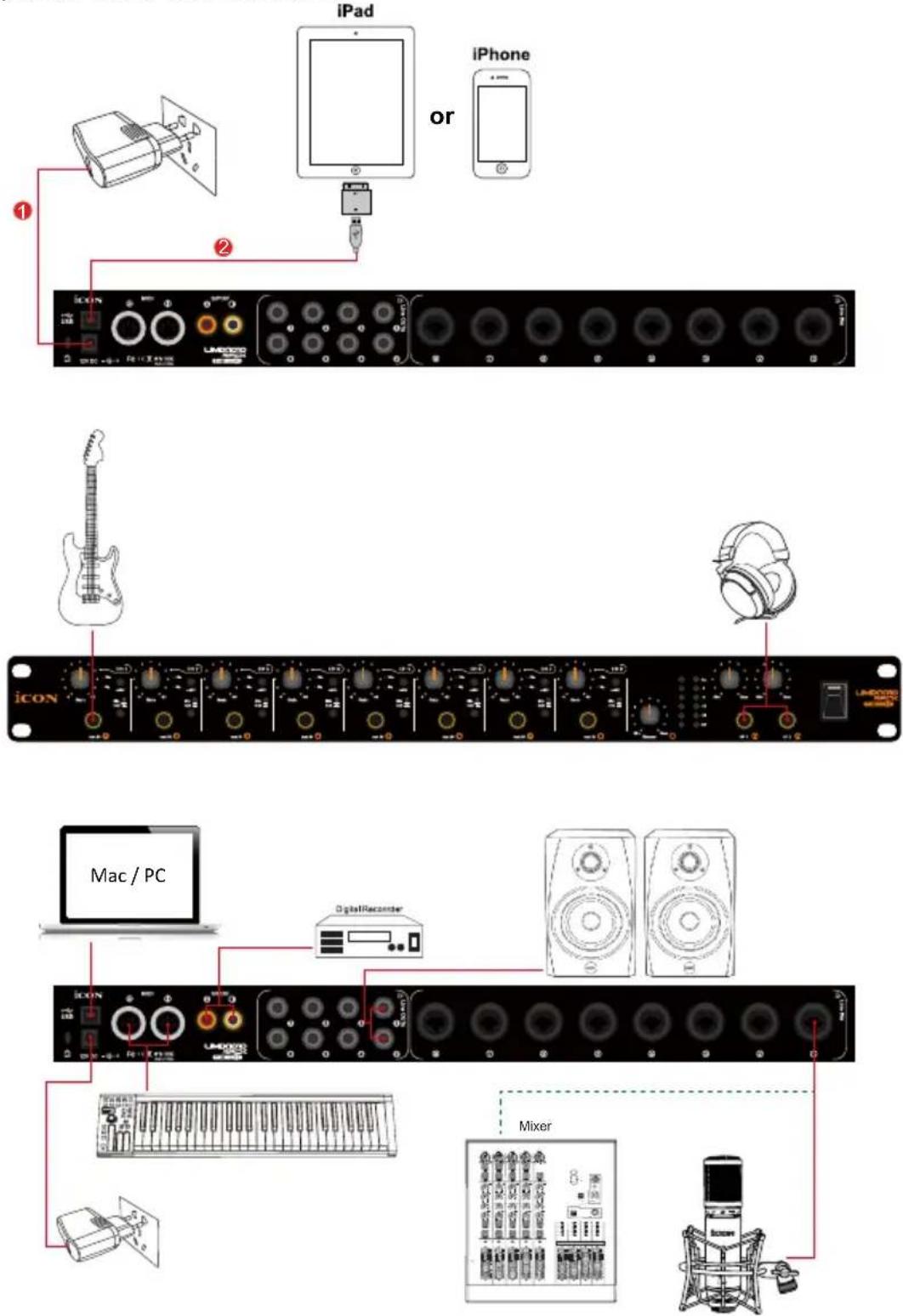

Connexions matériel....27

Spécifications ......28

Entretien et réparations....29

Introductions

Nous vous remercions pour l'achat interfaces d'enregistrement audio USB de la Umix1010Rack d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la Umix1010Rack mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre interfaces d'enregistrement audio USB de la Umix1010Rack fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

• Interface d'enregistrement USB Umix1010Rack
• Le présent guide d'utilisation x 1
- Câble USB 2.0 x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

Caractéristiques

L'interface d'enregistrement USB Umix1010Rack d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales :

• Interface d'enregistrement USB, 10 entrées /10 sorties 24-Bit 192KHz
• Haute gamme dynamique:

AD 114dB

DA 114dB

• 8x8 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture
• 8x préamplification MIC/Instrument avec contrôle de gain individuelet interrupteur d'alimentation phantom

• 8 sorties analogiques sur prises TRS 1/4"
• E/S S/PDIF sur connecteurs coaxiaux RCA
• 1 x E/S MIDI 16 canaux
- Contrôle principal du volume sur le panneau avant
- Bouton de contrôle direct sur le panneau supérieur

• 2 sortie casque avec source assignable et contrôle individuel de volume
- Routage flexible des canaux via le panneau de commande du logiciel
- Modules additionnels d'hébergement de contenus innovants ProDrive III ™ d'ICON fourni
• Différents modules additionnels de technique de studio virtuel fournis

• USB 2.0 haute vitesse et USB alimenté par bus

• Supporte DirectSound, WDM et ASIO2.0

- Compatible avec Mac OS (Intel-Mac) 10.11 et ultérieur, iOS 9 ou versions ultérieures et Windows 7, 8 et 10 (32-bit/64-bit)

- Bidirectionnel simultané pour l'enregistrement et la lecture

- Un connecteur d'alimentation 12VCC est présent pour l'alimentation externe avec iOS

• Construction en aluminium robuste

Panneau avant

1. Entrée HI-Z

C'est une entrée de grande impédance pour guitare/basse.

2. Commutateur d'entrée "Inst/MIC"

Commutateur d'entrée Mic ou HI-Z pour l'entrée 1-8.

3. Contrôles de niveau de gain pour les entrées 1-8

Ces potentiomètres contrôlent le niveau de gain pour les entrées analogiques associées à Mic/Inst/Entrée haut-niveau.

4. Interrupteur d'alimentation phantom 48V

5. Sig (indicateur de signal DEL)

Si allumée, cette DEL indique la présence d'un signal audio à l'entrée MIC/INST correspondante.

6. Clip (indicateur d'écrêtage à DEL)

Si allumée, cette DEL indique le niveau d'écrêtage de l'entrée MIC/INST correspondante. La DEL s'allumera si le signal est de 3 dB sous le point d'écrêtage.

7. Contrôle principal de niveau

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques. (Ch sortie.1-2).

8. Contrôle de niveau d'entrée canal

Montrant le niveau d'entrée pour le canal d'entrée maître.

9. Contrôles de niveau de casque 1-2

Ces potentiomètres contrôlent le niveau de sortie des sorties casque correspondantes.

10. Sorties casque 1-2

Ces connecteurs de sortie acceptent un connecteur casque stéréo standard TRS 1/4".

Panneau arrière

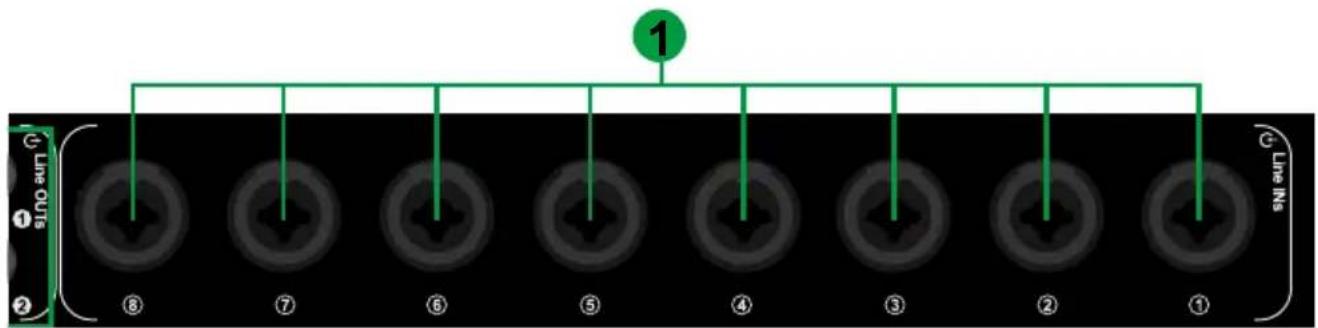

1. Entrées 1-8 « Mic/Inst »

Entrées de niveau micro/ligne symétriques. These hybrid connectors will accept a standard 3-pin XLR plug or a 1/4" TS connector.

2. Sorties haut-niveau 1-8

Ce sont des sorties analogiques symétriques sur des connecteurs TS 1/4" standard de haut-niveau à +6dB.

3. Connecteurs d'E/S coaxiaux S/PDIF

Entrée et sortie numériques S/PDIF sur connecteurs coaxiaux RCA. L'entrée numérique est sélectionnée via le panneau de commande du logiciel de Umix 1010 Rack, alors que la sortie numérique sera envoyée vers le coaxial.

4. Connecteurs d'E/S MIDI

Entrée et sortie MIDI sur connecteurs 5-pin DIN standard

5. Port USB 2.0

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC.

Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du Umix1010Rack.

6. Adaptateur secteur 12V/3A

Branchez ici l'adaptateur secteur fourni.

Remarque: Umix1010Rack ne peut pas fonctionner sans que l'adaptateur secteur fourni ne soit branché. L'alimentation bus USB n'est pas suffisamment puissante pouralimenter le Umix1010Rack.

Installation du pilote pour Mac

Umix1010Rack est un appareil de classe A. Ainsi, aucun pilote n'est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra.

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Umix1010Rack et ses pilotes.

1. Allumez votre Mac

(Remarque: Ne connectez pas encore votre interface audio numérique de la Umix1010Rack à votre Mac.)

2. Compatible en natif

Umix1010Rack est compatible en natif sur Mac OSX, aucun pilote n'est nécessaire.

3. Copier le logo du panneau de commande du logiciel sur le bureau

Ouvrez le précédent dossier "Mac". Copiez le logo "ProDrive III" du panneau de commande du logiciel et collez-le sur le bureau.

4. Lancer le logiciel à l'aide du panneau de commande

Cliquez sur le logo du panneau de commande du logiciel que vous venez de copier sur le bureau pour lancer le logiciel.

Figure 2

5. Connexion de votre interface audio numérique Umix1010Rack

Connectez maintenant l'interface audio numérique Umix1010Rack au port USB de votre Mac.

Remarque: Les interfaces audio Umix1010Rack ne sont compatibles qu'avec USB2.0. Votre Mac doit être équipé d'un port USB2.0.

Figure 3

6. Configuration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup" (Configuration de l'audio MIDI) et vérifiez que l'appareil Umix1010Rack a été configuré correctement comme illustré à la figure 4.

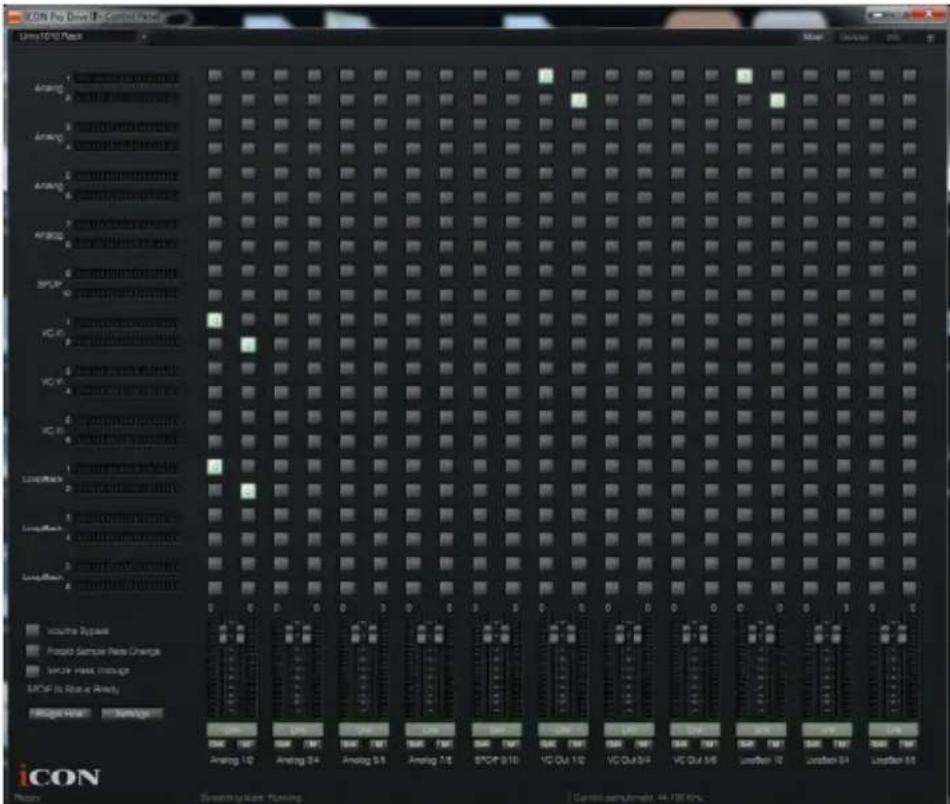

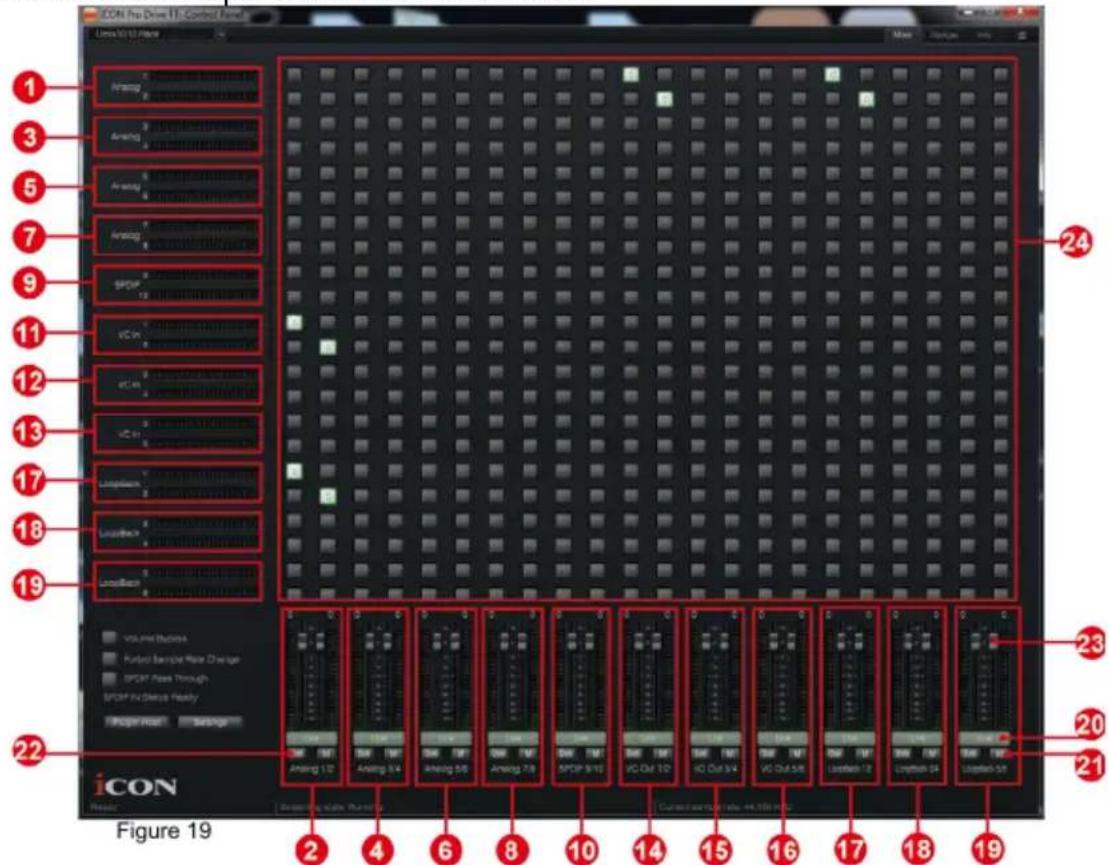

Panneau de commande du mixer

Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle des niveaux d'entrée HW 3/4

Affichage du niveau d'entrée matériel 3 et 4 (Entrée HW 3 et 4).

1. Contrôle des niveaux de sortie HW 3/4

Affichage du niveau de sortie 3 et 4 (Sortie HW 3 et 4).

1. Contrôle des niveaux d'entrée HW 5/6

Affichage du niveau d'entrée matériel 5 et 6 (Entrée HW 5 et 6).

1. Contrôle des niveaux de sortie HW 5/6

Affichage du niveau de sortie 5 et 6 (Sortie HW 5 et 6).

1. Contrôle des niveaux d'entrée HW 7/8

Affichage du niveau d'entrée matériel 7 et 8 (Entrée HW 7 et 8).

1. Contrôle des niveaux de sortie HW 7/8

Affichage du niveau de sortie 7 et 8 (Sortie HW 7 et 8).

9. Entrée S/PDIF 9 et 10

Affichage du niveau d'entrée S/PDIF 9 et 10 (Entrée S/PDIF 9 et 10).

10. Sortie S/PDIF 9 et 10

Affichage du niveau de sortie S/PDIF 9 et 10 (Sortie S/PDIF 9 et 10).

11. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

12. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

13. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

14. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

15. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Umix1010Rack et ses pilotes.

1. Allumez l'ordinateur

Remarque: Ne connectez pas encore votre interface audio numérique de la Umix1010Rack à votre ordinateur.

2. Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

Figure 6

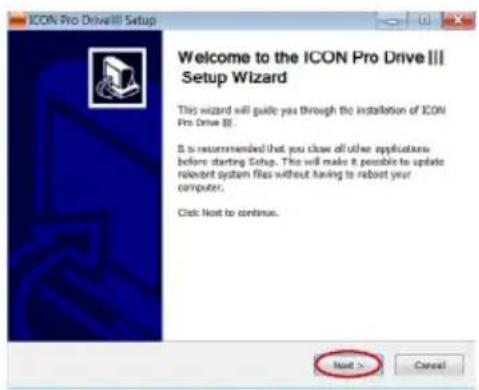

3. L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la figure 7.

Cliquez sur « I Agree » pour continuer.

5. Sélection des composants à installer

Cochez les composants à installer. Il est vivement recommandé de sélectionner tous les composants.

6. Préparation des fichiers d'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

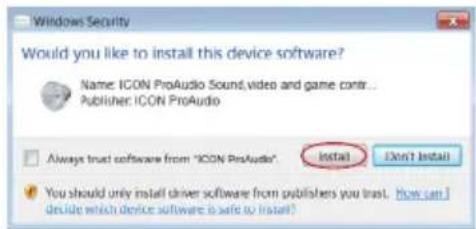

7. Cliquez sur « Install » pour continuer.

Remarque: Le même message peut apparaître trois fois car il y a trois installations de pilote différents.

8. Installation terminée

Une fenêtre telle qu'illustrée à la figure 14 doit apparaître. Sélectionnez "Finish" (terminer).

9. Lancer le logiciel à l'aide du panneau de commande

Vous pouvez cliquer sur le logo Umix1010Rack dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 19).

Figure 15

10. Connecter l'interface audio numérique de la Umix1010Rack

Connectez à présent l'interface audio numérique de la Umix1010Rack au port USB de l'ordinateur.

Figure 16

ProDrive III

Pour rendre Umix1010Rack très polyvalent et puissant, nous avons développé une nouvelle technologie ProDrive III : c'est notre rack innovant, module additionnel hôte et notre routeur de signal virtuel. Utilisez-le en mode autonome ou avec votre poste de travail audionumérique (DAW) préféré. Il suffit de trouver la modélisation de votre guitare et de jouer, ou branchez votre contrôleur midi pour contrôler vos instruments virtuels favoris sans passer par votre station de travail audionumérique.

Panneau de commande du mixer

Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser.

1. Canaux matériels Umix1010Rack (Entrée HW 1/2, 3/4, 5/6 et 7/8 et Sortie HW 1/2, 3/4, 5/6 et 7/8)

Ce sont les canaux d'entrée et de sortie matériels d'Umix1010Rack.

1. Canaux S/PDIF de Umix1010Rack (Entrée S/PDIF 9 et 10 et Sortie S/PDIF 9 et 10)

Ce sont les canaux d'entrée et de sortie S/PDIF de Umix1010Rack .

1. Canaux virtuels d'Umix1010Rack (Entrée VC 1/2, 3/4 et 5/6), (Sortie VC 1/2, 3/4 et 5/6)

Ce sont les canaux virtuels d'entrée et de sortie liées au multiplexage en longueur d'onde (WDM).

Par exemple: Sorties WDM 1 et 2 liées aux Entrées VC 1 et 2

Sorties VC1 et 2 liées aux Entrées WDM 1 et 2

1. Canaux de rebouclage d'Umix1010Rack (LB 1/2, 3/4 et 5/6)

Ce sont les canaux par boucle de renvoi ASIO.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle des niveaux d'entrée HW 3/4

Affichage du niveau d'entrée matériel 3 et 4 (Entrée HW 3 et 4).

1. Contrôle des niveaux de sortie HW 3/4

Affichage du niveau de sortie 3 et 4 (Sortie HW 3 et 4).

1. Contrôle des niveaux d'entrée HW 5/6

Affichage du niveau d'entrée matériel 5 et 6 (Entrée HW 5 et 6).

1. Contrôle des niveaux de sortie HW 5/6

Affichage du niveau de sortie 5 et 6 (Sortie HW 5 et 6).

1. Contrôle des niveaux d'entrée HW 7/8

Affichage du niveau d'entrée matériel 7 et 8 (Entrée HW 7 et 8).

1. Contrôle des niveaux de sortie HW 7/8

Affichage du niveau de sortie 7 et 8 (Sortie HW 7 et 8).

1. Entrée S/PDIF 9 et 10

Affichage du niveau d'entrée S/PDIF 9 et 10 (Entrée S/PDIF 9 et 10).

1. Sortie S/PDIF 9 et 10

Affichage du niveau de sortie S/PDIF 9 et 10 (Sortie S/PDIF 9 et 10).

1. Contrôle de niveau d'entrée VC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 3/4

Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4).

1. Contrôle de niveau d'entrée VC (virtuelle) 5/6

Affichage du niveau de sortie WDM 5 et 6 (Entrée VC 5 et 6).

1. Contrôle de niveau de sortie VC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VC 1 et 2).

1. Contrôle de niveau de sortie VC (virtuelle) 3/4

Affichage du niveau de sortie VC ASIO3 et 4 (Sortie VC 3 et 4).

1. Contrôle de niveau de sortie VC (virtuelle) 5/6

Affichage du niveau de sortie VC ASIO5 et 6 (Sortie VC 5 et 6).

1. Boucle de renvoi 1/2

Affichage du niveau du canal de la boucle de renvoi ASIO 1/2.

1. Boucle de renvoi 3/4

Affichage du niveau du canal de la boucle de renvoi ASIO 3/4.

1. Boucle de renvoi 5/6

Affichage du niveau du canal de la boucle de renvoi ASIO 5/6.

20. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

21. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

22. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

23. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

24. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Configuration (fréquence d'échantillonnage et latence)

Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration.

Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21.

La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom.

• Sûre (latence maximale)
- Extra Large
- Normale
- Petite
- Très petite
• Minimum (latence minimale)
- Personnalisé

La latence est contrôlée par trois paramètres : Ces valeurs incluent :

1. Taille de la mémoire tampon ASIO

Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096.

2. Taille de la mémoire tampon du streaming

Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum.

3. Volume de la mémoire tampon du streaming

Vous pouvez choisir : 2/3 et 4.

(Remarque: Si un message d'avertissement apparaît sur la fenêtre « État de la latence », utilisez une valeur de latence plus grande.)

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la Umix1010Rack n'est pas en cause.)

Hébergement de contenus ProDrive III

ProDrive III Rack, vous permet d'utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW.

Connexions matériel

Connectez les sorties de l'interface audio numérique de la Umix1010Rack à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2.

Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil.

Connectez les casques, instruments ou autres sources analogiques hautniveau aux entrées analogiques de l'appareil.

Connectez vos appareils numériques S/PDIF aux E/S numériques coaxiales et les appareils MIDI aux E/S MIDI.

Spécifications

Entretien et réparations

Si vous devez faire réparer votre "Umix1010Rack", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
