Uports4 Live - Interface audio USB icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Marque	Icon
Modèle	Uports4 Live
Nombre d'entrées/sorties	4 entrées / 4 sorties, 24 bits, 192 kHz
Convertisseurs	DAC/ADC 114 dB de plage dynamique
Entrées analogiques	2 entrées Mic/Instrument hybrides (XLR/TRS) avec alimentation phantom +48 V et contrôle de gain individuel
Sorties analogiques	2 sorties TRS 1/4" asymétriques, niveau +6 dBu
Sortie casque	1 sortie TRS 1/4" stéréo avec contrôle de volume dédié
Connectivité intelligente	Port numérique USB Type-C et port analogique TRRS 3,5 mm pour appareils iOS/Android
MIDI	Entrée et sortie MIDI sur connecteurs DIN 5 broches
Alimentation	Par bus USB 2.0 ou adaptateur externe +5 V CC (optionnel)
Compatibilité système	Mac OS 10.11+, iOS 9+, Windows 7/8/10 (32/64 bits)
Pilotes	Pilote ProDriver4 à très faible latence (Windows), classe native sur Mac
Bouton Direct Monitor	Contrôle direct matériel pour écoute sans latence
Matériau du boîtier	Aluminium robuste
Contenu de l'emballage	Interface Uports4 Live, guide d'utilisation, câble USB 2.0, câble audio TRS 3,5 mm
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas exposer à la pluie ou à l'humidité
Sécurité	Ne pas ouvrir le boîtier ; confier toute réparation à un personnel qualifié
Réparabilité	Aucune pièce remplaçable par l'utilisateur ; service après-vente ICON

FOIRE AUX QUESTIONS - Uports4 Live icon

Comment connecter mon smartphone à l'Uports4 Live ?

Utilisez le port numérique USB Type-C (avec adaptateur OTG si nécessaire) ou le port analogique TRRS 3,5 mm situé à l'arrière. Assurez-vous que votre appareil intelligent est compatible iOS 9+ ou Android.

Quelle est la latence de l'Uports4 Live ?

La latence dépend de la taille du tampon. Avec le pilote ProDriver4, vous pouvez régler la taille de 32 à 4096 échantillons. La latence minimale est obtenue avec une taille de tampon de 32 échantillons, offrant une expérience temps réel.

Comment installer le pilote sous Windows ?

Téléchargez le pilote depuis votre compte ICON Pro Audio, puis exécutez l'installateur. Suivez les instructions à l'écran et redémarrez si nécessaire. Connectez l'interface après l'installation.

L'Uports4 Live est-il compatible avec Mac sans pilote ?

Oui, il est nativement reconnu par Mac OS (10.11+). Aucun pilote n'est nécessaire pour les fonctionnalités de base. Pour le panneau de contrôle, téléchargez ProDriver4 depuis le site ICON.

Comment utiliser l'alimentation fantôme +48V ?

Appuyez sur l'interrupteur +48V correspondant à l'entrée 1 ou 2 pour alimenter les microphones à condensateur. Assurez-vous que le microphone est branché avant d'activer l'alimentation. Ne l'utilisez pas avec des micros dynamiques.

Puis-je utiliser l'Uports4 Live sans ordinateur ?

Oui, en mode autonome, mais un adaptateur d'alimentation externe +5V CC est requis. Branchez vos sources audio et écoutez via le casque ou les sorties lignes.

Comment régler le Direct Monitor ?

Tournez le bouton 'Control Direct' sur le dessus de l'appareil. En sens horaire (sortie directe), vous entendez l'entrée sans latence. En sens antihoraire (ordinateur), vous écoutez le signal traité par le DAW.

Quels câbles sont fournis dans la boîte ?

La boîte contient : un câble USB 2.0 (type A vers B) et un câble audio TRS 3,5 mm. Le guide d'utilisation est également inclus.

Comment configurer le routage matriciel dans le logiciel ?

Ouvrez le panneau de commande ProDriver4. Utilisez les commutateurs de matrices pour router n'importe quelle entrée vers n'importe quelle sortie. Cette flexibilité permet d'envoyer des signaux différemment pour le streaming, l'enregistrement ou l'écoute.

Que faire si le son est saccadé ou présente des clics ?

Augmentez la taille du tampon dans le panneau de configuration (Settings) sous ProDriver4. Passez à une latence 'Sûre' ou 'Extra Large'. Si le problème persiste, vérifiez que votre ordinateur répond aux exigences système.

MODE D'EMPLOI Uports4 Live icon

Interface d'enregistrement USB : 4 entrées et 4 sorties avec périphérique intelligent connectant les E / S (numériques et analogiques) pour les applications de diffusion en direct

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contents

Introductions....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio

sur votre compte personnel....5

Caractéristiques....6

Panneau avant ....7

Panneau arrière....8

Panneau de dessus....9

Installation du pilote pour Mac....10

Panneau de commande du mixer(Max)....12

Installation du pilote pour Windows....13

ProDriver4(Windows) 16

Panneau de commande du mixer(Windows)....17

Configuration (fréquence d'échantillonnage et latence) ......20

Hébergement de contenus ProDriver4(Windows)....24

Connexions matériel....25

Schéma de méthode de connexion de différents

types de microphones ....26

Spécifications ......27

Entretien et réparations ....28

Introductions

Nous vous remercions pour l'achat interfaces d'enregistrement audio USB de la Uports4 Live d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la Uports4 Live mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre interfaces d'enregistrement audio USB de la Uports4 Live fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

• Interface d'enregistrement USB Uports4 Live
• Le présent guide d'utilisation x 1
- Câble USB 2.0 x 1
• Câble audio TRS 3,5 mm x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

Caractéristiques

L'interface d'enregistrement USB ICON Pro Audio Uports4 Live fournit un module d'entrée et de sortie audio ainsi qu'une connectivité analogique et numérique avec tout appareil mobile intelligent pour les applications de diffusion en direct. Les principales caractéristiques sont les suivantes :

• Interface d'enregistrement USB, 4 entrées /4 sorties 24-Bit 192KHz
- Le convertisseur NA/AN professionnel et haut de gamme offre une plage dynamique importante
DAC (convertisseur analogique-numérique) : Plage dynamique : 114 dB
ADC (convertisseur numérique-analogique) : Plage dynamique : 114 dB

- Prise en charge de la connectivité Mac/PC fonctionnant simultanément avec unappareil intelligent

- Possibilité de session en direct avec traitement du signal audio par le biais du plugiciel d'hébergement virtuel ProDriver4

- 4x4 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture

- Équipé de prises de connexion numérique (type C) et analogique (TRRS) pourappareils intelligents

- Équipé d'une prise E/S numérique (type C) compatible avec iOS et Android et d'une prise E/S analogique (3,5 mm stéréo TRRS) pour une connexion directe avec un téléphone intelligent

- Double préamplification MIC/Instrument avec contrôle de gain individuélet interrupteur d'alimentation phantom

• 2 sorties analogiques sur prises TRS 1/4"
- Contrôle principal du volume sur le panneau avant
- Bouton de contrôle direct sur le panneau avant

• 1 sortie casque avec source assignable et contrôle individuel de volume

- Routage flexible des canaux via le panneau de commande du logiciel

• Le pilote ProDriver4™ à très faible latence développé par ICON Pro Audio est fourni

- Le plugiciel d'hébergement de contenus ICON Pro Audio, innovant et convivial, est intégré à ProDriver4™ (Windows seulement)

• USB 2.0 haute vitesse et USB alimenté par bus
• Supporte DirectSound, WDM et ASIO2.0

- Compatible avec Mac OS (Intel-Mac) 10.11 et ultérieur, iOS 9 ou versions ultérieures et Windows 7, 8 et 10 (32-bit/64-bit)

- Bidirectionnel simultané pour l'enregistrement et la lecture

- Un connecteur d'alimentation 12VCC est présent pour l'alimentation externe avec iOS

• Construction en aluminium robuste

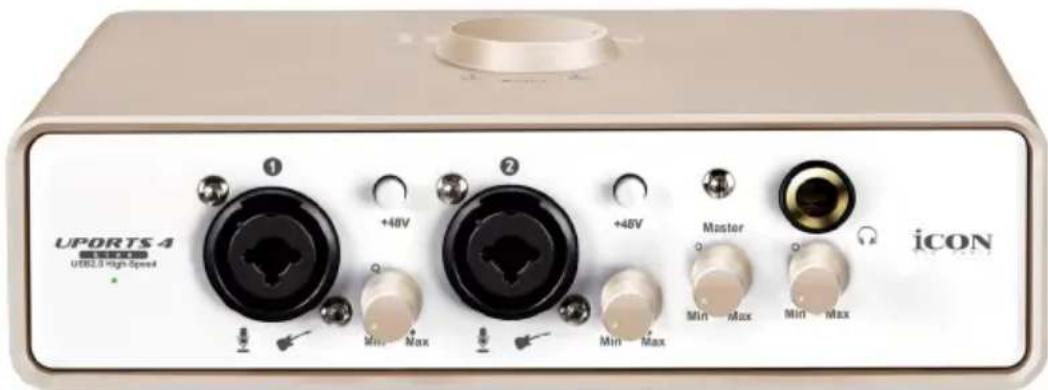

Panneau avant

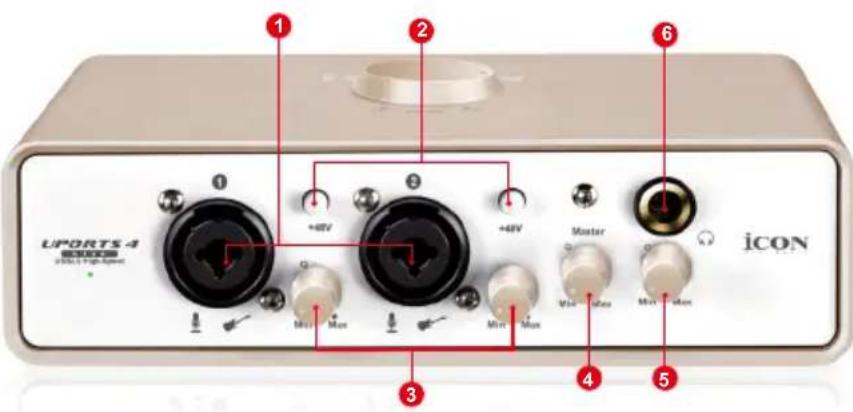

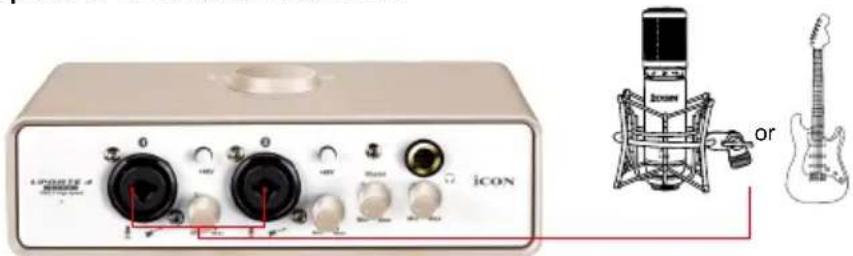

1. Entrées 1/2 "Mic/Inst

Entrées de haut niveau asymétriques pour instrument et mic. Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4".

2. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom. Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

3. Contrôles de niveau de gain pour les entrées 1/2

Ces potentiomètres contrôlent le niveau de gain pour les entrées analogiques associées à Mic/Inst/Entrée haut-niveau.

4. Contrôle principal de niveau

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques.

5. Contrôle de niveau casque

Ce potentiomètre contrôle la sortie de niveau de la sortie casque.

6. Sortie casque

Cette prise de sortie accepte un connecteur casque stéréo standard TRS 1/4".

Panneau arrière

1. Connecteur USB 2.0

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC/ pour kit caméra iOS. Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du Uports4 Live .

2. Sorties haut-niveau 1/2

Ce sont des sorties asymétriques analogiques sur des connecteurs TS 1/4" standard à +6dBU de haut-niveau.

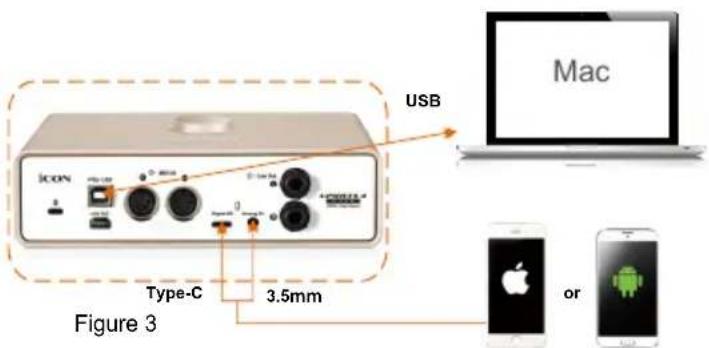

3. E/S pour appareil intelligent (numérique – type C et analogique – TRRS de 3,5 mm)

Ces ports vous permettent de connecter votre appareil intelligent et votre Mac/PC simultanément afin de pouvoir traiter le signal audio avec votre Mac/PC avant de transmettre le signal à l'appareil intelligent pour les applications de diffusion indirect.

Prise numérique – de type C pour la connexion directe à la prise numérique del'appareil intelligent (Adaptateur OTG requis)

Prise analogique – TRRS stéréo pour la connexion directe aux E/S audio d'un appareil intelligent

4. Connecteurs d'E/S MIDI

Entrée et sortie MIDI sur connecteurs 5-pin DIN standard.

5. Connecteur d'alimentation

Le Uports4 Live est alimenté par USB. Si votre ordinateur ne fournit pas une alimentation suffisante, connectez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un câble USB approprié.

(Remarque: Les adaptateurs de courant sont disponibles auprès des distributeurs/revendeurs ICON qui sont proches de vous.)

(Remarque : Un adaptateur d'alimentation externe est requis si l'Uports4 Live est utilisé comme unité autonome sans Mac ou PC.)

Panneau de dessus

1. Bouton « contrôle direct »

Le contrôle direct du matériel (sens horaire pour « Sortie directe ») élimine toute latence et retard inhérent même aux meilleurs circuits internes pendant l'écoute d'une entrée et des pistes existantes. Vous pouvez également écouter intégralement votre entrée avec des effets (antihoraire pour « Ordinateur ») pendant l'enregistrement en utilisant le contrôle ASIO à latence extrêmement faible.

Installation du pilote pour Mac

Uports4 Live est un appareil de classe A. Ainsi, aucun pilote n'est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra.

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Uports4 Live et ses pilotes.

1. Allumez votre Mac

(Remarque: Ne connectez pas encore votre interface audio numérique de la Uports4 Live à votre Mac.)

2. Compatible en natif

Uports4 Live est compatible en natif sur Mac OSX, aucun pilote n'est nécessaire.

3. Copier le logo du panneau de commande du logiciel sur le bureau

Ouvrez le précédent dossier "Mac". Copiez le logo "ProDrive r4" du panneau de commande du logiciel et collez-le sur le bureau.

4. Lancer le logiciel à l'aide du panneau de commande

Cliquez sur le logo du panneau de commande du logiciel que vous venez de copier sur le bureau pour lancer le logiciel.

Figure 2

5. Connexion de votre interface audio numérique Uports4 Live

Connectez maintenant l'interface audio numérique Uports4 Live au port USB de votre Mac.

Remarque: Les interfaces audio Uports4 Live ne sont compatibles qu'avec USB2.0. Votre Mac doit être équipé d'un port USB2.0.

6. Configuration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup" (Configuration de l'audio MIDI) et vérifiez que l'appareil Uports4 Live a été configuré correctement comme illustré à la figure 4.

Panneau de commande du mixer(Max)

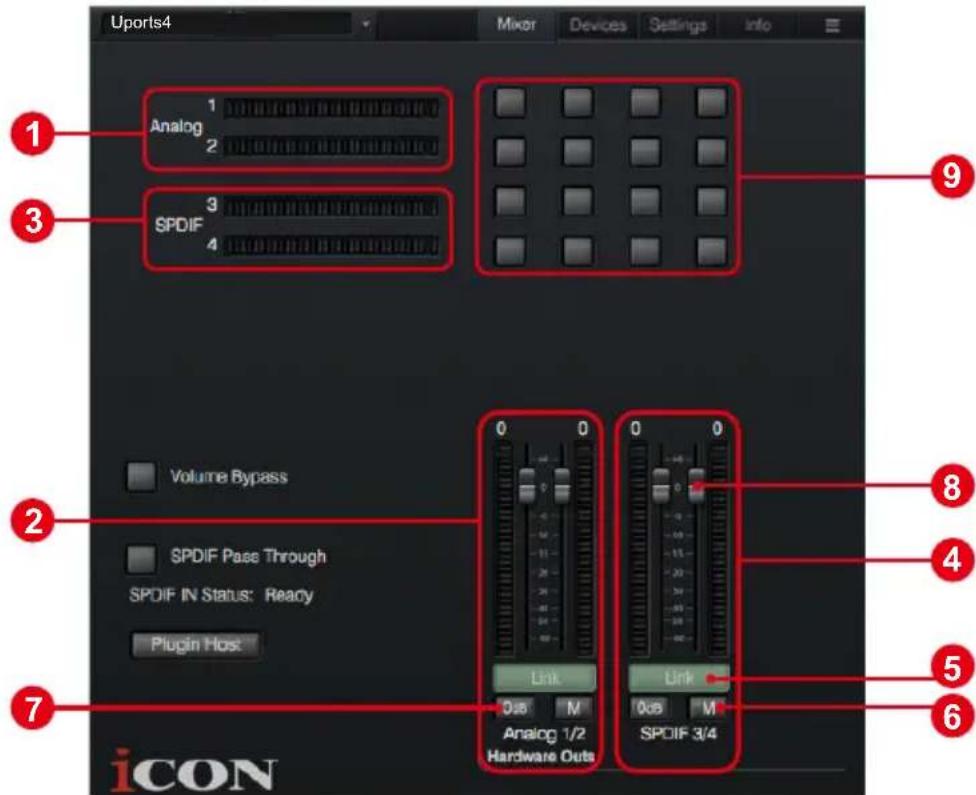

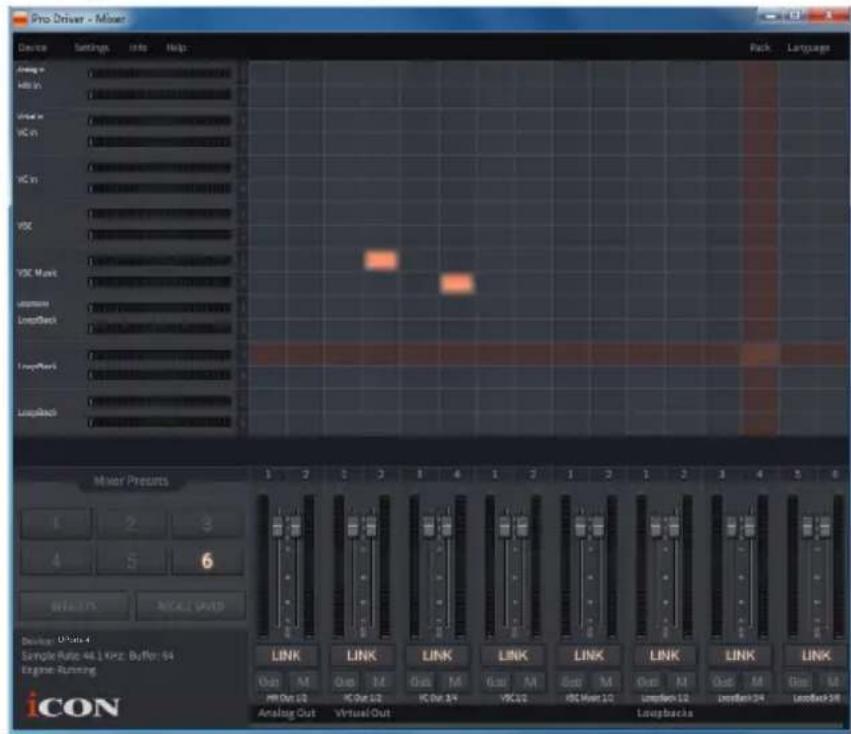

Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie.

Figure 5

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Entrée S/PDIF 3 et 4

Affichage du niveau d'entrée S/PDIF 3 et 4 (Entrée S/PDIF 3 et 4).

1. Sortie S/PDIF 3 et 4

Affichage du niveau de sortie S/PDIF 3 et 4 (Sortie S/PDIF 3 et 4).

1. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

1. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

1. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

1. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

1. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Uports4 Live et ses pilotes.

1. Allumez l'ordinateur

Remarque: Ne connectez pas encore votre interface audio numérique de la Uports4 Live à votre ordinateur.

2. Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com (Veuillez vous reporter au diagramme 6 pour lesinstructions)

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

3. L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la figure 7.

Cliquez sur « I Agree » pour continuer.

5. Sélection des composants à installer

Cochez les composants à installer. Il est vivement recommandé de sélectionner tous les composants.

6. Préparation des fichiers d'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

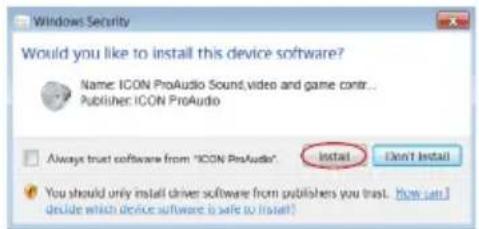

7. Cliquez sur « Install » pour continuer.

Remarque: Le même message peut apparaître trois fois car il y a trois installations de pilote différents.

8. Installation terminée

Une fenêtre telle qu'illustrée à la figure 14 doit apparaître. Sélectionnez "Finish" (terminer).

9. Lancer le logiciel à l'aide du panneau de commande

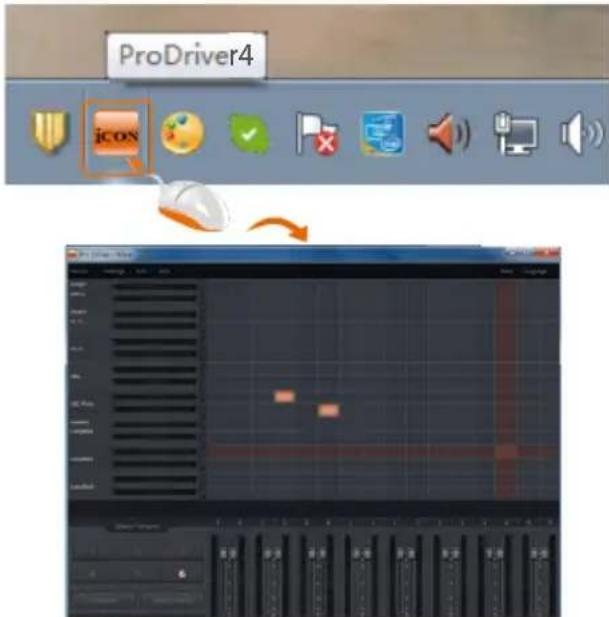

Vous pouvez cliquer sur le logo Uports4 Live dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 16).

Figure 15

10. Connecter l'interface audio numérique de la Uports4 Live

Connectez à présent l'interface audio numérique de la Uports4 Live au port USB de l'ordinateur.

Figure 16

ProDriver4(Windows)

Voici ProDriver4 d'ICON Pro Audio, le pilote à la pointe de l'innovation en audio pour la scène studio et la diffusion en continu. Le système audio ProDriver vous propose les outils les plus fiables pour la plupart des applications audio, au moment où vous en avez besoin. Le cœur du système est notre pilote, qui utilise une technologie de pointe et un contrôle à latencezéro.L'interfaceutilisateur permet de saisir, d'acheminer et de rediriger facilement le son de n'importe quellesource de votre ordinateur grâce à notre routeur de signaux virtuel. Utilisez le serveur de plugiciels ProDriver pour connecter vos plugiciels VST, d'unitésaudioetDirectXpréférés.Exécutez ProDriver4 enmodeautonomeouavecvotre poste de travail audionumérique (DAW) préféré. Enregistrez vos chaînes de plugiciel préférées comme préréglages et rappelez-les pendantvotreséance ou en direct sur la scène en temps réel.

Panneau de commande du mixer(Windows)

Il y a deux pilotes audio différents, à savoir « WDM » (Windows Driver Model) et « ASIO » (Audio Stream Input and Output) dans le pilote d'interface audio ICON ProAudio. Le pilote WDM est largement utilisé pour les logiciels quotidiens tels que le lecteur multimédia et ASIO est principalement utilisé pour la plupart des logiciels d'enregistrement tels que LogicPro. L'avantage de l'ASIO est qu'il a une latence beaucoup plus faible que le WDM, ce qui est très important lorsque vous effectuez des enregistrements avec un grand nombre de plugiciels. En fait, la plupart des logiciels quotidiens ne prennent pas en charge le pilote ASIO et n'utilisent que le WDM et dans ce cas, il suffit d'utiliser le canal HW (canaux matériels). Vous trouverez ci-dessous quelques explications sur la terminologie pour chaque type de canal.

1. Entrée HW (entrée de canal matériel)

cela signifie les canaux d'entrée de matériel, y compris les microphones ou les instruments.

2. Sortie HW (sortie de canal matériel)

cela signifie les canaux de sortie de matériel, y compris les casques ou les canaux de lignes de sortie

3. Sortie VC (SORTIE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal de sortie va vers une entrée VC ASIO

4. Entrée VC (ENTRÉE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal d'entrée vient d'une sortie VC ASIO

5. Boucle de renvoi (canal de boucle de renvoi)

canal de boucle de renvoi interne ASIO (p. ex., le signal de sortie VC ASIO allant à une entrée VC ASIO)

Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser.

1. Canaux matériels Uports4 Live (Entrée HW 1/2 et Sortie HW 1/2)

Ce sont les canaux d'entrée et de sortie matériels d'Uports4 Live.

2. Canaux virtuels d'Uports4 Live (Entrée VC 1/2, 3/4 et 5/6), (Sortie VC 1/2, 3/4 et 5/6)

Ce sont les canaux virtuels d'entrée et de sortie liées au multiplexage en longueur d'onde (WDM).

Par exemple: Sorties WDM 1 et 2 liées aux Entrées VC 1 et 2

Sorties VC1 et 2 liées aux Entrées WDM 1 et 2

3. Canaux de rebouclage d'Uports4 Live (LB 1/2, 3/4 et 5/6)

Ce sont les canaux par boucle de renvoi ASIO.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 3/4

Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4).

1. Contrôle de niveau de sortie VC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VC 1 et 2).

1. Contrôle de niveau de sortie VC (virtuelle) 3/4

Affichage du niveau de sortie VC ASIO3 et 4 (Sortie VC 3 et 4).

1. Contrôle de niveau d'entrée VSC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VSC 1 et 2)

1. Contrôle de niveau d'entrée VSC Music (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VSC Music1 et 2)

9. Contrôle de niveau de sortie VSC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC 1 et 2).

10. Contrôle de niveau de sortie VSC Music (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC Music 1 et 2).

11. Boucle de renvoi 1/2

Affichage du niveau du canal de la boucle de renvoi ASIO 1/2.

12. Boucle de renvoi 3/4

Affichage du niveau du canal de la boucle de renvoi ASIO 3/4.

13. Boucle de renvoi 5/6

Affichage du niveau du canal de la boucle de renvoi ASIO 5/6.

14. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

15. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

16. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

17. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

18. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

19. Préréglages du mélangeur

6 emplacements pour les boutons de préréglage du mélangeur sont disponibles pour sauvegarder ou charger vos paramètres de routage des canaux.

Configuration (fréquence d'échantillonnage et latence)

Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration.

Panneau de commande du logiciel

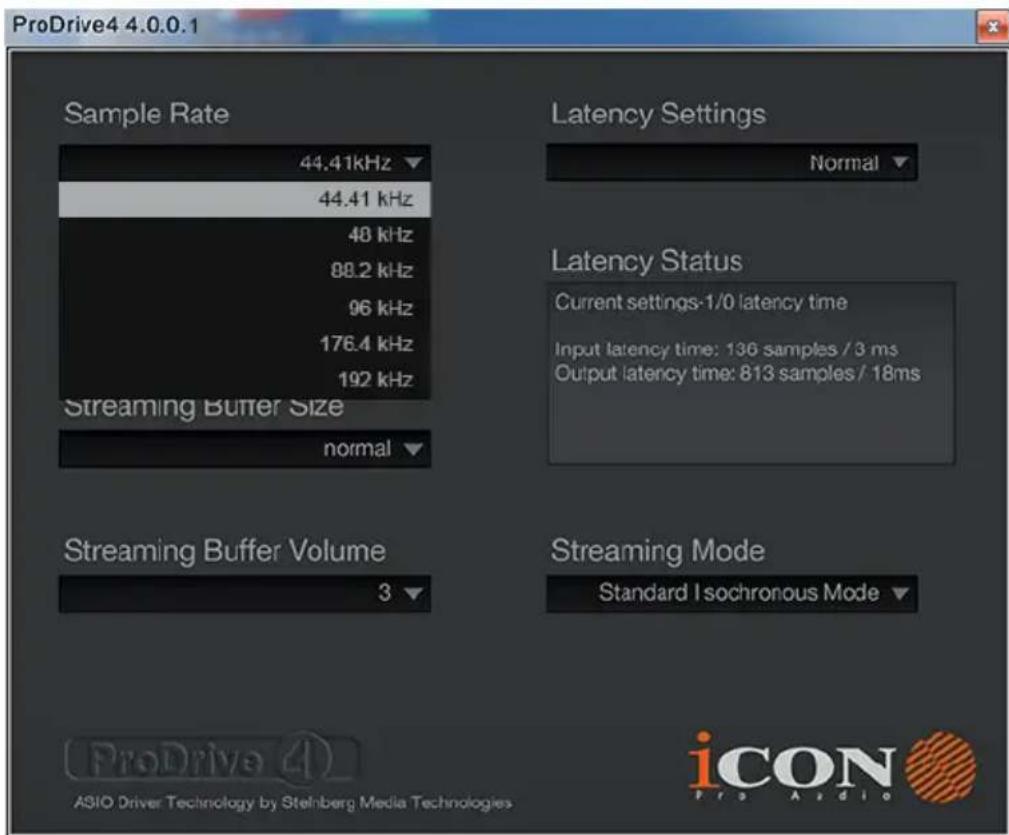

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21.

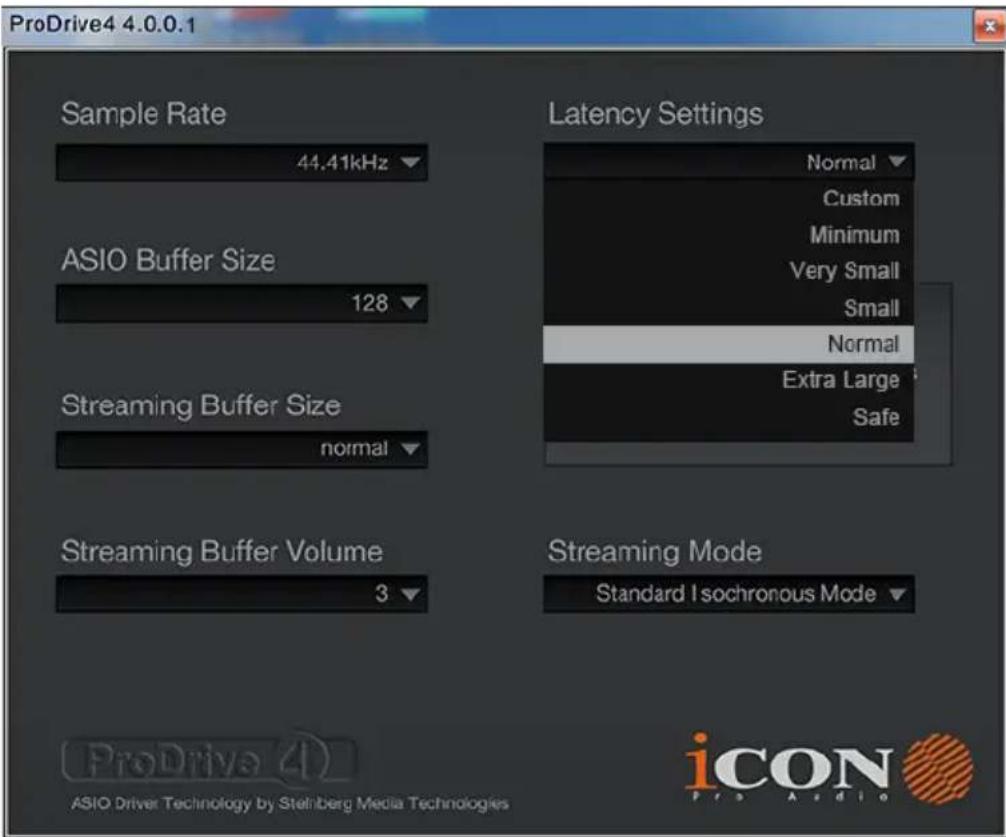

La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom.

• Sûre (latence maximale)
- Extra Large
- Normale
- Petite
- Très petite
• Minimum (latence minimale)
- Personnalisé

La latence est contrôlée par trois paramètres : Ces valeurs incluent :

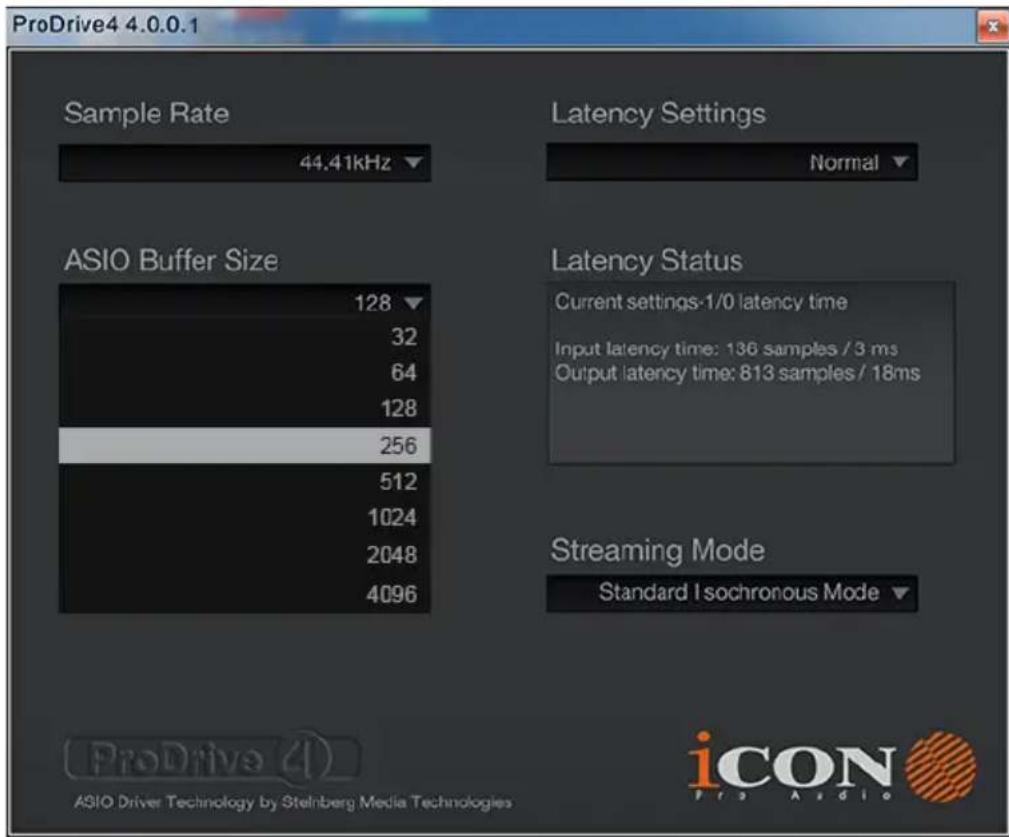

1. Taille de la mémoire tampon ASIO

Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096.

2. Taille de la mémoire tampon du streaming

Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum.

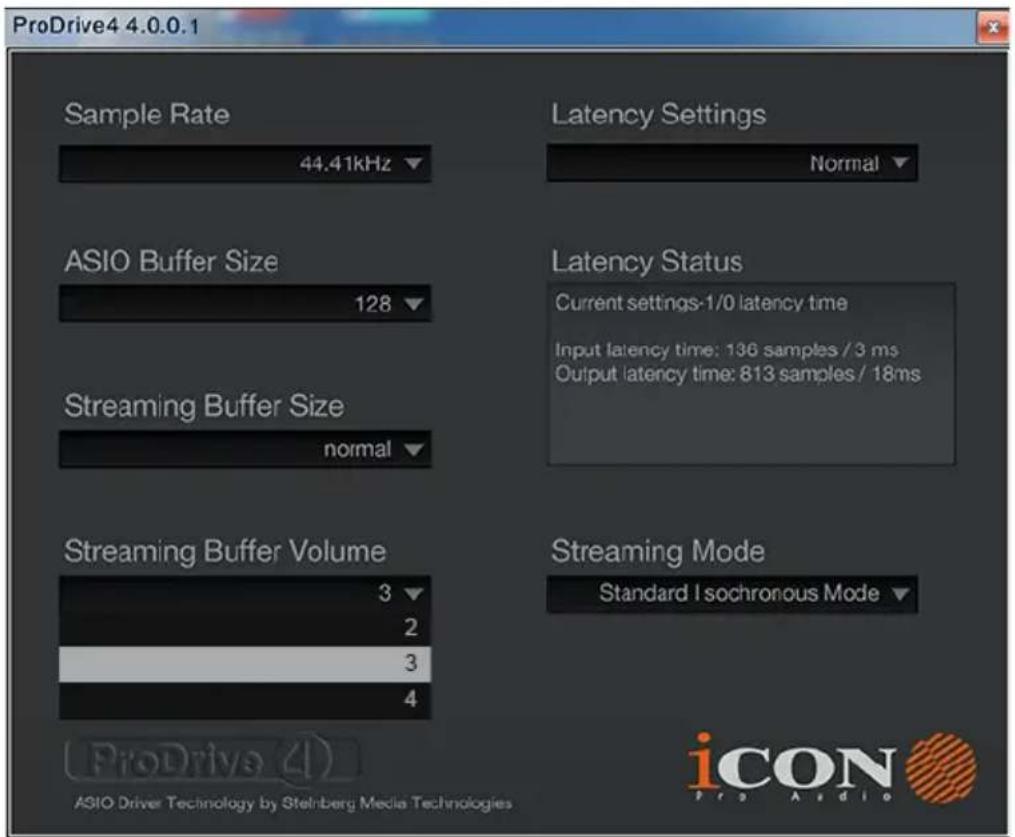

3. Volume de la mémoire tampon du streaming

Vous pouvez choisir : 2/3 et 4.

(Remarque: Si un message d'avertissement apparaît sur la fenêtre « État de la latence », utilisez une valeur de latence plus grande.)

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la Uports4 Live n'est pas en cause.)

Hébergement de contenus ProDriver4(Windows)

ProDriver4 Rack, vous permet d'utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW.

Connexions matériel

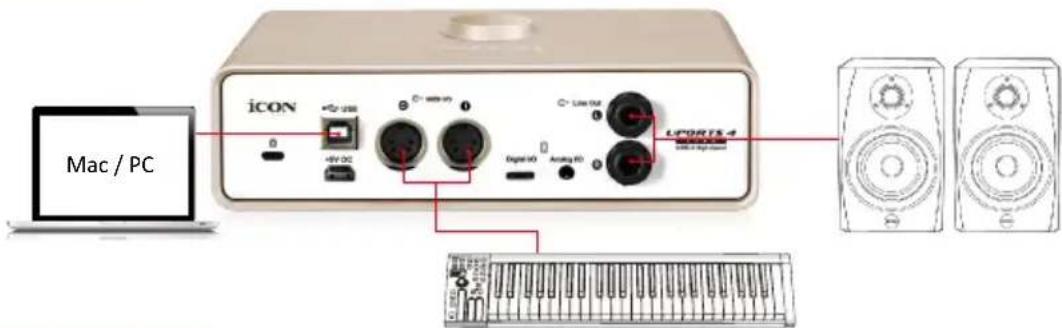

Connectez les sorties de l'interface audio numérique de la Uports4 Live à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2.

Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil.

Connectez les casques, instruments ou autres sources analogiques hautniveau aux entrées analogiques de l'appareil.

Connectez vos appareils MIDI aux E/S MIDI.

PC/MAC Only

Schéma de méthode de connexion de différents types de microphones

Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé

Spécifications

Entretien et réparations

Si vous devez faire réparer votre "Uports4 Live", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.

3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.

4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
