Uports2 Live - Interface audio USB icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio USB
Marque	icon
Modèle	Uports2 Live
Dimensions (approx.)	15 x 10 x 5 cm
Poids (approx.)	0,5 kg
Alimentation	USB bus-powered (5 V CC) ou adaptateur secteur externe 5 V CC (en option)
Entrées audio	1 entrée microphone XLR (symétrique) avec alimentation fantôme +48 V, 1 entrée instrument TS 1/4" (asymétrique)
Sorties audio	2 sorties ligne TRS 1/4" (asymétrique), 1 sortie stéréo 3,5 mm, 1 sortie casque TRS 1/4"
Connectivité intelligente	Port USB-C (numérique) et prise TRRS 3,5 mm (analogique) pour appareils mobiles iOS/Android
Résolution audio	24 bits, jusqu'à 192 kHz
Plage dynamique	114 dB (ADC/DAC)
Fonctions principales	Enregistrement et lecture 2x2 simultanés, monitoring direct, boucle de renvoi (loopback), hébergement de plugiciels via ProDriver4
Entretien et nettoyage	Nettoyer avec un chiffon humide uniquement. Ne pas utiliser de solvants. Éviter l'humidité.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le boîtier. Confier toute réparation à un personnel qualifié.
Pièces détachées et réparabilité	Contacter le SAV ICON Pro Audio ou un centre agréé pour toute réparation. Aucune pièce remplaçable par l'utilisateur.
Informations générales	Interface audio USB pour enregistrement professionnel et streaming en direct. Compatible Mac OS 10.11+, Windows 7/8/10 (32/64 bits), iOS 9+. Construction en aluminium robuste.

FOIRE AUX QUESTIONS - Uports2 Live icon

Quels câbles sont fournis avec l'Uports2 Live ?

Le contenu de l'emballage comprend : l'interface Uports2 Live, un guide d'utilisation, un câble USB 2.0 et un câble audio TRS 3,5 mm.

Comment activer l'alimentation fantôme +48 V ?

Appuyez sur l'interrupteur +48V sur le panneau avant pour alimenter l'entrée XLR. Utilisez-le uniquement avec des microphones à condensateur. Assurez-vous qu'il est désactivé pour les micros dynamiques.

L'Uports2 Live nécessite-t-il un pilote sur Mac ?

Non, il est compatible en natif (classe A) sur Mac OS. Aucun pilote n'est nécessaire. Vous pouvez toutefois télécharger le panneau de commande ProDriver4 pour des réglages avancés.

Comment installer le pilote sous Windows ?

Téléchargez le pilote depuis votre compte ICON Pro Audio. Lancez l'installateur, suivez les instructions, puis connectez l'interface. Utilisez le panneau de commande ProDriver4 pour configurer le mixeur et la latence.

Puis-je connecter un smartphone directement ?

Oui, via le port USB-C (adaptateur OTG requis pour certains appareils) ou la prise TRRS 3,5 mm (analogique). Cela permet d'utiliser l'interface pour le streaming en direct avec votre téléphone.

Comment réduire la latence audio ?

Dans le panneau de commande ProDriver4, allez dans Settings et réduisez la taille du tampon ASIO (ex: 64 ou 128 échantillons). Si des craquements apparaissent, augmentez la taille.

Qu'est-ce que le monitoring direct ?

Le bouton Direct Monitor sur le panneau supérieur permet d'écouter le signal d'entrée (micro/instrument) directement sans passer par l'ordinateur, pour un suivi sans latence.

Comment utiliser la boucle de renvoi (loopback) ?

Activez les canaux LoopBack dans le mixeur ProDriver4 (Windows) ou la matrice de routage (Mac). Cela permet de rediriger l'audio du PC vers le smartphone pour le streaming.

Quelle est la résolution maximale supportée ?

L'Uports2 Live supporte une résolution de 24 bits avec une fréquence d'échantillonnage allant jusqu'à 192 kHz.

L'Uports2 Live peut-il être utilisé sans ordinateur ?

Oui, en mode autonome avec un adaptateur secteur externe 5 V CC (non fourni). Vous pouvez connecter un microphone et un casque, mais les fonctionnalités de mixage et d'hébergement de plugiciels nécessitent un ordinateur.

MODE D'EMPLOI Uports2 Live icon

Interface USB d'enregistrement professionnel avec connectivité de téléphone intelligent pour application de diffusion continue en direct avec 1 entrée micro / 1 entrée instrument et 2 sorties

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contents

Introductions....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio

sur votre compte personnel....5

Caractéristiques....6

Panneau avant ....7

Panneau arrière....8

Panneau de dessus....9

Installation du pilote pour Mac....10

Panneau de commande du mixer(Mac)....12

Installation du pilote pour Windows....13

ProDriver4(Windows) 16

Panneau de commande du mixer(Windows)....17

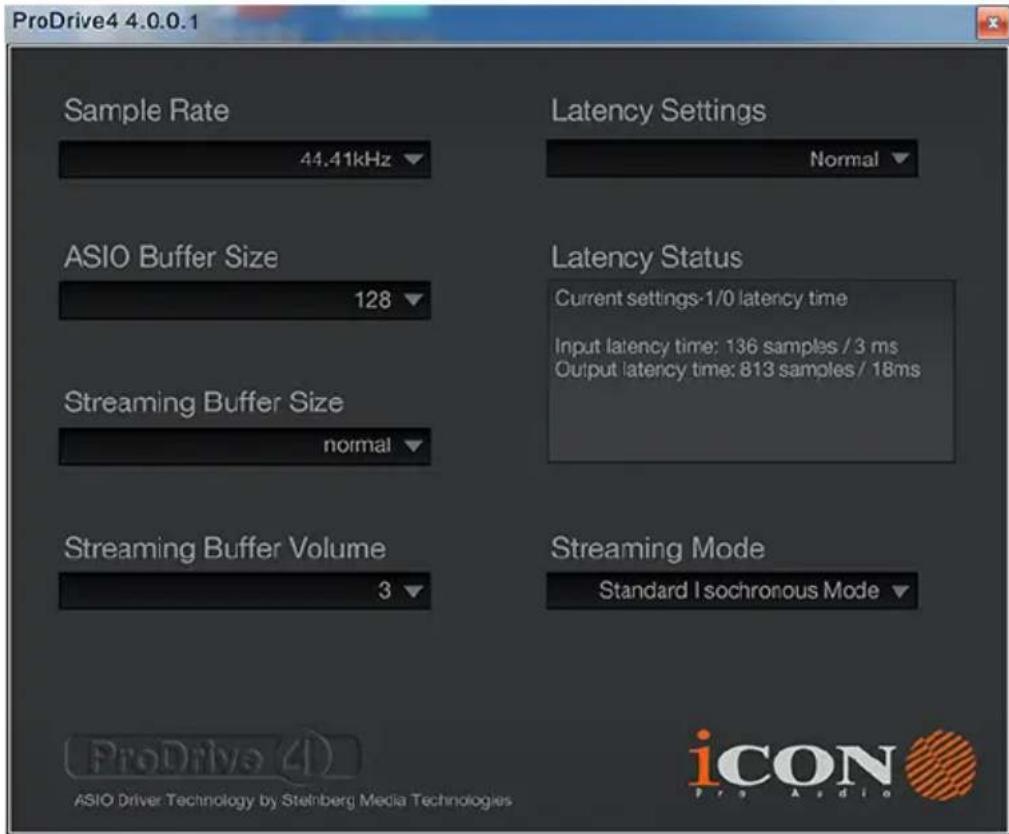

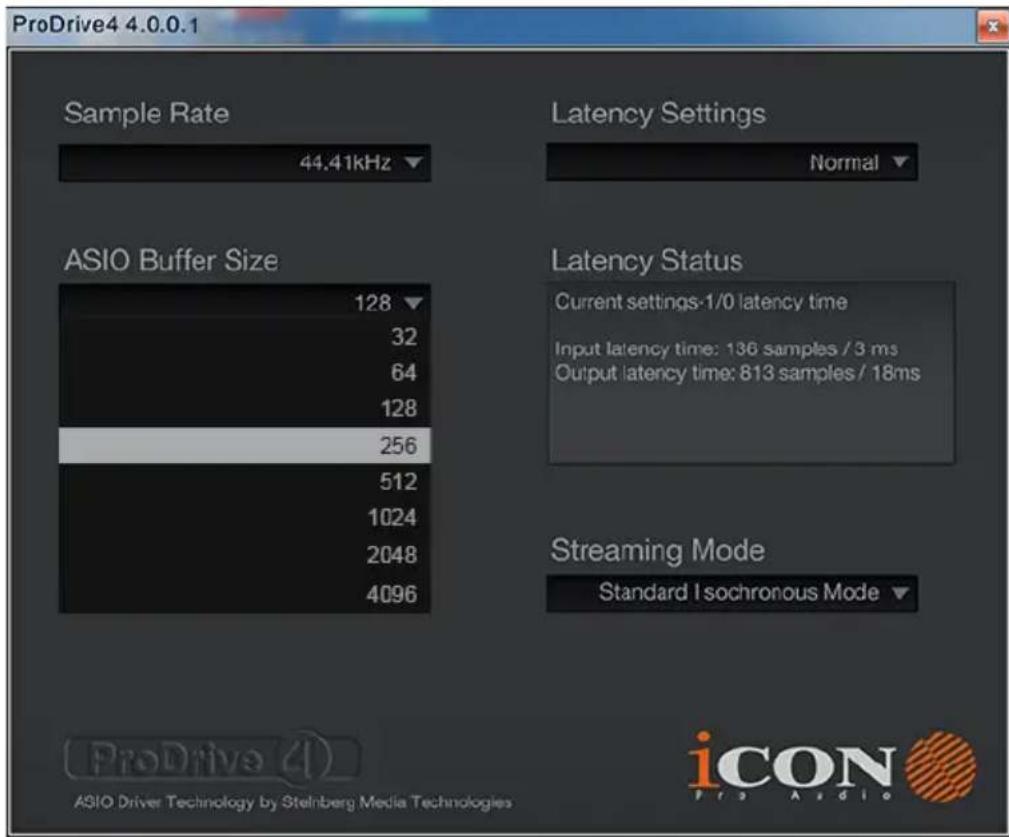

Configuration (fréquence d'échantillonnage et latence) ......20

Hébergement de contenus ProDriver4(Windows)....24

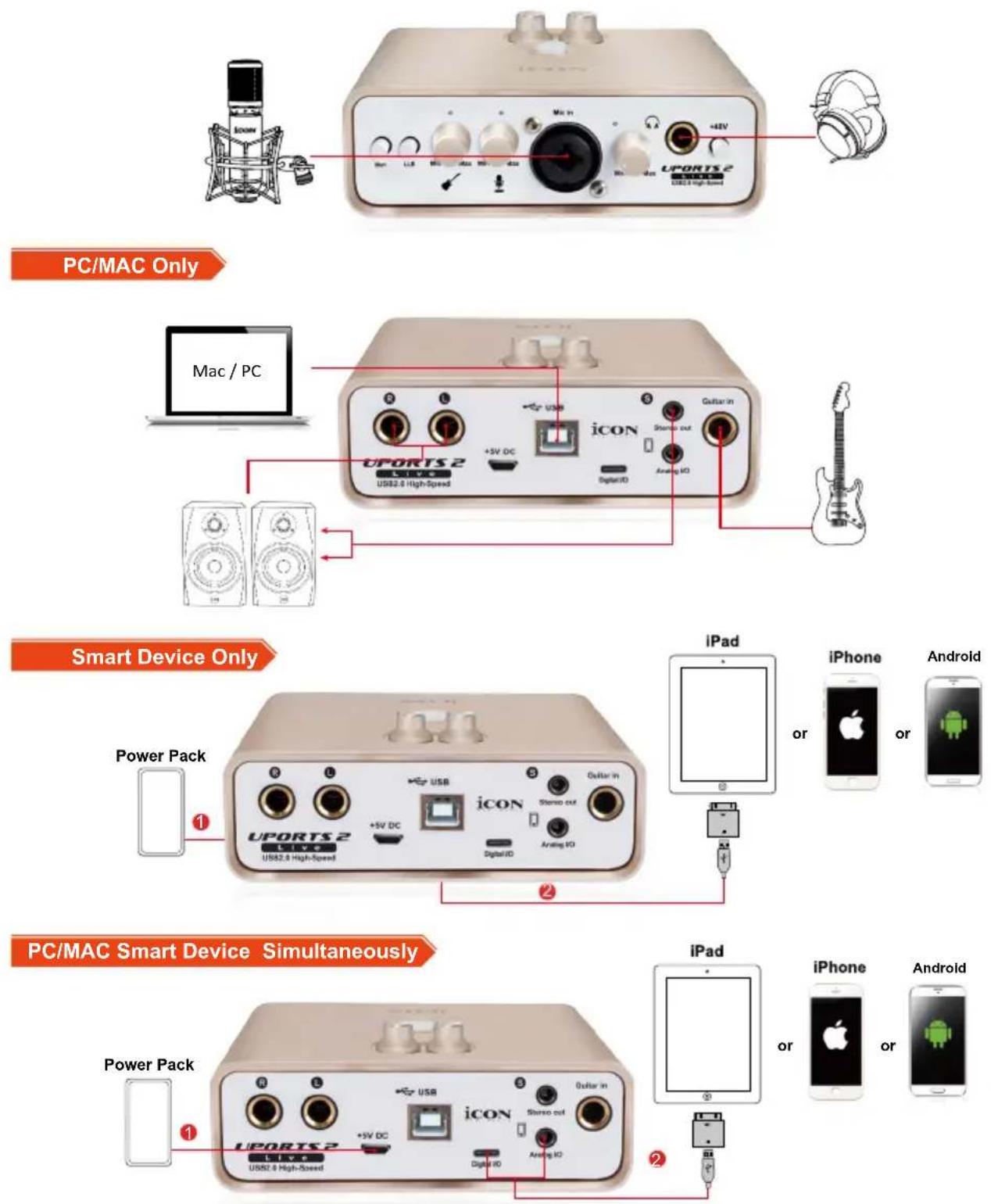

Connexions matériel....25

Schéma de méthode de connexion de différents types

de microphones....26

Spécifications ......27

Entretien et réparations ....28

Introductions

Nous vous remercions pour l'achat interfaces d'enregistrement audio USB de la UPorts2 Live d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la UPorts2 Live mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre interfaces d'enregistrement audio USB de la UPorts2 Live fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu de l'emballage

• Interface d'enregistrement USB UPorts2 Live
• Le présent guide d'utilisation x 1
• Câble USB 2.0 x 1
• Câble audio TRS 3,5 mm x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

Caractéristiques

L'interface d'enregistrement USB ICON Pro Audio UPorts2 Live fournit un module d'entrée et de sortie audio ainsi qu'une connectivité analogique et numérique avec tout appareil mobile intelligent pour les applications de diffusion en direct. Les principales caractéristiques sont les suivantes :

• 1 entrée microphone/1 entrée guitare 24 bits 192KHz, 2 sorties d'interface d'enregistrement USB
• Le convertisseur NA/AN professionnel et haut de gamme offre une plage dynamique importante
  DAC (convertisseur analogique-numérique) : Plage dynamique : 114 dB ADC (convertisseur numérique-analogique) : Plage dynamique : 114 dB
• Prise en charge de la connectivité Mac/PC fonctionnant simultanément avec unappareil intelligent
• Possibilité de session en direct avec traitement du signal audio par le biais du plugiciel d'hébergement virtuel ProDriver4
• 2x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture
• Équipé de prises de connexion numérique (type C) et analogique (TRRS) pourappareils intelligents
• Équipé d'une prise E/S numérique (type C) compatible avec iOS et Android et d'une prise E/S analogique (3,5 mm stéréo TRRS) pour une connexion directe avec un téléphone intelligent
• Préamplification MIC/Instrument avec contrôle de gain individuelet interrupteur d'alimentation phantom
  • 2 sorties analogiques TRS 1/4" ou sortie phone stéréo 3.5mm
• Contrôle principal du volume sur le panneau avant
• Bouton de contrôle direct sur le panneau supérieur
  • 1 sortie casque avec source assignable et contrôle individuel de volume
  • Le pilote ProDriver4™ à très faible latence développé par ICON Pro Audio est fourni
• Le plugiciel d'hébergement de contenus ICON Pro Audio, innovant et convivial, est intégré à ProDriver4™(Adaptateur OTG requis)
  • USB 2.0 haute vitesse et USB alimenté par bus
  • Supporte DirectSound, WDM et ASIO2.0
• Compatible avec Mac OS (Intel-Mac) 10.11 et ultérieur, iOS 9 ou versions ultérieures et Windows 7, 8 et 10 (32-bit/64-bit)
• Bidirectionnel simultané pour l'enregistrement et la lecture
  • Un connecteur d'alimentation 5VCC est présent pour l'alimentation externe avec iOS
  • Construction en aluminium robuste

Panneau avant

1. XLR 3 broches (symétrique) – Pour microphone à condenseur avec alimentation fantôme de +48 V ou microphone dynamique.

Veuillez vous reporter à la section P.26 pour connaître la méthode de connexion des différents types de microphones et d'instruments.

TS 1/4" (asymétrique) – Pour microphone dynamique

Reportez-vous à P.26 pour savoir comment connecter un microphone de type différent.

1. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom.

Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

1. Contrôles de niveau de gain pour les entrées (Micro)

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée micro analogique.

1. Contrôles de niveau de gain pour les entrées (Guitare)

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée guitare analogique.

1. Contrôle de niveau casque

Ce potentiomètre contrôle la sortie de niveau de la sortie casque.

1. Sortie casque

Cette prise de sortie accepte un connecteur casque stéréo standard TRS 1/4"

1. Cont. (contrôleur – régulez le contrôle du signal par le téléphone intelligent ou le PC)

Basculez entre le contrôle du signal provenant d'un appareil intelligent et PC ou uniquement du PC

1. LLB (boucle de renvoi en direct)

Boucle de renvoi du signal de sortie audiode l'appareil intelligent vers l'entrée de l'appareil intelligent à des fins de session en direct

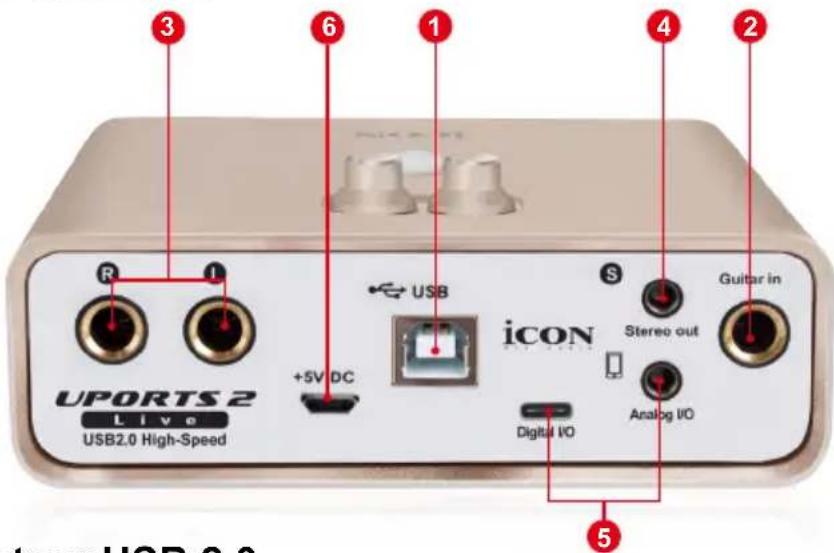

Panneau arrière

1. Connecteur USB 2.0

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC. Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du UPorts2 Live.

2. Entrée HI-Z

C'est une entrée de grande impédance pour guitare/basse.

3. Sorties haut-niveau L/R

Ce sont des sorties asymétriques analogiques sur des connecteurs TS 1/4" standard à +6dBU de haut-niveau.

4. Sortie stéréo de L/R

Il s'agit d'une sortie stéréo analogique asymétrique sur un connecteur stéréo standard de 3,5 mm.

(Remarque : le contrôle du niveau principal ajuste le niveau de sortie de la sortie ligne 1/2 et de la sortie stéréo 3,5 mm.)

5. E/S pour appareil intelligent (numérique – type C et analogique – TRRS de 3,5 mm)

Ces ports vous permettent de connecter votre appareil intelligent et votre Mac/PC simultanément afin de pouvoir traiter le signal audio avec votre Mac/PC avant de transmettre le signal à l'appareil intelligent pour les applications de diffusion indirect.

Prise numérique – de type C pour la connexion directe à la prise numérique del'appareil intelligent (Adaptateur OTG requis)

Prise analogique – TRRS stéréo pour la connexion directe aux E/S audio d'un appareil intelligent

6. Connecteur d'alimentation

Le UPorts2 Live est alimenté par USB. Si votre ordinateur ne fournit pas une alimentation suffisante, correctez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un câble USB approprié.

(Remarque: Les adaptateurs de courant sont disponibles auprès des distributeurs/revendeurs ICON qui sont proches de vous.)

(Remarque : Un adaptateur d'alimentation externe est requis si l'UPorts2 Live est utilisé comme unité autonome sans Mac ou PC.)

Panneau de dessus

1. Bouton decontrôle direct

Appuyez sur le bouton pour contrôler le signal d'entrée directement (c.-à-d. du microphone ou de l'instrument) à l'aide de vos écouteurs. Presser le bouton permet de suivre directement le signal sans qu'il passe par l'ordinateur.

2. Contrôle du niveau d'entrée du téléphone intelligent

Permet de contrôler le niveau d'entrée audio vers le téléphone intelligent.

3. Commande de niveau principal

Remarque : La commande de niveau principal permet de régler le niveau de sortie des sorties ligne 1/2 et stéréo 3,5 mm

Installation du pilote pour Mac

UPorts2 Live est un appareil de classe A. Ainsi, aucun pilote n'est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra.

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la UPorts2 Live et ses pilotes.

1. Allumez votre Mac

(Remarque: Ne connectez pas encore votre interface audio numérique de la UPorts2 Live à votre Mac.)

2. Compatible en natif

UPorts2 Live est compatible en natif sur Mac OSX, aucun pilote n'est nécessaire.

3. Copier le logo du panneau de commande du logiciel sur le bureau

Ouvrez le précédent dossier "Mac". Copiez le logo "ProDriver4" du panneau de commande du logiciel et collez-le sur le bureau.

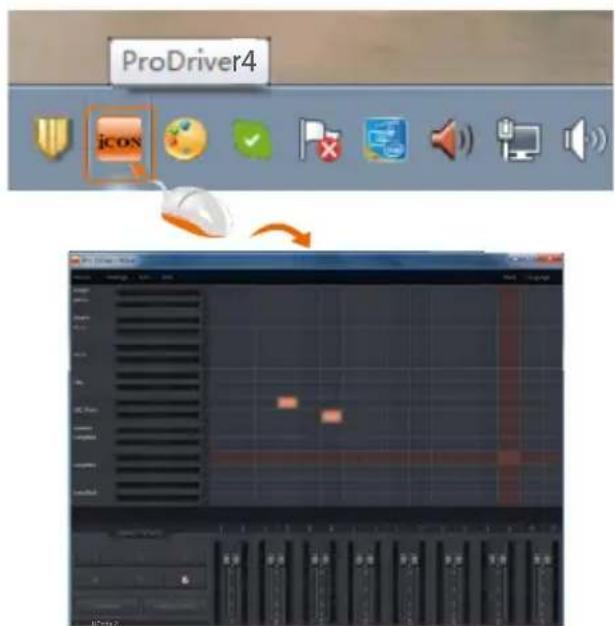

4. Lancer le logiciel à l'aide du panneau de commande

Cliquez sur le logo du panneau de commande du logiciel que vous venez de copier sur le bureau pour lancer le logiciel.

Figure 2

5. Connexion de votre interface audio numérique UPorts2 Live

Connectez maintenant l'interface audio numérique UPorts2 Live au port USB de votre Mac.

Remarque: Les interfaces audio UPorts2 Live ne sont compatibles qu'avec USB2.0. Votre Mac doit être équipé d'un port USB2.0.

Figure 3

6. Configuration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup" (Configuration de l'audio MIDI) et vérifiez que l'appareil UPorts2 Live a été configuré correctement comme illustré à la figure 4.

Panneau de commande du mixer(Mac)

Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie.

Figure 5

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Entrée S/PDIF 3 et 4

Affichage du niveau d'entrée S/PDIF 3 et 4 (Entrée S/PDIF 3 et 4).

1. Sortie S/PDIF 3 et 4

Affichage du niveau de sortie S/PDIF 3 et 4 (Sortie S/PDIF 3 et 4).

1. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

1. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

1. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

1. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

1. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la UPorts2 Live et ses pilotes.

1. Allumez l'ordinateur

Remarque: Ne connectez pas encore votre interface audio numérique de la UPorts2 Live à votre ordinateur.

2. Téléchargez le pilote Windows à partir de votre page personnelle d'utilisateur à l'adresse www.iconproaudio.com (Veuillez vous reporter au diagramme 6 pour lesinstructions)

Après avoir téléchargé le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

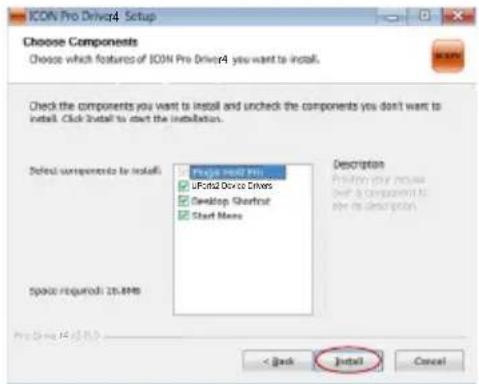

3. L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la figure 7.

Cliquez sur « I Agree » pour continuer.

5. Sélection des composants à installer

Cochez les composants à installer. Il est vivement recommandé de sélectionner tous les composants.

6. Préparation des fichiers d'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

7. Cliquez sur « Install » pour continuer.

Remarque: Le même message peut apparaître trois fois car il y a trois installations de pilote différents.

8. Installation terminée

Une fenêtre telle qu'illustrée à la figure 14 doit apparaître. Sélectionnez "Finish" (terminer).

9. Lancer le logiciel à l'aide du panneau de commande

Vous pouvez cliquer sur le logo UPorts2 Live dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 16).

10. Connecter l'interface audio numérique de la UPorts2 Live

Connectez à présent l'interface audio numérique de la UPorts2 Live au port USB de l'ordinateur.

Figure 16

ProDriver4(Windows)

Figure 17

Figure 18

Voici ProDriver d'ICON Pro Audio, le pilote à la pointe de l'innovation en audio pour la scène studio et la diffusion en continu. Le système audio ProDriver vous propose les outils les plus fiables pour la plupart des applications audio, au moment où vous en avez besoin. Le cœur du système est notre pilote, qui utilise une technologie de pointe et un contrôle à latencezéro.L'interfaceutilisateur permet de saisir, d'acheminer et de rediriger facilement le son de n'importe quellesource de votre ordinateur grâce à notre routeur de signaux virtuel. Utilisez le serveur de plugiciels ProDriver pour connecter vos plugiciels VST, d'unitésaudioetDirectXpréférés.ExécutezProDriver enmodeautonomeouavecvotre poste de travail audionumérique (DAW) préféré. Enregistrez vos chaînes de plugiciel préférées comme préréglages et rappelez-les pendantvotreséance ou en direct sur la scène en temps réel.

Panneau de commande du mixer(Windows)

Il y a deux pilotes audio différents, à savoir « WDM » (Windows Driver Model) et « ASIO » (Audio Stream Input and Output) dans le pilote d'interface audio ICON ProAudio. Le pilote WDM est largement utilisé pour les logiciels quotidiens tels que le lecteur multimédia et ASIO est principalement utilisé pour la plupart des logiciels d'enregistrement tels que LogicPro. L'avantage de l'ASIO est qu'il a une latence beaucoup plus faible que le WDM, ce qui est très important lorsque vous effectuez des enregistrements avec un grand nombre de plugiciels. En fait, la plupart des logiciels quotidiens ne prennent pas en charge le pilote ASIO et n'utilisent que le WDM et dans ce cas, il suffit d'utiliser le canal HW (canaux matériels). Vous trouverez ci-dessous quelques explications sur la terminologie pour chaque type de canal.

1. Entrée HW (entrée de canal matériel)

cela signifie les canaux d'entrée de matériel, y compris les microphones ou les instruments.

2. Sortie HW (sortie de canal matériel)

cela signifie les canaux de sortie de matériel, y compris les casques ou les canaux de lignes de sortie

3. Sortie VC (SORTIE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal de sortie va vers une entrée VC ASIO

4. Entrée VC (ENTRÉE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal d'entrée vient d'une sortie VC ASIO

5. Boucle de renvoi (canal de boucle de renvoi)

canal de boucle de renvoi interne ASIO (p. ex., le signal de sortie VC ASIO allant à une entrée VC ASIO)

Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser.

1. Canaux matériels UPorts2 Live (Entrée HW 1/2 et Sortie HW 1/2)

Ce sont les canaux d'entrée et de sortie matériels d'UPorts2 Live.

2. Canaux virtuels d'UPorts2 Live (Entrée VC 1/2, 3/4 et 5/6), (Sortie VC 1/2, 3/4 et 5/6)

Ce sont les canaux virtuels d'entrée et de sortie liées au multiplexage en longueur d'onde (WDM).

Par exemple: Sorties WDM 1 et 2 liées aux Entrées VC 1 et 2

Sorties VC1 et 2 liées aux Entrées WDM 1 et 2

3. Canaux de rebouclage d'UPorts2 Live (LB 1/2, 3/4 et 5/6)

Ce sont les canaux par boucle de renvoi ASIO.

Figure 19

En activant différents points de croisement, vous pouvez acheminer le signal correspondant vers les canaux souhaités.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 3/4

Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4).

1. Contrôle de niveau de sortie VC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VC 1 et 2).

1. Contrôle de niveau de sortie VC (virtuelle) 3/4

Affichage du niveau de sortie VC ASIO3 et 4 (Sortie VC 3 et 4).

1. Contrôle de niveau d'entrée VSC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VSC 1 et 2)

1. Contrôle de niveau d'entrée VSC Music (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VSC Music1 et 2)

1. Contrôle de niveau de sortie VSC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC 1 et 2).

10. Contrôle de niveau de sortie VSC Music (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC Music 1 et 2).

11. Boucle de renvoi 1/2

Affichage du niveau du canal de la boucle de renvoi ASIO 1/2.

12. Boucle de renvoi 3/4

Affichage du niveau du canal de la boucle de renvoi ASIO 3/4.

13. Boucle de renvoi 5/6

Affichage du niveau du canal de la boucle de renvoi ASIO 5/6.

14. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

15. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

16. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

17. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

18. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

19. Préréglages du mélangeur

6 emplacements pour les boutons de préréglage du mélangeur sont disponibles pour sauvegarder ou charger vos paramètres de routage des canaux.

Configuration (fréquence d'échantillonnage et latence)

Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration.

Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21.

La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom.

• Sûre (latence maximale)
- Extra Large
- Normale
- Petite
- Très petite
• Minimum (latence minimale)
- Personnalisé

La latence est contrôlée par trois paramètres : Ces valeurs incluent :

1. Taille de la mémoire tampon ASIO

Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096.

2. Taille de la mémoire tampon du streaming

Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum.

3. Volume de la mémoire tampon du streaming

Vous pouvez choisir : 2/3 et 4.

(Remarque: Si un message d'avertissement apparaît sur la fenêtre « État de la latence », utilisez une valeur de latence plus grande.)

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la UPorts2 Live n'est pas en cause.)

Hébergement de contenus ProDriver4(Windows)

ProDriver4 Rack, vous permet d'utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW.

Connexions matériel

Connectez les sorties de l'interface audio numérique de la UPorts2 Live à votre ampli, moniteurs sous tension ou système surround.

Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil.

Branchez vos micros/guitare à l'entrée analogique de l'appareil.

Schéma de méthode de connexion de différents types de microphones

Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé.

Spécifications

Mic Input:

Entretien et réparations

Si vous devez faire réparer votre "UPorts2 Live", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
