UpodNano SE - Interface audio USB icon - Notice d'utilisation et mode d'emploi gratuit

Marque	icon
Modèle	UpodNano SE
Catégorie	Interface audio USB
Type de produit	Interface d'enregistrement USB 2x2
Entrées analogiques	2 entrées combo XLR/TS 1/4" (micro/instrument), 1 entrée RCA stéréo
Sorties analogiques	2 sorties ligne TRS 1/4", 1 sortie casque TRS 1/4", 1 sortie stéréo 3,5 mm
Résolution audio	16 bits, 48 kHz
Alimentation fantôme	+48 V (commutable) et +5 V
Fonctions DSP	Égaliseur (High, Mid, Low), fonction Voice-Over (ducking), mixage direct
Connectivité	USB 2.0, plug & play, compatible Mac/Windows
Contrôles	Gain par entrée, volume principal, volume casque, gain RCA, sélecteur d'entrée PC, direct out
Alimentation	Via bus USB (câble USB fourni)
Compatibilité système	Windows XP/Vista/7/8 (32/64 bits), Mac OS X 10.5.5+ (Intel-Mac)
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier
Réparabilité	Confier toute réparation à un personnel qualifié ; pas de pièces remplaçables par l'utilisateur
Contenu du coffret	Interface UpodNano SE, câble USB, guide d'utilisation

FOIRE AUX QUESTIONS - UpodNano SE icon

Comment installer l'interface UpodNano SE sur mon ordinateur ?

Branchez le câble USB fourni à l'interface et à un port USB de votre ordinateur. L'interface est plug & play : aucun pilote n'est nécessaire sous Windows (XP à 8) et Mac OS X (10.5.5+). Votre ordinateur devrait la reconnaître automatiquement comme périphérique audio.

Comment utiliser l'alimentation fantôme +48V pour un micro à condensateur ?

Appuyez sur l'interrupteur +48V situé sur le panneau avant pour activer l'alimentation fantôme sur les entrées XLR. Assurez-vous que le micro est branché avant d'activer le +48V. Pour un micro dynamique, désactivez toujours le +48V pour éviter tout dommage.

Puis-je connecter un instrument (guitare) directement à l'interface ?

Oui, utilisez l'entrée combinée avec un câble TS 1/4" pour une guitare ou une basse. L'entrée est adaptée aux signaux Hi-Z et possède un contrôle de gain individuel.

Comment fonctionne la fonction Voice-Over (Atténuateur) ?

Activez le bouton Voice-Over sur le panneau avant. Lorsqu'un signal est détecté sur l'entrée micro (entrée 1 ou 2), le volume de la musique provenant du PC ou de l'entrée RCA diminue automatiquement. Quand le micro cesse, le volume remonte progressivement.

Pourquoi n'ai-je pas de son dans mon casque ?

Vérifiez que le casque est branché sur la sortie Phone (prise TRS 1/4") et que le bouton de volume casque correspondant est tourné vers le haut. Assurez-vous également que le volume principal n'est pas à zéro.

Comment enregistrer uniquement le micro sans la musique ?

Sur le panneau avant, désactivez le bouton PC Input (entrée ordinateur). Ainsi, seuls les signaux des entrées 1 et 2 (micro/instrument) seront enregistrés. Le bouton Direct Out permet de choisir la source de monitoring.

L'interface est-elle compatible avec Windows 10 ?

La notice mentionne une compatibilité jusqu'à Windows 8 (32/64 bits). Sous Windows 10, elle peut fonctionner en mode plug & play via le pilote générique USB Audio Class 1.0. Si des problèmes surviennent, vérifiez les mises à jour sur le site d'ICON Pro Audio.

Comment brancher un microphone dynamique ?

Branchez le micro sur une entrée combo avec un câble XLR. Avant de brancher, assurez-vous que l'interrupteur +48V est désactivé. Si vous utilisez un câble TS sur l'entrée 1/4", ne pas activer le +5V pour éviter d'endommager le micro.

Puis-je utiliser l'interface sans ordinateur (mode autonome) ?

Oui, l'UpodNano SE peut fonctionner en mode autonome avec une source audio branchée sur l'entrée RCA IN. Vous pouvez alors utiliser le traitement DSP (égaliseur, Voice-Over) et écouter le résultat via le casque ou les sorties ligne.

Comment configurer le mixage direct (Direct Out) ?

Le bouton Select Output (sélection de sortie) permet de basculer entre le signal direct (non traité) et le signal provenant de l'ordinateur. En mode direct, vous entendez le signal d'entrée sans latence, idéal pour le monitoring en enregistrement.

MODE D'EMPLOI UpodNano SE icon

Interface USB de 2 entrées micro/1-guitare, 2 sorties lignes d'enregistrement

Upod·nanoSE

The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated dangerous voltage within the product's enclosure, that may be of sufficient magnitude to electric shock to persons. Le symbol clair avec point de fl che l'intrieur d'un triangle quilat ral est utilis pour alerter l'utilisateur de la pr sence l'int rieur du coffret de voltage dangereux non isol d ampleur suff

exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (serviving) instructions in the literature accompanying the appliance. Le point d'exclamation l'int rieur d'un triangle quillat ral est employ pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans le livret d'instruction accompagnant l'appari l.

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

présentations....4

Contenu du coffret....4

Enregistrement de votre produit ICON Pro Audio sur votre compte

personnel....5

Caractéristiques....6

Panneau avant ....7

Panneau arrière....9

Connexions matériel.... 11

Configuration matérielle minimale requise ....12

Spécifications ...... 13

Entretien et réparations ....14

présentations

Nous vous remercions pour l'achat interfaces d'enregistrement audio USB de la Upod nanoSE d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la Upod nanoSE mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre interfaces d'enregistrement audio USB de la Upod nanoSE fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Contenu du coffret

• Upod nanoSE USB Recording Interface
  • Le présent guide d'utilisation
  • Câble USB

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

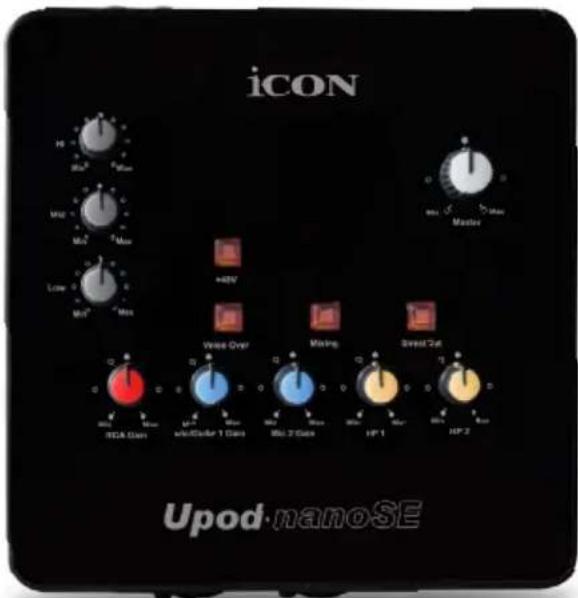

Caractéristiques

L'interface d'enregistrement USB Upod nanoSE d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales :

• Interface d'enregistrement vocal USB, 1 entrée micro / 2 sorties ; 16-Bit 48KHz
- 2x2 entrées /sorties analogiques de niveau ligne bidirectionnel simultané pour l'enregistrement et la lecture
- Préampli micro ICON innovant et unique avec contrôle de gain individuel.
• Equipé d'alimentation fantôme +48V et +5V
- 2 sorties analogiques TRS 1/4" ou sortie phone stéréo 3.5mm
- Entrée RCA stéréo intégrée avec bouton individuel de contrôle de gain
- Fonctionne en tant qu'appareil autonome avec entrée RCA et traitement DSP
- Equipé de boutons de réglage du niveau d'égalisation Elevé, Moyen et Faible
- Bouton de fonction Atténuateur (voix off) inclus pour le fondu de sortie automatique de musique lorsque le signal du micro est détecté
- Boutons inclus pour contrôler l'enregistrement du signal du micro sur ordinateur
- Boutons inclus pour contrôler le signal de contrôle
- Contrôle du volume principal sur le panneau supérieur
• 2 sorties casque sur prises TRS de 1/4 po avec contrôle de volume individuel
- Compatible USB 2.0
- Fonction plug and play. Aucune installation de pilote n'est nécessaire.
- Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit) et Windows 8 (32-bit/64-bit)
- Bidirectionnel simultané pour l'enregistrement et la lecture

Panneau avant

Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4".

XLR 3 broches (symétrique)	Pour microphone à condensateur avec alimentation fantôme +48V ou pour microphone dynamique.Remarque:Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé.
TS 1/4" (asymétrique)	Pour microphone à condensateur avec alimentation fantôme +5V ou pour microphone dynamique.Remarque:Lors d'utilisation de microphone à condensateur, le câble TRS doit être utilisé pour avoir une alimentation fantôme de +5V.Lors d'utilisation de microphone dynamique, le câble TS doit être utilisé, autrement l'alimentation fantôme +5V risque d'endommager votre microphone.

Reportez-vous à P.12 pour savoir comment connecter un microphone de type différent.

2. entrée Hi-Z pour & contrôle de gain

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques/basse avec contrôle de gain individuel

3. Interrupteur d'alimentation phantom 48V

Appuyez pour fournir l'alimentation fantôme +48 V aux deux entrées XLR. Ce circuit d'alimentation fantôme est adapté à la plupart des microphones à condensateur.

4. Contrôles de niveau de gain pour les entrées 1/2

Ces potentiomètres contrôlent le niveau d'entrée des entrées du microphone analogique (et des instruments) associé.

5. Contrôle principal de niveau

Ce potentiomètre contrôle la sortie de niveau principal des sorties analogiques. Remarque : La commande de niveau principal ne permet de régler le niveau de sortie des deux sorties ligne 1/2 et stéréo 3,5 mm.

6. Contrôle de niveau casque

Ces potentiomètres contrôlent le niveau de sortie de la sortie casque associée.

7. Sortie casque

Ces prises de sortie acceptent les connecteurs casque sur prise stéréo standard de 1/4 po.

8. Contrôle du niveau de gain RCA

Ce potentiomètre contrôle le niveau d'entrée des entrées RCA.

9. Boutons de réglage du niveau d'égalisation Elevé, Moyen et Faible

Permet d'effectuer les réglages du niveau d'égalisation Elevé, Moyen et Faible pour les entrées 1 et 2.

10. Bouton Atténuateur (voix off)

L'activation de la fonction d'atténuateur (voix off) permettra au signal de musique à partir d'intrants PC et RCA d'être diminué quand un signal d'entrée à partir de l'entrée 1 ou 2 est détecté. Le signal augmentera progressivement à nouveau si aucun signal d'entrée n'est détecté.

11. Entrée pour ordinateur

Bouton de mixage

Contrôle du signal d'entrée à l'ordinateur. Activé pour permettre à tous les signaux, y compris RCA, PC et entrée 1 & 2, d'être enregistrés par l'ordinateur. Désactiver pour n'enregistrer que les signaux d'entrée 1 et 2.

12. Sélectionnez la sortie

Bouton de Direct out Sortie et surveillance du signal direct.

Panneau arrière

1. Connecteurs d'entrée RCA

Ceux-ci sont des entrées analogiques asymétriques sur les connecteurs RCA sur un niveau de ligne de -10 dB.

2. Sorties haut-niveau 1/2

3. Sortie stéréo de 3.5 mm

Il s'agit d'une sortie stéréo analogique asymétrique sur un connecteur stéréo standard de 3,5 mm au niveau de la ligne +6 dBU.

4. Connecteur compatible USB 2.0

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC.

Schéma de méthode de connexion de différents types de microphones

Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé.

Connexions matériel

Connectez les sorties de l'interface audio numérique de la gamme Upod nanoSE à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2.

Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil.

Branchez vos micros à l'entrée analogique de l'appareil.

Important: L'interface audio numérique de la gamme Upod nanoSE est supportée par Mac OS (Intel-Mac), Windows XP, Windows Vista, Windows 7 (32-bit/64-bit) et Windows 8 (32-bit/64-bit). L'interface audio numérique de la gamme Upod nanoSE est supportée par Windows 98 ou Windows Me. Pour Windows XP, vous devez avoir SP1 ou ultérieur. Visitez les pages web de mise à jour Windows pour s'assurer que vous disposez des mises à jour et rectificatifs les plus récents fournis par Microsoft. Sur Mac, l'interface audio numérique de la gamme Upod nanoSE est supportée par Mac OSX version 10.5.5 ou ultérieure (doit être Intel-Mac). Les versions antérieures du système d'exploitation Mac ne sont pas supportées.

Windows OP:

Pentium 4 -1.0GHz or higher

1.0Ghz RAM

DirectX 8.1 or higher

Windows XP (SP1), Windows 2000 (SP3), Windows Vista or Windows 7

Mac OP:

Entretien et réparations

Si vous devez faire réparer votre "Upod nanoSE ", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
