MicU ProDriveIII - Interface audio USB icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface d'enregistrement audio USB 2x2
Marque	icon
Modèle	MicU ProDriveIII
Catégorie	Interface audio USB
Dimensions (approx.)	15 × 10 × 4 cm
Poids (approx.)	0,5 kg
Alimentation	USB bus-powered (5 V) ou adaptateur secteur 5 V CC externe
Entrées analogiques	1 entrée micro XLR combo (symétrique), 1 entrée instrument TS 6,35 mm (asymétrique)
Sorties analogiques	2 sorties ligne TRS 6,35 mm (asymétriques, +6 dBu)
Sortie casque	1 sortie casque TRS 6,35 mm stéréo avec contrôle de volume
Résolution audio	24 bits / 192 kHz
Plage dynamique	114 dB (AD/DA)
Préamplificateur micro	Avec contrôle de gain individuel et alimentation phantom 48 V
Fonctionnalités logicielles	Panneau de commande mixer matriciel, routage flexible, boucle de renvoi (loopback), ProDrive III (rack d'effets virtuels autonome)
Compatibilité système	Windows 7/8/10 (32/64 bits), macOS 10.11+, iOS 9+ (via kit caméra)
Pilotes supportés	DirectSound, WDM, ASIO 2.0
Connectique	USB 2.0 haute vitesse
Monitoring direct	Bouton de contrôle direct avec réglage de la balance entrée/ordinateur
Construction	Châssis en aluminium robuste
Entretien	Nettoyer avec un chiffon humide ; ne pas obstruer les fentes de ventilation
Sécurité	Ne pas exposer à l'humidité ; aucune pièce remplaçable par l'utilisateur ; confier les réparations à un personnel qualifié

FOIRE AUX QUESTIONS - MicU ProDriveIII icon

Comment installer le pilote sous Windows ?

Ne branchez pas l'interface avant l'installation. Insérez le CD fourni, exécutez 'Windows Driver', suivez l'assistant en acceptant les conditions. Après installation, branchez l'interface sur un port USB 2.0. Le panneau de commande apparaît dans la barre des tâches.

Faut-il un pilote pour Mac ?

Non, la MicU est compatible classe A sous macOS. Aucun pilote n'est nécessaire. Branchez simplement l'interface et configurez l'audio MIDI si besoin.

Puis-je utiliser la MicU avec un iPad ou iPhone ?

Oui, elle est compatible iOS 9+ via un kit de connexion pour appareil photo. L'alimentation est assurée par le port USB de l'appareil iOS ou par un adaptateur secteur 5 V externe.

Comment activer l'alimentation phantom 48 V ?

Appuyez sur le bouton +48V situé sur le panneau avant pour alimenter les micros à condensateur branchés sur l'entrée XLR. Assurez-vous que le micro est branché avant d'activer l'alimentation phantom.

Qu'est-ce que le contrôle direct et comment l'utiliser ?

Le bouton Direct Monitor sur le panneau supérieur permet d'écouter le signal d'entrée sans latence. En tournant dans le sens horaire, vous entendez l'entrée directement ; dans le sens antihoraire, vous écoutez le signal provenant de l'ordinateur (avec effets éventuels).

Comment régler la fréquence d'échantillonnage et la latence ?

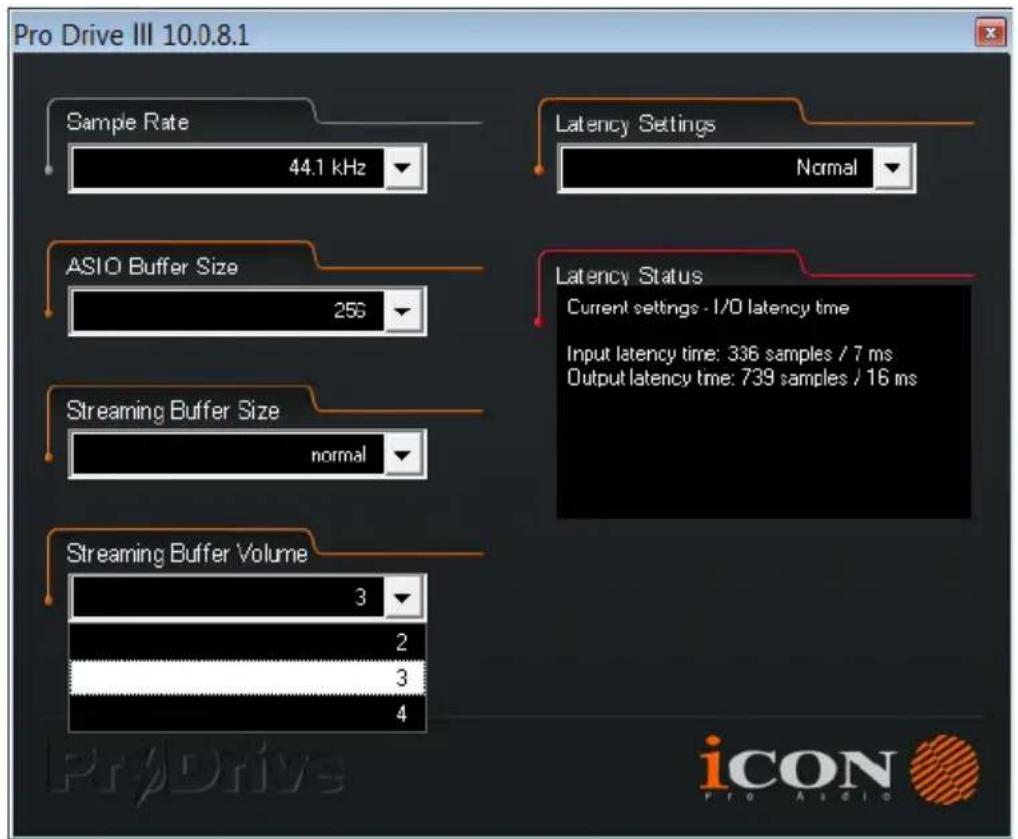

Ouvrez le panneau de commande, cliquez sur Setting. Choisissez la fréquence d'échantillonnage entre 44,1 et 192 kHz. Pour la latence, sélectionnez un préréglage (Sûre à Minimum) ou personnalisez la taille du tampon ASIO (32 à 4096 échantillons).

Que faire si j'entends des craquements ou de la latence ?

Augmentez la taille du tampon ASIO dans les paramètres de latence. Si le problème persiste, votre ordinateur peut ne pas être assez puissant pour le réglage actuel. Essayez de réduire la fréquence d'échantillonnage ou de fermer d'autres applications.

Comment utiliser le logiciel ProDrive III ?

ProDrive III est un rack d'effets virtuels autonome. Lancez-le depuis le panneau de commande. Vous pouvez y insérer des modules (effets, instruments) et les utiliser en direct ou via votre DAW. Le panneau de commande du mixer permet de router les signaux entre entrées/sorties physiques et virtuelles.

Puis-je brancher une guitare directement sur l'entrée ?

Oui, la deuxième entrée (canal 2) est une entrée instrument haute impédance sur prise TS 6,35 mm. Branchez votre guitare ou basse directement sans boîte de direct.

Comment nettoyer et entretenir la MicU ?

Débranchez l'interface avant le nettoyage. Utilisez un chiffon doux légèrement humide pour essuyer le boîtier. N'utilisez pas de solvants. Veillez à ne pas obstruer les fentes de ventilation et gardez l'appareil à l'abri de l'humidité.

MODE D'EMPLOI MicU ProDriveIII icon

Interface d'enregistrement vocal USB avec 1 entrée micro / 2 sorties

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contents

Introductions....4

Contenu de l'emballage....4

Caractéristiques....5

Panneau avant ....6

Panneau arrière....7

Panneau de dessus....8

Installation du pilote pour Mac....9

Panneau de commande du mixer.... 11

Installation du pilote pour Windows....12

ProDrive III 15

Panneau de commande du mixer....16

Configuration (fréquence d'échantillonnage et latence)....18

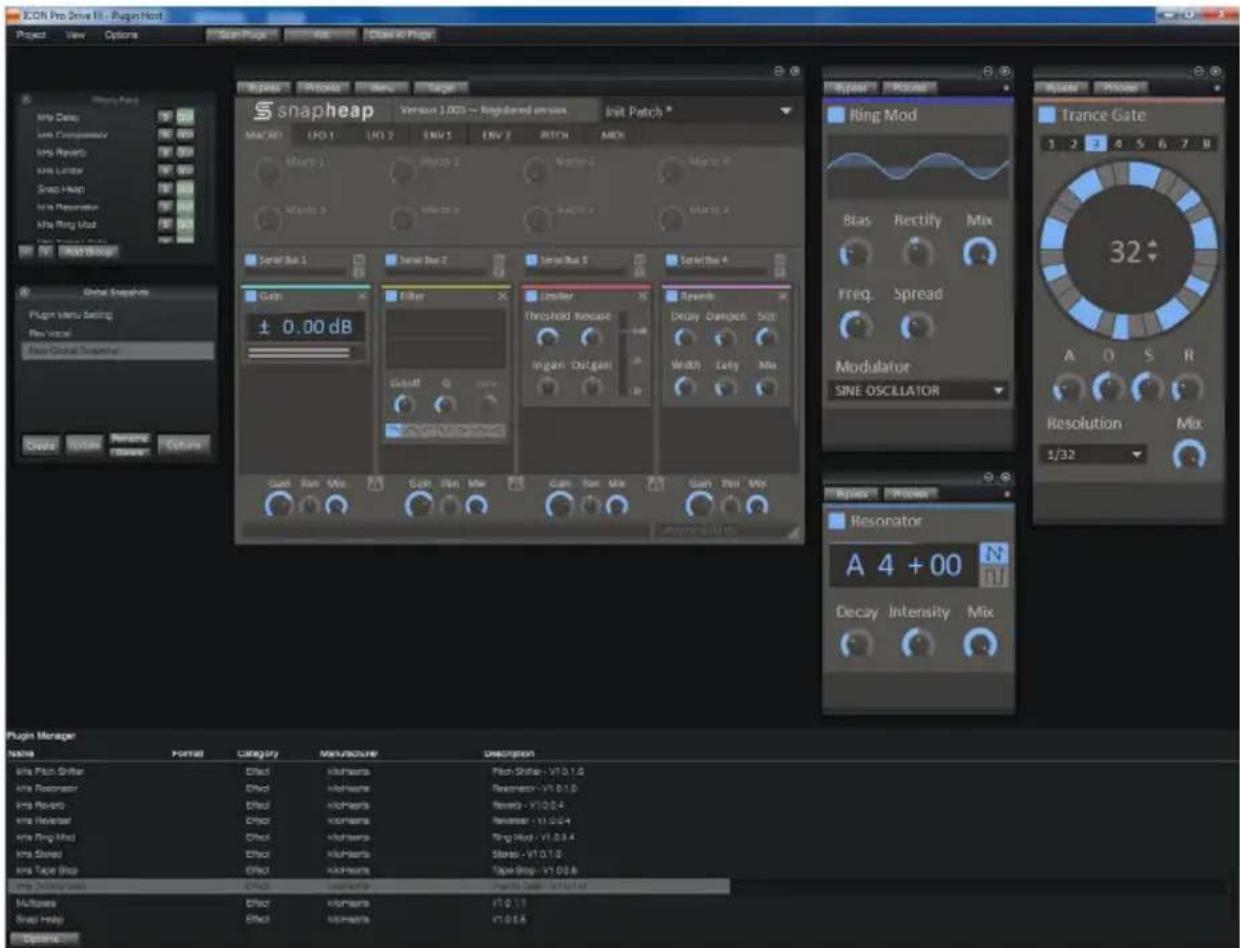

Hébergement de contenus ProDrive III 22

Connexions matériel....23

Spécifications ......24

Entretien et réparations....25

Introductions

Nous vous remercions pour l'achat interfaces d'enregistrement audio USB de la MicU d'ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la MicU mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Vous trouverez également une carte de garantie ; n'oubliez pas de la remplir et de l'envoyer afin de pouvoir être aidé en ligne sur le lien : www.iconproaudio.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d'autres produits ICON. Comme pour la plupart des appareils électroniques, nous vous conseillons de conserver l'emballage original. Dans le cas très improbable ou vous deviez renvoyer ce produit, nous réclamerions l'emballage original (ou un équivalement raisonable).

Grâce à des soins appropriés et à une circulation d'air correcte, votre interfaces d'enregistrement audio USB de la MicU fonctionnera sans problème pendant des années. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.

Veuillez écrire ici votre numéro de série pour future référence:

Acheté à:

Date de l'achat:

Contenu de l'emballage

• Interface d'enregistrement USB MicU
• Le présent guide d'utilisation x 1
- CD des pilotes

Manuel utilisateur et guide de démarrage rapide électronique en plusieurs langues (pdf)

• Logiciel DAW – Reaper & KiloHearts
- Câble USB 2.0 x 1

Caractéristiques

L'interface d'enregistrement USB MicU d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales :

• 1 entrée microphone/2 entrée guitare 24 bits 192KHz, 2 sorties d'interface d'enregistrement USB
  • Haute gamme dynamique:

AD 114dB

DA 114dB

• 2x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture
• Préamplification Mic avec contrôle de gain individuelet interrupteur d'alimentation phantom

• 2 sorties analogiques sur prises TRS 1/4"
- Contrôle principal du volume sur le panneau avant
- Bouton de contrôle direct sur le panneau supérieur

• 1 sortie casque avec source assignable et contrôle individuel de volume

• Routage flexible des canaux via le panneau de commande du logiciel
• Modules additionnels d'hébergement de contenus innovants ProDriveIII ™ d'ICON fourni

• Différents modules additionnels de technique de studio virtuel fournis

• USB 2.0 haute vitesse et USB alimenté par bus
• Supporte DirectSound, WDM et ASIO2.0

• Compatible avec Mac OS (Intel-Mac) 10.11 et ultérieur, iOS 9 ou versions ultérieures et Windows 7, 8 et 10 (32-bit/64-bit)
• Bidirectionnel simultané pour l'enregistrement et la lecture
• Un connecteur d'alimentation 5VCC est présent pour l'alimentation externe avec iOS
  • Construction en aluminium robuste

Panneau avant

1. Entrées 1/2 "Mic

Entrées de niveau micro asymétriques. Ce connecteur hybride est compatible à une prise XLR standard à 3 broches.

2. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom.

Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

3. Contrôles de niveau de gain pour les entrées

Ce potentiomètre contrôle l'entrée haut-niveau de l'entrée micro analogique.

4. Contrôle de niveau casque

Ce potentiomètre contrôle la sortie de niveau de la sortie casque.

5. Sortie casque

Cette prise de sortie accepte un connecteur casque stéréo standard TRS 1/4"

Panneau arrière

1. Port USB 2.0

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/PC. Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du MobileR.

2. Sorties haut-niveau 1/2

Ce sont des sorties asymétriques analogiques sur des connecteurs TS 1/4" standard à +6dBU de haut-niveau.

3. Connecteur d'alimentation

Le MicU est alimenté par USB. Si votre ordinateur ne fournit pas une alimentation suffisante, connectez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un câble USB approprié.

(Remarque: Les adaptateurs de courant sont disponibles auprès des distributeurs/revendeurs ICON qui sont proches de vous.)

Panneau de dessus

1. Bouton « contrôle direct »

Le contrôle direct du matériel (sens horaire pour « Sortie directe ») élimine toute latence et retard inhérent même aux meilleurs circuits internes pendant l'écoute d'une entrée et des pistes existantes. Vous pouvez également écouter intégralement votre entrée avec des effets (antihoraire pour « Ordinateur ») pendant l'enregistrement en utilisant le contrôle ASIO à latence extrêmement faible.

Installation du pilote pour Mac

MicU est un appareil de classe A. Ainsi, aucun pilote n'est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra.

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la MicU et ses pilotes.

1. Allumez votre Mac

(Remarque: Ne connectez pas encore votre interface audio numérique de la MicU à votre Mac.)

2. Compatible en natif

MicU est compatible en natif sur Mac OSX, aucun pilote n'est nécessaire.

3. Copier le logo du panneau de commande du logiciel sur le bureau

Ouvrez le précédent dossier "Mac". Copiez le logo "ProDrive III" du panneau de commande du logiciel et collez-le sur le bureau.

4. Lancer le logiciel à l'aide du panneau de commande

Cliquez sur le logo du panneau de commande du logiciel que vous venez de copier sur le bureau pour lancer le logiciel.

Figure 2

5. Connexion de votre interface audio numérique MicU

Connectez maintenant l'interface audio numérique MicU au port USB de votre Mac.

Remarque: Les interfaces audio MicU ne sont compatibles qu'avec USB2.0. Votre Mac doit être équipé d'un port USB2.0.

Figure 3

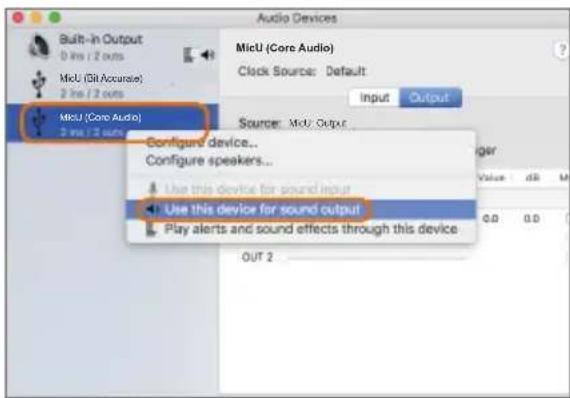

6. Configuration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup" (Configuration de l'audio MIDI) et vérifiez que l'appareil MicU a été configuré correctement comme illustré à la figure 4.

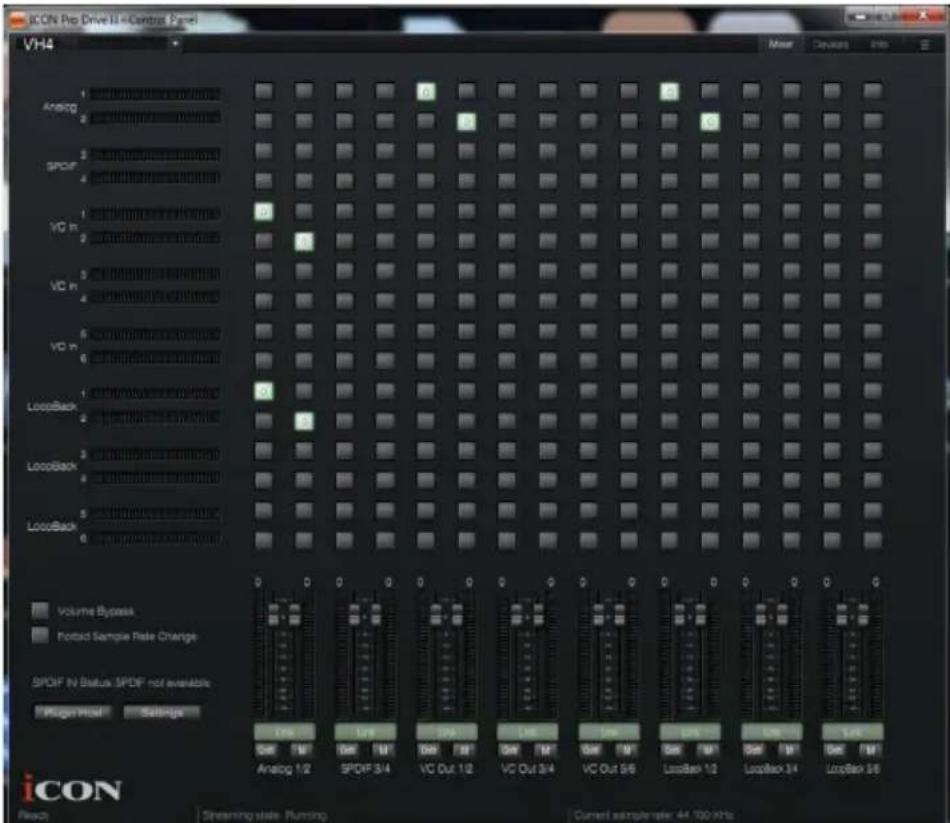

Panneau de commande du mixer

Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

2. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

3. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

4. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

5. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

6. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

7. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la MicU et ses pilotes.

1. Allumez l'ordinateur

Remarque: Ne connectez pas encore votre interface audio numérique de la MicU à votre ordinateur.

2. Insérez le CD des pilotes fourni dans le lecteur CD-ROM.

Une fois vous aurez inséré le CD des pilotes fourni dans votre CD-Rom, une fenêtre d'installation doit apparaître comme illustré à la figure 6, cliquez alors sur le dossier "Windows Driver" pour l'installation du pilote.

3. L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la figure 7.

Cliquez sur « I Agree » pour continuer.

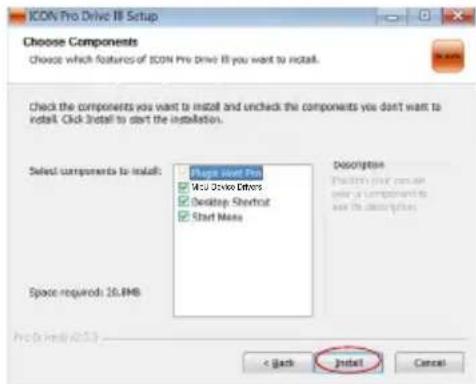

5. Sélection des composants à installer

Cochez les composants à installer. Il est vivement recommandé de sélectionner tous les composants.

6. Préparation des fichiers d'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

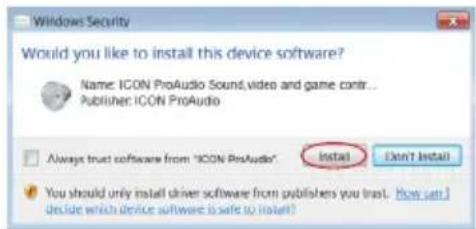

7. Cliquez sur « Install » pour continuer.

Remarque: Le même message peut apparaître trois fois car il y a trois installations de pilote différents.

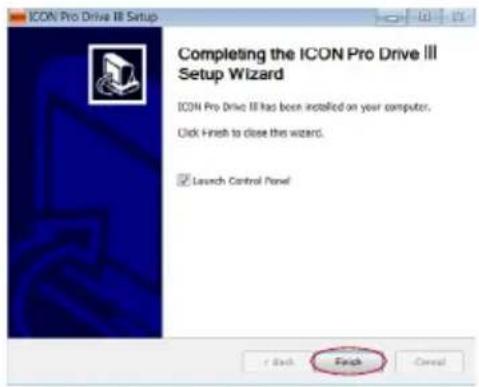

8. Installation terminée

Une fenêtre telle qu'illustrée à la figure 14 doit apparaître. Sélectionnez "Finish" (terminer).

9. Lancer le logiciel à l'aide du panneau de commande

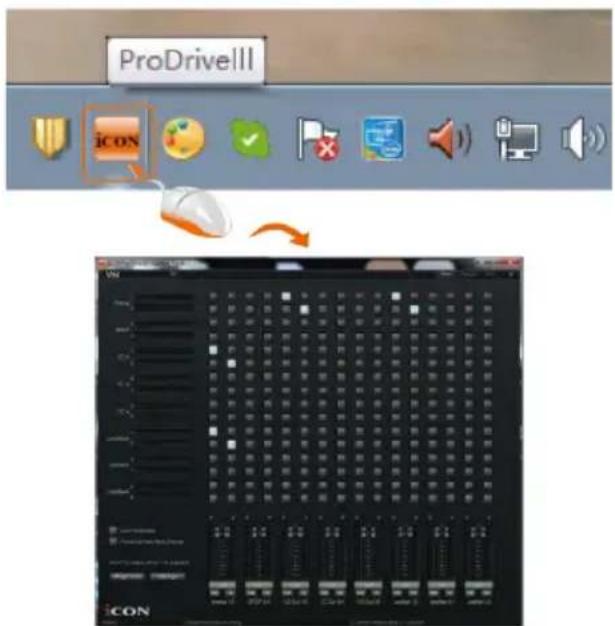

Vous pouvez cliquer sur le logo MicU dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 16).

Figure 15

10. Connecter l'interface audio numérique de la MicU

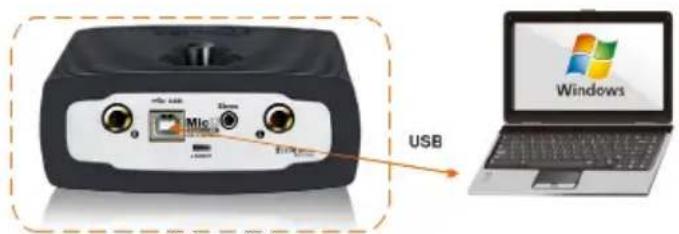

Connectez à présent l'interface audio numérique de la MicU au port USB de l'ordinateur.

Figure 16

ProDrive III

Figure 17

Figure 18

Pour rendre MicU très polyvalent et puissant, nous avons développé une nouvelle technologie ProDrive III : c'est notre rack innovant, module additionnel hôte et notre routeur de signal virtuel. Utilisez-le en mode autonome ou avec votre poste de travail audionumérique (DAW) préféré. Il suffit de trouver la modélisation de votre guitare et de jouer, ou branchez votre contrôleur midi pour contrôler vos instruments virtuels favoris sans passer par votre station de travail audionumérique.

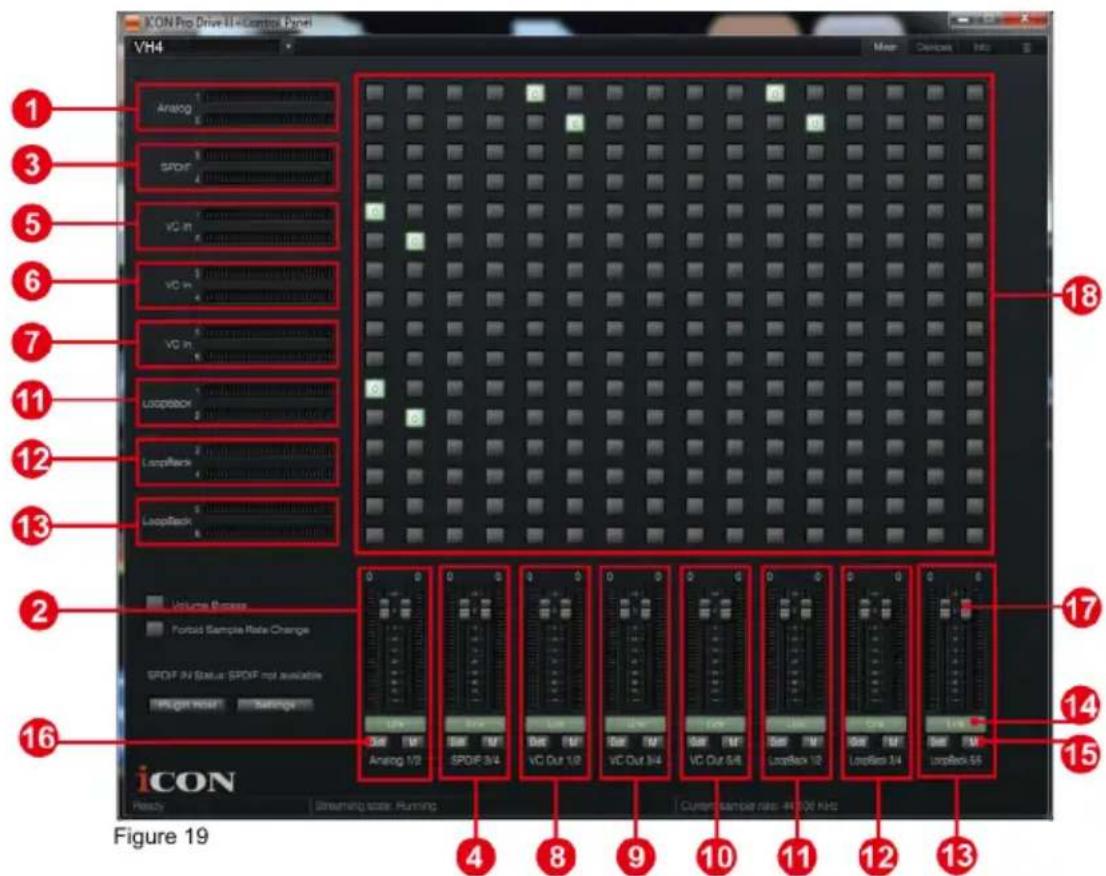

Panneau de commande du mixer

Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser.

1. Canaux matériels MicU (Entrée HW 1/2 et Sortie HW 1/2)

Ce sont les canaux d'entrée et de sortie matériels d'MicU.

2. Canaux virtuels d'MicU (Entrée VC 1/2, 3/4 et 5/6), (Sortie VC 1/2, 3/4 et 5/6)

Ce sont les canaux virtuels d'entrée et de sortie liées au multiplexage en longueur d'onde (WDM).

Par exemple: Sorties WDM 1 et 2 liées aux Entrées VC 1 et 2

Sorties VC1 et 2 liées aux Entrées WDM 1 et 2

3. Canaux de rebouclage d'MicU (LB 1/2, 3/4 et 5/6)

Ce sont les canaux par boucle de renvoi ASIO.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

2. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 3/4

Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4).

1. Contrôle de niveau d'entrée VC (virtuelle) 5/6

Affichage du niveau de sortie WDM 5 et 6 (Entrée VC 5 et 6).

1. Contrôle de niveau de sortie VC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VC 1 et 2).

1. Contrôle de niveau de sortie VC (virtuelle) 3/4

Affichage du niveau de sortie VC ASIO3 et 4 (Sortie VC 3 et 4).

1. Contrôle de niveau de sortie VC (virtuelle) 5/6

Affichage du niveau de sortie VC ASIO5 et 6 (Sortie VC 5 et 6).

1. Boucle de renvoi 1/2

Affichage du niveau du canal de la boucle de renvoi ASIO 1/2.

1. Boucle de renvoi 3/4

Affichage du niveau du canal de la boucle de renvoi ASIO 3/4.

1. Boucle de renvoi 5/6

Affichage du niveau du canal de la boucle de renvoi ASIO 5/6.

1. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

1. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

1. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

1. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain dû canal correspondant.

1. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

Configuration (fréquence d'échantillonnage et latence)

Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration.

Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21.

La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom.

• Sûre (latence maximale)
- Extra Large
- Normale
- Petite
- Très petite
• Minimum (latence minimale)
- Personnalisé

La latence est contrôlée par trois paramètres : Ces valeurs incluent :

1. Taille de la mémoire tampon ASIO

Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096.

2. Taille de la mémoire tampon du streaming

Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum.

3. Volume de la mémoire tampon du streaming

Vous pouvez choisir : 2/3 et 4.

(Remarque: Si un message d'avertissement apparaît sur la fenêtre « État de la latence », utilisez une valeur de latence plus grande.)

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la MicU n'est pas en cause.)

Hébergement de contenus ProDrive III

ProDrive III Rack, vous permet d'utiliser n'importe quel rack avec votre poste de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW.

Connexions matériel

Connectez les sorties de l'interface audio numérique de la MicU à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2.

Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil.

Branchez vos micros/guitare à l'entrée analogique de l'appareil.

Spécifications

Mic Input::

Entretien et réparations

Si vous devez faire réparer votre "MicU", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

ICON Europe GmbH

Am Spitzberg 3

15834 Rangsdorf

Germany

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]
