Type de produit	Interface audio USB
Marque	icon
Modèle	USolo
Entrées analogiques	1 microphone (XLR) + 1 instrument (jack 6,35 mm)
Sorties analogiques	2 sorties ligne TRS 1/4" + 1 sortie casque TRS 1/4"
Résolution audio	24 bits / 192 kHz
Alimentation fantôme	+48 V commutable par bouton
Alimentation	Bus USB (5 V) ou adaptateur externe en option
Connectique	USB Type-C (USB 2.0 haute vitesse)
Compatibilité système	Mac OS 10.11+, Windows 7/8/10 (32/64 bits), iOS 9+, Android (via adaptateur)
Fonction LoopBack	Oui, intégrée à ProDriver4
Pilote propriétaire	ProDriver4 (ASIO/WDM) pour faible latence
Logiciels inclus	Bitwig 8Track, plugins Dotec, Kilohearts Toolbox, Harrison 32C
Contrôle du volume	Volume principal, gain entrée, volume casque
Indicateurs visuels	Affichage des niveaux d'entrée/sortie dans ProDriver
Entretien	Nettoyer avec un chiffon humide ; ne pas exposer à l'humidité
Sécurité	Débrancher en cas d'orage ; confier les réparations à un professionnel
Contenu de l'emballage	Interface USolo, guide d'utilisation, câble USB Type-C

FOIRE AUX QUESTIONS - USolo icon

Comment brancher un microphone à condensateur sur l'USolo ?

Branchez le microphone sur l'entrée XLR (broche 3), puis activez l'alimentation fantôme +48V en appuyant sur le bouton dédié du panneau supérieur. Assurez-vous que le gain est réglé correctement.

Le pilote est-il nécessaire sous Mac ?

Non, l'USolo est un appareil de classe A, donc aucun pilote n'est requis pour Mac. Cependant, pour utiliser les fonctionnalités avancées comme ProDriver4 et le LoopBack, il est recommandé d'installer ProDriver4 depuis votre compte personnel ICON Pro Audio.

Comment régler la latence sur Windows ?

Ouvrez le panneau de contrôle ProDriver4, cliquez sur « Settings ». Dans la section latence, choisissez une taille de tampon ASIO (32 à 4096 échantillons). Une taille plus faible réduit la latence mais peut provoquer des craquements. Réglez également la taille du tampon de streaming et le volume.

Puis-je utiliser l'USolo avec un smartphone Android ?

Oui, l'USolo prend en charge les appareils iOS et Android via un câble USB OTG (adaptateur). Assurez-vous que votre smartphone est compatible et utilisez une application d'enregistrement adaptée.

Que faire si je n'ai pas de son en sortie ?

Vérifiez d'abord que le volume principal et le volume casque sont suffisants. Assurez-vous que l'USolo est sélectionné comme périphérique de sortie dans votre système d'exploitation. Vérifiez également les niveaux dans le panneau de mixage ProDriver4.

Comment enregistrer une guitare électrique avec l'USolo ?

Branchez votre guitare sur l'entrée instrument (jack 6,35 mm). Appuyez sur le bouton Mic/Inst pour passer en mode instrument. Réglez le gain avec le potentiomètre correspondant. Aucune alimentation fantôme n'est nécessaire.

Quels logiciels sont inclus avec l'USolo ?

L'USolo est livré avec Bitwig 8Track, les plugins Dotec, la Harrison 32C Vocal Intensity Processor, la Kilohearts Toolbox et la DAW Essentials Collection. Téléchargez-les depuis votre compte personnel ICON Pro Audio.

Comment utiliser la fonction LoopBack de ProDriver4 ?

Dans le panneau de mixage ProDriver4, activez les canaux de loopback (LB 1/2, 3/4, 5/6). Acheminez le signal audio de votre logiciel vers ces canaux virtuels. La loopback permet d'enregistrer le son de l'ordinateur (par exemple pour un podcast) sans câblage externe.

Comment mettre à jour le pilote de l'USolo ?

Connectez-vous à votre compte personnel sur iconproaudio.com. Dans la section de votre produit enregistré, téléchargez la dernière version du pilote ProDriver4. Exécutez l'installateur en suivant les instructions à l'écran.

Où trouver le numéro de série de mon USolo ?

Le numéro de série se trouve généralement sur l'emballage et sur une étiquette au dos de l'appareil. Vous pouvez également le retrouver dans les informations système de ProDriver4. Enregistrez-le sur le site ICON Pro Audio pour accéder aux téléchargements.

MODE D'EMPLOI USolo icon

1 entrée microphone / 1 entrée instrument, 2 sorties interface USB d'enregistrement professionnel.

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet apparéil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas 0ter le couvercle ou le dos du boîtier. Cet apparéil ne contient aucune piece replacable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l' apparéil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez dire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ulterieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suívez les instructions du fabricant.
5. Ne pas utiliser cet apparéil pres d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer pres d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas-retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas etre modifiées. Si vous prise murale ne correspond pas au modele fourni, consultez youré electricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion., etc.). Veiliez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Deconnectez l'appareil du secteur en presence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contents

Introductions 4
Contenu de l'emballage 4
Enregistrement de votre produit ICON Pro Audio sur votre compte
personnel. 5
Features 6
Panneau avant 8
Panneauarriere 9
Panneau de dessus 10
Installation du pilote pour Mac. 11
Installez ProDriver 4 avec la fonction LoopBack 11
Panneau de commande du mixer(Mac) 15
Installation du pilote pour Windows 17

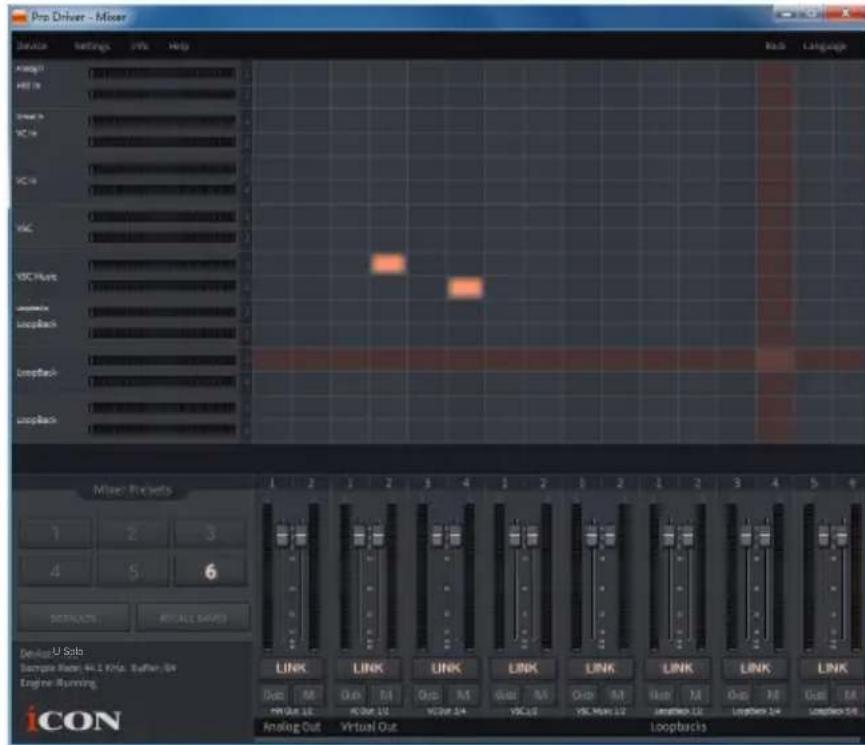

ProDriver4 20
Panneau de commande du mixer(Windows). 21

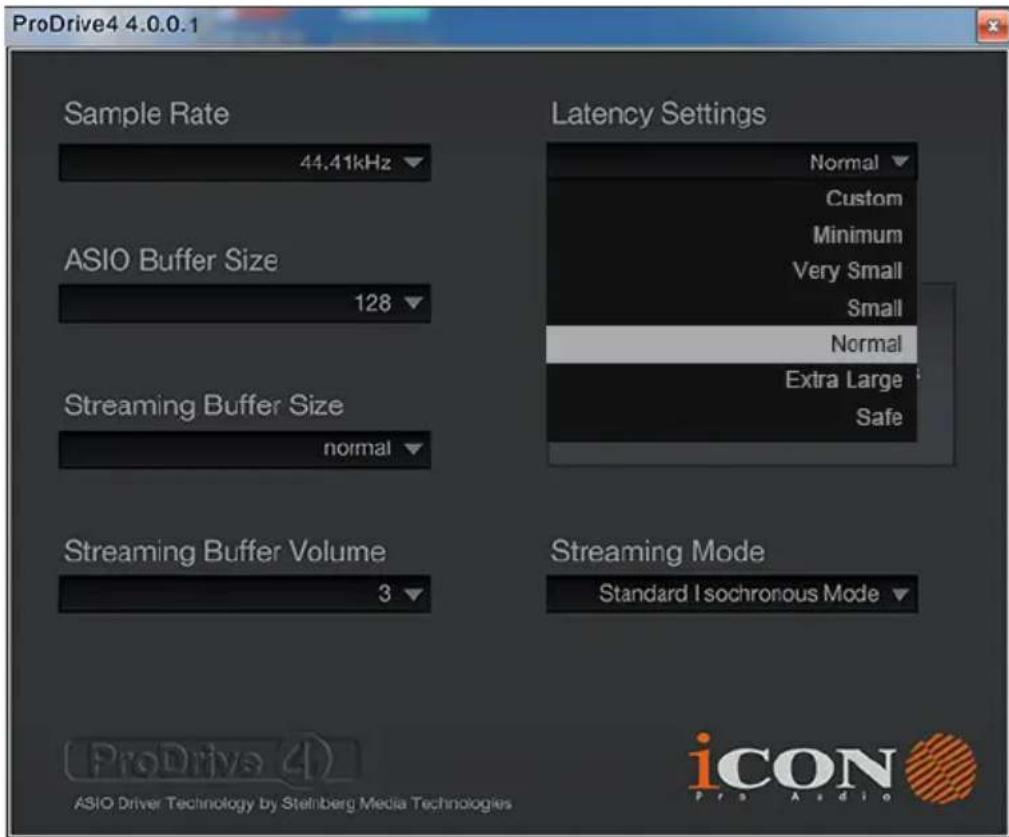

Configuration (fréquence d'échantillonnage et latence) 24
ProDriver hosting rack (Mac/Windows) 28

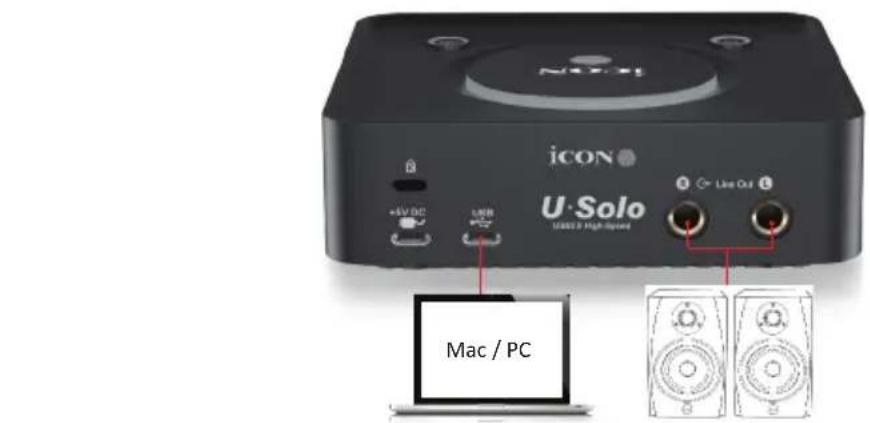

Connexions matériel 36
Scheme de méthode de connexion de différents types de microphones37
Specifications 38
Entretien et réparations 39

Introductions

Tout d'abord, félicitations pour votre achat de l'interface audio numérique ICON Pro Audio U Solo! Vous trouvez dans ces pages une description détaillée des caractéristiques de l'interface audio numérique ICON Pro Audio U Solo, ainsi qu'une presentation commentede de ses panneaux avant et arrêtre, des instructions étape par étape pour leur installation et leur utilisation et une liste complète des specifications.

Comme avec la plupart des apparciels électroniques, nous vous recommendons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit est renvoyé pour réparation, l'emballage d'origine (ou un équivalent raisonnable) est requis. Avec un entretien approprié et une circulation d'air ajustée, votre interface audio numérique ICON Pro Audio U Solo fonctionnera parfaitement pendant de nombreuses années.

Nous sommes convaçus que ce produit vous fournir des années d'excellent service et, dans le cas peu probable où votre produit ne répondrait pas aux normes les plus élevées, nous ferons tout notre possible pour résoudre le problème.

Contenu de l'emballage

• Interface d'enregistrement USB U Solo
  Le present guide d'utilisation x 1
  Cable USB 2.0 (Type C) x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numériquez le code QR ciphertextous.

ISaisissez le numero de série de votre apparéil et les autres informations demandées à l'écran. Cliquez sur « Submit »

Un message apparaitra avec des informations sur votre appareil, telles que le nom du modele et son numero de série. Cliquez sur « Register this device to my account » ou si vous voyagez un autre message, veuillez communiquer avec notre equipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utiliser

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saississant votre nom d'utilisateur et votre mot de passer.

Nouvel utiliser : Veuillez cliquer sur « Sign Up » et replir toutes les informations.

3. Télecharger tous les documentsutiles

Tous les apparêls enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les propciels, etc. Veuillez vous assurer que vous avez téléchargeés les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

Features

Abordable, fiable et robuste - votre nouvelle interface d'enregistrement U Solo fournir des performances solides comme le roc pour les années à venir. Convient à l'enregistreur d'entrée de niveau et au producteur de studio experimenté, L'interface d'enregistrement USB ICON Pro Audio U Solo fournit un module d'entrée et de sortie audio. Au moment de la réduction, aucune autre interface audio dans la gamme de prix offre un tel audio de haute qualité, (24-Bit 192KHz féquence d'échantillonnage). En termes simples, l'Icon Pro U Solo offre un rapport qualité-prix imbattable.

Les principales caractéristiques sont les suivantes:

• 1 entrée microphone/1 entrée guitare 24 bits 192KHz, 2 sorties d'interface d'enregistrement USB

• Prend en charge l'opération de connectivité Mac/PC ou iOS/Android

• Possibilité de session en direct avec traitement du signal audio par le biais du plugiciel d'hebergement virtuel ProDriver4

• 2x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture

Pour une connexion directe avec un smartphone, une tablette ou un autre apparéil

• Préamplification MIC/Instrument avec contrôle de gain individuel et interrupteur d'alimentation phantom

2 sorties analogiques TRS 1/4

1 sortie casque avec source assignable et contrôle individuel de volume

Le pilote ProDriver4TM a très faible latence développé par ICON Pro Audio est fourni

Le prodruger4 a très faible latence développé par icon proaudio TM drivers

Le plugiciel d'hebergement de contenus ICON Pro Audio, innovant et convivial, est intégré à ProDriver4TM

• Functionality USB 2.0 haute vitesse et USB alimenté par bus

• La fonction LoopBack (mise en boucle) est intégrée à ProDriver 4^TM pour les plateformes Mac et Windows.

• Compatible avec Mac OS (M1/ Intel/ Mac) 10.11 et ultérieur, iOS 9 ou versions ultérieures et Windows 7, 8 et 10 (32-bit/64-bit)

• Bidirectionnel simultané pour l'enregistrement et la lecture

• Un connecteur d'alimentation 5VCC est present pour l'alimentation externe avec iOS
• Bitwig 8Track inclus
• Plugiciels audio Dotec inclus
• Inclut la traction DAW Essentials Collection
• Inclut le Kilohearts Toolbox plugins( module externe)
• Inclut le Plugin processeur d'intensité vocale 32c Harrison

^*S il vous plaît inscrivez-vous pour un compte sur www.ionproaudio.com etregistryourdevice. Notre logiciel gratuite sera disponible dans votre zone utilisateur, (cliquez sur le « graphique » de l'appareil)

Panneau avant

1. Volume principal

Le contrôle de niveau maître ajustera le niveau de sortie des sorties de ligne (L et R)

2. Contrôles de niveau de gain pour les entrées (Micro)

Ce potentiemetre controle I'entree haut-niveau de I'entree micro analogique.

3. XLR 3 broches (symétrique) - Pour microphone à condenseur avec alimentation fantôme de +48 V ou microphone dynamique.

Veuillez yous reporter à la section P.36 pour connaître la methode de connexion des différents types de microphones et d'instruments.

4.Sortie casque

Cette prise de sortie accepte un connecteur casque stéreo standard TRS 1/4"

5. Contrôle de niveau casque

Ce potentiemetre controle la sortie de niveau de la sortie casque.

Panneau arrête

1. Connecteur d'alimentation (USB type C)

Le U Solo est alimenté par USB. Si vous ordinateur ne fournit pas une alimentation suffisante, connectez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un cable USB (Type C) approprié..

(Remarque: Les adaptateurs de courant sont disponibles auprès des distributeurs/reveneurs ICON qui sont proches de vous.)

(Note: Un adaptateur d'alimentation externe est requis si l'U Solo est utilisé comme unité autonome sans Mac ou PC.)

2. Connecteur USB 2.0 (Type C)

Connectez ce port avec le cable USB « type - C » fourni avec le connecteur USB du kitamera de votre apparéil MAC / PC ou IOS. Notre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du U Solo.

3. Sortie stéreo de L/R

Il s'agit d'une sortie stéreo analogue asymétrique sur un connecteur stéreo standard de 3,5 mm.

Cette prise de sortie accepte un connecteur casque stéreo standard TRS 1/4"

Panneau de dessus

1. Bouton Mic/Inst

Appuyez sur le bouton Mic / Inst pour basculer entre un micro et un instrument.

2. +48 alimentation fantôme

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom.

Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

Installation du pilote pour Mac

U Solo est un apparéil de classe A. Ainsi,aucun pilote n'est nécessaire pour Mac. En outre, il prend entièrement en charge les apparéils iOS en connectant l' apparéil au kit deamera.

Installes ProDriver 4 avec la fonction LoopBack

1. Téléchargez ProDriver 4 (Mac) depuis la page « Personal User Portal » de votre interface audio.
   (Veuillez vous référer à la P.5 « Enregistrer votre produit ICON ProAudio à votre compte personnel » pour creer votre portail d'utilisateur personnel.)

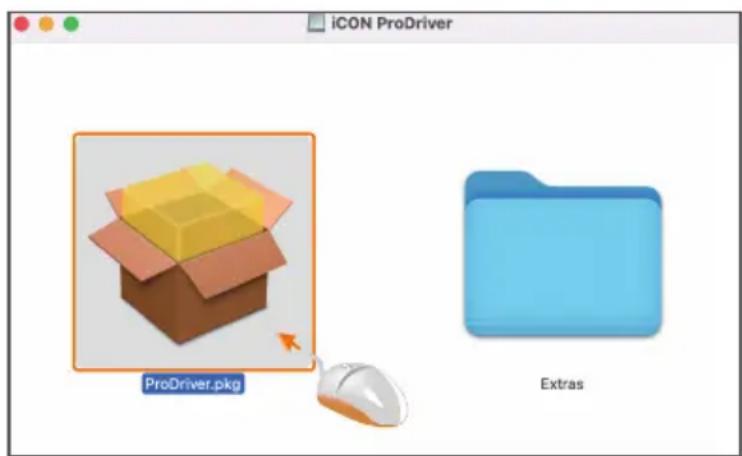

2. Double-cliquez sur le fichier « ProDriver-OSX-xxx.dmg » que vous venez de télécharger depuis le portail d'utilisateur personnel

Figure 1

1. Double-cliquez sur « ProDriver.pkg » pour lancer l'installation de ProDriver

Figure 2

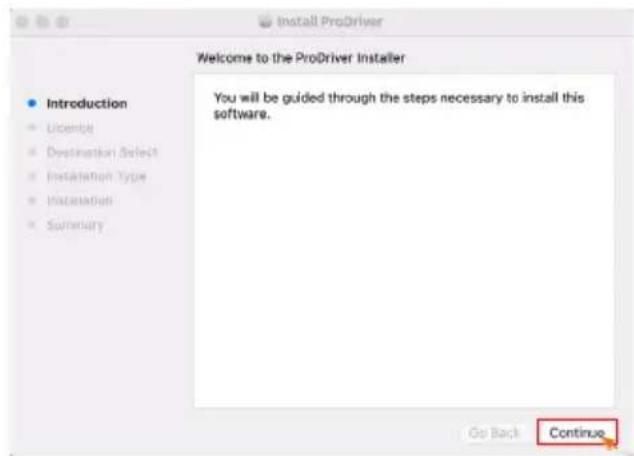

4. Cliquez sur « Continue »

Figure 3

5. Cliquez sur « Continue »

Figure 4

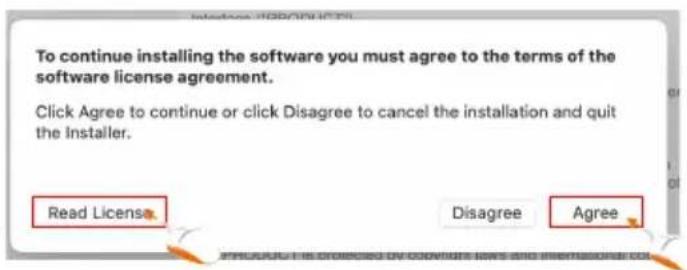

6. Cliquez sur « Read License » pour consulter les conditions de la licence ou cliquez sur « Agree » pour commencer l'installation

Figure 5

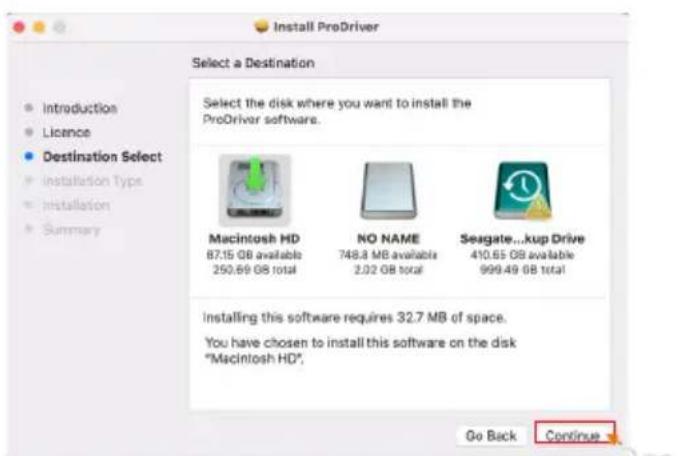

7. Sélectionnez le disque sur lequel vous souhaitez que ProDriver soit installé, puis cliquez sur « Continue »

Figure 6

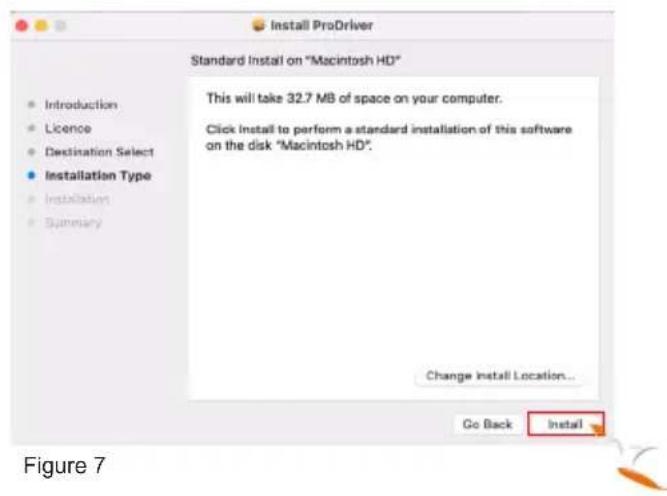

8. Cliquez sur « Install »

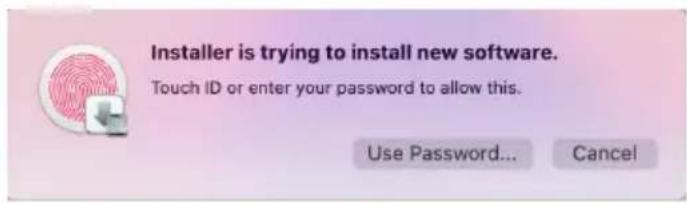

9. Saisissez votre mot de passer ou appuyez votre empreinte digitale pour lancer l'installation.

Figure 8

10. L'installation est lancée. Cliquez sur « Close » une fois qu'elle est terminée.

11.À ce stade,Veuillez connecter voire interface audio à votre Mac, puis cliquez sur le logo ICON comme indiqué.

1. Sélectionnez le modele de votre interface audio dans la liste et cliquez sur « Select »

1. Cliquez sur « OK » pour permettre à ProDriver d'acceder aux microphones.

1. Le logo d'activation de ProDriver apparaitra sur votre bureau. Cliquez sur celui-ci pour lancer le panneau de contrôle de ProDriver.

Figure 13

1. Configuration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup" (Configuration de l'audio MIDI) et vérifie que l'appareil U Solo a été configuré correctement comme illustré à la Figure 14.

Figure 14

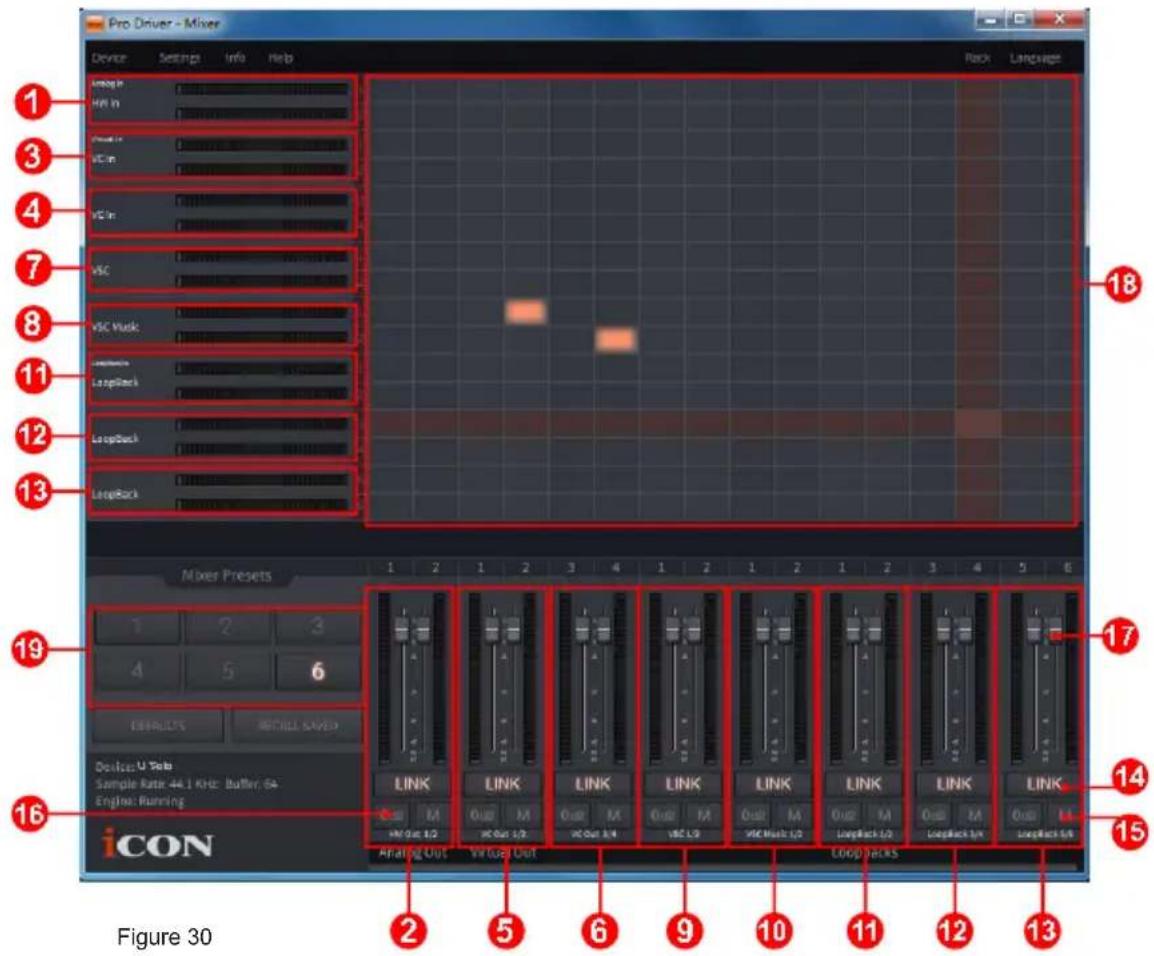

Panneau de commande du mixer(Mac)

Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie.

Figure 15

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Entrée de mise en boucle (Loopback) par mesure du niveau entre 1 et 8

Affiche le niveau de sortie de la mise en boucle (loopback) 1/2, 3/4, 5/6 et 7/8.

1. Sortie de mise en boucle (Loopback) par mesure du niveau entre 1 et 8

Affiche le niveau de sortie de la mise en boucle (loopback) 1/2, 3/4, 5/6 et 7/8.

1. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

1. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

1. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

1. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

1. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

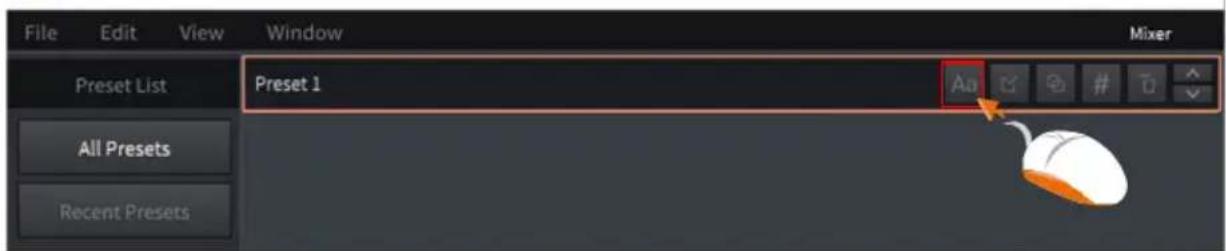

10. Prérogages du mélangeur

Il y a 6 boutons (positions de mémoire) pour stocker les réglages de votre mixer. Cliquez sur le bouton et apportez des modifications aux paramètres de votre mixer qui seront enregistrés en temps réel. Pour rappeler un préréglage, cliquez sur le bouton.

Figure 16

11. Preférences du périphérique

Cliquez sur « Device » dans la barre de menu supérieure pour lancer la fenêtre « Preferences ».

11.1 Sortie

Selectionnez votre interface audio comme périphérique de sortie

11.2 Entre

Sélectionnez votre interface audio comme péripérisque d'entrée.

11.3 Canaux de sortie actifs

Affiche tous les canaux de sortie disponibles et actifs de votre interface audio.

11.4 Canaux de sortie actifs

Affiche tous les canaux d'entrée disponibles et actifs pour votre interface audio.

11.5 Fréquence d'échantillonnage

11.6 Taille de votre tampon audio

Permet deCHOISIR la taille de votre tampon audio dans la liste

(Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmente la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la Cube2Nano Live n'est pas en cause)

Installation du pilote pour Windows

Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la U Solo et ses pilotes.

1. Allumez l'ordinateur

Remarque: Ne connectez pas encore votre interface audio numérique de la U Solo à votre ordinateur.

2. Téléchargez les pilotes Windows depuis la page user Center sur www.iconproaudio.com (Veuillez vous reférer à la P.5 « Enregistrer votre produit ICON ProAudio à votre compte personnel » pourisser votre portail d'utilisateur personnel.)

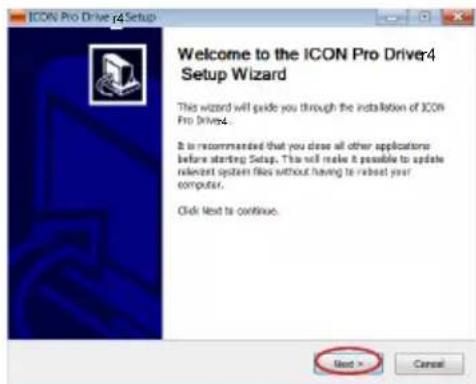

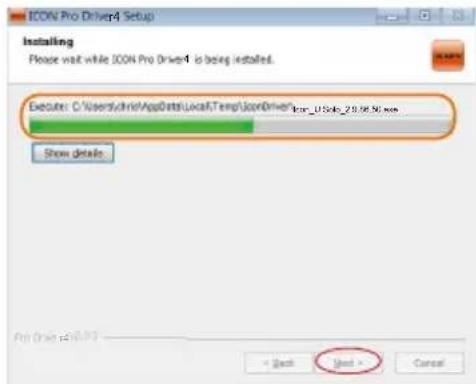

Après avoir télécharge le fichier du pilote, veuillez cliquer dessus pour lancer le processus d'installation.

3. L'assistant d'installation apparait

Choisissez "Next" (suivant) lorsque vous voyagez l'écran de bienvenue comme illustré à la Figure 18

Cliquez sur « I Agree » pour continuer.

Figure 17

Figure 18
Figure 19

5. Sélection des composants à installer

Cochez les composants à installer. Il est vivement recommandé de selectionner tous les composants.

Figure 20

6. Préparation des fichiers d'installation

L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur, veuillez patienter jusqu'à ce que l'opération soit terminée.

Figure 21

7. Cliquez sur « Install » pour continuer.

Remarque: Le même message peut apparaitre trois fois car il y a trois installations de pilote différents.

Figure 22

Figure 23

Figure 24

8. Installation terminée

Une fenêtre telle qu'illustrée à la Figure 25 doit apparaître. Sélectionnez "Finish" (terminer).

Figure 25

9. Lancer le logiciel à l'aide du panneau de commande

Vous pouvez cliquer sur le logo U Solo dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 20).

Figure 26

10. Connecter l'interface audio numérique de la U Solo

Connectez à partir l'interface audio numérique de la U Solo au port USB de l'ordinateur.

Figure 27

ProDriver4

Figure 28

Figure 29

Voici ProDriver4 d'ICON Pro Audio, le pilote à la pointe de l'innovation en audio pour la scène studio et la diffusion en continu. Le système audio ProDriver vous propose les outils les plus fiables pour la plupart des applications audio, au moment où vous en avez besoin. Le cœur du système est notre pilote, qui utilise une technologie de pointe et un contrôle à latencezéro. L'interfaceutilisateurpermect de saisir, d'acheminer et de rediriger facilement le son de n'importe quellesource de votre ordinateur grâce à notre routeur de signaux virtuel. Utilisez le serveur de plugciels ProDriver pour connecter vos plugciels VST, d'unitésaudioetDirectXpréféres. ExecutezPD 4enmodeautonomeouavec-vous poste de travail audionumérique (DAW) préféred. Enregistrez vos chaînes de plugiciel préféries comme prérglages et rappelez-les pendantvotreséance ou en direct sur la scène en temps réel.

Panneau de commande du mixer(Windows)

Il y a deux pilotes audio différents, à savoir « WDM » (Windows Driver Model) et « ASIO » (Audio Stream Input and Output) dans le pilote d'interface audio ICON ProAudio. Le pilote WDM est largement utilisé pour les logiciels quotidiens tels que le lecteur multimédia et ASIO est principalement utilisé pour la plupart des logiciels d'enregistrement tels que LogicPro. L'avantage de l'ASIO est qu'il a une latence beaucoup plus faible que le WDM, ce qui est très important lorsque vous effectuez des enregistements avec un grand nombre de plugiciels. En fait, la plupart des logiciels quotidiens ne prennant pas en charge le pilote ASIO et n'utilisent que le WDM et dans ce cas, il suffit d'utiliser le canal HW (caétaux matériels). Vous trouvez ci-dessous quelques explications sur la terminologie pour chaque type de canal.

1. Entrée HW (entree de canal materiel)

cela signifie les canaux d'entrée de matériel, y compris les microphones ou les instruments.

2. Sortie HW (sortie de canal matériel)

cela signifie les canaux de sortie de matériel, y compris les casques ou les canaux de lignes de sortie

3. Sortie VC (SORTIE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal de sortie va vers une entrée VC ASIO

4. Entrée VC (ENTRÉE de canal virtuelle)

cette fonction n'existe que sur le pilote ASIO et c'est un canal virtuel dont le signal d'entree vient d'une sortie VC ASIO

5. Boucle de renvoi (canal de boucle de renvoi)

canal de boucle de renvoi interne ASIO (p. ex., le signal de sortie VC ASIO allant à une entrée VC ASIO)

Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser.

1. Canaux matériels U Solo (Entrée HW 1/2 et Sortie HW 1/2)

Ce sont les canaux d'entrée et de sortie matériels d'U Solo.

2. Canaux virtuels d'U Solo (Entree VC 1/2, 3/4 et 5/6), (Sortie VC 1/2, 3/4 et 5/6)

Ce sont les canaux virtuels d'entrée et de sortie liées au multiplexage en longueur d'onde (WDM).

Par exemple: Sorties WDM 1 et 2 liées aux Entrees VC 1 et 2

Sorties VC1 et 2 liées aux Entrées WDM 1 et 2

3. Canaux de rebouclage d'U Solo (LB 1/2, 3/4 et 5/6)

Ce sont les canaux par boucle de renvoi ASIO.

En activant différents points de croissement, vous pouvez acheminer le signal correspondant vers les canaux souhaités.

1. Contrôle des niveaux d'entrée HW 1/2

Affichage du niveau d'entrée matériel 1 et 2 (Entrée HW 1 et 2).

1. Contrôle des niveaux de sortie HW 1/2

Affichage du niveau de sortie 1 et 2 (Sortie HW 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2).

1. Contrôle de niveau d'entrée VC (virtuelle) 3/4

Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4).

1. Contrôle de niveau de sortie VC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VC 1 et 2).

1. Contrôle de niveau de sortie VC (virtuelle) 3/4

Affichage du niveau de sortie VC ASIO3 et 4 (Sortie VC 3 et 4).

1. Contrôle de niveau d'entrée VSC (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entrée VSC 1 et 2)

1. Contrôle de niveau d'entrée VSC Music (virtuelle) 1/2

Affichage du niveau de sortie WDM 1 et 2 (Entree VSC Music1 et 2)

9. Contrôle de niveau de sortie VSC (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC 1 et 2).

10. Contrôle de niveau de sortie VSC Music (virtuelle) 1/2

Affichage du niveau de sortie VC ASIO1 et 2 (Sortie VSC Music 1 et 2).

11. Boucle de renvoi 1/2

Affichage du niveau du canal de la boucle de renvoi ASIO 1/2.

12. Boucle de renvoi 3/4

Affichage du niveau du canal de la boucle de renvoi ASIO 3/4.

13. Boucle de renvoi 5/6

Affichage du niveau du canal de la boucle de renvoi ASIO 5/6.

14. Commutateur Link

Commutateur pour régler les niveaux de canaux en même temps.

15. Commutateur Mute

Commutateur pour couper le son du canal correspondant.

16. Commutateur "0dB"

Commutateur pour régler le niveau du canal correspondant à "0dB".

17. Potentiomètre contrôle de gain

Glissez pour regler le niveau de gain du canal correspondant.

18. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très flexibles. Vous diriger toute entrée vers toute sortie.

19. Préroglages du mélangeur

6 emplacements pour les boutons de préréglage du mélangeur sont disponibles pour sauvégarder ou charger vos paramètres de routage des canaux.

Configuration (fréquence d'échantillonnage et latence)

Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration.

Figure 31

Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la Figure 32.

Figure 32

Configuration de la latence

La latence est contrôle par six paramètres. Pour personneliser la valeur de votre propre latence, Sélectionnez custom.

• Sûre (latence maximale)
  Extra Large
  Normale
  Petite
  Très petite
  Minimum (latence minimale)
• Personnelisé

Figure 33

La latence est contrôle par trois paramétres : Ces valeurs incluent :

1. Taille de la mémoire tampon ASIO

Voussousvezchoisir une valeur parmi 32/64/128/256/512/1024/2048/4096.

Figure 34

2. Taille de la mémoire tampon du streaming

Vou puez besoin : Minimum/Faible/Normal/Elevé et Maximum.

Figure 35

3. Volume de la mémoire tampon du streaming

Vous pouvezCHOISIR:2/3et4.

Figure 36

Figure 37

(Remarque: Si un message d'advertissement apparait sur la fenetre « État de la latence», utilisez une valeur de latence plus grande.)

(Remarque: Si un son se fait entendre, vous doivent augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signifie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la U Solo n'est pas en cause.)

Avec le ProDriver Rack, vous pouvez utiliser tous vos plugiciels avec votre poste de travail audio (DAW). Vous pouvez également utiliser votre apparéil en tant queplugiciel autonome de production d'effets sans avoir besoin d'utiliser un poste de travail audio (DAW).

Cliquez sur le bouton « Rack » du panneau de mixage de votre ProDriver pour lancer la fenêtre Virtual Rack

Session et préréglages

Une session peut contenir un nombre illimité de prérégliages. Chaque préréglage vous permet d'insérer différents plugériels pour creer l'effet sonore ou l'application de votre choix.

Figure 39

1、Créer une nouvelle session

Cliquez sur « New Session » sous l'onglet « File » de la barre de menu supérieure. Cliquez ensuite sur « Save Session » et saississez le nom du fichier.

2、Ouvrir une session sauvégardée

Cliquez sur « Open Session » sous l'onglet « File » de la barre de menu supérieure et selectionnez le fichier de session enregistré pour ouvrir la session.

3、Sauvegarder une session

Lorsque vous apportez des modifications à votre session, vous pouze la sauvégarder en cliquant sur la fonction « Save Session » sous l'onglet « File » de la barre de menu supérieure. Ou si vous souhaitez enregistrer une nouvelle session,-cliquez sur la fonction « Save Session As » et saisissez un nouveau nom de session.

Créer un nouveau préréglage

Cliquez sur la fonction « New Preset » sous l'onglet « Edit » dans la barre de menu supérieur. Une nouvelle position de prêrglages sera créé.

Pro Driver - Rack

Pro Driver - Rack

Figure 40

Astuce :Pour renomer le prééglage, cliquez sur le bouton « Aa » sur l'emplacement du prééglage sélectionné.

Duplicate Current Preset

Parfois, vous voudrez peut - être apporter de petites modifications à votre preset actuel et comparer les deux. La fonction « Duplicate Current Preset » vous permet de copier instantanément le préréglage actuel. Vous pouvez ensuite apporter les modifications souhaitées à l'une des pr sélections et comparer les deux. Pour ce faire, cliquez sur la fonction « Duplicate Current Preset » dans l'onglet « Edit » de la barre de menu supérieure.

Astuce : Vous pouvez dupliquer un préréglage sélectionné en cliquant sur le troisième bouton à droite sur l'emplacement du préréglage sélectionné.

Figure 41

Supprimer une préselection

Vous pouvez supprimer n'importe quel prérglage.Sélectionnez un prérglage et cliquez sur « Delete selected preset » sous l'onglet « Edit » de la barre de menu supérieure.

Astuce :Vous pouvez également supprimer un préRéglage sélectionné en cliquant sur le bouton « Trash » sur l'emplacement du préRéglage sélectionné.

Figure 42

Regrouper un préréglage

Il existe quatre types de prérégliages (« Preset Categories ») dont « Vocal », « Special », « MC » et « Others » qui vous permettent de regrouper tous vos prérégliages actuels. Ceci est très utile pour gérer vos différents prérégliages en fonction de différentes applications telles que le chant (Vocal), la diffusion (MC) ou la gutare (Special), etc. Pour définir une préselection selectionnée dans une catégorie particulière — Cliquez sur le bouton « # » dans l'emplacement de la préselection selectionnée et cliquez sur la catégorie dans le menu déroulant.

Figure 43

Figure 44

Modifier un plugiciel dans un préréglage

Cliquez sur le bouton « Papier & crayon » sur la position de préselection sélectionné pour acceder à l'écran du bâti de plugiciel où vous verrez 6 blocs de routage différents.

1. Bloc de routage d'entrée ProDriver avec connexions orange

En fonction du nombre d'E/S dont vous interfacie audio est équipée, vous verrez un certain nombre de connexions en orange, elles représentent les canaux d'entrée de l'interface audio.

2. Bloc de routage de la sortie ProDriver avec des connexions orange

En fonction du nombre d'E/S dont vous interfacie audio est équipée, vous verrez un certain nombre de connexions en orange, elles représentent les canaux de sortie de l'interface audio.

3. Bloc de routage des entrées MIDI du ProDriver avec une connexion verte

Selon que votre interface audio est équipée d'une entrée/sortinge MIDI, vous verrez une connexion en vert, elle représenté le canal d'entrée MIDI de l'interface audio.

4. Bloc de routage de la sortie MIDI du ProDriver avec une connexion verte

Selon que votre interface audio est équipée d'une entrée/sortinge MIDI, vous verrez une connexion en vert, elle représenté le canal de sortie MIDI de l'interface audio.

5. Bloc de routage de la fonction de sourdine

Il s'agit d'un bloc de routage destiné à l'utilisation de la fonction de sourdine. Un clic droit sur le bloc fait apparaitre le menu dérouulant des plugiciels disponibles. Cliquez sur le plugiciel souhaité pour le sélectionner. Pour utiliser le bloc comme fonction « Mute», Nous avons créé un petit bouton de raccourci d'activation sur l'icone flottante de ProDriver. Il suffit de cliquer sur le bouton « M » pour activer ou désactiver la fonction (plugiciel).

Astuce :À part l'utiliser comme fonction de sourdine, vous pouvez envisager de l'utiliser pour toute autre fonction que vous souhaitez en insérer un plugiciel de correspondance.

6. Bloc de routage de la voix

Il s'agit d'un bloc de routage destiné à l'utilisation de la fonction Voice Over. Un clic droit sur le bloc fait apparaitre le menu dérouulant des plugiciels disponibles. Cliquez sur le plugiciel souhaité pour le selectionner. Nous avons créé un petit bouton de raccourci d'activation sur l'icone flottante de ProDriver. Il suffit de cliquer sur le bouton « V » pour activer ou désactiver la fonction (plugiciel).

Astuce :À part l'utiliser comme une fonction « Voice Over», vous pouvez envisager de l'utiliser pour toute autre fonction que vous souhaitez en insérer un plugiciel de correspondence.

Importez tous vos plugiciels disponibles

Pour importer tous vos plugériels disponibles, cliquez sur l'onglet « View » dans la barre de menu supérieure et cliquez sur « Plugin Manager » pour lancer la fenêtre du Plugin Manager.Cliquez sur « Scan AudioUnit » ou « Scan VST » ou « Scan VST3 » pour rechercher automatiquement sur votre ordinateur tous les plugériels de correspondance disponibles.Une liste de tous les plugériels disponibles sera affichée et ils seront importés automatiquement et prêts à être utilisés dans ProDriver.

Ajouter un plugiciel et effectuer le routage

I est extrémement facile d'ajouter des plugiciels et d'effectuer n'importe quel routage entre les canaux d'entrée vers n'importe quel plugiciel vers les canaux de sortie. Il suffit de tirer et de faire glisser le cable de connexion d'un point de connexion à un autre. Pour ajouter un plugiciel, cliquez sur le bouton droit de votre souris, vous verrez tous les plugiciels disponibles sur votre ordinateur dans le menu déroulant, puis cliquez simplement sur le plugiciel à selectionner.

Figure 47

Boutons

1 、Cliquez sur ce bouton pour lancer le panneau de contrôle du plugiciel en question afin de proceder aux réglages.
2 、Cliquez pour supprimer toutes les connexions virtuelles qui sont connectees au bloc.
3 、Cliquez pour supprimer le bloc routage /plugiciel
4 、Cliquez pour activer ou désactiver le bloc de routage/plugiciel.

Figure 48

Connexions matériel

Connectez les sorties de l'interface audio numérique de la U Solo à votre ampli, moniteurs sous tension ou système surround. Assurez - vous que le volume principal est régle sur le réglage de volume approprié.

Si vous contrôle via des casques, connectez ces derniers à la sortie casque de l'appareil. Assurez-vous que le volume du casque est réglé à un faisible volume, pour assurer la sécurité des oreilles.

Branchez vos micros/guitare à l'entrée analogue de l'appareil.

Veuillez vous reférer aux Figuremes des pages suivantes.

PC/MAC Only

Smart Device Only

Scheme de méthode de connexion de différents types de microphones

Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé.

Specifications

ADC:

Dynamic Range: 98dB, A-weighted

Entretien et réparations

Si vous nevez faire réparer votre "U Solo", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargesements tels que.

1. FAQ
2. Téchéargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide des que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre equipe d'assistance vous aide à résoudre le problème que vous avez avec votre apparéil ICON ProAudio.

Pour envoyer des produits defectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périhériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien cédssous pour connaître nos centres de services et les points de service de distribution:

Si vous etes à Hong Kong

Envoyer le produit à : BUREAU EN ASIE:

Si vous etes a Europe

Envoyer le produit à :

Sound Service

GmbH-European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vousêtes à North America

Envoyer le produit à :

North America
