Dragon - Microphone icon - Notice d'utilisation et mode d'emploi gratuit

Marque	ICON Pro Audio
Modèle	Dragon LD-3
Type de produit	Microphone à condensateur de studio à large diaphragme
Directivité	Cardioïde
Réponse en fréquence	20 Hz – 20 kHz
Sensibilité	-37 dBV/Pa
Niveau de pression acoustique max	144 dB
Rapport signal/bruit	78 dB
Plage dynamique	128 dB
Alimentation	Alimentation fantôme 48 V (36-52 V), consommation 4 mA
Dimensions (microphone seul)	53 mm (diamètre) x 170 mm (longueur)
Poids (microphone seul)	0,27 kg
Poids (avec support de suspension)	0,39 kg
Contenu du coffret	Microphone, support antichoc, filtre anti-bruit métal, housse de transport, manuel d'utilisation
Principe acoustique	Transducteur à gradient de pression avec capsule antichoc
Matériau du corps	Métal coulé ultra robuste
Entretien	Nettoyer avec un chiffon humide. Ne pas exposer à l'humidité. Aucune pièce réparable par l'utilisateur.
Sécurité	Déconnecter l'alimentation en cas d'orage. Confier les réparations à un personnel qualifié.
Garantie et support	Enregistrement en ligne sur www.iconproaudio.com. Assistance via support.iconproaudio.com.

FOIRE AUX QUESTIONS - Dragon icon

Comment brancher le microphone Dragon LD-3 ?

Connectez le microphone à une entrée micro de votre console ou interface audio à l'aide d'un câble XLR. Assurez-vous que l'alimentation fantôme (48V) est activée sur votre console ou préampli.

Qu'est-ce que l'alimentation fantôme et pourquoi est-elle nécessaire ?

L'alimentation fantôme fournit une tension continue (généralement 48V) au microphone à condensateur via le câble XLR. Le Dragon LD-3 nécessite une alimentation fantôme de 36 à 52V pour fonctionner.

Quelle est la directivité du Dragon LD-3 ?

Le Dragon LD-3 a une directivité cardioïde, ce qui signifie qu'il capte principalement les sons venant de l'avant tout en atténuant ceux de l'arrière. Idéal pour isoler une source sonore.

Comment éviter le 'pop' (bruit d'explosion) lors de l'enregistrement vocal ?

Utilisez le filtre anti-bruit métallique inclus ou un filtre anti-pop externe. Vous pouvez aussi légèrement désaxer le microphone par rapport au chanteur (angle de 15-30°) pour réduire l'impact des plosives.

Comment régler le niveau du microphone ?

Augmentez progressivement le gain (Trim ou Gain) sur votre console ou interface jusqu'à ce que le voyant PEAK s'allume, puis baissez légèrement jusqu'à ce qu'il s'éteigne. Le niveau optimal est le gain le plus élevé sans écrêtage.

Quels accessoires sont inclus avec le microphone ?

Le coffret contient le microphone Dragon LD-3, un support de suspension antichoc, un filtre anti-bruit métallique, une housse de transport et le manuel d'utilisation.

Comment entretenir le microphone ?

Nettoyez l'extérieur avec un chiffon humide. Évitez l'exposition à l'humidité et à la poussière. Rangez-le dans la housse fournie. Ne tentez pas de réparer vous-même l'appareil.

Quelles sont les dimensions et le poids du Dragon LD-3 ?

Le microphone seul mesure 53 mm de diamètre et 170 mm de long, pour un poids de 0,27 kg. Avec le support de suspension, le poids total est de 0,39 kg.

Puis-je utiliser ce microphone avec un ordinateur ?

Oui, mais vous aurez besoin d'une interface audio avec entrée micro XLR et alimentation fantôme. Le microphone ne se branche pas directement en USB ; il nécessite un préampli.

Comment enregistrer mon produit ICON Pro Audio ?

Allez sur www.iconproaudio.com/registration, saisissez le numéro de série et vos informations. Connectez-vous ou créez un compte pour accéder aux pilotes, manuels et support technique.

MODE D'EMPLOI Dragon icon

Microphone à condensateur de studio à large diaphragme

exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (serviving) instructions in the literature accompanying the appliance. Le point d'exclamation l'int rieur d'un triangle quillat ral est employ pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans le livret d'instruction accompagnant l'appari l.

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Introductions....4

Contenu du coffret....4

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel....5

Caractéristiques....6

Utilisation du Dragon LD-3 ....7

Spécifications 9

Entretien et réparations ....10

Introductions

Nous vous remercions pour l'achat interfaces Dragon LD-3 d'ICON. Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la Dragon LD-3 microphone à condensateur, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre Dragon LD-3 microphone à condensateur fonctionnera sans problème pendant des années.

Contenu du coffret

- Dragon LD-3 Microphone à condensateur de studio à large diaphragme

• Ce mode d'emploi
  • Support de suspension antichoc
  • Housse de transport

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

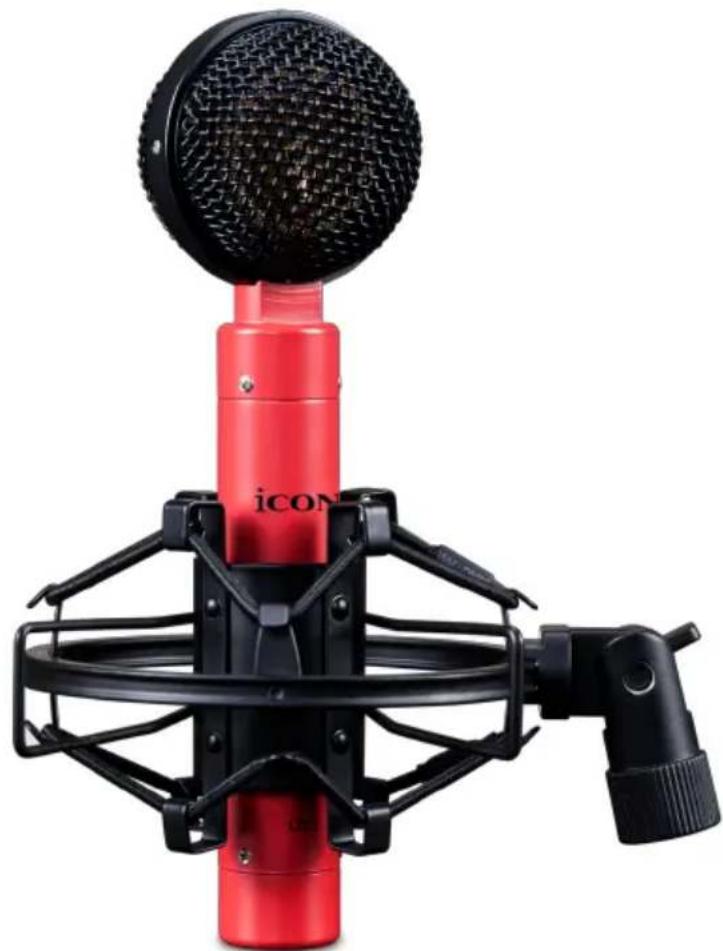

Caractéristiques

- Microphone à condensateur professionnel à large diaphragme pour une qualité audio inégalée

- Idéal comme microphone et support principal pour la plupart des situations d'enregistrement différés

- Configuration cardioïde pour une séparation de la source sonore et une contre-réaction exceptionnelles

• Transducteur à gradient de pression avec une capsule antichoc

- Instruments vocaux et acoustiques parfaits

- Fonctionnement sur alimentation fantôme externe 36-52 Volts

• Pied de fixation robuste inclus

- Corps coulé en métal ultra robuste

- Composants de haute qualité et fabrication exceptionnellement robuste assurant une longue utilisation

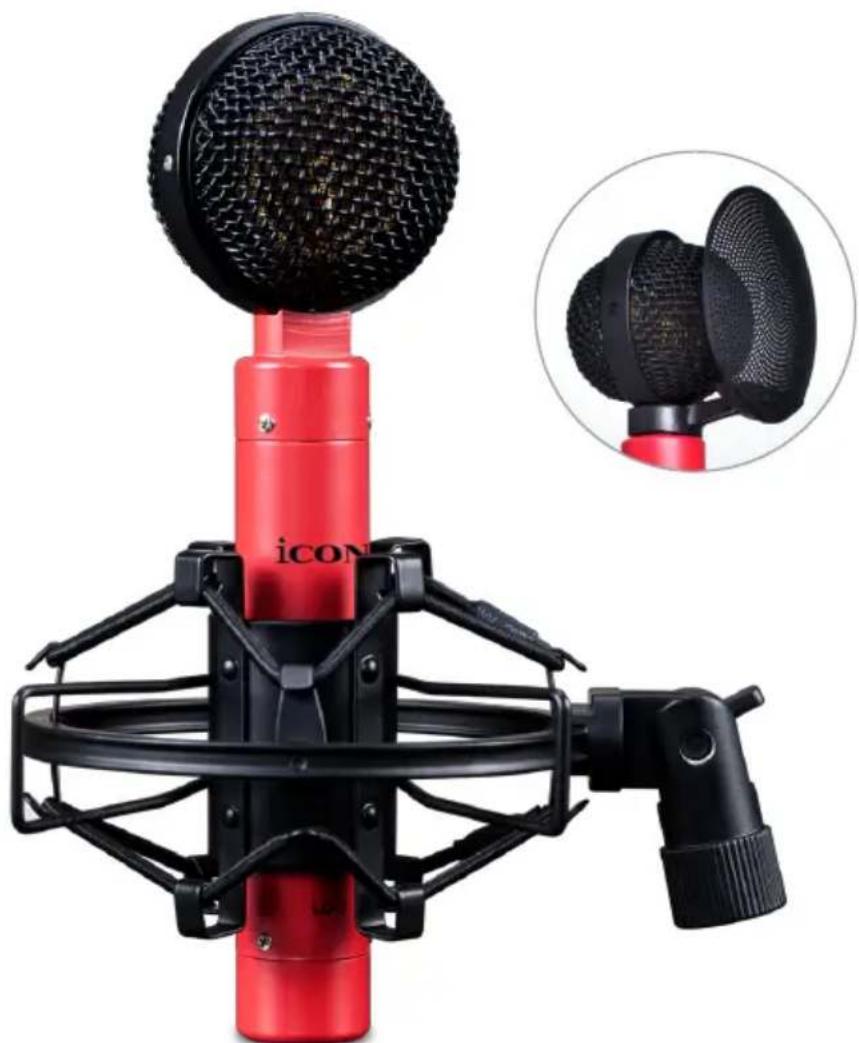

• Un filtre anti-bruit en métal est inclus

• Un support de suspension antichoc est inclus

- Une housse de transport durable est incluse

Utilisation du Dragon LD-3

1. Mise sous tension du Dragon LD-3

Le "LD-3" est un microphone à condensateur à large diaphragme ; il doit donc être utilisé au moyen d'une alimentation fantôme. La plupart des consoles de mixage, des préamplificateurs externes et des enregistreurs sur disques dur utilisent une alimentation fantôme standard. Une alimentation fantôme externe peut également être utilisée si nécessaire. Le "LD-3" reçoit une alimentation fantôme directement sur le câble micro le reliant à la console de mixage ou d'une autre entrée micro offrant ce type d'alimentation. L'alimentation est alors transmise avec le signal par le câble d'entrée micro de façon inaudible. La plupart des consoles de mixage disposent d'un commutateur permettant d'activer l'alimentation fantôme pour s'assurer que celle-ci est bien activée.

2. Réglage du niveau du signal

Lorsque vous connectez le micro "LD-3" à l'entrée d'une console de mixage ou d'un enregistreur, il convient de s'assurer que cette entrée est bien au niveau du micro. Veillez également à ce que l'alimentation fantôme soit activée comme expliqué à la section précédente « Mise sous tension du LD-3 ». La plupart des consoles de mixage et des enregistreurs de qualité sont équipés d'une entrée micro avec réglage de gain (généralement appelé Trim ou Gain). Ce réglage de gain permet d'optimiser le niveau du signal micro par rapport au bruit de fond induit par l'électronique des consoles. Un bon préamplificateur micro équipé de contrôle de gain aura un voyant d'écrêtage (PEAK ou CLIP). Pour obtenir un bon niveau micro, placez "LD-3" en face de la source et augmentez progressivement le gain jusqu'à ce que le témoin PEAK s'allume. Baissez ensuite le gain jusqu'à ce que le voyant reste éteint. Sur la plupart des consoles de mixage, le résultat optimal est obtenu en réglant le gain le plus haut possible sans que le voyant PEAK s'allume.

3. Placement du microphone

Pour optimiser au maximum la qualité sonore, vous devez porter une attention particulière au placement de votre "LD-3" par rapport à l'instrument ou au chanteur que vous enregistrez. Tous les micros, et en particulier les micros unidirectionnels ou cardioïdes, sont très sensibles à un phénomène connu sous le nom « effet de proximité ». En termes simples, l'effet de proximité se caractérise par une variation de la réponse en fréquence du micro en fonction de la position de la capsule par rapport à la source sonore. Plus précisément, lorsque vous pointez un micro cardioïde en direction de la source sonore (dans l'axe), la réponse en fréquence s'améliore ; à l'inverse, lorsque vous désaxez le micro par rapport à la source, les graves sont plus particulièrement atténués et le son devient plus aigu.

Pour la plupart des applications de chant, on cherchera à placer le micro directement en face de l'artiste. La même règle peut s'appliquer pour la prise d'instruments. Cependant, de surprenantes nuances d'égalisation peuvent être obtenues en désaxant légèrement la capsule par rapport à la source sonore. Cela peut être une technique très utile pour une prise optimale des sons de

batterie, guitare acoustique, piano ou autres instruments en live ou sur scène. Rien ne remplacera l'expérience dans le domaine de la prise de son ; passez alors à la pratique !

4. P-Poping

Le P-Poping est un bruit désagréable produit par le micro lorsque le diaphragme reçoit le souffle d'un chanteur prononçant un « P ». LD-3 est accompagné d'un filtre de protection anti-bruit en métal professionnel qui permettra d'éliminer l'effet de claquement.

Il existe différentes solutions permettant de palier à ce problème, dont le recours à un filtre anti-pop externe. Certains ingénieurs du son parmi les plus prestigieux emploient pour cela un bon vieux bas nylon enfilé sur un cintre plié et obtiennent d'excellents résultats. Essayez le filtre pop ICON PF-01 comme solution simple. Vous pouvez également désaxer légèrement le micro par rapport au chanteur (un petit angle). Cette technique peut souvent résoudre le problème sans faire appel à un filtre anti-pop externe.

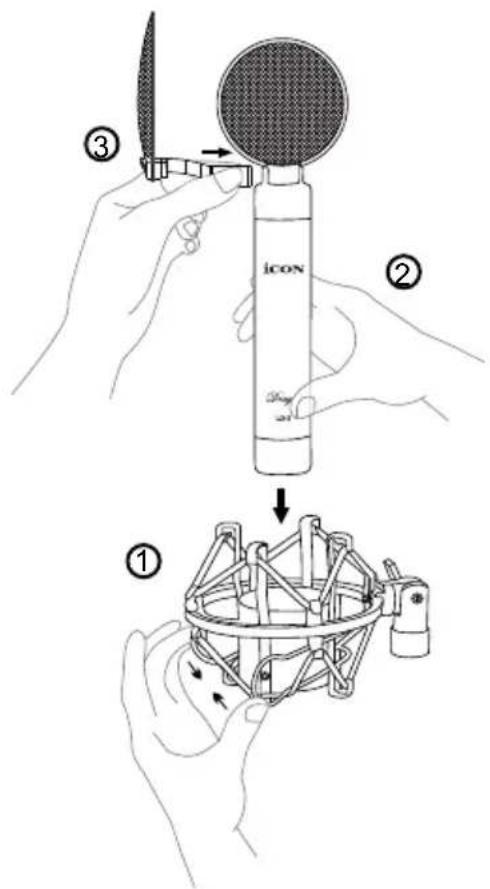

5. Fixation du "Dragon LD-3"

Le "Dragon LD-3" peut être fixé sur le pied fourni comme illustré sur le schéma ci-dessous.

Principe de fonctionnement acoustique...... Transducteur de pression à gradient

Directivité......Cardioïde

Gamme de fréquences....20Hz – 20KHz

Sensibilité ...... -37dBV/Pa

Niveau de pression acoustique 144dB

Rapport S/B 78dB

Plage dynamique....128dB

Tension d'alimentation 48V +/-3V

Consommation 4mA

Poids(Microphone uniquement).... 0.27Kg (0.55lb)

(avec support de suspension) .... 0.39Kg (0.95lb)

Dimensions....53mm (dia.) x170m (L)

2.0" (dia.) x 6.7" (L)

Entretien et réparations

Si vous devez faire réparer votre "Dragon", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
