Marque	ICON Pro Audio
Modèle	HyperDrive HD1
Type de produit	Amplificateur pour microphones (préampli externe)
Utilisation recommandée	Microphones dynamiques et à ruban passifs
Gain commutable	1x (23 dB) ou 2x (46 dB)
Alimentation	Alimentation fantôme 48 V (via câble XLR)
Réponse en fréquence	10 Hz - 120 kHz
Niveau de bruit de sortie (1x)	0,9 µV
Niveau de bruit de sortie (2x)	1,8 mV
Impédance de charge recommandée	> 1 kΩ
Consommation de courant	3,0 mA
Connectivité	Connecteurs XLR 3 broches (mâle et femelle)
Matériau du boîtier	Aluminium anodisé noir
Construction	Robuste, idéale pour la scène
Méthodes de connexion	Fixation au micro ou au préampli
Réduction des interférences	Oui, limite bourdonnements et larsen
Amplification classe A	Oui, discret
Entretien	Nettoyer avec un chiffon sec; éviter liquides
Compatibilité micros	Non adapté aux micros nécessitant alim. fantôme (condensateurs, ruban actif)
Sécurité	Déconnecter en cas d'orage; utiliser câble symétrique
Réparabilité	Contacter SAV ICON Pro Audio; emballage d'origine requis
Contenu de l'emballage	Amplificateur HD1, guide d'utilisation, boîtier en aluminium

FOIRE AUX QUESTIONS - HyperDrive icon

Quel type de microphone puis-je utiliser avec l'HyperDrive HD1 ?

L'HyperDrive HD1 est conçu pour les microphones dynamiques et à ruban passifs. Il ne fonctionne pas avec les microphones nécessitant une alimentation fantôme (condensateurs ou ruban actif).

L'HyperDrive nécessite-t-il une alimentation externe ?

Oui, il fonctionne uniquement avec une alimentation fantôme 48 V fournie par votre interface ou préampli via le câble XLR.

Comment brancher l'HyperDrive ?

Deux méthodes : soit connectez-le directement à votre préampli puis branchez votre micro, soit fixez-le au micro puis reliez le câble à l'interface. Assurez-vous que le volume est à zéro avant de brancher.

Quel gain choisir : 23 dB ou 46 dB ?

Le gain 1x (23 dB) suffit pour la plupart des applications. Le gain 2x (46 dB) est utile pour les micros très faibles. Passez de l'un à l'autre volume à zéro pour éviter les bruits.

Puis-je utiliser l'HyperDrive avec des câbles longs ?

Oui, il est conçu pour minimiser les interférences et le bruit, ce qui le rend idéal pour les longs câbles sur scène.

L'HyperDrive améliore-t-il le rapport signal/bruit ?

Oui, grâce à son amplificateur classe A à très faible bruit, il améliore le niveau sonore sans ajouter de coloration ni de bruit de fond significatif.

Comment entretenir l'HyperDrive ?

Nettoyez avec un chiffon sec et doux. Évitez tout liquide et ne l'utilisez pas dans un environnement humide.

Que faire en cas de dysfonctionnement ?

Consultez le centre d'aide en ligne sur support.iconproaudio.com ou soumettez un ticket. Pour une réparation, renvoyez l'appareil dans son emballage d'origine au SAV compétent.

L'HyperDrive est-il adapté à la scène ?

Oui, sa construction robuste en aluminium et sa capacité à réduire les risques de larsen et d'interférences le rendent parfait pour les performances en direct.

Quelle est l'impédance de charge recommandée ?

L'impédance de charge doit être supérieure à 1 kΩ pour un fonctionnement optimal.

MODE D'EMPLOI HyperDrive icon

Amplificateur pour microphones

exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (serviving) instructions in the literature accompanying the appliance. Le point d'exclamation l'int rieur d'un triangle quilat ral est employ pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans le livret d'instruction accompagnant l'appari l.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
7. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
8. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
9. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Introduction......4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel....5

Caractéristiques....6

Installation 7

Sécurité et entretien ....8

Puissance....8

Specifications 9

Entretien et réparations ....10

Introduction

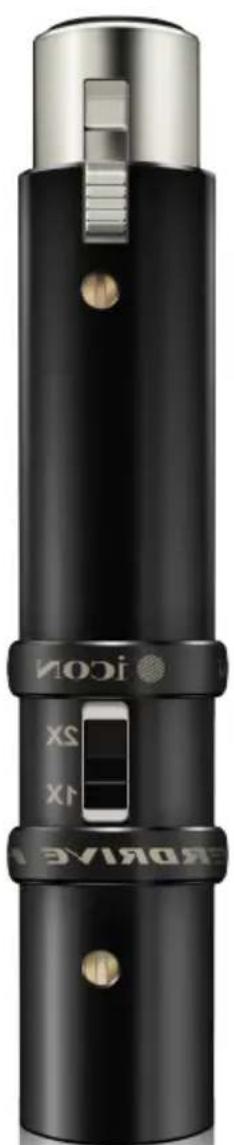

Félicitations pour votre achat de l'ICON Pro Audio Hyper Drive; le moyen idéal pour augmenter le gain de vos microphones dynamiques ou à ruban sans la coloration d'un préampli. Le gain est commutable entre 23dB ou 46dB.

Prenez un micro dynamique standard comme le DynaMic (DM-1), ajoutez l'hyper drive et bénéficiez d'un gain discret de classe A, résultant en un son comparable à un microphone à condensateur de classe mondiale parfait pour le chant et les instruments. L'enregistrement d'une guitare acoustique ou classique, par exemple, devient un jeu d'enfant - plus besoin d'augmenter le volume de votre préampli et sans avoir besoin de condensateurs ou de résistances dans la voie d'étagement du gain. Vous entendrez le son du microphone, pas votre préampli ! L'Hyper Drive HD1 améliorera la qualité et le bruit de fond de vos enregistrements et réduira la probabilité de bourdonnement, d'interférences et de larsen lors des performances en direct.

Contenu de l'emballage

• Amplificateur pour microphones Hyperdrive HD1 x 1
  • Le présent guide d'utilisation x 1
  • Boîtier en aluminium x 1

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses chiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les chiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

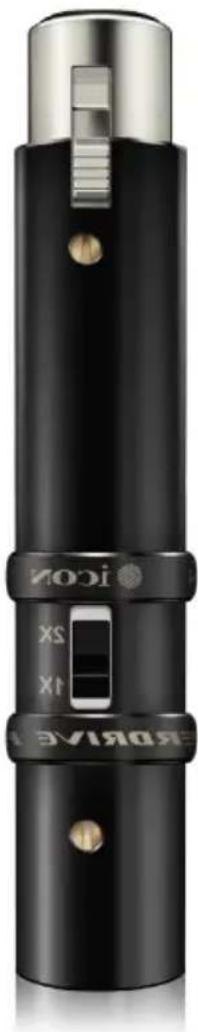

Caractéristiques

• Conception élégante en métal noir
• Construction robuste — parfaite pour une utilisation sur scène
• Amplification de puissance commutable — Gain : 1X 23 dB ou 2X 46 dB
  • Niveau de bruit extrêmement bas
• Deux façons de se connecter : fixation par microphone ou par préamplificateur
• Parfait pour les utilisations de scène, en studio ou en diffusion
• Les longs câbles sont plus faciles à utiliser lors des utilisations en concert — moins de risques d'interférences, de bourdonnements et de ronflements.
• Moins de risque de retour d'information en conditions de scène
  • Empêche la dégradation du signal

Remarque: Le HD1 nécessite une alimentation fantôme pour fonctionner et ne fonctionne pas avec les microphones nécessitant une alimentation fantôme, c'est-à-dire les microphones à condensateur ou certains microphones à ruban actif.

Installation

L'Hyperdrive HD1 est un amplificateur de microphone actif destiné à être inséré entre un microphone passif à ruban ou dynamique et un préamplificateur de microphone.

Il y a deux façons de se connecter, comme le montre le schéma ci-dessus.

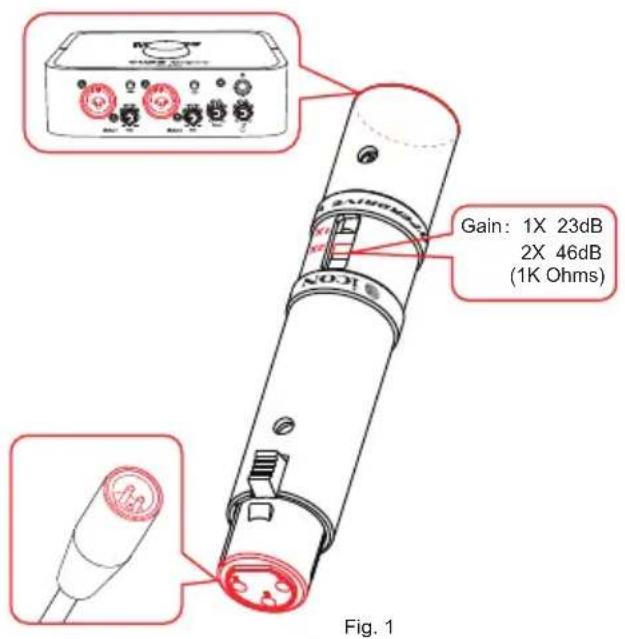

La première (Fig. 1) — Connectez l'Hyperdrive HD1 directement dans votre interface préampli, puis connectez votre micro dynamique ou à ruban à un fil XLR comme d'habitude. Sur votre appareil sonore : assurez-vous que l'appareil est éteint et que le volume est à zéro. Puis mettez en marche et augmentez progressivement le volume en fonction de vos préférences.

La seconde (Fig. 2) — connecter votre unité Hyperdrive HD1 à votre microphone. Ensuite, branchez votre câble XLR à 3 broches à l'extrémité de l'Hyperdrive HD1, en reliant le câble à votre interface préampli. Sur votre appareil sonore : assurez-vous que l'appareil est éteint et que le volume est à zéro. Puis mettez en marche et augmentez progressivement le volume en fonction de vos préférences.

Par précaution, veuillez baisser le volume relativement bas (de préférence zéro) lorsque vous passez de 1x 23 dB à 2x 46 dB afin d'éviter les bruits indésirables ou les augmentations immédiates du volume, surtout en direct.

Sécurité et entretien

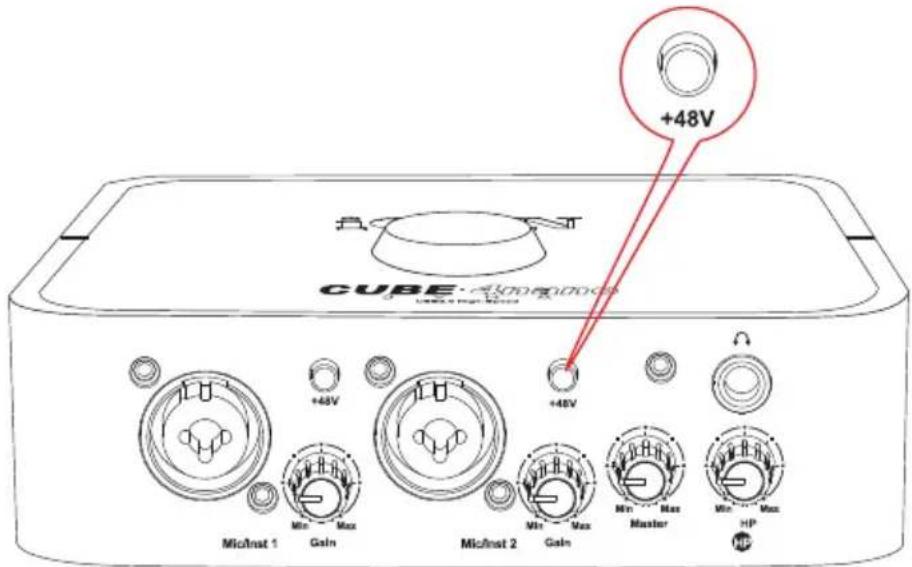

Pour permettre un fonctionnement sûr, le HD1 nécessite une source d'alimentation fantôme fournissant 48 Volts.

Puissance

Afin de garantir un fonctionnement constant et sûr, il est impératif que le HD1 ne soit pas connecté à une alimentation autre qu'une source d'alimentation fantôme (entrée avec alimentation fantôme ou alimentation fantôme externe conforme à la norme IEC) avec un connecteur flottant. Veillez à utiliser un câble symétrique avec des connecteurs de qualité professionnelle.

Specifications

Gamme de fréquences: 10Hz - 120K Hz

Niveau de bruit de sortie:.... 1X 0.9uV

2X 1.8mV

Gain: 1X 23dB

2X 46dB (1K Ohms)

Alimentation: 48V phantom power

Impédance de charge recommandée ....>1K Ohms

Consommation de courant 3.0mA

Connectivité 3-pin male/female

XLR connector

Entretien et réparations

Si vous devez faire réparer votre "Hyperdrive HD1", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. Enregistrement du produit
4. Tutoriels vidéo

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à North America

Envoyer le produit à :

North America

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]
