C1 Pro - Microphone icon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à condensateur à grand diaphragme
Marque	ICON
Modèle	C1 Pro
Catégorie	Microphone
Type de capsule	Grand diaphragme fabriqué à la main
Diagramme polaire	Cardioïde
Alimentation	Fantôme externe 36-52 Volts
Transducteur	Gradient de pression avec capsule antichoc
Réponse en fréquences	Clarté étendue des fréquences aigües, douceur dans la plage moyenne
Applications	Voix, instruments acoustiques, enregistrement studio
Corps	Métal coulé ultra robuste
Accessoires inclus	Support antichoc à clips, écran antivent creux, pochette de rangement
Fixation	Sur pied via support antichoc
Entretien	Nettoyage avec un chiffon humide, stockage dans la pochette
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, réparation par personnel qualifié
Réparabilité	Pas de pièces remplaçables par l'utilisateur, contacter le SAV
Enregistrement produit	Recommandé sur www.iconproaudio.com/registration
Fabrication	Haute qualité, composants de qualité supérieure
Utilisation	Idéal comme microphone principal pour la plupart des enregistrements

FOIRE AUX QUESTIONS - C1 Pro icon

Quel type d'alimentation nécessite le C1 Pro ?

Le C1 Pro est un microphone à condensateur nécessitant une alimentation fantôme externe de 36 à 52 Volts.

Comment régler le niveau du signal du microphone ?

Connectez le micro à une entrée avec réglage de gain. Augmentez le gain jusqu'à ce que le voyant PEAK s'allume, puis baissez-le légèrement pour qu'il reste éteint.

Qu'est-ce que l'effet de proximité ?

L'effet de proximité est une variation de la réponse en fréquence selon la distance du micro par rapport à la source. Plus on s'approche, plus les graves sont accentués.

Comment éviter les bruits de souffle (P-Poping) ?

Utilisez l'écran antivent de forme creuse fourni avec le micro pour atténuer les bruits d'explosion produits par les consonnes comme 'P'.

Puis-je utiliser le C1 Pro sans alimentation fantôme ?

Non, c'est un microphone à condensateur qui nécessite une alimentation fantôme pour fonctionner. Il ne peut pas être utilisé avec des entrées micro standard sans cette alimentation.

Comment enregistrer mon produit ICON Pro Audio ?

Rendez-vous sur www.iconproaudio.com/registration ou scannez le QR code dans la notice. Saisissez le numéro de série et vos informations pour créer un compte.

Que faire en cas de problème avec le microphone ?

Consultez le centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us pour les FAQ, téléchargements et forums. Si besoin, soumettez un ticket d'assistance.

Comment nettoyer le C1 Pro ?

Nettoyez l'appareil avec un chiffon humide uniquement. N'utilisez pas de solvants ou de produits abrasifs. Rangez-le dans la pochette fournie après utilisation.

Le C1 Pro est-il adapté aux instruments ?

Oui, il est idéal pour les voix et les instruments acoustiques (guitare, piano, batterie) grâce à sa réponse cardioïde et sa clarté sonore.

Quels accessoires sont inclus avec le C1 Pro ?

Le microphone est livré avec un support antichoc à clips, un écran antivent creux et une pochette de rangement.

MODE D'EMPLOI C1 Pro icon

Microphone à main à condensateur à grand diaphragme

exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (serviving) instructions in the literature accompanying the appliance. Le point d'exclamation l'int rieur d'un triangle quilat ral est employ pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans le livret d'instruction accompagnant l'appari l.

ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

Contenu

Introductions....4

Contenu de l'emballage....4

Enregistrement de votre produit ICON Pro Audio

sur votre compte personnel....5

Caractéristiques....6

Utilisation du C1 Pro....7

Specifications 9

Entretien et réparations ....10

Introductions

Nous vous remercions pour l'achat interfaces Microphone C1 Pro à condensateur à grand diaphragme d'ICON. Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier.

Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d'enregistrement audio USB de la Microphone C1 Pro à condensateur à grand diaphragme, des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications.

Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio.com/registration :

Veuillez suivre la procédure étape par étape. Commencez par saisir le numéro de série de l'appareil ainsi que vos informations personnelles, etc. En enregistrant votre produit en ligne, vous aurez droitauserviceetau soutienaprès-ventedenotrecentred'aide en visitant notre site Web à l'adresse www.iconproaudio.com. En outre, tous les produits enregistrés sous votre compte seront répertoriés sur votre page personnelle de produit où vous trouverez des informations mises à jour telles que les mises à niveau de micrologiciels/pilotes, les progiciels, les téléchargements de modes d'emploi, etc. pour votreappareil.

Comme avec la plupart des appareils électroniques, nous vous recommandons vivement de conserver l'emballage d'origine. Dans le cas peu probable où le produit doit être retourné pour réparation, l'emballage d'origine (ou son équivalent raisonnable) est exigé.

Grâce à des soins appropriés et à une circulation d'air correcte, votre C1 Pro large diaphragm condenser microphone fonctionnera sans problème pendant des années.

Contenu de l'emballage

• Microphone C1 Pro à condensateur à grand diaphragme
  • Support antichoc à clips
• Pochette de rangement
• Écran antivent de forme creuse

Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR ci-dessous.

ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ».

Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous en tant que nouvel utilisateur

Utilisateur existant : Veuillez vous connecter à votre page d'utilisateur personnelle en saisissant votre nom d'utilisateur et votre mot de passe.

Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil

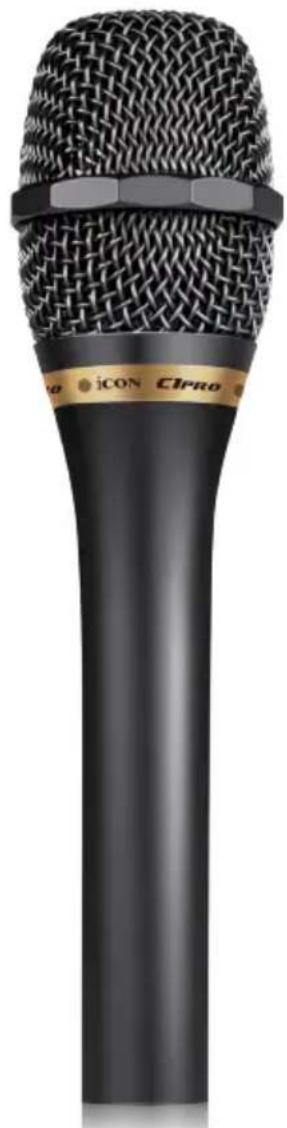

Caractéristiques

- Clarté étendue des fréquences aigües et douceur dans la plage moyenne pour toute application vocale ou instrumentale

- Microphone à condensateur professionnel à large diaphragme fabriqué à la main pour un son complet, ouvert et une qualité audio inégalée

- Idéal comme microphone et support principal pour la plupart des situations d'enregistrement différés

- Configuration cardioïde pour une séparation de la source sonore et une contréréaction exceptionnelles

• Transducteur à gradient de pression avec une capsule antichoc

- Fonctionnement sur alimentation fantôme externe 36-52 Volts

• Instruments vocaux et acoustiques parfaits

- Écran pop à forme creuse inclus

• Corps coulé en métal ultra robuste

- Composants de haute qualité et fabrication exceptionnellement robuste assurant une longue utilisation

- Comprend un support antichoc à suspension et une pochette de rangement

Utilisation du C1 Pro

Mise sous tension du C1 Pro

Le "C1 Pro" est un microphone à condensateur à large diaphragme ; il doit donc être utilisé au moyen d'une alimentation fantôme. La plupart des consoles de mixage, des préamplificateurs externes et des enregistreurs sur disques dur utilisent une alimentation fantôme standard. Une alimentation fantôme externe peut également être utilisée si nécessaire. Le "C1 Pro" reçoit une alimentation fantôme directement sur le câble micro le reliant à la console de mixage ou d'une autre entrée micro offrant ce type d'alimentation. L'alimentation est alors transmise avec le signal par le câble d'entrée micro de façon inaudible. La plupart des consoles de mixage disposent d'un commutateur permettant d'activer l'alimentation fantôme pour s'assurer que celle-ci est bien activée.

Réglage du niveau du signal

Lorsque vous connectez le micro "C1 Pro" à l'entrée d'une console de mixage ou d'un enregistreur, il convient de s'assurer que cette entrée est bien au niveau du micro. Veillez également à ce que l'alimentation fantôme soit activée comme expliqué à la section précédente « Mise sous tension du C1 Pro ». La plupart des consoles de mixage et des enregistreurs de qualité sont équipés d'une entrée micro avec réglage de gain (généralement appelé Trim ou Gain). Ce réglage de gain permet d'optimiser le niveau du signal micro par rapport au bruit de fond induit par l'électronique des consoles. Un bon préamplificateur micro équipé de contrôle de gain aura un voyant d'écrêtage (PEAK ou CLIP). Pour obtenir un bon niveau micro, placez "C1 Pro" en face de la source et augmentez progressivement le gain jusqu'à ce que le témoin PEAK s'allume. Baissez ensuite le gain jusqu'à ce que le voyant reste éteint. Sur la plupart des consoles de mixage, le résultat optimal est obtenu en réglant le gain le plus haut possible sans que le voyant PEAK s'allume.

Placement du microphone

Le C1 Pro est un microphone à condensateur à main et, idéalement, vous devriez pointer la grille supérieure du microphone vers votre bouche. Si vous utilisez le C1 Pro avec un support antichoc pour enregistrer toute autre source audio telle qu'un instrument ou une voix. Pour optimiser au maximum la qualité sonore, vous devez porter une attention particulière au placement de votre "C1 Pro" par rapport à l'instrument ou au chanteur que vous enregistrez. Tous les micros, et en particulier les micros unidirectionnels ou cardioïdes, sont très sensibles à un phénomène connu sous le nom « effet de proximité ». En termes simples, l'effet de proximité se caractérise par une variation de la réponse en fréquence du micro en fonction de la position de la capsule par rapport à la source sonore. Plus précisément, lorsque

vous pointez un micro cardioïde en direction de la source sonore (dans l'axe), la réponse en fréquence s'améliore ; à l'inverse, lorsque vous désaxez le micro par rapport à la source, les graves sont plus particulièrement atténués et le son devient plus aigu.

Pour la plupart des applications de chant, on cherchera à placer le micro directement en face de l'artiste. La même règle peut s'appliquer pour la prise d'instruments. Cependant, de surprenantes nuances d'égalisation peuvent être obtenues en désaxant légèrement la capsule par rapport à la source sonore. Cela peut être une technique très utile pour une prise optimale des sons de batterie, guitare acoustique, piano ou autres instruments en live ou sur scène. Rien ne remplacera l'expérience dans le domaine de la prise de son ; passez alors à la pratique !

P-Poping

Le P-Poping est un bruit désagréable produit par le micro lorsque le diaphragme reçoit le souffle d'un chanteur prononçant un « P ». C'est pourquoi le C1 Pro est livré avec un écran pop de forme creuse.

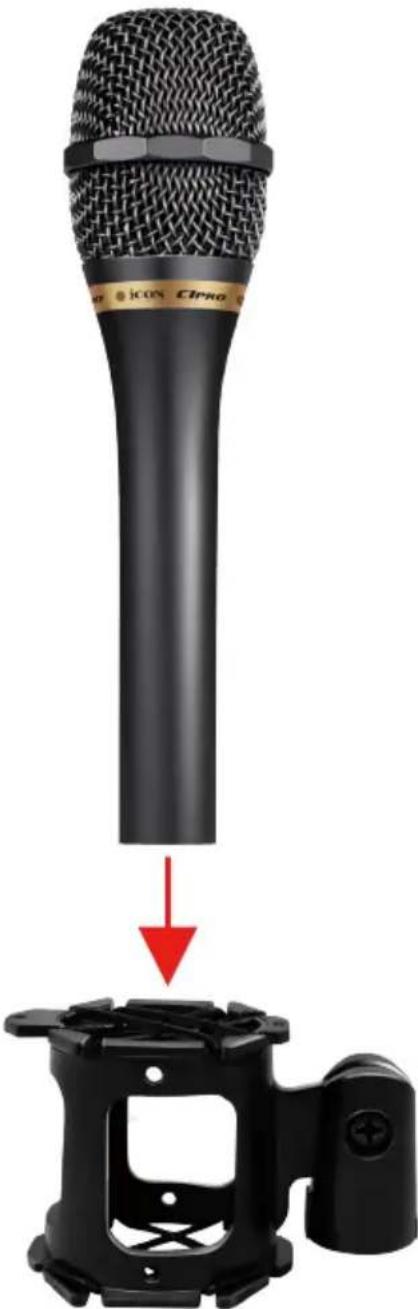

Fixation du C1 Pro

Le C1 Pro peut être fixé sur le pied fourni comme illustré sur le schéma ci-dessous.

Entretien et réparations

Si vous devez faire réparer votre "C1 Pro", suivre ces instructions.

Consultez notre centre d'aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d'informations, de connaissances et de téléchargements tels que.

1. FAQ
2. Téléchargements
3. En savoir plus
4. Forum

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d'assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d'assistance technique vous apportera une aide dès que possible.

Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter.

Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio.

Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de manipulation ou de périphériques externes.
2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.
3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.
4. Envoyer au centre de SAV d'ICON ou au bureau des renvois autorisé. Consultez le lien ci-dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Hong Kong

Envoyer le produit à :

BUREAU EN ASIE:

Si vous êtes à Europe

Envoyer le produit à :

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Si vous êtes à North America

Envoyer le produit à :

North America
