Type de produit	Mécanisme de levage de lit
Marque	Vevor
Modèle	HW-3701-1500MM-90KG
Capacité de charge maximale	90 kg
Course de levage	1500 mm
Taille de matelas compatible	1,5 à 2 m
Type de levage	Vérins pneumatiques
Matériau principal	Acier
Nombre de vérins	2
Pièces fournies	8 vis, 2 jambes aériennes, 4 écrous nylon M8, 8 contre-écrous M8, 1 support gauche, 1 support droit
Outils nécessaires pour l'assemblage	Tournevis cruciforme
Nombre de personnes recommandé pour l'assemblage	2
Précautions de sécurité	Ne pas laisser les enfants grimper ; ne pas s'asseoir ou se tenir debout ; ne soulever que le matelas sans autres objets
Utilisation prévue	Soulever le matelas uniquement
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier régulièrement les fixations
Pièces détachées et réparabilité	Contacter le support technique via www.vevor.com/support
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Normes de sécurité	Respecter les avertissements du manuel

FOIRE AUX QUESTIONS - HW-3701-1500MM-90KG Vevor

Comment installer le mécanisme de levage ?

Suivez les instructions du manuel : marquez les trous de montage, percez, fixez le support gauche et droit, puis installez les vérins pneumatiques en veillant à ce que la tige de course soit orientée vers le bas. Deux personnes sont nécessaires.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis cruciforme est requis. Si vous utilisez une perceuse électrique, réglez la vitesse au minimum.

Quelle est la capacité de charge maximale ?

Le modèle HW-3701-1500MM-90KG supporte jusqu'à 90 kg (poids du matelas inclus).

Puis-je utiliser ce mécanisme avec n'importe quel lit ?

Il est conçu pour des lits coffres avec dimensions de matelas de 1,5 à 2 m. Assurez-vous que l'espace de montage est suffisant et que le lit peut supporter le poids.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais les enfants grimper ou jouer près du mécanisme. Ne vous asseyez pas et ne vous tenez pas debout sur le lit lorsqu'il est levé. Ne soulevez que le matelas, sans autres objets.

Comment entretenir le mécanisme de levage ?

Nettoyez régulièrement avec un chiffon sec. Vérifiez que toutes les vis et écrous sont bien serrés. Graissez les vérins si nécessaire (voir notice).

Que faire si une pièce est manquante ou endommagée ?

Contactez le support technique Vevor via www.vevor.com/support pour obtenir des pièces de rechange ou un remplacement sous garantie.

Puis-je installer le mécanisme seul ?

Il est fortement recommandé d'être à deux personnes pour l'assemblage, car le mécanisme est lourd et nécessite un positionnement précis.

Le mécanisme fonctionne-t-il avec des matelas épais ?

Oui, tant que le matelas respecte la taille compatible (1,5 à 2 m) et que le poids total ne dépasse pas 90 kg.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com ou sur le site Vevor. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI HW-3701-1500MM-90KG Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Mécanisme de levage du lit

MODÈLE :

HW-3701-1200MM-60KG

HW-3701-1500MM-120KG

HW-3701-1500MM-90KG

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons

ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous

économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Mécanisme de levage du lit

MODÈLE : HW-3701-1200MM-60KG

HW-3701-1500MM-120KG

HW-3701-1500MM-90KG

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer davantage en cas de mises à jour technologiques ou logicielles de notre produit.

LISTE DES PARAMÈTRES

Modèle	HW-3701-1200mm-60kg	HW-3701-1500mm-120kg	HW-3701-1500mm-90kg
Maximum Charger Palier (Kg)	154	308	264
Matelas taille M)	1,5-1,8	1,5-2	1,5-2

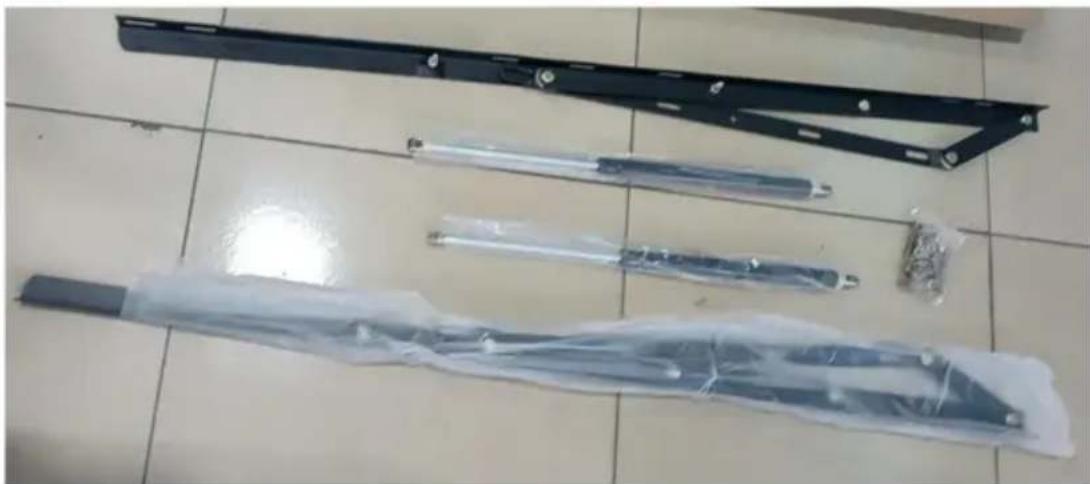

LISTE DES PIÈCES

Modèle	Image	Quantité
vis		8
jambe aérienne		2
Nylon M8 noix		4
Contre-écrou M8		8
support gauche		1
droite support		1

Remarque :

HW-3701-1200mm-60kg / HW-3701-1500mm-120kg / HW-3701-1500mm-90

kg. Le nombre d'accessoires est le même pour les trois modèles ci-dessus.

SÉCURITÉ ET AVERTISSEMENTS

AVERTISSEMENT :

Ne laissez pas les enfants grimper sur l'appareil.

1. Éloignez les enfants et les animaux domestiques pendant l'assemblage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions. Un assemblage incorrect pourrait être dangereux.
2. Veuillez porter correctement des lunettes de sécurité et des gants de travail pendant l'assemblage.
3. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
4. La capacité portante et d'autres paramètres du produit ne s'appliquent qu'au produit correctement et complètement assemblé.
5. Séparez et comptez toutes les pièces et le matériel.
6. Préparez l'outil suivant : Tournevis cruciforme.
7. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque nécessaire.
8. Deux personnes sont nécessaires pour le montage.
9. Suivez uniquement les utilisations prévues. Ne vous asseyez pas et ne vous tenez pas debout sur ce produit.
10. Lorsque vous utilisez l'élévateur du caisson de lit pour soulever le matelas, il ne devrait y avoir aucun objet autre que le matelas sur le lit, sinon des personnes pourraient être blessées.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS

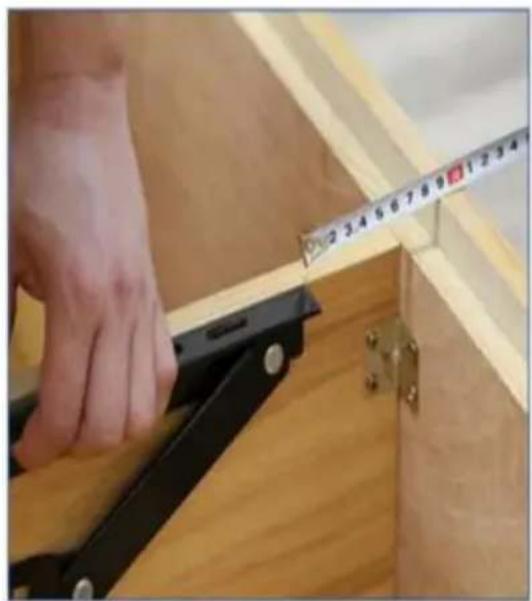

1. Position de montage de l'ascenseur : la distance entre l'extrémité arrière de l'ascenseur et le panneau arrière du coffre de lit est d'environ 5 cm. (Remarque : la position d'installation peut être ajustée de manière appropriée.)

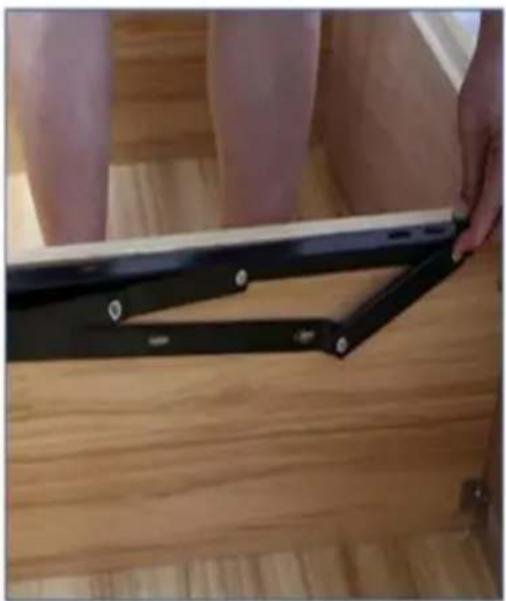

1. Le support latéral le plus long de l'ascenseur doit être au même niveau que le panneau latéral du coffre de lit.

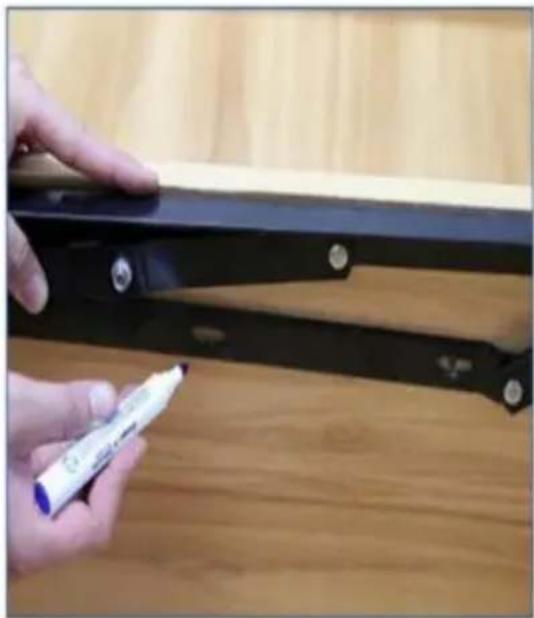

1. Ouvrez légèrement le lève-personne pour révéler le trou de montage, utilisez le marquage.

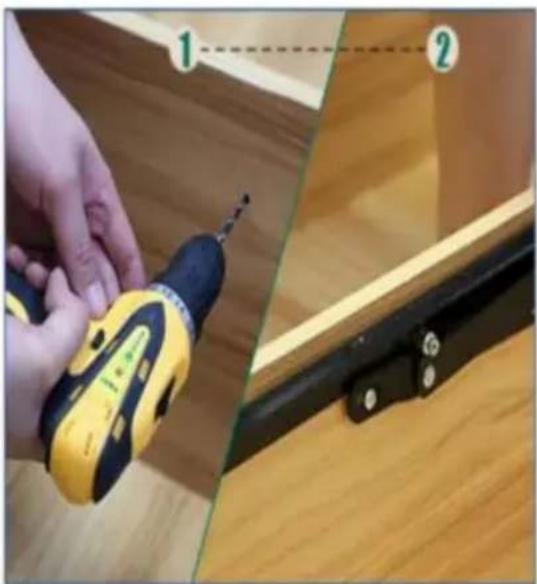

1. Retirez le lève-personne, percez des trous dans la position marquée avec le.

stylo pour correspondre au trou du support sous le lève-personne. et marquez le trou sur la planche.	aneth électrique, puis installez le élévateur et serrez la vis.

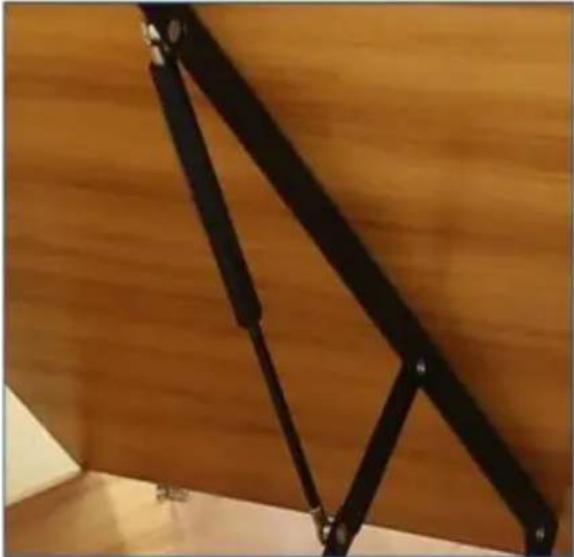

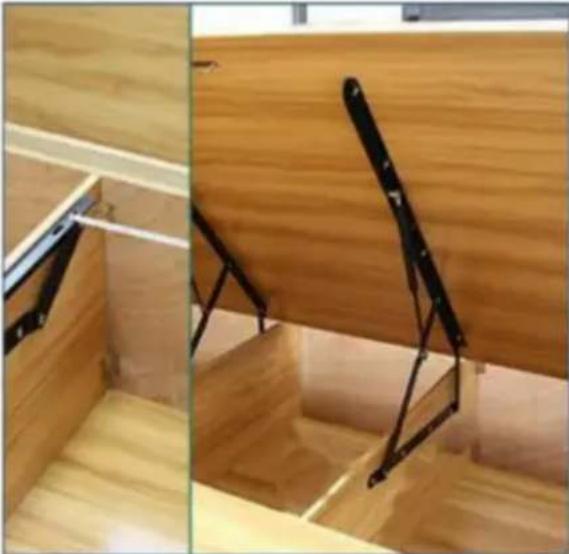

5. Une fois le lève-personne installé dans le boîte de lit, soutenez le lève-personne et installez le support pneumatique. (remarque : la tige de course doit être installée face vers le bas)	6. Appuyez sur le lève-personne monté pour terminer la fermeture, mesurez la distance d'installation par rapport au lit.Au lève-personne, confirmez la position du trou d'installation du support latéral le plus long sur la planche de lit et faites une marque de trou. (Remarque : il y a de nombreux trous de montage dans l'ascenseur ; le nombre de trous de montage peut être sélectionné en fonction de la situation réelle.Il est recommandé de mesurerles vis de montage de la queue et de l'extrémité avant de l'ascenseur, puis installez d'autres trous pour éviter de percer de mauva trous.)

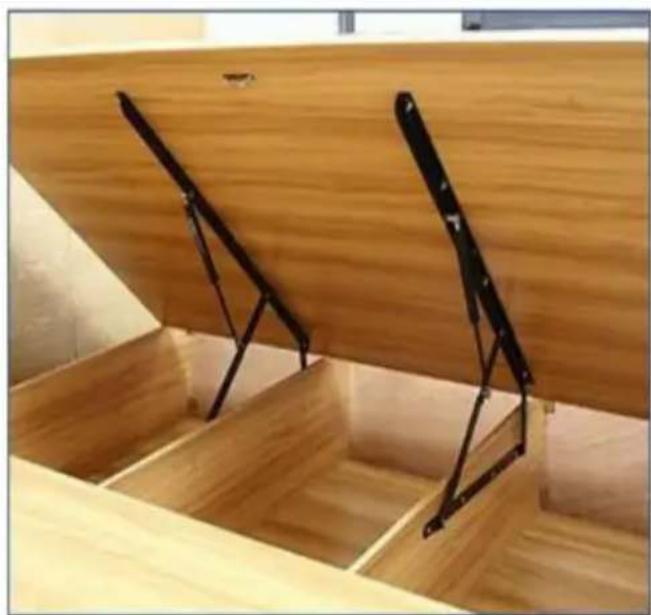

1. Utilisez une perceuse électrique pour percer des trous dans la planche de lit selon les marques. Placez le lève-personne sur la planche de lit. Alignez-le avec les trous, vissez-le et installez-le.
