Type de produit	Applique murale extérieure LED
Marque	Vevor
Modèle	VB30-2
Alimentation d'entrée	CA 90-265 V, 50/60 Hz, 0,25 A
Alimentation de sortie	DC 24 V, 1 A (0,5 A à 5°C)
Puissance	8 W
Température de couleur (CCT)	3000 K (blanc chaud)
Dimensions estimées (L x l x H)	150 x 80 x 50 mm
Poids estimé	0,5 kg
Contrôle	Télécommande sans fil (contôleur LED Touch Dream-color)
Nombre d'effets	358 effets dynamiques
Portée de la télécommande	30 m (version mini)
Fonctions télécommande	Marche/Arrêt, lecture automatique, modes +/-, vitesse +/-, luminosité +/-, anneau de couleur tactile, réglage nombre de pixels et ordre RVB
Alimentation télécommande	2 piles AAA (non incluses)
Indice de protection	Non spécifié (usage extérieur recommandé)
Matière	Non spécifiée (probablement aluminium et verre/polycarbonate)
Entretien	Essuyer avec un chiffon doux et propre ; éviter les produits chimiques acides ou alcalins
Sécurité	Couper l'alimentation avant toute intervention ; utiliser un testeur de tension ; respecter les distances de sécurité par rapport aux matériaux combustibles
Pièces détachées	Contacter le vendeur en cas de pièces manquantes ou défectueuses
Installation	Montage mural avec support et vis d'expansion ; connexion avec connecteur étanche

FOIRE AUX QUESTIONS - VB30-2 Vevor

Comment installer l'applique murale VB30-2 ?

Percez des trous au mur selon les emplacements marqués, insérez les vis d'expansion, fixez le support, puis effectuez les connexions électriques avec un connecteur étanche. Montez l'applique sur le support et serrez les vis.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type AAA) et remplacez-les si nécessaire. Assurez-vous d'être à moins de 30 m du luminaire. Si le problème persiste, consultez le tutoriel vidéo ou contactez le service après-vente.

Comment régler le nombre de pixels avec la télécommande ?

Éteignez l'appareil avec la touche ON/OFF, puis appuyez longuement sur la touche 'A' pendant 5 secondes pour entrer dans le menu. Utilisez M+ et M- pour ajuster le nombre de pixels. Appuyez sur ON/OFF pour enregistrer.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et propre. Évitez les produits chimiques acides ou alcalins qui pourraient endommager la surface.

Quelle est la puissance et la tension d'alimentation du VB30-2 ?

Le VB30-2 consomme 8 W avec une entrée CA 90-265 V, 50/60 Hz. La sortie est en DC 24 V, 1 A.

Puis-je utiliser ce luminaire en intérieur ?

L'applique est conçue pour une utilisation extérieure (applique murale extérieure). Son installation en intérieur est possible mais respectez les distances de sécurité.

Que faire si des pièces sont manquantes à l'achat ?

Contactez le vendeur ou le revendeur. Il vous enverra les accessoires de remplacement gratuitement.

Comment associer la télécommande au luminaire ?

Appuyez longuement sur la touche bleue en haut de l'anneau de couleur pendant 5 secondes. Si l'association réussit, la bande LED clignote trois fois en bleu.

Comment supprimer l'association de la télécommande ?

Appuyez longuement sur la touche jaune en bas de l'anneau de couleur pendant 5 secondes. La bande LED clignote trois fois en jaune pour confirmer. Dès lors, toutes les télécommandes peuvent contrôler le luminaire.

Quelle est la garantie de ce produit ?

La notice ne précise pas de durée de garantie spécifique. Veuillez contacter le vendeur pour connaître les conditions de garantie applicables.

MODE D'EMPLOI VB30-2 Vevor

Applique murale extérieure

MODÈLE: VB45-2, VB30-2, VB35-2, VB20-1, VB45-D-2, VB55-D-2, VB20-D-2, VB35-D-2, VB35-DRGB-2

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

PRÉCAUTIONS

1. Les lampes ne doivent pas être à proximité d'objets chimiques acides, alcalins et de g contenant corrosif, il est recommandé de l'essuyer avec un chiffon doux et propre.
2. Alimentation électrique sûre : Avant d'effectuer tout travail électrique, assurez-vous que le circuit concerné est fermé et utilisez un testeur de tension pour vérifier que les fils ne pas chargé. Si nécessaire, coupez l'alimentation des nouveaux circuits principaux ou des circuits associés
3. Connexions des fils : Utilisez un fil de section appropriée et des connecteurs adaptés. Effectuez les connexions conformément aux codes électriques afin de garantir une isolation et une protection optimales des fils. points de connexion.
4. Espacement de sécurité : Assurez-vous qu'il y a un espacement de sécurité adéquat entre les lustre et matériaux combustibles conformément au code électrique. Cela évitera les risques d'incendie et les problèmes de surchauffe.
5. Testez et vérifiez : avant de rebrancher l'alimentation, vérifiez tous les fils connexions e utilisez un testeur de tension pour vérifier que le système électrique les connexions sont correcte et sûre. Assurez-vous que l'interrupteur et le variateur de la suspension fonctionnent. correctement.

QUE PEUT-ON FAIRE AU SUJET DU FAIT QUE LES LUMIÈRES NE SONT PAS DIMENSIONNÉES POUR COUVRIR LA BOÎTE DE JONCTION ?

Achetez une plaque de recouvrement pour votre boîte de jonction afin de couvrir la jonction.

QUE FAIRE SI DES PIÈCES MANQUENT

Accessoires manquants contactez le commerçant, le commerçant vous enverra accessoires de remplacement

ET SI VOUS NE SAVEZ PAS COMMENT L'INSTALLER VOUS-MÊME ?

Pour les problèmes d'installation du produit, contactez le commerçant, qui vous guidera à travers le installation avec photos et vidéos.

QUE FAIRE SI LA TÉLÉCOMMANDE NE FONCTIONNE PAS

La télécommande ne peut pas utiliser le problème, veuillez consulter la télécommande Tutoriel vidéo, ou contactez-nous.

1. Déterminez l'emplacement du trou dans le mur pour le trou de montage de l'applique murale.	2. Percez le trou dans le mur a un toupie électrique.
3. Placez la vis d'expansion dans le trou	4. Fixez le support au mur.

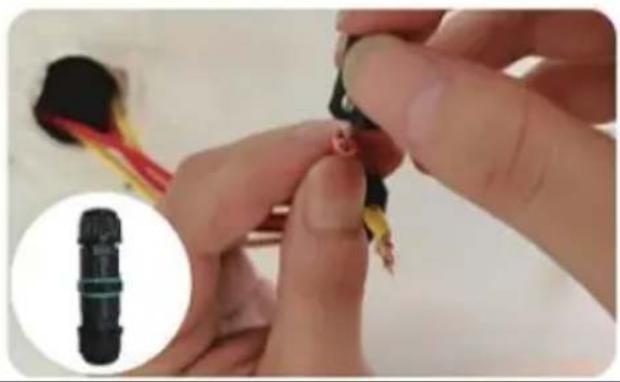

1. installer un connecteur étanche et connecter les fils.

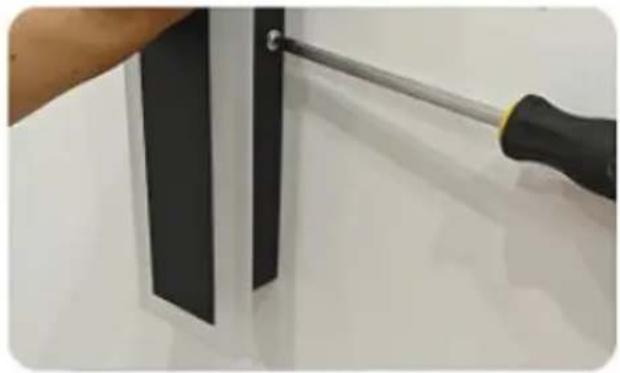

1. Fixez l'applique murale au mu avec vis à tête ronde.

Contrôleur LED Touch Dream-color

LED2020-RF-Touch

1. Paramètres de base :

Tension de fonctionnement : 5-24 V

Mode d'effet : 358 effets

Points de contrôle : jusqu'à 2048 pixels maximum

Portée de la télécommande : Version mini 30 mètres, Version boîtier plastiq 100 mètres

Mode batterie : 2 piles n° 7 (pile de la télécommande)

2. Instructions d'utilisation des touches :

: Mettre sous tension et hors tension

: Lecture automatique (à l'état d'arrêt. Appuyez longuement pendant 5 secondes pour accéder au menu de réglage des points de pixels et de la séquence RVB)

M+t : Mode+ M- : Mode-

S+ : Vitesse+ S- : Vitesse-

B+ : Luminosité+ B- : Luminosité-

Anneau de couleur : touchez l'anneau de couleur, la bande LED pour afficher la couleur correspondante.

Réglage du nombre de pixels : appuyez d'abord sur la touche « ON/OFF » pour éteindre l'appareil. Une fois l'appareil éteint, appuyez longuement sur la touche « A » pendant 5 secondes pour accéder au menu de réglage. Appuyez ensuite « M+ » et « M- » pour ajuster le nombre de pixels. Une fois le réglage effectué appuyez sur la touche « ON/OFF » pour enregistrer.

Réglage de l'ordre RVB : Si la couleur de la bande LED et celle de l'anneau de couleur ne correspondent pas, vous devez ajuster l'ordre RVB. La méthode de réglage est la même que pour le nombre de pixels. Appuyez d'abord sur la touc « ON/OFF » pour éteindre l'appareil. À l'arrêt, appuyez longuement sur la touche « A » pendant 5 secondes pour accéder au menu de réglage du nombre. Appuy ensuite sur la touche « B+ » pour ajuster l'ordre RVB jusqu'à ce que les 15 LE situées devant la bande soient rouge, vert et bleu. Une fois le réglage effectué, appuyez sur la touche « ON/OFF » pour enregistrer.

Fonction de correspondance individuelle de la télécommande : Appuyez longuement sur la touche bleue en haut de l'anneau de couleur pendant 5 secondes (sans bouger vers la gauche ou la droite) pour activer la fonction de correspondance individuelle de la télécommande. Une fois la correspondance réussie, la bande LED bleue clignote trois fois. Seule cette télécommande peut alors contrôler ce contrôleur.

Supprimer la fonction de correspondance de la télécommande : Dans tous les cas appuyez et maintenez la « touche jaune en bas » de l'anneau de couleur penda 5 secondes (sans secouer à gauche et à droite), supprimez la fonction de correspondance de la télécommande. Une fois la suppression réussie, le voyant jaune de la bande LED clignote trois fois. à ce moment, toutes les télécommande peuvent contrôler le contrôleur.

FC

Informations FCC :ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler droit de l'utilisateur à utiliser l'équipement !Cet appareil est conforme à la partie 15 de la réglementation FCC. So utilisation est soumise aux deux conditions suivantes :1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris celles qu

peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce pu non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Remarque : ce produit a été testé et jugé conforme aux limites d'un ap numérique de classe B conformément à la partie 15 des règles de la F Ces limites sont conçues pour fournir une protection raisonnable contre interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre des radiofréquences. S'il n'est installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation donnée. Si ce pro provoque des interférences nuisibles à la réception radio ou télévision, peut être vérifié en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Branchez le produit sur une prise d'un circuit différent de celui sur le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour ob de l'aide.

Avertissement - Pour réduire le risque de blessure, l'utilisateur d lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européen 2012/19/CE. Le symbole représentant une poubelle barrée indiqu que le produit doit faire l'objet d'une collecte sélective dans l'Un européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dépos dans un point de collecte pour le recyclage des appareils électret électroniques.

Modèle	Saisir	Sortir	Pouvoir	CCT
VB45-2	CA 90-265 V~0,25 A 50/60 Hz	DC24V=1A (0,5 A à 5°C)	12W	3000K
VB30-2			8W
VB35-2			10 W
VB20-1	CA 90-265 V~0,5 A 50/60 Hz	DC24V=0,5A (1A à 5°C)	6W
VB45-D-2	85-265 Vca 50/60 Hz Max : 0,5 A	100-200 V CC 220 mA ± 5 %	21W	2700K-6000K
VB55-D-2			27W
VB20-D-2	85-265 Vca 50/60 Hz Max : 0,2 A	50-84 VCC 220 mA ± 5 %	11W
VB35-D-2	85-265 Vca 50/60 Hz Max : 0,3 A	60-140 V CC 220 mA ± 5 %	18W
VB35-DRGB -2	CA 90-265 V~0,25 A 50/60 Hz	DC24V=1A (0,5 A à 5°C)	10 W
