SMS-038 - Dénudeuse de câbles Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SMS-038
Type de produit	Dénudeuse de câbles manuelle
Dimensions (L × l × H)	55,5 × 37 × 43 cm
Poids	25,5 kg
Plage de dénudage	Φ1,5 mm à Φ40 mm
Types de câbles compatibles	Fils de cuivre à un ou deux noyaux, câbles plats
Réglage de la profondeur de coupe	Par poignées M12 en entrée
Réglage de l'écartement des axes	0,3-0,6 mm pour fils fins
Entretien des lames	Affûtage avec pierre à huile fournie
Contenu de l'emballage	Manuel, gants, pierre à huile, lame de rechange
Alimentation	Manuelle (aucune source électrique)
Sécurité	Utiliser des gants, couper les têtes de câbles avant alimentation
Réparabilité	Lames et ressorts remplaçables, réglages possibles
Informations générales	Certificat d'assistance et garantie électronique disponible

FOIRE AUX QUESTIONS - SMS-038 Vevor

Comment régler la profondeur de coupe sur la dénudeuse SMS-038 ?

Utilisez les poignées M12 situées du côté de l'entrée. Serrez ou desserrez-les pour ajuster la pression des lames sur le câble.

Que faire si les fils restent bloqués dans la machine ?

Vérifiez si les ressorts des roues de pression sont trop serrés ; desserrez-les. Si le câble est trop huileux, essuyez-le avant de l'introduire.

Comment affûter les lames de la dénudeuse Vevor ?

Utilisez la pierre à huile fournie pour polir les lames. Veillez à ce qu'elles restent bien aiguisées pour une coupe nette.

Quels types de câbles peut-on dénuder avec le modèle SMS-038 ?

Cette machine accepte les fils de cuivre à un ou deux noyaux, ainsi que les câbles plats, dans un diamètre de 1,5 mm à 40 mm.

Pourquoi le plastique est dénudé mais les fils de cuivre ne sortent pas ?

Vérifiez 4 points : 1) Polissez l'axe du dessus avec la pierre à huile. 2) Resserez les ressorts si desserrés. 3) Pour les fils fins, ajustez l'écartement des axes à 0,3-0,6 mm. 4) Si les câbles sont chauds, attendez qu'ils refroidissent.

Comment remplacer une lame sur la dénudeuse SMS-038 ?

Dévissez les lames usagées et remplacez-les par les lames de rechange fournies. Assurez-vous de bien les fixer avant utilisation.

Puis-je utiliser la dénudeuse pour des câbles de gros diamètre ?

Oui, jusqu'à 40 mm. Insérez les gros câbles dans les trous d'alimentation larges correspondants.

Comment éviter d'abîmer les câbles lors du dénudage ?

Coupez la tête du câble avant de l'introduire et utilisez le trou d'alimentation adapté à son diamètre. Réglez la profondeur de coupe progressivement.

Que faire si les lames sont inclinées ?

Vérifiez si le dispositif de réglage central est desserré, puis ajustez les vis des deux côtés pour recentrer les lames.

La dénudeuse Vevor SMS-038 nécessite-t-elle une alimentation électrique ?

Non, c'est une machine entièrement manuelle. Aucune source d'énergie externe n'est requise.

MODE D'EMPLOI SMS-038 Vevor

Technique Certificat d'assistance et de garantie électronique

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous représente uniquement une estimation des économies dont vous pourriez bénéficier en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement en mesure d'économiser la moitié par rapport aux plus grandes marques.

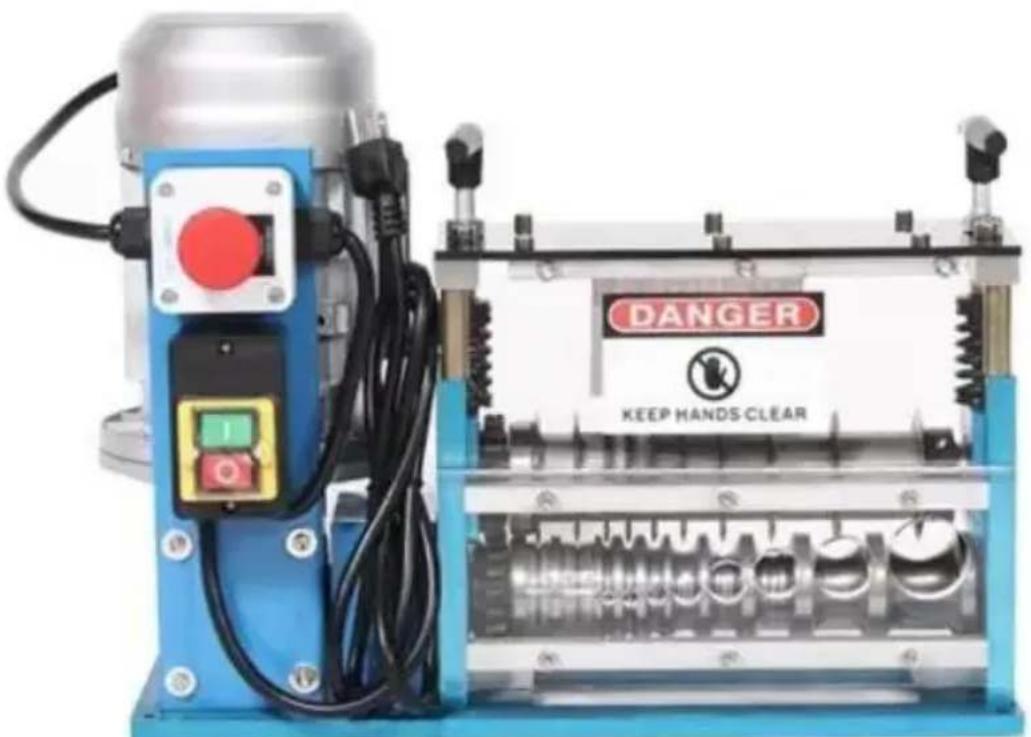

MODÈLE : SMS-038YKL

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet)

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INSTRUCTIONS

Plage de dénudage des fils : Φ1,5 mm ~ 40 mm

Cette machine est facile à utiliser et pratique à transporter, elle peut dénuder des fils de cuivre à un seul noyau, des fils de cuivre à deux noyaux. Dimensions : L 55,5 cm × l 37 cm × H 43 cm

Poids : 25,5 kg

Veuillez noter qu'il y aura quelques petites erreurs dans l'utilisation réelle.

1. Comparez les diamètres des câbles/fils avec les trous d'alimentation de la machine, en alimentant les câbles/fils un morceau à la fois. Avant d'alimenter les câbles/fils, veuillez couper la tête des câbles/fils, pour éviter les espaces causés aux lames.
2. Du côté de la sortie, si les coupures sur les câbles/fils sont trop profondes, veuillez vérifier les points ci-dessous : ① Veuillez ajuster les poignées du côté de l'entrée, les visser ou les desserrer. (poignées M12) ② Vérifiez si les câbles/fils sont dans la bonne position lorsque vous alimentez. ③ Assurez-vous que les lames sont bien aiguisées, sinon polissez-les avec la pierre à huile.
3. Du côté de la sortie, si vous constatez que le plastique (PVC) est dénudé, mais que les fils de cuivre ne peuvent pas être dégagés, veuillez vérifier les 4 points ci-dessous :

① Polissez l'axe du dessus avec une pierre à huile. ② Vérifiez si les ressorts sont desserrés ; si oui, vissez-les pour les resserrer.

③ Le diamètre des câbles/fils est trop petit, veuillez ajuster l'espace entre les deux axes à 0,3-0,6 mm. ④ Si les câbles/fils que vous souhaitez dénuder sont chauds, les fils de cuivre ne peuvent pas non plus être dénudés.

1. Si les câbles/fils sont bloqués dans les axes, veuillez vérifier les points ci-dessous :

① Si les ressorts des roues de pression sont trop serrés, desserrez-les. ② Il y a trop d'huile sur les câbles/fils, veuillez les essuyer.

1. Si vous utilisez les lames inclinées :

① Vérifiez si le dispositif de réglage central a été desserré. ② Réglez le centrage et la vis des deux côtés de celui-ci.

Assurez-vous que le diamètre des câbles/fils est similaire à celui des goulottes d'alimentation : les gros câbles/fils dans les grandes goulottes, les petits câbles/fils dans les petites goulottes, les câbles/fils plats dans les goulottes plates.

Ce produit est livré avec les éléments suivants : manuel, gants, bouchon d'huile et lame.

Certificat technique d'assistance et de garantie électronique www.vevor.com/support
