Type de produit	Mini support divisé
Marque	Vevor
Modèle	E043C-1
Dimensions du produit (mm)	850 × 430 × 600
Charge maximale (kg)	200
Charge maximale (lb)	441
Matériau principal	Acier
Nombre de poteaux verticaux	4
Nombre de poteaux de soutien	2
Nombre de bases	4
Boulons fournis	M8 × 25 mm (4), M8 × 16 mm (4)
Écrous fournis	Écrou autobloquant M8 (12), écrou borgne M8 (8)
Rondelles fournies	Rondelle élastique M8 (8), rondelle M8 (24)
Vis d'expansion fournies	M8 × 70 mm (4)
Clé fournie	Clé à fourche 10-13
Butées amortissantes	4
Utilisation prévue	Support pour unités split de climatisation
Installation	Montage au sol ou murale (avec vis d'expansion)
Entretien	Nettoyer avec un chiffon humide, vérifier régulièrement le serrage des boulons
Sécurité	Ne pas dépasser la charge maximale ; s'assurer que le support est bien fixé
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - E043C-1 Vevor

Quels modèles de support sont compatibles avec le E043C-1 ?

Ce support est conçu pour les unités split de climatisation. Il est compatible avec les modèles Vevor E043C-H, E043C-1 et E045C-H.

Quelle est la charge maximale supportée ?

La charge maximale est de 200 kg (441 lb) pour les modèles E043C-1 et E043C-H, et de 300 kg (661 lb) pour le modèle E045C-H.

Comment assembler le support ?

Insérez les plaques de pied dans les poteaux verticaux, puis fixez le cadre sur les quatre poteaux. Utilisez les boulons et écrous fournis. Serrez avec la clé à fourche 10-13.

Puis-je installer le support au mur ?

Oui, utilisez les vis d'expansion M8×70 fournies. Percez des trous au mur, insérez les chevilles puis vissez la base.

Le support est-il livré avec tous les accessoires nécessaires ?

Oui, le kit comprend le cadre, les poteaux, les bases, les boulons, écrous, rondelles, vis d'expansion, une clé et des tampons amortissants.

Quelles sont les mesures de sécurité à respecter ?

Lisez attentivement le manuel. Ne laissez pas les enfants jouer avec le produit. Ne dépassez pas la charge maximale. Assurez-vous que le support est solidement fixé.

Comment entretenir le support ?

Nettoyez régulièrement avec un chiffon humide. Vérifiez périodiquement le serrage des boulons et l'état des vis d'expansion.

Puis-je obtenir des pièces de rechange ?

Contactez le service technique Vevor via www.vevor.com/support pour commander des pièces détachées.

Le support est-il adapté pour une utilisation en extérieur ?

Il est conçu pour un usage intérieur ou extérieur, mais veillez à le protéger des intempéries et à utiliser des fixations résistantes à la corrosion.

Que faire si un boulon est manquant dans le kit ?

Vérifiez la liste des pièces dans le manuel. Si un composant manque, contactez le service client Vevor pour obtenir un remplacement.

MODE D'EMPLOI E043C-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.comport

MINI SUPPORT SPLIT

MODELE : E043C-H, E043C-1, E045C-H

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié ». « Moitié prix » ou toute autre expression similaire utilisée pourquament représente une estimation des économies que vous poursiez réaliser en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement. Toutes les catégories d'outils que nous proposons. Veuillez les variations. lorsque vous passez une commande chez nous si vous économisez réellement La moitié par rapport aux plus grandes marques.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

l'utilisation ou l'entretien de ce produit. Le non-respect de ces avertissements et

le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

Évitez que les enfants utilisent ce produit. Ce produit n'est pas un jouet. Ne le laissez pas les enfants pour jouer.

PARAMÈTRE TECHNIQUE

nom du produit	Mini support divisé
Modèle		E043C-1E043C-H	E045C-H
Taille du produit (mm)	850*430*600 850*430*40000*550*600
Charge maximale (kg/lb)	200/441	200/441	300/661

LISTE DES PAQUETS

Non.	Nom	Image	Qté
UN	Cadre		1
B	poteau vertical	###	4

VEVOR®

TOUGH TOOLS, HALF PRICE

MINI SUPPORT SPLIT

MODÈLE : E043C-H, E043C-1, E045CH

Des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter. Contactez-nous:

Assistance technique et certificat de garantie électronique

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel attentivement avant toute utilisation. VEVOR se réserve une interprétation claims de manuel d'utilisation. L'apparence du produit sera soumise aux

produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons pas si il y a des mises à jour technologiques ou logicielles surproduit.

-1-

C	poteau desoutien		2
D	Base		4
E	Boulqn M8*25mm	[7A76]	4
F	Écrou autobloquant M8	[GGGH]	12
G	Écrou borgne : M8		8
H	Rondelle élastique : M8		8
	Rondelle : M8		24
J	clé áfourche : 10-13	[22X8]	2
K	Boulon : M8*16mm		4
L	Vis d'expansion : M8*70		4
N	Tampon tampon		4
M	Manuel		1

-3-

Étape 1 : Insérez la plaque de pied dans le poteau vertical (B) et installérations.

Étape 2: Répétez l'étape 1, terminez l'installation des poteaux vertiféaux

Étape 3 : Installez le cadre (A) avec 4 poténeuricaux.

-4-

Étape 6 : Confirmez la position d'installation et marquez l'emplacement des trous, puis percez les trous. Enfoncez le tube en plastique de la vis d'expansion (L) dans le trou. Verrouillez la vis d'expansion avec la base.

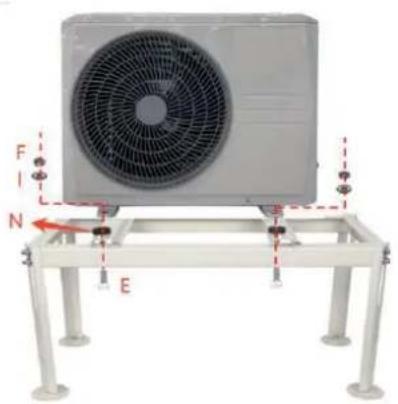

Étape 5 : Placez le tampon (N) sur le poteau de support, fixez l'AGampore

-5-

Fabricant: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Reçaisenzeni du Royousseni

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
