Producttype	Mini splitsteun
Merk	Vevor
Model	E043C-1
Productafmetingen (mm)	850 × 430 × 600
Maximale belasting (kg)	200
Maximale belasting (lb)	441
Hoofdmateriaal	Staal
Aantal verticale palen	4
Aantal steunpalen	2
Aantal voetplaten	4
Meegeleverde bouten	M8 × 25 mm (4), M8 × 16 mm (4)
Meegeleverde moeren	Zelfborgende moer M8 (12), dopmoer M8 (8)
Meegeleverde ringen	Veerring M8 (8), ring M8 (24)
Meegeleverde expansiebouten	M8 × 70 mm (4)
Meegeleverde sleutel	Steeksleutel 10-13
Dempingsaanslagen	4
Beoogd gebruik	Steun voor split airconditioning units
Installatie	Vloer- of wandmontage (met expansiebouten)
Onderhoud	Reinigen met een vochtige doek, regelmatig de bouten controleren op vastzitten
Veiligheid	Overschrijd de maximale belasting niet; zorg ervoor dat de steun goed vastzit
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - E043C-1 Vevor

Welke steunmodellen zijn compatibel met de E043C-1?

Deze steun is ontworpen voor split airconditioning units. Het is compatibel met de modellen Vevor E043C-H, E043C-1 en E045C-H.

Wat is de maximale ondersteunde belasting?

De maximale belasting is 200 kg (441 lb) voor de modellen E043C-1 en E043C-H, en 300 kg (661 lb) voor het model E045C-H.

Hoe monteer ik de steun?

Plaats de voetplaten in de verticale palen, bevestig vervolgens het frame op de vier palen. Gebruik de meegeleverde bouten en moeren. Draai vast met de steeksleutel 10-13.

Kan ik de steun aan de muur installeren?

Ja, gebruik de meegeleverde expansiebouten M8×70. Boor gaten in de muur, plaats de pluggen en schroef vervolgens de voet vast.

Wordt de steun geleverd met alle benodigde accessoires?

Ja, de kit bevat het frame, de palen, de voetplaten, bouten, moeren, ringen, expansiebouten, een sleutel en dempingskussens.

Welke veiligheidsmaatregelen moeten worden genomen?

Lees de handleiding aandachtig. Laat kinderen niet met het product spelen. Overschrijd de maximale belasting niet. Zorg ervoor dat de steun stevig is bevestigd.

Hoe onderhoud ik de steun?

Reinig regelmatig met een vochtige doek. Controleer periodiek de vastheid van de bouten en de staat van de expansiebouten.

Kan ik reserveonderdelen krijgen?

Neem contact op met de technische dienst van Vevor via www.vevor.com/support om reserveonderdelen te bestellen.

Is de steun geschikt voor buitengebruik?

Het is ontworpen voor binnen- of buitengebruik, maar zorg ervoor dat het wordt beschermd tegen weersinvloeden en gebruik corrosiebestendige bevestigingen.

Wat te doen als er een bout ontbreekt in de kit?

Controleer de onderdelenlijst in de handleiding. Als er een onderdeel ontbreekt, neem dan contact op met de klantenservice van Vevor voor een vervanging.

GEBRUIKSAANWIJZING E043C-1 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen aan te bieden. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen bij ons vergeleken met de grote topmerken en betekent niet per se dat u korting krijgt op alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst, of u daadwerkelijk bespaart. De helft vergeleken met de grote topmerken.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en

Het niet opvolgen van de instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Laat het niet toe kinderen om te spelen.

No.	Naam	Afbeelding	I bes van het
A	Kader		1
B	Verticale paal	wom	4

VEVOR®

TOUGH TOOLS, HALF PRICE

MINI SPLIT STAND

MODEL: E043C-H, E043C-1, E045C-

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op. Neem contact op via:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u gaat werken. VEVOR behoudt zich een duidelijke interpretatie van gebruikershandleiding. Het uiterlijk van het product is onderworpen aan het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologische of software-updates voor ons product zijn.

-1-

C	Steunpaal		2
D	Baseren		4
Ik	Bout M8*25mm	[XGTH]	4
F	Zelfborgende moerM8		12
G	Dopmoer: M8		8
H	Veerring: M8		8
I	Ring: M8		24
J	steeksleutel: 10-13		2
Ik	Bout: M8*16mm	[CZTX]	4
Ik	Expansieschroeven: M8*70		4
N	Bufferpad		4
M	Handmalig	[OKAY]	1

-3-

MONTAGE-INSTRUCTIES

Stap 1: Plaats de voetplaat in de verticale paal (B) en monteer de bevestigingsmiddelen.

Stap 2: Herhaal stap 1 en voltooi de installatie van de verticale palen.

Stap 3: Installeer het frame (A) met 4 verticale palen.

Stap 6: Bevestig de installatiepositie en markeer de gatenposities, boor vervolgens gaten. Hamer de plastic buis van de expansieschroef (L) in het gat. Zet de expansieschroef vast met de basis.

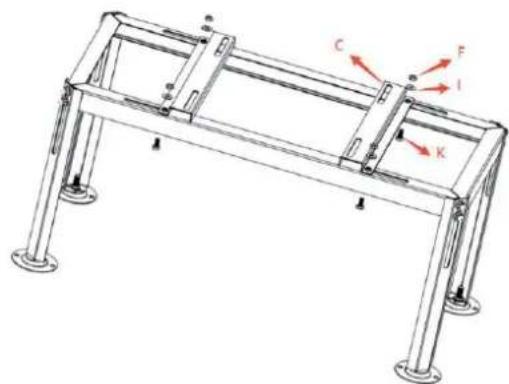

Stap 4: Installeer de steunpalen (C) op het frame.

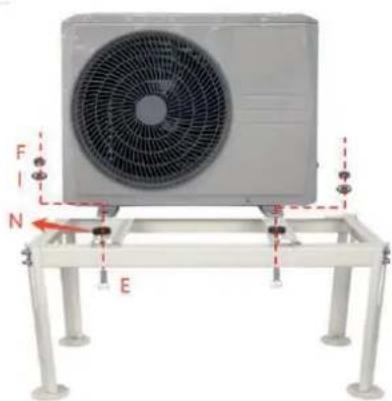

Stap 5: Plaats de buffermat (N) op de steunpaal en bevestig de buffer.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
