XSP-36 - Microscope Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	XSP-36 / XSP-36TV
Type de produit	Microscope biologique binoculaire
Grossissement total	40X à 2500X (XSP-36) ; 40X à 5000X (XSP-36TV avec lentille 2X optionnelle)
Oculaires	Champ large WF10X/18mm, connecteur 23,2 mm
Objectifs achromatiques	4X (NA 0,1), 10X (NA 0,25), 40X(S) (NA 0,65), 100X(S, huile) (NA 1,25) - filetage W4/5" x 1/36"
Tête binoculaire	Inclinée à 30°, rotation à 360°, distance interpupillaire réglable de 48 à 76 mm
Condenseur	Condenseur Abbe NA 1,25 avec diaphragme à iris et bouton de réglage
Système de mise au point	Réglages grossier (14 mm) et fin (1,3 mm) non coaxiaux
Platine	Platine mécanique double couche, taille 115 x 125 mm, déplacement 72 x 30 mm
Éclairage	LED lumière froide, haute luminosité, 20 mA / 3,0 V
Alimentation	Adaptateur secteur entrée 100-240 V AC, sortie 5 V DC / 1 A
Dimensions (approx.)	300 x 200 x 400 mm (estimées)
Poids (approx.)	4,5 kg (estimé)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et de l'alcool isopropylique ; ranger à l'abri de la poussière et de l'humidité
Sécurité	Ne pas regarder directement le soleil à travers l'oculaire ; utiliser l'adaptateur secteur fourni ; déconnecter l'alimentation avant nettoyage
Pièces détachées et réparabilité	Contactez le support Vevor pour les pièces détachées ; réparation par un technicien qualifié recommandée
Informations générales	Garantie électronique disponible sur www.vevor.com/support ; utilisation conforme à la notice d'origine

FOIRE AUX QUESTIONS - XSP-36 Vevor

Quel est le grossissement maximal du Vevor XSP-36 ?

Le grossissement standard est de 40X à 2500X. Avec la lentille 2X optionnelle (modèle XSP-36TV), vous pouvez atteindre 5000X.

Comment utiliser l'objectif à immersion d'huile 100X ?

Placez une goutte d'huile à immersion sur la lame, puis abaissez doucement l'objectif jusqu'à ce qu'il touche l'huile. Utilisez la mise au point fine pour obtenir une image nette. Nettoyez l'objectif après chaque utilisation.

Comment régler la distance interpupillaire ?

Écartez ou rapprochez les deux tubes oculaires jusqu'à ce que vous voyiez un seul cercle lumineux. La plage de réglage est de 48 à 76 mm.

Comment ajuster l'éclairage LED ?

L'intensité de la LED peut être réglée via le bouton de contrôle situé sur le socle. Tournez-le pour augmenter ou diminuer la luminosité.

Que faire si l'image est floue ?

Vérifiez d'abord que les oculaires et objectifs sont propres. Utilisez la molette de mise au point grossière pour approcher, puis la molette fine pour affiner. Assurez-vous que la lame est bien positionnée.

Comment nettoyer les lentilles du microscope ?

Utilisez un soufflet pour enlever la poussière, puis un chiffon microfibre imbibé d'alcool isopropylique. Essuyez délicatement en mouvements circulaires. Ne jamais utiliser de solvants agressifs.

Le microscope peut-il être utilisé avec un ordinateur ?

Seul le modèle XSP-36TV dispose d'une sortie vidéo (non spécifiée dans la notice). Pour une utilisation avec un ordinateur, vous aurez besoin d'un adaptateur pour caméra.

Quel type d'alimentation est requis ?

L'adaptateur secteur fourni accepte une entrée de 100-240 V AC et fournit une sortie de 5 V DC / 1 A. Utilisez uniquement l'adaptateur d'origine.

Comment entretenir le condenseur ?

Nettoyez régulièrement la lentille supérieure du condenseur avec un chiffon doux. Assurez-vous que le diaphragme à iris fonctionne correctement en l'ouvrant et le fermant.

Où puis-je trouver des pièces de rechange ?

Contactez le service client Vevor via www.vevor.com/support. Conservez toujours votre preuve d'achat pour la garantie.

MODE D'EMPLOI XSP-36 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économiez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

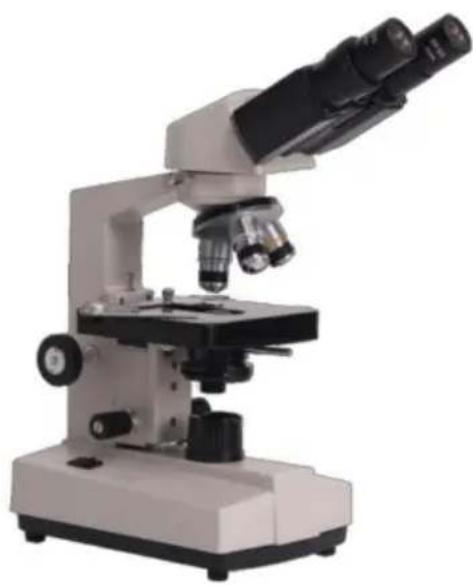

MICROSCOPE

MODEL: XSP-36 XSP-36TV

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologi ou logicielle de notre produit.

INSTRUCTIONS

PARAMÈTRES TECHNIQUES

1. Spécifications techniques

PrincipalParamètre	TotalGrossissement	40X~2500X (XSP-36)40X à 5000X (XSP-36TV)
	Longueur mécanique	mm distance	Objectif 160 conjuguée		185 mm
Observation	Jumelles articulées	Visionnage, 30°Incliné		Distance interpupillaire: 48 à 76 mm
	Tronculaire articulé	Affichage: 30°Incliné		Distance interpupillaire: 48 à 76 mm
Oculaire	Champ large: WF1 Ox/1 Bmm			Connecteur d'oculaire: 23,2 mm
	Champ large: WF25x/8mm
	Lentille de grossissement 2X (en option)
Objectif	Grossissement			N / A
	Objectif achromatique 4X			0,1
	1 objectif achromatique OX			0,25
	Objectif achromatique 40X(S)			0,65
	1 OOX(S, 0) Objectif achromatique			1,25
	Connecteur d'objectif: WJ 4/5"x1/36"
Condenseur	AbbéCondenseur	NA: 1,25, diaphragme à iris, bouton de réglage
Système de mise au point	Le réglage grossier et fin ne sont pas coaxiauxPlage grossière: 14 mm, Plage fine: 1,3 mm
Scène	Platine mécanique à double coucheTaille: 115 mm x 125 mm, plage de déplacement: 72 mm x 30 mm
Eclairage LED lumière froide source	Haute luminosité20 mA/3,0 V
Lumière source	Saisir	100-240 V CA
	Sortir	CC 5 V/1 A

PARTS LIST
