XRGY338 - Kit de réparation d'outils Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de réparation de filetage
Marque	Vevor
Modèle	XRGY338
Contenu du kit	294 inserts filetés (147 métriques + 147 pouces), 10 tarauds, 10 outils d'installation, 10 forets hélicoïdaux, 1 clé hexagonale, 1 étui de rangement
Pas de filetage métrique	M5 x 0,8 / M6 x 1,0 / M8 x 1,25 / M10 x 1,5 / M12 x 1,75
Pas de filetage pouces	1/4"-20 / 5/16"-18 / 3/8"-16 / 7/16"-14 / 1/2"-13
Nombre d'inserts métriques	147 pièces : 30 M5, 40 M6, 40 M8, 25 M10, 12 M12
Nombre d'inserts pouces	147 pièces : 30 1/4", 40 5/16", 40 3/8", 25 7/16", 12 1/2"
Tarauds inclus	10 tarauds (5 métriques + 5 pouces)
Forets hélicoïdaux	10 forets (5 métriques + 5 pouces)
Matériau des inserts	Acier inoxydable
Utilisation	Réparation de filetages endommagés dans divers matériaux
Alimentation	Aucune (outil manuel)
Fonctions principales	Forage, taraudage, installation d'inserts, retrait des tiges
Entretien et nettoyage	Nettoyer après usage, éviter l'exposition prolongée au soleil
Sécurité	Lire les instructions, porter des équipements de protection, ne pas utiliser si endommagé, travailler dans un environnement sûr
Pièces détachées et réparabilité	Inserts et outils disponibles séparément ; garantie électronique sur vevor.com/support
Informations générales	Fabriqué par Shanghai Muxin Muye Co., Ltd. Assistance technique : www.vevor.com/support

FOIRE AUX QUESTIONS - XRGY338 Vevor

Comment utiliser le kit de réparation de filetage Vevor XRGY338 ?

Forer le trou endommagé avec le foret approprié, tarauder avec le taraud correspondant, installer l'insert avec l'outil d'installation, puis retirer la tige avec l'outil de rupture.

Quels types de filetages peut-on réparer avec ce kit ?

Le kit permet de réparer les filetages métriques (M5 à M12) et pouces (1/4 à 1/2 UNC).

Le kit est-il adapté aux bougies d'allumage ?

Oui, avec le taraud spécial pour bougie d'allumage, aucun pré-perçage n'est nécessaire.

Comment retirer la tige après installation de l'insert ?

Utiliser l'outil de rupture de tige fourni. Pour les grandes tailles, une pince à long bec peut être utilisée.

Faut-il utiliser de l'huile de coupe ?

Oui, il est recommandé d'utiliser une huile de coupe appropriée lors du taraudage pour faciliter l'opération et prolonger la durée de vie de l'outil.

Les inserts sont-ils plus résistants que le filetage d'origine ?

Oui, en raison des tolérances étroites et exactes, le nouveau filetage est normalement plus résistant que l'original.

Comment entretenir le kit ?

Nettoyer les outils après chaque usage et éviter l'exposition prolongée au soleil pour prévenir le vieillissement des pièces en plastique.

Quelles précautions de sécurité observer ?

Porter des vêtements adaptés, attacher les cheveux longs, ne pas utiliser d'outils endommagés, et travailler dans un environnement sûr et stable.

Combien d'inserts sont inclus dans le kit XRGY338 ?

Le kit contient 294 inserts au total : 147 métriques et 147 pouces, répartis en 5 tailles chacun.

Où trouver l'assistance technique et la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI XRGY338 Vevor

35 pezzi M5 x 0,8 x 6,7 mm

30 pezzi M5 x 0,8 x 6,7 mm

Assistance technique et certificat de garantie électronique www.vevor.com/suppor

Kit de réparation de filetage

Merci beaucoup d'avoir choisi ce kit de réparation de filetag

- Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT:

Assurer la santé et la sécurité, les autorités locales et les pratiques générale l'atelier

les réglementations sont respectées lors de l'utilisation des outils.

* NE PAS utiliser d'outils s'ils sont endommagés.
* Maintenir les outils en bon état et propres pour des performances optimales plus sûres.
* Si le véhicule sur lequel travailler est surélevé, assurez-vous qu'il est correctement soutenu par des chandelles ou des rampes et des cales.
* Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de b'amples et n'attachez pas les cheveux longs.
* Tenez compte de tous les outils et pièces utilisés.
* Si vous travaillez à l'extérieur du véhicule, assurez-vous que le lieu de traversé sécurisé et stable.
* N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments intoxicants.

MODEL AND PARAMETERS

XRGZ166 : Métrique, contient 166 pièces Kit de réparation de filetage

5 tarauds ( M5x 0,8 , M6x 1,0 , M8x 1,25 , M10x 1,5 , M12x 1,75 )

Outil d'installation 5 pièces

Outil de goupille de rupture 5 pièces

5 pièces Foret hélicoïdal (5,2 mm, 6,3 mm, 8,3 mm, 10,5 mm, 12,5 mm)
1 clé hexagonale.
1 étui de rangement
1 45 inserts filetés ( métriques ). :
35 pièces M5 x 0,8 x 6,7 mm
35 pièces M6 x 1,0 x 8,0 mm
35 pièces M8 x 1,25 x 10,8 mm
28 pièces M10 x 1,5 x 13,5 mm
12 pièces M12 x 1,75 x 16,3 mm

XRYZ131 : SAE ( pouces) , UNC , contient 131 pièces Kit de réparation filetage ,

5 tarauds ( 1/4 " -20 , 5/16 " -18 , 3/8 " -16 , 7/16 " -14 , 1/2 " -13 )

Outil d'installation 5 pièces

Outil de goupille de rupture 5 pièces

Foret hélicoïdal 5 pièces ( pouces 17/64, 21/64, 25/64, 29/64, 17/32)

1 clé hexagonale.

1 étui de rangement

1 insert de fil de 10 pouces :

25 pièces 1/4"-20

25 pièces 5/16"-18

25 pièces 3/8"-16

25 pièces 7/16"-14

10 pièces 1/2"-13

XRGY338 contient tous les tarauds et outils d'installation, l'outil de goupille rupture, le foret hélicoïdal, la clé hexagonale du XRGY338 et du XRGZ166 inserts filetés comme suit :

pcs-147 Métrique Inserts filetés :

30 pièces M5 x 0,8 x 6,7 mm

40 pièces M6 x 1,0 x 8,0 mm

40 pièces M8 x 1,25 x 10,8 mm

25 pièces M10 x 1,5 x 13,5 mm

12 pièces M12 x 1,75 x 16,3 mm

Boîte de 5 pièces

pcs-147 pouces Inserts filetés :

30 pièces 1/4 " -20

40 pièces 5/16 " -18

40 pièces 3/8 " -16

25 pièces 7/16 " -14

12 pièces 1/2 " -13

Boîte de 5 pièces

ASSEMBLY AND USE

FORAGE

Nettoyez le fil endommagé avec une perceuse standard.

Jusqu'à M12 (1/2"), les KITS incluent le foret approprié.

Pour réparer le filetage d'une bougie d'allumage, aucun pré-perçage n' nécessaire si vous utilisez le taraud spécial pour bougie d'allumage.

Veuillez faire attention au fait que pour les tarauds sans cannelure, d'trous plus grands sont nécessaires.

VÉRIFIER

Vérifiez que le filetage et le pas du taraud et du boulon corresponde

TAPOTEMENT

Utilisez les tarauds spéciaux V-COIL pour couper le filetage de mainti dans le trou dégagé. Il est recommandé d'utiliser une huile de coupe appropriée.

INSTALLER L'INSERT

Placez l'insert sur l'outil d'installation et positionnez l'anneau réglable d manière à ce que la tige de l'insert soit centrée dans la fente de la Enroulez l'insert avec une légère pression vers le bas jusqu'à un den sous la surface. Ne travaillez pas dans le sens inverse du filetage c-tige pourrait casser.

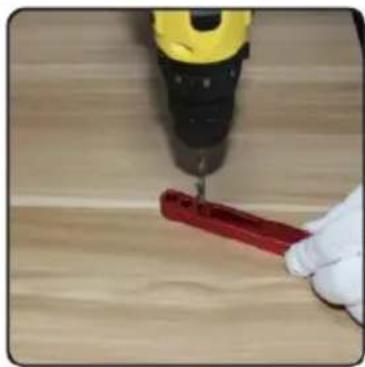

RETRAIT DES TANGS

Après avoir terminé, soulevez l'outil d'installation et utilisez l'outil de ru

de soie pour retirer la soie. Pour les tailles plus grandes et les robin bougie d'allumage, utilisez une pince à long bec pour retirer la tige. raison des tolérances étroites et exactes, le nouveau filetage est normalement plus résistant que celui d'origine.

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NS 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Assistance technique et certificat de garantie électronique www.vevor.com/support
