XRGY338 - Kit de reparación de herramientas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de reparación de roscas
Marca	Vevor
Modelo	XRGY338
Contenido del kit	294 insertos roscados (147 métricos + 147 pulgadas), 10 machos de roscar, 10 herramientas de instalación, 10 brocas helicoidales, 1 llave hexagonal, 1 estuche de almacenamiento
Paso de rosca métrico	M5 x 0,8 / M6 x 1,0 / M8 x 1,25 / M10 x 1,5 / M12 x 1,75
Paso de rosca pulgadas	1/4\"-20 / 5/16\"-18 / 3/8\"-16 / 7/16\"-14 / 1/2\"-13
Número de insertos métricos	147 piezas: 30 M5, 40 M6, 40 M8, 25 M10, 12 M12
Número de insertos pulgadas	147 piezas: 30 1/4\", 40 5/16\", 40 3/8\", 25 7/16\", 12 1/2\"
Machos de roscar incluidos	10 machos de roscar (5 métricos + 5 pulgadas)
Brocas helicoidales	10 brocas (5 métricas + 5 pulgadas)
Material de los insertos	Acero inoxidable
Uso	Reparación de roscas dañadas en diversos materiales
Alimentación	Ninguna (herramienta manual)
Funciones principales	Perforación, roscado, instalación de insertos, extracción de vástagos
Mantenimiento y limpieza	Limpiar después del uso, evitar la exposición prolongada al sol
Seguridad	Leer las instrucciones, usar equipo de protección, no usar si está dañado, trabajar en un entorno seguro
Piezas de repuesto y reparabilidad	Insertos y herramientas disponibles por separado; garantía electrónica en vevor.com/support
Información general	Fabricado por Shanghai Muxin Muye Co., Ltd. Asistencia técnica: www.vevor.com/support

Preguntas frecuentes - XRGY338 Vevor

¿Cómo usar el kit de reparación de roscas Vevor XRGY338?

Perfore el agujero dañado con la broca adecuada, rosca con el macho de roscar correspondiente, instale el inserto con la herramienta de instalación y luego retire el vástago con la herramienta de rotura.

¿Qué tipos de roscas se pueden reparar con este kit?

El kit permite reparar roscas métricas (M5 a M12) y pulgadas (1/4 a 1/2 UNC).

¿El kit es adecuado para bujías de encendido?

Sí, con el macho de roscar especial para bujías, no es necesario ningún pre-perforado.

¿Cómo retirar el vástago después de la instalación del inserto?

Utilice la herramienta de rotura de vástago suministrada. Para tamaños grandes, se pueden usar alicates de punta larga.

¿Es necesario usar aceite de corte?

Sí, se recomienda usar un aceite de corte adecuado durante el roscado para facilitar la operación y prolongar la vida útil de la herramienta.

¿Los insertos son más resistentes que la rosca original?

Sí, debido a las tolerancias estrechas y exactas, la nueva rosca es normalmente más resistente que la original.

¿Cómo mantener el kit?

Limpiar las herramientas después de cada uso y evitar la exposición prolongada al sol para prevenir el envejecimiento de las piezas de plástico.

¿Qué precauciones de seguridad tomar?

Usar ropa adecuada, atar el cabello largo, no usar herramientas dañadas y trabajar en un entorno seguro y estable.

¿Cuántos insertos se incluyen en el kit XRGY338?

El kit contiene 294 insertos en total: 147 métricos y 147 pulgadas, distribuidos en 5 tamaños cada uno.

¿Dónde encontrar asistencia técnica y garantía?

La asistencia técnica y el certificado de garantía electrónica están disponibles en el sitio web www.vevor.com/support.

MANUAL DE USUARIO XRGY338 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Kit de reparación de roscas

Muchas gracias por elegir este kit de reparación de hilos.

- Lea todas las instrucciones antes de usarlo. La información le ayud conseguir los mejores resultados posibles.

Los productos incluidos en este catálogo pueden tener un color difere al del artículo real.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA:

Garantizar la salud y la seguridad, las autoridades locales y las prácticas generales del taller.

Se respetan las normas al utilizar herramientas.

* NO utilice herramientas si están dañadas.
* Mantenga las herramientas en buenas y limpias condiciones para un rendimiento mejor y más seguro.
* Si el vehículo en el que se va a trabajar está elevado, asegúrese de qué adecuadamente apoyado con caballetes o rampas y calzos.
* Llevar ropa adecuada para evitar enganchones. No use joyas sueltas ni re-cabello largo.
* Cuenta de todas las herramientas y piezas que se utilizan.
* Si trabaja fuera del vehículo, asegúrese de que el lugar de trabajo sea se estable.
* No utilice estas herramientas si está cansado o bajo la influencia del alcol drogas o medicamentos intoxicantes.

MODEL AND PARAMETERS

XRGZ166: Métrico, contiene 166 piezas. Kit de reparación de roscas

Grifo de tornillo de 5 piezas ( M5x 0,8 , M6 x 1,0 , M8x 1,25 , M10x 1,5 1,75 )

5 herramientas de instalación.

5 uds. Herramienta de pasador de rotura
5 piezas Broca helicoidal (5,2 mm, 6,3 mm, 8,3 mm, 10,5 mm, 12,5 mm)
1 llave hexagonal.
1 Uds. Estuche de almacenamiento
1 45 insertos de rosca de alambre ( métrico ). :
35 piezas M5 x 0,8 x 6,7 mm
35 piezas M6 x 1,0 x 8,0 mm
35 piezas M8 x 1,25 x 10,8 mm
28 piezas M10 x 1,5 x 13,5 mm
12 piezas M12 x 1,75 x 16,3 mm

XRYZ131: SAE (pulgadas), UNC, contiene 131 piezas Kit de reparació roscas.
Grifo de tornillo de 5 piezas ( 1/4 " -20 , 5/16 " -18 , 3/8 " -16 , 7/16 "-13 ) 5 herramientas de instalación. 5 uds. Herramienta de pasador de rotura 5 brocas helicoidales ( pulgadas 17/64,21/64,25/64,29/64,17/32). 1 llave hexagonal. 1 Uds. Estuche de almacenamiento 1 inserciones de rosca de alambre de 10 piezas en pulgadas : 25 piezas 1/4"-20 25 piezas 5/16"-18 25 piezas 3/8"-16 25 piezas 7/16"-14 10 piezas 1/2"-13

XRGY338 contiene todos los machos de roscar y herramientas de instalación herramienta de pasador de rotura, taladro helicoidal, llave hexagonal de XRGY338 y XRGZ166, los insertos de rosca de alambre de la siguiente mar piezas-147 métrico Insertos de hilo de alambre :

30 piezas M5 x 0,8 x 6,7 mm

40 piezas M6 x 1,0 x 8,0 mm

40 piezas M8 x 1,25 x 10,8 mm

25 piezas M10 x 1,5 x 13,5 mm

12 piezas M12 x 1,75 x 16,3 mm

caja de 5 piezas

Piezas-insertos de rosca de alambre de 147 pulgadas :

30 piezas 1/4 " -20

40 piezas 5/16 " -18

40 piezas 3/8 " -16

25 piezas 7/16 " -14

12 piezas 1/2 " -13

caja de 5 piezas

ASSEMBLY AND USE

PERFORACIÓN

Limpie el hilo dañado con un taladro estándar.

Hasta M12 (1/2") los KITS incluyen el taladro correcto.

Para reparar la rosca de una bujía, no es necesario realizar una perforación previa si se utiliza el grifo especial para bujías. Preste at a que para los grifos sin flauta se requieren orificios más grandes.

CONTROLAR

Compruebe que la rosca y el paso del grifo y el perno coincidan.

TOCANDO

Utilice los V-COIL-Taps especiales para cortar la rosca de sujeción er orificio limpiado. Se recomienda utilizar un aceite de corte adecuado.

INSTALE EL INSERTO

Coloque el inserto en la herramienta de instalación y coloque el anillo ajustable de modo que la espiga del inserto quede centrada en la ra de la espiga. Enrolle el inserto con una ligera presión hacia abajo ha media vuelta por debajo de la superficie. No trabaje en dirección con a la rosca, ya que la espiga podría romper.

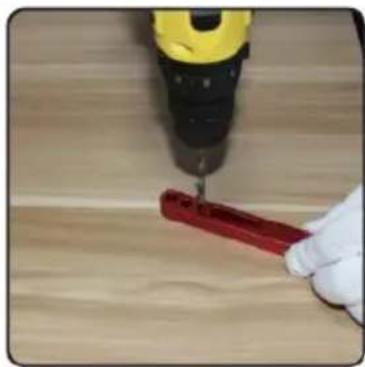

ELIMINACIÓN DE ESPIGA

Después de terminar, levante la herramienta de instalación y use la

herramienta para romper la espiga para quitar la espiga. Para tamaño más grandes y machos de bujía, utilice unos alicates de punta larga quitar la espiga. Debido a las tolerancias estrechas y exactas, la nue rosca normalmente es más fuerte que la original.

1. Evite la exposición prolongada al sol para evitar el envejecimiento.

Fabricante : Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
