NY6073 - Rampe Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rampe de chargement
Marque	Vevor
Modèle	NY6073
Capacité de charge maximale (par pièce)	3000 lb (1361 kg)
Nombre de rampes dans l'ensemble	2
Dimensions (L x l x h) par pièce	1830 x 380 x 63 mm
Poids net par pièce	11,2 kg
Matériau principal	Acier
Usage prévu	Chargement de VTT, motos, tondeuses à gazon et autres équipements sur roues sur remorques ou camions
Installation	Placer la languette (lèvre inclinée) sur le hayon, fixer les sangles de sécurité (non incluses) à des points d'ancrage solides
Sécurité	Moteur éteint, frein de stationnement serré, roues calées, rampes propres et sèches
Entretien	Nettoyer après usage, vérifier et resserrer les boulons régulièrement
Pièces détachées	Contacter le support technique Vevor
Réparabilité	Contacter le support technique Vevor
Fabricant	Shanghai Muxin Muye Co., Ltd., Shanghai, Chine
Importateur (Australie)	SIHAO PTY LTD, 1 Rokeva Street, Astwood NSW 2122
Importateur (États-Unis)	Sanven Technology Ltd., 60329 Francfort-sur-le-Main
Support technique	www.vevor.com/support

FOIRE AUX QUESTIONS - NY6073 Vevor

Quelle est la capacité de charge maximale de la rampe NY6073 ?

La capacité de charge maximale par pièce est de 3000 lb (1361 kg). Ne jamais dépasser cette limite.

Quelles sont les dimensions de la rampe NY6073 ?

Chaque rampe mesure 1830 mm de long, 380 mm de large et 63 mm de haut.

Quels types de véhicules puis-je charger avec ces rampes ?

Ces rampes sont conçues pour les motos tout-terrain à 2 roues et les VTT à 4 roues. Ne pas utiliser pour des véhicules à 3 roues ou plus larges que la rampe.

Comment installer correctement les rampes sur un camion ?

Placez la languette (lèvre inclinée) de chaque rampe sur le hayon, le bord orienté vers le bas. Fixez des sangles de sécurité (non incluses) à des points d'ancrage solides sur le châssis. Tirez les rampes vers l'arrière jusqu'à ce que les sangles soient tendues.

Les sangles de sécurité sont-elles incluses avec le produit ?

Non, les sangles de sécurité ne sont pas fournies. Il est obligatoire d'utiliser des sangles adaptées pour éviter tout mouvement des rampes.

Comment charger un VTT en toute sécurité ?

Éteignez le moteur du véhicule, serrez le frein de stationnement et calez les roues. Poussez lentement le VTT centré sur les rampes avec deux adultes. Utilisez le frein si nécessaire pour contrôler la vitesse. Ne conduisez jamais le VTT sur les rampes.

Puis-je charger un véhicule à trois roues avec cette rampe ?

Non, les rampes sont destinées uniquement aux motos à 2 roues et VTT à 4 roues. L'utilisation avec un véhicule à 3 roues est interdite.

Comment entretenir les rampes ?

Après chaque utilisation, nettoyez les rampes pour enlever l'huile, la graisse ou la saleté. Vérifiez et resserrez régulièrement tous les boulons. Rangez dans un endroit sec.

Que faire si les rampes se déforment ?

La déformation indique une surcharge. Assurez-vous que le poids ne dépasse pas la capacité maximale. Si la déformation persiste, cessez d'utiliser les rampes et contactez le support technique.

Où puis-je obtenir du support technique ou une assistance ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI NY6073 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MANUEL D'UTILISATION DE LA RAMPE

MODÈLE : NY6076/NY6073/NY6075/UT-6806

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

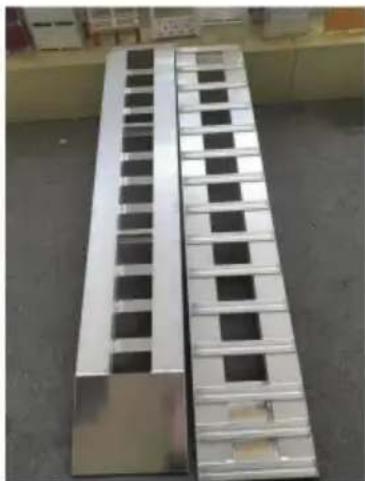

RAMPE

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Lisez attentivement les instructions avant d'utiliser l'appareil

Catalogue

1. Paramètres techniques
2. Précautions de sécurité
3. Enregistrez ces instructions
4. Analyse des défauts courants

1. Paramètres techniques

Modèle	NY6076	NY6073	NY6075	UT-6806
Charge maximale Roulement (Lbs/Pcs)	5000	3000	3000	1500
Quantité, pcs)	2	2	2	1
Taille du produit (Mm/pièces)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Poids net (Kg/pièces)	25.2	11.2	18.2	18.2

2. Précautions de sécurité

Lisez TOUTES LES INFORMATIONS DE SÉCURITÉ IMPORTANTES section au début de ce manuel comprenant tout le texte sous les sous-titres avant de configurer ou d'utiliser ce produit.

AVERTISSEMENT

POUR ÉVITER DES BLESSURES GRAVES :

Avant de charger ou de décharger, éteignez le moteur du véhicule, mettez sa transmission en prise ou se garer, engager son frein d'urgence et bloquer ses roues. Assurez-vous que les rampes sont propres et secs avant le chargement ou le déchargement.

Les instructions sont les suivantes :

1. Le boulon doit être inséré et serré à la main à travers la charnière du barillet.

2. La surface de la rampe doit être sèche, propre et exempte d'huile ou de graisse.

3. Garez le véhicule ou la remorque sur un sol plat et ferme, assurez-vous que le véhicule est GARÉ avec le frein d'urgence/de stationnement est activé et le moteur est coupé.

4. Placez des rampes sur le hayon ou la remorque pour s'adapter à l'empattement du chargement du véhicule.
5. Assurez-vous que la plaque ou les doigts de la rampe sont bien en place.
6. Installez et fixez les sangles de sécurité. Une illustration de la façon de sécuriser les sangles de sécurité est la suivante : (Applicable uniquement aux modèles UT-6806)

1. TOUJOURS attacher la ou les sangles de sécurité. Assurez-vous que la sangle est correctement ajustée pour longueur pour éviter le rebond de la rampe de chargement.
2. Assurez-vous que la sangle de sécurité ne permet pas le mouvement vers l'arrière de la rampe de chargement.

Utilisation de la moto :

1. Ne conduisez JAMAIS une moto ou tout autre équipement motorisé sur un rampe de chargement à un seul coureur.
2. Poussez lentement la machine sur les rampes EN VOUS ASSURANT QUE LES PNEUS SONT CENTRÉS SUR LA RAMPE À TOUT MOMENT. (Il est recommandé d'être deux personnes adultes ou plus pour chargement)
3. 1L'accélération doit être lente, contrôlée et constante. L'opérateur doit garder le contrôle des machines à tout moment pendant le chargement et le déchargement.
4. Utilisez le frein si nécessaire pour contrôler votre vitesse pendant le déchargement. Soudain ou un freinage ou une accélération irrégulière entraînera l'éloignement des rampes du hayon ou remorque ou même casser la rampe.

Utilisation du VTT :

1. Ayez toujours un deuxième adulte à surveiller pour le passager lors du chargement.

2. Conduisez lentement la machine sur les rampes EN VOUS ASSURANT QUE LES PNEUS SONT CENTRÉS SUR LA RAMPE À TOUT MOMENT.

3. L'accélération doit être lente, contrôlée et constante. L'opérateur doit rester
   en contrôle des machines à tout moment pendant le chargement et le déchargement.

4. Utilisez le frein si nécessaire pour contrôler votre vitesse pendant le déchargement. Soudain ou
   un freinage ou une accélération irrégulière entraînera l'éloignement des rampes du hayon ou
   remorque ou même casser la rampe.

AVERTISSEMENT – NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DU RAMPES. À UTILISER À VOS RISQUES ET PÉRILS.

Le non-respect de ces procédures peut entraîner des dommages aux machines, des blessures ou la mort. Le vendeur n'est pas responsable de la mauvaise utilisation ou des dommages subis lors de l'utilisation des rampes.

3. Enregistrez ces instructions

1. Les rampes reposeront sur le hayon et les deux rampes doivent être sèches et propres.
   Vérifiez et serrez tout matériel desserré.
2. Placez la languette (lèvre inclinée) des rampes sur le hayon. Le bord de la langue doit
   face vers le bas (voir Assemblage) et touchez entièrement le hayon du camion. Prolongez la sécurité
   Chaîne (non incluse) sur chaque rampe jusqu'à l'intérieur du plateau du camion ; fixez chaque
   Chaîne de sécurité à un point de fixation sécurisé sur le châssis du camion.
3. Tirez les rampes de chargement vers l'arrière jusqu'à ce que les chaînes soient tendues. Toute la partie de la langue
   des rampes doivent s'adapter au hayon ; sinon, ajustez les chaînes de sécurité en conséquence
   ou des chaînes plus courtes doivent être utilisées.

Chargement et déchargement de VTT sur roues

AVERTISSEMENT

- Ces rampes sont destinées aux motos tout-terrain à 2 roues et aux VTT à 4 roues.

seulement. N'utilisez pas ces rampes pour charger/décharger des véhicules à 3 roues.

N'utilisez pas ces rampes pour charger ou décharger un véhicule plus large que la rampe. • N'utilisez pas ces rampes pour charger ou décharger un véhicule transportant du matériel sur son supports.

- N'utilisez pas ces rampes si le hayon du véhicule en cours de chargement ou de déchargement est supérieure à la moitié de la longueur de chaque rampe.

AVERTISSEMENT! POUR ÉVITER DES BLESSURES GRAVES : Conduire un VTT tout en le chargement ou le déchargement est dangereux et ne doit pas être tenté.

AVERTISSEMENT! Soyez conscient du chargement dynamique!

Un mouvement soudain de la charge peut créer brièvement une charge excessive provoquant la défaillance des rampes.

AVERTISSEMENT! POUR ÉVITER DES BLESSURES GRAVES : Toutes les personnes non impliquées dans

le processus doit se tenir à l'écart des rampes et du camion. Assurez-vous qu'aucun animal domestique ne se trouve à proximité.

Chargement à l'aide d'un treuil (non inclus)

1. Le treuil et les points de connexion de montage doivent tous avoir une capacité appropriée pour tirer le VTT sur les rampes en toute sécurité.
2. Configuration du treuil monté sur VTT : Déroulez le câble du treuil et attachez-le à un emplacement de montage sécurisé sur le camion, à la même hauteur que le treuil sera après le VTT a été chargé.
3. Configuration du treuil monté sur camion : fixez le câble à la partie avant inférieure du cadre.
4. Pendant que vous utilisez le treuil, tenez-vous en retrait et sur le côté du VTT, avec les véhicule entre vous et le câble du treuil.
5. Actionnez le treuil pour charger lentement le VTT sur le véhicule.

Déchargement

AVERTISSEMENT! POUR ÉVITER LES GRAVES

BLESSURE : Conduire un VTT pendant le déchargement est dangereux et ne devrait pas être tenté.

1. Demandez à un assistant de surveiller les languettes de la rampe pour déceler tout glissement sur le hayon.
2. Installez les rampes sur la plate-forme du camion comme expliqué sous Fonctionnement. Supprimer toute cravate sangles de descente et fixation de l'équipement du VTT.

AVERTISSEMENT! POUR ÉVITER LES GRAVES

BLESSURE : Assurez-vous que le VTT à 4 roues est centré sur les rampes.

1. Tout en restant à l'écart du VTT, démarrez le moteur, desserrez le frein de stationnement, mettez le transmission en marche arrière et assurez-vous que les roues sont en ligne droite avec le rampes. Tout en maintenant le frein, placez-vous devant le VTT.
2. Relâchez le frein et poussez le VTT pour le faire démarrer sur les rampes. Permettre Si le VTT roule naturellement, n'essayez pas de le diriger ou d'appliquer les freins. Si ça s'arrête lorsque vous êtes sur les rampes, donnez-lui doucement les gaz pour le faire reculer des rampes.

Chargement de vélos à 2 roues

1. N'essayez pas de charger seul une moto tout-terrain ou autre moto à 2 roues. Avoir un assistance d'un adulte qualifié.
2. Alignez le vélo à 2 roues avec l'une des rampes.
3. Lorsqu'une personne pousse lentement le vélo sur la rampe, une aide doit être présente. plateau du véhicule de traction à la fois pour guider et pour freiner s'il est nécessaire de arrêtez le vélo lorsqu'il est sur la rampe. Avoir une personne avec la main sur le vélo frein à main pour plus de sécurité.
4. Une fois que la personne à l'intérieur du plateau du camion a saisi les barres de poignée, appliquez le freinez et stabilisez le vélo pendant que l'autre personne se déplace derrière le vélo (mais en route vers d'un côté) et le pousse jusqu'au fond du camion.

REMARQUE : Bien que la plupart des motos tout-terrain soient suffisamment légères pour pouvoir être chargées en toute sécurité par deux personnes, une troisième personne peut rendre le travail plus facile et plus sûr.

1. Une fois le vélo chargé en toute sécurité, fixez-le avec quatre sangles d'arrimage (non incluses), une de chaque côté de l'avant et une de chaque côté à l'arrière du vélo.

Déchargement de vélos à 2 roues

1. Placez la rampe contre le hayon du camion derrière le pneu arrière du vélo et attachez la chaîne de sécurité à la plate-forme du camion.
2. Retirez les sangles d'arrimage (non incluses).

4. Analyse des défauts courants

phénomène de défaut	cause de l'échec	solution
L'échelle déformation	Le poids réel de la charge dépasse le poids maximum charge de produit	Le poids réel de la charge ne dépasse pas le poids maximum charge de produit

Domaine d'application

Construisez un accès pour les VTT, UTV, motos, tondeuses à gazon et autres équipements sur roues. conduire sur des remorques ou des camions
