NY6073 - Rampa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Rampa załadowcza
Marka	Vevor
Model	NY6073
Maksymalna nośność (na sztukę)	3000 funtów (1361 kg)
Liczba ramp w zestawie	2
Wymiary (dł. x szer. x wys.) na sztukę	1830 x 380 x 63 mm
Masa netto na sztukę	11,2 kg
Główny materiał	Stal
Przeznaczenie	Załadunek quadów, motocykli, kosiarek i innych pojazdów kołowych na przyczepy lub ciężarówki
Instalacja	Umieść zaczep (pochyloną krawędź) na klapie, przymocuj pasy bezpieczeństwa (nie dołączone) do solidnych punktów mocowania
Bezpieczeństwo	Silnik wyłączony, hamulec postojowy zaciągnięty, koła zablokowane, rampy czyste i suche
Konserwacja	Czyścić po użyciu, regularnie sprawdzać i dokręcać śruby
Części zamienne	Skontaktuj się z pomocą techniczną Vevor
Możliwość naprawy	Skontaktuj się z pomocą techniczną Vevor
Producent	Shanghai Muxin Muye Co., Ltd., Szanghaj, Chiny
Importer (Australia)	SIHAO PTY LTD, 1 Rokeva Street, Astwood NSW 2122
Importer (Stany Zjednoczone)	Sanven Technology Ltd., 60329 Frankfurt nad Menem
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - NY6073 Vevor

Jaka jest maksymalna nośność rampy NY6073?

Maksymalna nośność na sztukę wynosi 3000 funtów (1361 kg). Nigdy nie przekraczaj tego limitu.

Jakie są wymiary rampy NY6073?

Każda rampa ma 1830 mm długości, 380 mm szerokości i 63 mm wysokości.

Jakie typy pojazdów mogę załadować za pomocą tych ramp?

Te rampy są przeznaczone do motocykli terenowych na 2 koła i quadów na 4 koła. Nie używać do pojazdów na 3 koła lub szerszych niż rampa.

Jak prawidłowo zamontować rampy na ciężarówce?

Umieść zaczep (pochyloną krawędź) każdej rampy na klapie, krawędzią skierowaną w dół. Przymocuj pasy bezpieczeństwa (nie dołączone) do solidnych punktów mocowania na podwoziu. Pociągnij rampy do tyłu, aż pasy będą napięte.

Czy pasy bezpieczeństwa są dołączone do produktu?

Nie, pasy bezpieczeństwa nie są dostarczone. Obowiązkowe jest użycie odpowiednich pasów, aby zapobiec przesuwaniu się ramp.

Jak bezpiecznie załadować quada?

Wyłącz silnik pojazdu, zaciągnij hamulec postojowy i zablokuj koła. Powoli pchaj quada wyśrodkowanego na rampach z dwoma osobami dorosłymi. W razie potrzeby użyj hamulca, aby kontrolować prędkość. Nigdy nie wjeżdżaj quadem na rampy.

Czy mogę załadować pojazd na trzech kołach za pomocą tej rampy?

Nie, rampy są przeznaczone wyłącznie do motocykli na 2 koła i quadów na 4 koła. Używanie z pojazdem na 3 koła jest zabronione.

Jak konserwować rampy?

Po każdym użyciu wyczyść rampy, aby usunąć olej, smar lub brud. Regularnie sprawdzaj i dokręcaj wszystkie śruby. Przechowuj w suchym miejscu.

Co zrobić, jeśli rampy się odkształcą?

Odkształcenie wskazuje na przeciążenie. Upewnij się, że waga nie przekracza maksymalnej nośności. Jeśli odkształcenie utrzymuje się, zaprzestań używania ramp i skontaktuj się z pomocą techniczną.

Gdzie mogę uzyskać pomoc techniczną?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI NY6073 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI RAMPY

MODEL: NY6076/NY6073/NY6075/UT-6806

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

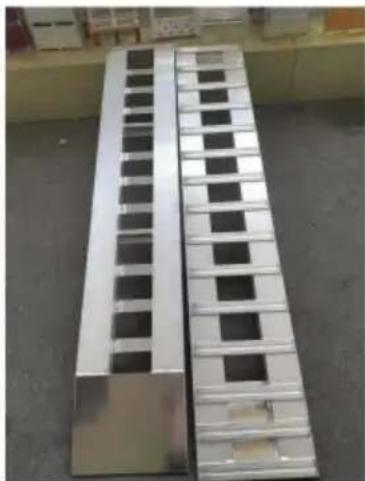

RAMPA

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Przed użyciem urządzenia przeczytaj uważnie instrukcję

Katalog

1. Parametry techniczne
2. Środki ostrożności
3. Zapisz tę instrukcję
4. Analiza wspólnych usterek

1. Parametry techniczne

Model	NY6076	NY6073	NY6075	UT-6806
Maksymalne obciążenie Łożysko (funty/szt.)	5000	3000	3000	1500
Ilość (szt.)	2	2	2	1
Rozmiar produktu (mm/szt.)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Waga netto (kg/szt.)	25.2	11.2	18.2	18.2

2. Środki ostrożności

Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA na początku tej instrukcji, łącznie z całym tekstem w podtytułach przed skonfigurowaniem lub użyciem tego produkt.

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

Przed załadunkiem lub rozładunkiem należy wyłączyć silnik pojazdu, włączyć bieg lub zaparkować, załącz hamulec awaryjny i zablokuj koła. Upewnij się, że Rampy są czyste i suche przed załadunkiem lub rozładunkiem.

Instrukcje są następujące:

1. Śruba musi być włóżona i dokręcona ręcznie przez zawias lufy.

2. Powierzchnia rampy musi być sucha, czysta i wolna od oleju i smaru.

3. Zaparkuj pojazd lub przyczepę na płaskim, twardym podłożu i upewnij się, że pojazd jest PARKOWANY WŁĄCZONY hamulec awaryjny/postojowy i wyłączony silnik.

4. Umieść rampy na tylnej klapie lub przyczepie, aby dostosować je do rozstawu osi pojazdu pojazd ładujący.

5. Upewnij się, że płyta lub palce rampy są bezpiecznie na swoim miejscu.

6. Założ i zabezpiecz pasy zabezpieczające. Ilustracja przedstawiająca sposób mocowania pasów zabezpieczających wyglada następujiaco: (Dotyczy tylko modeli UT-6806)

1. ZAWSZE zapinaj pasy zabezpieczające. Upewnij się, że pasek jest odpowiednio dopasowany długość, aby zapobiec odrzutowi rampy załadunkowej.

2. Upewnij się, że pas zabezpieczający nie pozwala na ruch rampy załadunkowej do tyłu.

Zastosowanie motocykla:

1. NIGDY nie jedź motocyklem lub innym sprzętem silnikowym w górę lub w dół rampa załadunkowa jednojezdniowa.

2. Powoli wsuń maszynę w góre rampy UPEWNIAJĄC SIĘ, ŻE OPONY SĄ WYŚRODKOWANE PRZEZ CAŁY CZAS NA RAMPIE. (Zaleca się użycie dwóch lub więcej dorosłych osób ładowanie)

11.1 Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi zachować kontrolę nad maszynami przez cały czas podczas załadunku i rozładunku.

1. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub przyczepe lub nawet złamać rampe.

Korzystanie z quada:

1. Zawsze miej przy sobie drugą osobę dorosła, która będzie mogła obserwować jeźdźca podczas załadunku.

2. Powoli wjedź maszyną na rampę, UPEWNIAJĄC SIE, ŻE OPONY SĄ WYŚRODKOWANE PRZEZ CAŁY CZAS NA RAMPIE.

3. Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi pozostać

przez cały czas kontrolować maszyny podczas załadunku i rozładunku.

1. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub

nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub

przyczepę lub nawet złamać rampę.

OSTRZEŻENIE - NIGDY NIE PRZEKRACZAJ MAKSYMALNEGO ŁADUNKU

Niezastosowanie się do tych procedur może spowodować uszkodzenie maszyny, obrażenia lub

śmierć. Sprzedawca nie ponosi odpowiedzialności za niewłaściwe użytkowanie lub szkody powstałe w trakcie użytkowania

z ramp.

3. Zapisz tę instrukcję

1. Rampy będą umieszczone na tylnej klapie i obie rampy muszą być suche i czyste.

Sprawdź i dokręć wszelkie luźne elementy.

1. Umieścić występ (zakrzywioną wargę) ramp na tylnej klapie. Krawędź języka musi

stroną skierowaną w dół (patrz Montaż) i całkowicie przylegającą do tylnej klapy ciężarówki. Rozszerz bezpieczeństwo

Łańcuch (nie wchodzi w skład zestawu) na każdej rampie prowadzącej do wnętrza platformy ciężarówki; przymocuj każdy z nich

Łańcuch zabezpieczający do bezpiecznego punktu mocowania na podwoziu ciężarówki.

1. Pociągnij rampy załadunkowe do tyłu, aż łańcuchy będą napięte. Cała część językowa

ramp musi pasować do tylnej klapy; jeśli nie, wyreguluj odpowiednio łańcuchy zabezpieczające

lub krótsze łańcuchy.

Załadunek i rozładunek koła ATV

OSTRZEŻENIE

- Rampy te są przeznaczone do użytku z dwukołowymi motocyklami terenowymi i czterokołowymi pojazdami ATV

tylko. Nie używaj tych ramp do załadunku/rozładunku pojazdów trójkołowych. • Nie

używaj tych ramp do załadunku lub rozładunku pojazdów szerszych niż rampa. • Nie używaj tych ramp do załadunku lub rozładunku pojazdów przewożących na sobie sprzęt

stojaki.

- Nie korzystaj z tych ramp, jeśli tylna klapa pojazdu ładowanego lub rozładowywanego jest taka

większa niż połowa długości każdej rampy.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻeniom: Jazda na quadzie podczas

załadunek lub rozładunek jest niebezpieczny i nie należy go podejmować.

OSTRZEŻENIE! Uważaj na ładowanie dynamiczne!

Nagły ruch ładunku może na krótko spowodować nadmierne obciążenie, powodując awarię ramp.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻeniom: Wszystkie osoby nie biorące udziału w

proces musi znajdować się z dala od ramp i ciężarówki. Upewnij się, że w pobliżu nie ma żadnych zwierząt.

Ładowanie za pomocą wciągarki (brak w zestawie)

1. Wciągarka i punkty mocowania muszą mieć odpowiednią nośność

aby bezpiecznie wciągnąć quada na rampę.

1. Konfiguracja wciągarki montowanej na ATV: Odwiń kabel z wciągarki i przymocuj go do a

bezpieczne miejsce montażu na ciężarówce, na tej samej wysokości, na której będzie znajdować się wciągarka

ATV został załadowany.

1. Konfiguracja wciągarki montowanej na ciężarówce: Przymocuj kabel do dolnej przedniej części wciągarki

rama.

1. Podczas obsługi wyciągarki stój z tyłu i z boku ATV, trzymając wyciągarkę

pojazdu pomiędzy Tobą a kablem wyciągarki.

1. Użyj wyciągarki, aby powoli załadować ATV na pojazd.

Rozładunek

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZ: Jazda quadem podczas rozładunku jest niebezpieczna i nie powinna taka być

próbował.

1. Poproś asystenta o sprawdzenie zaczepów rampy pod kątem poślizgu na tylnej klapie.

2. Ustaw rampy na platformie ciężarówki, jak wyjaśniono w części dotyczącej obsługi. Usuń cały krawat

pasy dolne i sprzęt zabezpieczający z pojazdu ATV.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZ: Upewnij się, że czterokołowy pojazd ATV jest ustawiony centralnie na rampie.

1. Nie ruszając się z pojazdu ATV, uruchom silnik, zwolnij hamulec postojowy i załącz włącz bieg wsteczny i upewnij się, że koła są w linii prostej z rampy. Trzymając hamulec, ustaw się przed quadem.
2. Zwolnij hamulec i pchnij quada, aby ruszył z rampy. Umożliwić aby ATV staczał się w sposób naturalny, nie próbuj nim kierować ani nie naciskaj hamulców. Jeśli to zatrzyma się na rampach, delikatnie dodaj pedał gazu, aby wycofać go z ramp.

Załadunek roweru dwukołowego

1. Nie próbuj ładować samego motocykla terenowego lub innego dwukołowego motocykla. Mieć wykwalifikowaną pomoc dla dorosłych.
2. Ustaw dwukołowy rower w linii z jedną z ramp.
3. Gdy jedna osoba powoli pcha rower w górę rampy, w środku powinien znajdować się pomocnik skrzynię pojazdu ciągnącego, zarówno w celu prowadzenia, jak i włączenia hamulca, jeżeli jest to konieczne zatrzymaj rower, gdy znajduje się na rampie. Niech jedna osoba z ręką na rowerze hamulec ręczny dla bezpieczeństwa.
4. Gdy osoba znajdująca się w kabinie ciężarówki chwyci kierownicę, założ zahamuj i ustabilizuj rower, podczas gdy druga osoba porusza się za rowerem (ale ruszaj z jednej strony) i wpycha go całkowicie na platformę ciężarówki.

UWAGA: Chociaż większość motocykli typu dirt jest wystarczająco lekka, aby bezpiecznie załadować dwie osoby, trzecią osoba może sprawić, że praca będzie łatwiejsza i bezpieczniejsza.

1. Po bezpiecznym załadowaniu roweru zabezpiecz go czterema paskami mocującymi (nie wchodzą w skład zestawu), po jednym z każdej strony z przodu i po jednym z każdej strony z tyłu roweru.

Rozładunek roweru 2-kołowego

1. Ustaw rampę przy tylnej klapie ciężarówki, za tylną oponą roweru przymocuj łańcuch zabezpieczający do platformy ciężarówki.
2. Zdejmij paski mocujące (nie wchodzą w skład zestawu).

4. Analiza wspólnych usterek

zjawisko usterki	przyczyna awarii	rozwiązanie
Drabinaodkształcenie	Rzeczywista masa ładunkuprzekracza wartość maksymalnąobciążenie produktu	Rzeczywista masa ładunku nieprzekracza wartości maksymalnejobciążenie produktu

Zakres aplikacji

Zbuduj dostęp dla pojazdów ATV, UTV, motocykli, kosiarek i innego sprzętu kołowego wjeżdżania na przyczepy lub ciężarówki

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200 000 CN.

Import do AUS: SIHAO PTY LTD.

REPUBLIKA

Wielkiej Brytanii

YH CONSULTING SPÓŁKA Z OGRANICZONA ODPOWIEDZIALNOŚCIĄ.

Certyfikat wsparcia technicznego i e-gwarancji
