Type de produit	Platine disque vinyle
Marque	Vevor
Modèle	JBC-03
Alimentation	Adaptateur secteur AC 100-240 V 50/60 Hz, sortie DC 5 V
Puissance nominale	10 W
Haut-parleurs intégrés	2 haut-parleurs : 1 x 2" 2 Ω 3 W, 1 x 2,5" 3 Ω 5 W
Vitesses de lecture	33 tr/min (30 cm), 45 tr/min (18 cm), 78 tr/min (25 cm)
Connectivité Bluetooth	Oui, nom Bluetooth : JBC-03
Entrée AUX	Oui (prise AUX IN)
Sortie ligne (LINE OUT)	Oui (RCA rouge/blanc)
Prise casque	Oui
Dimensions approximatives	420 x 350 x 120 mm
Poids approximatif	3,5 kg
Contenu de l'emballage	Platine, adaptateur secteur, manuel d'utilisation
Fonction d'enregistrement	LED bleue fixe en mode enregistrement
Réglage du volume	Molette POWER/BT (marche/arrêt et volume)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Remplacement du stylet	Oui, pièce détachée : stylet de rechange
Garantie	Voir certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - JBC-03 Vevor

Comment connecter la platine JBC-03 en Bluetooth ?

Allumez l'appareil et tournez le bouton sur la position BT. La LED clignote en bleu. Sur votre appareil, recherchez le nom Bluetooth JBC-03. Une fois connecté, la LED reste allumée.

Que faire si la platine ne tourne pas ?

Vérifiez que l'adaptateur secteur est bien branché. Si la courroie est tombée, ouvrez le plateau et réinstallez la courroie comme indiqué dans le manuel (étapes 1 à 6). Si la courroie est usée, contactez le service après-vente.

Comment changer l'aiguille (stylet) ?

Utilisez un ongle ou un outil pour ouvrir le couvercle en plastique rouge et retirez l'ancien stylet. Placez le nouveau stylet en l'alignant sur les encoches, puis refermez le couvercle.

Pourquoi n'y a-t-il aucun son ?

Assurez-vous que le bouton de volume n'est pas en position OFF. Tournez-le dans le sens horaire pour augmenter le volume. Vérifiez également que le stylet est bien en place et que le disque tourne.

Comment utiliser un disque 45 tours avec adaptateur ?

Placez l'adaptateur 45 tours (fourni) sur le cylindre métallique, puis positionnez le disque. Réglez la vitesse sur 45 tr/min et abaissez le stylet.

Peut-on brancher des enceintes externes ?

Oui, utilisez la sortie LINE OUT (RCA rouge/blanc) pour connecter un amplificateur ou des enceintes actives. Le volume des enceintes externes se règle séparément.

Que faire si le son est trop lent ou trop rapide ?

Vérifiez que le sélecteur de vitesse est sur la bonne position (33, 45 ou 78 tr/min) correspondant à votre disque. Si le problème persiste, la courroie peut être à remplacer.

Comment nettoyer la platine ?

Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser de produits chimiques. Nettoyez délicatement le stylet avec une brosse anti-statique.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'adaptateur est correctement branché sur la prise DC IN et sur une prise secteur fonctionnelle. Si la LED reste éteinte, contactez le support technique Vevor.

Le modèle JBC-03 nécessite-t-il un réglage particulier ?

Pour le modèle JBC-03, avant la première utilisation, desserrez les vis situées sous le plateau (repérées en rouge dans le manuel) d'environ 0,5 à 1 tour pour éviter les vibrations.

MODE D'EMPLOI JBC-03 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MANUEL DU GRAMOPHONE

MODÈLE : JBC-01 / JBC-02 / JBC-03

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

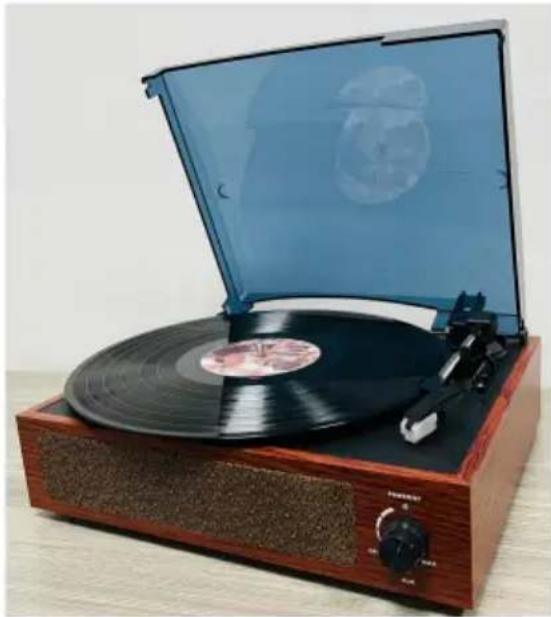

GRAMOPHONE

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

PARAMÈTRE DU PRODUIT

Modèle	JBC-01	JBC-02	JBC-03
Tension d'entrée	CA 100-240 V 50/60 Hz
Tension de sortie	DC5V
Pouvoir 5 W	3 W		10 W
Nombre d'intervenants Un	intervenant Deux intervenants Deux intervenants
Spécifications des haut-parleurs	2" 2Ω 3W	2" 2Ω 3W 2,5"	3Ω 5W
Vitesse de lecture 3 vitesses de lecture30 cm --- 33 tr/min/18 cm --- 45 tr/min/25 cm --- 78 tr/min
Nom Bluetooth	JBC-01	JBC-02	JBC-03

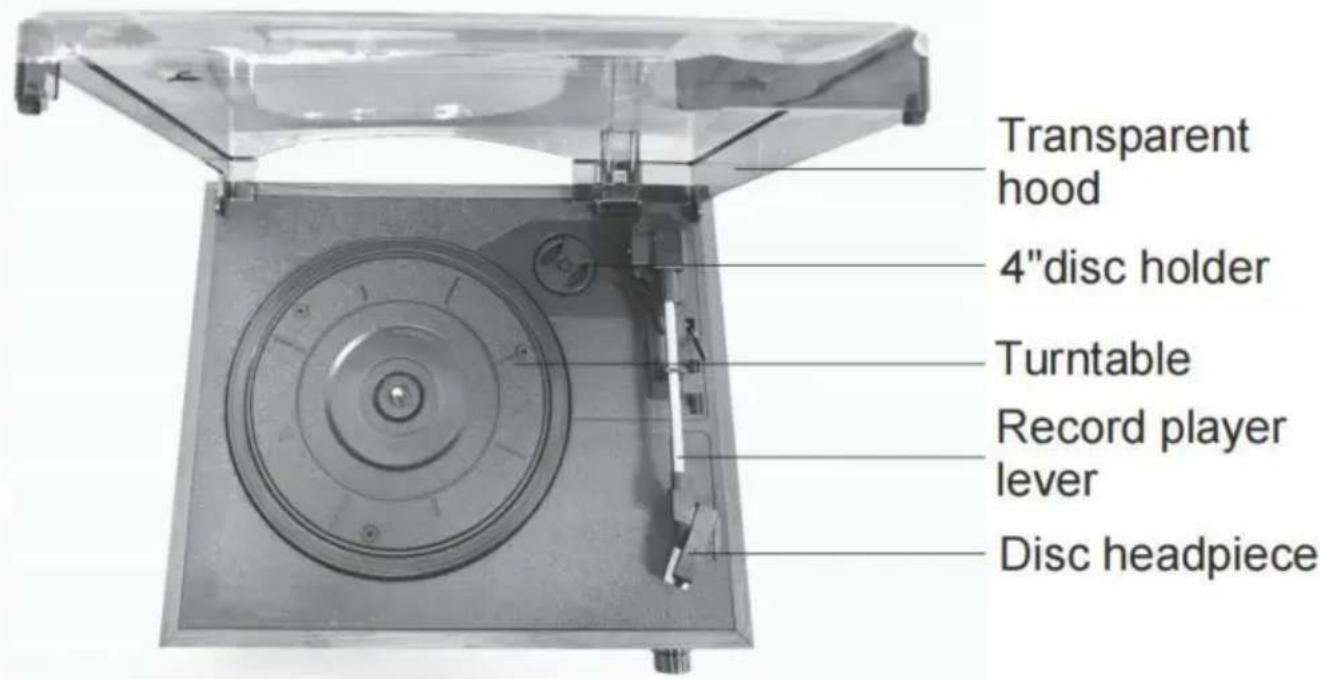

PRÉSENTATION DU PRODUIT

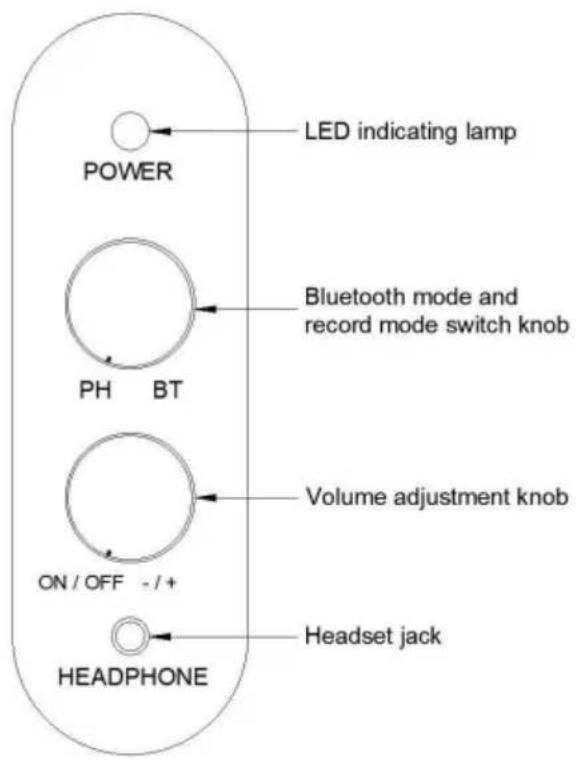

Description de la fonction du panneau

JBC-01 / JBC-02

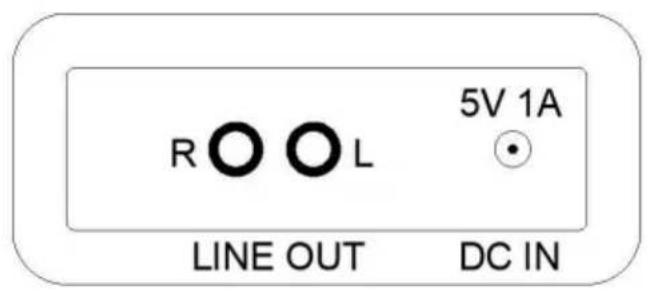

Description de la fonction du port

1. Mode d'enregistrement LED lumière bleue longue durée.
2. Mode de lecture Bluetooth (BT) : lumière bleue clignotante - mode d'appairage. Bleu voyant allumé - Appairage réussi.
3. Mode AUX IN (accès à d'autres appareils audio pour écouter de la musique) lumière violette est stable.
4. LINE OUT (transmission synchrone de la source audio du tourne-disque RCA vers l'équipement des haut-parleurs nécessite un câble audio).
5. La prise DC IN est une prise d'entrée d'alimentation.

MODE D'EMPLOI

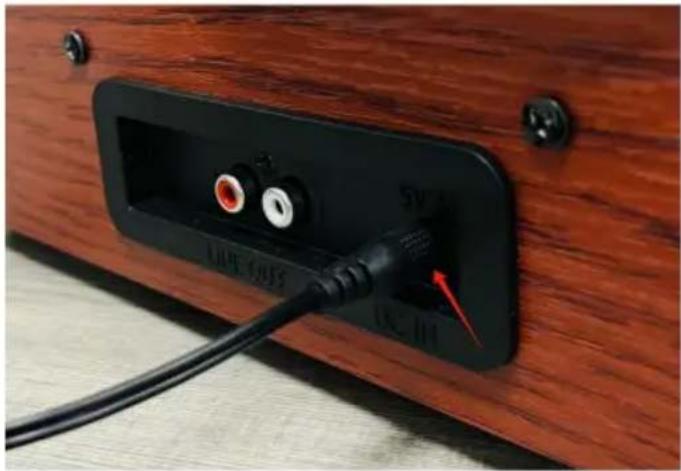

1. Connectez l'adaptateur au port DC IN.

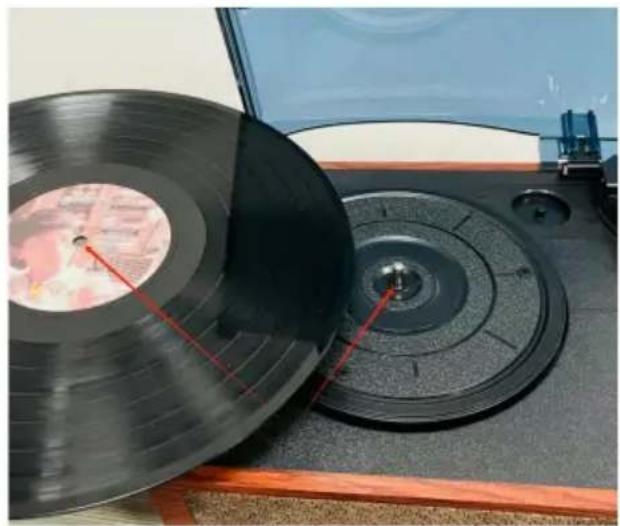

1. Insérez le disque vinyle et insérez le trou rond au milieu du disque vinyle dans le cylindre métallique du boîtier.

1. Ouvrez le protège-bâton du tourne-disque. Retirez l'aiguille du tourne-disque. couverture.

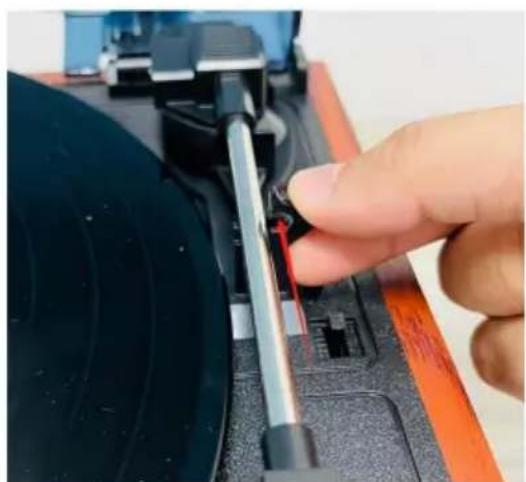

1. Tournez le levier du stylet vers l'arrière du boîtier, comme indiqué par la flèche circulaire dans la figure suivante.

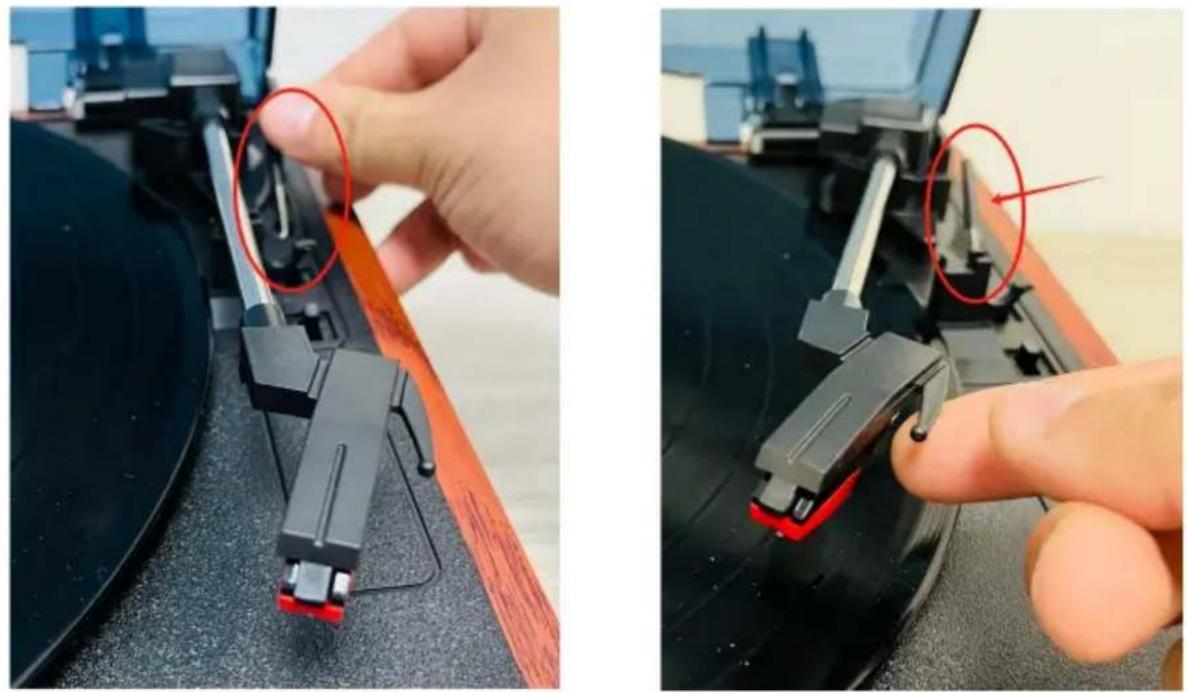

1. Tournez le levier du stylet vers le bouton avant du boîtier, comme indiqué par la flèche circulaire sur la figure suivante. Réglez le commutateur de vitesse pour régler la platine à la vitesse correspondante.

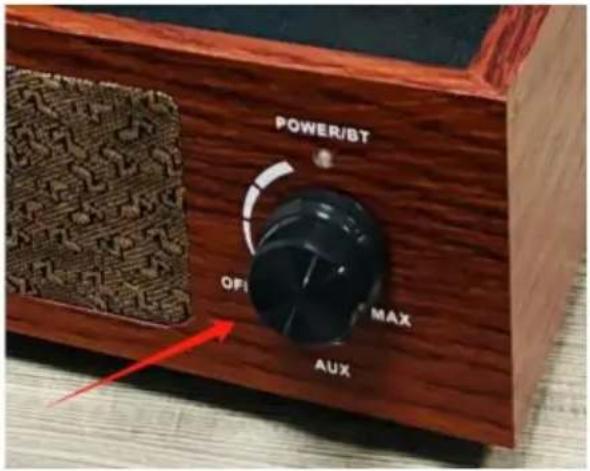

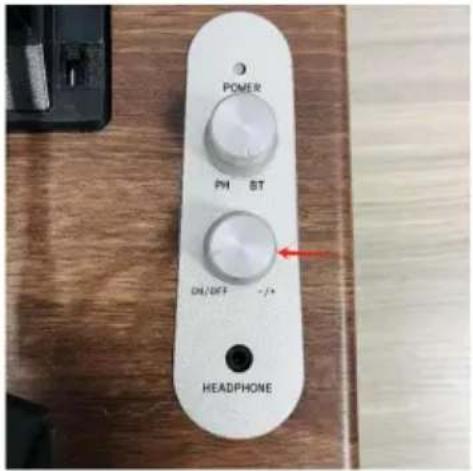

1. Tournez le bouton pour augmenter, diminuer et désactiver le volume.

MODÈLE : JBC-01 / JBC-02 MODÈLE : JBC-03

Note:

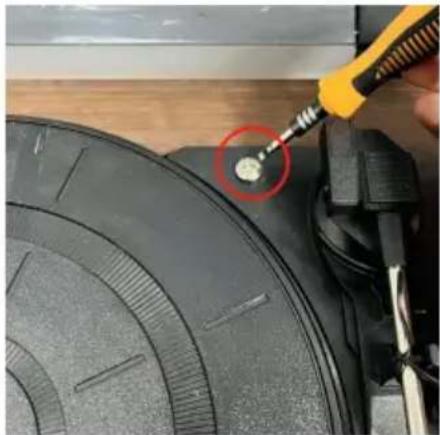

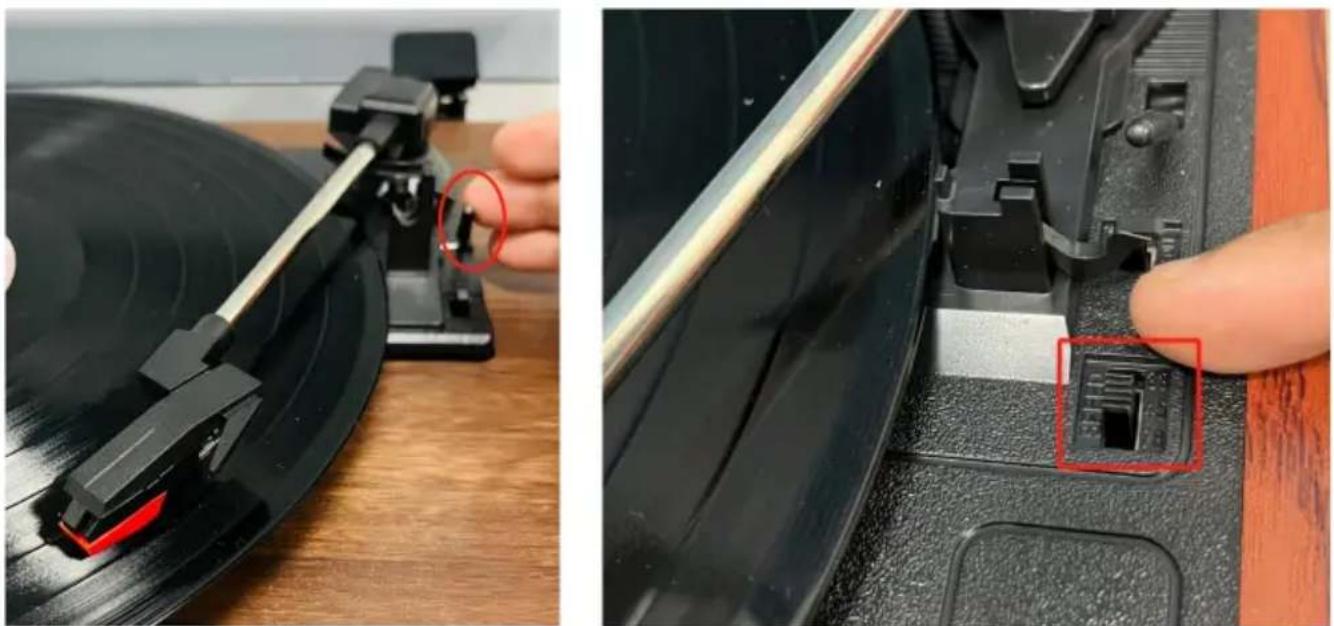

Lorsque vous jouez avec le modèle JBC-03, vous devez desserrer les vis dans le cercle rouge sur l'image de droite de 0,5 à 1 tour.

Mode d'emploi pour petit disque 45 tours

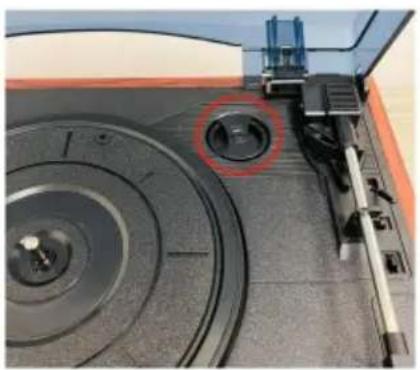

1. Retirez la carte de localisation du disque et placez-la sur le cylindre métallique installé dans la platine.

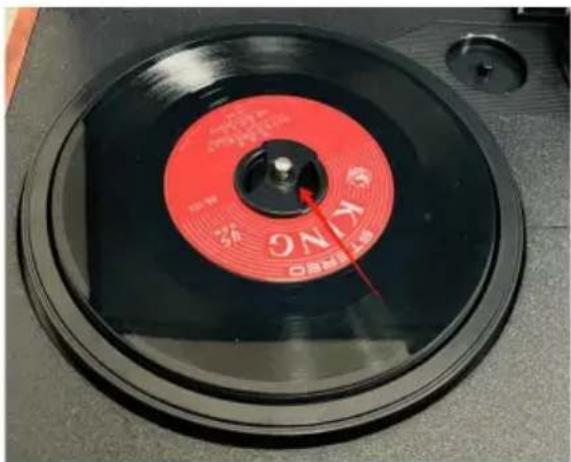

1. Placez le petit disque à 45 vitesses sur la platine, placez le stylet, ajustez le Réglez la vitesse sur la position appropriée, réglez le volume pour jouer normalement.

Fonction d'entrée Bluetooth

Passez au voyant BT clignotant, recherchez et sélectionnez le nom Bluetooth, lorsque connecté à Bluetooth. Le voyant BT est allumé.

REMARQUE : le nom Bluetooth peut être trouvé dans le tableau des paramètres du produit.

AUX IN mode

Passez à la fonction AUX IN, le tourne-disque entre en « mode AUX IN » en par défaut, et lorsque l'appareil audio lit de la musique, la musique du haut-parleur lit.

Fonction LINE OUT

Connectez le haut-parleur externe et utilisez le câble audio rouge et blanc pour connectez-vous à la prise de l'appareil pour faire fonctionner le tourne-disque.

Les données de fréquence sont transmises au haut-parleur externe et le Le son du haut-parleur du tourne-disque est normal.

À ce stade, le bouton d'alimentation peut régler le volume du haut-parleur, mais le le haut-parleur externe n'est pas contrôlé par le bouton d'alimentation du tourne-disque.

Remarque : (Les raccords de câbles doivent être achetés par vous-même.)

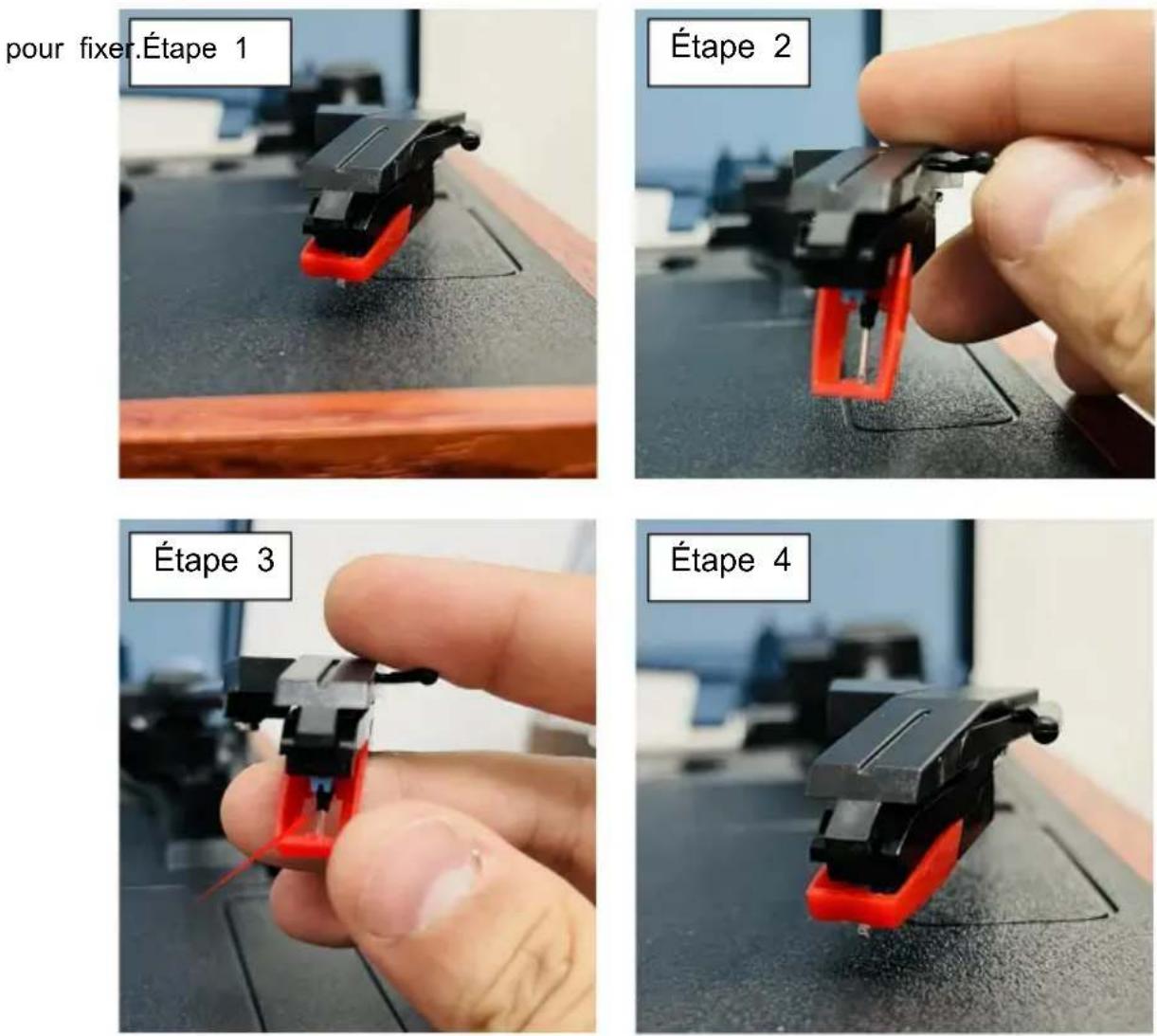

CHANGER L'AIGUILLE

Utilisez un ongle ou un outil à flocons pour ouvrir le couvercle en plastique rouge, de sorte que le stylet tombe, puis fixez le nouveau stylet selon la carte

positionnez et enfin appuyez sur la tête du bras en aluminium et le couvercle en plastique rouge

RÉCUPÉRATION APRÈS ÉCHEC

Questions	Analyse des causes	Contre-mesure
Le pouvoir l'indicateur n'est pas allumé.	La puissance d'entrée l'interface n'est pas bien inséré.	Veuillez insérer le DC dans positionner le bouchon en place.
Vitesse du son ou ton anormal.	Le rapport de vitesse n'est pas ajusté à la position correcte.	Veuillez ajuster la vitesse engrenage correspondant position.
Il n'y a pas de son lorsque le produit est joué.	Le volume le bouton de réglage est fermé.	Veuillez ouvrir le volume bouton de réglage interrupteur et ajuster le son à la taille appropriée.
ne tourne pas après le pouvoir est allumé.	La platine la bande transporteuse est tombée, ce qui rendait impossible pour lire le disque données.	Réinstaller la bande transporteuse qui est tombé. Si leLa platine la bande transporteuse est sévèrement usé, il faut le porter retourné à l'usine pour réparation.

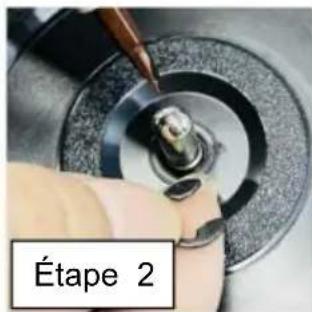

Remarque : La bande transporteuse est installée comme suit.

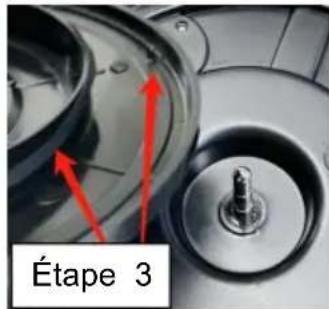

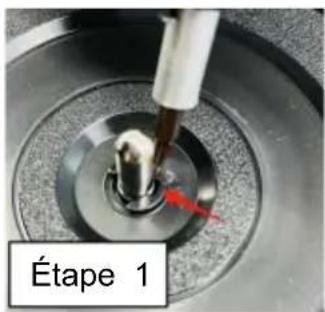

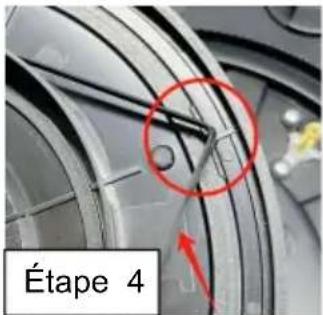

Ouvrez la boucle à côté de la cylindre, retirez la boucle et disque et insérez la bande transporteuse dans le montant latéral comme à l'étape 4. Alignez le trou triangulaire formé dans le milieu du tapis roulant avec le roulement métallique et le lieu remettre le disque en place. Remettre le remettre le fermoir en place.
