BEDIENUNGSANLEITUNG JBC-03 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

GRAMMOPHON-HANDBUCH

MODELL: JBC-01 / JBC-02 / JBC-03

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

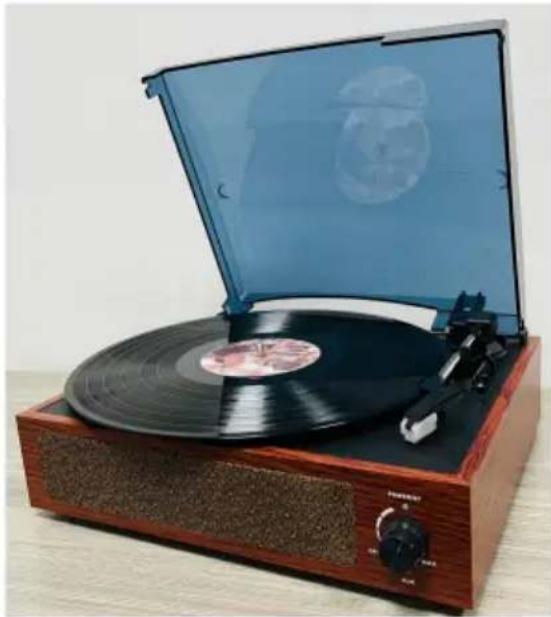

GRAMMOPHON

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Lesen Sie die Bedienungsanleitung sorgfältig durch.

PRODUKTPARAMETER

Modell	JBC-01	JBC-02	JBC-03
Eingangsspannung	AC100-240V 50/60Hz
Ausgangsspannung	Gleichstrom 5 V
Leistung 5 W	3 W		10 W
Anzahl der Lautsprecher Ein Lautsprecher Zwei		Lautsprecher Zwei Lautsprecher
Lautsprecherspezifikationen	2" 2ÿ 3W	2" 2ÿ 3W 2,5" 3ÿ 5W
Wiedergabegeschwindigkeit 3 Wiedergabegeschwindigkeiten30 cm – 33 U/min/18 cm – 45 U/min/25 cm – 78 U/min
Bluetooth-Name	JBC-01	JBC-02	JBC-03

PRODUKTPRÄSENTATION

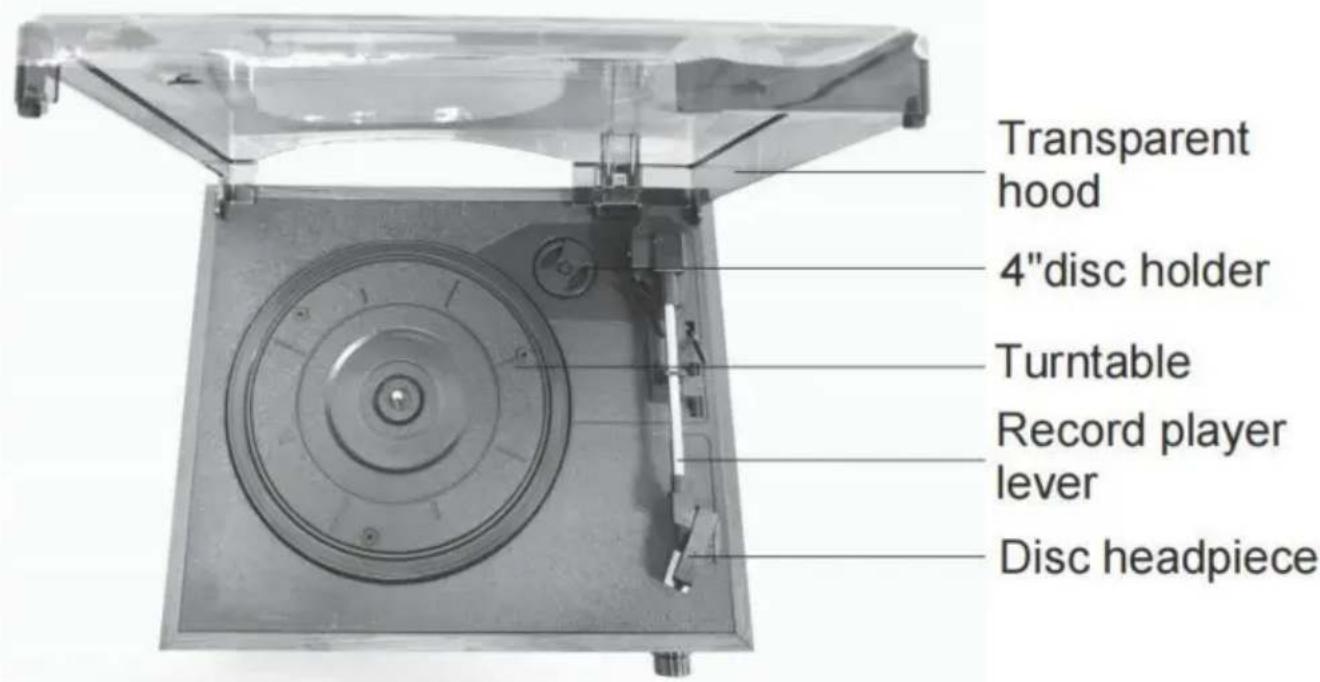

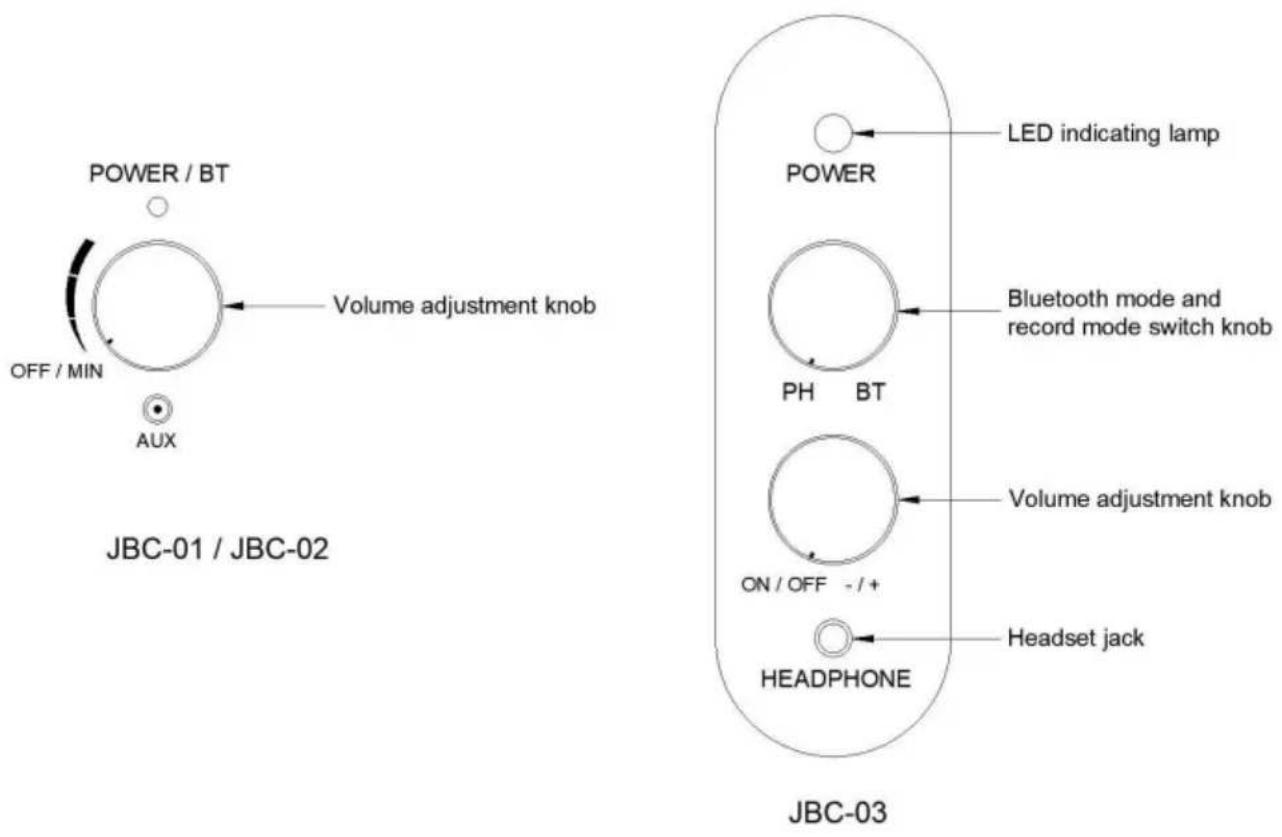

Beschreibung der Panelfunktion

JBC-01 / JBC-02
JBC-03

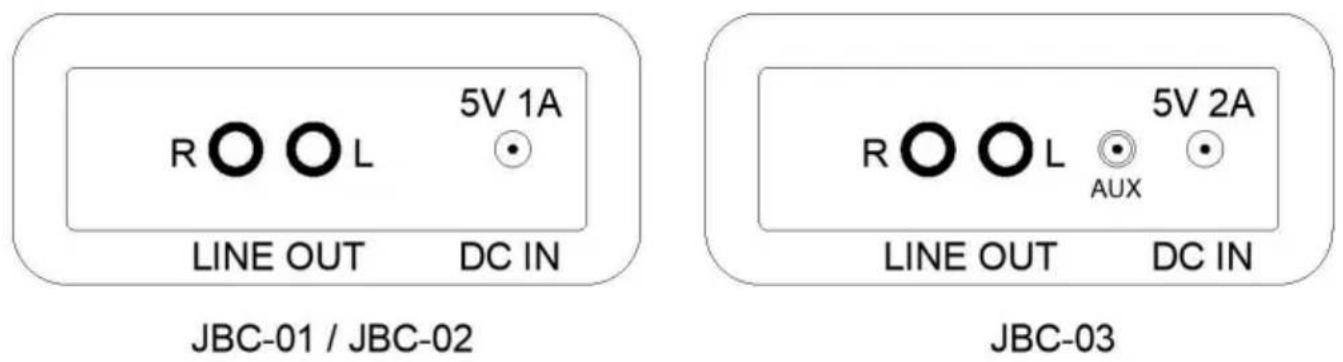

Beschreibung der Portfunktionen

JBC-01 / JBC-02
JBC-03

MODUS-ERKLÄRUNG

1. Im Aufnahmemodus leuchtet die blaue LED lange hell.
2. Bluetooth-Wiedergabemodus (BT) blaues Licht blinkt - Pairing-Modus. Blau
   Licht an – Kopplung erfolgreich.
3. AUX IN-Modus (Zugriff auf andere Audiogeräte zum Abspielen von Musik) violettes Licht ist konstant an.
4. LINE OUT (RCA Plattenspieler Audioquelle synchrone Übertragung zu die Lautsprecheranlage benötigt ein Audiokabel).
5. Die DC IN-Buchse ist eine Stromeingangsbuchse.

BEDIENUNGSANLEITUNG

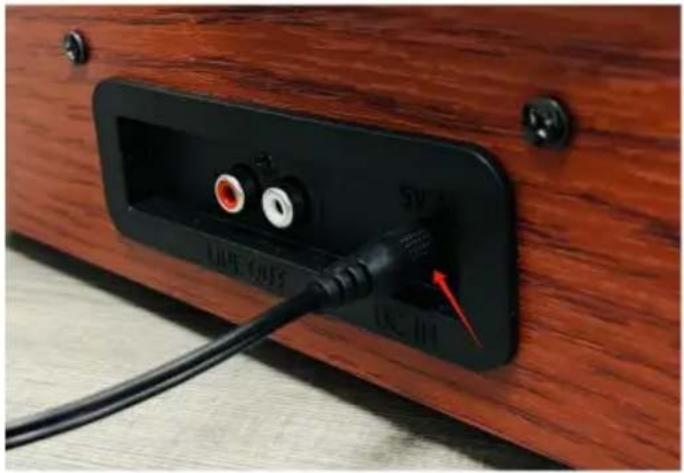

1. Schließen Sie den Adapter an den DC IN-Anschluss an.

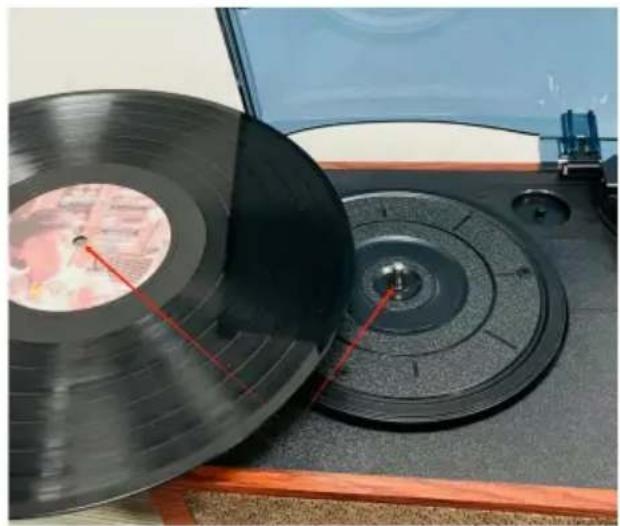

1. Legen Sie die Schallplatte ein und stecken Sie das runde Loch in der Mitte der Schallplatte in den Metallzylinder des Gehäuses.

1. Öffnen Sie den Plattenspieler-Stickschutz. Entfernen Sie die Plattenspielernadel

Abdeckung.

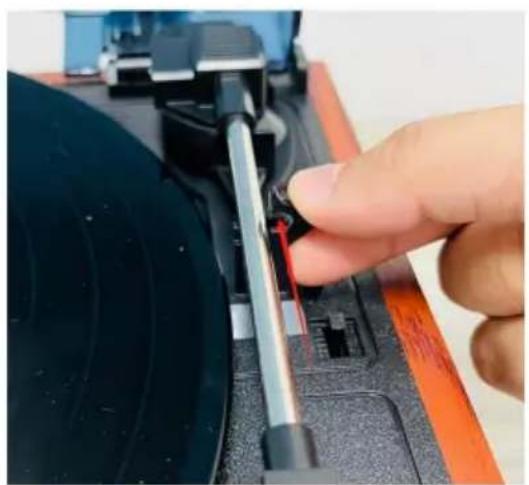

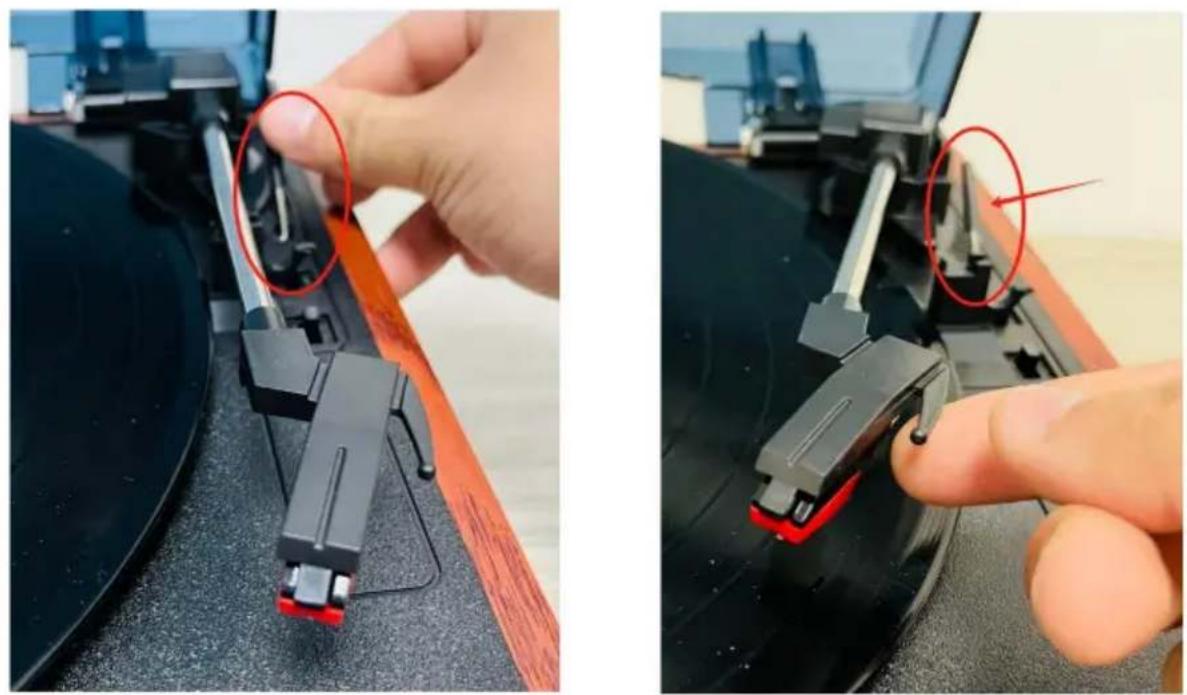

1. Drehen Sie den Stifthebel in Richtung der Gehäuserückseite, wie in der folgenden Abbildung durch den kreisförmigen Pfeil angezeigt.

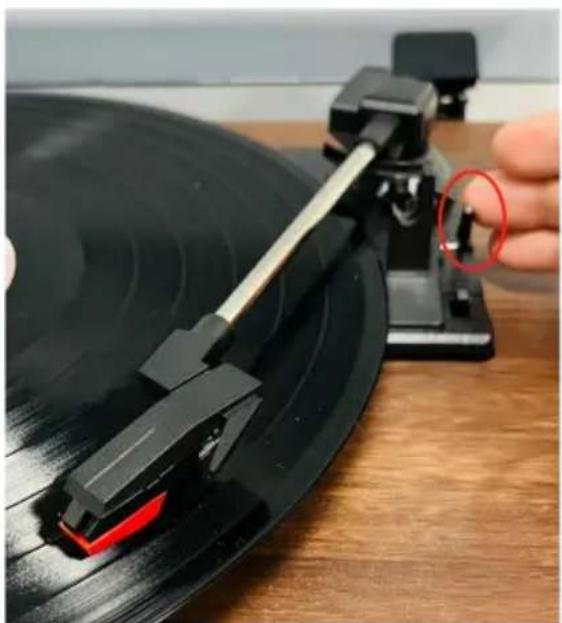

1. Drehen Sie den Stifthebel in Richtung des vorderen Knopfs des Gehäuses, wie in der folgenden Abbildung durch den kreisförmigen Pfeil angezeigt. Stellen Sie den Geschwindigkeitsschalter ein, um den Plattenspieler auf die entsprechende Geschwindigkeit einzustellen.

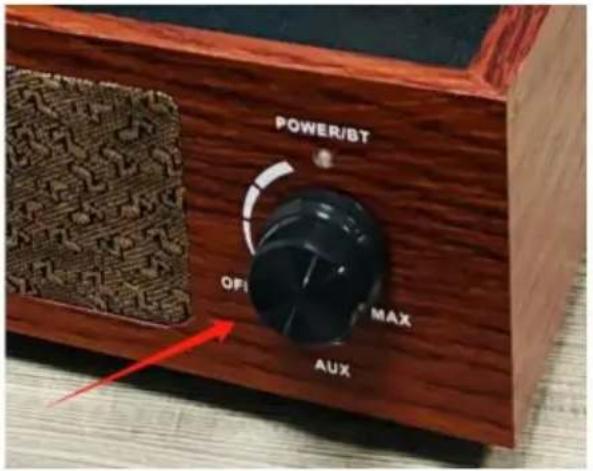

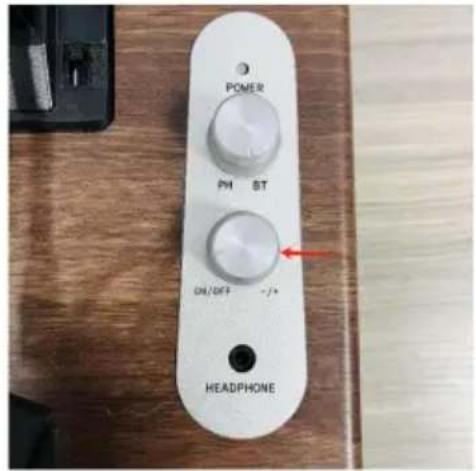

1. Drehen Sie den Knopf, um die Lautstärke zu erhöhen, zu verringern bzw. auszuschalten.

POWER/BT OFF MAX AUX

POWER PH ST OH/DIFF -/+ HEADPHONE

MODELL: JBC-03MODELL: JBC

Notiz:

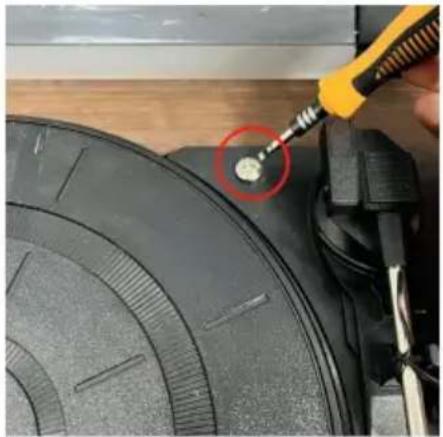

Beim Spielen mit dem Modell JBC-03 müssen Sie die Schrauben im roten Kreis auf dem rechten Bild um 0,5-1 Umdrehungen lösen.

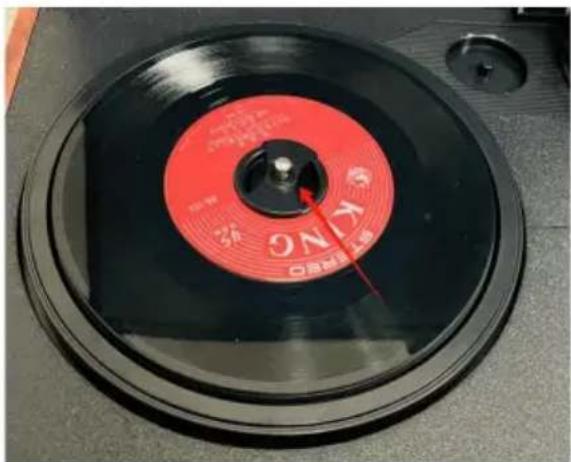

Anleitung für kleine Schallplatten mit 45 U/min

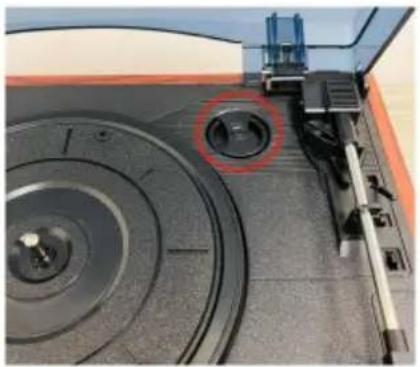

1. Entnehmen Sie die Plattenortungskarte und platzieren Sie diese auf dem Metallzylinder, der im Plattenteller sitzt.

1. Legen Sie die kleine Schallplatte mit 45 Geschwindigkeiten auf den Plattenteller, setzen Sie die Nadel ein, stellen Sie die Stellen Sie den Geschwindigkeitsregler auf die entsprechende Position und stellen Sie die Lautstärke auf normale Wiedergabe ein.

ÿ Bluetooth-Eingabefunktion

Wechseln Sie zum blinkenden BT-Licht, suchen und wählen Sie den Bluetooth-Namen, wenn mit Bluetooth verbunden. Die BT-Leuchte leuchtet.

HINWEIS: Den Bluetooth-Namen finden Sie in der Produktparametertabelle.

ÿ AUX IN-Modus

Schalten Sie die AUX IN-Funktion ein. Der Plattenspieler wechselt in den „AUX IN-Modus“ durch Standardmäßig wird die Musik über den Lautsprecher wiedergegeben, wenn das Audiogerät Musik abspielt.

ÿ LINE OUT-Funktion

Schließen Sie den externen Lautsprecher an und verwenden Sie das rote und weiße Audiokabel, um Zum Betätigen des Plattenspielers schließen Sie es an die Gerätebuchse an.

Die Frequenzdaten werden an das externe Lautsprechergerät übertragen und die Der Klang des Plattenspieler-Lautsprechers ist normal.

Zu diesem Zeitpunkt kann die Lautstärke des Lautsprechers mit dem Netzschalter eingestellt werden, aber die externer Lautsprecher wird nicht über den Power-Button des Plattenspielers gesteuert.

Hinweis: (Die Kabelbefestigungen müssen selbst gekauft werden.)

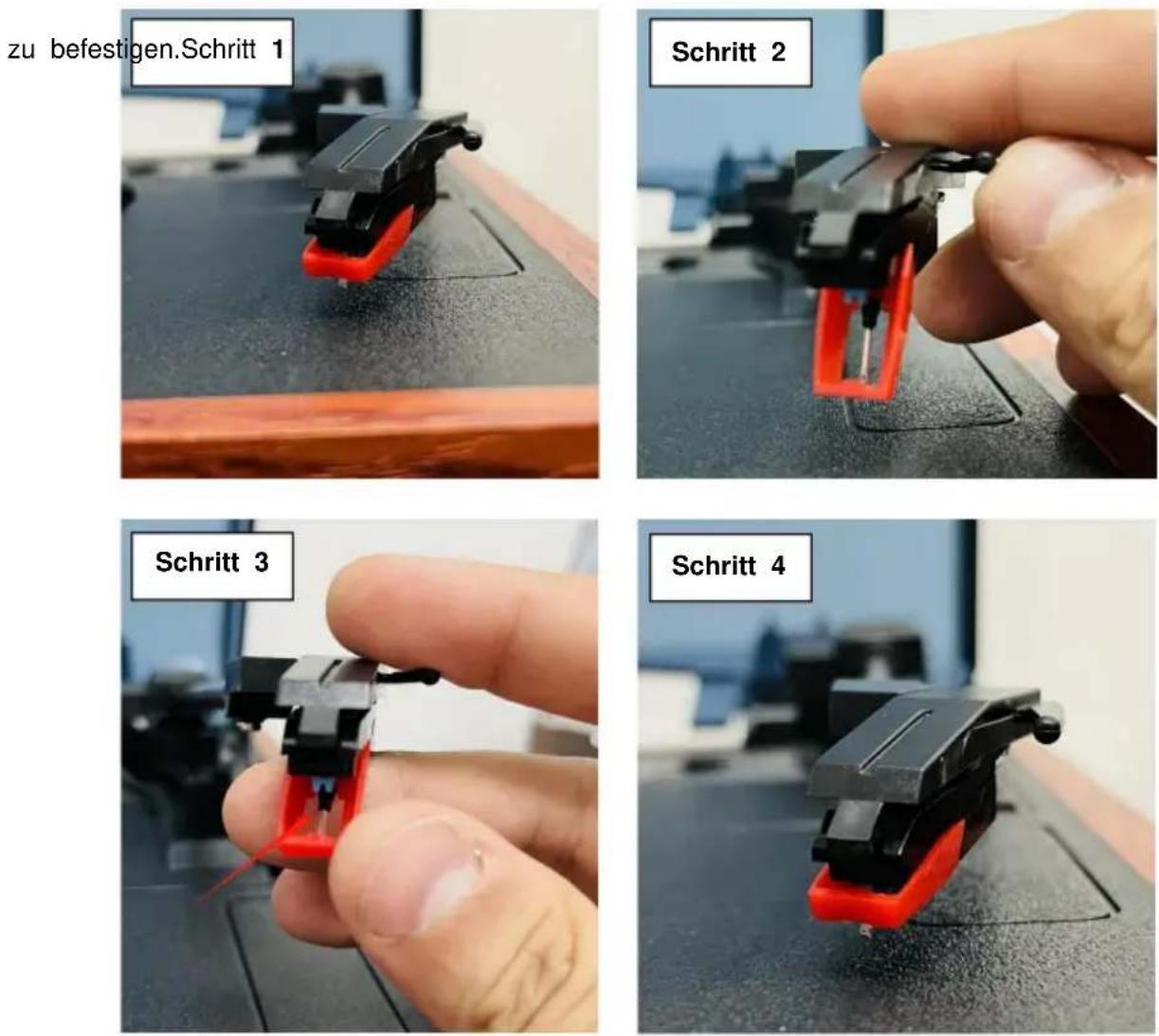

NADEL WECHSELN

Mit einem Fingernagel oder einem Scherenwerkzeug die rote Plastikabdeckung aufhebeln, so dass die Stift abfällt, und befestigen Sie dann den neuen Stift gemäß der Karte Position und drücken Sie schließlich den Aluminiumarmkopf und die rote Kunststoffabdeckung

Fehlerbehebung

Fragen	Ursachenanalyse	Gegenmaßnahme
Die MachtDie Anzeige leuchtet nicht.	Die EingangsleistungSchnittstelle ist nichtgut eingelegt.	Bitte stecken Sie den DC inStecker anbringen.
Schallgeschwindigkeit bzw.anormaler Ton.	Der Geschwindigkeitsgang ist nichtangepasst an diein die richtige Position.	Bitte passen Sie die Geschwindigkeit anGang auf die entsprechendePosition.
wenn das Produktwird gespielt.	Die LautstärkeEs ist kein TonEinstellknopf istgeschlossen.	Bitte öffnen Sie den Bandzu hörenEinstellknopfschalterund passen Sie den Ton an diepassende Größe.
Der Plattenspielerdreht sich nicht nachdie Macht isteingeschaltet.	Der PlattenspielerDas Förderband fiel ab, wases unmöglich machte,den Bericht lesenDaten.	Installieren Sie das Förderband neudas ist abgefallen. Wenn dieFörderband ist starkgetragen, es musszurück ins Werk fürreparieren.

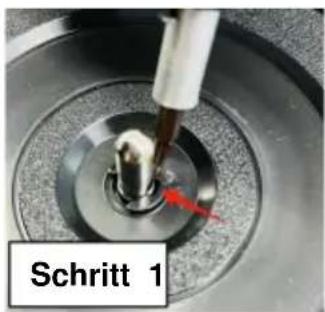

Hinweis: Der Einbau des Förderbandes erfolgt wie folgt.

Schritt 1

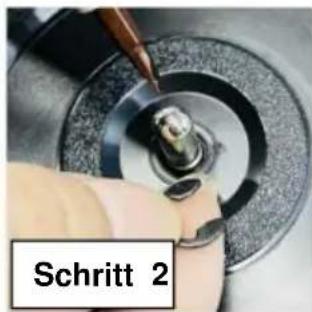

Schritt 2

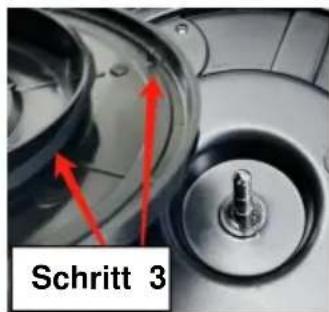

Öffnen Sie die Schnalle neben dem Zylinder, entfernen Sie die Schnalle und und legen Sie das Förderband ein in die Seitensäule wie in Schritt 4. Richten Sie das dreieckige Loch aus, das in die Mitte des Förderbandes mit dem Metallager und platzieren die Disc wieder einlegen.

Verschluss wieder an Ort und Stelle.
