MODE D'EMPLOI HDP1800II Vevor
Assistance technique et certificat de garantie
électronique www.vevor.com/support
POMPES DE SPA
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.
Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

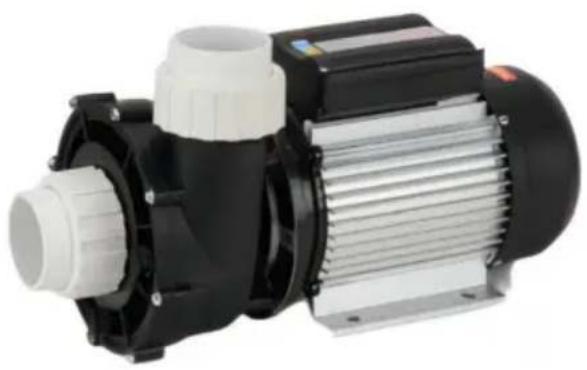

POMPES DE SPA
MODÈLE : HSP1100 II, HDP1800 II, HDP2200 II
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lors de l'installation et de l'utilisation de cet équipement électrique, les règles de sécurité de base des précautions doivent toujours être suivies, notamment les suivantes :
1) LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS
2) AVERTISSEMENT - Pour réduire le risque de blessure, ne laissez pas les enfants utiliser ce produit à moins d'être étroitement surveillés à tout moment.
3) AVERTISSEMENT - Risque de choc électrique. Connectez-le uniquement à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (GFCI). Contactez un technicien qualifié électricien si vous ne pouvez pas vérifier que le circuit est protégé par un GFCI.
4) L'appareil doit être connecté uniquement à un circuit d'alimentation protégé par un disjoncteur de fuite à la terre (GFCI). Un tel GFCI doit être
fourni par l'installateur et doit être testé régulièrement. Pour tester
le GFCI, appuyez sur le bouton de test. Le GFCI doit interrompre l'alimentation. Appuyez sur le bouton de réinitialisation. L'alimentation doit être rétablie. Si le GFCI ne fonctionne pas dans ce cas manière, le GFCI est défectueux. Si le GFCI interrompt l'alimentation de la pompe sans que le bouton de test soit enfoncé, un courant de terre circule, indiquant la possibilité d'un choc électrique.
N'utilisez pas cette pompe. Débranchez la pompe et faites résoudre le problème. corrigé par un représentant de service qualifié avant de l'utiliser.
5) AVERTISSEMENT - Pour réduire le risque de choc électrique, remplacez le cordon endommagé immédiatement.
6) Ne pas installer dans une enceinte extérieure ou sous la jupe d'un spa ou spa.
7) ATTENTION - Cette pompe est destinée à être utilisée avec des piscines installées en permanence et peut également être utilisé avec des jacuzzis et des spas si cela est indiqué. Ne pas utiliser avec piscines stockables. Une piscine installée en permanence est construite dans ou sur le au sol ou dans un bâtiment de telle sorte qu'il ne puisse pas être facilement démonté pour stockage. Une piscine stockable est construite de manière à pouvoir être facilement démontable pour le stockage et remonté pour retrouver son intégrité d'origine.
8) CONSERVEZ CES INSTRUCTIONS.
Ces instructions sont destinées à une installation correcte et à des performances optimales de les pompes de bain.
Déclaration
Ces instructions sont destinées à une installation correcte et à des performances optimales du Pompes de bain, il faut donc les lire attentivement. Ce sont des pompes à un étage pompes centrifuges conçues pour fonctionner avec un hydromassage compact équipement, Ils sont équipés d'un système de vidange totale pour éviter la évacuation du liquide résiduel à chaque barrage.
Ces unités sont conçues pour fonctionner avec de l'eau propre à une température d'eau maximale. température de 50 .
Construits avec des matériaux de première qualité, ils sont soumis à des contrôles hydrauliques et contrôles électriques et sont soigneusement vérifiés. Une installation correcte est assurée par en suivant ces instructions et celles du schéma de câblage ; sinon,
des surcharges peuvent se produire dans le moteur. Nous déclinons toute responsabilité pour toute dommages causés par le non-respect de ces instructions.
PARAMÈTRE DU PRODUIT
| HSP1100IIModèle | HDP1800II | HDP2200II | |
| Type de vitesse et | Deux vitesses | Deux vitesses | Deux vitesses |
| Saisir | CA 220-240 V 5 0 Hz | ||
| Puissance max ^j | 1100 W | 1600 W | 1900 W |
| Q max | 35000L/H | 39000L/H | 43000L/H |
| nqu'at-ca que man | 14000L/H | 19000L/H | 21500L/H |
| H ma x | 13 m | 15 m | 18 m |
| H min | 2,8 m | 3,9 m | 4,4 m |
| Auto-absorption nfonction | Non | Non | Non |
| Calibre d'entrée/sortie | 2,0 x 2,0 pouces | ||
INSTRUCTIONS D'INSTALLATION
1. Installation
Les pompes doivent être installées horizontalement, en les fixant avec des vis à travers les trous des supports pour éviter les bruits et vibrations indésirables.
Le tuyau d'aspiration de la pompe doit être le plus court possible.
L'étiquette signalétique doit être visible après l'installation. Les pièces contenant des éléments sous tension, à l'exception des pièces alimentées en très basse tension de sécurité < 12 V, doivent être inaccessibles à une personne se trouvant dans le bain.
Les appareils de classe I doivent être raccordés en permanence à un câblage fixe. Les pièces comprenant des composants électriques, à l'exception des dispositifs de commande à distance, doivent être situées ou fixées de manière à ce qu'elles ne puissent pas pénétrer dans la baignoire.
2. Assemblage des
tuyaux Les tuyaux d'aspiration et de refoulement doivent avoir un diamètre égal ou supérieur à celui du piquage d'admission de la pompe.
Évitez les siphons car, en plus de nuire à l'efficacité, ils empêchent la vidange totale de l'ensemble.
Les tuyaux d'aspiration et de refoulement ne doivent en aucun cas reposer sur la pompe.
Bien boucher tous les connecteurs et raccords. Eviter toute fuite sur le moteur qui l'endommagerait immanquablement.
3. Connexion électrique
L'installation électrique doit comporter un système de séparation multiple avec des contacts s'ouvrant sur au moins 3 mm.
Pour une protection continue contre d'éventuels chocs électriques, cet appareil doit être monté sur la base conformément aux instructions d'installation.
La protection du système doit être basée sur un dispositif à courant résiduel (RCD) avec un courant de déclenchement nominal ne dépassant pas 30 mA. Le câble d'alimentation doit être conforme aux normes CEM (2). Les moteurs monophasés sont équipés d'un protecteur thermique intégré. Lorsque la pompe fonctionne dans des conditions anormales et provoque le fonctionnement du protecteur thermique, veuillez couper l'alimentation de la pompe si elle tourne à basse vitesse (1 450 tr/min) et la rebrancher 1 minute plus tard. Si la pompe tourne à grande vitesse (2 900 tr/min), elle recommencera à fonctionner lorsque le protecteur thermique se réinitialisera automatiquement lorsque la température du moteur chutera à un certain degré.
Les schémas de la Fig. (1) permettent de réaliser un raccordement électrique correct. Le raccordement électrique doit être effectué par un personnel qualifié en respectant strictement les normes "60335-1".
Norme « IEC 60335-2-41 ».
Assurez-vous que la connexion à la terre est correctement effectuée.
Assurez-vous que la connexion équipotentielle entre le bain et la pompe est correctement réalisée.
Les fils servant de conducteurs de liaison équipotentielle doivent avoir une section comprise entre 2,5 et 6 mm² et doivent être équipés d'un réceptacle terminal adapté.
Structure d'installation

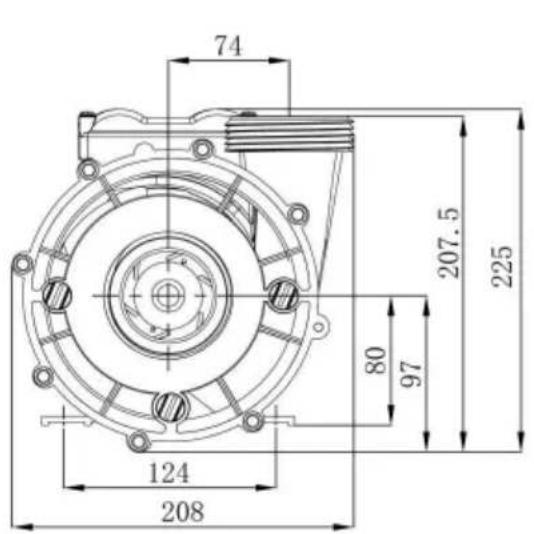

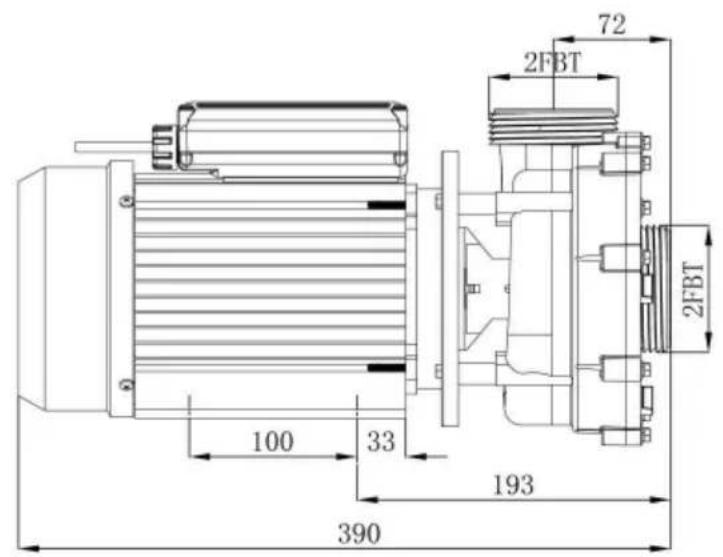

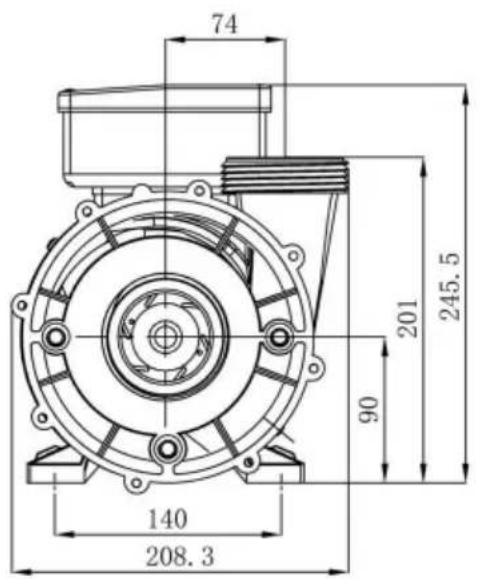

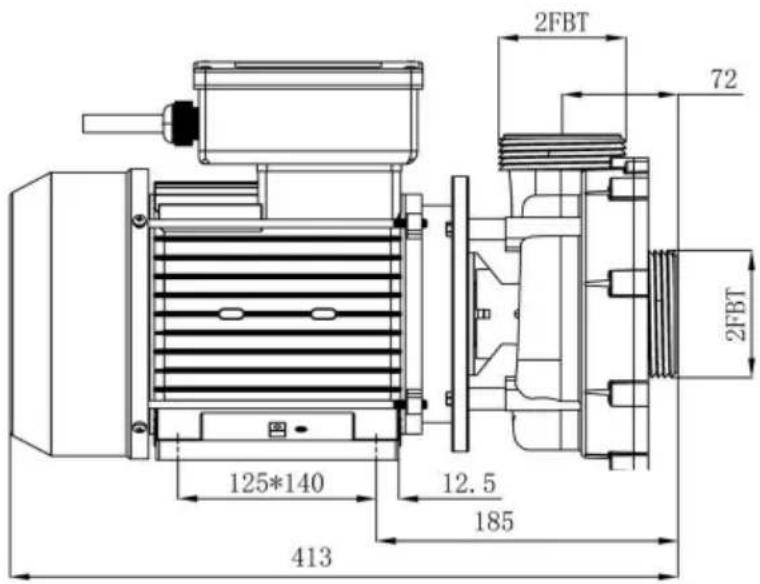

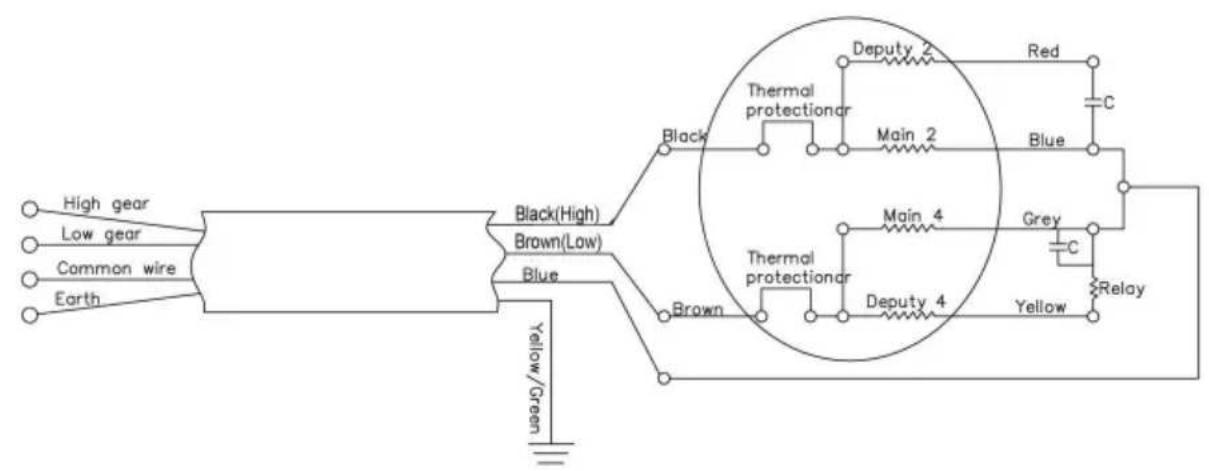

2FBT 72 125*140 12.5 185 413 2FBTSchéma du circuit d'installation Étant donné
que les couleurs des fils du cordon d'alimentation de cet appareil peuvent ne pas correspondre aux marquages colorés identifiant les bornes de votre unité de connexion, procédez comme suit.
Le fil, de couleur verte et jaune, doit être connecté à la borne de la
unité de connexion qui est marquée par la lettre E ou par le symbole de te ou vert et jaune.
Le fil marron et le fil bleu connectés à l'alimentation sont à faible vitesse. Le fil noir et le fil bleu connectés à l'alimentation sont à haute vitesse.

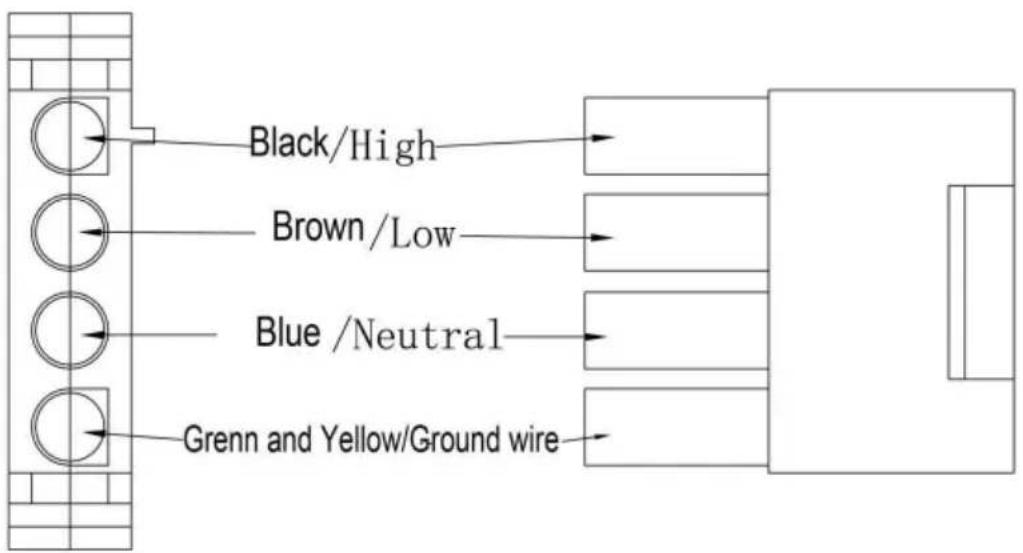

Schéma de principe de la connexion de la prise AMP
1. Contrôles avant le démarrage initial
Vérifiez que l'arbre de la pompe tourne librement.
Vérifiez que la tension et la fréquence du secteur correspondent à celles indiquées sur la plaque signalétique.
L'ensemble d'hydromassage doit être équipé d'un système pour empêcher
empêcher la pompe de démarrer si un niveau d'eau minimum n'est pas présent.
Vérifiez le sens de rotation du moteur, qui doit correspondre à celui-ci
indiqué sur le couvercle du ventilateur.
Si le moteur ne démarre pas, essayez de localiser le problème dans le tableau de la plupart
défauts courants et leurs solutions possibles qui sont fournies plus loin.
LA POMPE NE DOIT JAMAIS FONCTIONNER À SEC.
2. Démarrage
Démarrer électriquement la pompe uniquement lorsque les tuyaux d'aspiration et de refoulement sont raccordés aux entrées et sorties correspondantes. Vérifiez qu'il n'y a pas obstacle dans les canalisations.
Appliquez la tension au moteur et ajustez convenablement les jets pour obtenir la couler.
ENTRETIEN ET NETTOYAGE
Nos pompes pour installations d'hydromassage ne nécessitent aucune intervention particulière maintenance ou programmation.
Si la pompe doit rester inactive pendant une longue période, il est recommandé de
démontez-le, nettoyez-le et rangez-le dans un endroit sec et bien aéré. Si le
Le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son
avertir un agent de service ou une personne de qualification similaire d'un danger.
La pompe peut être utilisée pour vider l'eau du véhicule après une installation correcte.
Lorsque la pompe doit être nettoyée (1) en la remplissant d'eau jusqu'à la position de niveau de la buse de la baignoire, (2) fonctionnant 2 à 3 minutes, (3) évacuant l'eau de baignoire après l'arrêt du moteur.
GUIDE DE DÉPANNAGE
| SYMPTÔME CAUSE POSSIBLE VÉRIFIER | ||
| LA POMPE FAITPAS DE TOUR | PAS D'ÉNERGIEÀ POMPER | -alimentation électrique entrante vers la pompe?-Le disjoncteur est-il allumé?-Le GFCI fonctionne-t-il correctement?-L'interrupteur d'air est-il branché ? |
| INTERRUPTEUR D'AIRDÉCONNECTÉ | -Le tuyau de l'interrupteur d'air est-il connecté à la pompe?-Le tuyau de l'interrupteur d'air est-il connecté à le bouton d'actionnement sur le pont de la baignoire ? | |
| POMPE NONPOMPAGECORRECTEMENT | BLOCAGE OUFUIR | -Les jets doivent être dirigés loin de l'entrée d'aspiration afin que l'air ne soit pas forcé dans l'aspiration de la pompe-L'entrée d'aspiration dans la baignoire est-elle bloquée ou couvert?-Y a-t-il des débris dans le boîtier de la pompe?-Y a-t-il une fuite dans la tuyauterie ou la pompe ? |
| BASSE TENSION | -La tension appropriée est-elle appliquée à la pompe?-Est-ce qu'une rallonge est utilisée ? | |
Élimination correcte Ce
produit est soumis aux dispositions de la directive européenne 2012/19/UE.
Le symbole représentant une poubelle à roulettes barrée indique que le produit doit être collecté séparément dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole.
Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers
normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils, électriques et électroniques.
