MODE D'EMPLOI 5MLTV2-6 Vevor

5MLTV2-80、5MLTV2-120

Assistance technique et certificat de garantie électronique www.vevor.com/support

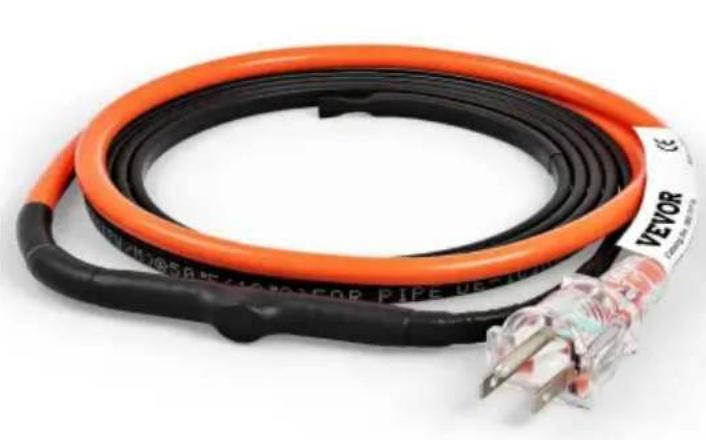

CÂBLE CHAUFFANT DE TUYAU

MODÈLE:

VERSION NA : 5MLTV1-3, 5MLTV1-9, 5MLTV1-12, 5MLTV1-15,

5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30,

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

VERSION UE : 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60,

5MLTV2-80, 5MLTV2-120

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée uniquement par nous

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir

toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement

lorsque vous passez une commande chez nous si vous économisez réellement

La moitié en comparaison avec les plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CÂBLE CHAUFFANT DE TUYAU

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

Information

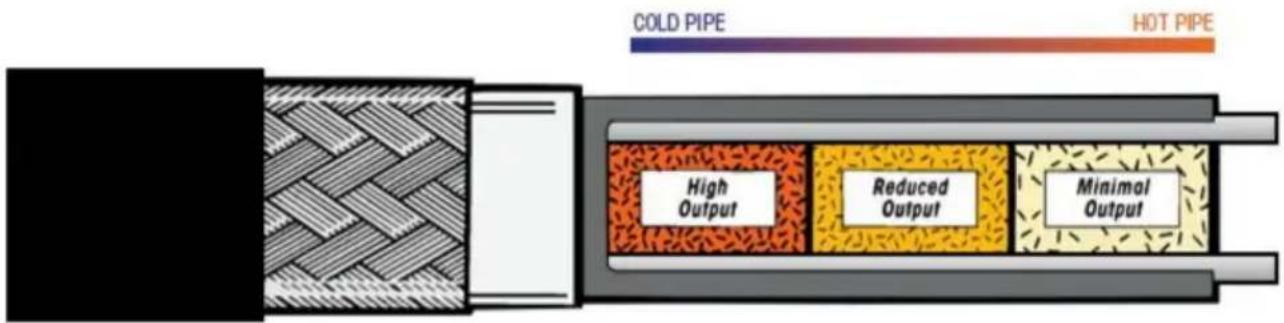

Un noyau autorégulateur spécial est au centre du kit MLTV. Ce noyau est conducteur

et s'ajuste en fonction des températures ambiantes. Quand il fait froid, le

l'âme du câble comporte de nombreux chemins conducteurs qui génèrent suffisamment de chaleur pour retenir l'eau circulant dans le tuyau.

À mesure que la température ambiante se réchauffe, il y a moins de chemins conducteurs et moins de de la chaleur est générée. Cette technologie autorégulatrice assure la bonne quantité de chaleur est appliqué, quand et où il est nécessaire.

Câble antigel des canalisations. Pré-terminé et autorégulant avec fiche.

Nominal UE: 9,8 watts/m à 30, 16,4 watts/m à 10, 240 VAC. NA: 3 Watts/pied à

86 Watts/pied à 50, 120VAC.

Le kit MLTV est conçu pour faire varier sa puissance calorifique en fonction des changements dans l'environnement.

température.

En raison de la fonction d'autorégulation de ce câble, le kit MLTV peut être enroulé

lui-même (superposé), si nécessaire, lorsqu'il est installé sur des canalisations, des vannes ou des brides.

Protégez-vous contre l'eau gelée ou l'éclatement inutile et les tuyaux de drainage.

Régule automatiquement la production de chaleur pour vous économiser de l'énergie.

Peut être doublé et superposé pour une application facile.

Plage de température de fonctionnement du produit

Ce produit est contrôlé par un capteur de température pour détecter la température. Ça commence

fonctionne lorsque la température est inférieure à 6 ± 3 (43 ± 5) et cesse de fonctionner lorsque la température est supérieure à 13 ± 3 (55 ± 5). La lumière s'allume lorsqu'elle est branchée uniquement Indique la mise sous tension et le fonctionnement est contrôlé par un interrupteur de degré.

ACCESSOIRES

Ruban en fibre de verre

Assembler

Suivez ces 6 étapes faciles pour un hiver sans souci.

1. Collecter les informations sur la candidature

- Déterminez si votre tuyau est en plastique ou en métal.

Mesurez le diamètre du tuyau. • Mesurez la longueur

du tuyau. • Comptez les vannes et les robinets.

1. Vérifiez l'alimentation électrique

- Vérifiez qu'une prise électrique est disponible à moins de 2 m (UE)/3 pieds (NA) de l'épissure.

emplacement sur le

tuyau. • Il est recommandé que le circuit alimentant le câble chauffant soit en défaut de terre protection; ceci est obligatoire par le code de l'électricité pour certaines applications dans de nombreux régions. Consultez un inspecteur en électricité pour déterminer le défaut de terre spécifique exigences relatives à votre application avant l'installation. Si vous n'êtes pas sûr que votre Le circuit est doté d'une protection contre les fuites à la terre, consultez un électricien.

1. Consultez le tableau de sélection de la température.

Localisez la température la plus basse attendue.

- Tableau de sélection que vous comptez utiliser.

Localisez le diamètre de votre tuyau en plastique ou en métal dans ce tableau de température.

1. Sélectionnez votre kit de câbles

- Reportez-vous aux informations que vous avez recueillies à l'étape 1.

Prenez la mesure de la longueur du tuyau.

• Ajoutez ensuite un pied (2,54 cm/1 po) de câble pour chaque vanne ou robinet que vous avez compté.
• Additionnez ces informations pour déterminer la longueur du câble en pieds du câble du kit MLTV que vous aura besoin pour ce projet.

Sélectionnez le kit MLTV Kit Pipe Freeze Prevention qui correspond le mieux à votre

longueur du câble en pieds selon le tableau de sélection des kits.

5. Articles supplémentaires requis

• Le tuyau/câble doit être recouvert de fibre de verre de 1/2" (1,27 cm/0,5 po) (ou équivalent).
  isolation ininflammable). • Utilisez
  du ruban en fibre de verre pour fixer le câble au tuyau.

Informations sur le produit (version NA)

Catalogue Nombre	Tension/V	Chauffage Câble Longueur/PI (±2%)	Watts/m @50	Pouvoir Corde Longueur/PI (±2%)	Maximum entretien Température
5MLTV1-3	120	3	5	3	150
5MLTV1-6	120	6	5	3	150
5MLTV1-9	120	9	5	3	150
5MLTV1-12	120	12	5	3	150
5MLTV1-15	120	15	5	3	150
5MLTV1-18	120	18	5	3	150
5MLTV1-24	120	24	5	3	150
5MLTV1-30	120	30	5	3	150
5MLTV1-40	120	40	5	3	150
5MLTV1-60	120	60	5	3	150
5MLTV1-80	120	80	5	3	150
5MLTV1-10	120	100	5	3	150
5MLTV1-12	120	120	5	3	150

Informations sur le produit (Version UE)

CatalogueNombre	Tension/V	ChauffageCâbleLongueur/	Watts/m@10	PouvoirCordeLongueur/m	MaximumentretienTempérature
5MLTV2-6	230	m1,83	16.4	(±2%)2	65
5MLTV2-12 230		3.7	16.4	2	65
5MLTV2-18 230		5.5	16.4	2	65
5MLTV2-60 230		18.3	16.4	2	65
5MLTV2-80 230		24.4	16.4	2	65
5MLTV2-120 230		36,6	16.4	2	65

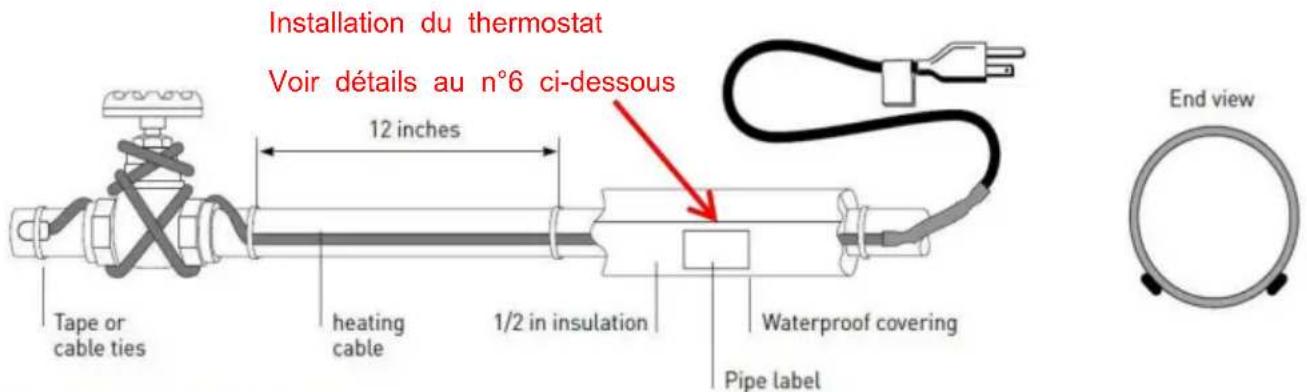

6. Installation du thermostat

- Le thermostat (l'épissure du câble chauffant) doit être placé fermement contre le tuyau et fixé avec du ruban en fibre de verre de bonne qualité. Le thermostat doit être placé sur l'extrémité la plus froide du tuyau et allumez et éteignez le câble pour fournir fonctionnement économique.

Nous facilitons la sélection de votre câble

Les sélections non ombrées peuvent courir tout droit le long du tuyau.

TAPE

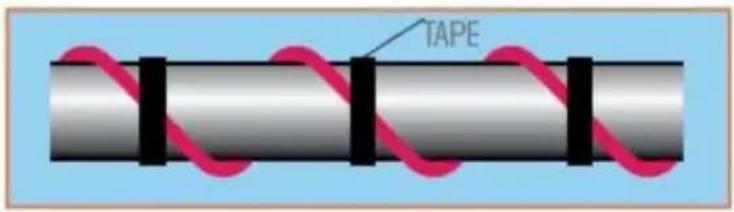

Sélections ombrées en gras doit être uniformément spiralé le long du tuyau.

TAPE

Tableau « A » Température la plus basse prévue : 0 °F (version NA)

	Tuyau en plastique			Tuyau en métal
Diamètre	1/2"(0,5 pouces)	3/4"(0,75 pouces)	1"(1po)	1/2"(0,5 pouces)	3/4"(0,75 pouces)	1"(1po)
Modèle				Longueur du tuyau métalliqueLongueur
3 pieds	1,5-2,7 pieds	1,5-2,4 pieds	1,2-2,1 pieds	1,5-2,7 pieds	1,5-2,4 pieds	1,2-2,1 pieds
6 pieds	3,0-5,4 pieds	3,0-4,8 pieds	2,4-4,2 pieds	3,0-5,4 pieds	3,0-5,4 pieds	3,0-5,4 pieds
9 pieds	4,5-8,1 pieds	4,5-7,2 pieds	3,6-6,3 pieds	4,5-8,1 pieds	4,5-8,1 pieds	4,5-8,1 pieds
12 pieds	8,1-11,4 pieds	7,2-9,6 pieds	6,3-8,1 pieds	8,1-11,4 pieds	8,1-11,4 pieds	8,1-11,4 pieds
15 pieds	10,2-14,1 pieds	9-12 pieds	8,1-9,9 pieds	10,2-14,1 pieds	10,2-14,1 pieds	10,2-14,1 pieds
18 pieds	13,5-17,1 pieds	11,7-15,3 pieds	9,9-13,5 pieds	13,5-17,1 pieds	13,5-17,1 pieds	13,5-17,1 pieds
24 pieds	16,5-22,8 pieds	15,3-20,4 pieds	13,2-18 pieds	16,5-22,8 pieds	16,5-22,8 pieds	16,5-22,8 pieds
30 pieds	20,7-28,5 pieds	19,2-25,5 pieds 16,5-22,5 pieds		21,3-28,5 pieds	21,3-28,5 pieds	21,3-28,5 pieds
40 pieds	26,9-37,1 pieds	25,3-37,3 pieds 21,5-32,3 pieds		26,9-37,1 pieds	25,3-37,3 pieds	21,5-32,3 pieds
60 pieds	39,9-59,1 pieds	36,9-54,6 pieds 31,2-47,1 pieds		39,9-59,1 pieds	39,9-59,1 pieds	39,9-59,1 pieds
80 pieds	53,7-79,1 pieds	50,6-74,5 pieds 42,9-64,6 pieds		53,7-79,1 pieds	53,7-79,1 pieds	53,7-79,1 pieds
100 pieds	66,7-99,2 pieds	62,9-93,3 pieds 53,0-80,6 pieds		66,7-99,2 pieds	66,7-99,2 pieds	66,7-99,2 pieds
120 pieds	80,1-119,1 pieds 75,2-112,7 pieds 63,1-97,9 pieds			80,1-119,1 pieds 80,1-110,1 pieds 80,1-119,1 pieds

Tableau « B » Température la plus basse prévue : -20 °F (version NA)

	Tuyau en plastique			Tuyau en métal
Diamé avoir	1/2"(0,5 pouces)	3/4"(0,75 pouces)	1"(1po)	1/2"(0,5 pouces)	3/4"(0,75 pouces)	1"(1po)
Modèle	Longueur du tuyau en plastique Longueur du tuyau métallique
3 pieds	1,5-2,7 pieds	1,5-2,4 pieds	1,2-2,1 pieds	1,5-2,7 pieds	1,5-2,4 pieds	1,2-2,1 pieds
6 pieds	2,4-3,6 pieds	2,4-3,3 pieds	2,4-3 pieds	3,0-5,4 pieds	3,0-5,4 pieds	3,0-5,4 pieds
9 pieds	3,6-5,4 pieds	3,3-4,5 pieds	3-3,6 pieds	4,5-8,1 pieds	4,5-7,2 pieds	3,6-6,3 pieds
12 pieds	5,4-7,2 pieds	4,5-6,3 pieds	3,6-5,7 pieds	8,1-11,4 pieds 6,3-9,6 pieds	7,2-10,5 pieds
15 pieds	7,2-9,0 pieds	6,3-8,1 pieds	5,1-7,2 pieds	10,2-14,1 pieds	9,3-13,2 pieds	8,1-12,3 pieds
18 pieds	9,0-11,91 pieds	8,1-9,9 pieds	7,2-9,0 pieds	13,5-17,1 pieds	12,6-16,2 pieds	11,7-13,5 pieds
24 pieds	11,7-15,6 pieds	9,9-13,2 pieds	9,0-12,0 pieds	17,1-22,8 pieds	16,2-21,6 pieds	13,5-18 pieds
30 pieds	15,6-19,8 pieds	13,2-17,4 pieds	12,0-15,3 pieds 22	8-29,4 pieds	21,6-27,3 pieds	18,0-22,8 pieds
40 pieds	26,9-37,1 pieds	25,3-37,3 pieds	21,5-32,3 pieds 26	9-37,1 pieds	25,3-37,3 pieds	21,5-32,3 pieds
60 pieds	30,0-40,8 pieds	26,4-35,4 pieds	22,8-31,2 pieds 44	7-59,4 pieds	41,1-54,6 pieds	34,5-46,5 pieds
80 pieds	43,5-54,7 pieds	37,8-47,0 pieds	33,3-41,9 pieds 63	4-79,4 pieds	58,2-73,0 pieds	49,6-62,4 pieds
100 pieds	54,4-68,4 pieds	47,1-58,8 pieds	42,1 pieds-52,6 pieds t	79,9-99,4 pieds	72,4-90,7 pieds	62,2-77,8 pieds
120 pieds	64,8-82,1 pieds	56,5-70,6 pieds	50,5-63,1 pieds 95	9-119,3 pieds 86,9-108,8 pieds	74,6-93,4 pieds

Tableau « A » Température la plus basse prévue : -18 (version UE )

	Tuyau en plastique			Tuyau en métal
Diamètre est	1/2"(1,27 cm)	3/4"(1,91cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"(1,91cm)	1"(2,54 cm)
Modèle Longueur du tuyau en plastique				Longueur du tuyau métallique
1,83 m 0,92-1,65 m 0,92-1,5 m 0,73-1,3 m			0,92-1,65 m 0,92-1,65 m 0,92-1,65 m	0,92-1,65 m 0,92-1,65 m	0,92-1,65 m	0,92-1,65 m
3,7 m 2,5-3,5 m 2,2-3 m			2m-2,5m 2,5-3,5m	2,5-3,5 m 2,5-3,5 m	2,5-3,5 m	2,5-3,5 m
5,5 m 4,2-5,3 m		11,7-15,3 pieds	9,9-13,5 pieds	4,2-5,3 m	4,2-5,3 m	4,2-5,3 m
18,3 m	12.2-18.02m	11h25-16h64m	9h51-14h36m	12.2-18.02m	12.2-18.02m	12.2-18.02m
24,4 m 53	7-79,1 pieds 15,42-22,7	13,1-19,7m	16.37-24.11 m	16.37-24.11 m	16.37-24.11 m	16h37-24h11m
36,6 m	24.41-36.3m	22.92-34.35 m	19h23-29h84m	24.41-36.3m	24.41-36.3m	24.41-36.3m

Tableau « B » Température la plus basse prévue : -29 (version UE)

	Tuyau en plastique			Tuyau en métal
Diamètre	(1,27 cm)	3/4"(1,91cm)	1"(2,54 cm)	1/2"(1,27 cm)	3/4"1/2"(1,91cm)	1"(2,54 cm)
Modèle	Longueur du tuyau en plastique Longueur du tuyau métallique
1,83m 0,73-1,1m 0,73-1m			0,73-0,92m 0,92-1,65m 0,92-1,65m
3,7 m 1,65-2,2 m 1,37-1,92 m 1,1-1,74 m				2,5-3,5 m	7,2-10,5 pieds	6,3-9,6 pieds
5,5 m	2,74-3,63 m	2,45-3,02 m 2,2-2,74 m		4,11-5,21 m 3,84-4,94 m 3,57-4,11 m
18,3 m 9,1-12,4 m 8-10,8 m			6,9-9,5 m	13,6-18,1 m 12,5-16,6 m 10,5-14,2 m
24,4 m	13.3-16.67 m	11h5-14h32 m	10h15-12h77 m	19,32-24,2m	17h74-22h25 m	15.12-19.02 m
36,6m 20,85-25m		17,2-21,52 m	15,4-19,23m	29,23-36,36 m	26,5-33,2 m 22,73-28,5 m

Exemple:

1. Si la température prévue la plus basse : -29 (-20 ), choisissez le tableau « B »
2. Si le matériau du tuyau est en plastique et que le diamètre du tuyau est de 1/2"
   (1,27 cm/0,5 pouces) et la longueur du tuyau est comprise entre 0,73 et 0,1,1 m (2,4 à 3,6 pieds).
3. Ensuite, nous choisissons le modèle 1,83 m (6 pieds).

Ce système peut être installé avec la certitude qu'il fonctionnera pendant des années sans nécessitant un service. Tous les composants sont fabriqués à partir de matériaux de la plus haute qualité et sont testés à des moments critiques du processus de fabrication.

Le thermostat (l'épissure du câble chauffant) doit être placé fermement contre le tuyau et fixé avec du ruban en fibre de verre de bonne qualité. Le thermostat doit être placé sur l'extrémité la plus froide du tuyau et allumez et éteignez le câble pour fournir fonctionnement économique.

Exigences générales

Les câbles chauffants MLTV peuvent être utilisés sur des conduites d'eau en métal et en plastique (telles que Pipeline PEX, pipeline PVC), mais pas sur des tubes en vinyle flexibles (tels que des tuyaux de jardin tuyaux).

Les câbles chauffants MLTV ne sont pas destinés à être utilisés à l'intérieur de tuyaux, pour le gel protection des liquides autres que l'eau, ou pour une utilisation dans des zones classées dangereuses.

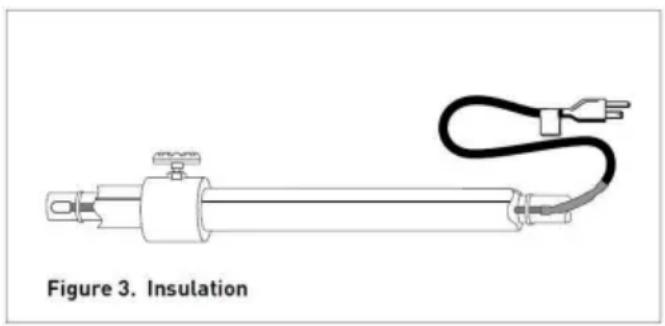

Installer avec une isolation thermique imperméable et ignifuge d'au moins 1/2 po.

Ne jamais utiliser sur des tuyaux pouvant dépasser 65 (150).

Vous pouvez installer la fiche du produit sur la prise ou le régulateur. Mais ça ne peut pas changer ou endommager le câble chauffant.

Ne pas utiliser à l'intérieur du tube, ne peut être utilisé qu'à l'extérieur du tube.

Ne pas utiliser de câble chauffant pour tuyaux pour les applications de dégivrage du toit et des gouttières.

Ne pas utiliser en enfouissant sous terre.

Le ruban adhésif peut être utilisé directement sur les tuyaux en polyéthylène, mais le ruban isolant ne peut pas être utilisé. utilisé.

Installer uniquement dans des endroits accessibles ; ne pas installer derrière des murs ou là où le câble serait caché.

Ne faites pas passer le câble chauffant à travers les murs, les plafonds ou les sols.

Connectez-vous uniquement à des prises protégées contre les défauts à la terre qui ont été installées dans conformément à tous les codes et normes nationaux et locaux en vigueur et sont protégé de la pluie et des autres eaux.

Codes électriques

Articles 422 et 427 du Code national de l'électricité (NEC) et partie 1, section 62 du Code canadien de l'électricité (CCE), régissent l'installation des systèmes de chauffage MLTV câble pour la protection contre le gel des canalisations et doit être respecté.

Important : Pour que la garantie Xuhui soit valide, vous devez respecter toutes les exigences décrites dans ces lignes directrices.

Toutes les informations thermiques et de conception fournies ici sont basées sur une « norme » installation avec câble chauffant fixé sur un tuyau isolé.

Déterminez le câble chauffant MLTV dont vous avez besoin pour le gel des tuyaux protection:

Ajoutez 1 pied à la longueur de votre tuyau pour chaque vanne ou robinet de votre système de tuyauterie.

La température extérieure la plus basse est de -18 (0 ), nécessite un minimum de 1/2" d'épaisseur

eau

Avertissement Risque d'incendie et d'électrocution. Ce produit est un appareil électrique qui doit être installé correctement pour garantir un bon fonctionnement et pour éviter les chocs ou les incendies. Lire ces avertissements importants et suivez attentivement toutes les instructions d'installation.

Lorsqu'il est utilisé avec un conduit/tuyau non métallique, la température de ramollissement du les conduits/tuyaux non métalliques doivent être supérieurs à 85 (185).

Pour minimiser le risque d'incendie dû à un arc électrique soutenu si le chauffage Le câble est endommagé ou mal installé, et de se conformer aux exigences de Certifications de l'agence Xuhui et codes électriques nationaux, équipement de défaut à la terre une protection doit être utilisée sur chaque circuit de dérivation du câble chauffant. L'arc peut ne pas être arrêté par une protection de circuit conventionnelle.

Pour les applications de protection contre le gel des canalisations, utilisez uniquement un isolant résistant au feu. matériaux tels que la mousse préformée ou la fibre de verre.

N'endommagez pas le câble chauffant, le cordon d'alimentation ou la fiche. Supprimez tout immédiatement les câbles endommagés hors service.

N'utilisez pas de fil ou de pinces métalliques pour fixer le câble au tuyau. Utiliser ruban en fibre de verre (1/2 pouce de large à 1 pouce de large).

N'installez pas le câble chauffant sous un revêtement de toit et de gouttière. dégivrage.

Laissez ces instructions d'installation à l'utilisateur pour référence future.

Installation

1. Préparez l'installation.

Rangez le câble chauffant dans un endroit propre et sec.

Effectuer le test de pression de la tuyauterie.

Avant d'installer le câble, retirez toutes les surfaces tranchantes du tuyau qui pourraient endommager le câble chauffant.

Examiner la conception du câble chauffant MLTV et comparer aux matériaux reçus pour vérifiez que vous disposez du câble chauffant MLTV approprié.

Parcourez le système et planifiez le cheminement du câble chauffant MLTV sur la canalisation.

Les câbles chauffants peuvent être installés de manière croisée dans les zones avec températures plus basses, telles que les vannes, les brides, etc. (Figure 1).

Installation du thermostat Voir détails au n°6 ci-dessous 12 inches Tape or cable ties heating cable 1/2 in insulation Waterproof covering Pipe label End view

2. Positionnez et fixez le câble chauffant au tuyau.

Assurez-vous que toutes les canalisations à tracer sont sèches.

Installez le câble chauffant en utilisant le traçage droit Figure 1 ou la figure 2 en spirale.

Pour un tracé droit, installez le câble chauffant sur une moitié inférieure du tuyau ; pour par exemple, en position 4 heures ou 8 heures.

Assurez-vous d'installer le câble chauffant supplémentaire requis pour les vannes, les brides, etc., comme indiqué sur les figures 1 et 2.

Lorsque la conception nécessite une spirale, commencez par suspendre une boucle tous les 10 pieds comme le montre la figure 2. Pour déterminer la longueur de la boucle, divisez la longueur du MLTV par votre longueur de tuyau et multipliez par 10. Par exemple, si vous utilisez un tuyau de 15,24 m(50 pi) MLTV sur un tuyau de 40 pieds, laissez une boucle de 3,66 m (12 pieds) de câble chauffant à chaque Section de tuyau de 3,1 m (10 pieds). Saisissez la boucle en son centre et enroulez-la autour du tuyau. Égalisez la distance entre les spirales en faisant glisser les enveloppes le long du tuyau. Utiliser ruban en fibre de verre pour fixer le centre de la boucle au tuyau.

Fixez le câble chauffant MLTV au tuyau à intervalles de 1 pied à l'aide de fibre de verre ruban d'application ou attaches de câble en nylon. N'utilisez pas de ruban isolant en vinyle, de ruban adhésif en toile, de bandes métalliques ou de fils.

S'il reste un excédent de câble à l'extrémité du tuyau, doublez-le le long du tuyau.

3. Vérifiez l'installation.

Avant d'installer l'isolation thermique, assurez-vous que le câble chauffant est exempt de dommages mécaniques (dus à des coupures, des pinces, etc.) et thermiques (dus à la soudure, à la surchauffe, etc.).

4. Installez une isolation thermique.

Un système MLTV fiable dépend d'un système correctement installé, sec et résistant aux intempéries. isolation thermique.

Assurez-vous qu'au moins 1/2" de mousse préformée ou d'isolation thermique équivalente est utilisé et que toute la tuyauterie, y compris les vannes, les joints et les pénétrations murales, a été entièrement isolé comme le montre la figure 3.

Pour une protection jusqu'à -29 (-20 ), utilisez un isolant de 1" d'épaisseur.

Installez l'isolation sur la tuyauterie dès que possible pour minimiser le potentiel pour dommages mécaniques après l'installation.

Assurez-vous que l'étiquette MLTV est visible à l'extérieur de l'isolation thermique.

5. Fin de l'installation.

Pour éviter d'endommager le câble ou le cordon chauffant, fixez le cordon d'alimentation (froid plomb) avec du ruban en fibre de verre comme illustré à la figure 4.

Deux étiquettes indiquant la présence de câble chauffant pour tuyau électrique sont incluses avec le câble chauffant. Fixez les deux étiquettes « Electric Traced » sur la surface extérieure de l'isolation des tuyaux à des intervalles appropriés pour indiquer la présence de courant électrique MLTV câble chauffant.

6. Installation des thermostats

Le thermostat (l'épissure du câble chauffant) doit être placé fermement contre le tuyau et fixé avec du ruban en fibre de verre de bonne qualité. Le thermostat doit être placé sur l'extrémité la plus froide du tuyau et allumez et éteignez le câble pour fournir fonctionnement économique.

7. Démarrage du système.

Xuhui recommande que le système soit testé conformément la section « Test et maintenance des câbles » ci-dessous.

Branchez le câble chauffant dans une prise protégée contre les défauts à la terre sortie.

Vérifiez le disjoncteur pour vérifier l'alimentation du câble.

terre.

L'eau stagnante dans le tuyau devrait être chaude en une heure.

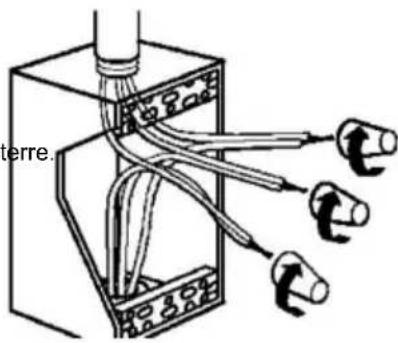

Pour MLTV avec cordon d'alimentation mais sans prise, certifié CE ou répertorié UL Boîte de jonction de type 4X, bague de sortie et serre-fils (convient pour 12 à 18AWG taille du fil), connectez les fils froids noir et blanc aux deux fils de phase et au vert froid mène à la terre.

Vérifiez le disjoncteur pour vérifier l'alimentation du câble.

Avertissement : Mettez le circuit hors tension avant l'entretien.

Test et maintenance des câbles

À l'aide d'un mégohmmètre de 500 Vcc, vérifiez la résistance d'isolement entre les deux les broches rectangulaires (fil d'alimentation ou noir et blanc) de la fiche et le rond (terre ou fil vert) après avoir installé le câble chauffant. Lecture minimale devrait être de 50 mégohms.

Enregistrez les valeurs originales pour chaque circuit et comparez les lectures ultérieures prises lors des programmes d'entretien réguliers aux valeurs d'origine.

Si les lectures tombent en dessous de 50 mégohms, remplacez le câble MLTV par une nouvelle unité. Faire n'essayez pas de réparer l'appareil.

Avertissement : risque d'incendie et d'électrocution.

Un câble chauffant endommagé peut provoquer un choc électrique, un arc électrique et un incendie. Ne pas tenter de réparer ou de mettre sous tension le câble chauffant endommagé. Retirez-le immédiatement et remplacer par une nouvelle longueur.

Dépannage

Symptôme	Causes probables	Action Corrective
Chauffage câbleça ne marche pas	Pas de tension.Disjoncteurtrébuché.	Vérifiez le disjoncteur.Assurez-vous qu'il n'y a pas trop de câbles ou autres appareils connectés sur le même circuitChanger une bonne taille de disjoncteur pour le câble chauffant.
Tuyau ou toit congelé	Allumer le chauffage câble trop tard	Allumer le câble chauffant avant la température jusqu'à 0 (32) et laissez-le fonctionner basse température.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

5MLTV2-80ÿ5MLTV2-120

5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30,

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

WERSJA UE: 5MLTV2-6, 5MLTV2-12, 5MLTV2-18, 5MLTV2-60,

5MLTV2-80, 5MLTV2-120

5MLTV1-40, 5MLTV1-6, 5MLTV1-18, 5MLTV1-24, 5MLTV1-30,

5MLTV1-60, 5MLTV1-80, 5MLTV1-100, 5MLTV1-120

EU-VERSION: 5MLTV2-6ÿ5MLTV2-12ÿ5MLTV2-18ÿ5MLTV2-60ÿ

5MLTV2-80, 5MLTV2-120
