MODE D'EMPLOI PFPC1-1A006 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support

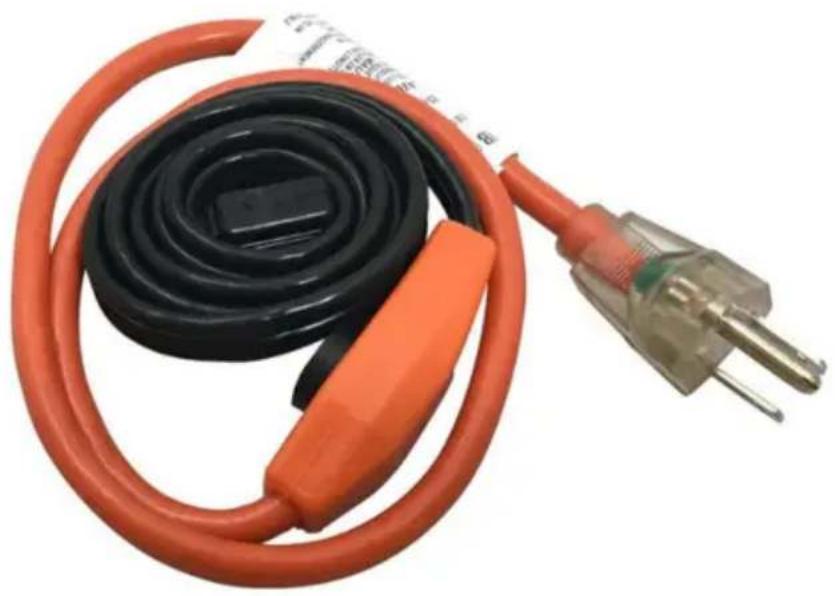

CÂBLE CHAUFFANT POUR TUYAUX RÉSIDENTIELS (SÉRIE)
MODÈLE : PFPC1-1A003, PFPC1-1A006, PFPC1-1A009.
PFPC1-1A012, PFPC1-1A018, PFPC1-1A024,
PFPC1-1A030, PFPC1-1A060, PFPC1-1A080
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée uniquement par nous
représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir
toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement
lorsque vous passez une commande chez nous, si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
CHAUFFAGE PAR TUYAUX RÉSIDENTIELS
CÂBLE (SÉRIE)
MODÈLE : PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012.
PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060,
PFPC1-1A080
Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous
contacter : Support technique et certificat de garantie électronique www.vevor.com/support
Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.
Informations générales
Comment fonctionnent les systèmes de chauffage
Le problème
L'isolation thermique à elle seule n'empêchera pas les tuyaux de geler. Par exemple, un tuyau de 3/4" ayant une isolation de 25 mm/1 pouce d'épaisseur gèlera en seulement 13 heures lorsque la température ambiante est de -10°C/14°F. Les conduites d'eau gelées peuvent éclater, entraînant une perte d'approvisionnement, des inondations et des dégâts.
La solution Le câble
chauffant électrique PFPC remplace la chaleur perdue à travers la couche d'isolation thermique. Le remplacement de la chaleur perdue permet de maintenir le tuyau et l'eau à l'intérieur du tuyau à une température constante. Avec un thermostat bimétallique intégré (à l'intérieur du capuchon noir), le câble chauffant ne fonctionne que lorsque le thermostat est à une température de 4OC/40OF ou moins.
Demande de CPFP
Le câble chauffant sera appliqué directement le long du tuyau et protégera les tuyaux jusqu'à 3,8 cm/1,5 pouces de diamètre.
Les systèmes de traçage thermique PFPC sont approuvés et qualifiés pour les applications de protection contre le gel des conduites d'eau générales isolées en métal ou en plastique à la température de maintien généralement acceptée de 4°C/40°F avec des accessoires.
Ce produit est contrôlé par un capteur de température pour détecter la température. Il commence à fonctionner lorsque la température est inférieure à 4 ± 3 et cesse de fonctionner lorsque la température est supérieure
à 14 ± 3 . Le voyant allumé lorsqu'il est branché indique uniquement la mise sous tension et le fonctionnement est contrôlé par un interrupteur.
Avertissements :
N'utilisez pas de câble chauffant sur des tuyaux chauffés au-dessus de 65OC/150°F tels que la vapeur lignes.
N'installez jamais de câble chauffant dans les murs, les sols ou le plafond.
N'installez jamais de câble chauffant sur un tuyau en plastique à moins que le tuyau ne soit rempli d'eau à tout moment.
Ne pas utiliser sur les conduites d'évacuation, les conduites de vidange, les
conduites de carburant ou les tuyaux. N'utilisez pas de câble chauffant pour tuyaux pour les
applications de dégivrage du toit et des gouttières. Ne pas utiliser à l'intérieur du tube, ne
peut être utilisé qu'à l'extérieur du tube. Ne jamais utiliser sur des
tuyaux pouvant dépasser 150°F. Ne pas utiliser en enfouissant sous terre.
ACCESSOIRES
Ruban adhésif
Réception et stockage
Réception
Comparez les matériaux avec la facture d'expédition et vérifiez que les matériaux appropriés ont été reçus. Le type du câble chauffant est imprimé sur sa gaine. Examiner les documents de conception et vérifier les matériaux reçus par rapport aux listes pour vérifier que tous les matériaux nécessaires ont été reçus. Inspectez le câble chauffant et les accessoires pour vous assurer qu'il n'y a aucun dommage pendant le transport.
Stockage
Les câbles et les composants du système doivent être stockés dans un endroit propre et sec. La plage de température de stockage est de -20^ à 65^ ( -4^ à 150^ ).
Avant l'installation
Les groupes de tuyauterie, d'isolation, électriques et d'instruments doivent être coordonnés avant l'installation du système de traçage électrique. L'installation ne doit commencer qu'une fois la majeure partie de la construction mécanique terminée. Assurez-vous que tous les tests mécaniques (c'est-à-dire tests hydrostatiques/purge) sont terminés et que le système
a été effacé.
Si le câble chauffant est rigide (à cause du froid), déroulez-le d'abord, puis alimentez-le avec une prise de
120 V jusqu'à ce qu'il soit chaud et souple. Débranchez ensuite et appliquez-le sur le tuyau.
Avertissement :
(Ce symbole identifie des avertissements de sécurité particulièrement importants qui doivent être suivis. Ne pas le faire pourrait provoquer une surchauffe et entraîner de graves risques d'incendie ou de choc électrique)
Une mauvaise installation, utilisation et/ou entretien du câble chauffant électrique peut provoquer un incendie, un choc électrique et/ou le gel du tuyau.
Assurez-vous qu'il y a une prise électrique correctement mise à la terre suffisamment près pour brancher le câble.
Les câbles chauffants doivent être installés conformément au Code national de l'électricité et au Code canadien de l'électricité. Une protection contre les défauts à la terre (GFCI) du circuit d'alimentation est requise.
Les approbations sont basées uniquement sur l'utilisation de pièces spécifiées E-Poly. Les pièces de rechange ou les rubans isolants en vinyle ne sont pas recommandés.
Ne branchez pas l'alimentation au câble chauffant lorsqu'il est enroulé.
N'installez pas de câble chauffant endommagé. La longueur minimale du tuyau est de 3 pieds.
Ne modifiez jamais ce câble chauffant de quelque manière que ce soit. S'il est raccourci, il surchauffera. Une fois coupé, le câble chauffant ne peut plus être réparé.
N'installez pas le même câble sur plus d'un tuyau.
Ne laissez jamais le câble chauffant se toucher, se croiser ou se chevaucher à aucun moment.
Débranchez le câble chauffant du tuyau de sa source d'alimentation pendant l'installation.
Lors de la mise sous tension du circuit du système de chauffage, quel que soit le fonctionnement normal, la période d'installation ou l'entretien, gardez toujours la section chauffante du système de câble chauffant éloignée des surfaces combustibles à un intervalle d'au moins 1 po/2,5 cm.
Prudence:
N'installez pas le système PFPC lorsque la température ambiante est inférieure à la température d'installation minimale (32°F/ 0°C).
Ces instructions doivent être enregistrées et mises à la disposition du propriétaire et transféré aux futurs propriétaires.
B Sélectionnez le câble chauffant approprié
Utilisez le tableau suivant pour sélectionner le câble chauffant approprié.
| TuyauLongueur | Diamètre du tuyau | ||||
| 1/2" | 3/4" | 1" | 1,25" | 1,5" | |
| 3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 |
| 4 | 1-3 | 1-3 | 1-3 | 2-3 | 2-3 |
| 5 | 1-3 | 1-3 | 2-3 | 2-3 | 2-3 |
| 6 | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 |
| 7 | 1-6 | 1-6 | 1-6 | 1-3+1-6 | 1-3+1-6 |
| 8 | 1-61-6 | 1-6 | 1-3+1-6 | 1-3+1-6 | |
| 9 | 1-9 | 1-9 | 1-9 | 1-9 | 1-9 |
| 10 1-9 | 1-9 | 1-9 | 1-9 | 2-6 | |
| 11 | 1-9 | 1-9 | 1-9 | 2-6 | 2-6 |
| 12 1-12 | 1-12 | 1-12 | 1-12 | 1-12 | |
| 13 | 1-12 | 1-12 | 1-12 | 1-12 | 1-6+1-9 |
| 14 | 1-12 | 1-12 | 1-12 | 1-6+1-9 | 1-6+1-9 |
| 15 | 1-15 | 1-15 | 1-15 | 1-15 | 1-15 |
| 16 | 1-15 | 1-15 | 1-15 | 1-15 | 2-9 |
| 17 | 1-15 | 1-15 | 1-15 | 2-9 | 2-9 |
| 18 | 1-18 | 1-18 | 1-18 | 1-18 | 1-18 |
| 20 | 1-18 | 1-18 | 1-18 | 1-9+1-121-18 | |
| 22 | 2-122-12 | 2-12 | 2-12 | 2-12 | |
| 24 | 1-24 | 1-24 | 1-24 | 1-24 | 1-24 |
| 26 | 1-24 | 1-24 | 1-24 | 1-12+1-15 1-12+1-15 | |
| 28 | 1-12+1-15 1-12+1-15 1-12+1-15 1-12+1-15 | ||||
| 30 | 1-30 | 1-30 | 1-30 | 1-30 1-30 | |
| 35 | 2-18 | 2-18 | 2-18 | 2-18 | 2-18 |
| 40 | 1-40 | 1-40 | 1-40 | 1-40 | 1-40 |
| 45 | 1-18+1-24 1-1 | 18+1-24 1-18+1-24 | 1-18+1-24 | 2-24 | |
| 50 | 2-24 | 2-24 | 2-24 | 2-24 | 1-12+1-40 |
| 55 | 1-24+1-30 1-2 | 1-24+1-30 1-24+1-30 | 1-24+1-30 1-18+1-40 | ||
| 60 | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 |
| 1-6+1-60 | 1-6+1-60 | 1-6+1-60 | 1-6+1-60 | 1-6+1-6065 | |
| 70 | 1-40+1-30 1-4 | 1-40+1-30 1-40+1-30 | 1-40+1-30 1-12+1-60 | ||
| 75 | 1-15+1-60 1-1 | 1-15+1-60 1-15+1-60 | 1-15+1-60 1-15+1-60 | ||
| 80 | 1-80 | 1-80 | 1-80 | 1-80 | 1-80 |
| 85 | 1-24+1-60 1-2 | 1-24+1-60 1-24+1-60 | 1-24+1-60 | 1-6+1-80 | |
| 90 | 1-30+1-60 1-3 | 1-30+1-60 1-30+1-60 | 1-30+1-60 1-30+1-60 | ||
| 95 | 1-18+1-80 1-1 | 1-18+1-80 1-18+1-80 | 1-18+1-80 1-18+1-80 | ||
| 100 | 1-40+1-60 1-4 | 1-40+1-60 1-40+1-60 | 1-40+1-60 1-40+1-60 | ||
| Numéro de catalogue | ChauffageLongueur (pi) | PouvoirSortie (Watts) | Ampli.(@120 V) | |
| 3 | PFPC1-1A003 | 3 | 21 | 0,18 |
| 6 | PFPC1-1A006 | 6 | 42 | 0,35 |
| 9 | PFPC1-1A009 | 9 | 63 | 0,51 |
| 12 | PFPC1-1A012 | 12 | 84 | 0,70 |
| 15 | PFPC1-1A015 | 15 | 105 | 0,88 |
| 18 | PFPC1-1A018 | 12618 | 1.05 | |
| 24 | PFPC1-1A024 | 24 | 168 | 1,40 |
| 30 | PFPC1-1A030 | 30 | 210 | 1,75 |
| 40 | PFPC1-1A040 | 40 | 280 | 2.34 |
| 60 | PFPC1-1A060 | 60 | 420 | 3,50 |
| 80 | PFPC1-1A080 | 80 | 560 | 4,67 |
Exemple:
1-60 signifie : vous avez besoin d'un câble chauffant « PFPC1-1A060 ».
2-3 signifie : vous avez besoin de deux câbles chauffants « PFPC1-1A003 ».
1-12+1-15 signifie : vous avez besoin d'un câble chauffant « PFPC1-1A012 » avec un câble chauffant « PFPC1-1A015 ».
Pour connaître les tailles de tuyaux minimales répertoriées ou pour plus d'informations, contactez le représentant de l'usine.
Ce guide de conception est basé sur la température de maintien généralement acceptée (4°C /40°F) pour la protection contre le gel.
Ce guide de conception est calculé sur la base d'une isolation en fibre de verre de 1/2". Une isolation en mousse flexible à cellules fermées peut également être utilisée.
Instructions d'installation
Vérification avant l'installation
Le câble chauffant doit être testé pour garantir son intégrité électrique avec un mégohmmètre (mégohmmètre) d'au moins 500 V CC entre la broche de mise à la terre et l'une des deux autres broches. La résistance minimale doit être de 20 mégohms. Des lectures inférieures à 20 mégohms peuvent signifier que l'isolation électrique a été endommagée et que le câble chauffant doit être remplacé.
Assurez-vous que la tension de service disponible est correcte pour le système de câbles chauffants.
Parcourez le système de tuyauterie et planifiez le cheminement du câble chauffant sur la canalisation. Retirez en même temps toutes les bavures, surfaces rugueuses ou arêtes vives. Retirez la saleté, la rouille et le tartre avec une brosse métallique. Enlever les films d'huile et de graisse avec un solvant.
Disposition du câble chauffant

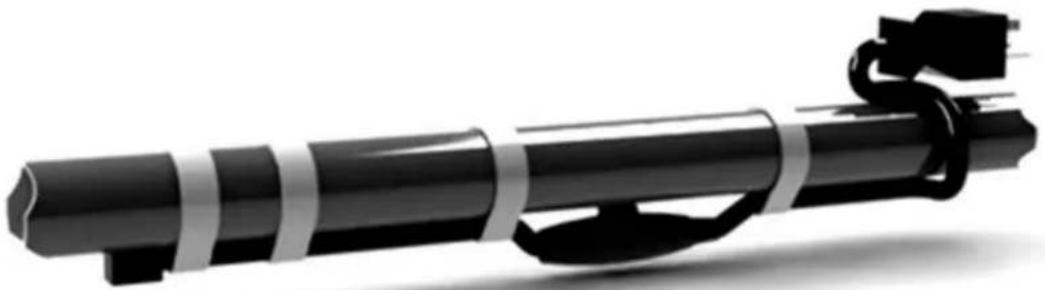

Longueurs standards : pour protéger un tuyau avec une longueur standard de câble chauffant
Appliquez le câble directement le long du bas du tuyau horizontal ou du « côté météo » du tuyau vertical

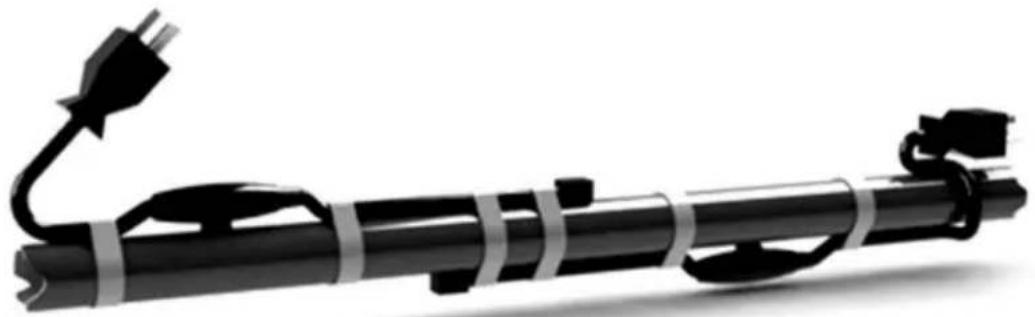

Longueurs non standard : pour protéger un tuyau avec une longueur de câble chauffant autre qu'une norme
Appliquer deux câbles séparés sur les côtés opposés du tuyau, en commençant par l'autre se termine.
Le dépassement au milieu du tuyau ne doit pas dépasser 3 pieds.
Pour les positions plus épaisses telles que les vannes et les brides ou les positions avec des températures plus basses, deux ou plusieurs fils chauffants peuvent être posés à plat ou enveloppés, et l'installation doit suivre strictement l'espacement des enroulements dans les instructions ;
Attention : évitez de tirer le câble chauffant par à-coups ou de l'installer contre des arêtes vives.
Avertissement : Ne pliez pas et n'écrasez pas le câble, y compris en marchant dessus ou en y passant avec un équipement.
Pièce jointe
Une fois que le câble chauffant a été acheminé sur toute la section, commencez à le fixer avec du ruban d'application ou du ruban en fibre de verre homologué de bonne qualité (ruban en fibre de verre homologué avec une température nominale supérieure à 80OC/175OF) au tuyau.
Afin de maintenir le thermostat et toute la longueur du câble chauffant étroitement en contact avec le tuyau, des bandes circonférentielles de ruban adhésif doivent être installées à des intervalles d'environ 15 cm/6 pouces.
Le thermostat doit être placé à l'extrémité la plus froide du tuyau.
Des attaches métalliques serrées à la main, qui ont une température nominale supérieure à 80OC/175OF, peuvent également être utilisées dans des applications.
Pour les systèmes de tuyaux en plastique, envelopper le tuyau en plastique avec du papier d'aluminium avant d'installer le câble chauffant améliorera le transfert de chaleur et fournira une chaleur plus uniforme. distribution.
Les câbles chauffants peuvent être utilisés sur les conduites d'eau en métal et en plastique, mais pas sur les tubes flexibles en vinyle (tels que les tuyaux d'arrosage).
Vous pouvez installer la fiche du produit sur la prise ou le régulateur. Mais ça ne peut pas modifier ou endommager le câble chauffant.
Avertissement : Des rubans adhésifs de qualité inférieure peuvent permettre au câble de bouger à des températures normales de fonctionnement et entraîner une surchauffe, un incendie ou un choc électrique.
Avertissement : N'utilisez pas d'accessoires métalliques tels que des sangles de tuyau ou des fils d'attache pour fixer le câble chauffant, car ils pourraient endommager le câble chauffant et
provoquer un arc électrique ou un incendie.
Plier, croiser et couper le câble chauffant
Le rayon de courbure doit être d'au moins 8 mm (0,3"). Ne pliez pas le câble chauffant le long du plan plat. Des courbures prononcées peuvent endommager l'élément chauffant.
Attention : le PFPC n'est pas une sorte de câble chauffant de type parallèle. Il ne peut pas être coupé à la longueur souhaitée. Une fois coupé, le câble chauffant ne peut
plus être réparé. De plus, le câble chauffant ne doit jamais se chevaucher.

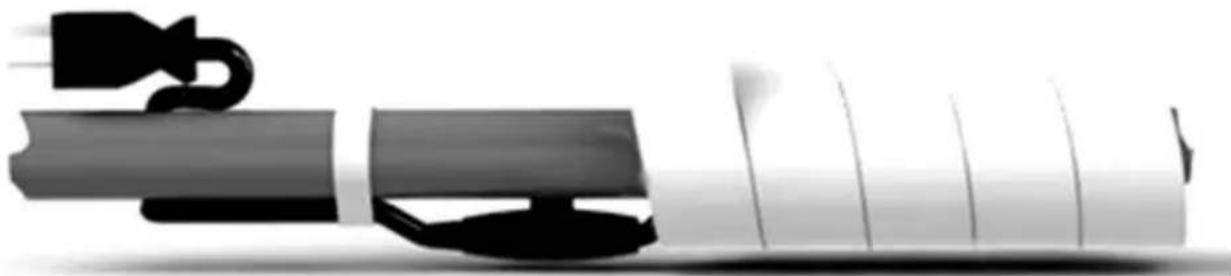

Isolation thermique
Après avoir isolé le système de traçage thermique, inspectez visuellement le câble chauffant pour vous assurer qu'il est correctement installé et qu'il n'y a aucun signe de dommage.
Utilisez une isolation en fibre de verre d'un maximum de 1/2 pouce (y compris la fibre de verre préformée) sur le câble chauffant et le thermostat pour que le système de traçage thermique continue de fonctionner plus efficacement.
Afin de protéger l'isolation de l'humidité et des dommages physiques, et de garantir le bon fonctionnement du système de traçage thermique, une barrière de protection (avec une barrière étanche supplémentaire enveloppée dans la direction opposée) doit être installée sur le radiateur. système tracé.
Appliquez des étiquettes « Traçage électrique » sur la barrière contre les intempéries isolantes à des intervalles de 3 m/10 pieds le long du tuyau, à titre d'avertissement au personnel de maintenance.
Avertissement : N'utilisez jamais plus de 0,5 pouce d'isolant en fibre de verre ou tout autre matériau isolant non ignifuge pour le système de traçage thermique.
(La valeur R globale de l'isolation en fibre de verre, barrière de protection
et la barrière étanche ne doit pas être supérieure à 2,0). Une surisolation peut provoquer une surchauffe du câble chauffant et provoquer un risque d'incendie ou de choc électrique.
Exigences électriques
Assurez-vous que la charge du câble chauffant que vous connectez est comprise dans les limites nominales de
le système de contrôle sélectionné.
Le câble doit être branché dans une prise installée en permanence.
Des disjoncteurs de fuite à la terre sont requis sur toutes les constructions de radiateurs conformément au Code national de l'électricité. Utilisez des disjoncteurs intégrant une protection contre les défauts à la terre de 30 mA ou offrant des niveaux équivalents de protection contre les défauts à la terre.
Essai
Il est recommandé qu'après la pose de l'isolation thermique et
barrière contre les intempéries, mais avant de mettre le circuit sous tension, un autre test de résistance d'isolement (megger) doit être effectué. Cela devrait révéler tout dommage au câble chauffant qui aurait pu survenir lors de la pose de l'isolation.
Il est de la responsabilité de l'installateur ou de l'électricien d'effectuer une série de tests sur le système de traçage chauffant à des points précis au début et pendant l'installation du câble chauffant.
L'identification rapide de tout dommage au câble chauffant est l'approche la plus économique pour dépanner une installation. Les coûts d'installation du câble et de l'isolation thermique sont bien supérieurs à ceux du câble chauffant.
Une fois l'alimentation connectée, mais avant de mettre le système en service, vérifiez que tous les tests et la documentation des câbles chauffants ont été effectués pour chaque circuit de traçage thermique. Cela garantira que le système a été installé conformément aux recommandations du fabricant.
Entretien
Inspectez le câble au début de chaque saison de chauffage et mensuellement pendant le fonctionnement
Maintenance préventive : un programme de maintenance préventive est nécessaire et comprendra des vérifications visuelles et électriques du système. Ces opérations doivent être effectuées non seulement avant la mise en service initiale du système, mais également de manière programmée.
Les contrôles doivent également être effectués après tout entretien.
Vérifiez le système pour vérifier que l'isolation n'est pas mouillée par la pluie. Les sections humides du tuyau peuvent entraîner des points froids ou des sections gelées. Si l'isolation est humide ou mouillée, elle doit être remplacée.
Éteignez ou débranchez l'alimentation électrique à la fin de la saison de chauffage. Reconnectez-vous avant la prochaine saison de chauffage.
Avertissements : Débranchez la connexion électrique avant d'inspecter.
Dépannage
| Symptôme Causes | du problème | Correction |
| CircuitDéclenchements de disjoncteur | Le disjoncteur est trop petit | Remplacez le disjoncteur s'il est défectueux ou mal dimensionné. Vérifiez si la taille du fil d'alimentation existant est compatible avec des câbles de plus grande taille. disjoncteurs. |
| Disjoncteur défectueux | ||
| Des dommages physiques au câble chauffant peuvent provoquer un court-circuit direct. | Vérifiez où il a pu y avoir travaux d'entretien effectués.Remplacez les sections endommagées du câble chauffant. | |
| Le GFCI est sous-dimensionné | Remplacez le GFCI sous-dimensionné par un GFCI de 30 mA. | |
| Faibleisolationrésistance | Entailles ou coupures dans le câble.chauffage | Si le câble chauffant n'est pas encore isolé, inspectez visuellement toute la longueur pour déceler tout dommage. Si le système est isolé, retirez le raccordement et remplacez les sections de câble chauffant endommagées. |
| Court entre la tresseet l'âme du câble chauffant ou la tresse et le tuyau. | ||
| Tuyau gelé(Le chauffage le câble fait ne fonctionne pas) | Connexion électrique lâche | Si le voyant à l'intérieur du capuchon mâle n'est pas allumé, vérifiez la prise de courant ou le circuit pour déterminer s'il est alimenté. |
| Le thermostat bimétallique l'intérieur du capuchon noir est endommagé | Remplacer le câble chauffant endommagé avec un nouveau | |
| Il y a une autre chaleur source proche du bimétal thermostat | Retirez la source de chaleur | |
| La puissance de sortie du système de traçage thermique ne peut pas compenser la perte de chaleur du tuyau | Revérifiez la procédure de sélection pour vous assurer que vous avez sélectionné la bonne longueur et le bon nombre de câbles chauffants. |
VEVOR®
TOUGH TOOLS, HALF PRICE
Assistance technique et certificat de garantie
électronique www.vevor.com/support
