MODE D'EMPLOI X50K Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support

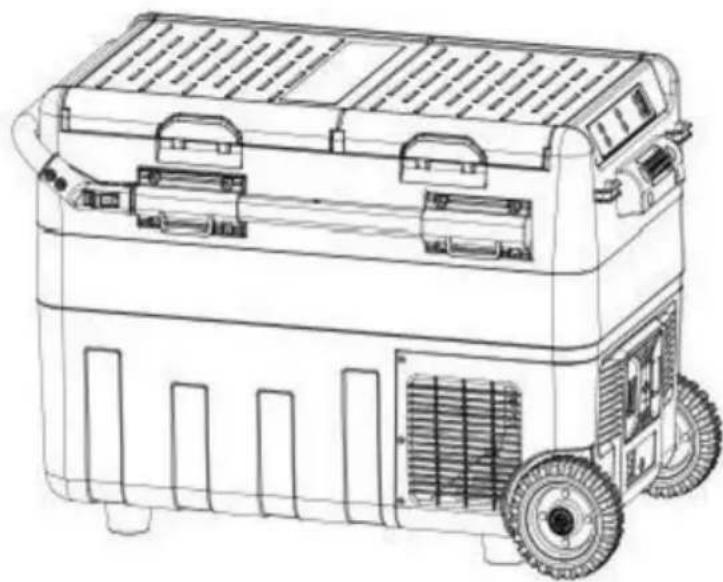

RÉFRIGÉRATEUR DE VOITURE
MANUEL DE L'UTILISATEUR
MODÈLE : X40K X50K
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.
Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
Réfrigérateur de voiture
MODÈLE: X40K X50K
Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:
Assistance technique et certificat de garantie électronique
www.vevor.com/support
Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.
 | Avertissement-Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions. |
 | Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée à travers indique que le produit nécessite des déchets séparés collection dans l'Union européenne. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Produits marqués en tant que tel, il ne doit pas être jeté avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et appareils électroniques |
Attention
Avant d'utiliser le réfrigérateur, veuillez lire attentivement ce manuel et
garde-le correctement
- Avant d'utiliser le réfrigérateur, nettoyez-le à l'intérieur et à l'extérieur avec un chiffon humide. tissu.
- Ne remplissez pas le réfrigérateur avec des liquides corrosifs. Ne versez pas directement liquides au réfrigérateur.
- Lorsque le réfrigérateur n'est pas utilisé pendant une longue période, veuillez débrancher le l'alimentation électrique et gardez-le au sec.
- Nettoyez régulièrement la chambre intérieure pour éviter les odeurs et les bactéries.
assurer la sécurité alimentaire.
- Arrêtez le réfrigérateur et la batterie avant de tirer par le chariot (si avec batterie).
Connectez l'alimentation
-
Trouvez le cordon d'alimentation CC dans le kit. Connectez la fiche CC à la prise de courant de le réfrigérateur de la voiture.
-
Bien placer les réfrigérateurs dans la voiture (back-up, sièges...).
- Disposez les cordons d'alimentation en fonction de l'espace intérieur de votre voiture. Insérez la cigarette fiche de l'allume-cigare (un côté du cordon d'alimentation) dans le trou de l'allume-cigare de la voiture.
Branchez l'allume-cigare de la voiture
DC 12/24V
Connectez le réfrigérateur de la voiture
- Le réfrigérateur peut être connecté à plusieurs sources d'énergie.
- Le réfrigérateur peut se connecter directement à l'alimentation DC12V/24V.
- Si le réfrigérateur utilise une alimentation AC100-240V, un adaptateur secteur devrait être adoptée.
Fonctionnement du réfrigérateur de voiture
Référence de tension de protection de batterie de voiture :
Le module de contrôle électronique ECO intégré peut surveiller automatiquement la voiture Voltage de batterie. Le réfrigérateur sera automatiquement coupé lorsque le
l'énergie est excessivement consommée, protégeant la consommation de la batterie de étant trop faible pour affecter l'auto-allumage.
| BatterieTension | Valeur de protection de tension par défaut d'usine H |
| Niveau H (élevé) | M (moyen)niveau | Niveau L (bas) |
| DC12V | DC11.3V éteintDC12,5 V allumé | DC10.1V éteintDC11.4V allumé | DC9.6V éteintDC10,9 V allumé |
| DC24V | DC24.6V éteintDC26.0V allumé | DC22.3V éteintDC23,7 V allumé | DC21.3V éteintDC22,7 V allumé |
Remarque : Lorsque l'alimentation électrique est connectée et que le réfrigérateur est allumé, la déconnexion ou le démarrage fait référence à la déconnexion ou au démarrage du compresseur.
Diagramme des composants
| Schéma des piècesBoîteLampePlanche à légumesCouvercle dela boîte Main de serrage Banded'étanchéité Piècede stockagePanneau de commande PoignéeBatterie (en option)Prise decourant Roue Levier |  |
Installe le rouleau
 |  |
| Insérez le rouleau dans l'arbre du rouleau | Utilisez un tournevis pour serrercommande d'images |

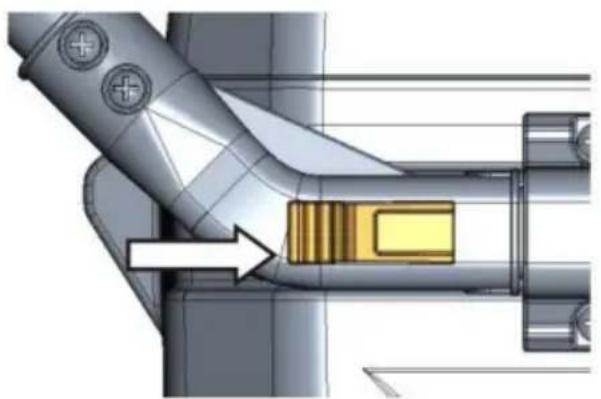

Instructions pour la tige
Si la tige de traction ne peut pas être retirée lorsqu'elle est à l'état verrouillé, actionnez
Le bouton de déverrouillage pour supprimer l'état de verrouillage, et la tige de traction peut être retiré, comme le montre la figure :
Appuyez sur les boutons gauche/droite dans la flèche pour déverrouiller.

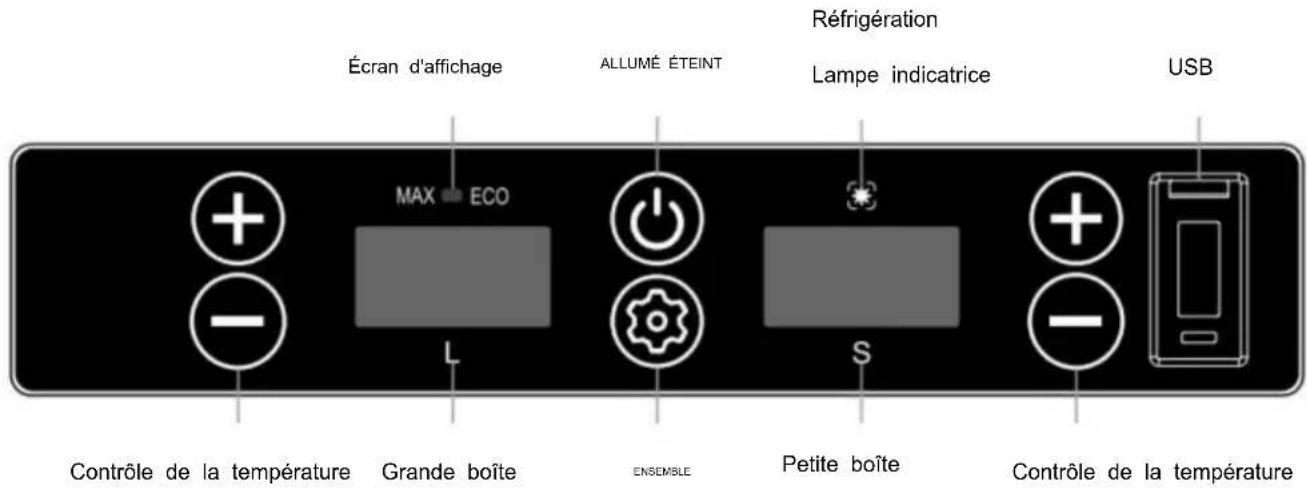

Méthode de fonctionnement facultative
- Alimentation : connectez-vous à une alimentation DC 12 V/24 V ou AC 100-240 V (en utilisant adaptateur dédié).

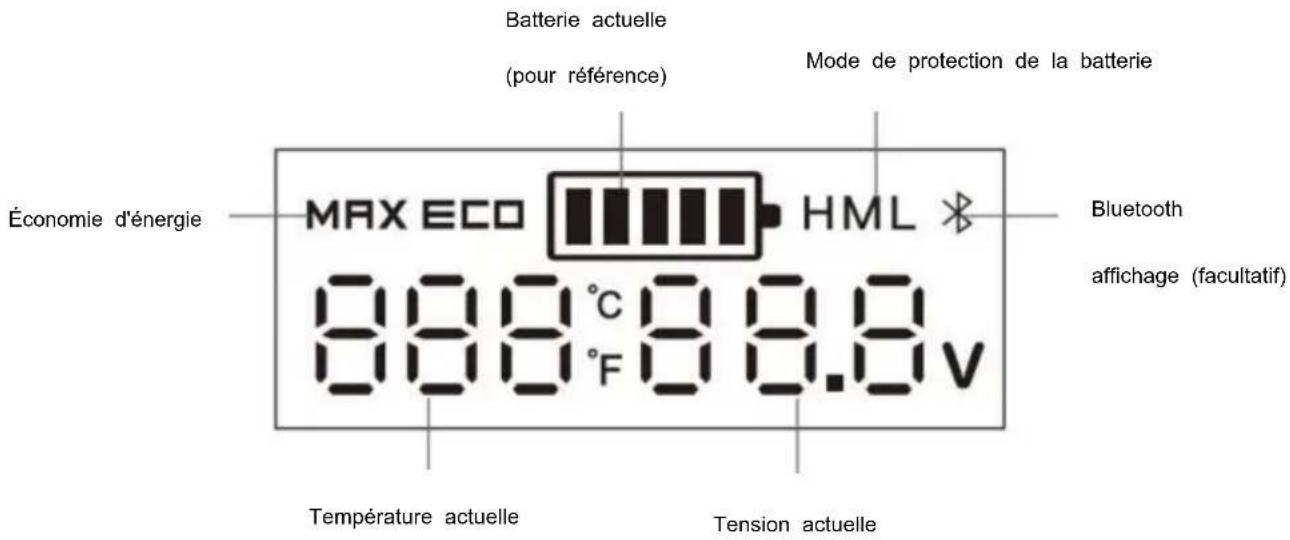

- Initialisation de l'écran d'affichage : après la mise sous tension, l'affichage numérique est complètement allumé pendant une seconde, puis affiché normalement. La valeur par défaut est le dernier fonction mémoire. En état de veille, la température de l'écran est lumineuse.
·Mise sous/hors tension : appuyez sur pour allumer/éteindre.
- Réglage de la température : en cours de fonctionnement, appuyez sur ▲ pour augmenter température et appuyez sur ▼ pour diminuer la température ; continuez à appuyer sur ▲ ou ▼ pour réglage rapide de la température. Le réglage sera automatiquement enregistré après avoir arrêté de fonctionner pendant trois secondes.
Plage de réglage de la température : -20 \~ 20 (-4 \~ 68 )
- Réglage de l'unité de température : en cours de fonctionnement, appuyez longuement sur ▲▼au en même temps pendant trois secondes pour changer Celsius ou Fahrenheit.
- Mode de refroidissement : en cours de fonctionnement, appuyez pour passer au MAX (rapide refroidissement) et ECO (mode d'économie d'énergie). (*Le réglage d'usine est MAX.)
- Mode de protection de la batterie : en cours de fonctionnement, appuyez longuement ou trois
secondes jusqu'à ce que l'écran clignote, puis appuyez à nouveau pour sélectionner le mode de protection
H1, N2, L3, après qu'aucune action clé n'est détectée, réglez l'engrenage correspondant
clignote pendant 5 secondes, quittez le paramètre et enregistrez.
·Fonction de mémoire de mise hors tension : il existe une fonction de mémoire de mise hors tension pour réfrigérateurs de voiture. Lorsque l'alimentation est perdue, l'état de fonctionnement (état marche/arrêt, mode de fonctionnement, etc.) avant la mise hors tension peut être automatiquement récupéré au prochain démarrage ; pas besoin de le régler à nouveau.ECO : Refroidissement économe en énergie MAX : Refroidissement puissant.
Analyse simple des défauts
Conseil : Si des situations anormales ne peuvent être résolues par un simple défaut
Analyse, veuillez contacter le service client professionnel pour assistance.
Le réfrigérateur de voiture ne fonctionne pas
- Vérifiez si l'alimentation est correctement connectée. (vérifiez si la fiche est desserrée ou les pôles positif et négatif sont inversés).
- Vérifiez si l'interrupteur d'alimentation du panneau de commande est allumé.
- Vérifiez si la ventilation de refroidissement est normale.
- Vérifiez si le fusible est grillé.
Mauvaises performances de refroidissement
- Vérifiez si le couvercle est correctement fermé.
- Vérifiez si le joint de la porte est endommagé ou déformé.
- Vérifiez s'il y a une mauvaise ventilation autour des réfrigérateurs.
- Vérifiez si la température est correctement réglée.
Définition des codes d'erreur sur l'écran
| Code d'erreur | Type d'erreur |
| E1 | Faible tension d'entrée |
| E2 | Panne du ventilateur |
| E3 | Le démarrage du compresseur a échoué |
| E4 | Faible vitesse de rotation du compresseur |
| E5 | Température du module de contrôleur trop élevée |
| E6 | Circuit ouvert ou court-circuit du NTC |
Bruit anormal
-
Le réfrigérateur de la voiture n'est pas placé en douceur.
2.Touchez un mur ou un autre objet.
-
Il y a des pièces desserrées ou qui tombent à l'intérieur.
Condensation sur la surface du réfrigérateur
Lorsque l'humidité de l'air ambiant dépasse 75 %, une légère condensation se produira se produire sur la surface de la boîte, ce qui est normal.
Échecs et solutions
E1 : basse tension d'entrée
Échec 1 : Insérez le cordon d'alimentation du réfrigérateur dans l'allume-cigare avant la voiture démarre. Solution 1 : Attendez un moment pour connecter la voiture après son démarrage.
Défaillance 2 : la tension d'entrée de l'adaptateur est trop faible.
Solution 2 : Réglez le niveau de protection de la batterie sur moyenne tension ou basse tension. Si cela ne fonctionne pas, veuillez remplacer un nouvel adaptateur.
E2 : Défaut du ventilateur
Veuillez remplacer un nouveau ventilateur lorsque vous identifiez un dysfonctionnement du ventilateur.
E3 : Défaut de tension d'entrée dû au démarrage fréquent du compresseur
Lorsque le réfrigérateur est utilisé dans la voiture et que E3 apparaît, veuillez le fermer vers le bas pendant 5 minutes et redémarrez-le.
Si cela ne fonctionne pas, cela peut être identifié comme étant un défaut EI ; s'il te plaît, résous-le selon la solution d'El.
Lorsque le réfrigérateur se connecte à l'adaptateur et que E3 apparaît
Veuillez régler le niveau de protection de la batterie au niveau moyen ou bas. Si cela ne fonctionne pas, veuillez remplacer un nouvel adaptateur.
E4 : Faible vitesse de rotation du compresseur
Veuillez ajuster la tension d'entrée et la remettre sous tension.
E5 : Surchauffe de la puce du contrôleur
Veuillez éteindre pendant 5 minutes et vérifier si la mauvaise ventilation autour du le compresseur provoque la surchauffe.
Liste de colisage
| Non. | Article | Qté 1 | Remarque |
| 1 | Réfrigérateur | ensemble | |
| 2 | Fil à cigarettes | 1 jeu | |
| 3 | Adaptateur secteur | 1 jeu | |
| 4 | Manuel | 1 PCS | |
| 5 | Rouleau | 2 pièces | |
| 6 | Tournevis | 1 PCS | |
Suggestions d'utilisation
- Si vous êtes équipé d'une batterie de secours, vous pouvez maintenir n'importe quelle température régler en toutes circonstances sans soucis.
- Lorsque vous placez de la crème glacée, veuillez régler la température au plus bas ; il doit être allumé pendant une longue période.
- Prévenir les problèmes de santé liés à la consommation d'eau en bouteille causés par une forte températures.
-
Aliments surgelés, fruits de mer rares et réfrigérateurs montés sur véhicule laissés congelés des aliments frais accompagnent le voyage.
-
Les produits de santé, l'insuline et les médicaments importés doivent être réfrigérés, et le contrôle précis de la température des réfrigérateurs à bord les accompagnera.
la santé en cours de route.
- Les feuilles de thé sont efficacement conservées au frais dans le réfrigérateur de la voiture et vous
Vous pouvez boire du thé frais et délicieux à tout moment pendant la visite autonome.
- La meilleure température de stockage du vin rouge est de 10 - 18 (50 - 64,4).
Le contrôle précis de la température du réfrigérateur de voiture peut efficacement assurer la température de stockage du vin rouge.
- La durée de conservation des fruits de haute qualité dans la voiture en plein été les températures seront d'au moins 2 heures. La durée de stockage est plus courte même si le climatiseur est allumé. L'utilisation d'un réfrigérateur de voiture peut efficacement conserver les fruits de haute qualité.
- Le revêtement des lunettes de soleil de haute qualité tombera sous l'effet des températures élevées. température en été. Le réfrigérateur de voiture est un endroit idéal pour le placer.
- Les cosmétiques de haute qualité se détériorent rapidement sous des températures élevées.
la voiture. Emportez des produits cosmétiques avec la voiture ; le réfrigérateur de la voiture sera votre meilleur choix.
Précautions de sécurité
(1) Assurez-vous que la tension d'alimentation connectée au réfrigérateur embarqué est corriger à tout moment
(Les paramètres sont étiquetés avec les paramètres de tension approuvés du réfrigérateur à bord).
(2) Ne versez pas de liquide directement dans le réfrigérateur de la voiture.
(3) Il est interdit de modifier le réfrigérateur sans autorisation pour éviter danger.
(4) Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et des connaissances à moins qu'ils n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de son sécurité.
(5) Les enfants doivent être surveillés pour éviter de jouer avec l'appareil.
(6) Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus
et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils ont été supervisés ou
instructions concernant l'utilisation de l'appareil en toute sécurité et comprendre
les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage
et la maintenance par l'utilisateur ne doit pas être effectuée par des enfants sans surveillance.
(7) Pour éviter tout danger dû à l'instabilité de l'appareil, celui-ci doit être fixé selon les instructions.
(8) Ne stockez pas de substances explosives telles que des bombes aérosols avec un propulseur inflammable dans cet appareil.
AVERTISSEMENT : Cet appareil contient un agent moussant inflammable
cyclopentane :
1) Veuillez éviter tout contact avec le feu lorsque vous le transportez et l'utilisez.
2) Veuillez demander un entretien à un professionnel en cas de panne de la machine.
3) Veuillez l'envoyer à votre station d'élimination désignée locale lorsque vous le jetez il.
AVERTISSEMENT : pendant l'utilisation, l'entretien et la mise au rebut de l'appareil, veuillez prêter attention à un symbole similaire au côté gauche, situé sur
l'arrière de l'appareil (panneau arrière ou compresseur) et avec un marquage jaune ou couleur orange. C'est un symbole d'avertissement de risque d'incendie. Il y a des produits inflammables matériaux dans les tuyaux de réfrigérant et les compresseurs. S'il te plaît, sois loin du feu source pendant l'utilisation, l'entretien et l'élimination.
ATTENTION : Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le équipement!
Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise à les deux conditions suivantes :
1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant provoquer un fonctionnement indésirable.
AVERTISSEMENT : les changements ou modifications apportés à ce produit ne sont pas expressément approuvé par la partie. Responsable de la conformité pourrait annuler le droit de l'utilisateur autorité pour exploiter le produit.
Remarque : Ce produit a été testé et déclaré conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limi sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'y a pas garantir qu'aucune interférence ne se produira dans une installation particulière. Si ce le produit provoque des interférences nuisibles à la radio ou à la télévision réception, qui peut être déterminée en éteignant et en allumant le produit, le L'utilisateur est encouragé à essayer de corriger les interférences par un ou plusieurs des mesures suivantes.
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre le produit et le récepteur.
- Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

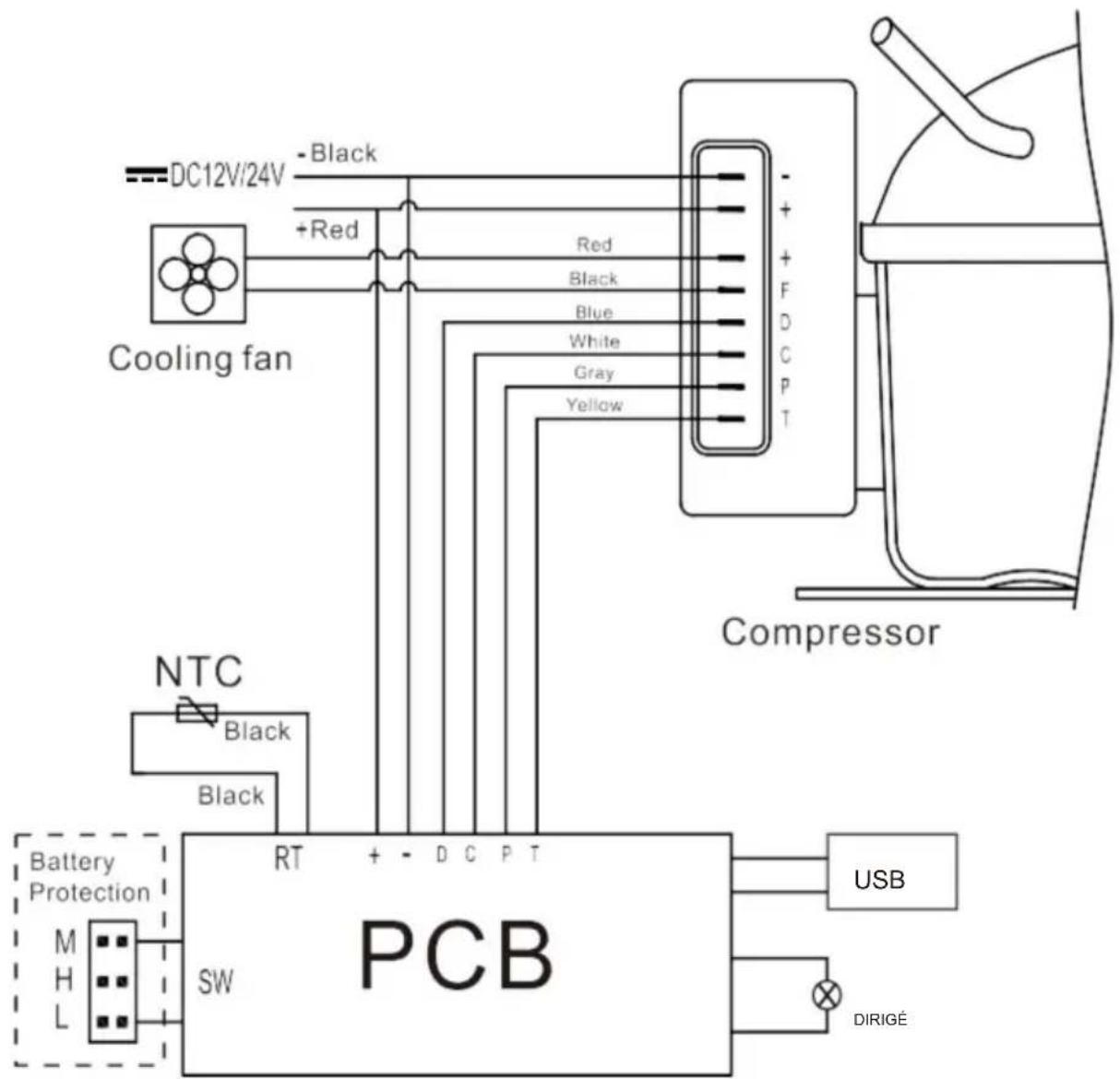

Schéma électrique

