GEBRUIKSAANWIJZING X50K Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën

gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

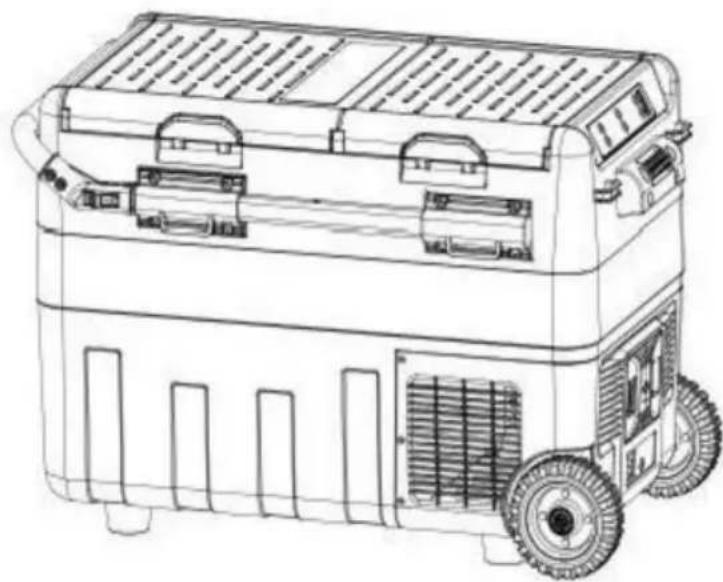

Auto koelkast

MODEL: X40K X50K

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.

Dit product valt onder de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een gekruiste klikothrough geeft aan dat het product gescheiden afval vereistcollectie in de Europese Unie. Dit geldt voor het producten alle accessoires gemarkeerd met dit symbool. Producten gemarkeerdmag als zodanig niet bij het normale huisvuil worden weggegooid, maarmoet naar een inzamelpunt worden gebracht voor recycling van elektrische enelektronische apparaten

Attenties

Lees deze handleiding zorgvuldig door voordat u de koelkast gebruikt houd het goed

1. Maak de koelkast van binnen en buiten schoon met een vochtige doek voordat u hem gebruikt lap.
2. Vul de koelkast niet met bijtende vloeistoffen. Niet direct gieten vloeistoffen in de koelkast.
3. Als de koelkast langere tijd niet wordt gebruikt, koppel dan de stekker los voeding en houd deze droog.
4. Maak de binnenkamer regelmatig schoon om geurtjes en bacteriën te voorkomen voedselveiligheid garanderen.
5. Schakel de koelkast en de accu uit voordat u aan de trolley trekt (indien aanwezig). accu).

Sluit de voeding aan

1. Zoek het gelijkstroomsnoer in de set. Sluit de DC-stekker aan op het stopcontact van de autokoelkast.

2. Plaats de koelkasten in de auto (back-up, stoelen...).

3. Leg de netsnoeren uit volgens de binnenruimte van uw auto. Steek de sigaret in aanstekerstekker (één kant van het netsnoer) in het sigarettenaanstekergat van de auto.

Sluit de sigarettenaansteker van de auto aan

DC 12/24V

Sluit de autokoelkast aan

1. De koelkast kan op meer dan één energiebron worden aangesloten.
2. De koelkast kan rechtstreeks op de DC12V/24V-voeding worden aangesloten.
3. Als de koelkast een AC100-240V-voeding gebruikt, een AC-adapter

moeten worden aangenomen.

Bediening van de autokoelkast

Referentie spanning bescherming auto-accu:

Ingebouwde ECO elektronische besturingsmodule kan de auto automatisch bewaken

batterij voltage. De koelkast wordt automatisch uitgeschakeld wanneer de

Er wordt overmatig veel stroom verbruikt, waardoor het batterijverbruik wordt beschermd te laag zijn om de zelfontbranding te beïnvloeden.

AccuSpanning	Fabrieksstandaard spanningsbeveiligingswaarde H
	H (hoog) niveau	M (gemiddeld)niveau	L (laag) niveau
DC12V	DC11,3V UITDC12,5V AAN	DC10,1V UITDC11,4V AAN	DC9,6V UITDC10,9V AAN

DC24V

DC24,6V UITDC26,0V AAN DC22,7VDC28,7V AAN

DC22,3V UITDC21,3V UIT

Opmerking: Wanneer de voeding is aangesloten en de koelkast is ingeschakeld, verwijst loskoppelen of starten naar het loskoppelen of starten van de compressor.

Componentdiagram

OnderdelenschemaÿDoosÿLampÿGroentenbordÿDoosdekselÿGrijpende handÿAfsluitstripÿOpbergruimteÿBedieningspaneelÿHandgreepÿBatterij (optioneel)ÿVoedingscontactÿwielÿhendel

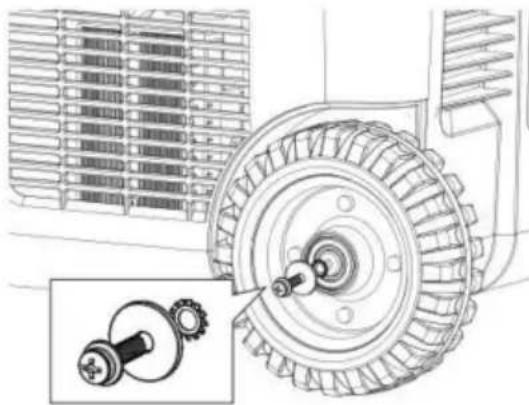

Installeert de rol

Plaats de rol in de rolas	Gebruik een schroevendraaier om vast te draaienfoto bestellen

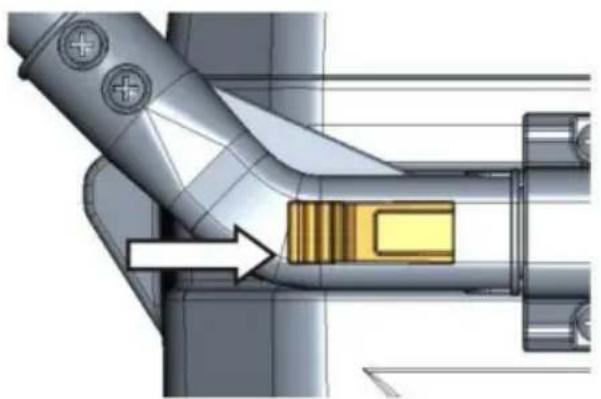

Instructies voor hengel

Als de trekstang niet kan worden uitgetrokken wanneer deze in vergrendelde toestand staat, bedien deze dan de ontgrendelingsknop om de vergrendelingsstatus te verwijderen, en de trekstang kan zijn uitgetrokken, zoals weergegeven in de afbeelding:

Druk op de links/rechts-knoppen in de pijl om te ontgrendelen.

Optionele bedieningsmethode

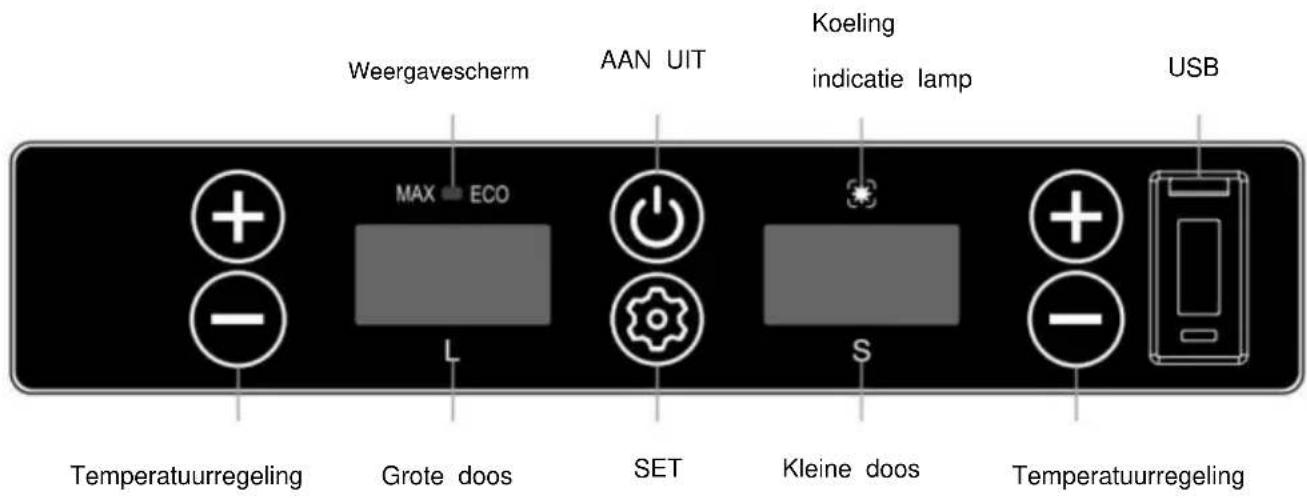

Weergavescherm AAN UIT Koeling indicatie lamp USB MAX ECO SET S Temperatuurregeling Grote doos Kleine doos Temperatuurregeling

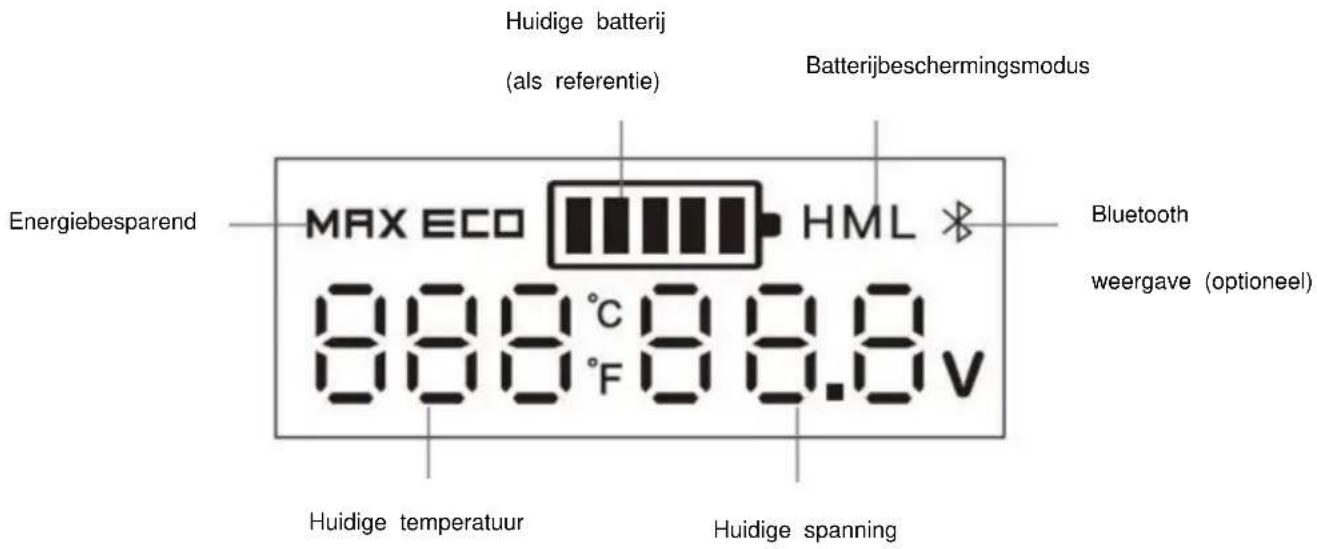

Huidige batterij (als referentie) Batterijbeschermingsmodus Energiebesparend MAX ECO HML Bluetooth weergave (optioneel) 888°C 88.8V Huidige temperatuur Huidige spanning

·Voeding: aansluiten op DC 12V/24V of AC 100-240V (met speciale adapter).

- Initialisatie van het displayscherm: na het inschakelen wordt het digitale display weergegeven één seconde volledig ingeschakeld en vervolgens normaal weergegeven. De standaardinstelling is de laatste geheugenfunctie. In de standby-status is de temperatuur van het scherm helder. " " is

-Voeding AAN/UIT: druk op ⏻ AAN/UIT te schakelen.

- Temperatuurinstelling: druk in de bedrijfsstatus opÿom te verhogen temperatuur, en druk op ÿ om de temperatuur te verlagen; blijf op ÿ of ÿ drukken snel de temperatuur aanpassen. De instelling wordt automatisch opgeslagen nadat u drie seconden lang niet meer werkt.

Temperatuurinstelbereik: -20 \~ 20 ÿ (-4 \~ 68 ÿ)

- Instelling temperatuureenheid: druk in de bedrijfsstatus lang op yÿ tegelijkertijd gedurende drie seconden om tussen Celsius of Fahrenheit te schakelen.

- Koelmodus: druk in de lopende status op om MAX te schakelen (snel koeling) en ECO (Energiebesparende modus). (*Fabrieksinstelling is MAX.)

- Batterijbeschermingsmodus: druk lang op of drie als de status actief is

seconden totdat het scherm knippert en druk vervolgens opnieuw om de beveiligingsmodus te selecteren

H1, N2, L3, nadat er geen toetsactie is gedetecteerd, stelt u de overeenkomstige versnelling in flikkeren gedurende 5 seconden, sluit de instelling af en sla op.

- Uitschakelgeheugenfunctie: Er is een uitschakelgeheugenfunctie voor auto koelkasten. Wanneer de stroom uitvalt, kan de werkstatus (Aan/Uit-status, werkmodus, enz.) vóór het uitschakelen automatisch worden hersteld op het volgende start; opnieuw instellen is niet nodig.ECO: Energiebesparende koeling MAX: Krachtige koeling.

Eenvoudige foutanalyse

Advies: Als abnormale situaties niet door een simpele storing kunnen worden opgelost analyse, neem dan contact op met de professionele klantenservice voor bijstand.

Autokoelkast werkt niet

1. Controleer of de stroom correct is aangesloten. (controleer of de stekker los zit of positieve en negatieve polen zijn omgedraaid).
2. Controleer of de aan/uit-schakelaar op het bedieningspaneel is ingeschakeld.
3. Controleer of de koelventilatie normaal is.
4. Controleer of de zekering is doorgebrand.

Slechte koelprestaties

1. Controleer of het deksel goed gesloten is.
2. Controleer of de deurafdichting beschadigd of vervormd is.
3. Controleer of er slechte ventilatie rondom de koelkasten is.
4. Controleer of de temperatuur correct is ingesteld.

ÿDefinitie van foutcodes op het display

Foutcode	Fouttype
E1	Lage ingangsspanning
E2	Ventilatorfout
E3	Het starten van de compressor is mislukt
E 4	Lage rotatiesnelheid van de compressor
E5	Temperatuur van de controllermodule te hoog
E6	Open of kortsluiting van NTC

Abnormaal geluid

1. De autokoelkast is niet soepel geplaatst.
2. Raak een muur of ander voorwerp aan.
3. Er zitten onderdelen los of vallen eraf.

Condensatie op het oppervlak van de koelkast

Wanneer de luchtvochtigheid in de omgeving hoger is dan 75%, zal er sprake zijn van lichte condensat optreden op het oppervlak van de doos, wat normaal is.

Mislukkingen en oplossingen

ÿE1: Lage ingangsspanning

Fout 1: Steek eerst het netsnoer van de koelkast in de sigarettenaansteker de auto start. Oplossing 1: Wacht een tijdje met het aansluiten van de auto nadat deze is gestart.

Fout 2: De ingangsspanning van de adapter is te laag.

Oplossing 2: Pas het beveiligingsniveau van de batterij aan naar middenspanning of lage spanning. Als het niet werkt, vervang dan een nieuwe adapter.

ÿE2: Ventilatorfout

Vervang een nieuwe ventilator als u constateert dat er een ventilatorstoring is.

ÿE3: Fout in ingangsspanning vanwege veelvuldig starten van de compressor

Wanneer de koelkast in de auto wordt gebruikt en E3 verschijnt, sluit deze dan 5 minuten uitgeschakeld en opnieuw opgestart.

Als het niet werkt, kan dit als El-fout worden aangemerkt; los het alsjeblieft op volgens de oplossing van El.

Wanneer de koelkast verbinding maakt met de adapter en E3 verschijnt

ÿ Stel het batterijbeschermingsniveau in op het middelste of lage niveau. ÿ Als het niet werkt, vervang dan een nieuwe adapter.

ÿE4: Lage rotatiesnelheid van compressor

Pas de ingangsspanning aan en schakel deze opnieuw in.

ÿE5: Oververhitting van controllerchip

Schakel het apparaat gedurende 5 minuten uit en controleer of er sprake is van slechte ventilatie rondom het apparaat compressor veroorzaakt oververhitting.

Paklijst

	Item		OpmerkingNee.
1	Koelkast	Aantal 1 set
2	Sigarettendraad	1 set
3	Oplader	1 set
4	Handmatig	1 stuk
5	Rol	2 stuks
6	Schroevendraaier	1 stuk

Gebruik suggesties

1. Indien uitgerust met een reservebatterij, kunt u elke gewenste temperatuur handhaven onder alle omstandigheden zorgeloos instellen.
2. Stel bij het plaatsen van ijs de temperatuur in op de laagste; Het moet lange tijd ingeschakeld zijn.
3. Voorkom de gezondheidsproblemen van het drinken van flessenwater veroorzaakt door high temperaturen.

4. Diepgevroren voedsel, zeldzame zeevruchten en op voertuigen gemonteerde koelkasten laten bevroren vers voedsel vergezelt de reis.

5. Gezondheidszorgproducten, insuline en geïmporteerde medicijnen moeten worden gekoeld, en de nauwkeurige temperatuurcontrole van de koelkasten aan boord zal dit begeleiden gezondheid onderweg.

6. De theeblaadjes worden effectief vers gehouden in de autokoelkast, en ook in jou kan op elk moment verse en heerlijke thee drinken tijdens de zelfrijdende tour.
7. De beste bewaartemperatuur van rode wijn is 10 y - 18 y (50 - 64,4 y).
   De nauwkeurige temperatuurregeling van de autokoelkast kan effectief zijn zorgen voor de bewaartemperatuur van rode wijn.
8. De bewaartijd van hoogwaardig fruit in de auto tijdens hoogzomer De temperatuur zal minimaal 2 uur bedragen. De opslagtijd is zelfs korter de airconditioner is ingeschakeld. Het gebruik van een autokoelkast kan effectief zijn hoogwaardig fruit bewaren.
9. De coating van hoogwaardige zonnebrillen zal eraf vallen onder de hoogte temperatuur in de zomer. De autokoelkast is een ideale plek om deze te plaatsen.
10. Hoogwaardige cosmetica gaat snel achteruit bij hoge temperaturen de auto. Cosmetica meenemen in de auto; de autokoelkast zal uw beter zijn keuze.

Veiligheidsmaatregelen

(1) Zorg ervoor dat de voedingsspanning die is aangesloten op de koelkast aan boord is op elk moment correct
(De parameters zijn gelabeld met de goedgekeurde spanningsparameters van de koelkast aan boord).
(2) Giet geen vloeistof rechtstreeks in de autokoelkast.
(3) Het is verboden om zonder toestemming wijzigingen aan de koelkast aan te brengen Gevaar.
(4) Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
(5) Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

(6) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebreken van ervaring en kennis als zij onder toezicht staan of instructies over het veilige gebruik van het apparaat en dat u deze begrijpt de gevaren die daarmee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

(7) Om gevaar als gevolg van de instabiliteit van het apparaat te voorkomen, moet het worden bevestig onder de instructies. (8) Bewaar geen explosieve stoffen zoals spuitbussen met een brandbaar drijfgas in dit apparaat.

WAARSCHUWING: Dit apparaat bevat een ontvlambaar schuimmiddel

cyclopentaan:

1) Vermijd contact met vuur wanneer u het transporteert en gebruikt.
2) Vraag een professional om onderhoud als de machine kapot gaat.
3) Stuur het alstublieft naar het plaatselijke aangewezen afvalverwerkingsstation als u het weggooit Het.

WAARSCHUWING: Let tijdens gebruik, service en afvoer van het apparaat op een

symbool dat lijkt op de linkerkant, dat zich bevindt op

de achterkant van het apparaat (achterpaneel of compressor) en met geel of

Oranje kleur. Het is een waarschuwingssymbool voor brandgevaar. Er zijn ontvlambare stoffen materialen in koelmiddelleidingen en compressoren. Wees alsjeblieft ver weg vuur bron tijdens gebruik, service en verwijdering.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk toegestaan goedgekeurd door de partij die verantwoordelijk is voor de naleving kan het recht van de gebruiker ongeldig maken bevoegdheid om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels, deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen als dit niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product veroorzaakt schadelijke interferentie op radio of televisie ontvangst, die kan worden bepaald door het product uit en weer in te schakelen De gebruiker wordt aangeraden te proberen de interferentie door een of meer van de volgende apparaten te corrigeren volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

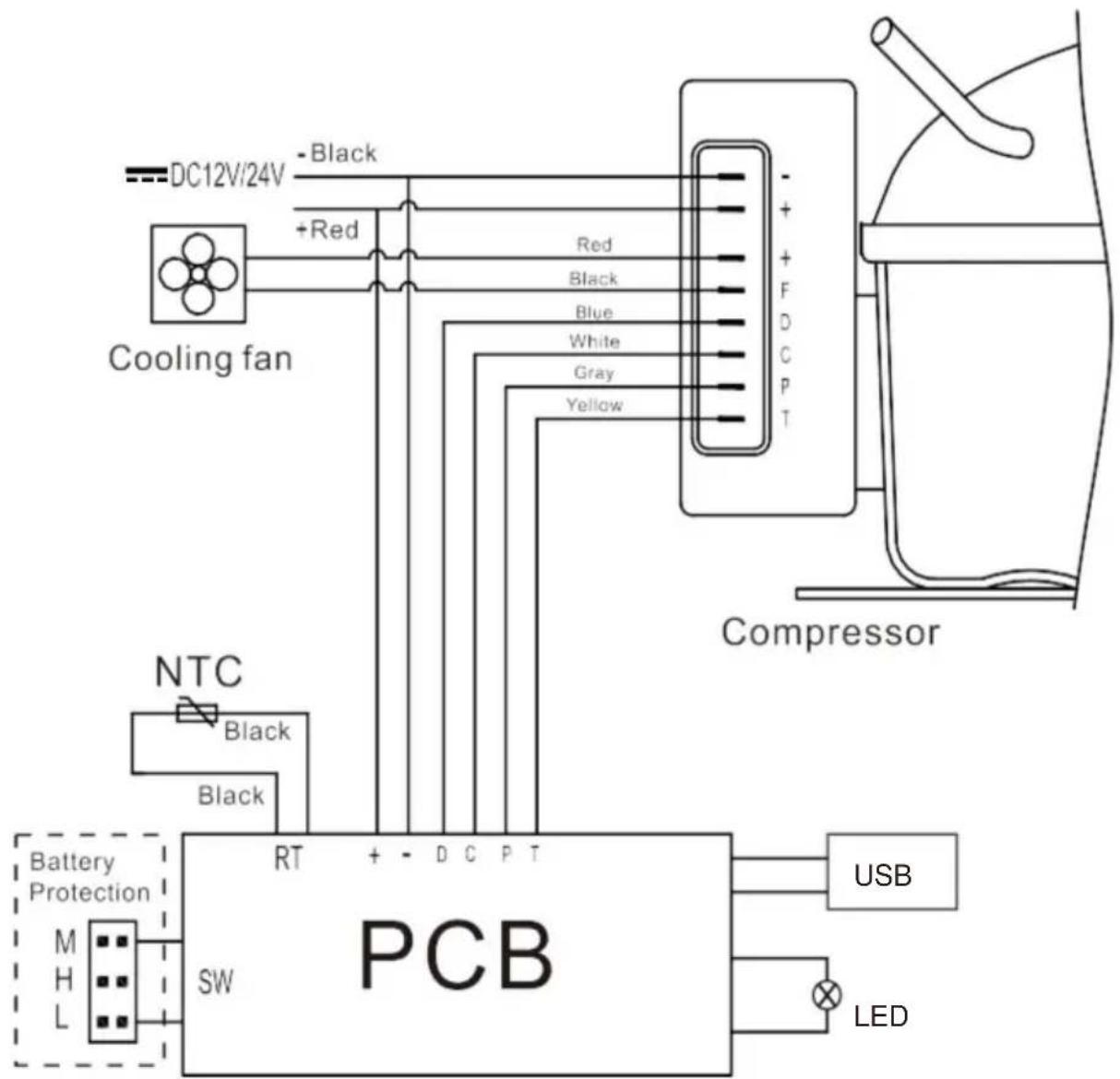

Elektrisch schema

