Caractéristiques	Détails
Type d'appareil	Four
Capacité	30 litres
Puissance	900 W
Fonctions de cuisson	Gril, cuisson conventionnelle, cuisson rapide
Contrôle de la température	Thermostat réglable
Dimensions	Largeur : 50 cm, Hauteur : 30 cm, Profondeur : 40 cm
Poids	15 kg
Matériau de la cavité	Acier inoxydable
Éclairage intérieur	Oui
Système de sécurité	Protection contre la surchauffe
Consommation énergétique	A
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - YWMBT7030SV WHIRLPOOL

Comment préchauffer le four WHIRLPOOL YWMBT7030SV ?

Pour préchauffer le four, tournez le bouton de sélection de mode sur 'Préchauffage', réglez la température souhaitée et appuyez sur 'Démarrer'.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que le mode de cuisson est correctement sélectionné.

Comment utiliser la fonction de grill ?

Pour utiliser la fonction de grill, sélectionnez le mode 'Gril' sur le panneau de contrôle, réglez la température et appuyez sur 'Démarrer'.

Pourquoi la porte du four ne se ferme-t-elle pas correctement ?

Vérifiez si des débris ou des objets bloquent la porte. Assurez-vous également que le four est de niveau et que les charnières ne sont pas endommagées.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four approprié et un chiffon doux. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de WHIRLPOOL.

Comment programmer une cuisson différée ?

Sélectionnez le mode de cuisson désiré, réglez la température, puis appuyez sur 'Cuisson différée' pour définir l'heure de début et d'arrêt.

Le ventilateur du four ne fonctionne pas, est-ce normal ?

Le ventilateur ne fonctionne que lorsque le four est en mode de cuisson. Si le ventilateur ne démarre pas en mode de cuisson, vérifiez le réglage.

Comment réinitialiser le four ?

Pour réinitialiser le four, débranchez-le pendant quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes.

MODE D'EMPLOI YWMBT7030SV WHIRLPOOL

Sécurité du four à micro-ondes 17

Guide de connexion Internet pour les appareils connectés

uniquement 19

Mise en garde FCC 20

PRECAUCIONESPARA EVITAR UNA POSIBLE

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-

ONDES 21

Nettoyage général....21

EXIGENCES D'INSTRUCTIONS D'INSTALLATION 21

Outils et pièces.... 21

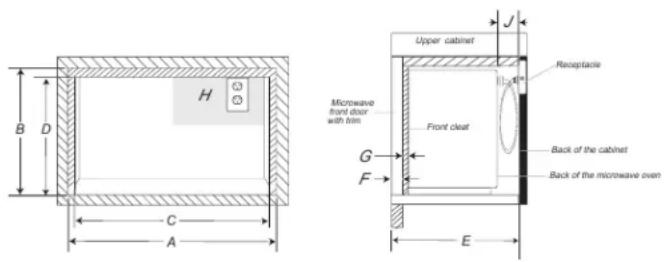

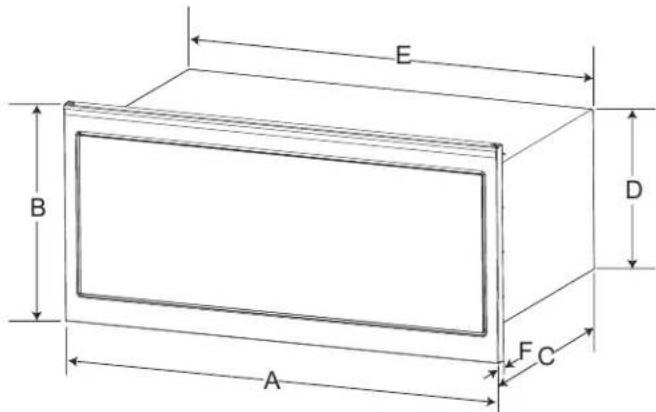

Dimensions du produit 23

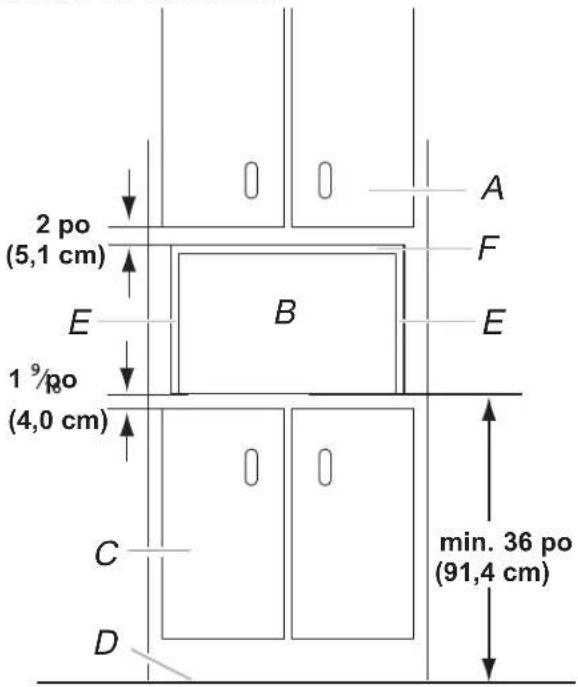

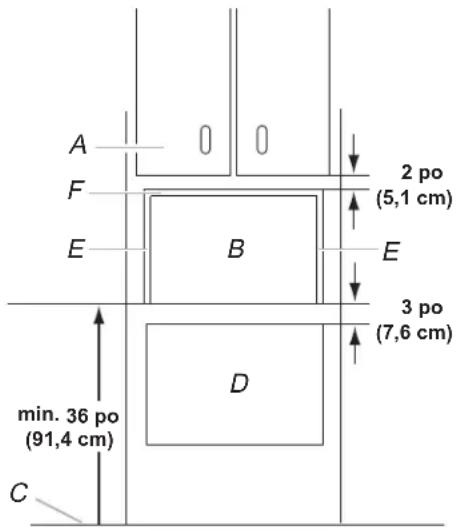

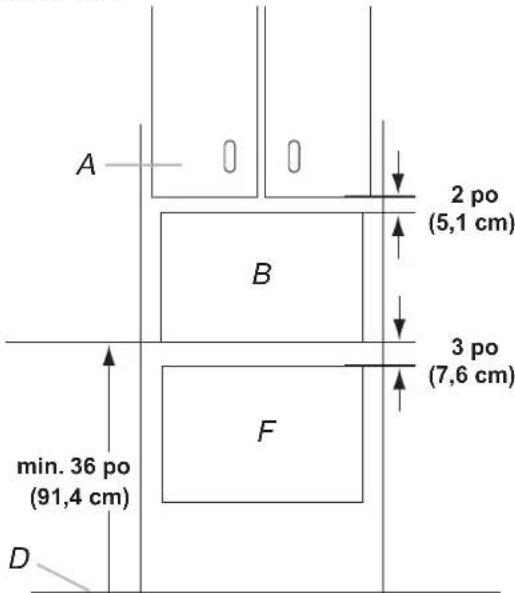

Exigences d'emplacement 23

Spécifications électriques 26

INSTRUCTIONS D'INSTALLATION 27

Préparation du four à micro-ondes.... 27

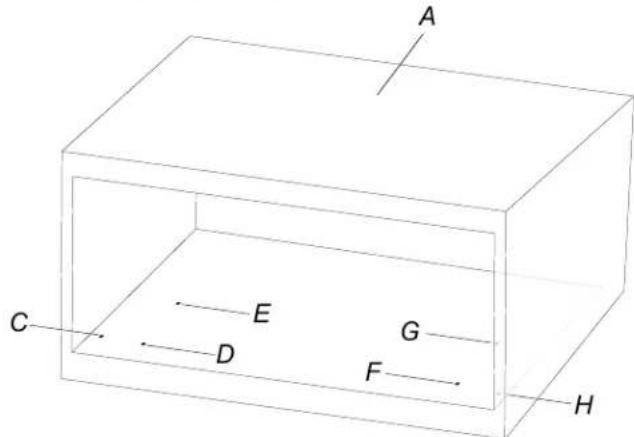

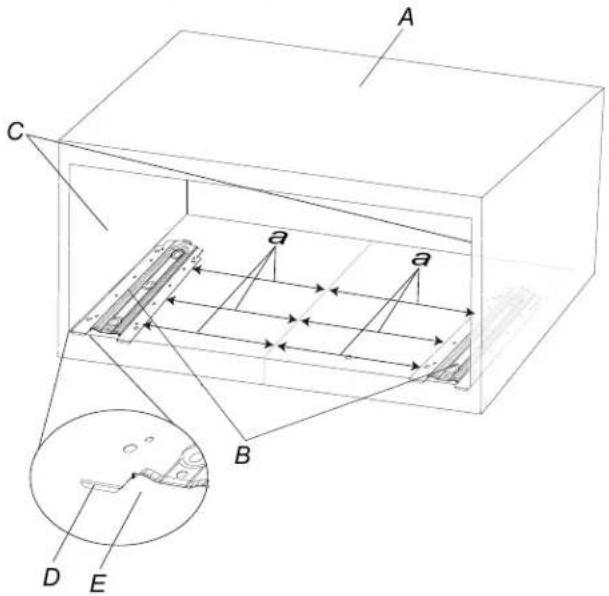

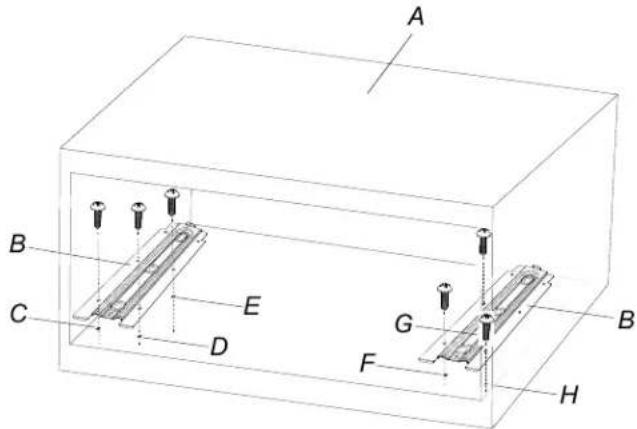

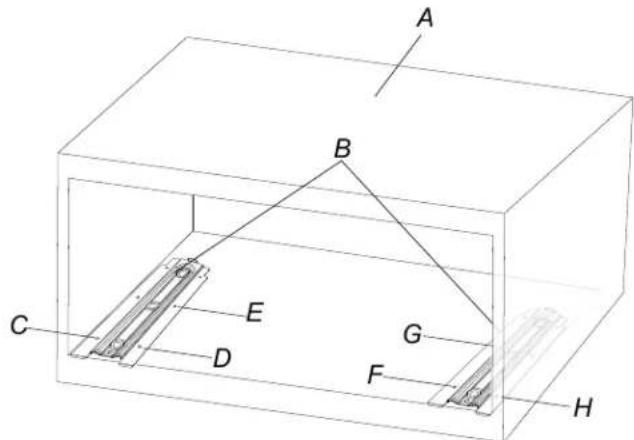

Installation des glissières – standard 27

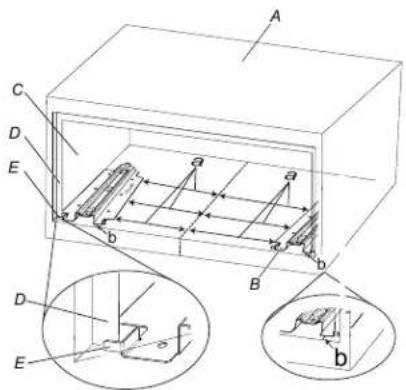

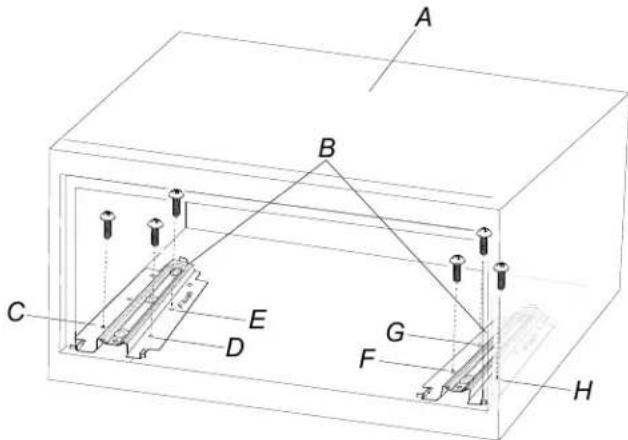

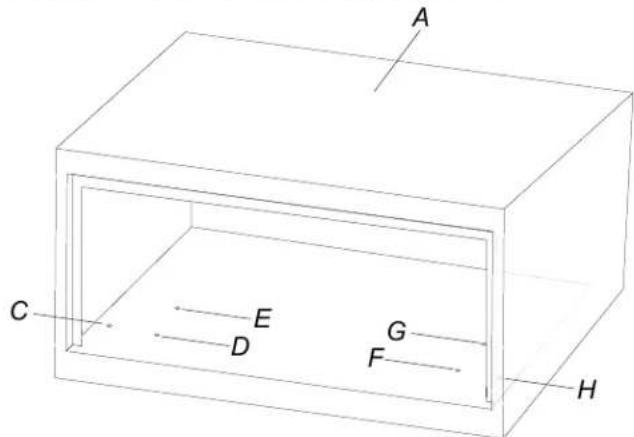

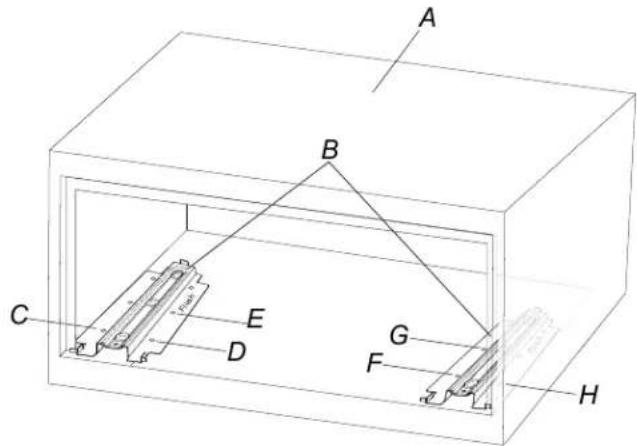

Installation des glissières – en affleurement 28

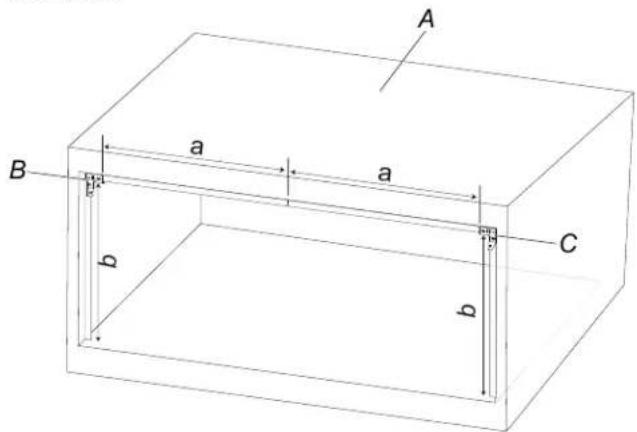

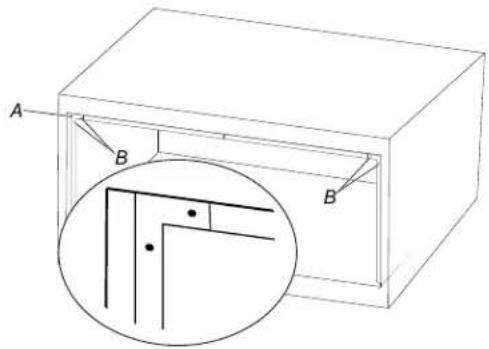

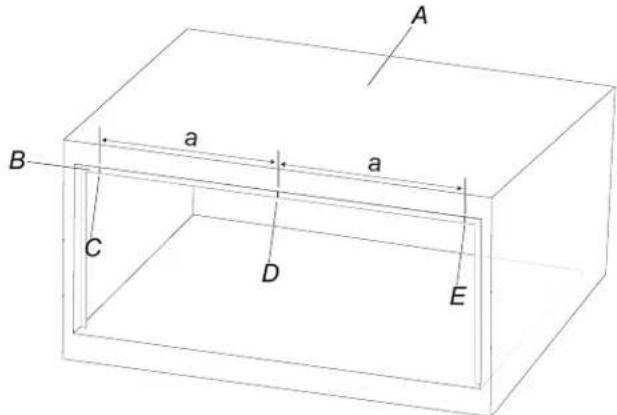

Installation des supports (pour une installation en

affleurement seulement)....29

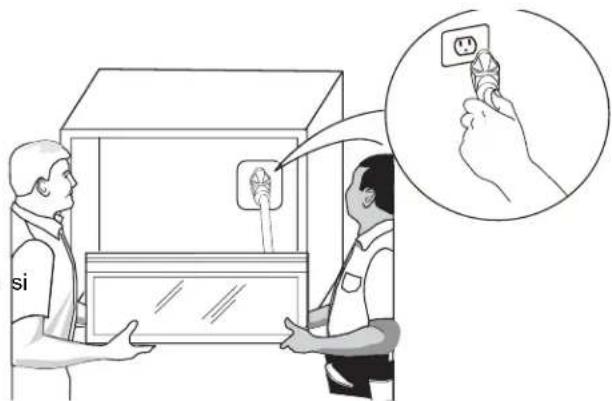

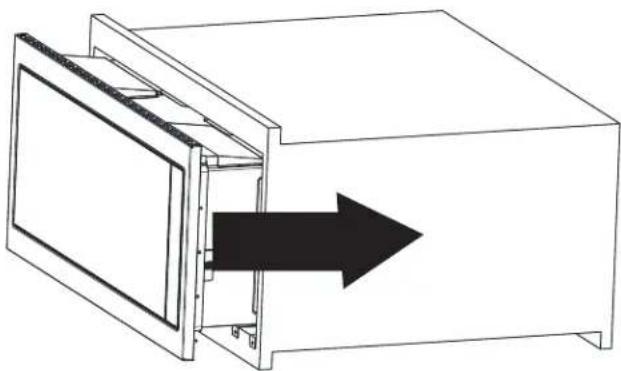

Installation du four à micro-ondes 30

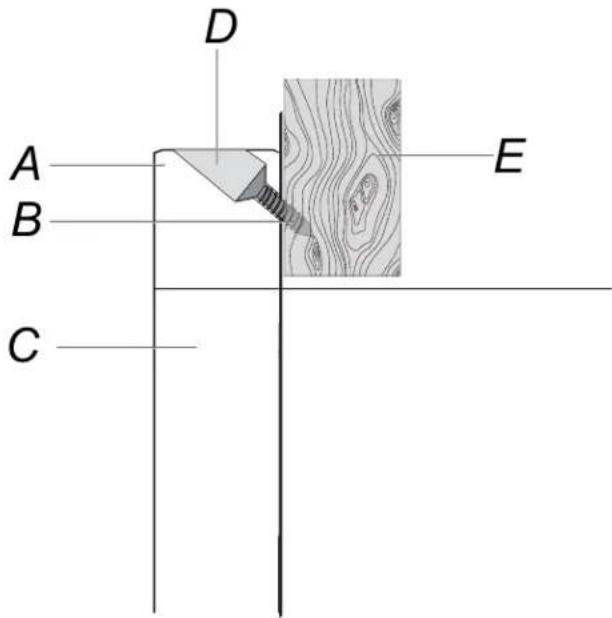

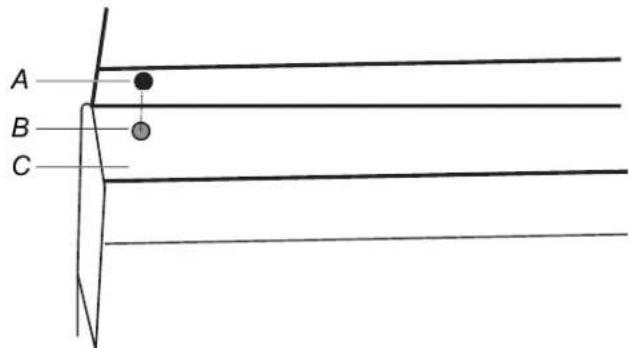

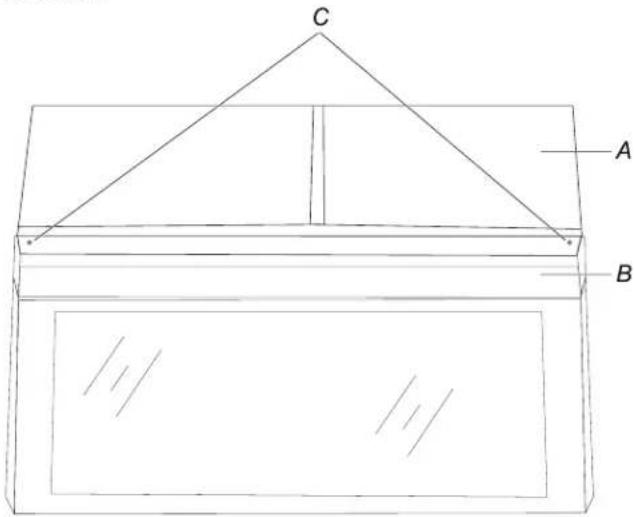

Fixation du four à micro-ondes – standard 31

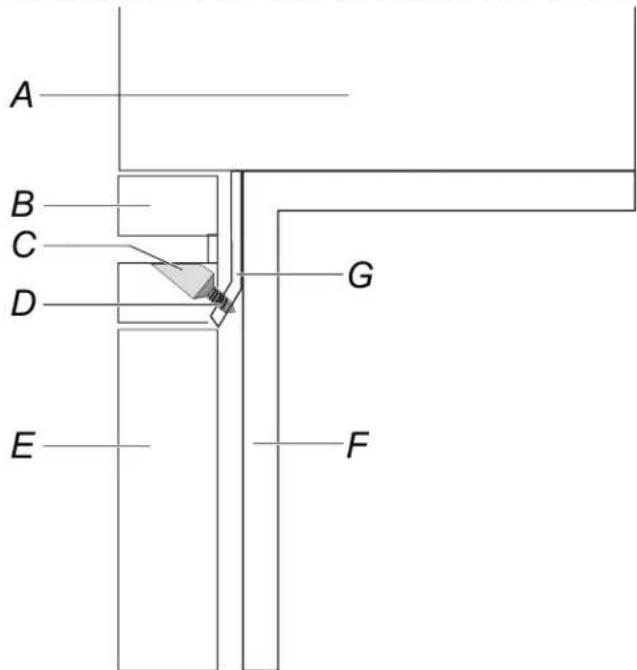

Fixation du à micro-ondes – en affleurement.... 31

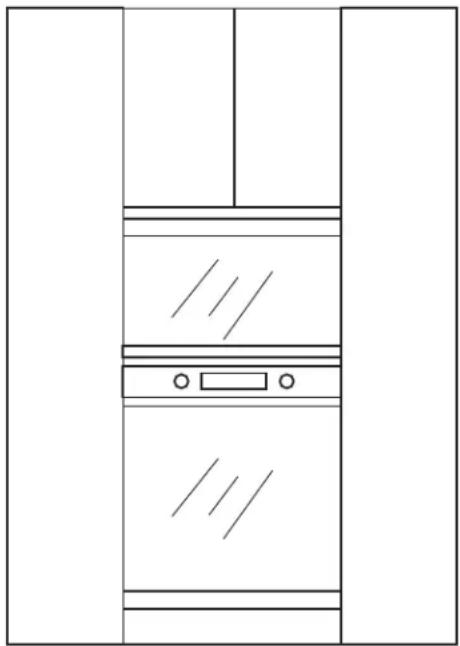

ACHEVER L'INSTALLATION 32

Achever l'installation.... 32

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

Conserver ces instructions à l'usage de l'inspecteur des installations électriques local.

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

■ Lire toutes les instructions avant d'utiliser l'appareil.
■ Lire et respecter les « PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-ONDES » trouvés dans la section PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-ONDES.
■ Cet appareil doit être relié à la terre. Brancher uniquement dans une prise reliée à la terre. Voir la section « INSTRUCTIONS DE MISE À LA TERRE ».
■ Installer ou placer cet appareil en respectant toutes les instructions d'installation fournies.
■ Certains produits comme les œufs entiers et les contenants scellés, comme un pot en verre fermé, peuvent exploser et ne devraient pas être chauffés dans ce four.
■ Utiliser cet appareil uniquement dans le cadre de l'usage auquel il se destine comme décrit dans le manuel. Ne pas utiliser de produits chimiques corrosifs ou dégageant des vapeurs dans cet appareil. Ce type de four est spécialement conçu pour chauffer, cuire ou sécher des aliments. Il n'est pas conçu pour une utilisation à des fins industrielles ou en laboratoires.
■ LE CONTENU CHAUD PEUT PROVOQUER DES BRÛLURES GRAVES. NE PAS LAISSER LES ENFANTS UTILISER LE FOUR À MICRO-ONDES. Retirer les aliments chauds avec prudence.
■ Ne pas utiliser cet appareil si la fiche ou le cordon est endommagé, s'il ne fonctionne pas correctement ou s'il a subi une chute ou a été endommagé de quelque façon que ce soit.
■ Seule une personne qualifiée est habilitée à effectuer une intervention d'entretien sur cet appareil. Communiquer avec l'entreprise de service autorisé la plus près de chez vous pour la vérification, la réparation et le réglage.
■ Ne pas couvrir ou obstruer les ouvertures de l'appareil.
■ Ne pas ranger l'appareil à l'extérieur. Ne pas utiliser ce produit près d'une source d'eau comme un évier de cuisine, un sous-sol humide, une piscine ou tout autre emplacement semblable.
■ Ne pas immerger le cordon ou la fiche dans l'eau.
■ Maintenir le cordon à l'écart de toute surface chaude.
■ Ne pas laisser le cordon pendre par-dessus le bord d'une table ou d'un comptoir.
■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l'aide d'une imprimante 3D).
■ Voir les instructions de nettoyage de la surface de la porte dans la section « Entretien et réparation du four à microondes ».
■ Les liquides, comme l'eau, le café ou le thé, peuvent être chauffés au-delà du point d'ébullition sans pour autant avoir l'air de bouillir. Des bulles ou une ébullition lorsque le contenant est sorti du four à micro-ondes ne sont pas toujours visibles. LE CONTENU LIQUIDE TRÈS CHAUD PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE CONTENANT EST DÉPLACÉ OU SI UN USTENSILE EST INSÉRÉ DANS LE LIQUIDE.
■ Ne pas utiliser un appareil de chauffage ou de cuisson sous cet appareil.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

■ Ne pas fixer l'appareil au-dessus ou près d'un appareil de chauffage ou de cuisson.
■ Ne pas installer au-dessus d'un évier.
■ Ne rien placer directement sur le dessus de l'appareil lorsque ce dernier est utilisé.
■ Nettoyer régulièrement les hottes de ventilation – Ne pas laisser la graisse s'accumuler dans la hotte ou le filtre.
■ Lorsque des aliments sont flambés sous la hotte, mettre le ventilateur en marche.
■ Peut être placé au-dessus d'un équipement de cuisson électrique.
■ Conçu pour être utilisé au-dessus d'une cuisinière d'une largeur maximum de 36 po (91,44 cm).
■ Ne pas toucher et ne pas nettoyer la plaque chauffante après la cuisson, car elle est très chaude.
■ Nettoyer le filtre de la hotte d'extraction en faisant attention. Des agents nettoyants corrosifs, comme du nettoyants à four à basse de soude peut enfommager le filtre.
■ Pour réduire les risques d'incendie dans la cavité du four :
- Ne pas trop faire cuire les aliments. Surveiller attentivement l'appareil lorsque du papier, du plastique ou d'autres matériaux combustibles sont placés à l'intérieur pour faciliter la cuisson.
- Retirer les attaches des sacs en papier ou en plastique avant de placer le sac dans le four.

• Si des matériaux prennent en feu dans le four, garder la porte du four fermée, éteindre le four et débrancher le cordon d'alimentation ou fermer l'alimentation au fusible ou disjoncteur.
• Ne pas utiliser la cavité comme remisage. Ne pas laisser de produits en papier, d'ustensiles de cuisson ou d'aliments dans la cavité lorsque l'appareil n'est pas utilisé.
  ■ On ne doit insérer ni aliments surdimensionnés ni ustensiles surdimensionnés en métal dans le four à microondes/grille-pain, car ils peuvent représenter un risque d'incendie ou de décharge électrique.
  ■ Ne pas nettoyer avec des tampons à récurer métalliques. Des morceaux pourraient se détacher en brûlant et toucher les pièces électriques, créant un risque de décharge électrique.
• Ne pas utiliser de produits en papier lorsque l'appareil fonctionne en mode grille-pain.
  ■ Ne pas entreposer dans ce four de matériel autre que les accessoires recommandés par le fabricant pendant son fonctionnement.
  ■ Ne pas couvrir les grilles ou toute partie du four avec du papier aluminium. Ceci entraînera la surchauffe du four.

CONSERVER CES INSTRUCTIONS

Guide de connexion Internet pour les appareils connectés uniquement

IMPORTANT : Il est de la responsabilité de l'utilisateur de bien installer l'appareil avant de l'utiliser. Bien lire et suivre le guide d'installation qui accompagne l'appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d'un compte. Les fonctions de l'application peuvent changer. Des frais de transfert de données peuvent s'appliquer. Une fois installée, lancer l'application. Suivre les étapes de configuration du compte d'utilisateur et de connexion de l'appareil.

Il faut :

■ Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel d'instructions du fabricant du routeur.
■ Le routeur devra être en marche et connecté à Internet.
■ Le numéro SAID à 10 caractères de l'appareil. Le numéro SAID est imprimé sur une étiquette collée sur l'appareil ou affiché à l'écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage dommageable et
2. Cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Tout changement ou toute modification n'ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser l'appareil.

Avis de conformité d'Industrie Canada (IC)

Cet appareil satisfait aux prescriptions des documents CNR/RSS d'Industrie Canada (utilisation sans licence). Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage.
2. Cet appareil doit être compatible avec n'importe quelle interférence, y compris des interférences causées par l'utilisation involontaire de l'appareil.

En vertu des règlements d'Industrie Canada, cet émetteur radio ne peut fonctionner qu'à l'aide d'une antenne d'un type et de gain maximum (ou moins) approuvé pour l'émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres utilisateurs, le type d'antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d'Industrie Canada sur les l'exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenne ou qu'un émetteur.

Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, elles peuvent être déterminées par le fait d'allumer et d'éteindre l'appareil, l'utilisateur est encouragé à essayer de corriger les interférences en suivant l'un ou plusieurs des conseils suivants :

■ Réorienter ou déplacer l'antenne de réception.
■ Augmenter la distance séparant l'appareil du récepteur.

■ Brancher l'appareil sur un circuit différent de celui où le récepteur est branché.
■ Contacter un revendeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

Mise en garde FCC

■ Tous changements ou toutes modifications n'ayant pas été expressément approuvés par Whirlpool Corporation pourraient annuler l'autorité de l'utilisateur à utiliser l'appareil.
■ Les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenne ou qu'un émetteur.

Partie 15B Déclarations de conformité pour les appareils numériques :

REMARQUE : Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de classe B, selon la partie 15 des règlements de la FCC (Federal Communications Commission). Ces limites sont conçues dans le but d'assurer une protection raisonnable contre des interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre l'énergie de fréquence radio et, s'il n'est pas installé ni utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il se peut que des interférences se produisent dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, elles peuvent être déterminées par le fait d'allumer et d'éteindre l'appareil, l'utilisateur est encouragé à essayer de corriger les interférences en suivant l'un ou plusieurs des conseils suivants :

■ Réorienter ou déplacer l'antenne de réception.
■ Augmenter la distance séparant l'appareil du récepteur.
■ Brancher l'appareil sur un circuit différent de celui où le récepteur est branché.
■ Contacter un revendeur ou un technicien radio/télévision qualifié pour obtenir de l'aide.

Le guide d'utilisation du produit doit comprendre les renseignements suivants Instruction :

« Pour satisfaire aux exigences de la FCC sur l'exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenne ou qu'un émetteur ».

Responsabilités du FEO à satisfaire aux règlements de la FCC

Les modules rebel UI ont été certifiés seulement si l'intégration par le FEO respecte les conditions suivantes :

1. Les antennes doivent être installées de telle sortie qu'il y ait une distance de 20 cm ou plus entre la radiation (antenne) et toutes les personnes en tout temps.

2. L'émetteur ne doit pas être co-utilisé en conjonction avec toute autre antenne ou tout émetteur.

Aucune évaluation supplémentaire d'émission n'est requise si les deux conditions précédentes sont respectées. Cependant, le FEO intégrateur demeure responsable du contrôle de ses produits pour répondre aux exigences supplémentaires concernant ce module (par exemple, émissions d'appareil numérique, exigences périphériques d'un ordinateur personnel, etc.)

IMPORTANT : Dans le cas où ces conditions ne peuvent pas être remplies (pour certaines configurations ou co-localisation avec un autre émetteur), alors les autorisations FCC ne sont plus considérées comme valides et l'ID FCC ne peut pas être utilisé sur le produit final. dans ces circonstances, l'intégrateur OEM sera chargé de réévaluer le produit final (y compris l'émetteur) et d'obtenir une autorisation FCC distincte.

Étiquette de produit

Ce module est étiqueté avec un ID FCC. Si l'ID de la FCC n'est pas visible lorsque le module est installé dans un autre appareil, l'extérieur de l'appareil dans lequel le module est installé doit aussi afficher une étiquette de référence pour le module. Dans cette situation, le produit doit posséder une étiquette visible contenant les renseignements suivants :

« Contient ID FCC : 2ÀC7Z-RIGEL »

Le FEO de ce module ne doit utiliser que les antennes approuvées et certifiées pour ce module. Le FEO intégrateur ne doit pas fournir les renseignements à l'utilisateur final concernant l'installation et le démontage de ce module RF ou les modifications de paramètres RF dans le guide d'utilisation du produit final.

PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-ONDES ET UTILISER L'APPAREIL SANS DANGER

(a) Ne pas tenter de faire fonctionner ce four lorsque la porte été pas ouvrir le four à micro-ondes s'il est endommagé. I est ouverte puisque l'utilisation la porte ouverte peut entraîner très important que la porte du four ferme correctement et qu'il une exposition dangereuse au rayonnement des micro-n'y ait pas de dommage à :
ondes. Il est important de ne pas modifier ou contourner le verrouillage de sécurité.
(1) la porte (tordue);
(b) Ne placer aucun objet entre le devant du four à micro-onde(s) les joints d'étanchéité de la porte et leur surface. et la porte ou ne pas permettre à de la saleté ou des résidus de nettoyage de s'accumuler sur les surfaces des joints (d) Le four ne doit pas être réglé ou réparé par une personne d'étanchéité. autre qu'une personne d'entretien qualifiée.
(2) les charnières et loquets (brisées ou lâches);

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-ONDES

Nettoyage général

IMPORTANT : Avant le nettoyage, s'assurer que toutes les commandes sont désactivées et que le four à micro-ondes est froid. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage.

L'usage de savon, d'eau et d'un chiffon doux ou d'une éponge suggéré en priorité, sauf indication contraire.

ACIER INOXYDABLE ET ACIER INOXYDABLE NOIR (sur certains modèles)

REMARQUE : Afin d'éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage rêches ou d'essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule application ou quelques unes.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de nettoyage :

■ Affresh®+ Nettoyant pour acier inoxydable – numéro de pièce W10355016 (vendu séparément) ou chiffons pour acier inoxydable affresh® – numéro de pièce W1055049 (vendu séparément) :
Consulter le Guide de démarrage rapide pour les informations de commande.

■ Vinaigre pour les taches d'eau dure.

EXTÉRIEUR DE LA PORTE DU FOUR À MICRO-ONDES

Méthode de nettoyage :

■ Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau.
Nettoyant Affresh® pour appareils de la cuisine – numéro de pièce W10355010 (vendu séparément) : Voir la section « Information de commande en ligne » du Guide de démarrage rapide pour commander.

REVÊTEMENT INTÉRIEUR ANTIADHÉSIF (sur certains modèles)

Pour éviter d'endommager l'intérieur du four à micro-ondes, ne pas utiliser d'ustensiles en métal ou tranchants, de grattoirs, de nettoyants abrasifs ou d'autres accessoires de récurage.

CAVITÉ DU FOUR À MICRO-ONDES

Afin d'éviter d'endommager la cavité du four à micro-ondes, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de tampons en laine d'acier, de chiffons de lavage rêches ou certains essuie-tout.

Sur les modèles en acier inoxydable, frotter dans le sens du grain pour éviter d'endommager le fini.

La zone de contact entre la porte fermée et le cadre du four à micro-ondes doit être maintenue propre.

Méthode de nettoyage :

Saleté moyenne

■ Savons et détergents doux, non abrasifs :
Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.

Saleté tenace

■ Savons et détergents doux, non abrasifs : Faire chauffer une tasse (250 ml) d'eau pendant 2 à 5 minutes dans le four à micro-ondes. La vapeur amollira la saleté.
Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.

Odeurs

■ Jus de citron ou vinaigre :
Faire chauffer une tasse (250 ml) d'eau avec 1 c. à soupe (15
estml) de jus de citron ou de vinaigre pendant 2 à 5 minutes dans le four à micro-ondes.

Grille métallique

■ Tampon en laine d'acier

■ Lave-vaisselle

Lèchefrite (sur certains modèles)

■ Nettoyant doux et tampon à récurer

■ Lave-vaisselle

Panier de friture à l'air

■ Tampon en laine d'acier

■ Lave-vaisselle

Plaque chauffante encastrée (sur certains modèles)

■ Nettoyant à vitre et chiffon doux ou éponge

Il y a une plaque chauffante intégrée sous le fond du four sur certains modèles. Après quelques cuissons, la vitre inférieure du four devient très chaude (voir « Guide des commandes en ligne » pour plus de détails). Nettoyer la vitre après la disparition du message « Oven too hot » («Four trop chaud») à l'écran.

Sonde (sur certains modèles)

■ Savon et eau tiède

La sonde est un article à laver à la main uniquement. Tenir l'extrémité en caoutchouc, laver délicatement avec du savon et de l'eau tiède. Rincer et sécher bien avant de ranger. Le placer dans une boîte de rangement fournie pour un accès facile. Garder la boîte de rangement exempte de nourriture et de résidus. Consulter le Guide de démarrage rapide pour obtenir plus d'informations.

EXIGENCES D'INSTRUCTIONS D'INSTALLATION

Outils et pièces

Outils nécessaires

■ Ruban à mesurer

■ Crayon

■ Perceuse

■ Tournevis à tête cruciforme

■ Foret de 7/64 po

Vis fournies (non illustrées à l'échelle)

Pièce Illustration de la pièce	Qté totale	Qté standard	Qté en affleurement
Vis à bois à tête ronde no 7-16 x 7/16 po		14	6
Vis à bois à tête plate no 7-16 x 15/16 po		4	2
Vis autotaraudante à tête plate M4 x 1/2 po	[YYDY]	4	/

REMARQUE : Certaines vis servent de rechange. Les différentes méthodes d'installation requièrent un nombre différent de vis. Voir le tableau ci-dessus pour les quantités spécifiques. Les vis supplémentaires peuvent être conservées.

Pièces fournies (standard) (non illustrées à l'échelle)

Pièce Illustration de la pièce	Qté	Où puis-je trouver?
Glissière		2 Mousse extérieure
Documentation		1 Mousse extérieure
Couvercle du trou de vis		2 Documentation

Pièces fournies (en affleurement) (non illustrées à l'échelle)

Pièce Illustration de la pièce	Qté Où puis-je trouver?
Glissière		2 Mousse extérieure
Documentation		1 Mousse extérieure
Support gauche		1 Documentation
Support droit		1 Documentation
Couvercle du trou de vis		2 Documentation

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Consulter les « Spécifications électriques ». Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

REMARQUE :

■ Les articles de quincaillerie suivants sont destinés à l'utilisation sur un montant de bois. En présence d'une structure de mur différent, utiliser les éléments de fixation appropriés.
S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Dimensions du produit

E B D A F C

Unité de mesure		po cm
A	Largeur de l'appareil	29 7/8	76
B	Hauteur de l'appareil	18 5/8	47,3
C	Profondeur de l'appareil	12 3/4	32,3
D	Hauteur de l'appareil sans porte et évent	16 3/8	31,5
E	Largeur de l'appareil avec porte et évent	28 3/8	72
F	Épaisseur de la porte et de l'évent	1 3/8	3,5

Exigences d'emplacement

Il s'agit d'un appareil encastré. Ne pas utiliser ce four à microondes sur le comptoir.

Ce four à micro-ondes doit être installé dans une armoire en bois. L'emplacement doit comporter les caractéristiques suivantes :

■ Ouverture découpée qui est d'aplomb et d'équerre.

■ Plancher au niveau de l'encastrement robuste, d'aplomb et en affleurement avec le bas de l'ouverture découpée de l'armoire

■ Capacité de support de charge de 150 lb (68 kg), ceci inclut four à micro-ondes et les articles placés à l'intérieur du four micro-ondes et de l'armoire supérieure.

Il doit y avoir un minimum de 36 po (91,4 cm) entre le plancher et le plancher de l'ouverture d'encastrement. Voir l'illustration ci-dessous.

■ Prise de courant électrique reliée à la terre à l'intérieur de l'armoire supérieure. Voir la section « Spécifications électriques ».

■ Distances de dégagement minimales pour l'emplacement d'installation. Voir la section « Dimensions de l'ouverture découpée requises ».

■ Enceinte complète autour de la partie encastrée du four à micro-ondes.

■ La distance de montage entre un mur fixe sur le côté charnière de la porte et le four à micro-ondes est de 0,5 po (1,3 cm).

En fonction de votre modèle, les réglages d'usine par défaut YWMBT7030 et YKMBT730 représentent l'installation standard, le réglage d'usine par défaut YJOETC330 est l'installation en affleurement, choisir un type d'installation avant de procéder à l'installation.

Pour changer de méthode d'installation, il est possible de commander la trousse d'installation en ligne.

No de trousse pour installation en affleurement : W11740454 (fabriqué par Whirlpool)

No de trousse pour installation standard : W11740456 (fabriqué par Whirlpool)

Pour changer de méthode d'installation si le produit a déjà été installé, désinstaller le four à micro-ondes et les glissières avant l'installation.

Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Pour d'autres dimensions d'armoire, nous suggérons de sélectionner d'autres produits Whirlpool.

Dimensions de l'armoire - au-dessus d'un four encastré, installation standard

A B 2 po (5,1 cm) 3 po (7,6 cm) min. 36 po (91,4 cm) D

A. Armoire supérieure
B. Ouverture d'encastrement du four à micro-ondes
C. Sol
D. Ouverture d'encastrement du four inférieur

e1. Une distance minimale de 36 po (91,4 cm) est recommandée

t le entre le plancher et le plancher de l'ouverture d'encastrement.

1. Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un

cheifour encastré, s'assurer qu'il existe un dégagement minimal de 3 po (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

1. S'assurer que les armoires environnantes peuvent s'ouvrir et se fermer librement. Laisser un espace libre d'au moins 2 po (5,1 cm) au-dessus de l'ouverture d'encastrement.

Dimensions de l'armoire – pas au-dessus d'un four encastré, installation standard

2 po (5,1 cm) 1 % po (4,0 cm) min. 36 po (91,4 cm)

A. Armoire supérieure
B. Ouverture d'encastrement du four à micro-ondes
C. Armoire inférieure
D. Sol

1. Une distance minimale de 36 po (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement
2. Le four à micro-ondes peut aussi être installé seul dans une armoire (sans four encastré en dessous). Laisser un espace libre d'au moins 9_16 po (4,0 cm) au-dessous de l'armoire.
3. S'assurer que les armoires environnantes peuvent s'ouvrir et 4 se fermer librement. Laisser un espace libre d'au moins 2 po (5,1 cm) au-dessus de l'ouverture d'encastrement.

Dimensions de l'armoire – au-dessus d'un four encastré, installation en affleurement

A F E B min. 36 po (91,4 cm) C 2 po (5,1 cm) E 3 po (7,6 cm) D

A. Armoire supérieure
B. Ouverture d'encastrement du four à micro-ondes
C. Sol
D. Ouverture d'encastrement du four inférieur
E. Tasseau latéral de 11/16 po (1,75cm)*
F. Tasseau supérieur de 1 po (2,5 cm)*

1. Une distance minimale de 36 po (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.
2. Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3 po (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.
3. S'assurer que les armoires environnantes peuvent s'ouvrir et se fermer librement. Laisser un espace libre d'au moins 2 po (5,1 cm) au-dessus de l'ouverture d'encastrement.
4. *Les tasseaux d'espacement doivent être encastrés à/81po (3,5 cm) depuis l'avant de l'armoire. La profondeur des tasseaux du doit être de moins de 2 po (5,1 cm).
5. Le blocage des *tasseaux n'est pas collé ni cloué. Cela permet d'apporter les corrections nécessaires.

Dimensions de l'armoire – pas au-dessus d'un four encastréDimensions requises des ouvertures à découper – standard installation en affleurement

2 po (5,1 cm) 1 % po (4,0 cm) min. 36 po (91,4 cm)

A. Armoire supérieure
B. Ouverture d'encastrement du four à micro-ondes
C. Armoires inférieures
D. Sol
E. Tasseau latéral de 11/16 po (1,75 cm)*
F. Tasseau supérieur de 1 po (2,5 cm)*

1. Une distance minimale de 36 po (91,4 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.
2. Le four à micro-ondes peut aussi être installé seul dans une armoire (sans four encastré en dessous). Laisser un espace libre d'au moins 1 ^9/16 po (4,0 cm) au-dessous de l'armoire.
3. S'assurer que les armoires environnantes peuvent s'ouvrir et se fermer librement. Laisser un espace libre d'au moins 2 po (5,1 cm) au-dessus de l'ouverture d'encastrement.
4. *Les tasseaux d'espacement doivent être encastrés à 1 ^3/8 po (3,5 cm) depuis l'avant de l'armoire. La profondeur des tasseaux du doit être de moins de 2 po (5,1 cm).

Mesure de l'ouverture à découper dans l'armoire		po	cm
A Largeur de l'ouverture de l'armoire		28 12	72,4
B Hauteur de l'ouverture de l'armoire		17 18	43,5
C Profondeur minimale de l'ouverture de l'armoire (avec la prise en affleurement)		16 34	42,5
D Chevauchement de cadre – cadre inférieur		7/16	1,1
E Chevauchement de cadre – cadre supérieur		1	2,5
F Chevauchement de cadre – cadre gauche		11/16	1,8
G Chevauchement de cadre – cadre droit		11/16	1,8
J Dégagement entre la prise et l'arrière du four à micro-ondes		4 ~ 40	10,2 ~ 102

REMARQUE :

■ Une prise affleurante est recommandée. Pour une prise non affleurante, s'assurer d'avoir un espace d'au moins 4 po (10,2 cm) entre l'arrière du four à micro-ondes et la prise.
Si la prise est placée à l'extérieur de la zone recommandée, s'assurer que la distance de l'arrière du four à micro-ondes jusqu'à la prise est d'au moins 40 po (102 cm). Sinon, il ne sera pas possible de brancher le cordon d'alimentation.
■ La tolérance pour la largeur et la hauteur de l'ouverture de l'armoire est de 1/16 po (2 mm).

Dimensions requises des ouvertures à découper – en affleurement

Mesure de l'ouverture à découper dans l'armoire		po	cm
A Largeur de l'ouverture intégrée en affleurement (minimum)		30	76,2
B Hauteur de l'ouverture intégrée en affleurement (minimum)		18^15/16	48
C Largeur de l'ouverture de l'armoire (minimum)		28^5/8	72,7
D Hauteur de l'ouverture de l'armoire (minimum)		17^15/16	45,5
E Protondeur minimale de l'ouverture (avec la prise en affleurement)		18^3/16	46,2
F Tasseaux encastrés depuis l'avant de l'armoire		13/8	3,5
G Protondeur des tasseaux (maximum)		25,1
H Zone de la prise		/	/
J Dégagement entre la prise et l'arrière du four à micro-ondes		4~4010,2~102

REMARQUE :

■ Une prise affleurante est recommandée. Pour une prise non affleurante, s'assurer d'avoir un espace d'au moins 4 po (10,2 cm) entre l'arrière du four à micro-ondes et la prise.
Si la prise est placée à l'extérieur de la zone recommandée, s'assurer que la distance de l'arrière du four à micro-ondes jusqu'à la prise est d'au moins 40 po (102 cm). Sinon, il ne sera pas possible de brancher le cordon d'alimentation.
■ La tolérance pour la largeur et la hauteur de l'ouverture de l'armoire est de 1/16 po (2 mm).
■ Le blocage des tasseaux n'est pas collé ni cloué. Cela permet d'apporter les corrections nécessaires.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alvéoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Exigences :

■ Alimentation de 120 V, 60 Hz, CA seulement, et protégée par un fusible ou un disjoncteur temporisé de 15 A ou 20 A.

Recommendation :

■ Fusible ou disjoncteur temporisé.
■ Circuit distinct exclusif au four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon d'alimentation :

Cet appareil doit être relié à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L'appareil est doté d'un cordon électrique comportant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec l'appareil : si elle ne s'adapte pas à la prise, faire installer une prise appropriée par un électricien qualifié.

Ne pas utiliser de câble de rallonge. Si le cordon d'alimentation électrique est trop court, faire installer une prise près du four à micro-ondes par un électricien ou un technicien de service qualifié.

CONSERVER CES INSTRUCTIONS

Cet appareil est conforme à la norme ICES-001 d'Industrie Canada.

INSTRUCTIONS D'INSTALLATION Préparation du four à micro-ondes

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Couvrir la surface de travail pour éviter de l'endommager.
2. Retirer les pièces fournies de la mousse extérieure du carton et les mettre de côté pour l'installation.
3. Retirer le sachet de documentation de la mousse extérieure du carton et le mettre de côté pour l'installation.
4. Retirer les matériaux d'emballage, le ruban adhésif et la pellicule protectrice du four à micro-ondes.
5. Retirer les articles à l'intérieur du four à micro-ondes – le cas échéant.
6. Utiliser du ruban adhésif pour immobiliser la porte fermée du four à micro-ondes, pour qu'elle ne puisse pas s'ouvrir durant les manutentions du four.

Installation des glissières - standard

1. À l'aide d'un ruban à mesurer et d'un crayon, marquer la ligne médiane de l'ouverture sur la paroi avant inférieure de 4. l'armoire.
2. Placer les deux glissières à l'intérieur de l'armoire, en veillant à ce que la butée soit contre le bord inférieur de l'armoire, comme illustré ci-dessous. La mesure de la distance entre la ligne centrale et les bords les plus proches des glissières (a) est de 10 po (25,4 cm).

A. Armoire
B. Glissières
C. Murlatéral
D. Butée
E. Bord inférieur de l'armoire

1. Utiliser un crayon pour tracer des marques de vis des six trous de vis C, D, E, F, G, H dans l'armoire. Vérifier que la distance entre la ligne centrale et les bords les plus proches des glissières (a) est de 10 po (25,4 cm). Sortir ensuite les deux glissières.

A. Armoire
B. Glissières
C. Trou C sur la glissière gauche
D. Trou D sur la glissière gauche
E. Trou E sur la glissière gauche
F. Trou F sur laglissière droite
G. Trou G sur la glissière droite
H. Trou H sur la glissière droite

1. À l'aide d'une mèche de 7/64 po, percer six trous de vis aux positions C, D, E, F, G, H dans l'armoire inférieure.

1. Placer les deux glissières à l'intérieur de l'armoire et aligner les trous de vis sur les glissières avec les avant-trous sur l'armoire. Fixer les six vis à bois à tête ronde No 7-16 x 7/16 po pour fixer les glissières à l'armoire.

A B C E D G F H B

A. Armoire
B. Glissières
C. Trou C
D. Trou D
E. Trou E
F. Trou F
G. Trou G
H. Trou H

Installation des glissières – en affleurement

1. À l'aide d'un ruban à mesurer et d'un crayon, marquer la ligne médiane de l'ouverture sur la paroi avant inférieure de l'armoire.
2. Placer les deux glissières à l'intérieur de l'armoire, en veillant à ce que la butée soit contre le tasseau latéral, comme illustré ci-dessous. La mesure de la distance entre la ligne centrale et les bords les plus proches des glissières (a) est de 9 ^1/4 po (23,5 cm), et la distance entre le bord avant de la glissière et le bord avant de l'armoire (b) sont de 1 ^5/16 po (3,5 cm).

A C D E a a b B b D E b

A. Armoire
B. Glissières
C. Mur latéral
D. Tasseau latéral
E. Butée

1. Utiliser un crayon pour tracer des marques de vis des six trous de vis C, D, E, F, G, H dans l'armoire. Vérifier que la distance entre la ligne centrale et les bords les plus proches des glissières (a) est de 9 1/4 po (23,5 cm). Sortir ensuite les deux glissières.

A. Armoire
B. Glissières
C. Trou C sur la glissière gauche
D. Trou D sur la glissière gauche
E. Trou E sur la glissière gauche
F. Trou F sur laglissière droite
G. Trou G sur la glissière droite
H. Trou H sur la glissière droite

1. À l'aide d'une mèche de 7/64 po, percer six trous de vis aux positions C, D, E, F, G, H dans l'armoire inférieure.

1. Placer les deux glissières à l'intérieur de l'armoire et aligner les trous de vis sur les glissières avec les avant-trous sur l'armoire. Fixer les six vis à bois à tête ronde No 7-16 x 7 po pour fixer les glissières à l'armoire.

Installation des supports (pour une installation en affleurement seulement)

Pour certains modèles dont l'installation par défaut est en affleurement, il est nécessaire d'installer deux supports sur le tasseau supérieur de l'armoire avant d'installer le four à microondes. Suivre les étapes ci-dessous. Sauter cette section si l'installation par défaut est standard.

1. Utiliser un ruban à mesurer et un crayon pour tracer une ligne centrale sur le tasseau supérieur de l'armoire, et dessiner une ligne de bord du support gauche, et une ligne de bord du support droit. La distance « a » entre la ligne centrale et la ligne « a » du bord du support doit être ^7 /depo3(34,1 cm).

A. Armoire
B. Tasseau supérieur
C. Ligne debord du support gauche
D. Ligne centrale
E. Ligne de bord du support droit

1. Fixer le support gauche au coin supérieur gauche du tasseau en veillant à ce que le bord du support gauche soit aligné avec la ligne du bord du support gauche sur le tasseau. Utiliser un crayon pour tracer des marques pour les deux trous de vis du tasseau.

A. Armoire
B. Support gauche
C. Trous de vis
D. Bord du support gauche
E. Ligne de bord du support gauche
F. Tasseau

1. Fixer le support droit au coin supérieur droit du tasseau, en suivant les instructions de l'étape 2.
2. À l'aide d'une mèche de 7/64 po, percer quatre trous pour le vis (B) dans le tasseau.

1. Fixer le support gauche au coin supérieur gauche du tasseau en veillant à ce que le bord du support gauche soit aligné à la ligne du bord du support gauche sur le tasseau, et que le trous de vis soient alignés avec les trous du tasseau. Fixer deux vis à bois à tête ronde no 7-16 x 7/16 po.

A B C

A. Tasseau
B. Trou
C. Visà bois à tête ronde no 7-16 x 7/16 po

1. Fixer le support droit au coin supérieur droit du tasseau, en suivant les instructions de l'étape 5.
2. Utiliser un ruban à mesurer pour confirmer que les distances « a » sont de 136 po (34,1 cm) et « b » de8 po (45,4 cm). Il est possible de repositionner légèrement les supports en desserrant les vis pour respecter les distances « a » et « b » nécessaire.

A a a B C b b

A. Armoire
B. Support gauche
C. Support droit

Installation du four à micro-ondes

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.
2. Brancher le four à micro-ondes.

AVERTISSEMENT

vec

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place.

1. Ajuster doucement le four à micro-ondes au centre de l'ouverture d'encastrement de l'armoire.

Fixation du four à micro-ondes - standard

1. Utiliser une mèche de 7/64 po pour percer deux trous dans la face avant de l'ouverture/armoire à travers les guides des trous de montage dans la partie supérieure de la grille d'aération.

C A B

A. Armoire
B. Grille d'aération
C. Trou de vis

REMARQUE : Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45°.

A B C D E

A. Grille d'aération
B. Vis à bois à tête plate no 7-16 x 15/16 po (2)
C. Porte du four à micro-ondes
D. Guide pour les trous de montage
E. Plafond de l'ouverture d'encastrement

1. Fixer la grille d'aération à l'ouverture/armoire en installant deux vis à bois à tête plate no 7-16 x 15/16 po dans les trous percés à la main.

REMARQUE : Pour éviter d'endommager la grille d'aération, ne pas serrer excessivement les vis.

1. Couvrir le trou de la vis avec les deux couvercles.

A B C

Fixation du four à micro-ondes – en affleurement

1. Fixer la grille d'aération au support en installant deux vis autotaraudeuses à tête plate M4 x 1/2 po dans les trous.

A. Armoire
B. Grille d'aération
C. Guide pour les trous de montage
D. Vis autotaraudante à tête plate M4 x 1/2 po (2)
E. Porte du four à micro-ondes
F. Tasseau de l'armoire
G. Support

REMARQUE : Pour éviter d'endommager la grille d'aération, ne pas serrer excessivement les vis.

Achever l'installation

1. Contrôler le fonctionnement du four à micro-ondes : placer un récipient contenant 1 tasse (250 ml) d'eau au fond de la cavité et programmer une période de cuisson de 1 minute à la puissance maximale (100 %).
2. Si le four à micro-ondes ne fonctionne pas :

■ Déterminer si un fusible est grillé ou si un disjoncteur est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

■ Vérifier que le cordon d'alimentation est correctement branché sur une prise à 3 alvéoles reliée à la terre.

1. Consulter le Guide de démarrage rapide pour obtenir plus d'informations.

L'installation est maintenant terminée.

Conserver ce manuel du propriétaire pour référence future.
