T.0X 563301 - Récepteur TV TELEVES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmodulateur DVB-S2 / DVB-T (COFDM)
Marque	Televes
Modèle	T.0X 563301
Alimentation	24 V CC via connecteur d'alimentation
Consommation typique	280 mA (sans CAM, sans LNB) à 540 mA (avec CAM, avec LNB)
Entrée satellite	950 - 2150 MHz, connecteur F femelle, impédance 75 Ω
Sortie satellite	Connecteur F femelle, pertes de passage < 1,5 dB
Démodulation	DVB-S (QPSK) et DVB-S2 (QPSK, 8PSK), débit symbole 10-30 Mbaud
FEC interne	LDPC (1/2, 1/3, 1/4, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10)
Modulation COFDM	QPSK, 16QAM, 64QAM
Bande passante COFDM	7 MHz ou 8 MHz
Fréquence de sortie RF	177-266 / 474-858 MHz (mode canal) ou 45-862 MHz (mode fréquence)
Niveau de sortie max.	80 ± 5 dBμV
Atténuation réglable	> 15 dB
Connecteurs	F femelle (entrée/sortie satellite, RF)
Indice de protection	IP20
Garantie	2 ans (UE)
Température d'utilisation	Max. 45°C (ventilation forcée au-delà)
Nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouvertures d'aération, débrancher avant démontage

FOIRE AUX QUESTIONS - T.0X 563301 TELEVES

Comment installer le transmodulateur T.0X 563301 ?

Installez le module dans un endroit sec et ventilé. Connectez l'antenne satellite à l'entrée F.I.Satellite, puis la sortie RF au récepteur TV. Alimentez le module via le connecteur d'alimentation 24V.

Comment brancher les câbles correctement ?

Utilisez des câbles coaxiaux avec connecteurs F. Branchez l'entrée satellite à la source, la sortie satellite si nécessaire, l'entrée RF pour une source terrestre, et la sortie RF vers le téléviseur. Respectez les impédances de 75 Ω.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le module est correctement alimenté en 24 V CC. Contrôlez le câble d'alimentation et la source. La LED d'état doit s'allumer. Si elle reste éteinte, contactez le service après-vente Televes.

Comment utiliser le module CAM pour le désembrouillage ?

Insérez le module CAM dans le slot CAM prévu. Assurez-vous que la carte d'accès est correctement insérée. La programmation des services se fait via le programmateur universel (réf. 7234).

Quels sont les formats de modulation supportés en entrée ?

Le module supporte le DVB-S (QPSK) et le DVB-S2 (QPSK, 8PSK) avec un débit symbole de 10 à 30 Mbaud. La FEC interne utilise le code LDPC avec différents taux.

Comment régler la fréquence de sortie ?

La programmation des paramètres, dont la fréquence de sortie, se fait via le programmateur universel (réf. 7234). Vous pouvez sélectionner un mode canal (177-266 / 474-858 MHz) ou un mode fréquence (45-862 MHz) avec un pas de 166 kHz.

Quel est le niveau de sortie maximal ?

Le niveau de sortie maximal est de 80 ± 5 dBμV, réglable par programmation. L'atténuation peut être ajustée jusqu'à plus de 15 dB.

Que faire en cas de surchauffe ?

Assurez-vous que les ouvertures d'aération ne sont pas obstruées. Laissez un espace libre autour du module. Si la température ambiante dépasse 45°C, utilisez une ventilation forcée.

Quelle est la consommation électrique ?

La consommation varie : 280 mA typ. sans CAM et sans LNB, 330 mA avec CAM sans LNB, 500 mA sans CAM avec LNB, et 540 mA avec CAM et LNB (sous 24V).

Comment nettoyer l'appareil ?

Débranchez l'alimentation avant le nettoyage. Essuyez l'appareil avec un chiffon sec et non pelucheux. N'utilisez pas de liquides ou de sprays.

MODE D'EMPLOI T.0X 563301 TELEVES

Consignes importantes de sécurité

Conditions generales d'installation

• Lire ce document avant d'utiliser ou de raccorder ce produit.
  Pour réduire le risque d'incidie ou de décharge électrique, ne pas exposer le produit à la pluie ou à l'humidité.
• Ne jamais enlever la façade du produit si celui ci est raccordé à l'alimentation.
• Ne pas obstruer les ouvertures d'airation du produit.
• Laisser un espace libre autour du module a fi n de permettre une ventilation adequate.
  L'appareil ne doit jamais etre au contact de I' eau (gouttes ou eclaboussures). Ne pas poser d'objets ou de recipients contenant de I'eau sur ou a coté du produit sans une protection suffi sante.
• Ne pas positionner le produit aux abords d'une source de chaleur ou dans des environnementes à humidité élevée.
• Ne pas soumettre le produit à de fortes vibrations ou à des secousses.

• Ce symbole indique que ce produit est conforme aux règles du marché CE.

NOTE: Un manuel d'utilisation complèt se trouve se trouve dans le CD qui offre le produit.

Description Entres / Sorties / Raccordements

Le module (Fig.1) possede:

1. Entree F.I.Satellite
   2.Sortie F.I.Satellite
2. Entree RF
   4.Sortie RF
3. Entrée alimentation du module
4. LED d'etat
5. Connecteur BUS de contrôle
6. Slot CAM
7. Connecteur programmateur / PC
8. Programmateur 7234

Introduction

Le transmodulator DVBS2/COFDM recoit un transpondeur satellite dans un des formats DVBS (QPSK) ou DVBS2 (QPSK ou 8PSK), puis le démodule pour le transformer en transport stream MPEG2.
Puis le transport stream MPEG2 est modulé en COFDM et converti en canal de sortie (UHF ou VHF avec une bande passante de 8 MHz max.).
En plus le module est equipé d'un lecteur de Module d'Acces Conditionnel (CAM) pour le désembrouillage de services.
La programmation des paramètres de fonctionnement du transmodulator (principalément fréquence d'entrée, canal de sortie, format de modulation et besoin des services) se fait par l'intérimédiaire du programmeur universel (ref. 7234).

\section*{Caracteristiques techniques}

DémodulateurSatellite	Fréquences d'entrée 950 - 2150 MHz Pertes de passage < 1,5 dB typ.
	Vitesse de symboles	10-30 Mbaud (QPSK- 8PSK)	Modulation	DVB-S2 (QPSK, 8PSK)DVB-S (QPSK)
	Pas de fréquence	1 MHz	FEC interne	LDPC (9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2, 1/4, 1/3, 2/5)
	Connecteurs d'entrée et de sortie	"F" femelle	FEC externe	BCH (Bose-Chaudhuri-Hocquenghem)
	Impédance d'entrée	75 ohm.	Facteur de roll-off	20%, 25%, 35%
	Alimentation LNB	13/17V/ OFF 22KHz (ON/OFF)	R.O.E. d'entrée	10 dB min.
ModulateurCOFDM	Format de modulation	QPSK, 16QAM, 64QAM	Scrambling	DVB ET300744
	Intervalle de garde	1/4, 1/8, 1/16, 1/32	Interleaving	DVB ET300744
	FEC	1/2, 2/3, 3/4, 5/6, 7/8	Cell_id	Sélectionnable
	Bande passante:	7 MHz, 8 MHz	Spectre de sortie	Normal / Inversé (Selec.)
Sortie RF	Fréquence de sortie	177 - 266 / 474 - 858 MHz (mode canal)45 - 862 MHz (mode fréquence)	Pertes de passage < 1,5 dB typ.
	Pas de fréquence	166 KHz	Pertes Retour	> 12 dB typ.
	Niveau de sortie max.	80±5 dBμV (progr.)	Connecteurs d'entrée et de sortie	"F" femelle
	Atténuation	>15 dB (prog)	Impédance de sortie	75 ohm.
Informationsgénéales	Consommations(avec signal)*	24V: : 280 mA typ. (sans CAM et sans alimenter de convertisseur LNB)24V: : 330 mA typ. (avec CAM et sans alimenter de convertisseur LNB)24V: : 500 mA typ. (sans CAM et avec alimentation d'un convertisseur LNB)24V: : 540 mA typ. (avec CAM et avec alimentation d'un convertisseur LNB)
	Indice de protection IP20

* La consommation du module avec CAM varie en fonction de la CAM utilise. La consommation du LNB prise en compte dans les calculs est de 300mA Les caractacteristiques techniques decrites sont defini nies a une temperature ambiente max.de 45°C (113oF). Pour les temperatures superfieures utiliser une ventilation forcee.

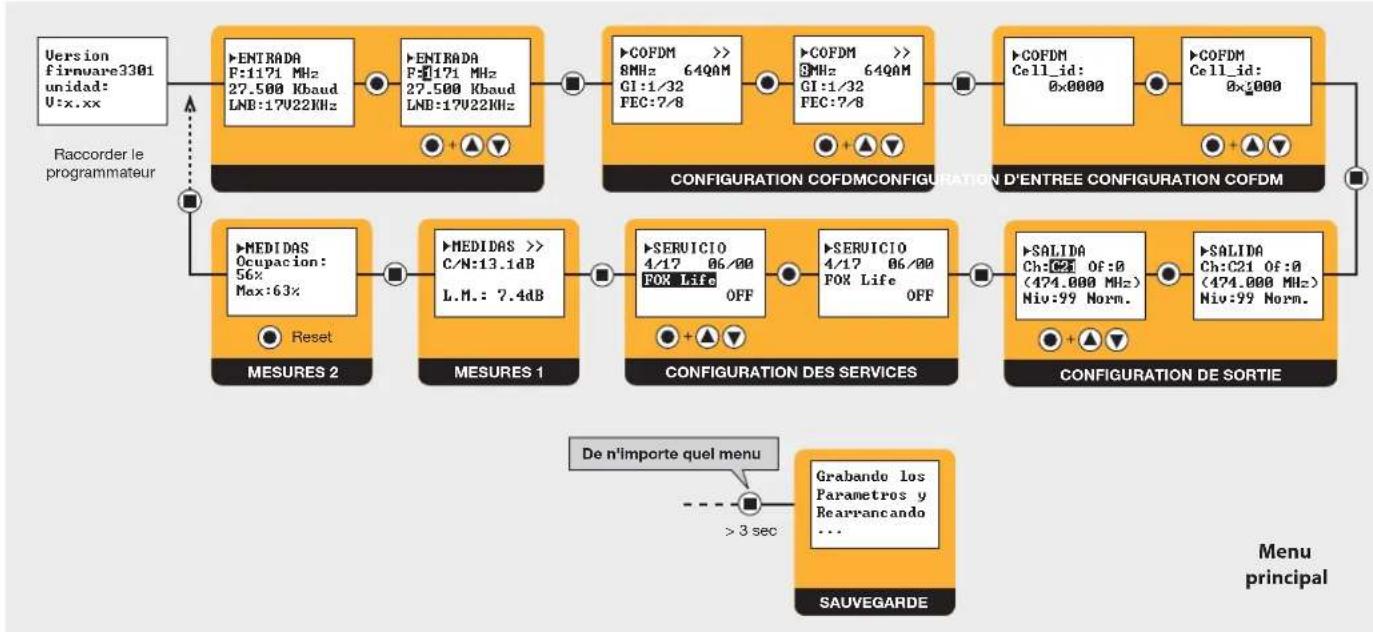

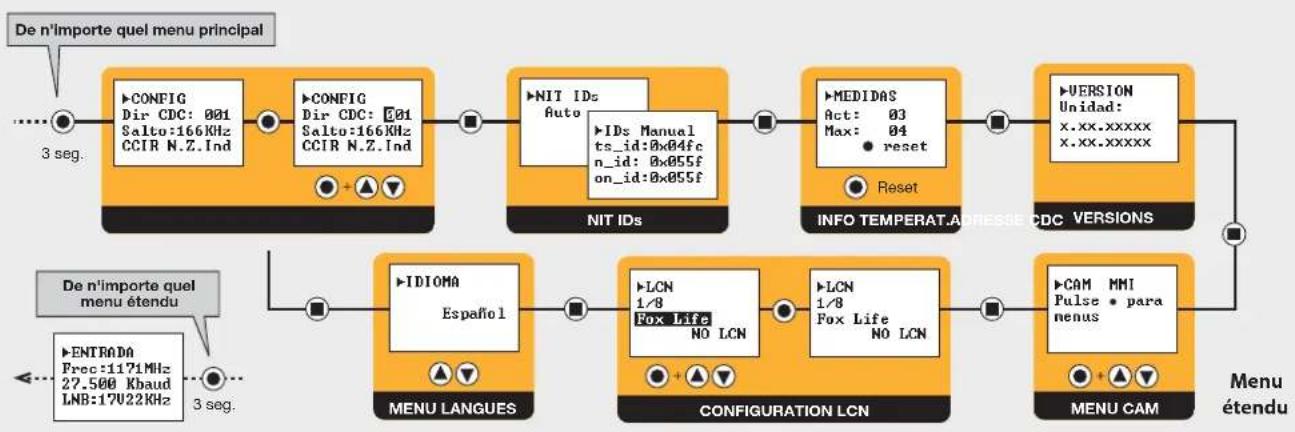

Structure du menu

Televés S.A. off re une garantie de deux ans calculée à partir de la date d'achat pour les pays de l'U.E. Pour les pays non membres de l'U.E., la garantie appliquée sera celle en vigueur du point de vue légal au moment de la vente. Conservez votre facture d'achat afni d'attester de cette date.

Pendant la période de garantie, Televes S.A. prend en charge les avaries dues à un défaut du produit ou de fabrication. Televes assume cette garantie en répartant ou en échangeant l'appareil défectueux.

Ne sont pas couverts par la garantie les dommages provoqués par une utilisation incorrecte, Usure normale d'utilisation, manipulation par des tiers, catastrophes ou toute cause hors du contrôle de Televés S.A.
