MANUAL DE USUARIO T.0X 563301 TELEVES
Importantes instruccionedeseguidad
Condieones generales de instalacion
- Antes de Manipular o conectar el equipo leer este manual.
- Para reducir el riesgo de fuego oCHOque electrico, no exponer el equipo a la lluvia o a la humedad.
- No quitar la tapa del equipo sin desconectarlo de la alimentacion.
- No obstruir las ranuras de ventilacion del equipo.
- Deje un espacio libre alrededor del aparato para proportionar una ventilacion adecuada.
- El aparato no debe ser expuesto a caidas o salpicaduras de agua. No situar objetos o recipientes llenos de agua sobre o circa del aparato si no seiene la suficia proteccion.
- No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.
- No situar el equipo sobre你能 estar sometido a fuertes vibraciones o sacudidas.
- Este symbolo indica que el equipo cumple los requisidades del marcado CE.
NOTA: Dispone de un Manual de Instrucciones completo en el CD que se accompanies con el producto.
Descripción Entradas / Salidas / Conexiones
El modulo (Fig. 1) dispone de:
- Entrada F.l. Satélite
- Salida F.I. Satélite
- Entrada RF
- Salida RF
- Entrada alimentacion modulo
- LED de estado
- Conector BUS de control
- Slot CAM
- Conector programador/PC
- Programador 7234
Introduccion
El transmodulador DVBS2 a COFDM Cl recibe un transpondedor de satérite en algoño de los formatos de modulación DVBS (QPSK) o DVBS2 (QPSK o 8PSK) y lo desmodula obtiendo un paquete de transporte MPEG-2.
Posteriormente el paque de transporte MPEG2 es modulado en formato COFDM y convertido al canal de salute (UHF o VHF y ancho de banda maximal de 8 MHz) realizando un up-converter agil.
Adicondalmente se incorpora una ranura Common Interface para la insertion de un modulo de acceso condidional (CAM) para permitir el desembrollado de servicios.
Mediente el programador universal (ref. 7234) se realiza la programacion de los parametros de functionamento del transmodulador (frecuencia de entrada, canal de calidad, formatting de modulacion y adaptation de servicios principalmente).
Characteristicassecnicas
| Desmodulador Satélite | Frecuencia de entrada 950 - 2150 MHz Pérdidas deizo < 1,5 dB tip. | |||
| Velocidad de symbolo 10-30 Mbaud (QPSK- 8PSK) Modulación | DVB-S2 (QPSK, 8PSK) DVB-S (QPSK) | |||
| Pasos de fecuencia | 1 MHz | FEC interno | LDPC (9/10, 8/9, 5/6, 4/5, 3/4, 2/3, 3/5, 1/2, 1/4, 1/3, 2/5) | |
| Conectores entrada / calidad | "F" hembra | FEC externo | BCH (Bose-Chaudhuri-Hocquenghem) | |
| Impedancia de entrada | 75 ohm. | Factor de roll-off | 20%, 25%, 35% | |
| Alimentacion LNB | 13/17V/ OFF 22KHz (ON/OFF) | R.O.E. entrada | 10 dB min. | |
| Modulador COFDM | Formato de modulacion | QPSK, 16QAM, 64QAM | Scrambling | DVB ET300744 |
| Intervalo de guarda | 1/4, 1/8, 1/16, 1/32 | Interleaving | DVB ET300744 | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | Cell_id | Seleccionable | |
| Ancho de banda: | 7 MHz, 8 MHz | Espectro de calidad | Normal / Invertido (Selec.) | |
| Salida RF | Frecuencia de calidad | 177 - 266 / 474 - 858 MHz (modo canal) 45 - 862 MHz (modo fecuencia) | Pérdidas deizo < 1,5 dB tip. | |
| Pasos de fecuencia | 166 KHz | Pérdidas de returno | > 12 dB tip. | |
| Nivel máximo de calidad | 80±5 dBμV (progr.) | Conectores entrada / calidad | "F" hembra. | |
| Atenuacion | >15 dB (prog) | Impedancia de calidad | 75 ohm. | |
| General | Consumos (con senal)* | 24V: : 280mA (Sin modulo CAM insertado y sin alimentar un conversor LNB)24V: : 330mA(Con modulo CAM insertado y sin alimentar un conversor LNB)24V: : 500mA(Sin modulo CAM insertado y alimentando un conversor LNB)24V: : 540mA(Con modulo CAM insertado y alimentando un conversor LNB) | ||
| Indice de proteccion | IP20 | |||

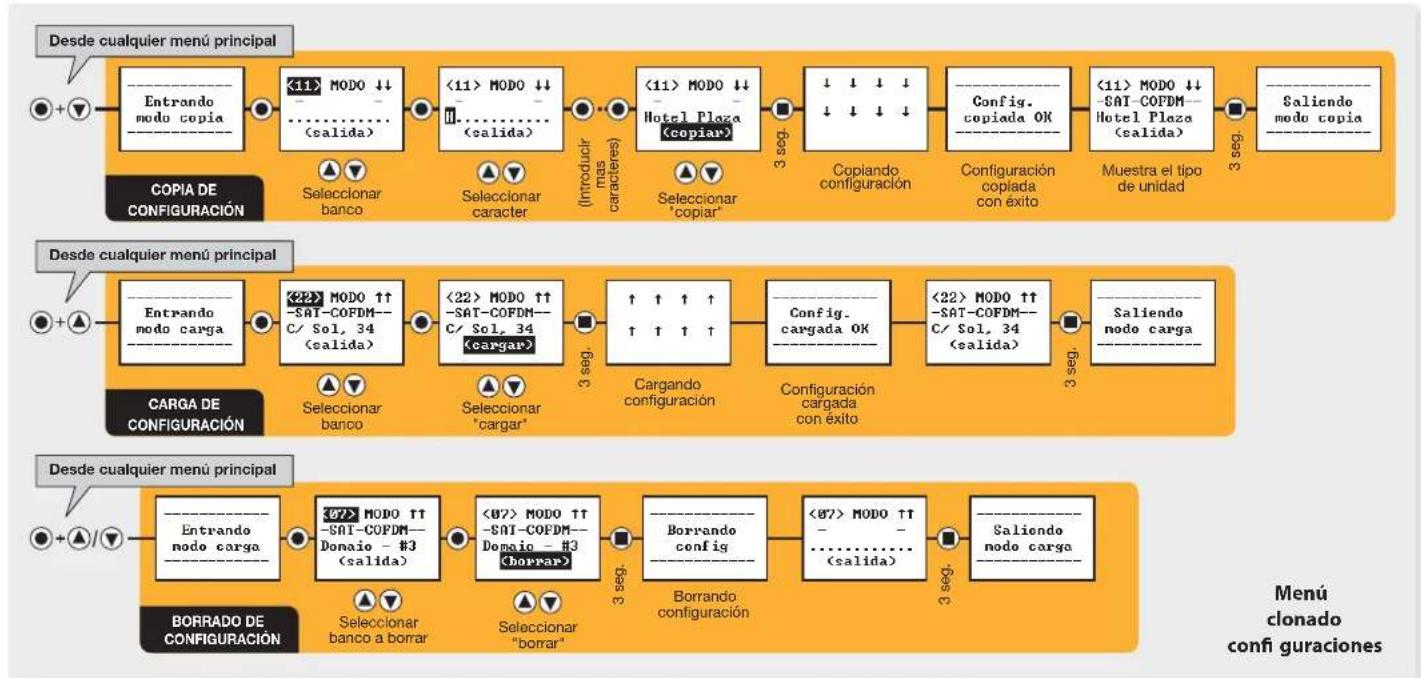

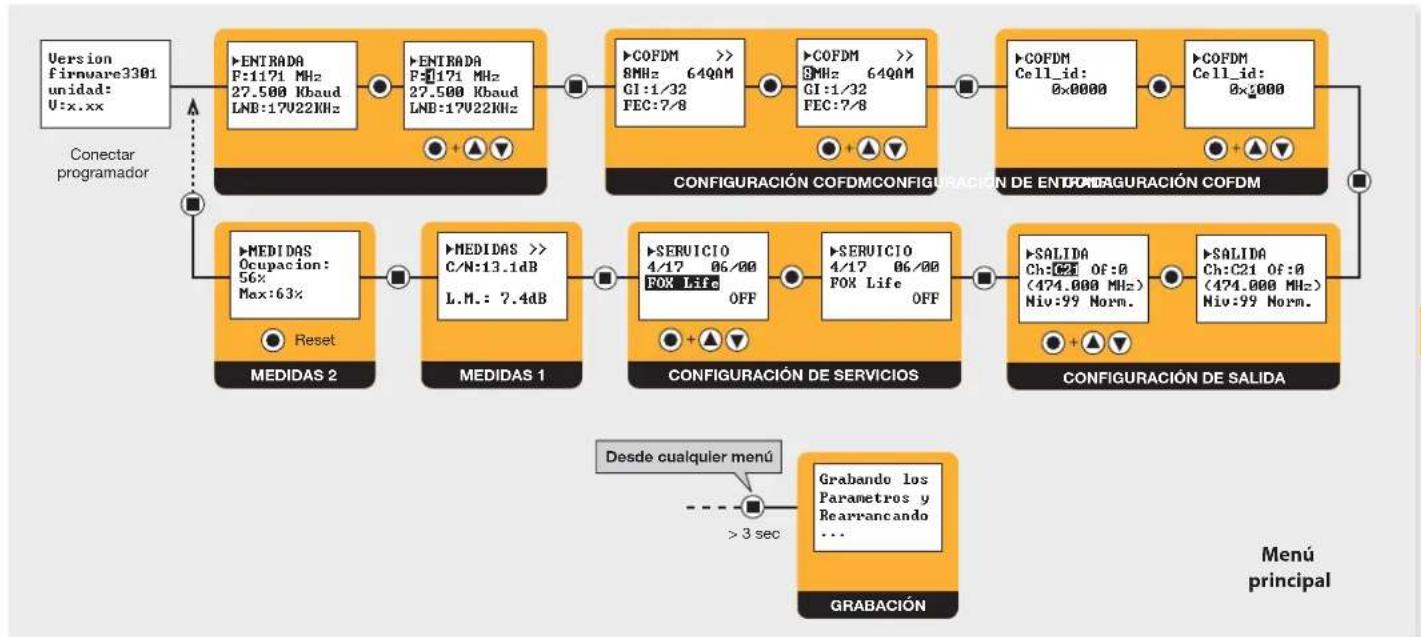

Estructura menus
Televés S.A. offre una garantía de dos años calculados a partir de la Fecha de compra para los páíSES de la UE. En los páíSES no miembros de la UE se aplicála garantía legal que está en vigor en el momento de la vente. Conserve la factura de compra para determinar e sta Fecha.
Durante el periodo de garantía, Televes S.A. se hace cargo de los fallos producidos por defecto del material o de fabricación. Televes S.A. cumple la garantia reparando o sustituyendo el equipo defectuoso.
No está incluidos en la garantía los días provocados por uso indefinido, desgaste, Manipulación por terceros, catástrofe orialquier causa ajena al control de Televés S.A.
