Tipo de producto	Reproductor de DVD
Marca	Televes
Modelo	7141
Dimensiones (aprox.)	430 x 260 x 40 mm
Peso (aprox.)	2 kg
Alimentación	220-240 V ~ 50-60 Hz
Formatos compatibles	DVD, CD, CD-R/RW, MP3, JPEG, DivX
Funciones principales	Reproducción de DVD, avance/retroceso rápido, zoom, múltiples idiomas y subtítulos
Salidas	Video compuesto, audio estéreo RCA, salida HDMI (según versión)
Entrada USB	Sí, para reproducción multimedia
Mando a distancia	Incluido
Entretien y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No exponer a la humedad ni a temperaturas extremas. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario. Contactar con servicio técnico autorizado.
Información general	Reproductor de DVD compacto de la marca Televes, modelo 7141. Ideal para uso doméstico.

Preguntas frecuentes - 7141 TELEVES

¿Cómo conectar el reproductor DVD Televes 7141 al televisor?

Utiliza un cable HDMI o de video compuesto (RCA amarillo). Conecta el cable de audio (rojo y blanco) si usas RCA. Selecciona la entrada correspondiente en tu televisor.

¿Qué hacer si el reproductor no lee el disco?

Limpia el disco con un paño suave del centro hacia afuera. Asegúrate de que el disco esté insertado con la etiqueta hacia arriba. Prueba con otro disco.

¿Cómo configurar el idioma del menú?

En el menú de configuración (SETUP), busca la opción de Idioma y selecciona el deseado. Normalmente se encuentra en 'Preferencias' o 'Idioma de menú'.

¿Puedo reproducir archivos MP3 en un CD?

Sí, el Televes 7141 es compatible con CD con archivos MP3. Inserta el CD y navega por las carpetas con el mando.

¿Cómo conectar el reproductor a un sistema de audio externo?

Usa las salidas de audio RCA (rojo y blanco) para conectar a un amplificador o barra de sonido. También puedes usar la salida digital óptica si está disponible.

¿El reproductor tiene salida HDMI?

El modelo 7141 puede incluir salida HDMI en versiones recientes. Consulta las especificaciones de tu unidad. Si no, usa cables RCA.

¿Qué hacer si el mando a distancia no funciona?

Reemplaza las pilas del mando. Asegúrate de apuntar directamente al reproductor sin obstáculos. Si persiste, limpia el sensor infrarrojo.

¿Cómo activar los subtítulos en un DVD?

Durante la reproducción, presiona el botón SUBTITLE o SUB en el mando. Selecciona el idioma deseado desde el menú de DVD.

¿Qué hacer si la imagen se ve en blanco y negro?

Verifica que el cable de video esté bien conectado. Si usas PAL/NTSC, asegúrate de que el reproductor esté configurado en el formato correcto (ajuste en SETUP).

¿Dónde encontrar el manual de usuario del Televes 7141?

Puedes descargar el manual en formato PDF desde nuestra página web notice-facile.com. También puedes solicitar una traducción por correo electrónico.

MANUAL DE USUARIO 7141 TELEVES

Reproductor DVD con TDT PVR y lector de Tarjetas

Televes DVD 8:00:00 CNCN 128

Ref. 7141

Instrucciones de uso

ÍNDICE

Pag.

1.- Precauciones 4
2.- Información General 6

2.1.- Características Principales 6
2.2.- Contenido 6

3.- Descripción de paneles y controles 7

3.1.- Mando a distancia 8

4.- Instalación del Equipo 10

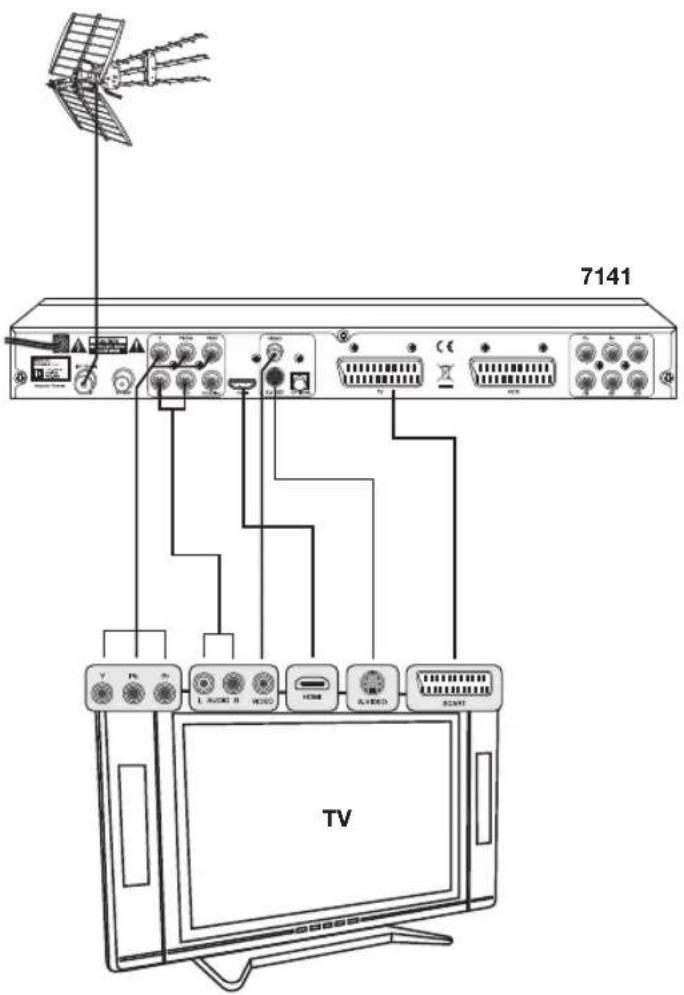

4.1.- Conexión a un TV 10
4.2.- Conexión a un amplificador (con entrada de canal de audio analógico 5.1)....11
4.3.- Conexión a un amplificador (con entrada de audio digital).... 11

5.- Sección DVD 12

5.1.- Menú de Configuración.... 12

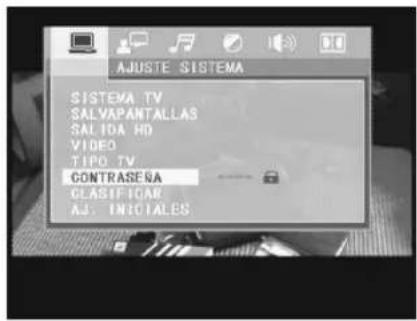

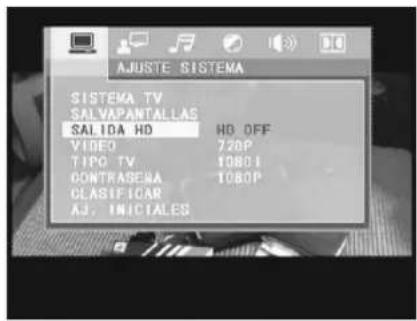

5.2.- Configuración del sistema.... 13

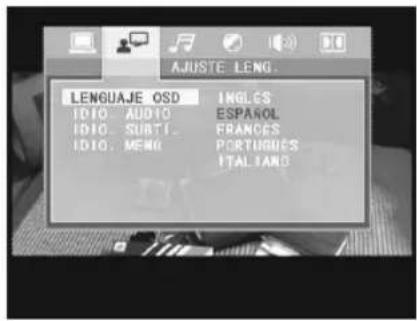

5.3.- Configuración de Idioma.... 15
5.4.- Configuración del Audio 16

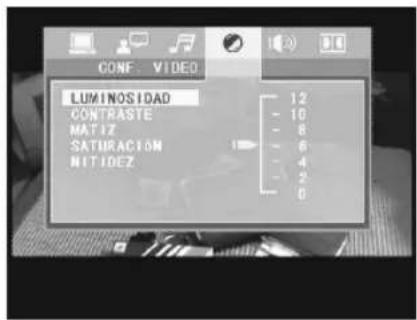

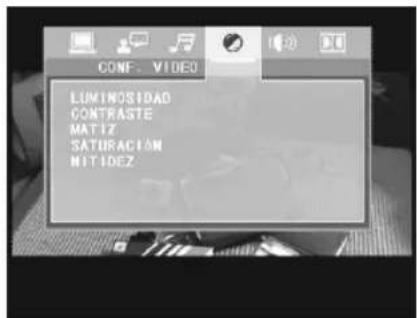

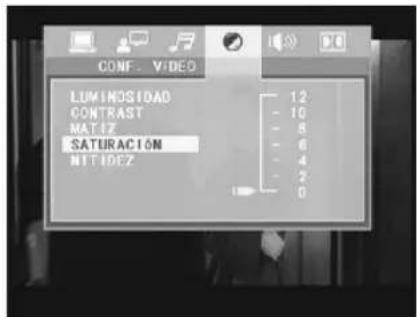

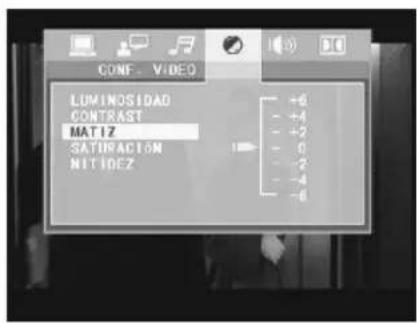

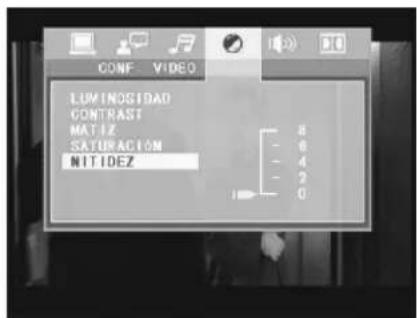

5.5.- Configuración del Video 17

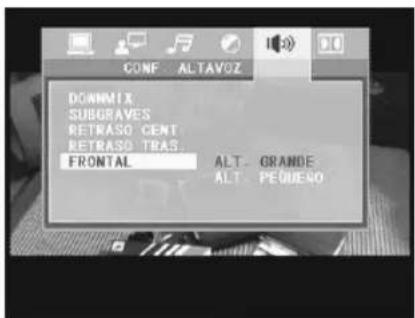

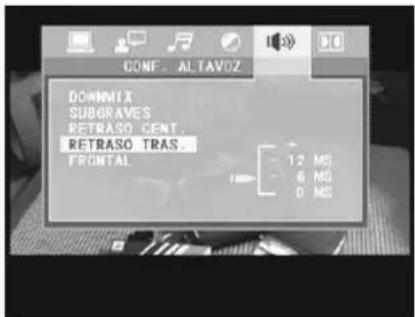

5.6.- Configuración del Altavoz 18

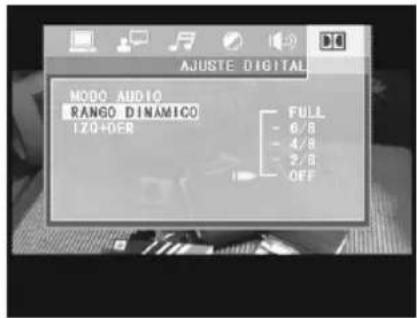

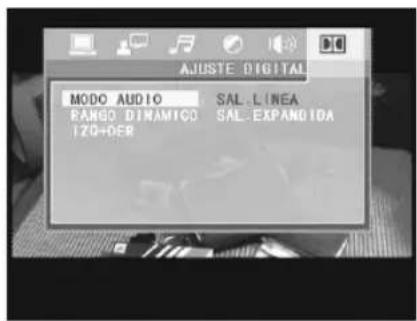

5.7.- Configuración Digital 19

6.- Sección TDT 20

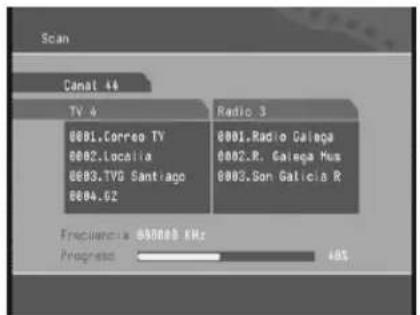

6.1.- Primera Instalación después del encendido 20

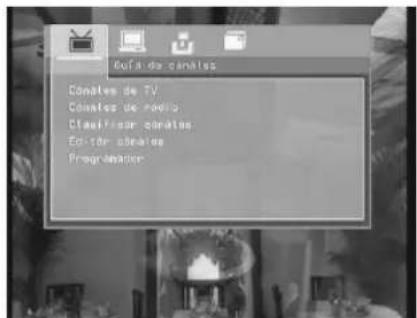

6.2.- Menú Principal 21

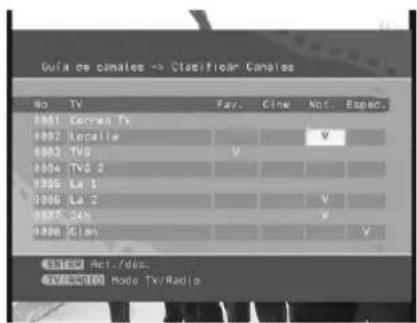

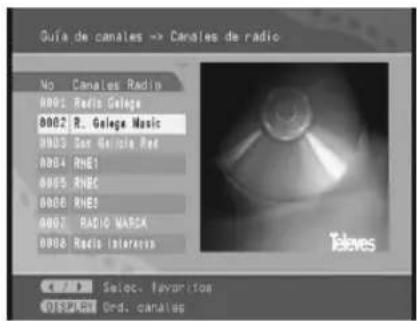

6.3.- Guía de Canales 22

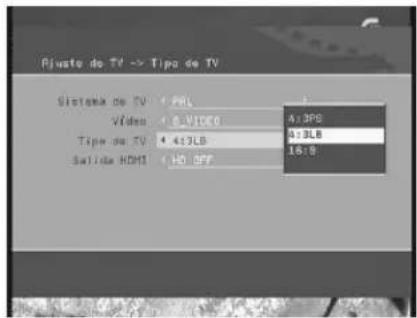

6.4.- Configuración del sistema 24

7.- Instalación 26

7.1.- Búsqueda automática 26

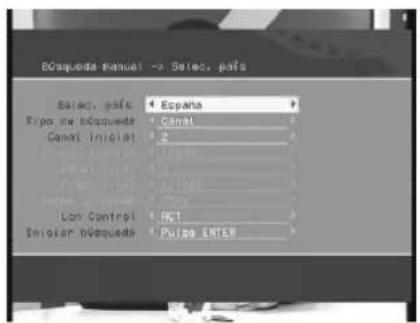

7.2.- Búsqueda manual 26

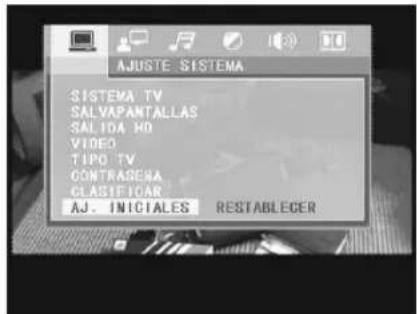

7.3.- Ajustes Iniciales 26

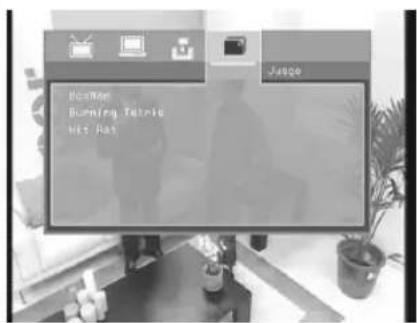

8.-Juegos 27

9.- Reproducción de archivos MPEG4/MP3/JPEG 28

9.1.-Archivos en disco (DVD/CD/CD-R/CD-RW) 28
9.2.- Función de lector de tarjetas 3 en 1 29
9.3.- Interfaz USB 29

10.- Grabación/Reproducción 30

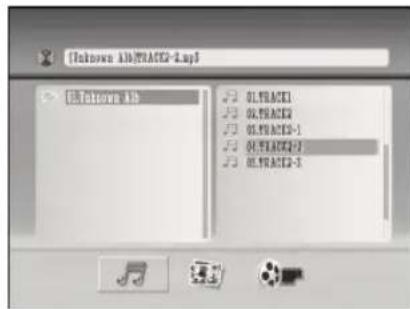

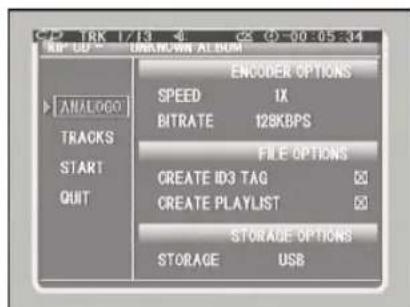

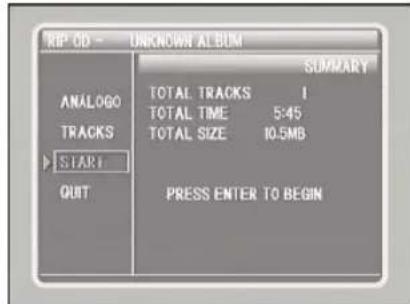

11.- Conversión de CD de audio a MP3 31

Solución de Problemas 32

Glosario de términos 33

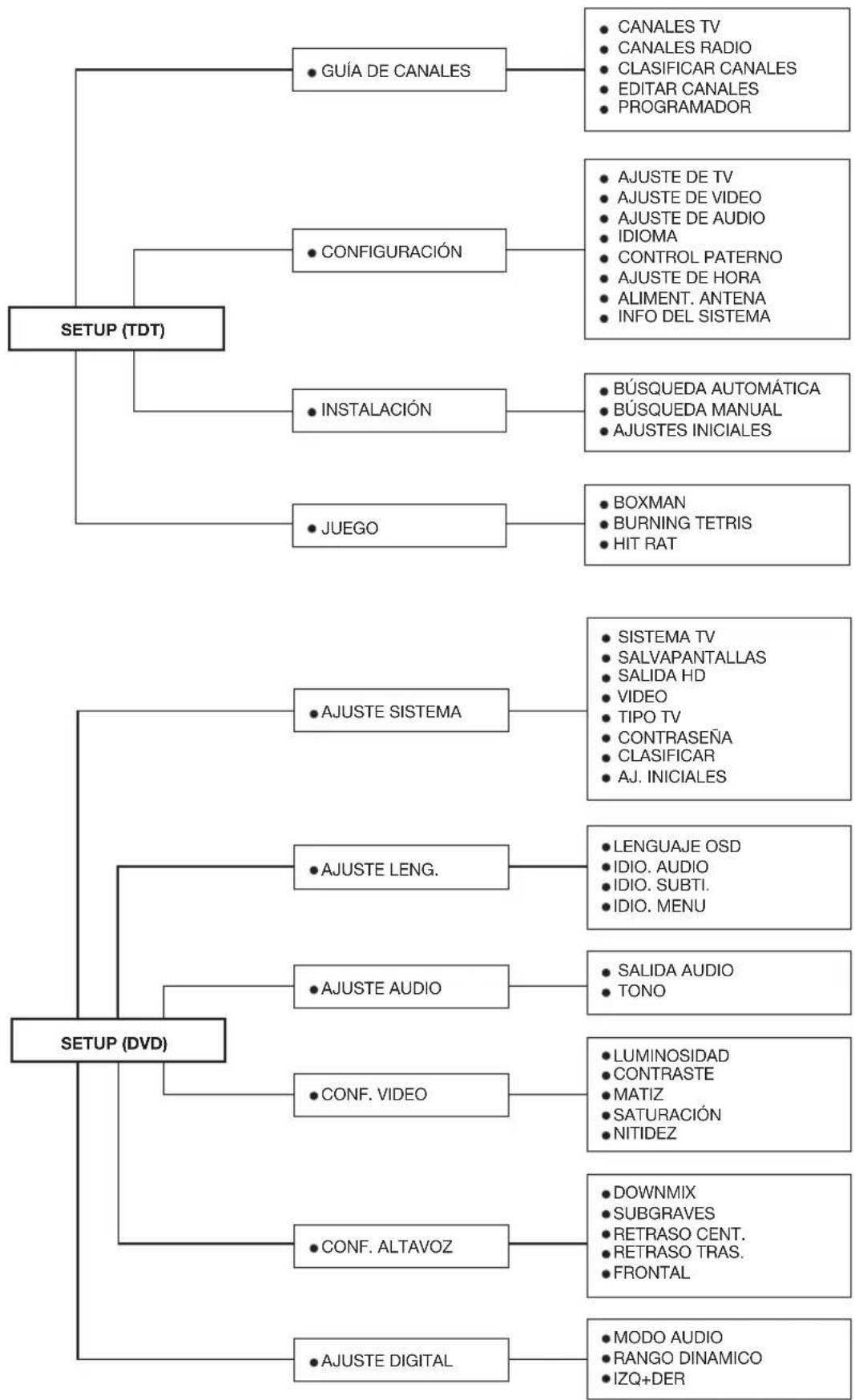

Estructura del Menú 34

Características técnicas 35

Garantía 36

1.- Precauciones

El Reproductor que acaba de adquirir ha sido construido conforme las normas internacionales de seguridad.

Le aconsejamos que lea atentamente el manual de instrucciones, en especial los apartados de seguridad y que guarde el manual para futuras consultas.

ALIMENTACIÓN:

110 - 240 V\~ 50/60 Hz.

SOBRECARGA:

No sobrecargar las tomas, prolongaciones o adaptadores para evitar el riesgo de incendio o descarga eléctrica.

LÍQUIDOS:

No exponer el Reproductor a la caída o salpicaduras de agua.

No situar objetos o recipientes que contengan líquido sobre o en las proximidades del aparato.

PEQUEÑOS OBJETOS:

Evitar la proximidad de pequeños objetos metálicos. Estos podrían entrar por las ranuras de ventilación del Reproductor y causar graves daños.

LIMPIEZA:

Desenchufar el Reproductor de la red antes de efectuar la limpieza.

Utilizar un paño suave, ligeramente humedecido en agua (sin detergentes) para limpiar el exterior del Reproductor.

VENTILACIÓN:

Colocar el Reproductor en un lugar bien ventilado con las ranuras al descubierto.

Evitar la exposición al sol, a fuentes de calor o a llamas.

No colocar encima otros equipos.

CONEXIONES:

Efectúe solamente las conexiones recomendadas para evitar posibles daños.

CONEXIÓN AL TV o VCR:

Apague el Reproductor antes de conectar o desconectar a un TV o VCR.

NO ACTUANDO ASI, PODRÍA DAÑAR EL TV o VCR.

UBICACIÓN:

Colocar el Reproductor en un local interior protegido de descargas, lluvia o sol directo.

Instale el Reproductor en posición horizontal.

> 80 %

WARNING

RISK ELECTRICAL SHOCK DO NOT OPEN

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRAR LA TAPA.

NO HAY PARTES REPARABLES POR EL USUARIO EN EL INTERIOR.

PARA UNA REPARACIÓN, CONSULTE CON UN TÉCNICO CUALIFICADO

Este símbolo indica "voltaje peligroso" dentro del producto que puede presentar un riesgo de descarga eléctrica o daños personales.

Este símbolo indica que existen instrucciones importantes para este producto.

LÁSER:

• Este reproductor DVD utiliza un sistema de láser.
• Para evitar la exposición directa a la radiación del láser, no abra la tapa del reproductor. Puede aparecer radiación láser al sacar la tapa o al romper las protecciones.
• No mire directamente al rayo láser.
• El reproductor DVD es un producto láser clase 1. El uso de los controles o el ajuste de las características de un modo distinto al indicado en este manual, puede resultar en una exposición peligrosa a la radiación del láser.
• El rayo láser que se utiliza en este producto es peligroso para los ojos. No intente desmontar la caja del reproductor.
• Para las reparaciones, acuda sólo a personal autorizado.

Por favor, utilice la caja y los materiales de embalaje originales para el transporte seguro de este aparato.

Es normal que la cubierta y el panel posterior del aparato se pongan a alta temperatura después de que el reproductor haya sido usado durante un largo período de tiempo.

No mueva este aparato durante la reproducción. Si lo hace podría dañar la bandeja de extracción y el disco.

Presione la tecla OPEN/CLOSE (4) en el panel frontal o en el mando a distancia para abrir o cerrar la bandeja del disco. No apriete o toque la bandeja mientras se está abriendo o cerrando.

2.- Información General

Este aparato tiene tres funciones principales.

Puede funcionar como una terminal de acceso (Set Top Box) para recibir las emisiones de Televisión Digital Terrestre (tdt), puede funcionar como reproductor de DVD y a través del conector USB es posible reproducir películas, visualizar fotos o escuchar música..

2.1.- Características principales

Lector DVD

■ Total compatibilidad con DivX (MPEG4), DVD, CD, CD-R, CD-RW (finalizado).
■ Entrada USB
■ Reproduce formatos MP3, JPG, MPG y AVI, por USB.
■ Lector de tarjetas SD/MS/MMC
■ Convierte música en formato CD audio a MP3.
■ Salida de Vídeo Compuesto S-Vídeo y Y, Cb, Cr
■ Salida HDMI (con upscaler)
■ Salida de Audio Digital - SPDIF (óptica y coaxial)
■ Salida de Audio 5.1
■ Multi ángulo
■ Opciones de subtítulos
■ Bloqueo paterno
■ Dos EUROCONECTORES (TV y VCR)

Receptor TDT (MPEG2)

■ Búsqueda de frecuencias en la banda VHF y UHF
■ Grabación de programas directamente para un disco externo o pen drive (fat 32) a través del conector USB.
■ Edición de canales (apagar, mover, bloqueo y favoritos)
■ Lista de Canales Favoritos
■ Teletexto
■ Guía Electrónica de Programación EPG (Electronic Program Guide)
■ Bloqueo de Canales
■ Función de retorno
■ Juegos (3)
■ Temporizador
■ Display alfanumérico
■ Actualización del Software por USB

Este producto incorpora protección del copyright de la tecnología que está protegido mediante algunas patentes en los EE.UU. y otros derechos de propiedad intelectual de los que son titulares Macrovision Corporation y otros. El uso de esta tecnología protegida por copyright debe ser autorizado por Macrovision Corporation, y es concedido para usos de visionado doméstico y otros usos limitados a no ser que se autorice lo contrario por Macrovision Corporation. La ingeniería inversa o el desmontaje están prohibidos.

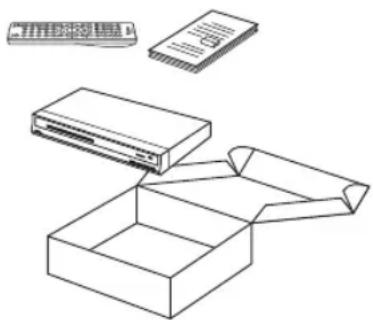

2.2.- Contenido

Verifique que los siguientes componentes están incluidos en el embalaje:

• 1 x Reproductor DVD ref.7141
• Manuales de Instrucciones
• 1 x Mando a distancia
• 2 x Pilas tipo "AAA"
• 1 x cable A/V (3xRCA)

3.- Descripción de paneles y controles

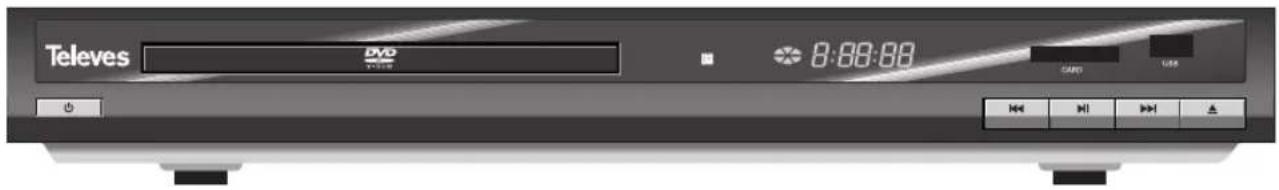

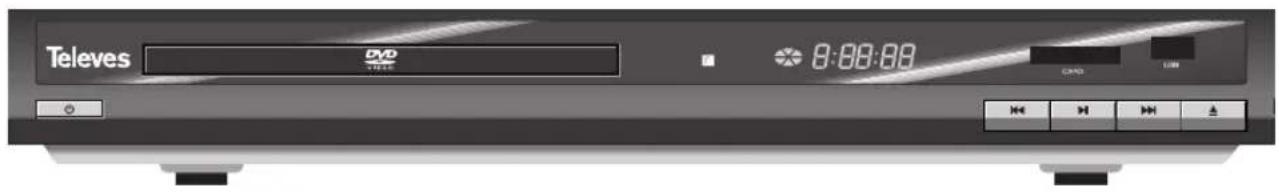

Panel Frontal

Televes DVD 8:88:88 CAND USB

Tecla Función
∅	Conmuta entre el modo de funcionamiento normal y standby.
|◀◀	Pista anterior.
▶|	Iniciar / parar la reproducción.
▶▶|	Pista siguiente.
▲	Abrir / cerrar la bandeja porta discos.
CARD Ranura para la inserción de tarjetas (SD, MS, MMC).
USB Conector para USB
Display	En modo DVD muestra información de las pistas.En modo TDT muestra el canal seleccionado.

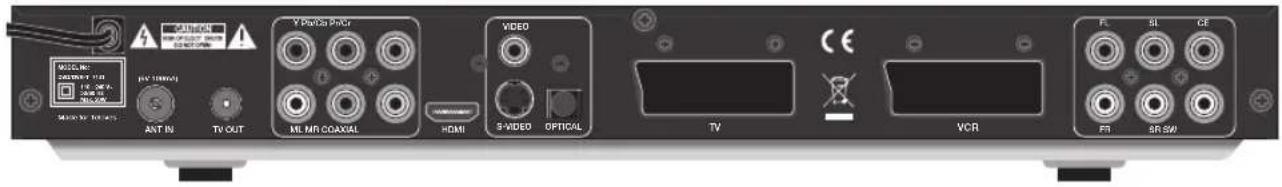

Panel Posterior

VCCS, INC 24000000000000000000000000000000000000000000000000000000000000000 ANT IN TV OUT V ProCox ProCr ME MR COAXIAL HDMI VIDEO SWIDEO OPTICAL TV CE VCR FL SL CE FI SR SW

Nombre Función
ANT IN	Entrada de señal de la antena terrestre (alimentación +5V/100mA seleccionable por menú)
ANT OUT Salida de señal RF para conectar a un TV o VCR.
TV OUT Salida de vídeo por componentes.
ML, MR Salida de audio analógico estéreo.
COAXIAL Salida de audio digital.
HDMI Interface para conexión de señal en alta definición.
VIDEO Salida de video compuesto.
S-VIDEO Conexión para salida de video por componentes.
OPTICAL Salida de audio digital.
TV Salida de audio/video para conectar a un TV mediante euroconector.
VCR Salida de audio/video para conectar a un VCR mediante euroconector.
FL, SL, CE FR, SR, SW	Salida de audio analógico en formato 5.1

3.1.- Mando a distancia

STANDBY OPEN/CLOSE SUBT/RIP 1 2 3 ANGLE/DEL LANGUAGE 7 8 9 VIDEO RETURN 0/10 +10 TIMEN/PMOSIE SETUP UP TITLE/TTX FAV- ENTER FAV- MENU/PBC PROG/TPO DOWN A-B REPEAT L/R SLOW ZOOM CLEAR STEP REC TV/RADIO SOURCE VOL- VOL+ Televes DVD/DVB-T 7141

Asegúrese de que los polos + y - de las baterías coinciden con las marcas del interior del compartimento de las baterías.

Tecla Función
	Enciende y apaga el reproductor.
	DVD: Abrir / Cerrar la bandeja porta discos.
0 ... 10	Selecciona un número de programa/capítulo para ver.Entrada directa de datos en el menú.
+10 Para	seleccionar un capítulo mayor de 10
SUBT/RIP	TDT: Activa o desactiva los Subtítulos.DVD (CD): Permite acceder al menú de conversión para MP3
ANGLE/DEL	DVD: Muestra una escena desde otro ángulo.
LANGUAGE	Selecciona los diferentes idiomas de audio disponibles.

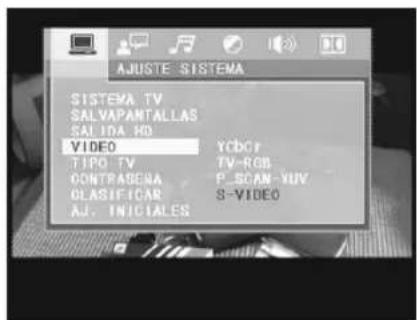

VIDEO	Selecciona la forma de salida de video entre TV-RGB,P_SCAN_YUV, S_VIDEO, YCbCr.
RETURN	Regreso al Canal Anterior.
MUTE	Suprime el sonido
N/P	Selecciona el estándar de video (AUTO, PAL, NTSC).
TIME	DVD: Muestra información sobre las pistas y el tiempotranscurrido. Acceso directo a escenas.TDT: Activa el menú de Búsqueda automática de canales.
OSD	DVD: Muestra información sobre el tiempo de duracióntranscurrido y el restante.TDT: Muestra información sobre el programa actual.
SETUP	DVD: Activa el menú principal para configuración del DVD.TDT: Activa el menú principal para configurar el TDT.
TITLE/TTX	DVD: Acceso a los títulos del DVD (si están disponibles).TDT: Muestra en pantalla el Teletexto.
UP ▲umentar un canal; moverse arriba en las opciones del menú.
DOWN ▼Disminuir un canal; moverse abajo en las opciones del menú.
FAV-◀	Conmuta entre la lista de canales favoritos y la lista general.Moverse hacia la izquierda en las opciones de menú.
FAV+▶	Conmuta entre la lista de canales favoritos y la lista general.Moverse hacia la derecha en las opciones de menú.
ENTER	Ejecuta la opción seleccionada en el menú, o introduce el valordeseado en cualquier modo de entrada.
MENU/PBC	DVD: Acceso al menú del DVD.TDT: Muestra la lista de canales
PROG/EPG	DVD: Crea un orden de reproducción personalizado.TDT: Activa la EPG (Guia Electrónica de Programas).
▶	Reproduce el elemento seleccionado.
■	Para la reproducción en curso.
II	Detiene la imagen en tiempo real y en modo reproducción.
◀◀	Retroceso rápido en modo reproducción (x2, x4, X8, x20).
▶▶	Avance rápido en modo reproducción (x2, x4, X8, x20).
I◀◀	Salta a la pista o capítulo anterior.
▶▶	Salta a la pista o capítulo siguiente.

DVD: Funcionalidad en modo DVD

TDT: Funcionalidad en modo TDT (DVB)

Tecla Función
A-B Repite indefinidamente la escena marcada entre A y B.
REPEAT Para repetir un mismo título o capítulo.
L/R Selección de los canales de audio (izquierdo, derecho, estéreo).
SLOW Avance lento en modo reproducción (1/2, 1/3, 1/4, 1/5, 1/6, 1/7).
ZOOM	Amplía un área seleccionada en la imagen que se está visionando.
CLEAR Cancelar una búsqueda (programación y navegación)
STEP Reproducción fotograma a fotograma.
REC Inicia/detiene la grabación en TDT.
TV/RADIO Cambia entre los modos TV y Radio.
SOURCE	Conmuta entre los modos DVD, TDT (DVB-T), Disco, USB o tarjeta (card).
VOL-/VOL+	Aumenta o disminuye el volumen.

Teles 30°30° ductor. ente de luz tancia. La ndiciones Teles W-541112

Notas:

• Apunte con el mando a distancia directamente al sensor del reproductor.
• No exponga el mando a distancia o el reproductor a una fuente de luz fuerte, tal como la luz solar directa.
• No deje el mando en un lugar extremadamente caliente o húmedo.
• No derrame agua ni ponga nada mojado encima del mando a distancia. La vida de las baterías es de un año aproximadamente en condiciones normales de USO.

Notas:

El uso incorrecto de baterías puede producir derrame del líquido interior y corrosión. Para manejar el mando a distancia con seguridad, siga las siguientes instrucciones:

• No coloque las baterías en el sentido equivocado.
• No recargue, caliente, abra o cortocircuite las baterías.
• No arroje las baterías al fuego.
• No deje baterías agotadas dentro del mando a distancia.
• No use diferentes tipos de batería a la vez. No mezcle baterías nuevas con viejas.
• Si no va a usar el mando a distancia durante un largo período de tiempo, saque las baterías para evitar posibles daños por corrosión.
• Si el mando a distancia no funciona correctamente o la distancia de funcionamiento fuera muy corta, cambie las baterías por otras nuevas.
• Si se produjera un derrame del líquido de las baterías, limpie con cuidado el compartimento de las baterías y a continuación coloque otras nuevas.

4.- Instalación del equipo

Esta sección explica la instalación del reproductor a un TV u otros equipos de A/V.

Lea los manuales que vienen con el equipo para la instalación del equipo exterior como, por ejemplo, la antena.

Al añadir algún equipo nuevo, lea la parte correspondiente del manual para su instalación.

4.1.- Conexión a un TV

Hay cinco formas de conexión del reproductor a un TV.

• Cable de S-Vídeo y cable de audio del canal Izquierdo/derecho (colocar Vídeo en "S-Vídeo").
• Cable de vídeo compuesto y cable de audio del canal izquierdo/derecho.
• Cable de vídeo compuesto y cable de audio del canal izquierdo/derecho (colocar "Vídeo" en "INTERLACE-YUV o P-SCAN Y, Pb, Pr").
• Cable SCART (colocar "tipo de vídeo" en "TV-RGB".
• Cable HDMI (seleccionar resolución en "Salida HDMI").

7141 TV

Todos los cables utilizados para las conexiones de los Reproductores serán de tipo apantallado.

NO ENCHUFE el reproductor a la red antes de finalizar todas las conexiones de la unidad.

4.2.- Conexión a un amplificador (con entrada de canal de audio analógico 5.1)

7141 Home Cinema 5.1 TV

4.3.- Conexión a un amplificador (con entrada de audio digital)

- Colocar la "Salida de audio" del reproductor en modo "RAW" o "PCM".

7141 Amplificador digital TV

5.- Sección DVD

Medios compatibles.

Su reproductor de DVD puede leer:

• Discos de video digital (DVD)
• CD de vídeo (VCD)
• CD de supervídeo (SVCD)
• Discos grabables una sola vez y discos regrabables de video digital (DVD+R, DVD+RW),
• Discos compactos (CD)
• Archivos MP3 y archivos de fotos (JPEG)
• Archivos DivX.

Código de zona.

Este reproductor de DVD está diseñado para leer discos DVD de la zona 2 (Reino Unido y Europa) y discos DVD con la indicación "ALL" (todas las zonas).

5.1.- Menú de Configuración

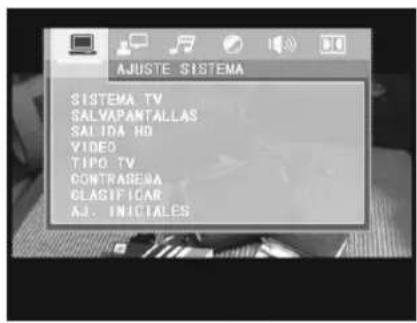

■ Pasos generales del menú de configuración

- Presionar la tecla de configuración SETUP, y aparecerá el menú principal de configuración.

- Presionar las teclas de dirección FAV- ◀ y FAV+ ▶ para resaltar el icono de la pagina que desee y a continuación presionar las teclas DOWN ▼ o UP ▲ para activar esa página. Por ejemplo, si desea configurar la página de vídeo, presionar FAV+ ▶ para resaltar el icono de vídeo y la pagina de vídeo se mostrará en la pantalla.

- Presionar la tecla de dirección DOWN para resaltar la opción deseada.

Presionar ENTER o la tecla FAV+▶ para seleccionar. Las posibilidades de esa opción aparecen a la derecha. Por ejemplo, presionar la tecla de dirección DOWN ▼ para resaltar la opción “Luminosidad”, a continuación presionar ENTER para seleccionar y las opciones de luminosidad aparecerán a la derecha.

- Presionar la tecla SETUP para salir del menú de configuración.

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD VIDEO TIPO TV. CONTRADERA CLASIFICAR AJ. INICTALES

CONF: VIDEO LUMINOSIDAD CONTRASTE MATIZ SATURACIÓN NITIDEZ

LUMINOSIDAD CONTRASTE MATIZ SATURACION MITTIDEZ 12 10 8 6 4 2 0

5.2.- Configuración del sistema

Las opciones de la configuración del sistema aparecen a continuación:

■ Sistema de Televisión

- Según el sistema de color del televisor, se puede elegir el sistema de televisión (Auto, PAL o NTSC).

Salva pantallas

- Se puede activar o desactivar el salva pantallas en este punto.

Salida HD

- Si conecta el reproductor mediante una conexión HDMI, puede seleccionar la resolución de vídeo de salida entre HD Off (apagado), 720p, 1080i o 1080p.

Salida Vídeo

- Según sea el tipo de conexión de salida del televisor, se puede elegir entre TV-RGB, S-VIDEO, P_SCAN-YUV o YCbCr.

Nota: Seleccione P-SCAN únicamente si su reproductor de DVD esta conectado a un televisor de scan progresivo con cables "Y, Cb, Cr".

AJUSTE SISTEMA SISTEMA TV NTSC SALVAPANTALLAS PAL SALIDA HD AUTO VIDEO TIPO_TV CONTRASENA CLASIFICAR AJ. INICIALES

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS ENCEDIDO SALIDA HD APA VIDEO TIPO.TV CONTRASENA CLASIFICAR AJ. INICIALES

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD HD OFF VIDEO 720P TIPO TV 10801 CONTRAGENA 1080P CLASIFICAR AJ. INICIALES

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD VIDEO TIPO TV CONTRAGENA OLASIFICAR AJ. INICIALES YCDOR TV-ROB P-SCAN-YUV S-VIDEO

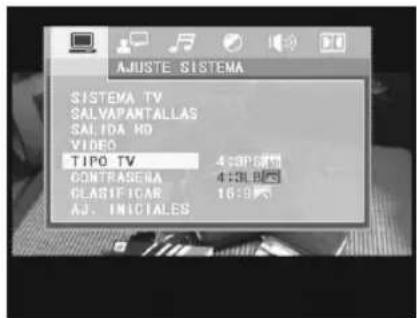

■ Tipo de Televisor

- Según el tipo de televisor, se puede elegir entre 16:9, 4:3 LB o 4:3 PS.

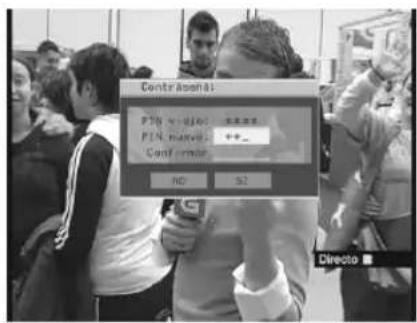

■ Contraseña

- La opción de contraseña viene bloqueada de fábrica y no se puede establecer la clasificación ni cambiar la contraseña. Para que la clasificación pueda funcionar, es necesario activar el modo de la contraseña. Si quiere establecer los límites de la clasificación, debe introducir la contraseña por defecto, que es 0000, y a continuación presione ENTER para confirmar. Para cambiar la contraseña, debe introducir la antigua y a continuación introducir una nueva. Introduzca un número de 4 dígitos (que es su contraseña). Por favor recuerde su contraseña, ya que elegir "AJ. Iniciales" (defecto) hará que la configuración de su equipo vuelva a su estado inicial, salvo la contraseña.

■ Clasificar

- La característica "Clasificación" es un sistema de limitación por clasificación, como la clasificación de las películas. Funciona con los DVDs que tienen asignada una clasificación. Sirve de ayuda para controlar los tipos de DVD que ve su familia.

Ajustes Iniciales

• La opción de configuración "AJ. INICIALES" es la restauración (RESTORE) de la configuración.
• Permita que su reproductor funcione en el mejor estado posible.
• Cuando su unidad no funcione correctamente, puede que sea por haber introducido algunos ajustes equivocados. Por favor, pruebe a utilizar la función "AJ. INICIALES" para ver si la unidad puede regresar a su modo normal de funcionamiento.

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD VIDEO TIPO TV 4:30P (RGB) CONTRASORA 4:30L (RGB) GLASIFICAR 16:30 P AJ. INICIALES

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD VIDEO TIPO TV CONTRASE SA CLASSIFICAR AJ. INICIALES

AJUSTE SISTEMA SISTEMA TV 1 KID SAFE SALVAPANTALLAS 2 G SALIDA HD 3 PG VIDEO 4 P013 TIPO TV 5 PG-R CONTRASERA 6 R CLASIFICAR 7 NC-17 AJ. INICTALES ADULTOS

AJUSTE SISTEMA SISTEMA TV SALVAPANTALLAS SALIDA HD VIDEO TIPO TV CONTRAGENA CLASSIFICAR AJ. INICIALES RESTABLECER

5.3.- Configuración de Idioma

Las opciones de la configuración de idioma se muestran a continuación:

■ Lenguaje OSD

- Resalte la opción "LENGUAJE OSD" y presione las teclas de dirección para escoger el idioma de OSD (de funcionamiento del software) que prefiera. Presione ENTER para confirmar y las opciones se mostrarán en ese idioma.

Idioma de Audio

- Resalte la opción IDIO. AUDIO y presione las teclas de dirección para escoger el idioma de audio que prefiera. Presione ENTER para confirmar. Si el disco que está reproduciendo tiene ese idioma disponible, reproducirá en ese idioma.

Idioma de los Subtítulos

- Resalte la opción "IDIO. SUBTI." y presione las teclas de dirección para elegir el idioma de subtítulos que prefiera. Presione ENTER para confirmar. SI el disco que esta reproduciendo tiene ese idioma a disposición, los subtítulos se mostraran en ese Idioma.

Idioma del Menú

- Resalte la opción "IDIO. MENU" y presione las teclas de dirección para seleccionar el idioma de menú que prefiera. Presione ENTER para confirmar. Si el disco que está reproduciendo tiene ese idioma disponible, el menú se mostrará en ese idioma.

Nota: Si su idioma preferido no está disponible, se mostrará el idioma por defecto del disco.

AJUSTE LENG. LENGUAJE OSD INGLES IDIO:AUDIO ESPÁROL IDIO:SUBTI.FRANCES IDIO:MENO PORTUGUES ITALIANS

AJUSTE LENG LENGUAJE OSD IDIO. AUDIO IDIO. SUBTI. IDIO. MEMO CHINO INGLES ALEMAN ESPASOL FRANCES PORTUGUES ITALIANO LATIN

LENGUAJE OSD IDIO: AUDIO IDIO: SUBTI. IDIO: MENU CHINO INGLES ALEMAN ESPASOL FRANCES PORTUGUES ITALIANO APA

LENGUAJE OSD 1010 AUDIO 1010 SUBTI 1010 MENO CHINO INGLESS ALEMAN ESPASOL FRANCES PORTUGUES ITALIANO LATIN

5.4.- Configuración del Audio

Las opciones de configuración del audio se muestran a continuación:

Salida de Audio

- Resalte la opción "SALIDA AUDIO" y presione las teclas de dirección para elegir el formato de salida de audio que prefiera. Presione ENTER para confirmar.

Hay 3 modos opcionales de salida de audio: SPDIF/DES, SPDIF/RAW y SPDIF/PCM.

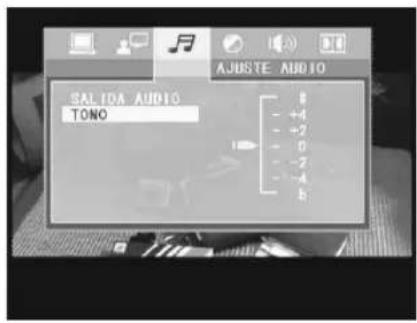

Tono

- Use las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar el tono.

AJUSTE AUDIO SALIDA AUDIO TONO SPDIF DES. SPDIF/RAW SPDIF/PCM

SALIDA AUDIO TONO AUSTE AUDIO

5.5.- Configuración del Video

Las opciones de configuración del vídeo se muestran a continuación:

■ Luminosidad

- Utilice las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar la luminosidad (brillo).

Contraste

- Utilice las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar el contraste.

Matiz

- Utilice las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar el matiz.

■ Saturación

- Utilice las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar la saturación.

Nitidez

- Utilice las teclas de dirección UP ▲ y DOWN ▼ para mover el control y ajustar la nitidez.

LUMINOSIDAD CONTRASTE MATIZ SATURACIÓN NITIDEZ 12 10 8 6 4 2 0

CONF. VIDEO LUMINOSIDAD CONTRAST MATIZ SATURACIÓN MITIDEZ 12 10 8 6 4 2 0

CONF. VIDEO LUMINOSIDAD CONTRAST MATIZ SATISRACION NITIDEZ +6 - +4 - +2 0 - 2 - -4 - -6

LUMINOSIDAD CONTRAST MATIZ SATURACIÓN MITICEZ 12 10 8 6 4 2 0

CONF - VIDEO LUMINOSIDAD CONTRAST MATIZ SATURACIÓN NITIDEZ 8 6 4 2 0

5.6.- Configuración del Altavoz

Las opciones del menú de configuración del altavoz se muestran a continuación:

■ Downmix (Mezclado)

• IZQ/DER Elija esta opción de ajuste cuando este conectado a una entrada analógica de audio de dos canales.
• STEREO Elija esta opción de ajuste cuando el reproductor de DVD este conectado a un televisor o Stereo.
• VSS Elija esta opción de ajuste para escuchar los efectos de la banda sonora, grabados en un disco con formato de sonido 5.1 Channel Surround.
• 5.1 CH Elija esta opción de ajuste cuando el reproductor de DVD este conectado a un sistema de sonido con Surround 5.1.

Subgraves

- Hay dos ajustes posibles en esta opción: APA (desactivado) / ENCENDIDO (activado). Cuando se ha seleccionado ENCENDIDO, el reproductor detectará automáticamente el subwoofer y lo hará funcionar. Cuando esté seleccionado APA, el subwoofer no funcionará.

Retraso Central

- Se puede ajustar el centrado y el retraso mediante las teclas de dirección UP ▲ y DOWN ▼ para mover la barra de control.

Retraso Trasero

- Se puede ajustar el centrado y el retraso mediante las teclas de dirección UP ▲ y DOWN ▼ para mover la barra de control.

Frontal

- Se puede ajustar el centrado y el retraso mediante las teclas de dirección UP ▲ y DOWN ▼ para mover la barra de control.

CONF. ALTAVOZ DOWNMIX 120/DER SUBGRAVES ESTÁREO RETRASO CENT VSS RETRASO TRAS 5.1CH FRONTAL

CONF - ALTAVOZ DOWNMIX SUBGRAVES APA RETRASO CENT. ENCEDIDO RETRASO TRAS. FRONTAL

CONF - ALTAVOZ DOWNMIX SUBGRAVES RETRASO CENT RETRASO TRAS. FRONTAL - 4 MS - 2 MS - 0 MS

CONF. ALTAVOZ DOWNIX SUBORAVES RETRASO CENT. RETRASO TRAS FRONTAL 12 MS 6 MS 0 MS

CONF ALTAVOZ DOWNHIX SUBGRAVES RETRASO CENT. RETRASO TRAS: FRONTAL ALT. GRANDE ALT. PEQUEVO

5.7.- Configuración Digital

Las opciones de la configuración digital se muestran a continuación:

■ Modo Audio

• Escoja la opción de ajuste "SALIDA LINEA" para desconectar la señal de entrada. Será más adecuado para la reproducción durante la noche, ya que el volumen de salida suele ser bajo.
• La opción "SAL. EXPANDIDA" es más adecuada para la reproducción durante el día, ya que el volumen suele ser alto.

■ Rango dinámico

- Cuando está seleccionada la opción "SALIDA LINEA", elija esta opción para ajustar la relación de salida para diferentes efectos.

IZQ+DER

- Seleccionar para configurar el modo de salida mono por la izquierda (L) y por la derecha (R). Hay cuatro modos posibles en esta opción: ESTÉREO, MONO IZQ, MONO DER y MIX MONO.

Referencia:

1.- Para proteger su reproductor de DVD, el intervalo entre el encendido y el apagado, mediante la tecla de encendido principal, debería ser mayor de 30 segundos.
2.- Si la unidad no va a ser usada durante un largo período de tiempo, por favor desconecte el enchufe de la alimentación de la toma de corriente.
3.- El reproductor sólo debería funcionar con la corriente de suministro correcta, que corresponde a la marcada en la pegatina. Un suministro de corriente inadecuado podría dañar a la unidad.
4.- Puede que el reproductor no sea compatible con algunos discos encriptados.
5.- Si el reproductor se detiene durante la reproducción, expulse el disco y desconecte la unidad. Espere diez minutos y encienda de nuevo la unidad.

MODO AUDIO RANGO DINAMICO 120+DER SAL-LÍNEA SAL-EXPANDIDA

AJUSTE DIGITAL MODO AUDIO RANGO DINAMICO 120+DER FULL - 6/8 - 4/8 - 2/8 OFF

ADJUSTE DIGITAL MODE AUDIO RANGO DINAMICO 170+DER ESTÁRÉO MOND 170 MOND DER MIX MOND

6.- Sección TDT

6.1.- Primera Instalación después del encendido

• La primera vez que configure la unidad aparece un mensaje, preguntando al usuario si desea que se active el asistente de instalación.
• Tras seleccionar "SI", aparece un nuevo cuadro pidiendo que se introduzca el país, el idioma OSD y la activación o desactivación de la opción LCN (ordenación automática de canales). En españa seleccione "DES".
• Utilice las teclas de dirección para hacer las selecciones correctas.
• Después, seleccione "SIG" y presione la tecla ENTER para pasar a la pantalla siguiente.
• Finalmente se muestra una pantalla donde se indica el progreso de búsqueda.

Instalación inicial ¿Cóverse limzar el asistente ¿m instalación inicial?

Instalación inicial (L1) Select. país • España Iderea 050 • Español Low Control • ACT VOLVER SIG. Televes

Instalación inicial (2) ¿Cessa comenzar la búsqueda davonética? VOLVER S1 NO Televes

Scan Canal 44 TV 4 0001.Correo TV 0002.Localia 0003.TVG Santiago 0004.62 Radio 3 0001.Radio Galaga 0002.R. Galaga Mus 0003.Son Galicia R Frecuencia: 85000 KHz Progress: 48%

6.2.- Menú Principal

Presionando la tecla SETUP se entrará en el Menú Principal. A partir de aquí, presionando SETUP de nuevo o bien la tecla RETURN se saldrá del menú.

El menú principal está dividido en cuatro grandes puntos de selección:

• Guía de canales,
• Configuración del sistema,
• Instalación
• Juego

que se muestran a la izquierda de la pantalla. Seleccionando uno de estos puntos, se abrirá un submenú, con los puntos del submenú apareciendo a la derecha de la pantalla.

Los submenús se detallan a continuación en este documento.

Tras entrar al menú principal, el primer punto, Guía de Canales, aparecerá resaltado.

Presione las teclas UP ▲ y DOWN ▼ para seleccionar otro punto. Presione ENTER para pasar al nuevo menú correspondiente al punto destacado. Los submenús y sus puntos son:

Guía de Canales - Incluye: Canales de TV, canales de radio, tipo de canales, edición de canales y listado de notas.

Configuración del Sistema - Incluye: Ajuste de la televisión, ajuste del vídeo, ajuste del audio, idioma, control paterno, ajuste de la hora e información del sistema.

Instalación - Incluye: Sintonización automática, sintonización manual y configuración por defecto.

Juegos - Incluye: Boxman, Burning Tetris y Hit Rat.

Conales de TV Conales de rodo Classifier conales Editor conales Programador

Configuración Adjust to TV Adjust to video Adjust to audio Índice Control paterno Ajuste de hero Plament fontare Info del sistema

Discovery automatica Discovery manual Hustes instructions

Movie Running Tabris Hit Rat

6.3.- Guía de Canales

■ Canales de Televisión

- Los canales aparecen en la parte izquierda del menú, y aparece una ventana de pre-visualización en la parte derecha. Desde aquí, se puede cambiar el canal utilizando las teclas UP ▲ y DOWN ▼, ENTER para comenzar la visualización y FAV- ◀ o FAV+▶ para cambiar el grupo de canales. Los grupos de canales incluyen noticias, deportes, favoritos, etc. - Presionar OSD para ordenar los canales, que se pueden disponer por orden alfabético (A - Z), por orden alfabético inverso, los de visualización libre arriba, los codificados arriba, por el transpondedor y por LCN en orden ascendente o descendente.

■ Canales de radio

• El Menú de Canales de Radio, es similar al Menú de Canales de televisión.
• Los canales aparecen listados en el lado izquierdo. Se pueden cambiar los canales utilizando las teclas UP ▲ y DOWN ▼, y se pueden cambiar los grupos usando FAV- ◀ o FAV+ ▶.
• Presionar OSD para ordenar los canales.

■ Clasificar canales

• A partir del Menú de Clasificar Canales, se puede clasificar cada canal en un grupo. Presionando ENTER se añadirán los canales de la serie en la categoría de la columna.
• Utilice la tecla TV / RADIO para alternar entre canales de televisión y los de radio.

Nota: Si no hubiera canales, el usuario no podría entrar en este menú.

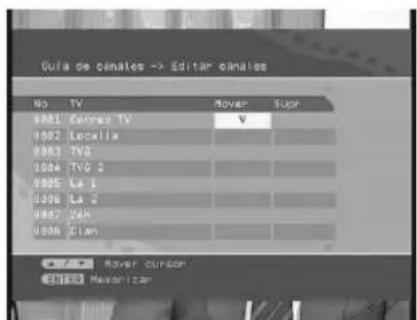

Edición de canales

• Para cambiar el nombre de un canal, seleccionar el canal y presionar ENTER. Después de esto, utilizar las teclas de dirección FAV- ◀ o FAV+ ▶ para seleccionar un carácter y UP ▲ o DOWN ▼ para cambiar un carácter. Presione ENTER para confirmar el cambio de nombre.
• Para cambiar un canal de posición, seleccionar la columna "Mover" y presionar ENTER. Tras esto, utilice las teclas de dirección UP ▲ y DOWN ▼ para cambiar el número de orden del canal, y la tecla ENTER para confirmar el cambio.
• Seleccione la columna "Supr" y presione ENTER si desea borrar un canal.
• Use la tecla TV/RADIO para alternar entre canales de televisión y canales de radio.

Nota: Si la opción LCN se encuentra activa, al mover los canales estos no alteran su numeración.

Nota: Si no hay canales disponibles, el usuario no puede acceder a la edición de los mismos.

Dura de canales -> Canales de TV No Canales TV RGB 2015 T/ RGB 2016 RGB 196 RGB 194.2 RGB 1 RGB 2 RGB 248 RGB 316 Select. favoritos 0155207 Ord. canales

Guía de canales => Canales de radio No Canales Radio 8001 Radio Gelage 8002 R. Gelage Music 8003 See Galicia Pos 8004 RHE1 8005 RHEC 8006 RHE9 8007 RADIO MARSA 8008 Radio Intereses TELES C/FA Select, favoritos 0152450 Grid, canales

Gula de canales -> Clasificiar Canales No TV Fay. Cine Not. Espec. 0001 Servien TV 0002 Locale 0003 TVG 0004 TVG 2 0005 La 1 0006 La 2 0007 24h 0008 Clav V V V

Gula de canales -> Editar canales No TV Cover Supr 0001 Cenagas TV V 0002 Locality 0003 TVG 0004 TVG 2 0005 La 1 0006 La 2 0007 Xah 0008 Clan CPTC Mover Cursor SITC Mesorizar

Programador

Mediante este menú podrá encender el receptor a una hora programada.

Podrá programar varios eventos, pudiendo estos tener tiempos de ejecución diferentes (nada, una vez, diariamente, semanalmente...).

• Presione la tecla ENTER en el punto "Programador" para acceder al menú de programación.
• Si no hay ningún evento creado, la lista se muestra vacía.
• Para añadir un nuevo evento, presione la tecla FAV+▶. En el submenú "Ajuste de programa" introducir el n° de programa que se mostrará. La fecha y hora de inicio del evento. Indicar la duración del mismo y la frecuencia con que se ejecutará este evento. Finalmente indicar si el n° de programa corresponde a un servicio o programa de TV o radio y pulse ENTER sobre la opción "Confirmar" para crear el evento.
• Para editar un evento existente, presione la tecla ENTER sobre el mismo.
• Para eliminar un evento existente, sitúe el cursor sobre el mismo y pulse la tecla FAV-

Nota: Si el tiempo indicado de inicio en la opción "Hora" es anterior a la hora actual, el evento no se creará. Así mismo, tampoco podrá crear eventos que se superpongan en el tiempo.

Nota: La programación de eventos puede activarse pulsando la tecla PROG/EPC. Se selecciona el programa que se desea grabar través de la tecla ENTER. Es necesario acceder a la opción "programador", activar "grabación" y presionar la tecla ENTER en "Confirmar".

Programador -> Ajuste de programa N° del preg. Fecha: 20/09/02/11 Hora: 12:00 Duración: 41:00 Frecuencia: 10% vez Servicio: 1% Confirmar: Pulse ENTER

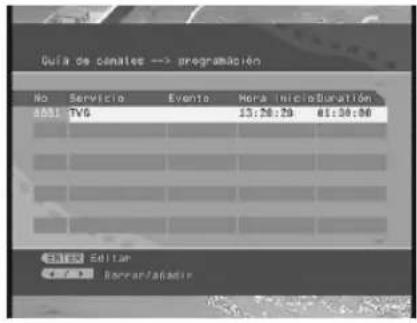

Guía de canales → programación No Servicio Evento Hera Inicio Duración ISSU TVG 13:20:20 01:30:00 Editor Revoc/abasir

6.4.- Configuración del sistema

■ Ajuste de la televisión

• A partir del Menú de Ajustes, se puede cambiar el sistema de la televisión, la salida de vídeo y la proporción de aspecto del televisor.
• Presionar UP ▲ y DOWN ▼ para seleccionar los puntos. Para cambiar los ajustes, presione las teclas FAV- ◀ o FAV+ ▶ para ir cambiando entre los diferentes ajustes, o presione ENTER y después las teclas de dirección UP ▲ y DOWN ▼ para seleccionar de una lista de opciones. Las opciones posibles son:

Sistema de televisión: NTSC, PAL, Automático.

Video: YCbCr, TV-RGB, P-SCAN-YUV, S-VIDEO.

Tipo de TV: 4:3 Panorámico, 4:3 Buzón (Letterbox), 16:9.

Salida HDMI: HD OFF, 720p, 1080i o 1080p.

Pivato do TV -> Tipo de TV Sistema de TV Video Type 43LB Salida HDMI 4:3PG 4:3LB 16:9

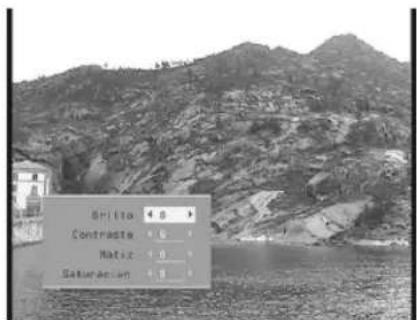

■ Ajuste del vídeo

• A partir del Menú de Ajuste del vídeo, se puede cambiar el brillo del vídeo, el contraste, el matiz y la saturación.
• Presionar las teclas de dirección UP ▲ y DOWN ▼ para seleccionar uno de los puntos. Para cambiar los ajustes, presionar las teclas de dirección FAV- ◀ o FAV+ ▶ para alternar entre los diferentes ajustes. De forma alternativa, también se puede presionar ENTER para seleccionar de una lista de posibles ajustes.

■ Ajuste del audio

• A partir del Menú de Ajuste del audio, se puede cambiar la opción de salida de audio utilizando las teclas de dirección FAV- ◀ o FAV+ ▶. De forma alternativa, presionar ENTER para seleccionar entre una lista de posibles ajustes.
• Las opciones de salida de audio son: SPDIF DES, SPDIF RAW, SPDIF PCM.

Idioma

• El Menú de Idioma, permite al usuario cambiar el idioma del software del sistema (OSD). Utilice las teclas de dirección FAV- ◀ o FAV+ ▶ para seleccionar un idioma, o ENTER para seleccionar entre una lista con todos los idiomas posibles.
• Idiomas de OSD: Inglés, Español, Francés, Portugués e Italiano.

Splitto ← 0 Contraste ← 0 Matriz ← 0 Saturation ← 0

Ajuste de audio -> Sálida de audio Salida de audio 4 SPOIF/PCM SPOIF/CEL SPOIF/RM SPOIF/PCM

Idioms -> Idioms 050 Idioms 050 + Español

■ Control paterno

• El Menú de Control paterno tiene dos aspectos, cambio de contraseña (pin) y bloqueo de canal.
• Al cambiar la contraseña se le pedirá al usuario que introduzca la antigua, por defecto es 0000, la nueva y la nueva otra vez. Para cambiar el bloqueo del canal, el usuario deberá primero introducir la contraseña, como se muestra en la figura. Si la contraseña es correcta, aparecerá el Menú de Bloqueo de canal. Utilice las teclas de dirección UP ▲ y DOWN ▼ para seleccionar un canal, la tecla ENTER para bloquear o desbloquear el canal y la tecla TV/RADIO para alternar entre canales de televisión y canales de radio.

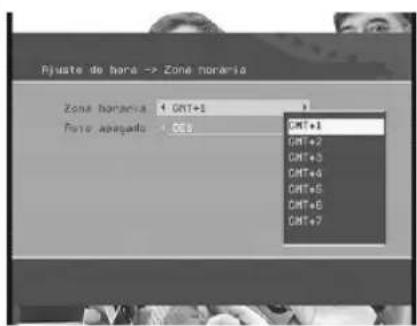

■ Ajuste de la hora

• A partir del Menú de Ajuste de hora, se pueden cambiar la zona horaria y los ajustes del modo de desconexión automática (sleep).
• Utilice las teclas de dirección UP ▲ y DOWN ▼ para seleccionar un punto, y las teclas de dirección FAV- ◀ o FAV+ ▶ para cambiar el ajuste. De forma alternativa, se puede presionar la tecla ENTER para seleccionar entre una lista de posibles opciones.

■ Alimentación antena

• A partir del Menú de Potencia antena, se puede activar o desactivar la alimentación a un posible amplificador de antena.
• Utilice las teclas de dirección FAV- ◀ o FAV+ ▶ para cambiar el ajuste. De forma alternativa, se puede presionar la tecla ENTER para seleccionar entre una lista de posibles opciones y seleccionar un punto con las teclas de dirección UP ▲ y DOWN ▼.

■ Información del sistema

- La información del sistema muestra la versión de firmware y la fecha, junto con la información del receptor y del modelo.

Centra Assets PIN version: 0.0000 PIN format: 0.0000 Conf error: NO 52 Directo

Dufa de canales -> Stequar canales WD TV Blog. 8801 Cerras TV 8902 Lccalia V 8903 TVG 8904 TVB 2 V 8905 La 1 V 8906 La 2 8907 2Ah 8908 Clac ©CHIE Blog./desci. ©CHIE MODE TV/Radio

Pjuste de baré -> Zone horária Zone horária 4 GMT+1 Forte apogado 400 GMT+1 CMT+2 CMT+3 CMT+4 CMT+5 CMT+6 CMT+7

Atiment Retane -> Potencia antennas Potencia antenna 4 DES DE6 PCT

Inf. sistema Model: DV87-DV0-7142 G/D Version: TLV2.2.0 HV2 Version: 1.3.8 Date: 2019-10-02 ©2019-10-02 v2LVEB

7.- Instalación

7.1.- Búsqueda automática

• El Menú de "Búsqueda automática" se muestra en la figura.
• Primero debe seleccionar el país utilizando las teclas de dirección FAV- o FAV+ ▶. A continuación, presione la tecla DOWN ▼ para seleccionar "LCN Control" y mediante las teclas FAV- o FAV+ ▶ activar o desactivar la opción de ordenación automática de canales.
• Finalmente, presione la tecla DOWN para seleccionar "Iniciar búsqueda" y presionar ENTER. Después de elegir entre "sí" o "no", la sintonización comenzará.

Bosqueda automatica -> Select.pafs Select.pafs: Low Control: Trigger.bosqueda:

7.2.- Búsqueda manual

• El Menú de "Búsqueda manual" se muestra en la figura.
• Se puede realizar una sintonización o búsqueda de canales estableciendo los siguientes puntos: Selec. país, Tipo de búsqueda, Canal / Frecuencia Inicial, Canal / Frecuencia final, Ancho de banda y activación / desactivación de la opción LCN.
• Si el tipo de búsqueda es Canal único, entonces se pueden fijar el país y el canal de comienzo. Si el tipo de búsqueda es por Intervalo, entonces se pueden determinar el país, el canal de comienzo y el de final.
• Utilice las teclas de dirección UP ▲ y DOWN ▼ para seleccionar un punto y las teclas FAV- ◀ o FAV+ ▶ para cambiar los ajustes. Una vez haya hecho esto, vaya a Iniciar búsqueda y presione la tecla ENTER.

Bóscueda manual → Select.páfs Select.páfs España Tipo de bóscueda Canal (nikiel) España 2 Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro Latro

7.3.- Ajustes Iniciales

• Aparecerá un cuadro de mensaje, como el que muestra la figura, preguntando si el usuario desea recolocar el sistema a los ajustes de fábrica.
• Después que se haya vuelto a los ajustes de fábrica, aparecerá el mensaje de instalación por primera vez.

Rescueda Automatrica Rescueda Manuel Riustes inicial Correcte ajustes in icielaje OK

8.- Juegos

El Menú de Juegos se muestra en la figura.

Hay tres juegos:

• BoxMan
• Burning Tetris

• Hit Rat

• Seleccione uno de los juegos disponibles mediante las teclas UP ▲ o DOWN ▼. Pulse ENTER para aceptar.

• Para jugar siga las indicaciones que aparecen en pantalla.
• Para salir del juego en cualquier momento pulse SETUP.

Hot Make Morning Settings Hot Ret

9.- Reproducción de archivos MPEG4/MP3/JPEG

9.1.- Archivos en disco (DVD/CD/CD-R/CD-RW)

Cuando se introduce un disco con ficheros MPEG4, MP3, AVI, JPEG, la pantalla se muestra dividida en tres partes, en la izquierda se indica el directorio actual, en la derecha se muestra la lista de archivos que hay en ese directorio y en la parte inferior hay tres iconos que identifican el tipo de archivo (audio, video, imágenes).

• Presione FAV- ◀ o FAV+ ▶ para cambiar entre la ventana del directorio y la de los archivos.
  Mediante estas teclas es posible seleccionar el tipo de fichero en los iconos de la barra inferior. Se mostrarán todos los ficheros de este tipo.
• Presione UP ▲ o DOWN ▼ para seleccionar el archivo cuando el cursor aparezca en la ventana de archivos.
• Presione ENTER para reproducir el archivo actual seleccionado por el cursor.

Nota: El reproductor no funcionará correctamente en los siguientes casos:

1.- El disco está muy arañado, dañado o sucio.
2.- El disco no está terminado.
3.- El formato de grabación no es permitido por el reproductor.

■ Reproducción de imágenes JPEG

Durante la reproducción de imágenes en formato JPEG, puede usar las teclas del mando para conseguir:

• Presione para detener (pausa) la reproducción.
• Presione para continuar la proyección de diapositivas.
• Presione lo para vel la imagen anterior o la siguiente.
• Presione para finalizar la reproducción y volver al menú raíz.
• Presione las teclas de dirección (FAV- ◀, FAV+ ▶, UP ▲, DOWN ▼) para rotar la imagen como desee.
• Presione la tecla ZOOM consecutivamente y la imagen se ampliará o reducirá.

Nota: El tamaño máximo de imagen JPEG que permite el sistema es 3840 x 3840 píxeles.

[WALKIN-1]Piste de media Damp5 OLVAKIN-1 01.01-FIS-1 01.02-FIS-1 01.03-FIS-1 01.04-FIS-1 01.05-FIS-1 01.06-FIS-1 01.07-FIS-1 01.08-FIS-1 01.09-FIS-1 01.10-FIS-1

SQL UPROFE

9.2.- Función de lector de tarjetas 3 en 1

• Esta unidad incorpora una entrada para tarjetas 3 en 1. Cuando no hay ningún disco en el reproductor, se pueden insertar tres tipos de tarjeta (MMC, SD, MS) con interface de puerto de tarjetas para reproducir música MP3 o películas MPEG4 y archivos JPEG.
• Todas las funciones son idénticas a las de reproducción de discos.
• Para cambiar al modo CARD, pulse la tecla SOURCE y pulse ENTER sobre el punto CARD.

9.3.- Interfaz USB

• Esta unidad tiene una conexión USB. Cuando no hay discos en el reproductor, se puede insertar un disco USB o un reproductor MP3 con interfaz USB para reproducir música en formato MP3 o archivos JPEG.
• Se puede grabar un programa TDT directamente a un disco USB.
• Para cambiar al modo USB, pulse la tecla SOURCE y pulse ENTER sobre el punto USB.

10.- Grabación / Reproducción

Este receptor permite grabar un programa en un disco externo de dos maneras distintas. Una en tiempo real y otra utilizando la opción "Programador".

Para que esta función sea posible, deberá disponer de un disco externo o un pen drive (memoria stick) con formato FAT 32 y una capacidad libre superior a 2 GB.

■ Grabación en tiempo real

• Pulse la tecla REC para grabar el programa que esté visualizando.
• Para detener la grabación pulse de nuevo la tecla REC.

Notas:

• Solo podrá grabar un programa al mismo tiempo.
• Una vez iniciada la grabación y si esta no es detenida, finalizará al completarse la capacidad del disco.

■ Grabación Temporizada

- Para obtener información sobre como crear eventos indicando la hora de comienzo de la grabación, hora de finalización, programa, etc, vea el apartado 6.3.- Guía de Canales- Programador

■ Reproducción

• Acceda a la opción "USB" del menú SOURCE para mostrar la lista de programas grabados.
• Seleccione uno de los programas grabados de la lista mediante las teclas UP ▲ y DOWN ▼ pulse OK para Reproducirlo.
• Durante la reproducción de un programa, las teclas ◀◀, ▶▶ ▶ ll le sirven para saltar adelante o atrás en la línea de tiempo, avanzar, hacer una pausa, etc.
• Para detener la reproducción pulse la tecla
• Pulse la tecla ANGLE/DEL para borrar la grabación seleccionada.

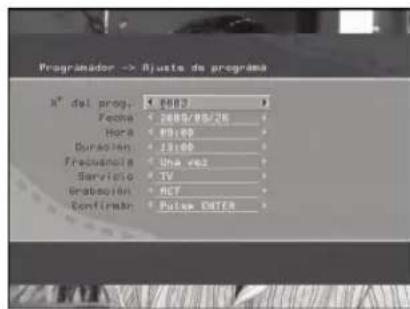

Programador -> Ajuste de programa N° del prog. Fecha Hora Duración Frecuencia Servicio Grabación Confirmar Pulse DATE

[FOLDER]Correo FV145138.MPG 01.FOLDER 1 01.Curve FV

11.- Conversión de CD de audio a MP3

Este receptor permite transformar la música de un disco externo (CD) en formato MP3.

Para que esta función sea posible, deberá disponer de un disco externo o un pen drive (memoria stick).

■ Conversión a MP3

• Pulse la tecla SOURCE y seleccione la fuente DISC, después inserte el disco original (CD).
• Presione SUB/RIP para pasar al nuevo menú correspondiente al punto destacado. Los submenús y sus puntos son:

Análogo - Incluye: Velocidad de datos, información asociada a archivo, crear lista de archivos y unidad de almacenaje.

Tracks - Incluye: Selección de canciones

Start - Incluye: Sumario (número de canciones, tiempo y tamaño de los archivos).

Quit

• Mediante las teclas UP ▲ y DOWN ▼ y FAV- ◀ o FAV+ ▶ accede a un submenú o una de sus opciones.
• Seleccione "Analogo", escoja la velocidad de transmisión e información asociada.
• En "TRACKS" marque las canciones que desea convertir para MP3.
• En la opción "Start" se muestra las características de los archivos pendientes de convertir. Se presiona la tecla ENTER para iniciar el proceso.
• Pulse la opción QUIT para salir del submenú.
• Acceda a la opción "USB" del menú SOURCE para mostrar la lista de ficheros presentes.

ENCODER OPTIONS SPEED 1X BITRATE 128KBPS FILE OPTIONS CREATE ID3 TAG CREATE PLAYLIST STORAGE OPTIONS STORAGE USB

RIP OD - UNKNOWN ALBUM ANALOGO TRACKS START QUT SUMMARY TOTAL TRACKS 1 TOTAL TIME 5:45 TOTAL SIZE 10.5MB PRESS ENTER TO BEGIN

[futown.4b]FATC2-4.mp3 [01.fatove.4b] [01.FATC1] [01.FATC2] [01.FATC3-1] [01.FATC2-2] [01.FATC2-3]

Solución de Problemas

PROBLEMA SOLUCIÓN
NO HAY IMAGEN NI SONIDO	- Compruebe que el botón de encendido está conectado.- Compruebe que funciona la toma de corriente.- Compruebe que el cable de alimentación no esté dañado.- Compruebe que el enchufe del cable esté firmemente insertado en la toma de la pared.
HAY IMAGEN PERO NO HAY SONIDO	- Compruebe que las conexiones de audio estén bien conectadas.- Compruebe que la clavija de audio no esté averiada.- Compruebe que el volumen este activado en la configuración de VOL-/VOL+- Compruebe que ha configurado los ajustes de AUDIO del reproductor correctamente.- Compruebe que ha utilizado la entrada de A/V en su televisor.- Compruebe que el audio no este en modo silencio.
HAY SONIDO PERO NO IMAGEN	- Compruebe que las conexiones de vídeo estén bien conectadas.- Compruebe que ha utilizado la entrada de AV correcta en su televisor.- Compruebe que la clavija de vídeo no esté averiada.- Compruebe que ha configurado los ajustes de VIDEO del reproductor correctamente.
MALA IMAGEN O SONIDO	- Compruebe que ha configurado los ajustes de AUDIO del reproductor correctamente.- Compruebe que el disco no esté arañado o manchado.- Compruebe que la clavija de AV o la terminal de salida no estén averiadas.
APARECE EL MENSAJE "DISCO INCORRECTO" (BAD DISC)	- Compruebe que el disco no esté doblado, roto o deformado.- Compruebe que el disco no tenga muchas manchas o esté muy dañado.- Compruebe que el formato del disco sea compatible con el reproductor.- Por favor, compruebe si ha intentado reproducir un CD de software. Si es así, vuelva a encender el reproductor.
EL MANDO A DISTANCIA NO FUNCIONA	- Asegúrese de que la tecla de encendido (POWER) de la unidad principal está conectada.- Compruebe que las baterías del mando a distancia funcionan.- Apunte el mando a distancia directamente al sensor de infrarrojos de la unidad.- Quite los obstáculos que se interpongan entre el mando a distancia y el sensor.
LA UNIDAD NO FUNCIONA - Desconecte la alimentación y vuelva a conectarla.
APARECE EL MENSAJE "NO HAY DISCO"	- Compruebe que ha calocado el disco en la bandeja.- Compruebe que el disco no esté boca abajo.- Compruebe que el disco no esté deformado, manchado o arañado.

Glosario de términos

En lo que sigue se explica de forma breve y sencilla el significado de alguno de los términos y siglas utilizados a lo largo de este Manual de Usuario.

• DVB: Digital Video Broadcasting.
Consorcio de distintos organismos internacionales y empresas cuyo objetivo es la realización de estándares a nivel mundial encaminados al desarrollo de la televisión digital.
- EPG: Electronic Programme Guide (Guía Electrónica de Programas).
Guía que proporciona al usuario un listado de los eventos que se emitirán en cada uno de los programas, el horario de emisión de los mismos y una descripción de su contenido.
- Letterbox: Uno de los modos de presentar en televisores 4:3 los programas emitidos con relación de aspecto 16:9.
En este caso se utilizan bandas negras en la parte superior e inferior de la pantalla para crear sobre el televisor una ventana con la relación de aspecto deseada.
- MPEG4: Familia de estándares de compresión de audio/video digital utilizados por el DVB.
- OSD: On Screen Display.
Sistema de Menús en pantalla.
- Capítulo: Secciones de una imagen o segmento musical en un DVD que son mas pequeños que los títulos. Un título está compuesto por mas de un capítulo.
- Título: La sección mas larga de una película o DVD de música, o un album o disco de música entero. A cada capítulo se le asigna un número para ser localizado.
- Analógico: Sonido que no ha sido transformado a dígitos. El sonido analógico varía, mientras que el sonido digital tiene valores numéricos específicos. Estas clavijas envían el sonido a través de dos canales, izquierdo y derecho.
- Digital: Sonido que ha sido transformado en valores numéricos. Para obtener un sonido digital, deberá usar los conectores DIGITAL AUDIO OUT COAXIAL u OPTICAL. Estos conectores envían el sonido a través de varios canales, en vez de solamente dos como el sistema analógico.
- Menú del disco: Pantalla grabada en un DVD que permite la selección de la imagen, sonido, subtítulos, multiángulos, etc.
• JPEG: Joint Picture Expert Group
Sistema de compresión de datos fotográficos que permite una relación de compresión alta con muy poca pérdida de calidad.
- MP3: Formato de archivo con un sistema de compresión de datos de sonido.
• PCM: Pulse Code Modulation
El sistema que convierte la señal analógica en señal digital para que luego pueda ser tratada; esta conversión se produce sin compresión de datos.
• PBC: PlayBack Control
Señal grabada en discos CD o SVCD para controlar la reproducción.
• HDMI: High Definition Multimedia Interface.
Interfaz multimedia de alta definición que permite el uso de vídeo estándar, mejorado o de alta definición, así como audio digital multicanal en un único cable.
• S-Video: Separate Video.
Tipo de señal analógica de vídeo. S-Video tiene más calidad que el vídeo compuesto, ya que el televisor dispone por separado de la información de brillo y la de color.

Estructura del Menú

    B --> L["CANALES TV<br>CANALES RADIO<br>CLASIFICAR CANALES<br>EDITAR CANALES<br>PROGRAMADOR"]
    C --> M["AJUSTE DE TV<br>AJUSTE DE VIDEO<br>AJUSTE DE AUDIO<br>IDIOMA<br>CONTROL PATERNO<br>AJUSTE DE HORA<br>ALIMENT. ANTENA<br>INFO DEL SISTEMA"]
    D --> N["BÚSQUEDA AUTOMÁTICA<br>BÚSQUEDA MANUAL<br>AJUSTES INICIALES"]
    E --> O["BOXMAN<br>BURNING TETRIS<br>HIT RAT"]
    F --> P["SISTEMA TV<br>SALVAPANTALLAS<br>SALIDA HD<br>VIDEO<br>TIPO TV<br>CONTRASEÑA<br>CLASIFICAR<br>AJ. INICIALES"]
    G --> Q["LENGUAJE OSD<br>IDIO. AUDIO<br>IDIO. SUBTI.<br>IDIO. MENU"]
    H --> R["SALIDA AUDIO<br>TONO"]
    I --> S["LUMINOSIDAD<br>CONTRASTE<br>MATIZ<br>SATURACIÓN<br>NITIDEZ"]
    J --> T["DOWNMIX<br>SUBGRAVES<br>RETRASO CENT.<br>RETRASO TRAS.<br>FRONTAL"]
    K --> U["MODO AUDIO<br>RANGO DINAMICO<br>IZQ+DER"]

Características técnicas

Reproductor de DVD

• Compatible con DVD, DVD-RW, DVD-R, DVD+R, CD, los CD-R, CD-RW, CD-G, VCD, SVCD, el MP3, MPEG4, etc
• Decodificador de audio Dolby Digital AC-3 incorporado
• Video compuesto / S-Video/ Salidas Y, Cb, Cr
• Salida óptica y coaxial
• NTSC/PAL/AUTO opcionales
• Resolución horizontal superior a 500 líneas
• Scan progresivo
• Identificación automática del disco
• Visor de imágenes en formato JPEG
• Bloqueo paterno para evitar que los niños vean discos inapropiados
• 5.1CH, Display de LEDs, euroconectores, USB y lector de tarjetas 3IN1

Receptor DVB-T

• Completamente MPEG2, cumple DVB
• Menu OSD de 256 colores.
• Teletexto en pantalla y soporta teletexto VBI.
• Instalación manual y automática.
• Una EPG completa y efectiva
• Busca en todas las frecuencia de la banda UHF.
• Alimentación +5V / 100 mA seleccionable por SW para alimentar un posible amplificador/antena por el conector ANT IN.
• Salida audio digital S/PDIF
• Temporizadores.

Salida de video

Salida de video: 1,0 Vpp / 75ohm, sinc., polaridad negativa, conexión jack RCA x 1

Clavija de salida S-Video (clavija de señales Y, C separadas):

Salida Y: 1,0 Vpp 75 ohm, sin., polaridad negativa

Salida C: 0,286 Vpp / 75 ohm.

Salida de audio

Canal de salida 5.1: Clavija jack RCA x 6

Salida coaxial: 0,5 Vpp / 75 ohm, clavija jack RCA x 1

Respuesta de frecuencia: 20Hz a 20KHz

Relación S/N: > 90dB

Distorsión armónica total: < 0,0025%

Alimentación

Alimentación universal 110-240V\~ 50/60 Hz

Consumo 20W

Garantía

Televés S.A. ofrece una garantía de dos años calculados a partir de la fecha de compra para los países de la UE. En los países no miembros de la UE se aplica la garantía legal que está en vigor en el momento de la venta. Conserve la factura de compra para determinar esta fecha.

Durante el período de garantía, Televés S.A. se hace cargo de los fallos producidos por defecto del material o de fabricación. Televés S.A. cumple la garantía reparando o sustituyendo el equipo defectuoso.

No están incluidos en la garantía los daños provocados por uso indebido, desgaste, manipulación por terceros, catástrofes o cualquier causa ajena al control de Televés S.A.

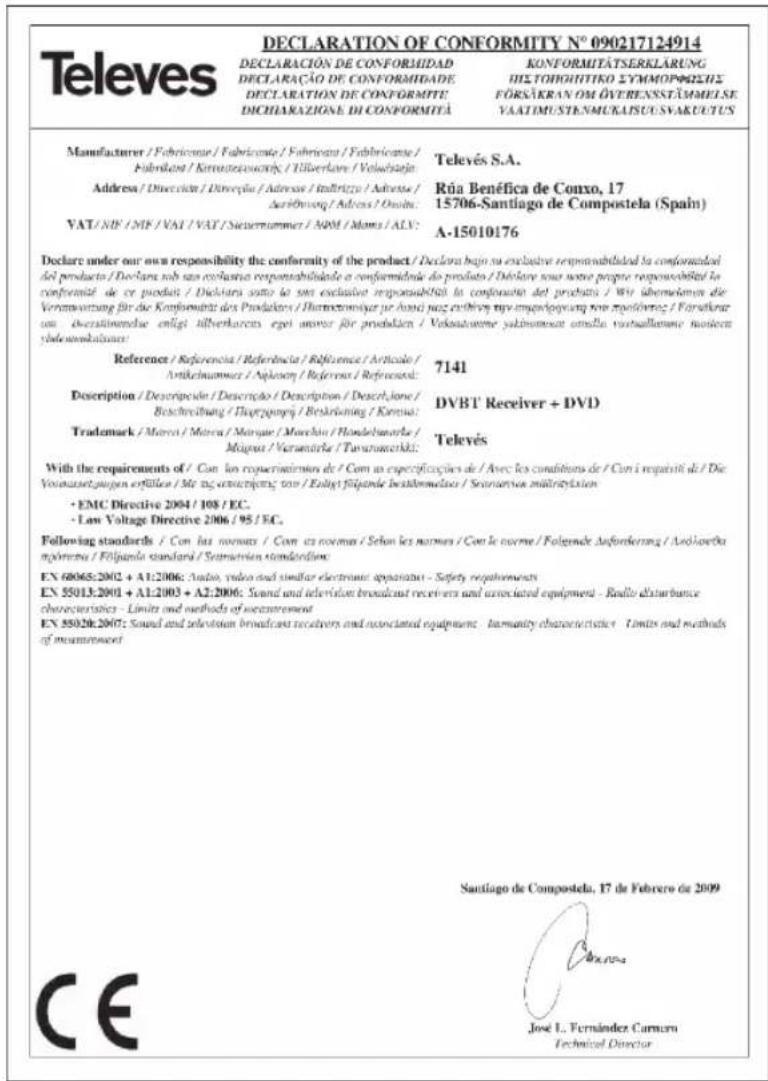

TEleves DECLARATION OF CONFORMITY N° 090217124914 DECLARATION DE CONFORMIDAD DECLARAÇÃO DE CONFORMIDADE DECLARATION DE CONFORMITE DICHIARAZIONE DI CONFORMITÀ KONFORMITÁTSEKILARUNG HÍZTOHOHTIKO SYMMOPMIZIŠ FÖRSÄKRAN OM ÖVERENSSTÄMMELISE VAATIMUSTENMUKAISUCS VAKUETUS Manufacturer / Fabriocente / Fabriocente / Fabriocente / Fürläkast / Kärztescensorgi / Töberlans / Volwistajni: Address / Dirección / Dirección / Adress / Instrujo / Adress / Darizhovag / Adress / Osimi: VAT / NIF / MF / VAT / VAT / Sisternummer / NIM / Marni / ALV: Televés S.A. Rúa Benéfica de Conxo, 17 15706-Santiago de Compostela (Spain) A-15010176 Declare under our own responsibility the conformity of the product / Declara bajo su exclusive responsabilidad la conformidad del producto / Declara sob su oclusiva responsabilidade a conformidade do produto / Diélore sous norte proprie responsabilée la conformidade de ce produit / Diélores suto la sus exclusiva responsabilisla la conformidade del producto / Wt überdemen de Vermausierung für die Konformazione dei Produtos / Thermosogyar je fondi yaz evolviny my insupropiegare som potriverez / Fatsiklar ou obserstivamente enligt tillverkarcos egyi anwar für produtären / Volwistavane yakinnouse amelia viostallamune inotecn ydoanumablationer: Reference / Referencia / Referencia / Référence / Articola / Artikelnummer / Aplicom / Referenoi / Referonsoi: Description / Descripción / Descripción / Descripción / Beschreibung / Duyapjayaq / Beschrileng / Korelia: Trademark / Murea / Murea / Marquir / Marchio / Handelsbanerla / Máquira / Varandela / Tavraneriski: 7141 DVBT Receiver + DVD Televés With the requirements of : Con los reprecerimientos de : Com as especificaciones de : Avec les conditions de : Con i requisiti de : Die Vorauseszijapien erfüllen / Mr. ag. incursipings: tvor / Foligat foligande bestimendales / Searinversa militrietylation - EMC Directive 2004 / 108 / EC. - Low Voltage Directive 2006 / 95 / EC. Following standards : Con las normas : Con as normas : Señon las normes : Con le corne / Folgende Aufordierung / Andriaveda nyjtrima / Folganda standardi / Saturación standardion: EX 68065:2002 + A1:2006: Audio, video and similar electronic apparatus - Safety requirements EN 55013:2001 + A1:2003 + A2:2006: Sound and television broadcast receivers and associated equipment - Reallo diaturbanze characteristics - Limits and methods of measurement EN 55028:2007: Sound and television broadcast receivers and associated equipment - laminarity characteristics - Limits and methods of measurement Santiago de Compostela, 17 de Febrero de 2009 CE José I., Fernández Carmen Technical Director

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos).

Este símbolo en su equipo o su embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que deben entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Asegurándose de que este producto es desechado correctamente, Ud. está ayudando a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación de este producto. El reciclaje de materiales ayuda a conservar las reservas naturales. Para recibir información detallada sobre el reciclaje de este producto, por favor, contacte con su ayuntamiento, su punto de recogida más cercano o el distribuidor donde adquirió el producto.

RED COMERCIAL - COMMERCIAL NETWORK

UNITED KINGDOM TELEVES (UK) Ltd. 11 Hill Street Industrial Estate Cwmbran, Gwent NP44 7PG UNITED KINGDOM Telephone: [phone] Fax: [phone] Email: [e-mail] FRANCE TELEVES FRANCE Sarl 1 Rue Louis de Broglie Parc d'Activités de l'Esplanade 77400 St. Thibault des Vignes FRANCE Telephone: [phone] Fax: [phone] Email: [e-mail] GERMANY PREISNER KOMMUNIKATIONSTECHNIK GmbH An den Klesgruben 6, 73240 Wendlingen DEUTSCHLAND Telephone: [phone] Fax: [phone] Email: [e-mail] TELEVES USA LLC. 9800 Mount Pyramid Court, Suite 400 80112 Englewood, CO USA Telephone: [phone] Fax: [phone] Email: [e-mail] CHINA TELEVES CHINA Unit 207-208, Building A, No 374 Wukang Rd, Xuhui District 200031 Shanghai CHINA (P.R.C.) Telephone: [phone] Fax: [phone] Email: [e-mail] PORTUGAL TELEVES ELECTRONICA PORTUGUESA Via Dr. Francisco Sa Carneiro, Lote 17 Zona Ind. Maia 1 Sector X 4470 Barca-Maia-Oporto PORTUGAL Telephone: [phone] Fax: [phone] Email: [e-mail] ITALY TELEVES ITALIA Srl. Via Liguria 24 2068 Peschiera Borromeo (MI) ITALIA Telephone: [phone] Fax: [phone] Email: [e-mail] MIDDLE EAST TELEVES MIDDLE EAST FZE P.O. Box 17199 Jebel Ali Free Zone Dubai UNITED ARAB EMIRATES Telephone: [phone] Fax: [phone] Email: [e-mail]

* Oficinas Centrales / Head Office

• Delegaciones / Subsidiaries

Sucursales / Distributors

Para conocer nuestra red de sucursales en el mundo, le rogamos consulte en nuestra pagina web Please visit Televés web site to find your nearest Official Distributor

Televes

Rúa Benéfica de Conxo, 17 15706 - Santiago de Compostela ESPAÑA (SPAIN)

Tel: [phone] - Fax: [phone] [e-mail] - www.televes.com
