MANUAL DE USUARIO RSD7118 TELEVES

Receptor Satélite Digital Instrucciones de uso

1.- Precauciones 4
2.- Antes de empezar 5

2.1.-Prefacio 5
2.2.- Características generales 5
2.3.- Composición 5

3.- Descripción de paneles y conexiones 6

4.- Instalación del equipo 8

4.1.- Conexiones a realizar 8

5.- Funcionamiento básico 9

5.1.- Como seleccionar canales 9
5.2.- Como ajustar el volumen 10
5.3.- Supresión del sonido (Mute) 10
5.4.- Idioma del Audio 10
5.5.- Modos de Audio 11
5.6.- Como usar la Lista de Canales Favoritos 11
5.7.- Guía electrónica de programación (EPG) 12
5.8.- Función Teletexto 13
5.9.- Función Subtítulos 13
5.10.- Función Zoom 14
5.11.- Función Mosaico 14
5.12.- Llamada al canal anterior 14
5.13.- Regreso al último canal y autoguardado del mismo 14
5.14.- Congelado de la imagen (PAUSA) 14

6.- Menú principal 15
7.- Menú Idioma OSD 15

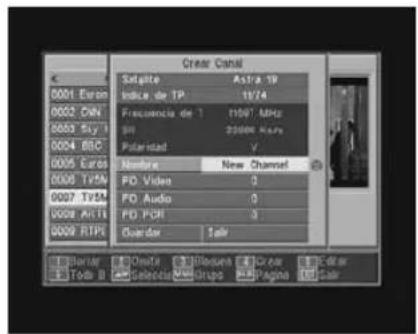

8.- Menú Canal 16

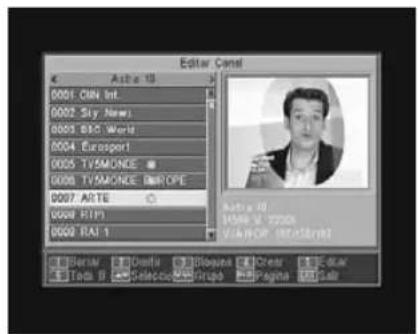

8.1.- Organizar canales 16

9.- Menú Configuración del sistema 19

9.1.- Sistema de TV 19
9.2.- Config. Canal 19
9.3.- Tiempo 20

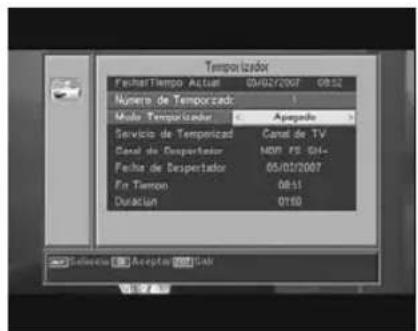

9.4.- Temporizador VCR 20
9.5.- Configuración de OSD 21
9.6.- Bloqueo con Contraseña 22
9.7.- Otro - Modo económico 22

10.- Menú Instalación 23

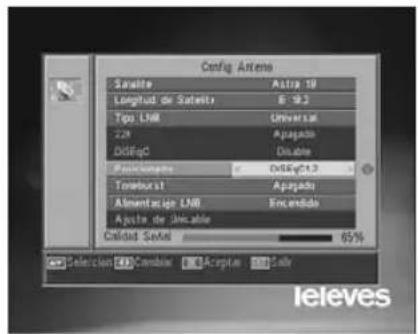

10.1.- Config Antena 23
10.2.- Búsqueda de TP 25
10.3.- Búsqueda Preconf. 26
10.4.- Auto Búsqueda 26

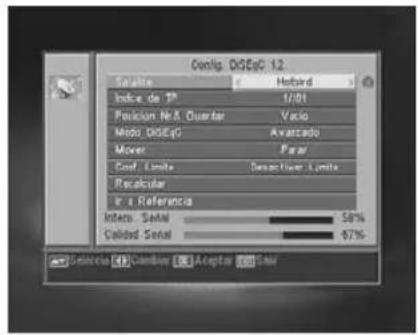

10.5.- Posicionador DiSEqC 1.2 / USALS 27

11.- Menú Herramientas 29

11.1.- Valores por Defecto 29
11.2.- Actualización de Software 29
11.3.-Juegos 30
11.4.- Información 30

Estructura del menú 31

Descripción de conectores 32

Características técnicas 33

Garantía 67

1.- Precauciones

El Receptor que acaba de adquirir ha sido construido conforme las normas internacionales de seguridad. Le aconsejamos que lea atentamente los siguientes consejos de seguridad.

ALIMENTACIÓN:

220 - 240 V\~ 50/60 Hz.

SOBRECARGA:

No sobrecargar las tomas, prolongaciones o adaptadores para evitar el riesgo de incendio o descarga eléctrica.

LÍQUIDOS:

No exponer el Receptor a la caída o salpicaduras de agua.

No situar objetos o recipientes que contengan líquido sobre o en las proximidades del aparato.

PEQUEÑOS OBJETOS:

Evitar la proximidad de pequeños objetos metálicos. Estos podrían entrar por las ranuras de ventilación del Receptor y causar graves daños.

LIMPIEZA:

Desenchufar el Receptor de la red antes de efectuar la limpieza.

Utilizar un paño suave, ligeramente humedecido en agua (sin detergentes) para limpiar el exterior del Receptor.

VENTILACIÓN:

Colocar el Receptor en un lugar bien ventilado con las ranuras al descubierto.

Evitar la exposición al sol o a fuentes de calor.

No colocar encima otros equipos.

CONEXIONES:

Efectúe solamente las conexiones recomendadas para evitar posibles daños.

CONEXIONES AL LNB:

Apague el Receptor antes de conectar o desconectar el LNB.

NO ACTUANDO ASI, PODRÍA DAÑAR EL LNB.

CONEXIÓN AL TV o VCR:

Apague el Receptor antes de conectar o desconectar a un TV o VCR.

NO ACTUANDO ASI, PODRÍA DAÑAR EL TV o VCR.

UBICACIÓN:

Colocar el Receptor en un local interior protegido de descargas, lluvia o sol directo.

Instale el Receptor en posición horizontal.

WARNING

RISK ELECTRICAL SHOCK DO NOT OPEN

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRAR LA TAPA. NO HAY PARTES REPARABLES POR EL USUARIO EN EL INTERIOR. PARA UNA REPARACIÓN, CONSULTE CON UN TÉCNICO CUALIFICADO

Este símbolo indica "voltaje peligroso" dentro del producto que puede presentar un riesgo de descarga eléctrica o daños personales.

Este símbolo indica que existen instrucciones importantes para este producto.

2.- Antes de empezar ...

2.1.- Prefacio

Un Receptor de Satélite Digital es un producto que le permite ver una gran variedad de canales suministrados por un satélite. Este manual de instrucciones explica desde como se instala el Receptor hasta los pasos necesarios que hay que dar para mejorar una serie de prestaciones.

Además este manual explica en detalle una serie de prestaciones solo disponibles en el Receptor, para que usted pueda hacer buen uso de las mismas.

Tanto para la instalación del Receptor como para su correcto uso, asegúrese de leer el manual así como de guardar-lo para futuras consultas.

2.2.- Características generales

• Menú en pantalla de fácil uso.
• 8 Listas de canales favoritos.
• Compatible DiSEqC 1.2 / USALS.
• Compatible con LNB unicable.
• Canal de salida sintetizado PLL, UHF C21 al C69 (por defecto C38).
• Video y audio de alta calidad.
• Señal RGB disponible en el euroconector TV.
• Gestión de canales mediante las opciones de "Mover", "Buscar", "Ordenar", "Editar" .....

• Información de eventos mediante EPG (Electronic Program Guide).

• Función Teletexto

• Subtítulos Estándar/Teletexto
• Transpondedores pre-programados de diferentes satélites.
• Muestra la información de los transpondedores.
• Búsqueda de nuevos transpondedores añadidos.
• Control de acceso.
• Sistema automático de soporte PAL/NTSC.
• Auto guardado del último canal usado y función de auto retorno.

• Modo económico: 60, 120 y 180 min.

• Display de 4 dígitos.

• Mando a distancia.
• Formato Slim-Size
• Función temporizador.
• Función actualización software.
• Función mosaico.
• Función Zoom
• Indicación horaria.
• Juegos
• Bajo consumo

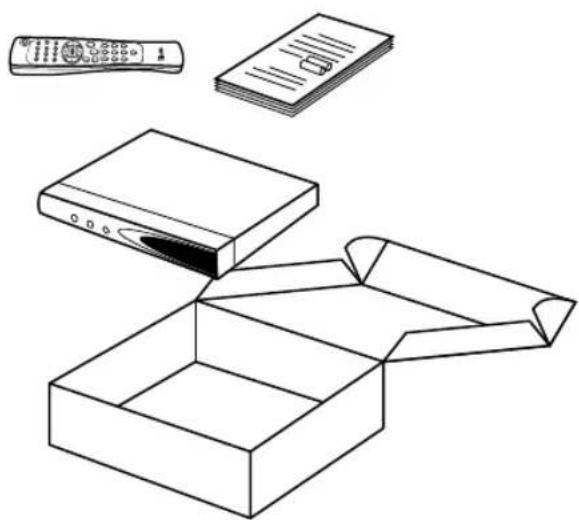

2.3.- Composición

Compruebe que todos los artículos siguientes vienen incluidos en la caja:

1 - Receptor de satélite RSD-7118
1 - Mando a distancia
2 - Pilas tipo "AAA", "LR03" o "AM-4"
-- Manuales de instrucciones

3.- Descripción de paneles y conexiones

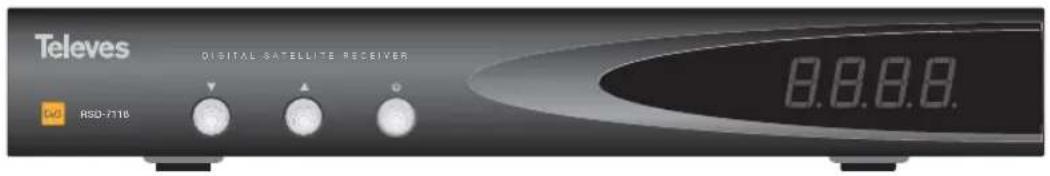

Fig. 1 - Panel Frontal

Tecla Función
⏻	Conmuta entre el modo de funcionamiento normal y standby.
▲	Incrementa un n° de programa.
▼	Disminuye un n° de programa.
Display En	modo normal muestra el n° de canal; en modo STANDBY muestra la hora actual.

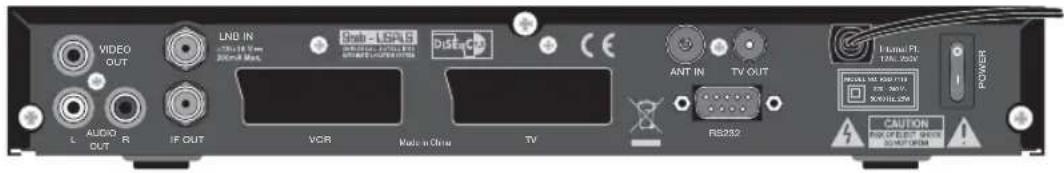

Fig. 2 - Panel Posterior

Nombre	Función
LNB IN Entrada de señal de la antena satélite.
IF OUT Salida de señal de satélite para conectar a otro receptor.
TV	Para conectar un TV mediante Euroconector.
VCR Para conectar un VCR mediante Euroconector.
ANT IN Entrada de señal de la antena terrestre.
TV OUT	Salida de señal RF para conectar a un VCR/TV.
VIDEO Salida de señal de video.
AUDIO R	Salida de audio (Canal derecho).
AUDIO L	Salida de audio (Canal izquierdo).

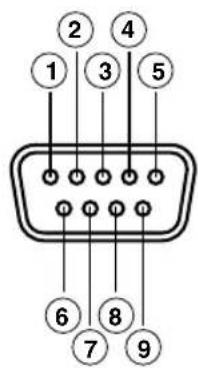

RS232 Conexión a un puerto serie u otro receptor para actualización de software.
POWER	Interruptor encendido/apagado.

Fig. 3 - Mando a distancia

Tecla Función
	Conmuta entre el modo de funcionamiento normal y standby.
TV/SAT Conmuta entre el modo TV y el modo SAT.
TV/月	Conmuta entre canales de TV o RADIO. Conmuta entre Lista TV y Lista Radio.
ZOOM Activa la opción Zoom.
PAUSE	Permite congelar la imagen que se está visualizando. Para continuar visionando, volver a pulsar.
AUDIO Selecciona los diferentes tipos de audio.
EPG Activa la Guía Electrónica de Programas (EPG).
SubT Activa la función subtítulos de un programa, si estos están disponibles.
TEXT Activa el menú Teletexto y los subtítulos (TXT), siempre que esten disponibles.
EXIT Para volver al menú anterior dentro de los menús.
MENU Nos muestra el menú principal en pantalla.
M/P Presenta un mosaico de imágenes en pantalla.
MUTE Suprime el sonido.
V+ / V- Aumenta o disminuye el sonido. Selecciona una opción en el menú.
CH▼/CH▲	Selecciona un n° de canal arriba o abajo. Selecciona una opción en el menú.
OK	Ejecuta la opción seleccionada en el menú o introduce el valor deseado en cualquier modo de entrada En modo normal muestra la lista de canales.
P- / P+ Para desplazarse página a página en la lista de canales.
	Retorna al canal anterior.
FAV	Activa las listas de canales favoritos.
0 ... 9 Selección de un canal para visionar. Entrada directa de datos en el menú.
INFO Muestra información sobre el canal que se está visualizando.
Timer	Muestra la función Temporizador.

Fig. -1-

Fig. -2-

4.- Instalación del equipo

4.1.- Conexiones a realizar

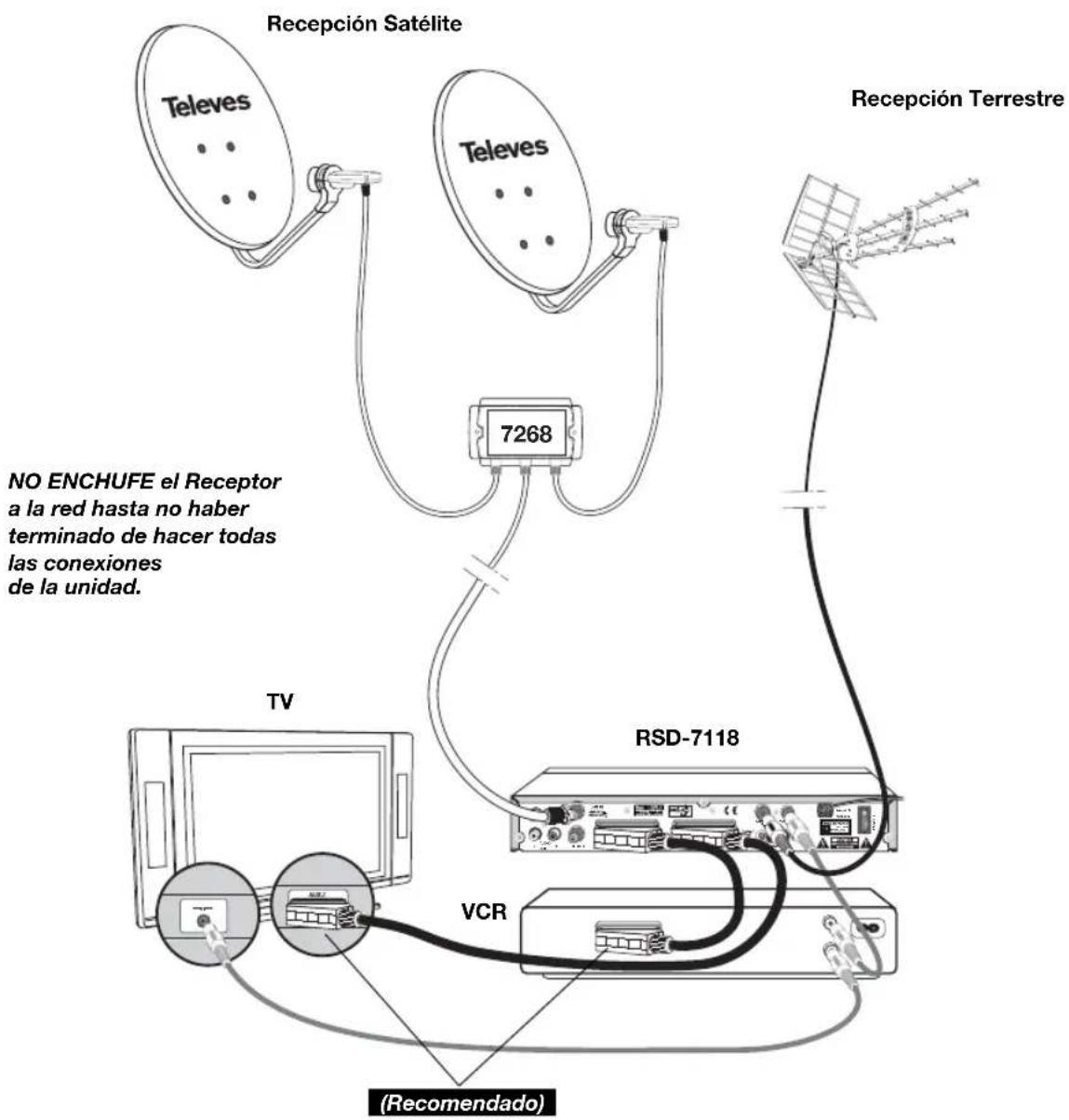

Este apartado explica como se instala el receptor de satélite. Consulte el manual suministrado con el equipo para la instalación del equipo externo, como por ejemplo la antena. Si desea añadir equipamiento nuevo, asegúrese de remitirse a la parte del manual relativa a dicha instalación.

1- Instale la antena y fije la dirección de la misma de forma que esta quede justo enfrente del satélite. Después de esto conecte el cable de la antena al receptor de satélite.
2- Conecte el receptor de satélite al TV y a los demás equipos periféricos.

3- Establezca los elementos del menú del receptor de acuerdo con el TV y los equipos periféricos.

Ahora el receptor está listo para usar.

Nota:
- Todos los cables utilizados para la conexión a los Receptores serán de tipo apantallado.

5.- Funcionamiento básico

Primera instalación

■ Encienda el TV y todos los equipos periféricos conectados al sistema.
■ Encienda el receptor de satélite, pulsando la tecla de encendido ( del receptor o del mando a distancia.
■ Seleccione el idioma mediante las teclas V+/V-. Pulse OK sobre el idioma deseado.
■ La lista de canales predefinida dependerá del idioma seleccionado.

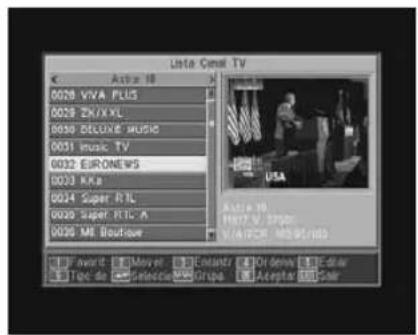

5.1.- Como seleccionar programas

Los canales de TV/Radio se pueden seleccionar usando tanto el mando a distancia como las teclas del receptor.

Presione la tecla para seleccionar el modo de servicio deseado (canales de TV (☐) o canales de radio (☐)). El modo TV viene establecido de fábrica por defecto
■ Pulse la tecla OK cuando esté visualizando un programa. Se muestra entonces en pantalla la Lista general de programas (All Satellite). Si desea que en la lista sólo aparezcan los programas de un determinado satélite, seleccione éste con las teclas V+/V-. A continuación seleccione un programa en la lista con las teclas CH▲/CH▼ y pulse OK para pasar a visualizarlo. También podrá moverse en la lista de canales de diez en diez con las teclas P+/P-.
- Otra manera de seleccionar un programa es cuando ya esté visualizando uno, pulse la tecla CH para seleccionar el siguiente programa, o la tecla CH para seleccionar el programa anterior, tanto en el mando como en el teclado frontal del receptor. Si lo que desea es ir a un programa concreto, teclee el número del mismo mediante el teclado numérico del mando.
El programa seleccionado aparecerá al momento en la pantalla con una pequeña ventana de información.

Esta ventana de información nos muestra la fecha y hora actual. También nos dice si el programa es de TV o de Radio, nos informa también del nombre y de la posición que ocupa el programa en la lista, así como la lista que está seleccionada en este momento (All Satellite, Astra19, Hotbird, ....).

Si el programa dispone de EPG, Teletexto o Subtitulos, muestra las indicaciones "EPG", "TEX" y "SubT", así como la hora y el título del avento actual y del próximo en emisión.

■ Pulsando la tecla INFO, se muestra en pantalla una ventana con toda la información relativa a dicho programa.

En esta ventana, pulsando la tecla 1 (Biper), el receptor emite un pitido indicando el nivel de señal recibido. Cuanto mayor sea el nivel de señal, mas agudo será el pitido.

Para suprimir este pitido vuelva a pulsar la tecla 1 o bien pulse EXIT para salir al modo de visualización normal.

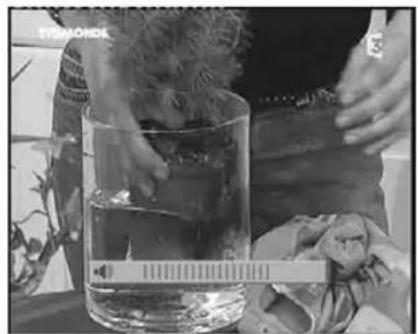

5.2.- Como ajustar el volumen

El volumen puede ser ajustado usando el mando a distancia.

Para aumentar el volumen pulse la tecla V+, y para disminuirlo pulse la tecla V- del mando a distancia.
Los niveles de volumen existentes pueden ser identificados mediante el indicador de nivel de volumen que aparece en pantalla.

5.3.- Supresión del sonido (Mute)

■ Pulse la tecla MUTE para suprimir el sonido de la emisión.
Para devolver el sonido a la misma, pulse la misma tecla una vez más. Se recuperará el sonido con el mismo volumen que antes.
■ Para ajustar el volumen pulse las teclas V+ o V-.

5.4.- Idioma del audio

Algunos canales son transmitidos con varios audios. Esta función depende de si la transmisión incluye esta información en la señal enviada al Receptor.

En el caso de canales de TV los diferentes audios suelen corresponder a distintos idiomas en los que es emitido el canal (p. ej. en el caso del "Euronews" - HOTBIRD, el idioma español se recibe actualmente en el 5° audio).

En cuanto a canales de Radio, cada audio identifica a una emisora diferente (p. ej. el canal "Radio Esp" - ASTRA contiene 10 emisoras de radio españolas - 40 principales, M80, etc...).

■ Pulse la tecla AUDIO para activar el menú que contiene los distintos idiomas de la transmisión.
■ Seleccione el audio deseado de entre los existentes con las teclas V+/V- y pulse OK.
■ Para salir del menú de audio pulse la tecla EXIT o AUDIO.

5.5.- Modos de audio

■ Pulse la tecla AUDIO para activar el menú de audio.
■ Active la opción "Audio Modo" con las teclas CH▲/CH▼.
■ Seleccione el modo de salida del audio deseado de entre los existentes "Estéreo", "Izquierda", "Derecha" y "Mono", con las teclas V+/V-.
Para salir del menú de audio pulse la tecla EXIT o AUDIO.

5.6.- Como usar la Lista de Canales Favoritos

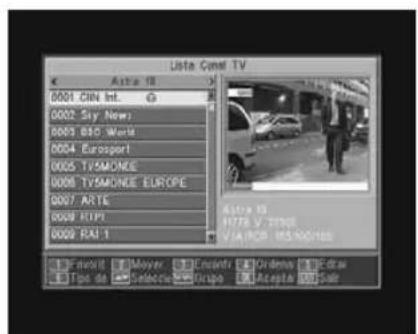

Usted puede seleccionar fácilmente sus canales favoritos de TV o Radio mediante las Listas de Canales Favoritos. Tiene la posibilidad de guardar hasta 8 listas diferentes. En estas listas sólo aparecen los canales de TV o Radio seleccionados de la lista de canales principal.

■ Pulse la tecla para seleccionar la lista de canales de TV o Radio.
■ Visionando un canal de TV o escuchando un canal de Radio, pulse la tecla FAV para acceder a las listas de Canales Favoritos.
Si no hay canales en la lista de favoritos, el menú de favoritos no se muestra en pantalla y aparece el mensaje "No hay canal FAV".

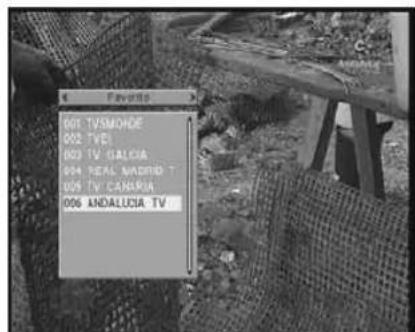

Con las teclas V+/V- seleccione una lista o grupo de canales en la cual se encuentre su programa favorito. Los programas pueden estar agrupados por: Favorito, Deporte, Noticia, Música, Película, Shopping, Educación y Tiempo libre. Si alguno de estos grupos no tiene asignado un programa, no se muestra el grupo.
■ Seleccione cualquier programa de la lista mediante las teclas CH▲/CH▼ y pulse la tecla OK para visualizarlo.
Para volver a la lista general de programas, pulse la tecla OK en modo normal (viendo un programa). Se muestra en pantalla el grupo actual. Mediante las teclas V+/V- seleccione el grupo "All Satellite" y seleccione otro programa pulsando OK.
Para salir de la lista de canales favoritos pulse la tecla EXIT.

Vea el apartado 8.1.- "Organizar canales" de la sección 8.- "Menú Instalación del receptor" para saber como elaborar las Listas de canales Favoritos.

5.7.- Guía Electrónica de Programación (EPG)

El RSD-7118 recibe y almacena la información sobre los canales de TV y Radio en curso. Esta información incluye el horario de la próxima programación en detalle. Esta guía es muy fácil de usar, ya que muestra toda la información en pantalla.

La información que proporciona dicha guía está formada por: n° de programa, nombre del programa, fecha y hora de emisión (hora de inicio y de finalización).

■ Con la tecla puede cambiar de la lista de TV a la de Radio.
■ Presione la tecla EPG mientras esta sintonizando canales de TV o Radio, y accederá a la guía electrónica de programación (EPG).
■ La EPG aparece configurada básicamente en tres apartados.

Uno de ellos es una lista donde aparecen el n° y el nombre de los canales. Con las teclas CH▲/CH▼ puede moverse de un canal a otro.

Inmediatamente a su derecha muestra una pequeña información del evento actual y del próximo.

Finalmente aparece en la parte inferior una ventana donde se muestran las opciones que podemos llevar a cabo en este menú.

■ Pulse la tecla 1 en la ventana EPG para acceder a una lista con todos los eventos que se emiten por ese canal así como su hora de emisión.
Para moverse por los distintos días y horarios de emisión use las teclas V+, V-, CH▲ o CH▼. Si desea información más detallada de un evento en concreto, deberá acceder al submenú "Detalle" pulsando la tecla OK.
- Otra forma de acceder al submenú "Detalle" es pulsando la tecla 2 en la ventana EPG.
Accederá a este submenú donde se muestra una descripción del evento actual. Pulsando la tecla 1 podrá ver esta descripción en forma extendida o resumida. Pulsando la tecla 2 accederá directamente al menú "Temporizador", donde aparece programado un evento con los datos del programa seleccionado. Si está de acuerdo con los datos, pulse la tecla OK para guardarlo.
La información contenida en la guía viene con las señales suministradas por el proveedor. En el caso de que un canal no contenga datos para la información de la guía, en pantalla aparecerá el mensaje "Sin información".
■ Pulse la tecla EXIT o MENU para salir de la EPG y acceder directamente al canal seleccionado.

• Para recibir los horarios de emisión en la guía de una forma correcta, deberá ajustar primero como referencia su HORA LOCAL con referencia al GMT (horario del meridiano de Greenwich) o directamente insertando su hora actual en la opción "Config. Tiempo y Temporizador".
• Cuando definimos la hora a través de la opción GMT, el horario que aparece en la pantalla es suministrado por el proveedor, por lo que a veces estos datos pueden aparecer incorrectos en determinados programas.

5.8.- Función Teletexto

En este menú podrá seleccionar todos los servicios de teletexto proporcionados por el proveedor de servicios. Entre ellos también se encuentran los subtítulos (ver como acceder a ellos en cada canal).

■ Teletexto

Pulse la tecla TEXT del mando para activar el menú Teletexto. Mediante las teclas CH▲/CH▼ seleccione el idioma del teletexto (si hay mas de uno) y pulse OK.

Los servicios de teletexto se visualizarán de la manera habitual.

Incluso si su TV no dispone de descodificador de Teletexto, Ud. podrá visualizarlo en pantalla, ya que el Receptor lo genera automáticamente.

Pulsando la tecla OK del mando, puede hacer que el color de fondo de la página del teletexto sea mas o menos transparente.

Para avanzar o retroceder las páginas de 100 en 100, pulse las teclas V+/V- y para avanzar o retroceder página a página pulse las teclas CH▲CH. ▼

Pulse la tecla TEXT del mando para activar el menú Teletexto. Mediante las teclas V-/V+ seleccione la opción "Subtítulo Teletext" y a continuación con las teclas CH▲/CH▼ seleccione uno de los idiomas disponibles para los subtítulos y pulse OK.

Ahora deberá buscar en las páginas del Teletexto la correspondiente a los subtítulos y éstos comenzarán a verse en la pantalla.

Para salir del menú "Teletexto" pulse la tecla EXIT o TEXT.

NOTA: No todos los proveedores proporcionan este tipo de información. Los canales que disponen de esta función muestran la indicación "TEX" en la ventana de información.

5.9.- Función Subtítulos

El receptor le permite visualizar los subtítulos de un determinado canal, siempre que sean proporcionados por el operador.

■ Pulse la tecla SubT del mando para acceder a la función subtítulos.

■ Dentro de esta opción es necesario seleccionar el idioma con que serán mostrados los subtítulos con las teclas CH▲/CH▼ y confirmar la selección pulsando OK.

Para salir de los "Subtítulos" pulse la tecla EXIT o SubT.

NOTA: Los canales que disponen de esta función muestran la indicación "SubT" en la ventana de información.

Esta función le permite ampliar un área seleccionada en la imagen que se está visionando.

Para activar esta función pulse la tecla ZOOM. Se muestra un pequeño esquema de la pantalla donde se indica el grado de ampliación y la zona que se está mostrando.
Cada vez que pulse la tecla ZOOM, se va ampliando el factor de zoom hasta un máximo de 16 veces.
Para desplazar la zona ampliada por el resto de la imagen use las teclas V+, V-, CH▲ y CH▼.
■ Pulse la tecla EXIT para salir del Zoom.

NOTA: Tenga en cuenta que al ir aumentando el factor de zoom, la calidad de la imagen irá empeorando.

5.11.- Función Mosaico

Esta función le permite visualizar un mosaico de imágenes (conjunto de programas) constituido por 9 pequeñas pantallas.

■ Pulse la tecla M/P para activar esta opción. Una vez mostrado el mosaico en pantalla, es posible escoger un canal para visualizar mediante las teclas V+, V-, CH▲ o CH▼.
■ Pulsando la tecla OK sobre la imagen seleccionada, ésta pasa a mostrarse a pantalla completa.

NOTA: Esta función no permite la visualización de dos programas simultáneamente.

5.12.- Llamada al canal anterior

Si desea ver el último canal que ha estado visionando y no recuerda que n° de canal era, pulse la tecla

5.13.- Regreso al último canal y autoguardado del mismo

En caso de un fallo en el suministro de la energía eléctrica, ya sea por desenchufar el receptor de satélite o por la falta de corriente eléctrica, al enchufar de nuevo el receptor o al volver la corriente eléctrica, el canal de TV/RADIO que estaba sintonizado, aparece en la pantalla con el último Audio seleccionado sin tener que pulsar tecla alguna.

5.14.- Congelado de la imagen

Si desea congelar una imagen en pantalla mientras esté visionando un programa, pulse la tecla PAUSE. Para continuar viendo el programa, vuelva a pulsar la tecla PAUSE.

Tenga en cuenta que al congelar una imagen en pantalla, el canal que estaba visionando continúa con su emisión normalmente, por lo que se perdería lo sucedido durante el tiempo que permanezca la imagen congelada en pantalla.

6.- Menú Principal

■ Pulse la tecla MENU cuando esté visionando un canal y el menú principal aparecerá en la pantalla.
■ Seleccione una de las opciones del menú con las teclas CH▲/CH▼ y presione la tecla OK para ejecutarlo.
■ Pulse la tecla EXIT o MENU para salir del menú principal y regresar al canal de TV o Radio que estaba visionando.

7.- Menú Idioma OSD

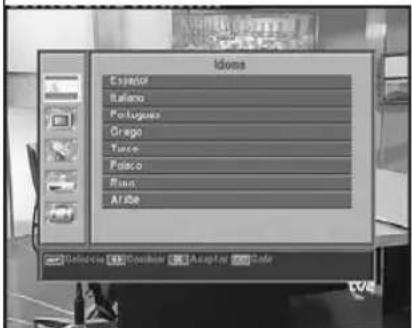

En este menú puede elegir el idioma con que aparecen los menús en pantalla. Los idiomas disponibles en el receptor son: Inglés, Alemán, Francés, Español, Italiano, Portugués, Griego, Turco, Polaco Ruso y Árabe.

■ Pulse la tecla MENU en el mando a distancia para activar el menú principal en su pantalla. La primera opción del menú que aparece seleccionada por defecto es el -Idioma-. Puede observar que aparece el icono de una bandera que corresponde al idioma seleccionado actualmente.

Si desea cambiar ese idioma pulse la tecla OK para acceder a los idiomas. Con las teclas CH▲/CH▼ seleccione el nuevo idioma deseado y pulse OK. Al desplazarse por los distintos idiomas, el menú va mostrando la bandera correspondiente a cada uno.

8.- Menú Canal

8.1.- Organizar Canales

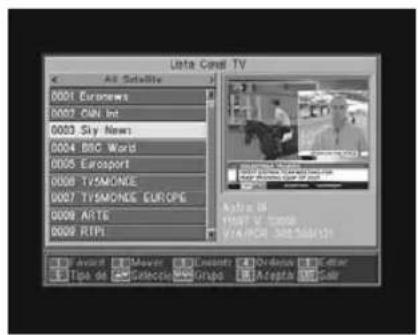

En este menú puede crear/editar la lista de canales favoritos, puede mover, bloquear, borrar y añadir nuevos canales a la lista.

Después de la edición, los restantes canales se fijan automáticamente.

Como el funcionamiento relativo a la edición de canales de Radio es el mismo que el de canales de TV, en este manual solo mostraremos la edición de canales de TV.

Para cambiar de la lista de canales de TV a la de Radio, pulse la tecla TV/月, o acceda a la opción "Lista Canal de Radio" en el menú.

■ Pulse la tecla MENU en el mando a distancia para activar el menú principal en su pantalla.

Con las teclas CH▲/CH▼ sitúese en la opción -Canal- y pulse OK para acceder a este submenú. En este punto puede gestionar las listas de canales de TV o Radio. Puede también borrar todos los canales de la lista.

Seleccione una de las opciones con las teclas CH▲/CH▼ y pulse OK.

Puede acceder a este menú directamente pulsando la tecla OK en modo de visualización normal (viendo un programa).

■ Organizar canales TV o Radio

- Canales favoritos: Seleccione el canal que desea marcar como favorito mediante las teclas CH▲/CH▼ y a continuación pulse la tecla 1. El canal quedará marcado como favorito con la marca ♥

Puede además añadir a la lista de favoritos otros 7 grupos o listas diferenciadas como: "Deporte", "Noticia", "Música", "Película", "Shopping", "Educación" y "Tiempo Libre". Para ello, estando seleccionado el canal deseado en la lista, pulse la tecla 6 y en un menú emergente seleccione el tipo de grupo en al que va a ser ligado.

Pulse la tecla EXIT para regresar al menú anterior. Aparecerá un mensaje de confirmación, donde deberá confirmar si graba los cambios (SI) o si descarta los cambios (NO).

Al incluir un canal en un grupo o tipo, damos de alta este grupo y se mostrará como una lista más cuando se pulse la tecla FAV.

Si no hay ningún canal asignado a la listas, se mostrará el mensaje "No hay canal FAV".

Para salir del menú pulse la tecla EXIT y surguirá un mensaje de confirmación, donde si desea guardar las modificaciones seleccione "SI", o en caso contrario seleccione "NO".

- Mover canales: Si lo que desea es mover un canal de su actual posición en la lista general, seleccione en primer lugar dicho canal en la lista y luego pulse la tecla 2. El canal marcado para mover será marcado con el símbolo

Mediante las teclas CH▲/CH▼ desplace el canal a la nueva posición en la lista y pulse la tecla OK.

Para salir del menú pulse la tecla EXIT y surguirá un mensaje de confirmación, donde si desea guardar las modificaciones seleccione "SI", o en caso contrario seleccione "NO".

- Buscar canales: Si desea ver un canal y no recuerda su posición, puede realizar una búsqueda por nombre. Para ello pulse la tecla 3.

En el teclado que aparece a continuación, comience a escribir el nombre del canal. Al ir completando el nombre, irá limitando el número de canales en la lista. Cuando aparezca en la lista el deseado, sitúe el cursor en la opción "OK" del teclado y pulse la tecla OK.

En la lista "Found Channels" seleccione el canal y finalmente pulse la tecla OK para visualizarlo.

Para salir del menú pulse la tecla EXIT.

- Ordenar canales: Puede hacer que la lista de canales aparezca ordenada por varios criterios. Estos son: "Defecto" (configuración original), "Libre/cifrado", "Bloquear", "Nombre (A-Z)" y "Nombre (Z-A)".

Para ello pulse la tecla 4, y en el menú emergente seleccione uno de los criterios de ordenación mediante las teclas CH▲/CH▼ y pulse OK.

La lista se mostrará en función del criterio seleccionado.

Para salir del menú pulse la tecla EXIT y surguirá un mensaje de confirmación, donde si desea guardar las modificaciones seleccione "SI", o en caso contrario seleccione "NO".

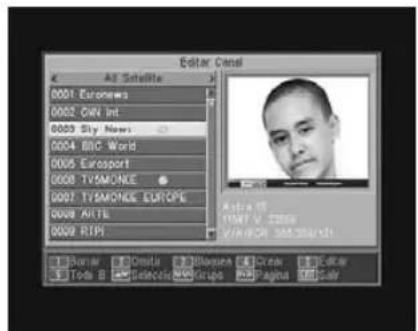

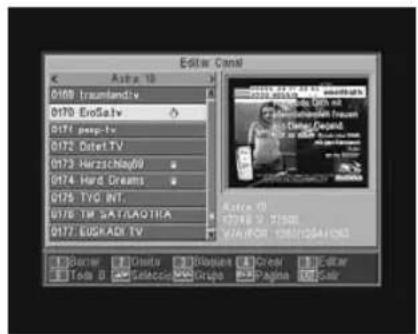

- Editar canales: Esta opción le permite hacer una edición más pormenorizada de la lista de canales.

Para ello pulse la tecla 5. Se le pedirá que introduzca su contraseña para acceder al siguiente submenú.

- Borrar canales:

Para borrar un canal, pulse la tecla 1 sobre el canal elegido, con lo que aparece un símbolo (✗ indicando la nueva condición del mismo. Se pueden seleccionar varios canales para borrar a un tiempo pulsando la tecla 1 sobre cada uno de ellos. Al volver a pulsar la tecla 1 sobre un canal que ya estaba marcado, se elimina la selección y éste no será borrado.

Para suprimir todos los canales de una vez sola, pulse la tecla 6 y todos los canales serán marcados.

Para borrar los canales que hayan sido marcados pulse la tecla EXIT.

Tanto si desea borra un canal, varios o todos, aparece una nueva ventana pidiendo confirmación para borrarlos (SI) o para salir del menú de borrado sin realizar modificaciones (NO).

- Omitir canales:

Para omitir un canal, pulse la tecla 2 sobre el canal elegido, con lo que aparece un símbolo (▲ indicando la nueva condición del mismo. Al volver a pulsar la tecla 2 sobre un canal que ya estaba marcado, se elimina la selección y éste no será omitido.

Para salir del menú pulse la tecla EXIT y surguirá un mensaje de confirmación, donde si desea guardar las modificaciones seleccione "SI", o en caso contrario seleccione "NO".

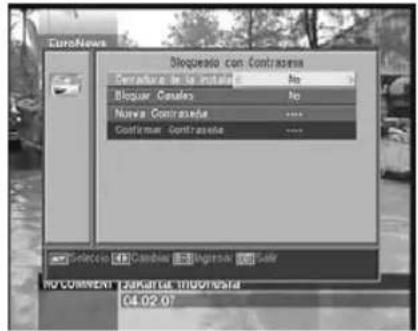

- Bloquear canales:

Para bloquear un canal, pulse la tecla 3 sobre el canal elegido, con lo que aparece un símbolo (indicando la nueva condición del mismo. Si desea desbloquearlo vuelva a pulsar la tecla 3 sobre el canal, con lo que el símbolo desaparece.

El nuevo estado de los canales estará disponible cuando salga de este menú.

Para salir del menú pulse la tecla EXIT. Aparece una nueva ventana pidiendo confirmación para Bloquear (SI) o para salir del menú sin realizar modificaciones (NO).

Para acceder a cualquier canal que esté bloqueado deberá introducir la contraseña, siempre que la opción "Bloquear Canales" en el menú "Bloqueo con Contrasena" esté activada.

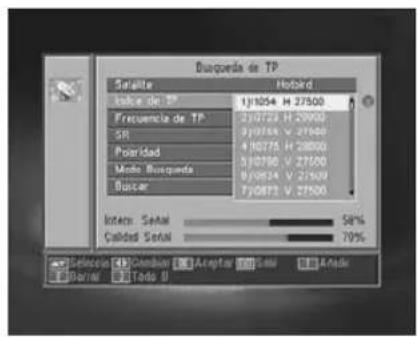

- Crear canales (Búsqueda Manual):

Si lo que desea es implementar un canal de nueva emisión a la lista de canales pero no desea realizar una búsqueda automática, esta opción le permite hacerlo. Para ello deberá conocer los valores del PID Video, PID Audio y PCR del nuevo canal así como los datos de Frecuencia, Velocidad de Símbolo y Polaridad.

Pulse la tecla 4. Aparecerá un nuevo menú donde podrá introducir los valores solicitados para la búsqueda del nuevo canal.

Para desplazarse por las opciones utilice las teclas CH▲/CH▼. Una vez haya introducido todos los valores, seleccione la opción "Guardar" y pulse la tecla OK. El nuevo canal será añadido a la lista.

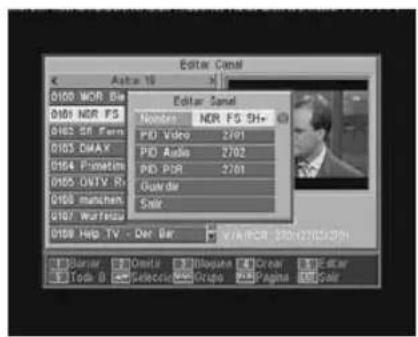

- Editar canal:

Si desea modificar parámetros del canal como el nombre, el PID Audio, el PID Video o bien el PID PCR, puede hacerlo en este menú.

Pulse la tecla 5. Accederá a un submenú donde podrá cambiar el nombre del canal o los valores PID.

Una vez haya introducido todos los valores, seleccione la opción "Guardar" y pulse la tecla OK.

Borrar Todo

Seleccione esta opción en el menú -Canal- con las teclas CH▲/CH▼ y pulse OK.

Se le pedirá que introduzca su contraseña.

Aparece una nueva ventana pidiendo confirmación para Eliminar Todos los Canales (SI) o para salir del menú sin realizar modificaciones (NO).

9.- Configuración del Sistema

9.1.- Sistema de TV

En este menú puede seleccionar el estándar de TV y el tipo de formato para visualizar la pantalla.

■ Modo Pantalla

Esta opción le permite seleccionar la norma o estándar de TV entre los modos: Automático, PAL, PAL-M, PAL-N y NTSC. Seleccione la opción con las teclas V+/V-.

■ Modo Aspecto

El formato de pantalla presenta una relación que puede ser "Auto", "4:3PS", "4:3LB" o "16:9". Si se selecciona 4:3, todos los programas se visualizarán con esta relación de aspecto. Si se selecciona 16:9, el formato de pantalla se ajustará automáticamente según la relación de aspecto del programa a visualizar.

■ Video EUROC.

Esta opción le permite seleccionar el tipo de video, RGB o CVBS, presente en el euroconector TV.

■ Sistema RF

Seleccione el estándar para el canal de salida entre los modos PAL BG, PAL I, PAL DK y NTSC.

Canal RF

Seleccione el número del canal de salida RF que tedrá el receptor con las teclas V+/V-. Los posibles valores son C21 ... C69). En la configuración por defecto, el canal de salida es el C38 (PAL G).

9.2.- Config. Canal

En este menú puede configurar el canal de comienzo ante un fallo de energía.

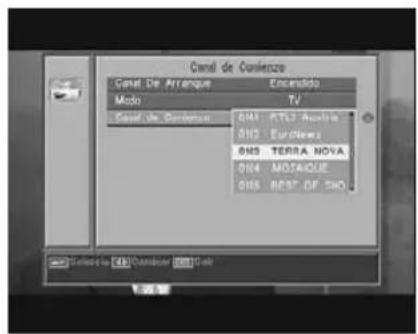

■ Canal de comienzo

Pulse la tecla OK sobre la opción "Canal de Comienzo". Active la opción (Encendido) mediante las teclas V+/V-. Seleccione el modo TV o Radio y a continuación el canal de comienzo.

Para salir del menú pulse la tecla EXIT.

Nota: Si no hay un canal seleccionado en esta opción, el receptor arrancará en el último programa seleccionado.

9.3.- Tiempo

El receptor dispone de un Reloj para indicar la hora. Este Reloj se ajusta automáticamente con la información suministrada por el proveedor de servicios en la propia señal de satélite, no obstante también podrá definir la fecha y la hora sin recurrir a la opción GMT.

El proveedor de servicios envía dos tipos de información horaria, una relativa a la hora actual (para ser visualizada en el Reloj) y otra informando de los horarios de emisión de los distintos eventos (que es la utilizada en la EPG).

Ambos tipos de información horaria son enviados en formato GMT, por lo que Ud. deberá ajustar el Receptor introduciendo el offset de la zona horaria de su país en esta opción.

■ Seleccione la opción "Tiempo" en el menú "Config. Tiempo y Temporizador" y pulse la tecla OK.

■ Active la opción "Uso GMT" (Encendido).

Mediante las teclas V+/V- indique si lo que desea es aumentar (+) o disminuir (-) a la hora GMT el tiempo de complementación en fracciones de 30 minutos.

Si desea definir la hora de forma independiente de la opción GMT, deberá desactivar esta opción y podrá editar la fecha y hora.

■ Con la opción "Mostrar Tiempo" activada, se muestra de forma permanente la hora actual en pantalla.

■ Pulse la tecla EXIT para salir del menú y memorizar los datos.

NOTA: No todos los proveedores proporcionan este tipo de información

9.4.- Temporizador VCR

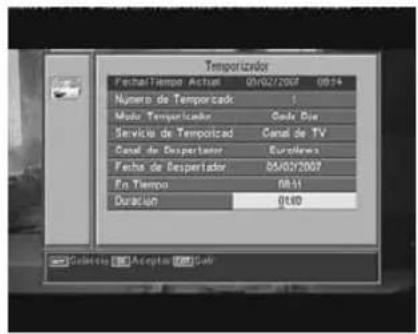

El receptor dispone de un temporizador para el encendido y apagado automático del mismo a una hora predeterminada. Consta de 8 posiciones, en las cuáles puede programar otros tantos eventos. Solo tiene que introducir los siguientes datos.

Por defecto, el cursor aparecerá siempre sobre el primer número de temporizador libre. Si no hay ningún evento programado, se sitúa en el número 1.

- Número.- Seleccione uno de los 8 eventos disponibles mediante las teclas V+/V-.

- Modo.- Por defecto aparece en modo "Apagado". Puede seleccionar otros modos como "Una vez" (una sola vez), "Cada Día" (todos los días), "Cada Semana" (una vez a la semana), "Cada Mes" (una vez al mes) o bien "Cada Año" (una vez al año). La selección se realiza pulsando las teclas V+/V-.

• Servicio.- Seleccione el tipo de servicio que quiere realizar con el Temporizador. Puede seleccionar un programa de TV, un programa de Radio o bien que muestre un Mensaje o recordatorio. La selección se realiza pulsando las teclas V+/V-.

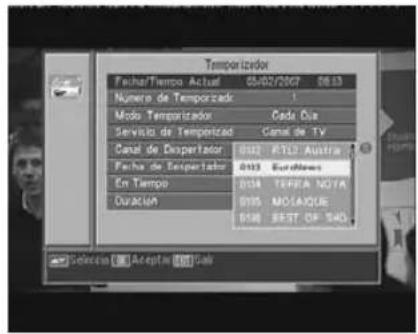

• Canal.- Seleccione el canal que desea para el Temporizador. Para ello pulse la tecla OK en esta opción y luego mediante las teclas CH▲, CH▼, V+ o V-, seleccione el canal de la lista emergente. Confirme la selección del canal pulsando nuevamente la tecla OK.
• Mensaje.- Seleccione el mensaje con el que desea que se active el receptor entre las opciones "Cumpleaños", "Aniversario" o "General" mediante las teclas V+/V-.

Esta opción solo estará disponible si selecciona la opción "Mensaje" en el apartado "Servicio".

• Fecha.- Por defecto aparece la fecha actual. Puede modificar esta fecha con el teclado numérico (0 .. 9) del mando.
• En Tiempo.- Por defecto aparece la hora actual. Mediante el teclado numérico (0 .. 9) introduzca la hora de inicio del evento.
• Duración.- Mediante el teclado (0 .. 9) numérico introduzca el tiempo estimado de duración del evento.

■ Repita los mismos pasos si desea programar otros eventos.
Si lo que desea es eliminar alguno de estos eventos, puede hacerlo situándose en el número de éste y luego en la opción "Modo" seleccionar la opción "Apagado".
Para memorizar los datos y salir del menú pulse la tecla EXIT.

9.5.- Configuración de OSD

■ Fuera de Tiempo OSD

Le permite definir el tiempo de duración de la ventana de información (entre 1 y 10 segundos).

La selección se realiza pulsando las teclas V+/V-.

■ Transparencia OSD

Le permite definir el grado de transparencia del menú en una escala entre 10%, 20%, 30%, 40% y Apagado.

La selección se realiza pulsando las teclas V+/V-.

Esta opción le permite recuperar la configuración original del OSD. Para ello pulse la tecla OK sobre esta opción.

■ Para salir del menú pulse la tecla EXIT.

9.6.- Bloqueado con Contraseña

La contraseña está formada por 4 números, los cuáles nunca aparecerán visibles en la pantalla.

Cuando seleccione en el menú alguna de las opciones que implique el uso del código secreto (acceso a canales bloqueados, modificar lista de canales, etc.) en la pantalla aparecerá el mensaje "Ingresar Contraseña", indicándole que teclee su contraseña.

En el caso de que la contraseña introducida sea incorrecta, no se le permitirá el acceso.

■ Cerradura de la instalación

Si desea proteger los datos e informaciones relativas a su instalación deberá activar esta función seleccionando la opción "Si" con las teclas V+/V-.

■ Bloquear canales

Si desea bloquear el acceso de niños a algunos canales deberá activar esta función seleccionando la opción "Si" con las teclas V+/V-.

Esta opción se encuentra activada por defecto.

■ Cambiar contraseña

Esta opción le permite cambiar la contraseña predefinida.

Introduzca una nueva contraseña mediante el teclado numérico (0 ... 9) del mando.

A continuación confirme la nueva contraseña volviendo a introducirla.

A partir de este momento, deberá utilizar siempre el nuevo código cuando ésta le sea requerido.

NOTA: La contraseña por defecto predefinida en fábrica es: 0 0 0 0

Una vez modificada la contraseña, guárdela en lugar seguro.

9.7.- Otros

■ Modo Económico

Esta opción le permite ahorrar energía, porque una vez que se encuentre activa, coloca el receptor en modo Standby cuando pasen 60, 120 o 180 minutos sin acceder acceder a ninguna función del receptor durante ese tiempo.

Por defecto se encuentra activa (180 minutos), sin embargo es posible desactivarla seleccionando la opción "Desactivado".

10.- Menú Instalación

10.1.- Config Antena

Este menú le permite configurar el receptor de acuerdo a su instalación.

Acceda al menú pulsando la tecla OK sobre la opción "Instalación" del menú principal.

Las teclas CH▲/CH ▼ permiten mover el cursor arriba y abajo dentro del menú, mientras las teclas V+/V- permiten seleccionar las opciones disponibles.

Satélite

Seleccione uno de los satélites que aparecen pre-programados en el receptor mediante las teclas V+/V- o pulsando la tecla OK para activar el menú emergente y poder así seleccionar el satélite fácilmente.

Pulsando la tecla 1 se activa un teclado donde puede cambiar el nombre del satélite seleccionado.

Pulsando la tecla 2 puede añadir un nuevo satélite, debiendo introducir todos los datos necesarios para su correcto funcionamiento, tal como se indica en los siguientes pasos.

Pulsando la tecla 3 se borra el satélite seleccionado. Se le pedirá confirmación para el borrado.

■ Longitud de Satélite

Introduzca la longitud en grados (3 dígitos) en la que se encuentra el satélite mediante el teclado numérico. Con las teclas V+/V- podrá indicar si la posición es Este u Oeste.

■ Tipo de LNB

Indique si el LNB colocado en la antena es "Universal", "Unicable", "Banda C" o "Usuario" mediante las teclas V+/V-.

También se puede editar la frecuencia para el LNB pulsando la tecla OK sobre esta opción. En el menú emergente y con la teclas V+/V- seleccionamos otros valores para la frecuencia del LNB.

22KHz

Para activar o desactivar el Tono de 22 KHz. Si ha seleccionado un LNB Universal en el apartado anterior, esta opción no estará disponible.

DiSEqC

Seleccione una de las opciones "Desactivado", "A", "B", "C" o "D". Para ello pulse la tecla OK para activar el menú emergente y poder así seleccionar la entrada correcta.

Si está seleccionada una de las entradas, la opción "Posicionador" no estará disponible.

Con la opción "Toneburst" activa, las entradas a seleccionar son "A" y "B".

■ Posicionador

Seleccione una de las opciones "Ninguno", "DiSEqC1.2" o "USALS" para el posicionador con las teclas V+/V-.

Pulsando la tecla OK sobre cada una de las dos opciones de Polarizador, accedemos a un submenú donde podremos configurar cada una de las opciones. Ver apdos. "Conf. DiSEqC 1.2" y "USALS - DiSEqC 1.3".

Esta opción (Posicionador) no estará disponible cuando las opciones "DiSEqC" y "Toneburst" se encuentren activas.

■ Toneburst

Active o desactive la función Toneburst con las teclas V+/V-.

Si activa esta función, la opción "Posicionador" no estará disponible y la opción DiSEqC pasará a tener disponibles las entradas "A" y "B".

Tensión LNB

Seleccione una de las opciones "Encendido" o "Apagado" para alimentar el LNB.

Ajuste de Unicable:

Seleccione la frecuencia de cada uno de los canales de FI.

10.2.- Búsqueda de TP

Este menú le permite efectuar una búsqueda en un determinado transpondedor perteneciente a una lista de transpondedores o bien añadir nuevos transpondedores a la lista.

Satélite

Seleccione uno de los satélites que aparecen pre-programados en el receptor mediante las teclas V+/V- o pulsando la tecla OK para activar el menú emergente.

■ Indice TP

Seleccione un transpondedor de la lista de transpondedores o añada uno nuevo.

Para añadir un nuevo transpondedor pulse la tecla 1 del mando (Añadir) y rellene los campos: Frecuencia, Velocidad de Símbolo, Polaridad y Modo de búsqueda. Finalmente sitúese en la opción "Buscar" y pulse la tecla OK.

Comenzará entonces la búsqueda de canales pertenecientes a este transpondedor. Los canales encontrados serán añadidos a la lista.

Si lo que desea es borrar el transpondedor seleccionado pulse la tecla 2 del mando (Borrar) y confirme la selección pulsando OK.

Para borrar todos los transpondedores, pulse la tecla 3. Deberá confirmar el borrado en una ventana emergente (SI) o bien descartar el cambio (NO).

Frecuencia

Mediante el teclado numérico introduzca la frecuencia correspondiente a ese transpondedor.

SR

Mediante el teclado numérico introduzca la Velocidad de Símbolo correspondiente a ese transpondedor.

Polaridad

Mediante las teclas V+/V- indique el tipo de polaridad correspondiente al transpondedor (H o V).

■ Modo Búsqueda

Seleccione el tipo de búsqueda a realizar entre: "Todo" (todos los canales del satélite) o "Gratis" (los canales que emiten en abierto).

- Buscar

Pulse la tecla OK en esta opción para comenzar la búsqueda de canales en el transpondedor.

Como orientación dispone de dos indicadores "Intens. Señal" y "Calidad Señal", que le informan de la existencia de señal así como de la potencia de la misma.

10.3.- Búsqueda Preconf.

Para realizar la búsqueda de canales pertenecientes a los transpondedores programados por defecto en su receptor, pulse la tecla OK sobre la opción - Búsqueda Preconf- en el menú "Instalación".

Las opciones a seleccionar son:

Satélite

Para seleccionar uno de los satélites use las teclas V+/V-, o bien pulse OK para activar el menú emergente.

■ Modo Búsqueda

Indique si lo que desea es buscar todos los canales del satélite (todo) o sólo los que emitan en abierto (Gratis) durante el barrido del satélite.

■ Buscar Canal

Seleccione el tipo de canales a buscar entre "Canales TV", "Canales Radio" o Canales TV + Radio".

- Buscar

Pulse la tecla OK en esta opción para comenzar la búsqueda de canales en los transpondedores programados para ese satélite. Los canales encontrados serán añadidos a la lista.

Si desea detener el proceso de búsqueda antes de su finalización, deberá pulsar la tecla EXIT del mando.

10.4.- Auto Búsqueda

Para realizar la búsqueda de todos los canales ofrecidos por cualquiera de los satélites de su instalación, pulse la tecla OK sobre la opción -Auto Búsqueda- en el menú "Instalación".

Las opciones a seleccionar son las mismas que en el punto anterior.

Al pulsar la tecla OK en la opción "Buscar" comenzará la búsqueda de todos los canales disponibles en el satélite seleccionado.

Si desea detener el proceso de búsqueda antes de su finalización, deberá pulsar la tecla EXIT del mando.

10.5.- Posicionador DiSEqC 1.2/USALS

Pulsando la tecla OK sobre cada una de las opciones "DiSEqC 1.2" o "USALS" en la opción "Posicionador" del menú "Config Antena", entramos en el entorno para el posicionado del disco de cada opción.

DiSEqC 1.2

Este menú le permite variar la orientación de la antena móvil para seleccionar nuevas posiciones orbitales de los distintos satélites o bien corregir la posición de satélites ya memorizados.

- Satélite

Debemos definir los satélites que vamos a utilizar. Para ello seleccione uno mediante las teclas V+/V-, o bien pulse OK para activar el menú emergente.

- Indice de TP

Especifique un transpondedor sobre el que actuar usando para ello las teclas V+/V-.

- Posición Nr. & Guardar

Cada satélite tendrá un número de posición distinto. Dispone de 60 posiciones. Asigne un n° de posición al satélite definido.

- Modo DiSEqC

Seleccione un modo DiSEqC entre los modos "Usuario", "Ir a X", "Instalador" y "Avanzado".

- Mover

Moverá la antena al Este u Oeste con las teclas V+/V-. Cada pulsación de la tecla equivale a mover la antena un paso. Si mantiene pulsada la tecla, el giro será constante.

- Conf. Límite (modo Avanzado)

Los límites son posiciones que limitan el giro de la antena en ambos extremos del arco. Dispone de un límite al Este y otro al Oeste.

Para establecer los límites, después de la memorización de las posiciones orbitales, seleccione el límite a fijar (este u oeste) con las teclas V+/V-.

Suba a la opción "Mover" y con las teclas V+/V- mueva el disco hasta establecer el límite.

Vuelva a la opción "Conf. Límite", seleccione el otro límite y proceda de la misma forma que para el anterior.

La opción "Desactivar Límite" deshabilita el uso de los límites. Si no utiliza los límites corre el riesgo de dañar físicamente elementos del motor o la antena.

- Recalcular (modo Avanzado)

Ordena todas las posiciones después de incluir las nuevas o eliminar alguna existente.

- Ir a Referencia (modo avanzado)

Dirige el apuntamiento de la antena al Sur (0°).

■ USALS - DiSEqC 1.3

Este menú le permite la orientación de la antena móvil a un satélite de forma automática conociendo tan solo la posición orbital del satélite y la posición exacta (longitud / latitud) en la que Ud. se encuentra.

- Satélite

Debemos definir los satélites que vamos a utilizar. Para ello seleccione uno mediante las teclas V+/V-, o bien pulse OK para activar el menú emergente.

- Indice de TP

Especifique un transpondedor sobre el que actuar usando para ello las teclas V+/V-, o bien pulse OK para activar el menú emergente.

- Local

Pulse la tecla OK para activar el menú emergente. Seleccione una de las capitales de la lista si se encuentra en una de ellas. Si su ubicación es otra, seleccione la opción "Manual" e introduzca su posición exacta (Longitud y Latitud) en grados. Teclee la posición en el teclado numérico (4 dígitos). A continuación pulse las teclas V+/V- para indicar si la Longitud es Este u Oeste y también si la Latitud es Norte o Sur.

- Mover

Moverá la antena al Este u Oeste con las teclas V+/V-. Cada pulsación de la tecla equivale a mover la antena un paso. Si mantiene pulsada la tecla, el giro será constante.

- Conf. Límite

Los límites son posiciones que limitan el giro de la antena en ambos extremos del arco. Dispone de un límite al Este y otro al Oeste.

Para establecer los límites, después de la memorización de las posiciones orbitales, seleccione el límite a fijar (este u oeste) con las teclas V+/V-.

Suba a la opción "Mover" y con las teclas V+/V- mueva el disco hasta establecer el límite.

Vuelva a la opción "Conf. Límite", seleccione el otro límite y proceda de la misma forma que para el anterior.

La opción "Desactivar Límite" deshabilita el uso de los límites. Si no utiliza los límites corre el riesgo de dañar físicamente elementos del motor o la antena.

- Ir a Referencia

Dirige el apuntamiento de la antena al Sur (0°).

Una barra en la parte inferior nos indica el nivel de señal disponible en el transpondedor.

11.- Menú Herramientas

11.1.- Valores Defecto

Esta función cambiará todos los parámetros introducidos por aquellos pre-establecidos en fábrica por defecto.

Si desea devolver su receptor al estado original de fábrica, seleccione la opción "Valores Defecto" y pulse la tecla OK. Se le pedirá que teclee su contraseña para efectuar la operación.
En la pantalla aparecerá un mensaje de aviso. Para aceptar pulse OK sobre la opción "SI".

Aviso: Siempre que ejecute la función "Valores Defecto", todos los datos e informaciones introducidas por el usuario serán automáticamente borradas y sustituidas por las configuraciones predefinidas en Fábrica.

Después de efectuar la función "Valores Defecto", es necesario apagar y encender el receptor en el interruptor del panel trasero para que este restablezca todas sus funciones.

11.2.- Actualización de Software

Si desea tener el mismo software y la misma lista de canales en varios receptores, puede hacer un duplicado del mismo (volcado entre receptores) simplemente disponiendo de un cable RS-232 "Null Modem" (hembra-hembra).

Después de conectar ambos receprtores a través del cable RS 232, deberá seguir las siguientes instrucciones.

■ Encienda mediante el interruptor trasero el receptor definido como "Master" (receptor que posee el software y el listado de canales a transferir).
■ Acceda a la opción "Actualización de Software" y pulse la tecla OK para iniciar la comunicación.
■ Encienda ahora mediante el interruptor trasero el receptor definido como "Slave" (receptor que desea actualizar).
La actualización llevará unos minutos. Por favor, espere.
■ Una vez finalizado el proceso de transferencia, deberá apagar y encender el receptor actualizado para iniciar la nueva configuración.

Nota: Una vez efectuada la opción "Valores Defecto" en el receptor "Slave", este pierde la lista de canales actual, adoptando la lista de canales que se encuentra por defecto en el receptor principal (Master).

11.3.- Juegos

En este menú puede seleccionar uno de los tres juegos disponibles en el receptor:

• Tetris
• Serpiente
• Othello

■ Seleccione uno de los juegos disponibles mediante las teclas CH▲ o CH▼ pulse OK.
Para jugar siga las indicaciones que aparecen en pantalla.
■ Para salir del juego en cualquier momento pulse la tecla EXIT.

11.4.- Información

Esta opción muestra una ventana en pantalla con información del receptor.

Para activar este menú pulse la tecla OK sobre la opción "Información" del menú -Herramientas-.
■ Pulse la tecla MENU o EXIT para salir del menú.

Descripción de conectores

Euroconectores (SCART)

PIN TV VCR

1 Salida audio (D) Salida audio (D)
2 N/C Entrada audio (D)
3 Salida audio (I) Salida audio (I)
4 Masa audio Masa audio
5 Masa azul Masa
6 N/C Entrada audio (I)
7 Salida azul N/C
8 Tens. conmutac. Tens. conmutac.
9 Masa verde Masa
10 N/C N/C
11 Salida verde N/C
12 N/C N/C
13 Masa rojo Masa
14 Masa "Fast Blanking" Masa "Fast Blanking"
15 Salida rojo N/C
16 Salida "Fast Blanking" Entrada "Fast Blanking"
17 Masa video Masa video
18 Masa video Masa video
19 Salida video Salida video
20 N/C Entrada video
21 Masa Masa

RS 232C

PIN Descripción

1 N/C

2 RXD (Entrada de datos)

3 TXD (Salida de datos)

4 N/C

5 Masa

6 N/C

7 N/C

8 N/C

9 N/C

Características técnicas

Sistema totalmente compatible con normas DVB

Descodificador de video

Velocidad de proceso hasta 15Mbits/s

Formato de video 4:3, 16:9

Descodificador de audio

MPEG-1 layer I & II (Musicam Audio)

Mono, Dual, Estéreo, "Joint Stereo"

Recursos del sistema

Memoria RAM 2 Mbyte

Memoria Flash 2 Mbyte

Gráficos 720 x 576 (PAL)

720 x 480 (NTSC)

Entrada LNB / sintonizador

Conector 2 x tipo "F"

Frecuencia de entrada 950 - 2150 MHz

Alimentación LNB 13/18V, max. 300 mA

Conmutación de banda Tono 22 KHz

Conmutación DiSEqC Versión 1.0, Tone Burst A/B

Posicionador DiSEqC 1.2 / USALS

Demodulación QPSK

Velocidad de símbolo 2 - 45 Msps

Cubre las bandas C y Ku

Cubre SCPC y MCPC

Compatible con la tecnología Unicable

Modulador RF

Salida UHF

PAL BG C21 a C69 (C38 por defecto)

Nivel de salida 71 ±4 dB

Conectores Ent/Sal.

CEI hembra/macho

Euroconector TV

RGB, CVBS, Audio L/R

Euroconector VCR

CVBS (entrada/salida), Audio L/R (entrada/salida)

Salida de audio Hi-Fi

Interfaze de datos serie

Conector 9-pin D-sub

Señales

RS232 max.19,2K baud

Conectores totales

2 x entrada LNB (tipo F)

2 x conector CEI (entrada/salida RF)

2 x euroconectores (TV/VCR)

3 x jacks RCA (VIDEO, AUDIO L/R)

1 x RS232 (9-pin D-sub)

Alimentación

220 - 240V\~, 50/60 Hz

Consumo máximo

25 W

Consumo Standby

<1 W

Medidas

280 x 165 x 43 mm

Peso aprox.

1,3 Kg

ÍNDEX Pág.

1.- Safety measures 36
2.- Before starting 37

2.1.- Preface 37
2.2.- General features 37
2.3.-Composition 37

7.- OSD Language Menu 47

8.- Channel Menu 48

8.1.- Channel organizer 48

9.- System Setup menu 51

9.1.- TV System 51
9.2.- Channel setup 51
9.3.-Time 52
9.4.-VCR timer 52
9.5.- OSD Setting 53
9.6.- Blocking with password 54
9.7.- Other - Auto Shut Down 54

10.- Installation Menu 55

10.1.- Antenna Setting 55
10.2.- TP scan 57
10.3.- Preconf. scan.... 58
10.4.- Auto-scan 58
10.5.- DiSEqC 1.2 / USALS Positioner 59

11.- Tools Menu 61

11.1.- Default values 61
11.2.- Software updating 61
11.3.-Games 62
11.4.- Information 62

Menu structure 63

Connectors description 64

2.- Before you start

2.1.- Preface

2.2.- General Features

5.10.- ZOOM Function

7.- OSD Language Menu

Televés S.A. ofrece una garantía de dos años calculados a partir de la fecha de compra para los países de la UE. En los países no miembros de la UE se aplica la garantía legal que está en vigor en el momento de la venta. Conserve la factura de compra para determinar esta fecha.

Durante el período de garantía, Televés S.A. se hace cargo de los fallos producidos por defecto del material o de fabricación. Televés S.A. cumple la garantía reparando o sustituyendo el equipo defectuoso.

No están incluidos en la garantía los daños provocados por uso indebido, desgaste, manipulación por terceros, catástrofes o cualquier causa ajena al control de Televés S.A.

Guarantee

Oficinas Centrales / Head Office

• Delegaciones / Subsidiaries

Sucursales / Distributors

Para conocer nuestra red de sucursales en el mundo, le rogamos consulte en nuestra pagina web Please visit Televés web site to find your nearest Official Distributor

Televes
