Elite Shark CM100 - Boîtier d'ordinateur Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur
Marque	Sharkoon
Modèle	Elite Shark CM100
Facteur de forme	Micro-ATX
Dimensions (L x P x H)	44,0 x 23,2 x 44,8 cm
Slots d'expansion	5
Baies de disque 3,5"	2
Baies de disque 2,5"	3
Compatibilité carte mère	Mini-ITX, Micro-ATX (BTF)
Longueur max. carte graphique	40,0 cm
Hauteur max. refroidisseur CPU	17,3 cm
Longueur max. bloc d'alimentation	18,3 cm (30,0 cm avec rack retiré)
Ports panneau avant	1x USB 3.2 Gen 2 Type-C, 2x USB 3.0, 1x audio jack TRRS
Contrôle RGB	Adressable, 22 modes manuels, compatible ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync, Gigabyte RGB Fusion Ready
Broche RGB	5V-D-coded-G
Ventilateurs pré-installés	1x 120 mm PWM ARGB à l'arrière, 2x 120 mm PWM ARGB sur le côté, 1x 120 mm PWM ARGB en bas
Emplacements ventilateurs supplémentaires	Haut: 3x 120 mm ou 2x 140 mm ou radiateur; Bas: 2x 120 mm (en option)
Concentrateur PWM	5 ports
Panneau latéral	Verre trempé
Revêtement intérieur	Oui
Système de gestion des câbles	Oui
Filtres anti-poussière	Amovibles
Contenu de l'emballage	ELITE SHARK CM100, kit d'accessoires

FOIRE AUX QUESTIONS - Elite Shark CM100 Sharkoon

Comment installer un disque dur de 3,5 pouces ?

Les disques durs de 3,5" se montent dans les baies dédiées situées dans la cage inférieure. Retirez le filtre anti-poussière si nécessaire, puis faites glisser le disque dans la baie et fixez-le avec les vis fournies.

Comment installer un SSD de 2,5 pouces ?

Les SSD de 2,5" peuvent être installés sur les supports situés à l'arrière du plateau de la carte mère ou dans la cage inférieure. Utilisez les vis fournies pour fixer le SSD sur les emplacements prévus.

Comment contrôler l'éclairage RGB manuellement ?

Appuyez sur le bouton reset pendant 2 secondes pour éteindre les LED. Pour allumer les LED, appuyez sur le bouton reset. Vous pouvez basculer entre 22 modes d'éclairage en appuyant brièvement sur le bouton.

Quel est le format de carte mère compatible ?

Le boîtier accepte les cartes mères aux formats Mini-ITX et Micro-ATX (y compris les modèles BTF).

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 40,0 cm. Notez qu'une carte de plus de 25 cm peut limiter l'installation du radiateur sur le panneau latéral.

Comment installer un radiateur de watercooling ?

Vous pouvez installer un radiateur de watercooling en haut (max 3x120 mm ou 2x140 mm, hauteur max 5,5 cm ventilateurs inclus) ou sur le panneau latéral (2x120 mm). Pour le haut, fixez le radiateur sous le panneau supérieur ; pour le côté, installez-le à l'emplacement des ventilateurs latéraux.

Le boîtier est-il livré avec des ventilateurs ?

Oui, il est livré avec 4 ventilateurs PWM ARGB de 120 mm : 1 à l'arrière, 2 sur le côté et 1 en bas. Des emplacements supplémentaires sont disponibles en haut (3x120 mm ou 2x140 mm) et en bas (2x120 mm en option).

Comment brancher le concentrateur PWM ?

Connectez le concentrateur PWM à un en-tête PWM de la carte mère. Il dispose de 5 ports pour ventilateurs PWM. Le câble RGB du concentrateur se branche sur un en-tête RGB 5V adressable de la carte mère ou sur le connecteur du boîtier pour le contrôle manuel.

Que faire en cas de bords tranchants ?

Portez des gants de sécurité lors de l'installation du matériel pour éviter les coupures. Faites attention aux bords tranchants et aux ouvertures.

Comment nettoyer les filtres anti-poussière ?

Les filtres anti-poussière sont amovibles. Retirez-les délicatement du boîtier (par exemple en les faisant glisser) et lavez-les à l'eau tiède savonneuse. Laissez-les sécher complètement avant de les remettre en place.

MODE D'EMPLOI Elite Shark CM100 Sharkoon

\section*{Caracteristiques générales:}

Facteur de forme: Micro-ATX
Slots d'expansion: 5
Revêtement interieur:	✓
Support carte graphique:	✓
Installation sans montage des péripériques:	✓
Système de gestion des cables:	✓
Panneau létéric:	Verre trempé
Versions en couleur: Noir
Dimensions (L x P x H): 44,0 x 23,2 x 44,8 cm
Compatibilité RVB:
Type: Adressable
Ports: 5
Contrôle manuel: 22 modes
Compatibilité carte mère:	ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync, Gigabyte RGB Fusion Ready

Broche RVB: 5V-D-coded-G

Baires maximum:

3,5": 2

2,5":3

1/0:

Type-C (USB 3.2 Gen 2): 1

USB 3.0 (supérieur): 2

Audio (supérieur): (Prise jack TRRS)

Configuration des ventilateurs:

Panneau arrêté:	1x ventilateur PWM ARVB de 120 mm (pré-installé)
Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
Panneau létral:	2x ventilateur PWM ARVB de 120 mm (pré-installé) ou radiateur (en option)
Panneau inférieur:	1x ventilateur PWM ARVB de 120 mm (pré-installé) + 2x ventilateur de 120 mm* (en option)
Concentrateur de ventilateur PWM:	5 ports

Compatibilité:

Carte mère: Mini-ITX, Micro-ATX (BTF)

Longueur max. des cartes graphiques: 40,0 cm**

Hauteur max. du refroidisseur CPU: 17,3 cm

Longueur max. du bloc d'alimentation: 18,3 cm / 30,0*** cm

Hauteur max. du radiateur avec ventilateur (supérieur): 5,5 cm

Contenu de l'emballage:

ELITE SHARK CM100, Kit d'accessoires

• L'installation de ventilateurs sur le tunnel d'alimentation peut:gérer l'installation des cartes d'extension ** Une longueur de carte graphique supérieure à 25 cm peut:gérer l'installation du radiateur sur la panneau lateral *** Avec rack pour disque dur/SSD retire

Consignes de sécurité

L'appareil est conçu comme un boîtier pour les composants matériels PC dans des zones interieures sèches. Pour votre propre sécurité, suivez toujours les instructions ci-dessous et assurez-vous que l'appareil n'est pas endommagé avant de l'utiliser. En outre, utilisez uniquement des cables compatibles et des accessoires autorisés. La garantie du fabricant sera annulée si le produit ou tout composant matériel installé est endommagé en raison d'une mauvaise utilisation ou du non-respect de ces consignes de sécurité. En cas de problème avec le produit, contactez notre service d'assistance technique à l'adresse support@ sharkoon.com.

• AVERTISSEMENT! Risque d'étouffement ou de suffocation du aux petites pieces et aux matériaux d'emballage. Gardez l'appareil et ses matériaux d'emballage hors de portée des enfants de moins de 6 ans!
• AVERTISSEMENT! Risque de blessure telle que coupure ou contusion. Faites attention aux bords tranchants, aux ouvertures et aux pieces mobiles. Utilisez des gants de sécurité lors de l'installation du matériel.
• AVERTISSEMENT! Crises d'épilepsie provoquées par les lumières clignotantes. N'utilisez l'appareil que dans des pieces bien éclairées ou, si possible, désactive l'éclairage de l'appareil! En cas de doute, consultez un médecin avant utilisation!
• ATTENTION! Risque de casse dû à une tension de surface élevé. Evitez toute pression excessive sur les panneaux en verre trempe, par exemple en posant le verre trempe sur l'un de ses bords sur une surface dure.

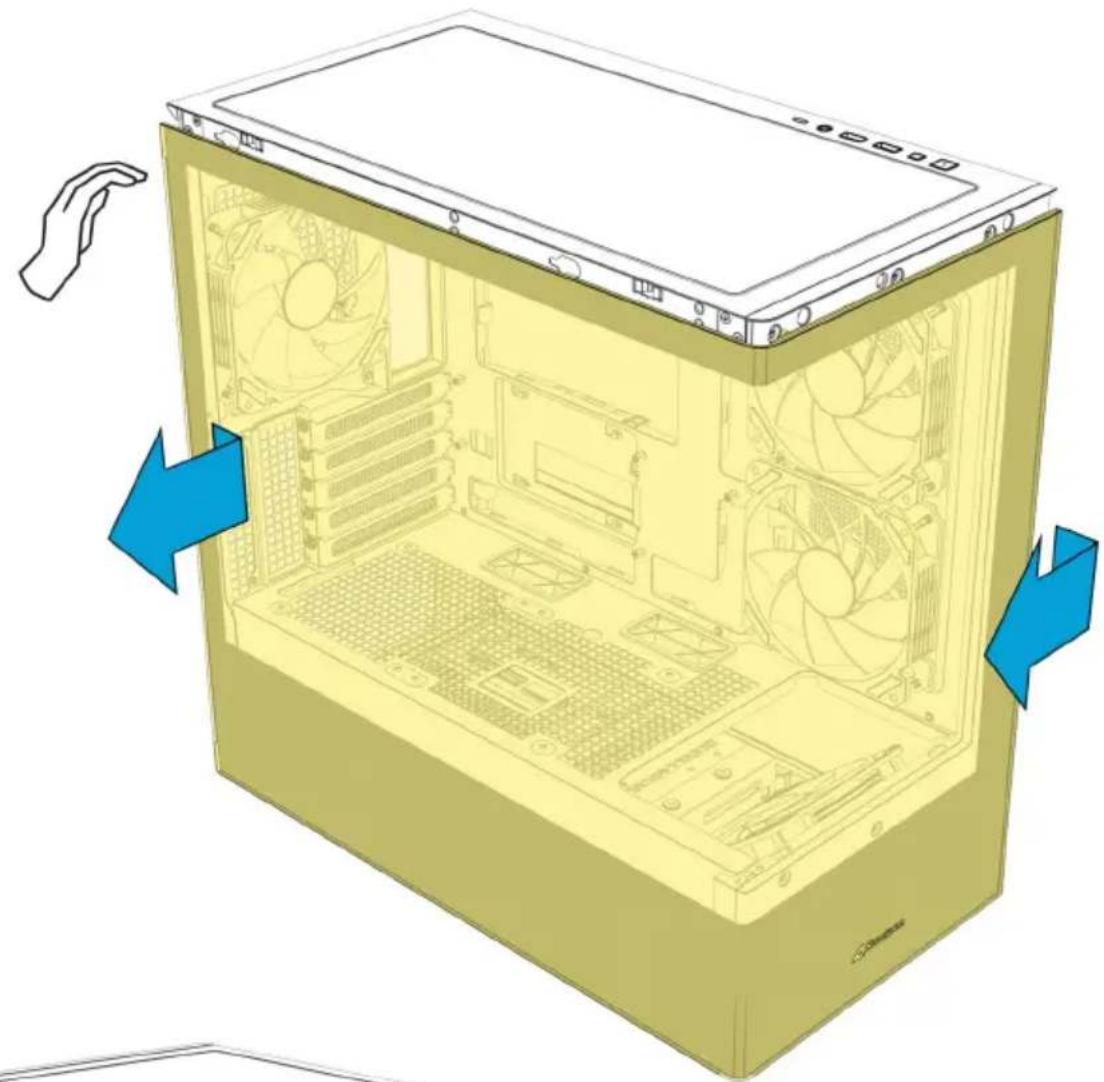

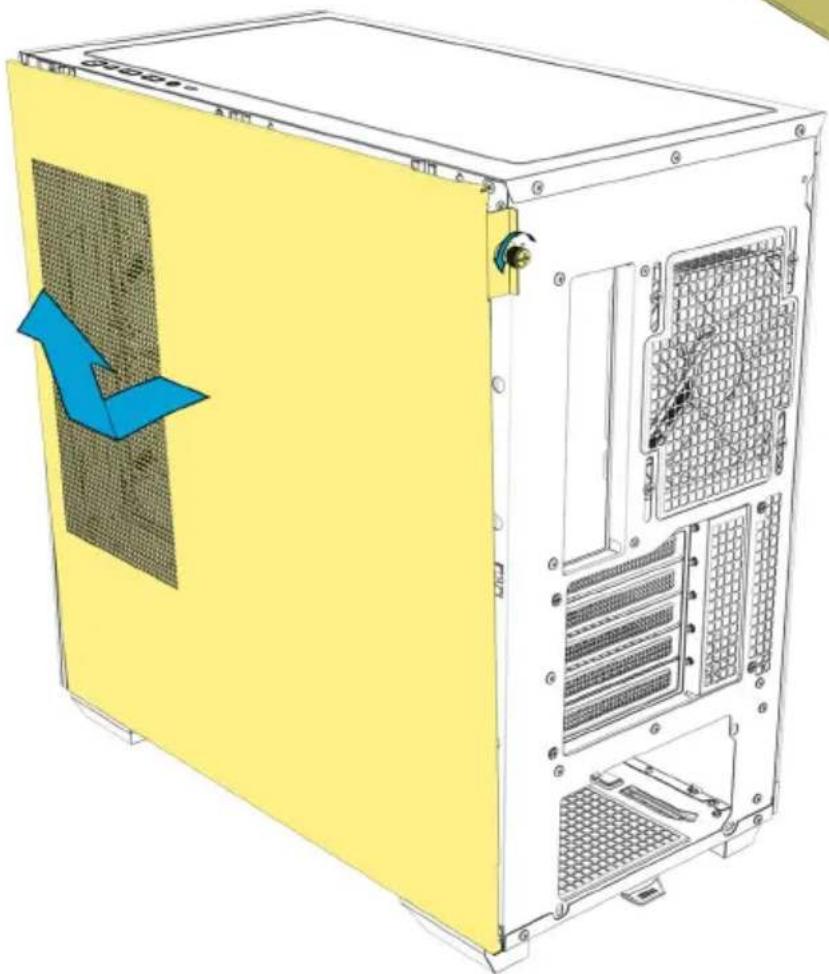

Assemblage du panneau létral

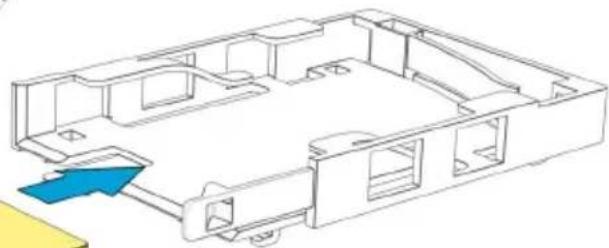

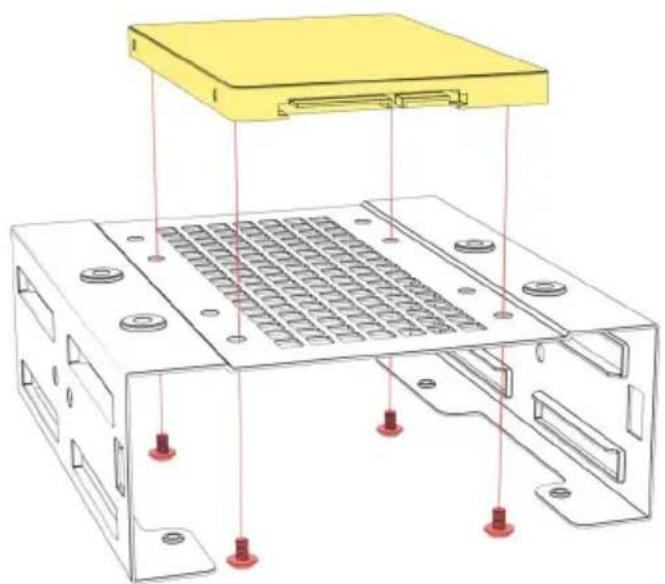

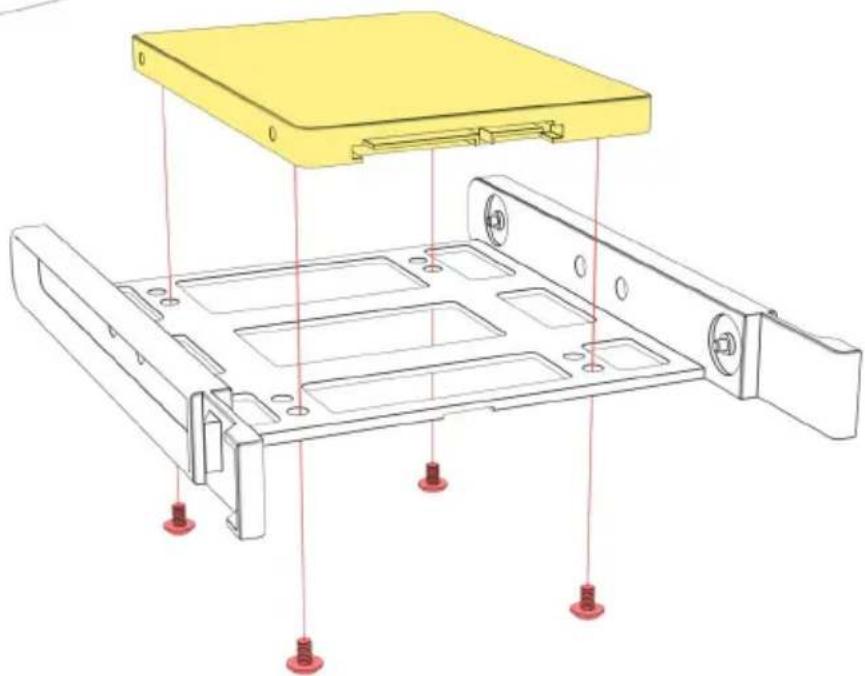

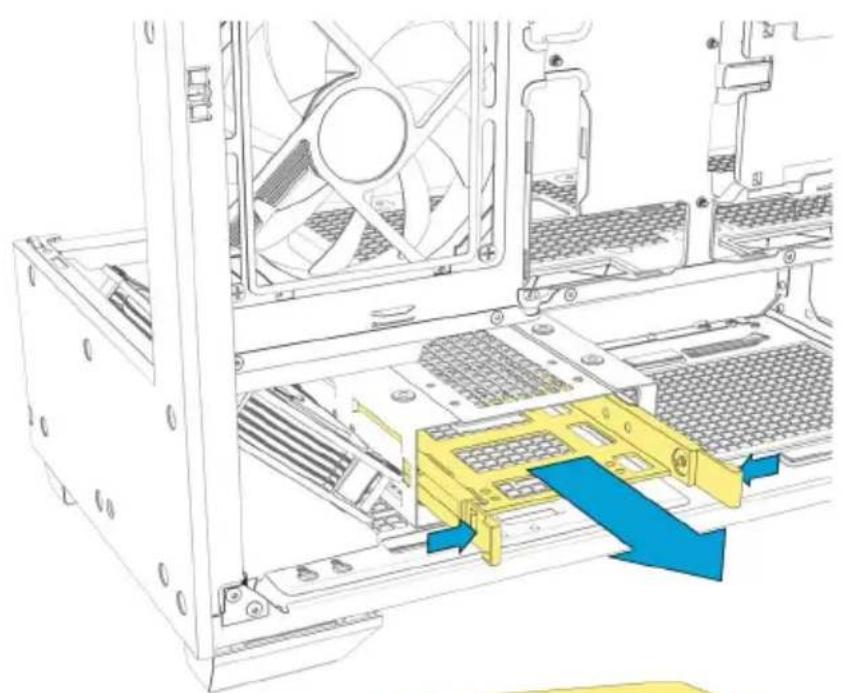

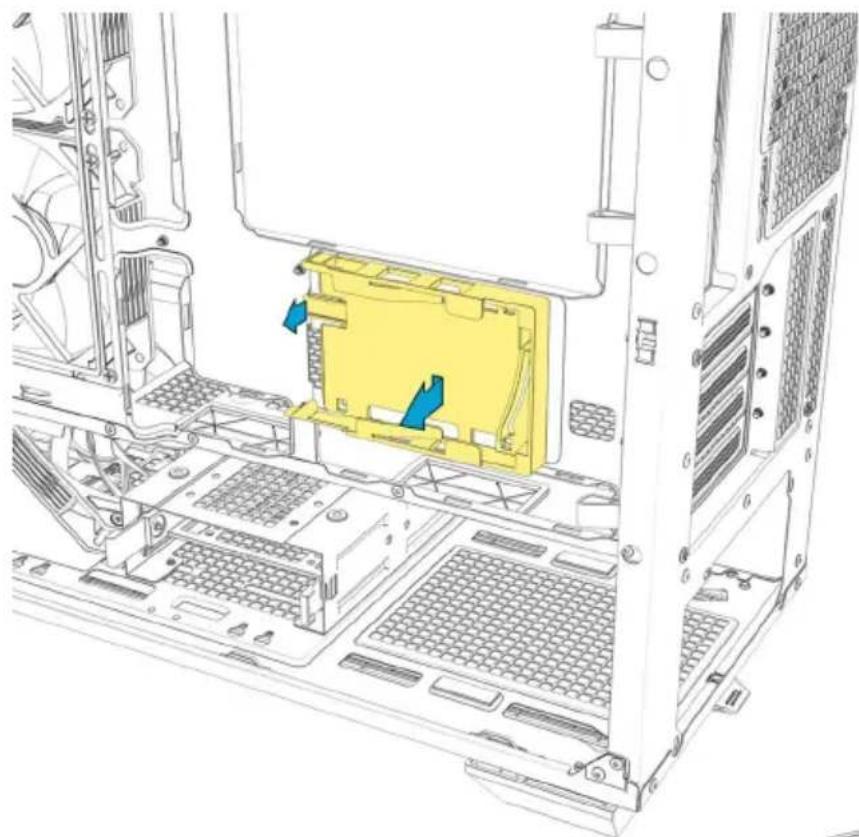

Installer les disques durs/SSD de 2,5"

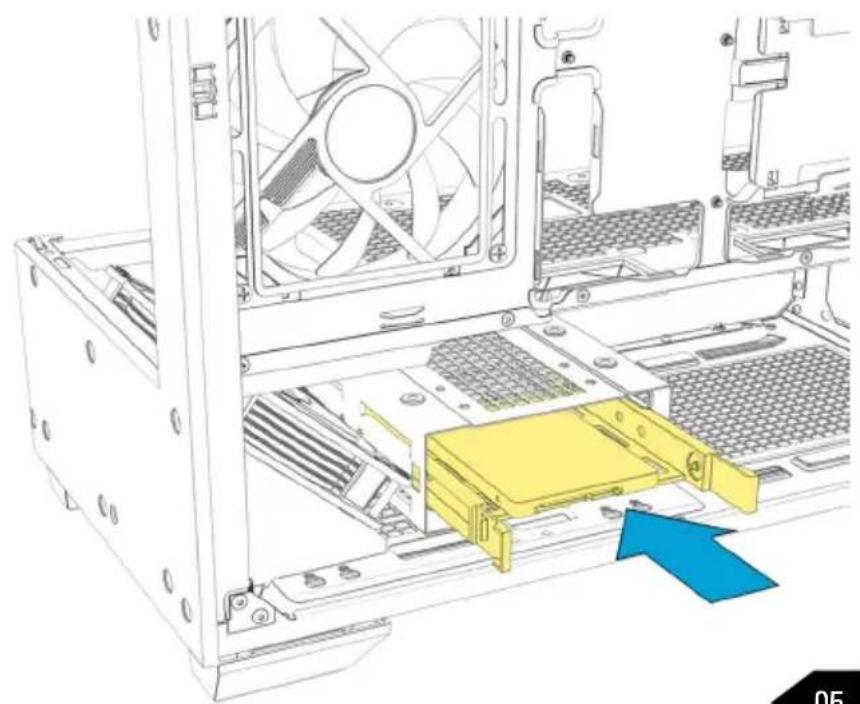

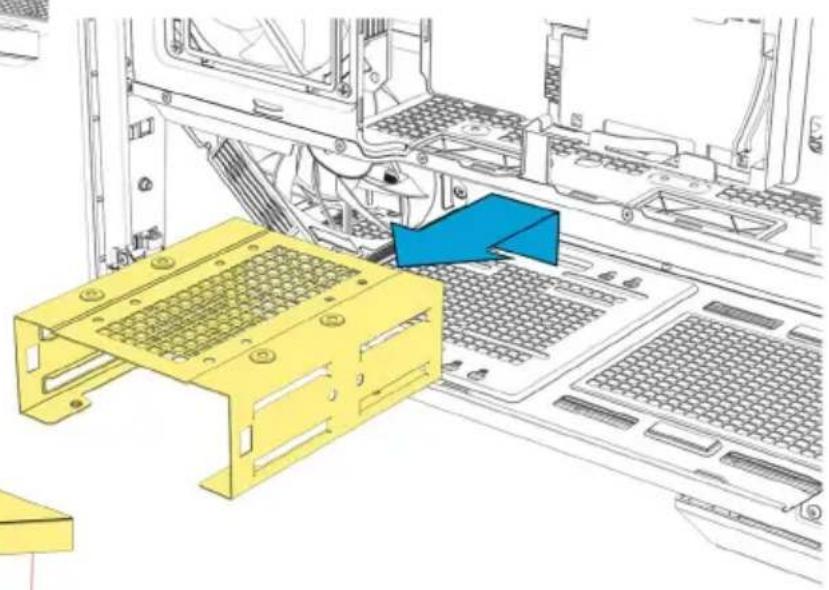

Installer les disques durs/SSD de 2,5"

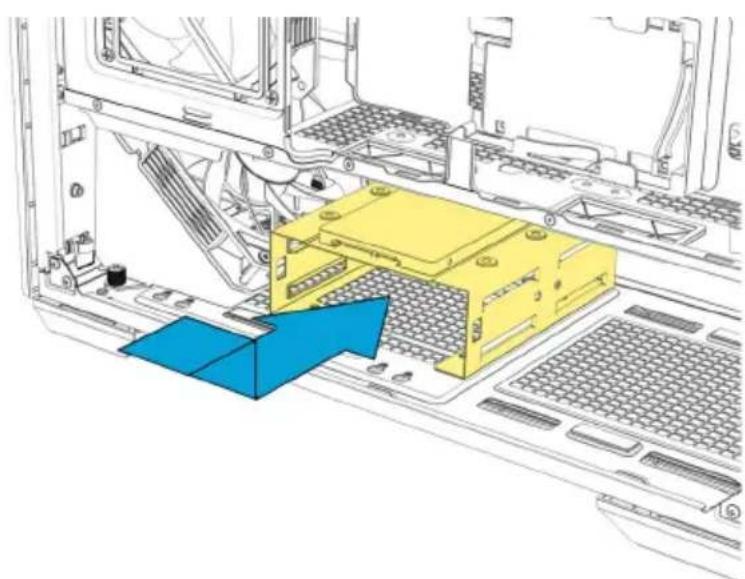

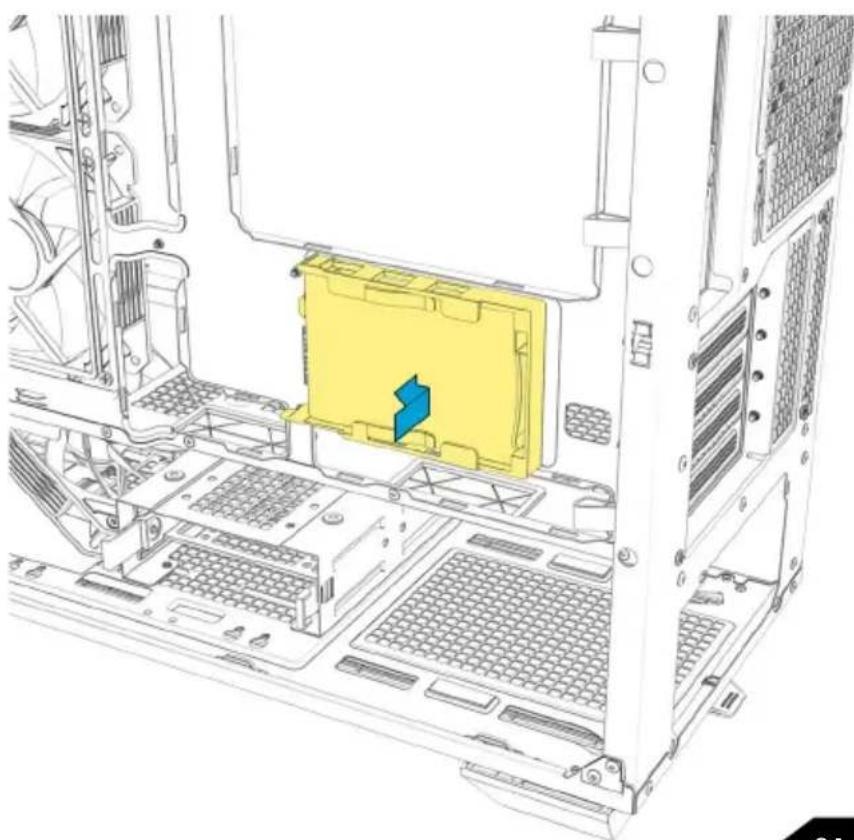

Installer les disques durs/SSD de 2,5"

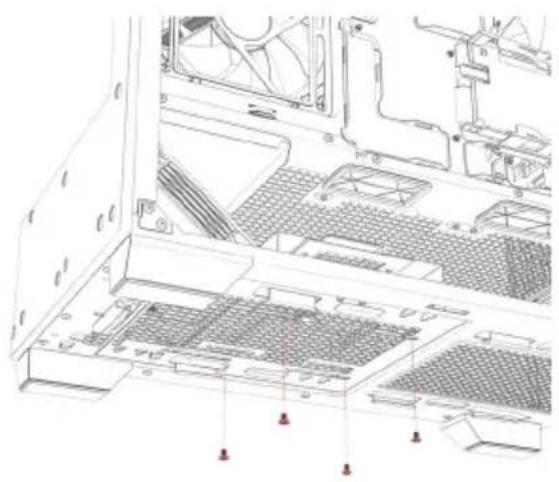

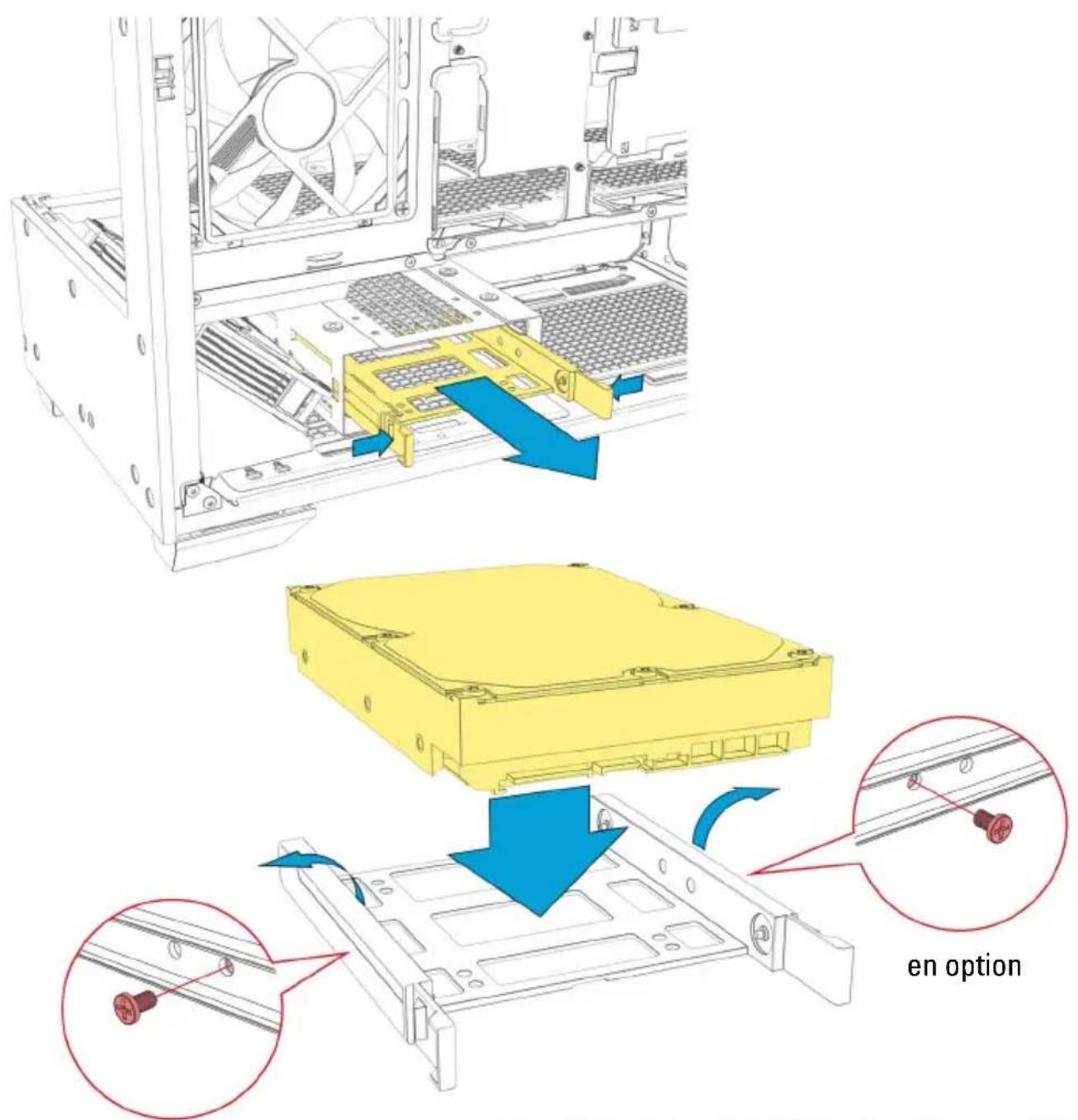

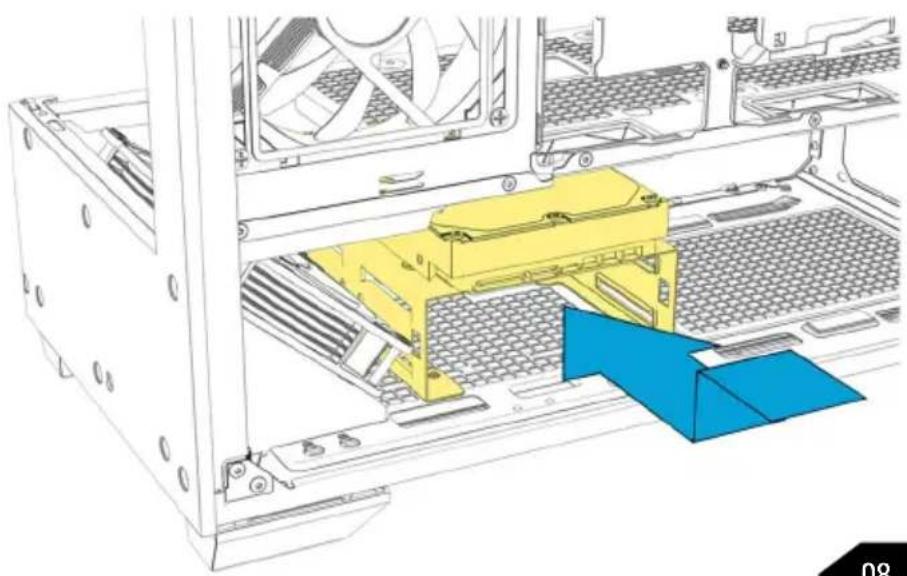

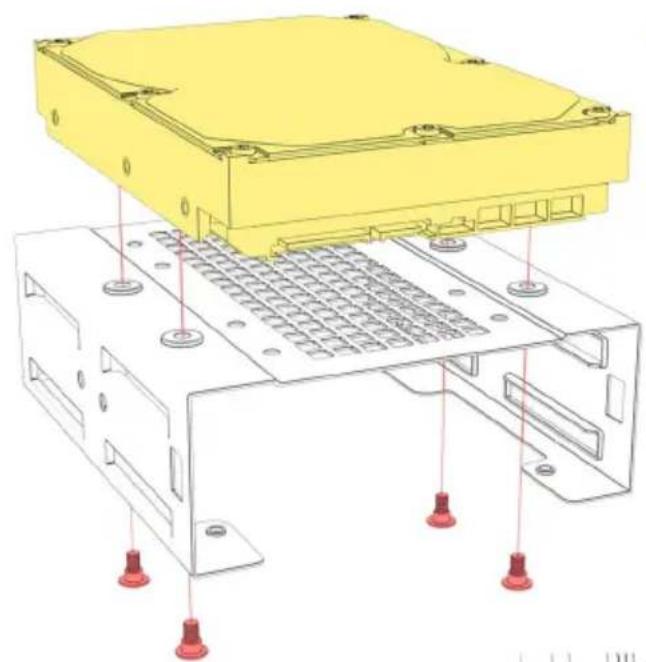

Installer les disques durs de 3,5"

en option

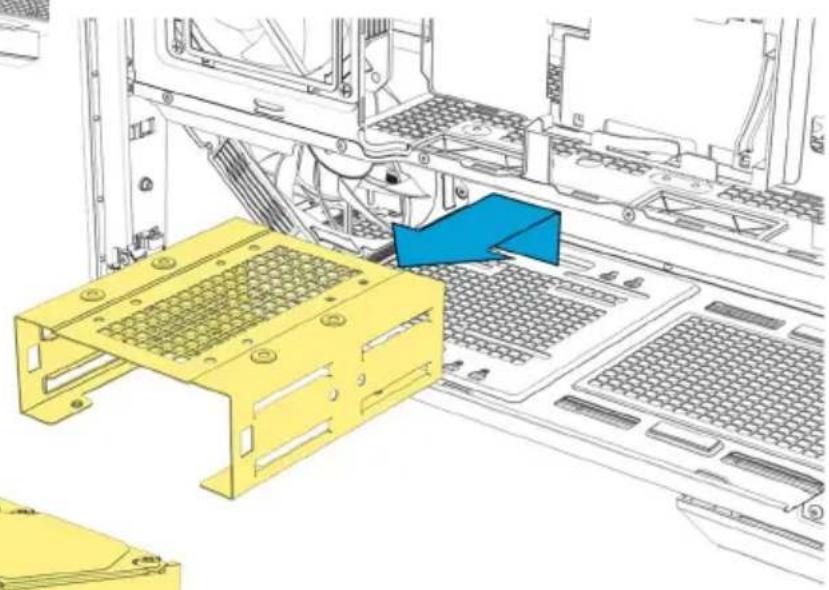

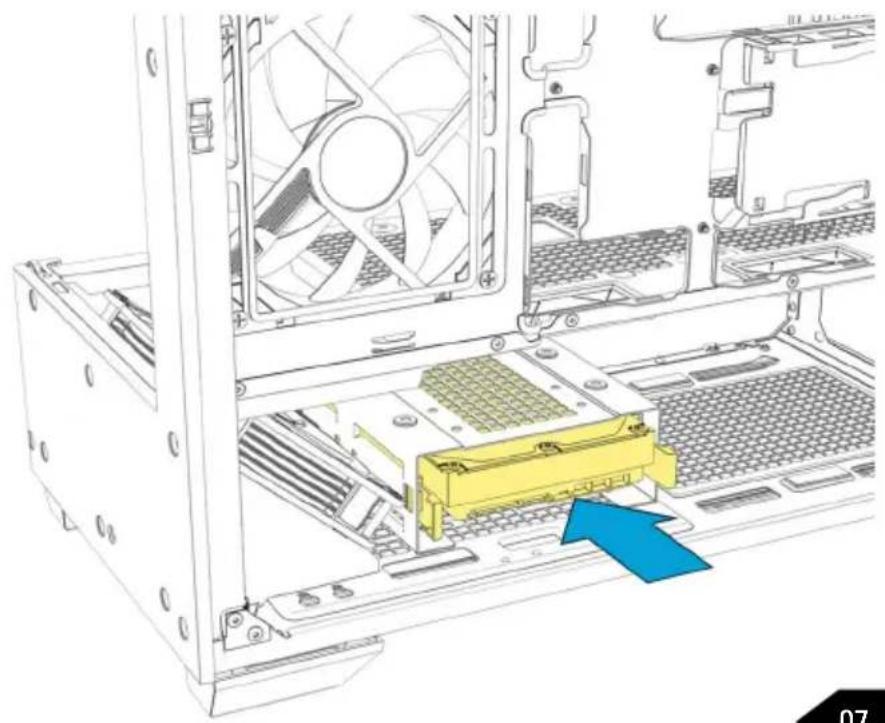

Installer les disques durs de 3,5"

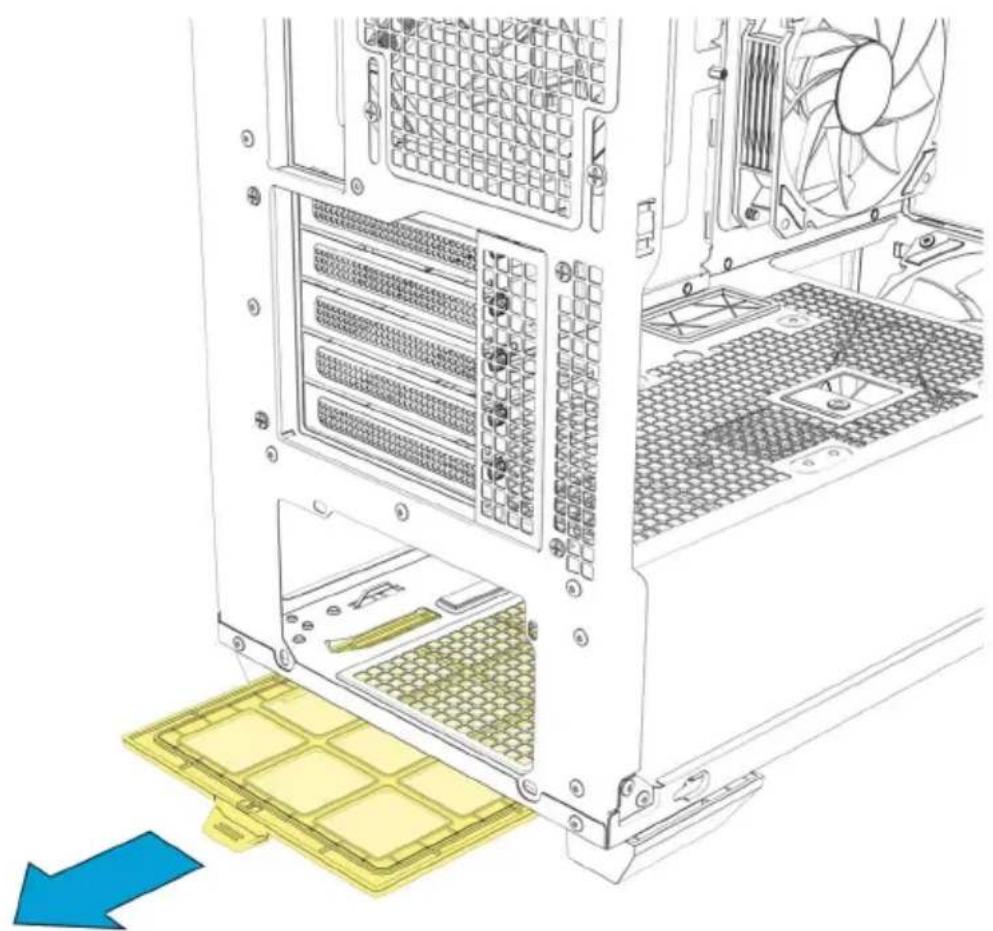

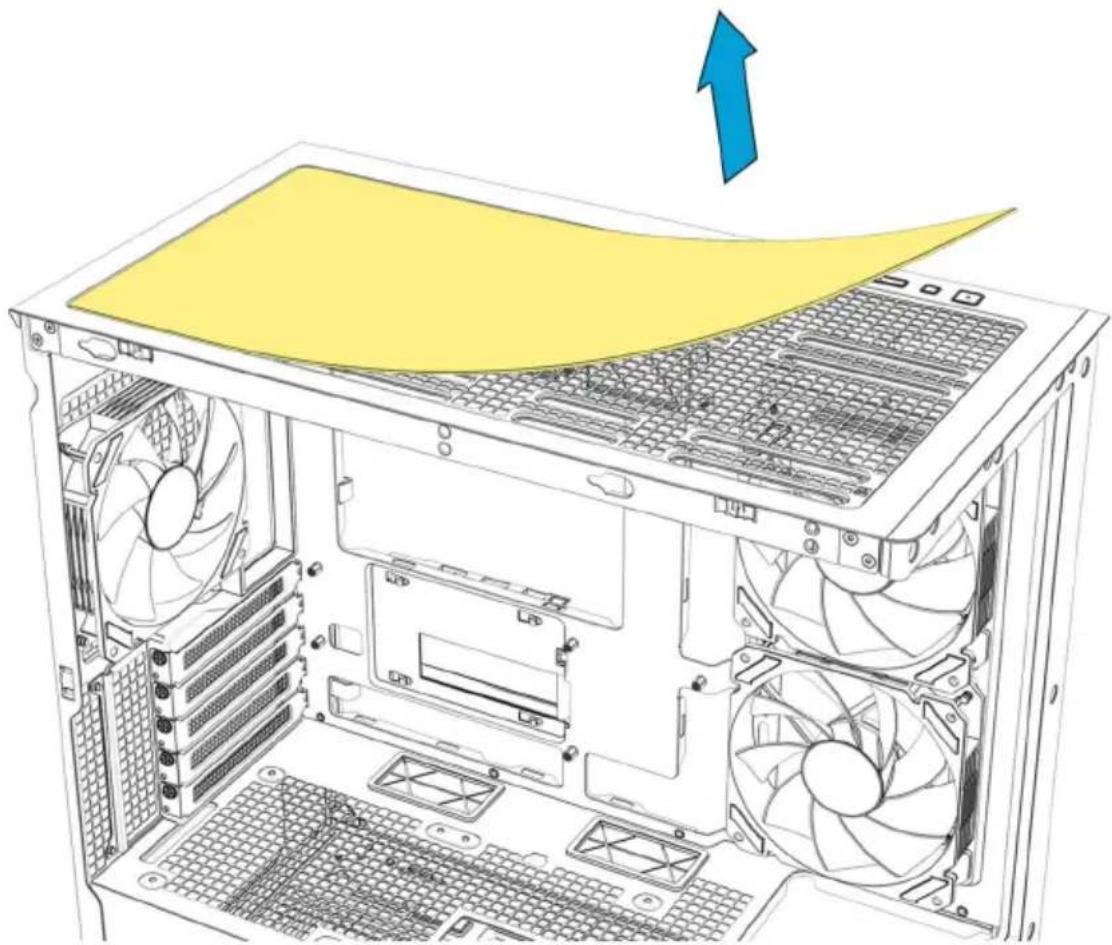

Retirer les filtres anti-poussière

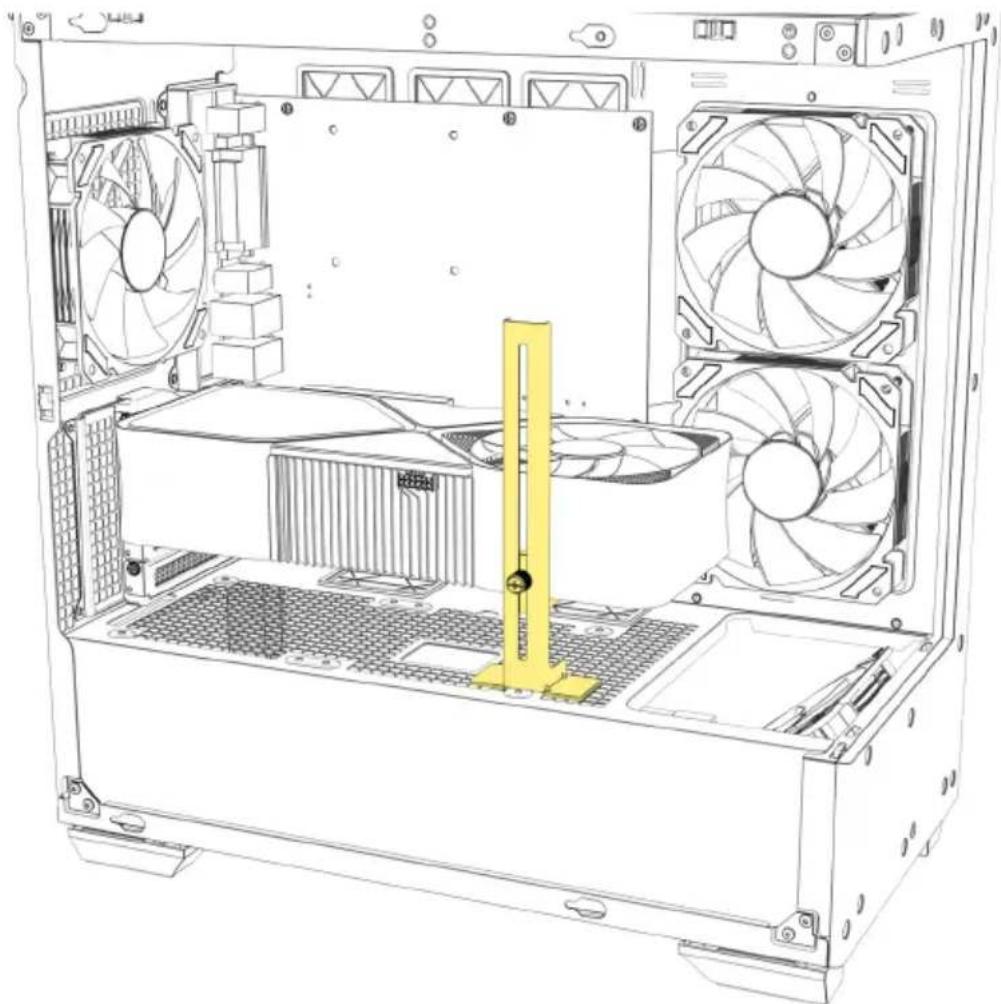

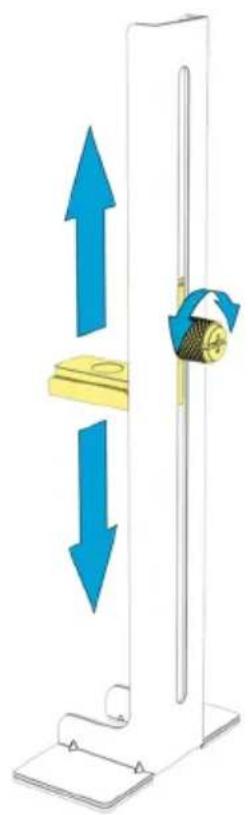

Ajuster le support carte graphique

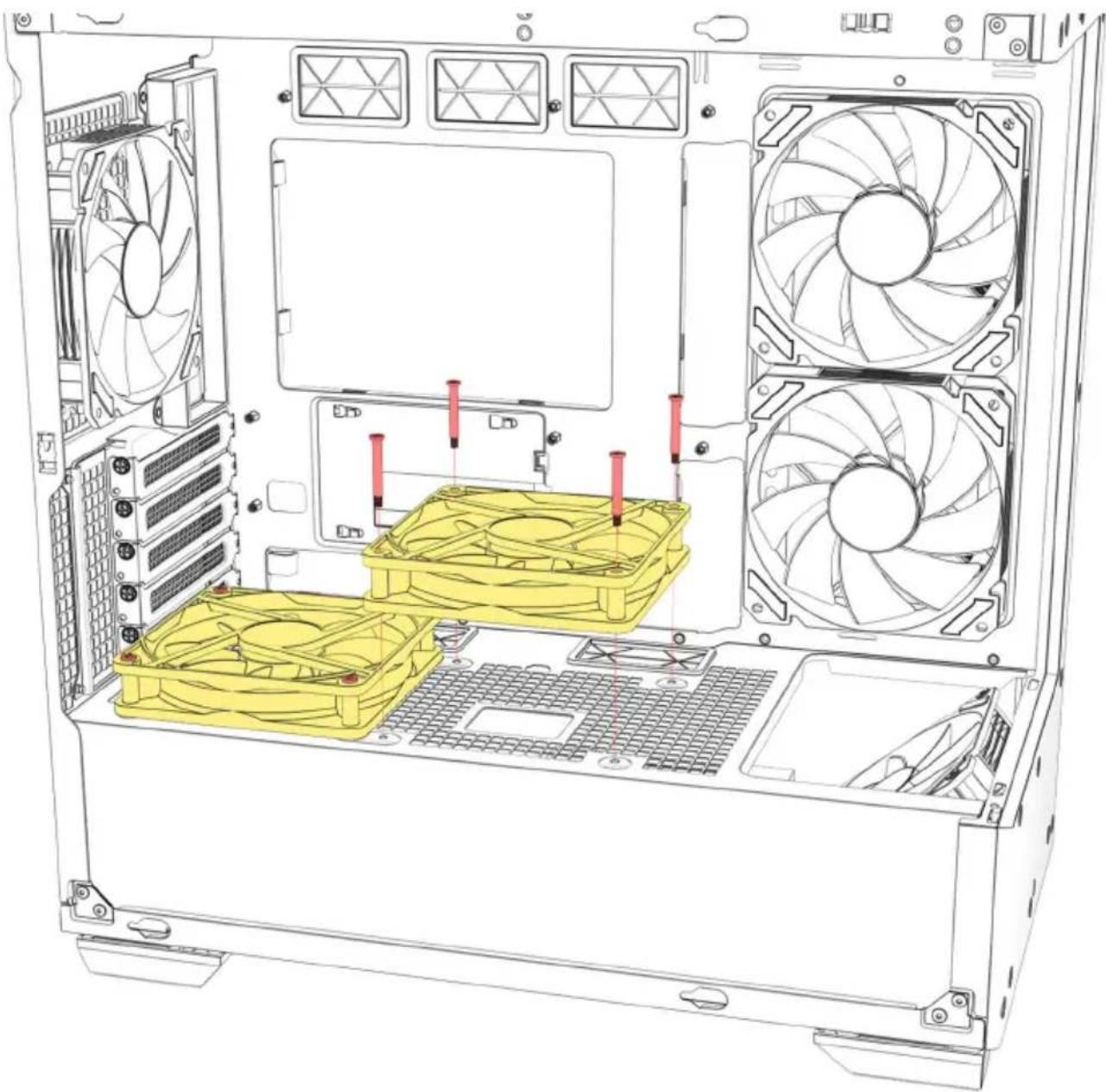

Installer les ventilateurs

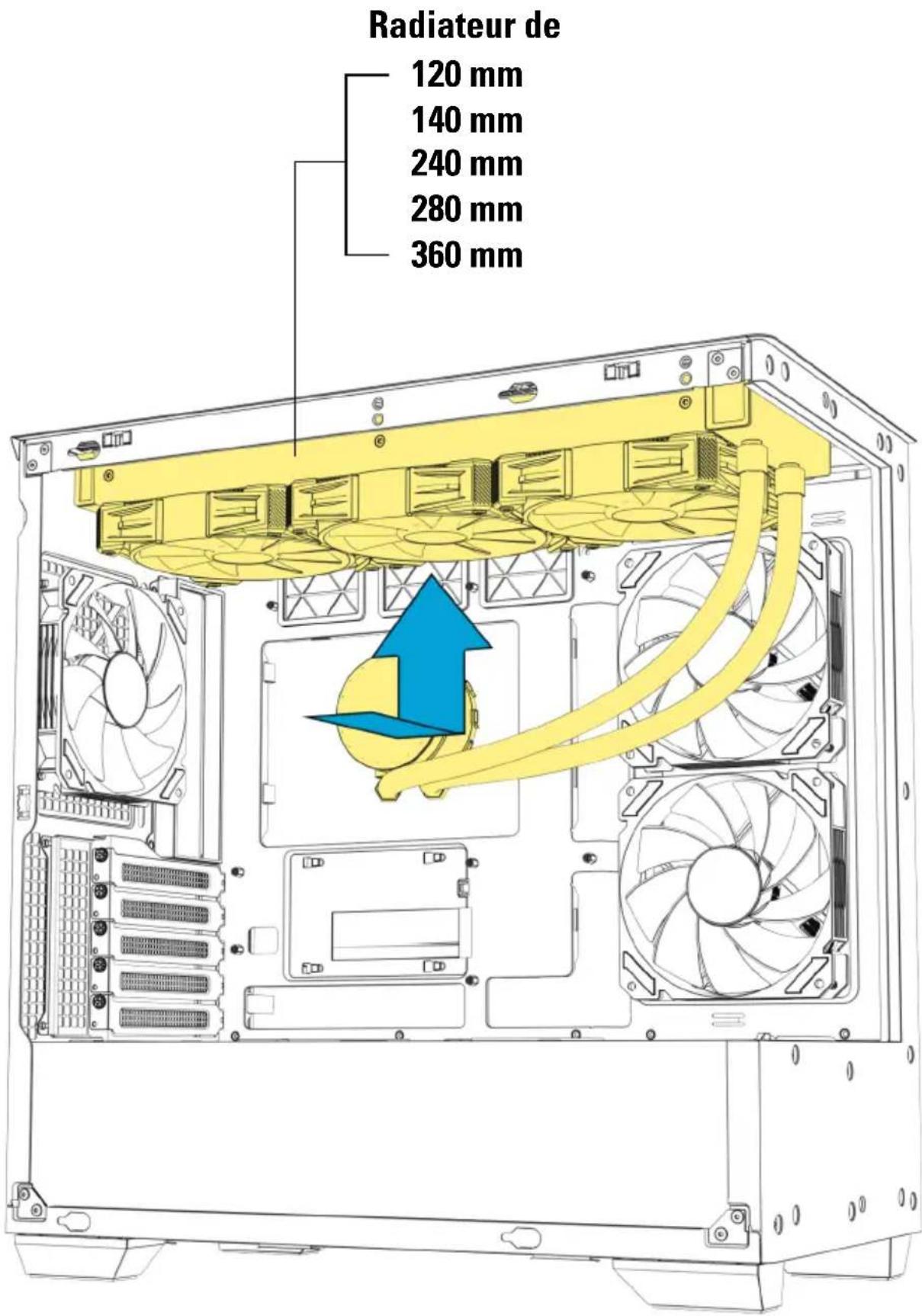

Installer le radiateur sous le panneau supérieur

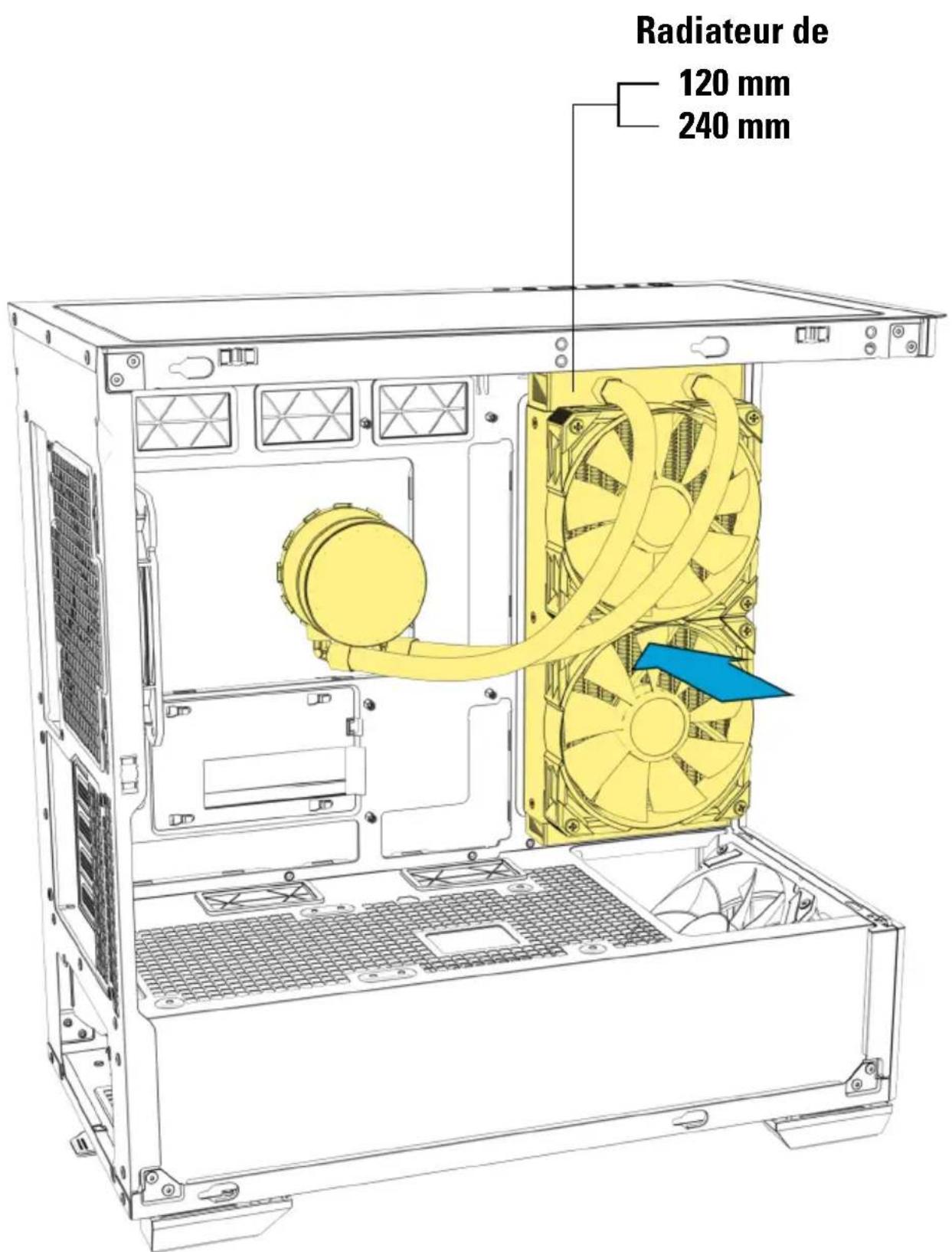

Installer le radiateur sur le panneau latéral

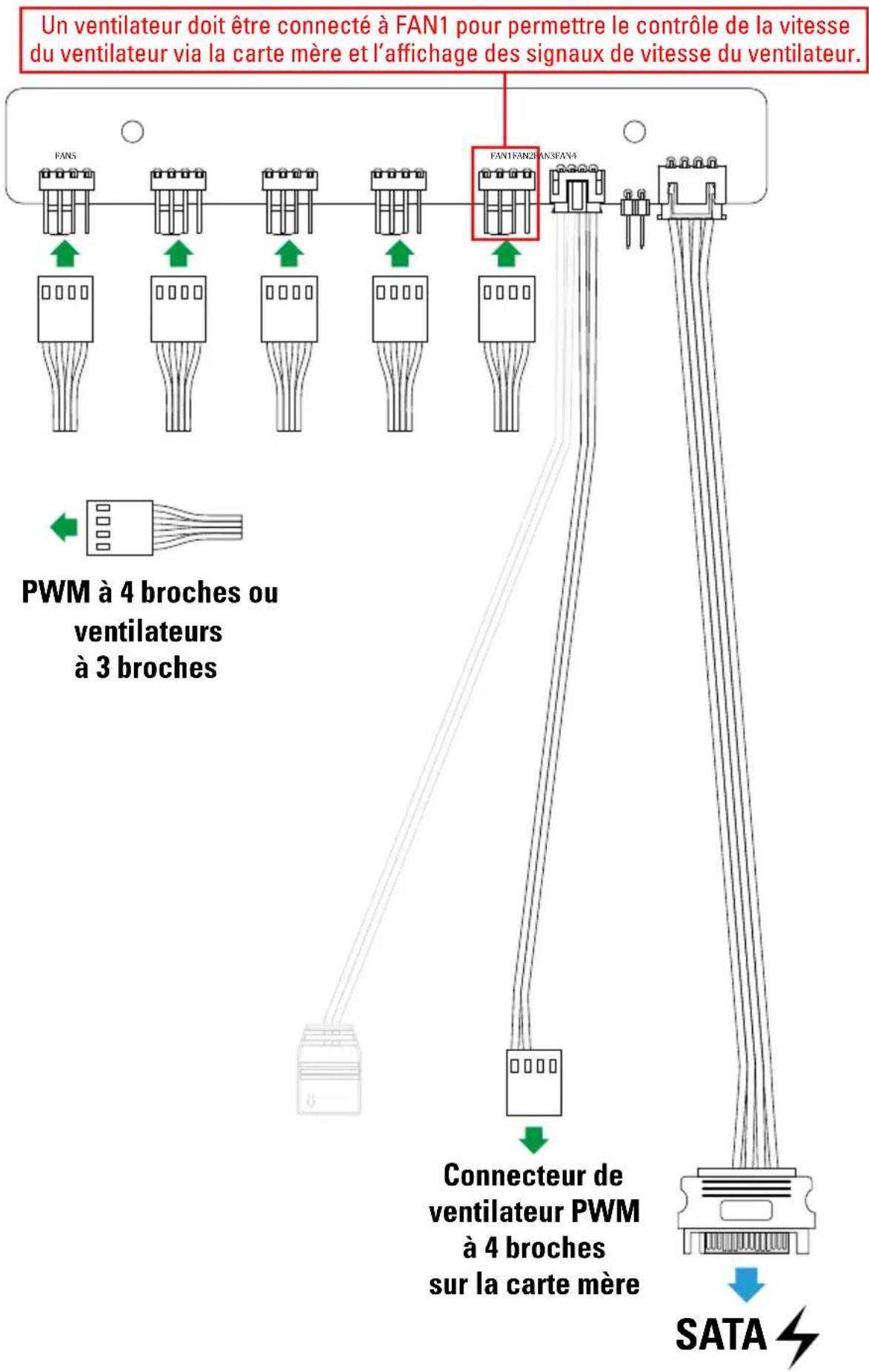

Connector le concentrateur du ventilateur PWM

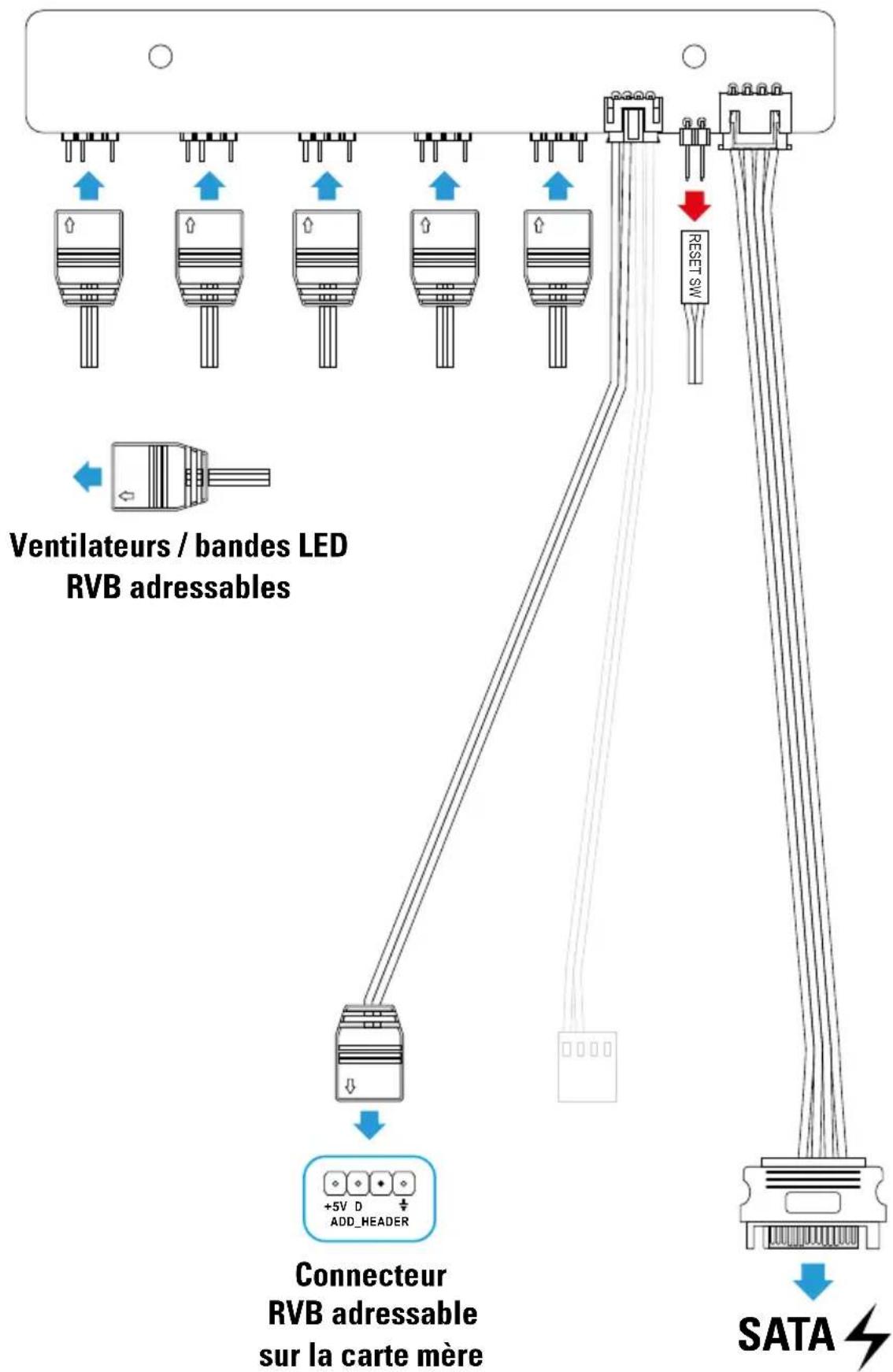

Commande RVB adressable via la carte mère

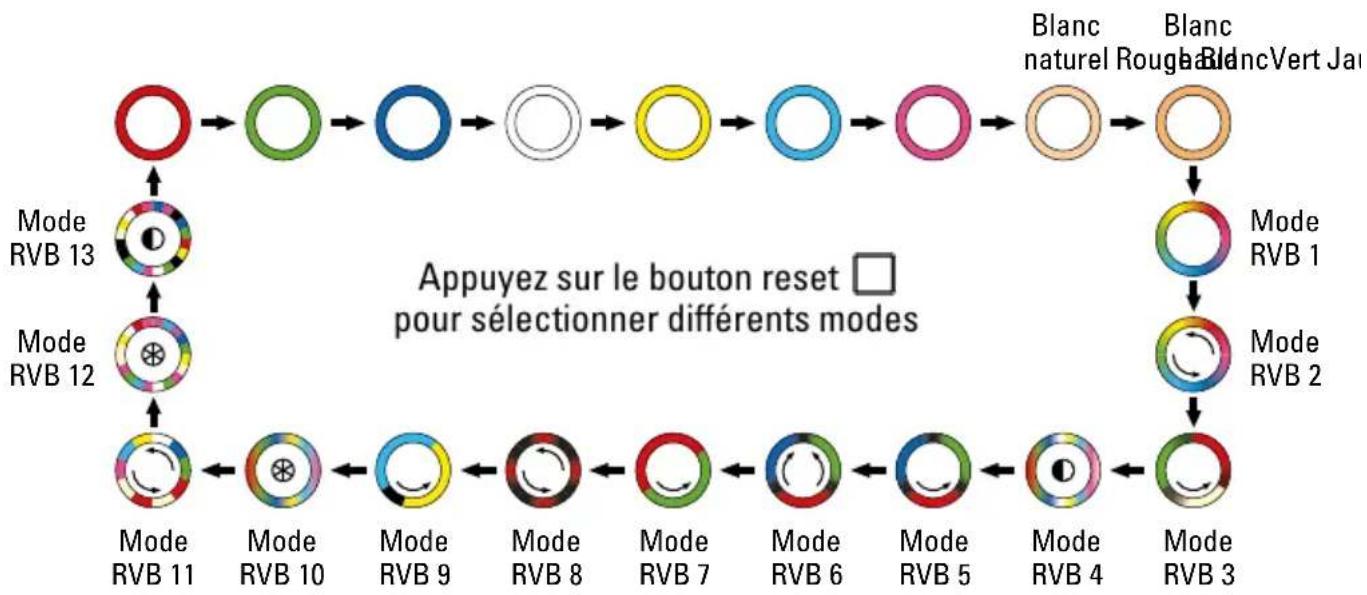

Commande RVB adressable manuelle

Appuyez sur le bouton reset pendant 2 secondes pour eteindre les LED. Lorsque les LED sont eteintes, appuyez sur le bouton reset pour allumer les LED.

Remarque(s)

Mentions légales

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les specifications sont sujets à des modifications sans préavis. Les specifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usage

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclées.

Lorsque ce symbole de poubelle barrée estprésent sur un produit, cela signifie que ce dernier est couvert par la directive europeenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri selectif pour les produits electriques et Electroniques.

Veuillez respecter la reglementation locale et ne pas jeter vos produits usages avec vos déchets menagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
