REBEL C60 - Boîtier d'ordinateur Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur
Marque	Sharkoon
Modèle	REBEL C60
Facteur de forme	ATX
Dimensions (L x P x H)	45,7 x 23,0 x 49,5 cm
Couleurs disponibles	Noir, Blanc
Panneau latéral	Verre trempé
Slots d'expansion	7
Baies de stockage	3 x 3,5" / 3 x 2,5"
Connectique I/O	1 x USB-C 3.2 Gen2, 2 x USB 3.0, 1 x Audio jack TRRS
Ventilateurs pré-installés	4 x 120 mm PWM LED RVB adressable (2 latéraux, 1 arrière, 1 inférieur)
Compatibilité carte mère	Mini-ITX, Micro-ATX, ATX
Longueur max carte graphique	40,0 cm
Hauteur max refroidisseur CPU	16,5 cm
Longueur max bloc d'alimentation	27,0 cm (ATX, non inclus)
Compatibilité RVB	Adressable 5V, compatible MSI Mystic Light, ASUS Aura, Gigabyte RGB Fusion, ASRock Polychrome
Contrôle RVB	Via carte mère ou manuel (20 modes, bouton reset)
Système de gestion des câbles	Oui
Support carte graphique	Ajustable (inclus)
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux. Éviter les liquides. Nettoyer les filtres amovibles.
Sécurité	Utiliser dans un environnement sec. Ne pas ouvrir le bloc d'alimentation. Débrancher avant toute manipulation interne.
Pièces détachées et réparabilité	Contacter le service client Sharkoon pour les pièces. Le boîtier est conçu pour être facilement démontable.
Contenu de l'emballage	Rebel C60 RGB, kit d'accessoires (vis, colliers, etc.)

FOIRE AUX QUESTIONS - REBEL C60 Sharkoon

Quelles sont les dimensions maximales de la carte graphique supportées ?

Le boîtier accepte les cartes graphiques jusqu'à 40,0 cm de longueur.

Comment installer le bloc d'alimentation ?

Retirez le panneau latéral et le cache inférieur. Placez le bloc d'alimentation dans le compartiment prévu à l'arrière, ventilateur vers le bas. Fixez-le avec les vis fournies. La longueur maximale est de 27 cm.

Puis-je contrôler l'éclairage RVB sans carte mère compatible ?

Oui, vous pouvez utiliser le contrôle manuel via le bouton reset. Appuyez pour changer de mode, maintenez 2 secondes pour éteindre/allumer.

Combien de ventilateurs puis-je installer en plus de ceux pré-installés ?

Le panneau supérieur peut accueillir jusqu'à 3 ventilateurs de 120 mm ou 2 de 140 mm. Le panneau latéral peut en accueillir 1 supplémentaire (à la place d'un disque dur). Le panneau arrière a déjà 1 ventilateur pré-installé.

Quels types de carte mère sont compatibles ?

Le boîtier supporte les formats Mini-ITX, Micro-ATX et ATX standard.

Comment retirer le panneau latéral en verre trempé ?

Dévissez les vis à main à l'arrière du boîtier (2 pour le panneau latéral). Tirez délicatement le panneau vers l'arrière pour le déclipser. Manipulez avec précaution pour éviter les chocs.

Puis-je installer un radiateur de watercooling ?

Oui, en haut vous pouvez installer un radiateur jusqu'à 360 mm (hauteur max avec ventilateur 6 cm). Sur le panneau latéral, un radiateur de 120 mm ou 240 mm est possible.

Comment connecter les ventilateurs RVB à la carte mère ?

Utilisez le câble 5V-D-coded-G fourni. Branchez le connecteur mâle sur le header RVB adressable de la carte mère (repéré ADD_HEADER ou similaire). Assurez-vous que la carte mère supporte ce type de connecteur.

Le boîtier est-il livré avec des filtres anti-poussière ?

Oui, des filtres amovibles sont présents sur l'alimentation et les entrées d'air. Nettoyez-les régulièrement pour maintenir un bon flux d'air.

Que faire en cas de perte de pièces de fixation ?

Contactez le support Sharkoon ou consultez le manuel pour les références. Un kit d'accessoires est inclus dans l'emballage.

MODE D'EMPLOI REBEL C60 Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Support carte graphique:	√
Système de gestion des câbles:	√
Panneau latéral: Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 45,7 x 23,0 x 49,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 8
Contrôle manuel: 20 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 3

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1
USB 3.0 (supérieur): 2
Audio (supérieur):	√ (Prise jack TRRS)

Configuration des ventilateurs:

■ Panneau latéral:	2x ventilateur PWM LED RVB adressable de 120 mm (pré-installé) ou radiateur (en option) + 1x ventilateur de 120 mm (en option)*
■ Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
■ Panneau inférieur:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX
Longueur max. des cartes graphiques:	40,0 cm
Hauteur max. du refroidisseur CPU:	16,5 cm
Longueur max. du bloc d'alimentation:	27,0 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

Rebel C60 RGB, Kit d'accessoires

*1x ventilateur de 120 mm a le même espace d'installation pour 1x disque dur

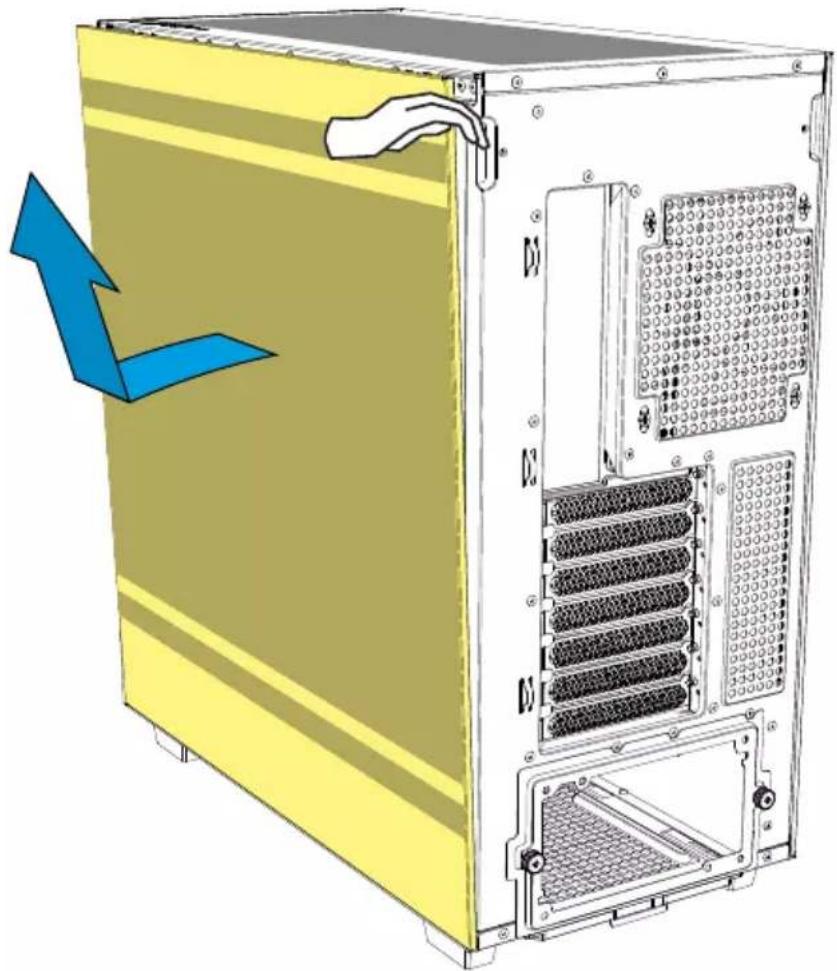

Assemblage du panneau latéral

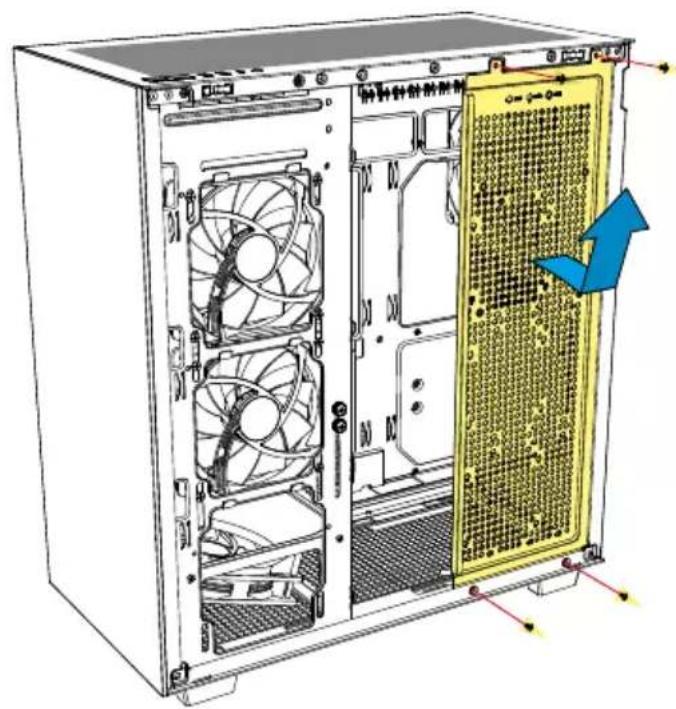

Installer les disques durs/SSD de 2,5"

Installer les disques durs de 3,5"

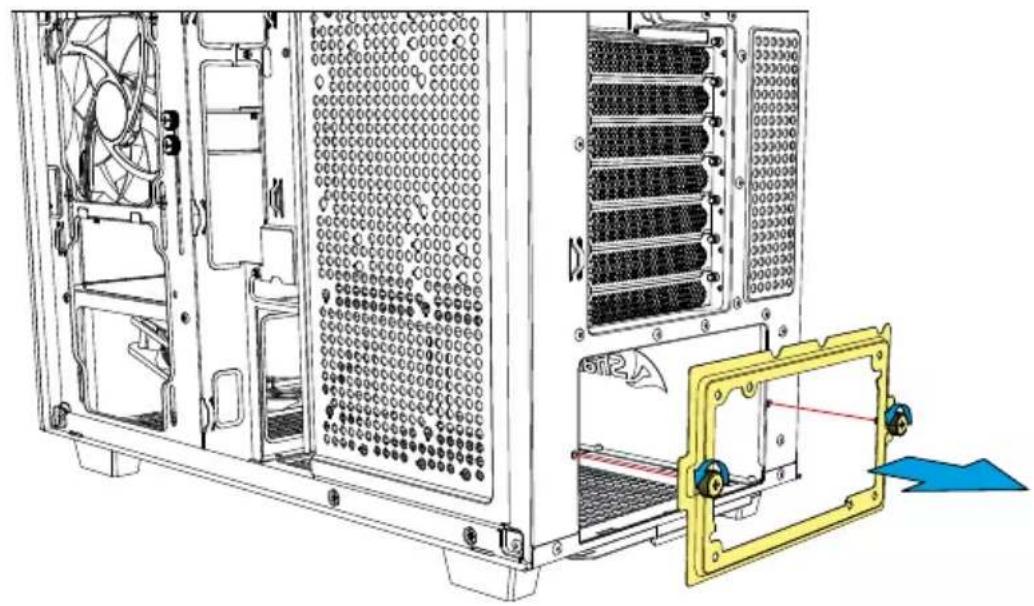

Installer le bloc d'alimentation

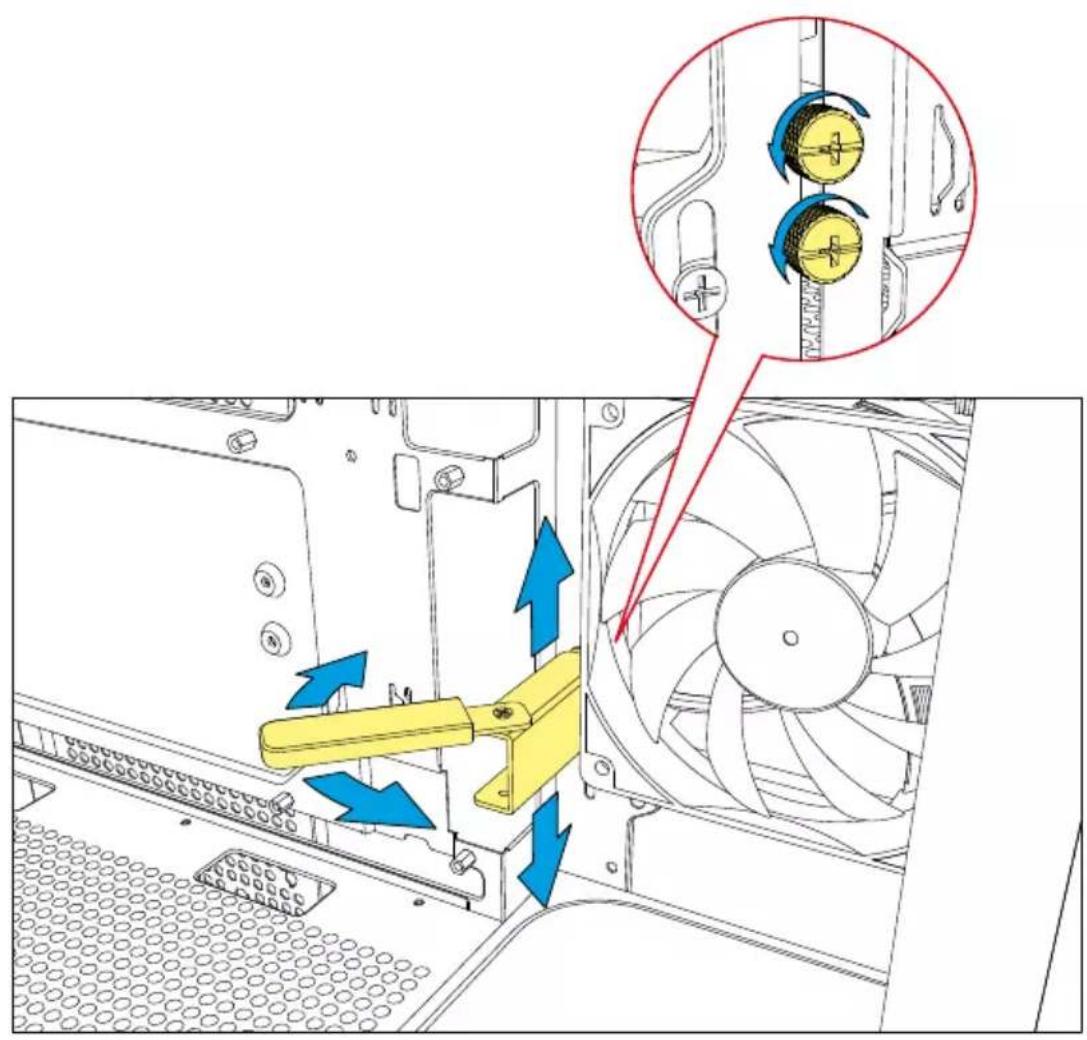

Support de carte graphique ajustable

Installer les ventilateurs

Ventilateurs de 120 mm

Ventilateurs de 140 mm

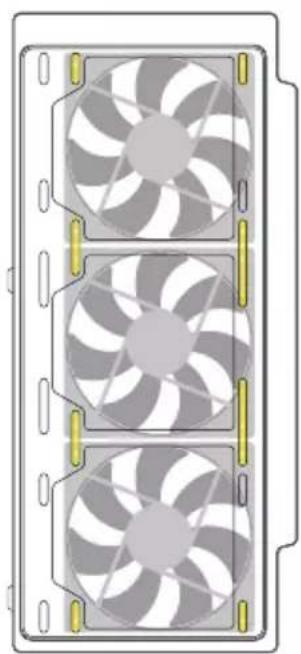

Installer les ventilateurs

Installer le radiateur sous le panneau supérieur

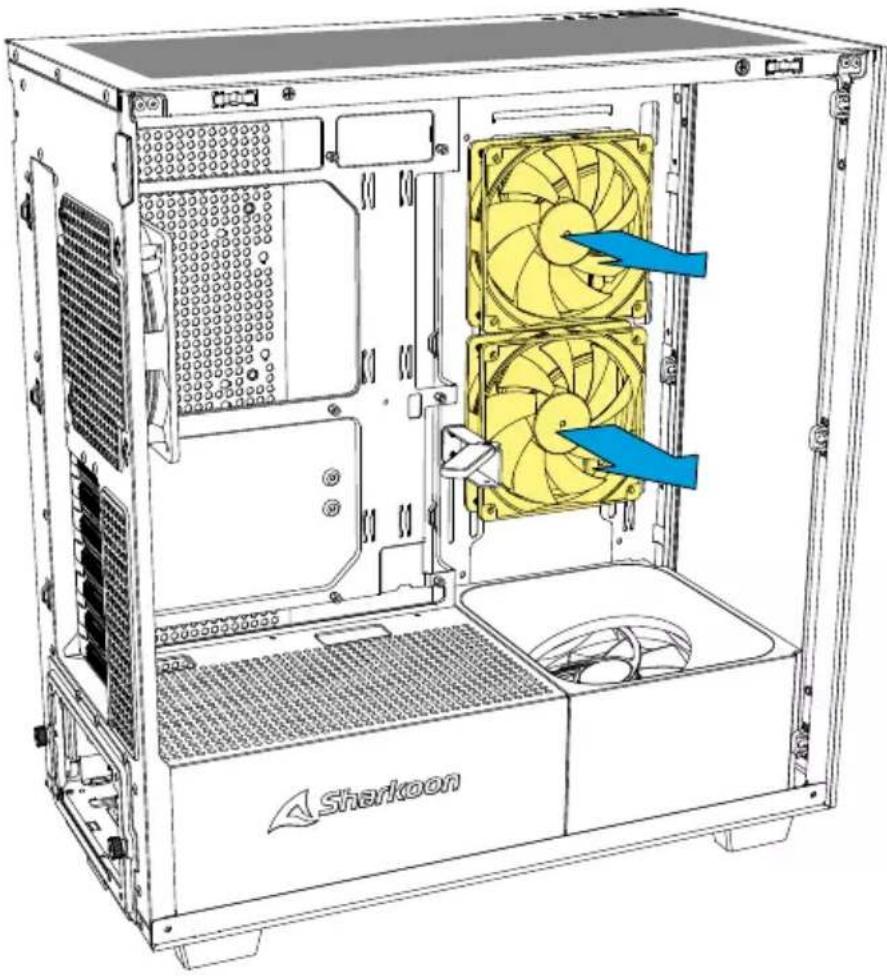

Installer le radiateur sur le panneau latéral

Radiateur de 120 mm 240 mm Sharkoon

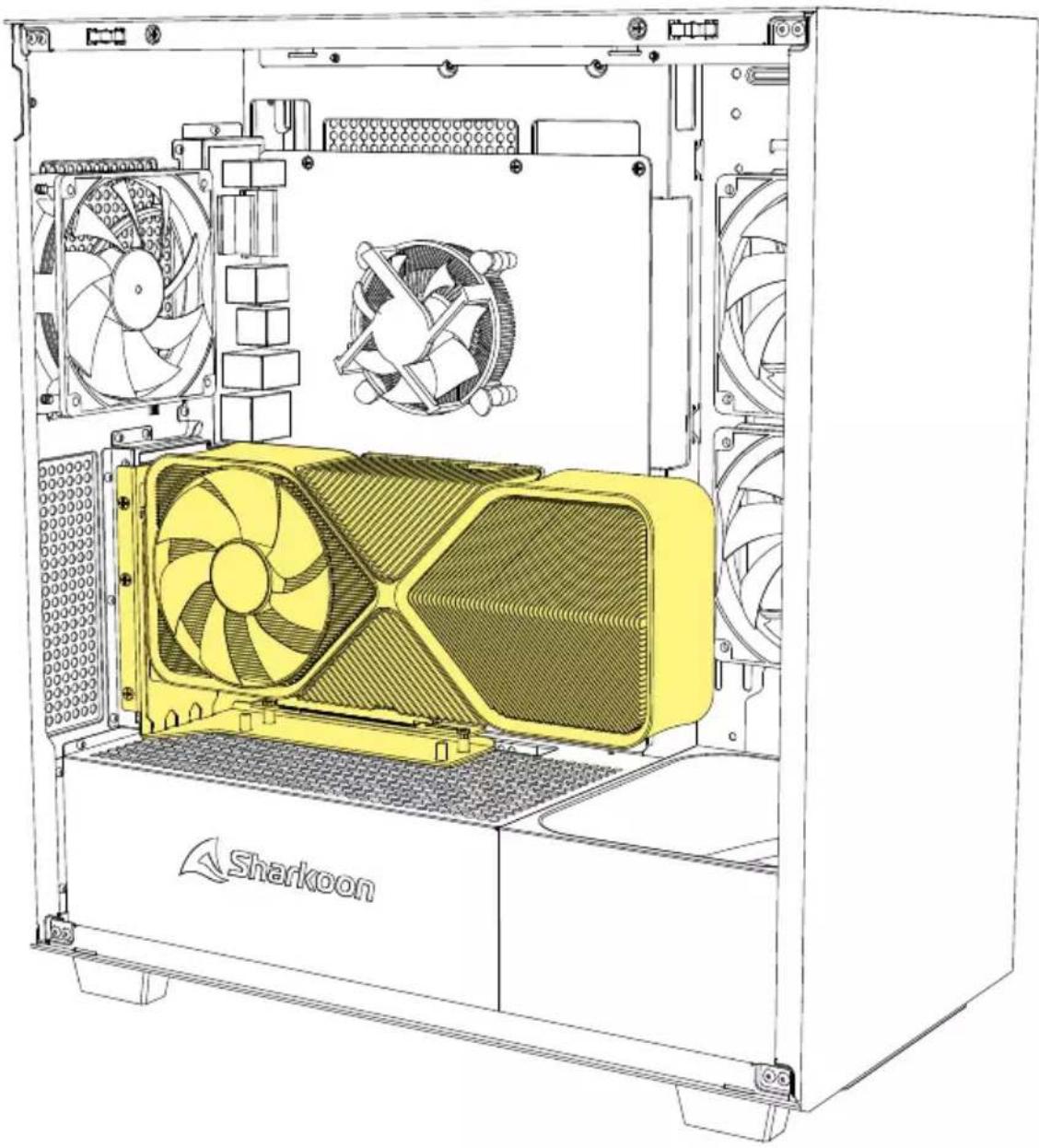

Kit de carte graphique verticale en option

Si nécessaire, veuillez vérifier chez votre revendeur local pour acheter ce kit.

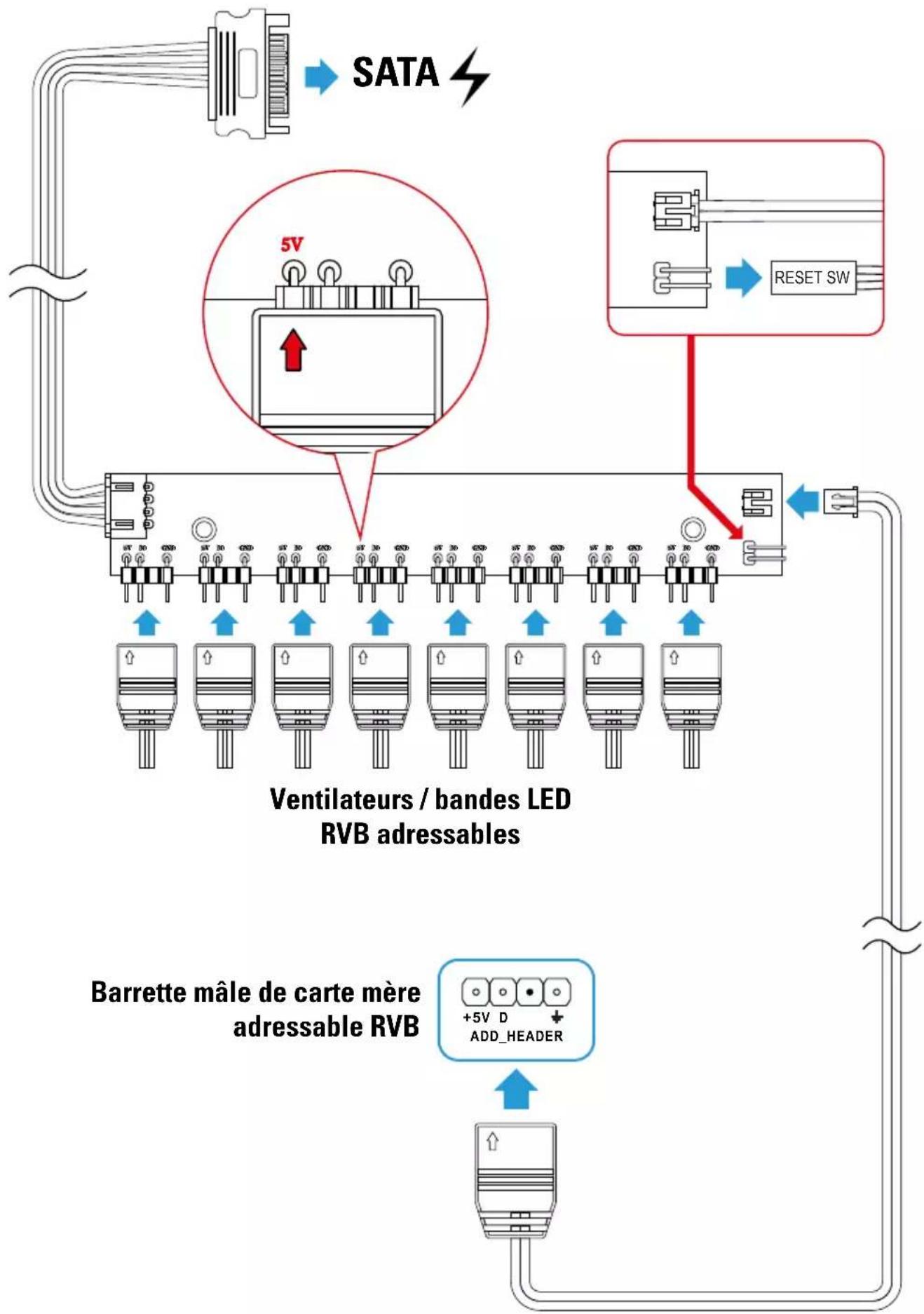

Commande RVB adressable via la carte mère


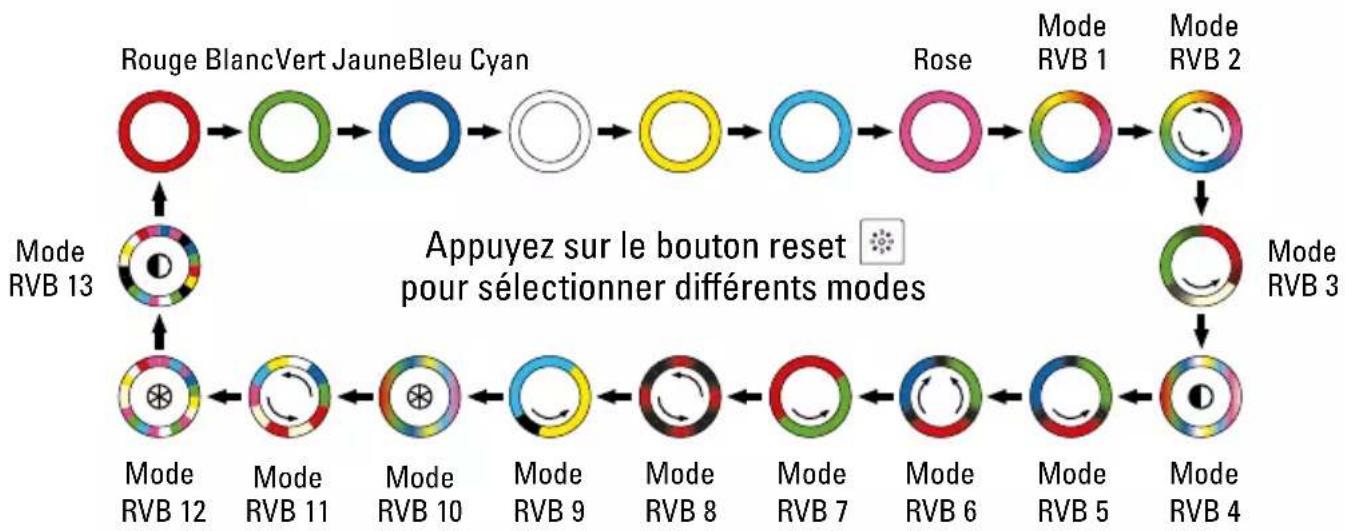

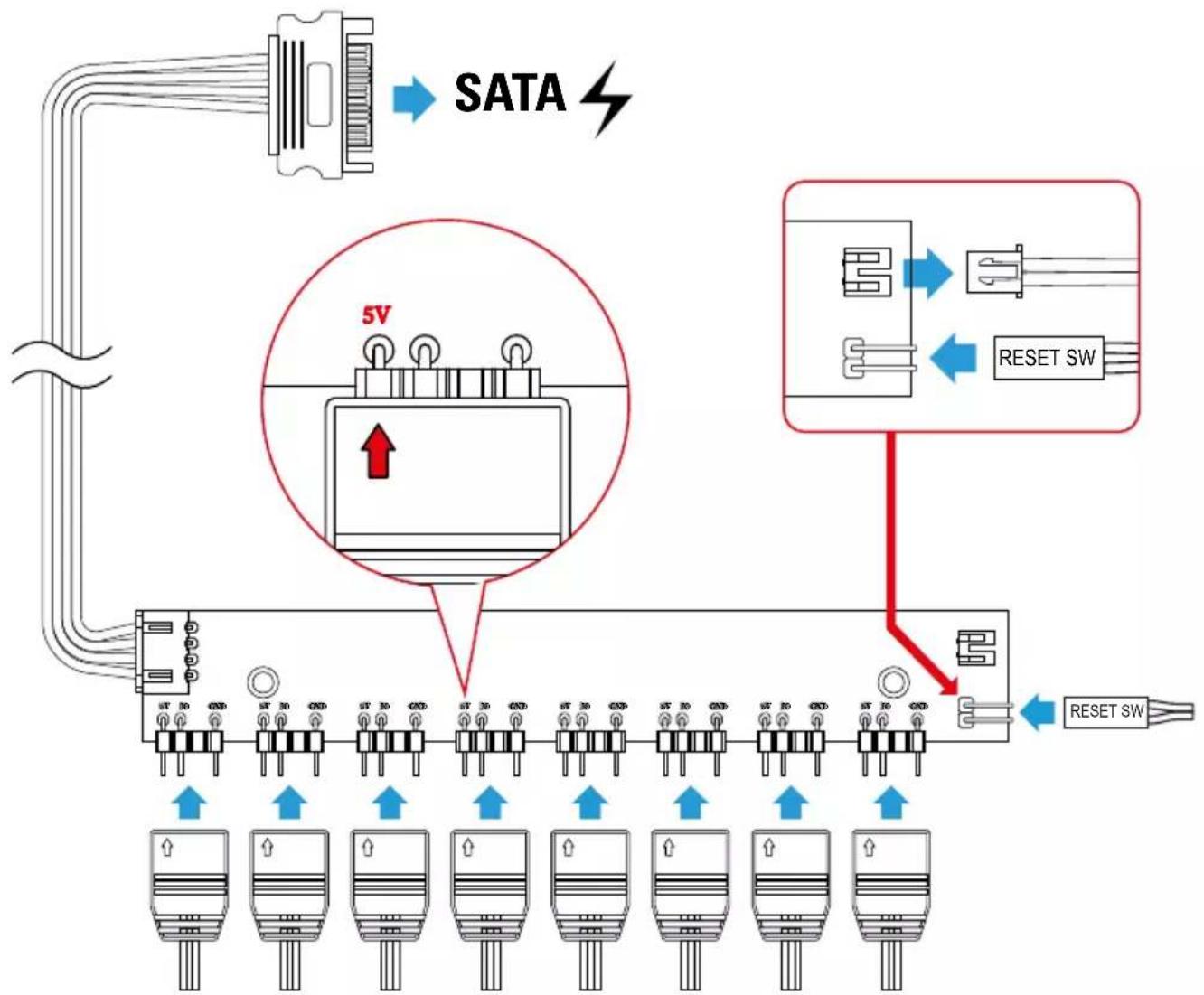

Commande RVB adressable manuelle

Ventilateurs / bandes LED RVB adressables

    K["Rouge BlancVert JauneBleu Cyan"] --> L["Node"]
    L --> M["Node"]
    M --> N["Node"]
    N --> O["Node"]
    O --> P["Node"]
    P --> Q["Node"]
    Q --> R["Node"]
    R --> S["Node"]

    T["Appuyez sur le bouton reset pour sélectionner différents modes"] --> U["Mode RVB 3"]
    U --> V["Mode RVB 2"]
    V --> W["Mode RVB 1"]

Appuyez sur le bouton reset 📋 pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset 📋 pour allumer les LED.
