MK7 ARGB - Boîtier d'ordinateur Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur moyen tour
Marque	Sharkoon
Modèle	MK7 ARGB
Facteur de forme carte mère	Mini-ITX, Micro-ATX (BTF)
Dimensions (L x P x H)	43,5 x 22,5 x 44,5 cm
Poids	Environ 6,5 kg
Matériau du panneau latéral	Verre trempé
Couleurs disponibles	Noir, Blanc
Longueur max. carte graphique	41,0 cm
Hauteur max. refroidisseur CPU	17,0 cm
Longueur max. bloc d'alimentation	23,5 cm
Baies de stockage	2 x 3,5" ; 3 x 2,5"
Slots d'extension	5
Connecteurs I/O	1 x USB Type-C 3.2 Gen 2, 2 x USB 3.0, 1 x Audio (prise jack TRRS)
Configuration ventilateurs incluse	1 x 120 mm PWM ARGB à l'arrière, 2 x 120 mm PWM ARGB sur le panneau latéral
Emplacements ventilateurs supplémentaires	3 x 120 mm ou 2 x 140 mm / radiateur en haut, 2 x 120 mm en bas
Support radiateur	Haut : 120/140/240/280/360 mm ; Latéral : 120/140/240 mm
Type de RVB	Adressable (ARGB)
Contrôle RVB	Manuel (22 modes) ou via carte mère (ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync, Gigabyte RGB Fusion Ready)
Broche RVB	5V-D-coded-G
Concentrateur de ventilateur PWM	4 ports
Support carte graphique	Oui, ajustable
Système de gestion des câbles	Oui
Accessoires inclus	Kit d'accessoires

FOIRE AUX QUESTIONS - MK7 ARGB Sharkoon

Quelles sont les dimensions du boîtier Sharkoon MK7 ARGB ?

Les dimensions sont de 43,5 cm de longueur, 22,5 cm de largeur et 44,5 cm de hauteur.

Quel type de carte mère puis-je installer dans ce boîtier ?

Le boîtier supporte les formats Mini-ITX et Micro-ATX, y compris les cartes mères BTF.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 41,0 cm.

Comment contrôler l'éclairage RGB ?

Vous pouvez contrôler l'éclairage via le bouton reset (22 modes manuels) ou synchroniser avec la carte mère grâce à la compatibilité ASUS Aura Sync, MSI Mystic Light Sync, ASRock Polychrome Sync et Gigabyte RGB Fusion Ready.

Combien de ventilateurs sont préinstallés ?

Le boîtier est livré avec 3 ventilateurs : 1 x 120 mm PWM ARGB à l'arrière et 2 x 120 mm PWM ARGB sur le panneau latéral.

Puis-je installer un radiateur de watercooling ?

Oui, le panneau supérieur accepte les radiateurs jusqu'à 360 mm, et le panneau latéral jusqu'à 240 mm. Attention : une carte graphique de plus de 26 cm peut gêner l'installation du radiateur latéral.

Le panneau en verre trempé est-il fragile ?

Oui, le verre trempé peut se casser sous une pression excessive. Évitez de poser le panneau sur ses bords et manipulez-le avec précaution.

Quels sont les connecteurs en façade ?

La façade dispose de 1 x USB Type-C 3.2 Gen 2, 2 x USB 3.0 et 1 prise audio jack TRRS.

Combien de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 2 disques de 3,5 pouces et 3 disques de 2,5 pouces.

Comment éteindre les LEDs ?

Maintenez le bouton reset enfoncé pendant 2 secondes pour éteindre les LEDs. Appuyez brièvement pour les rallumer.

MODE D'EMPLOI MK7 ARGB Sharkoon

Caractéristiques générales:

Facteur de forme: Micro-ATX
Slots d'expansion: 5
Revêtement intérieur:	√
Support carte graphique:	√
Installation sans montage des périphériques:	√
Système de gestion des câbles:	√
Panneau latéral:	Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 43,5 x 22,5 x 44,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 4
Contrôle manuel: 22 modes
Compatibilité carte mère:	ASUS Aura Sync,MSI Mystic Light Sync,ASRock Polychrome Sync,Gigabyte RGB Fusion Ready
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 2

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1

USB 3.0 (gauche): 2

Audio (gauche): √ (Prise jack TRRS)

Configuration des ventilateurs:

Panneau arrière:	1x ventilateur PWM ARVB de 120 mm (pré-installé)
Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
Panneau latéral:	2x ventilateur PWM ARVB de 120 mm (pré-installé) ou radiateur* (en option)
Panneau inférieur:	2x ventilateur de 120 mm (en option)
Concentrateur de ventilateur PWM:	4 ports

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX (BTF)
Longueur max. des cartes graphiques: 41,0 cm
Hauteur max. du refroidisseur CPU: 17,0 cm
Longueur max. du bloc d'alimentation:	23,5 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

MK7 ARGB, Kit d'accessoires

* Une longueur de carte graphique supérieure à 26 cm peut gêner l'installation du radiateur sur la panneau latéral

Consignes de sécurité

L'appareil est conçu comme un boîtier pour les composants matériels PC dans des zones intérieures sèches. Pour votre propre sécurité, suivez toujours les instructions ci-dessous et assurez-vous que l'appareil n'est pas endommagé avant de l'utiliser. En outre, utilisez uniquement des câbles compatibles et des accessoires autorisés. La garantie du fabricant sera annulée si le produit ou tout composant matériel installé est endommagé en raison d'une mauvaise utilisation ou du non-respect de ces consignes de sécurité. En cas de problème avec le produit, contactez notre service d'assistance technique à l'adresse support@ sharkoon.com.

• AVERTISSEMENT ! Risque d'étouffement ou de suffocation dû aux petites pièces et aux matériaux d'emballage. Gardez l'appareil et ses matériaux d'emballage hors de portée des enfants de moins de 6 ans !
• AVERTISSEMENT ! Risque de blessure telle que coupure ou contusion. Faites attention aux bords tranchants, aux ouvertures et aux pièces mobiles. Utilisez des gants de sécurité lors de l'installation du matériel.
• AVERTISSEMENT ! Crises d'épilepsie provoquées par les lumières clignotantes. N'utilisez l'appareil que dans des pièces bien éclairées ou, si possible, désactivez l'éclairage de l'appareil ! En cas de doute, consultez un médecin avant utilisation !
• ATTENTION ! Risque de casse dû à une tension de surface élevée. Évitez toute pression excessive sur les panneaux en verre trempé, par exemple en posant le verre trempé sur l'un de ses bords sur une surface dure.

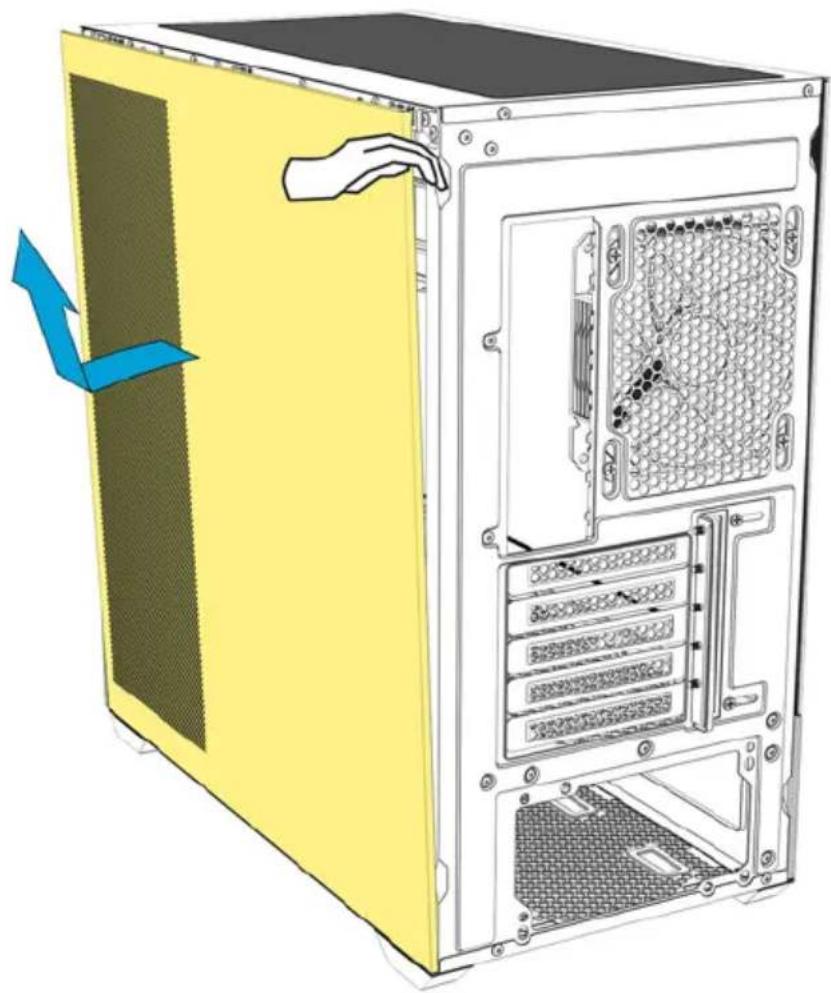

Assemblage du panneau latéral

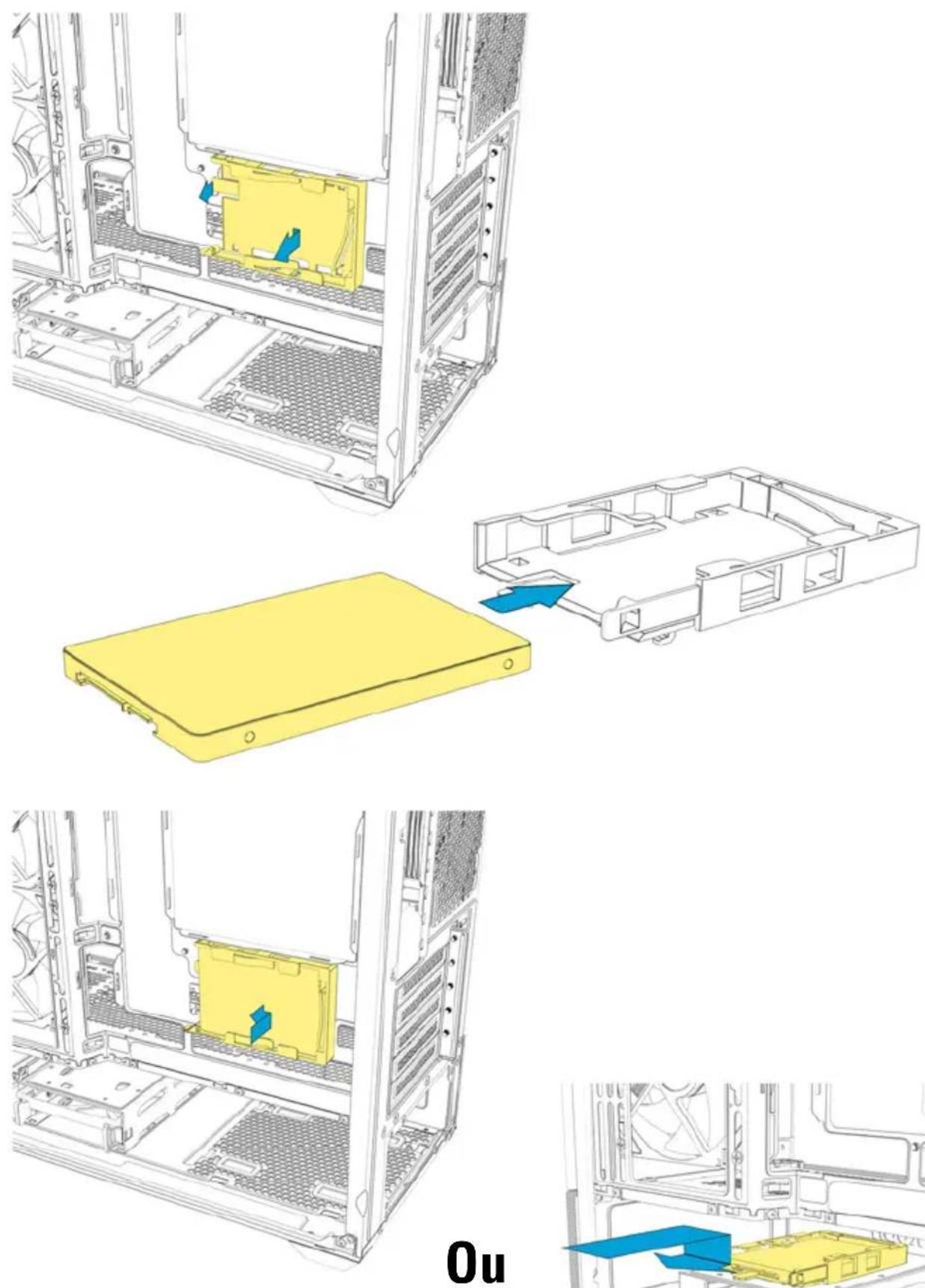

Installer les disques durs/SSD de 2,5"

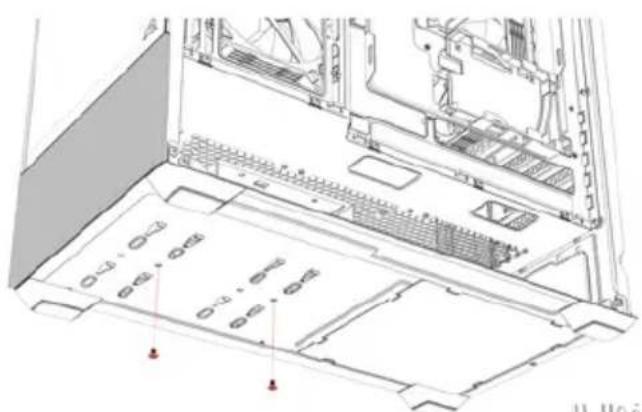

Installer les disques durs/SSD de 2,5"

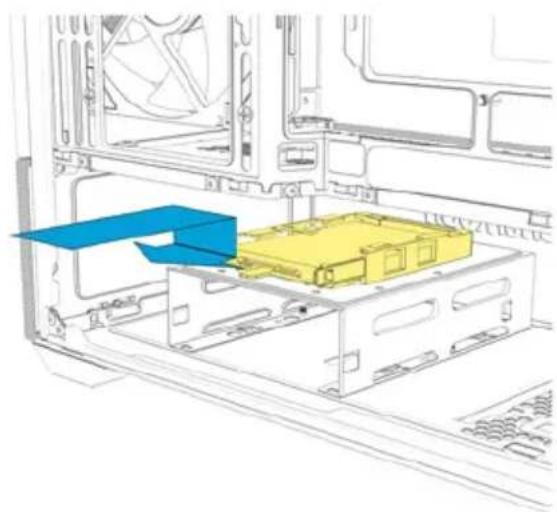

Installer les disques durs/SSD de 2,5"

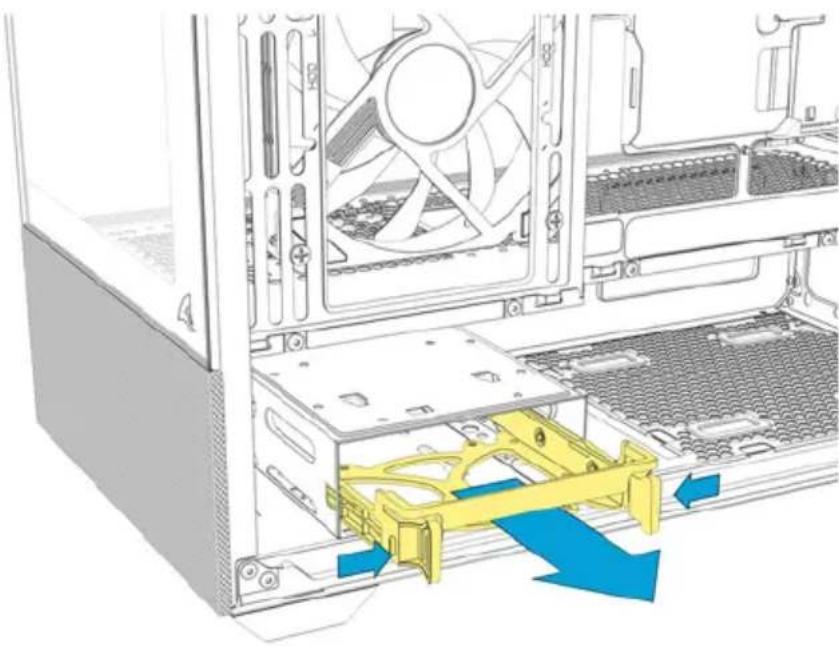

Installer les disques durs de 3,5"

Installer les disques durs de 3,5"

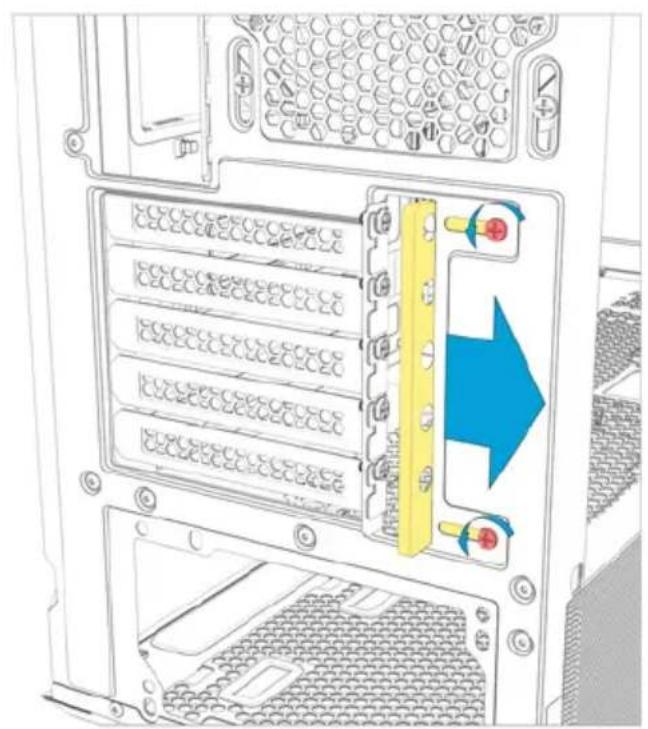

Installer les cartes d'extension

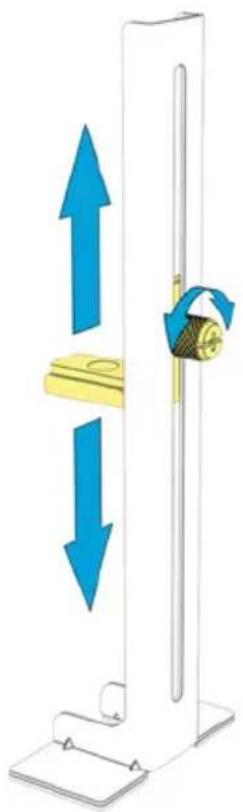

Ajuster le support carte graphique

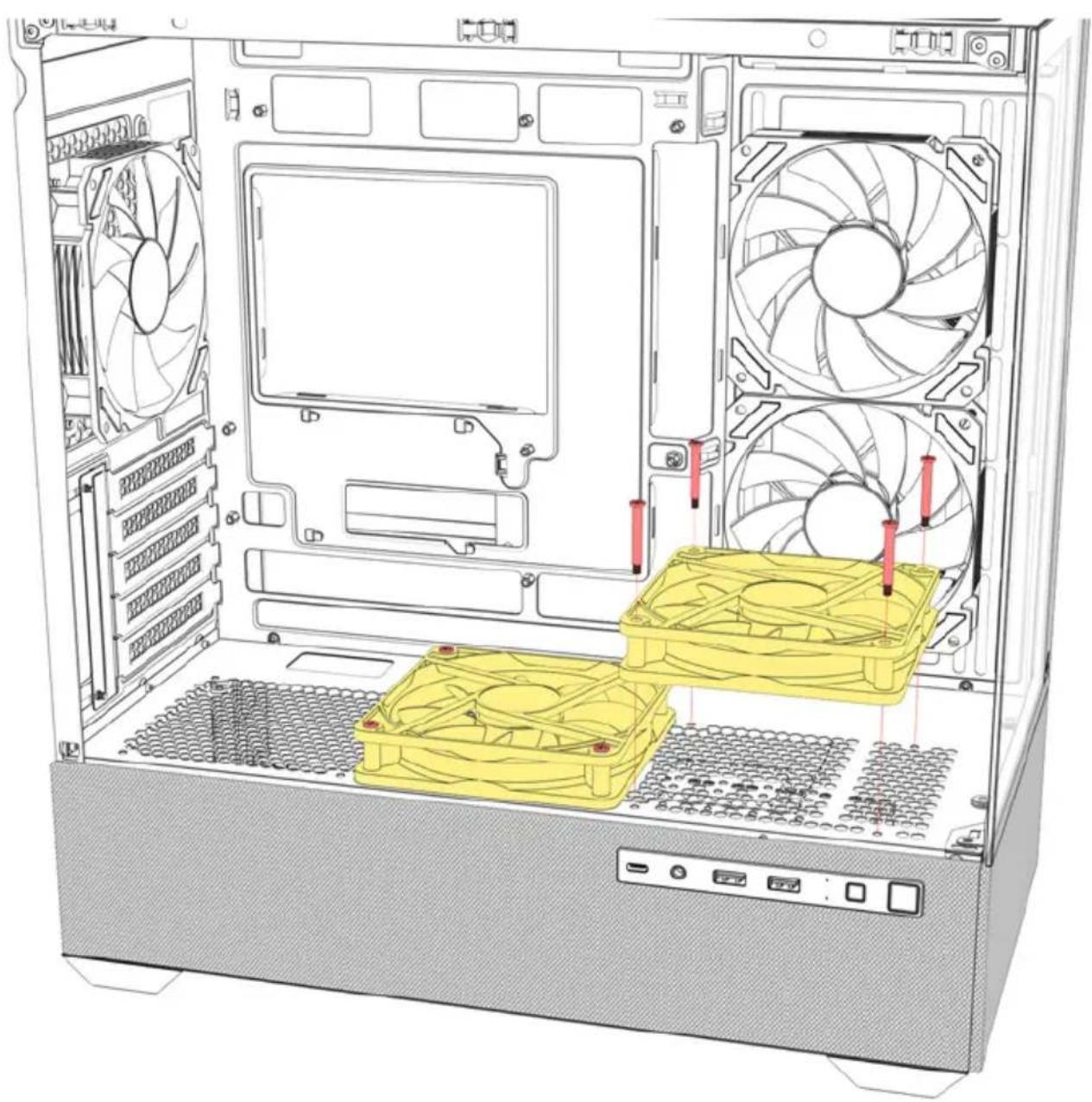

Installer les ventilateurs

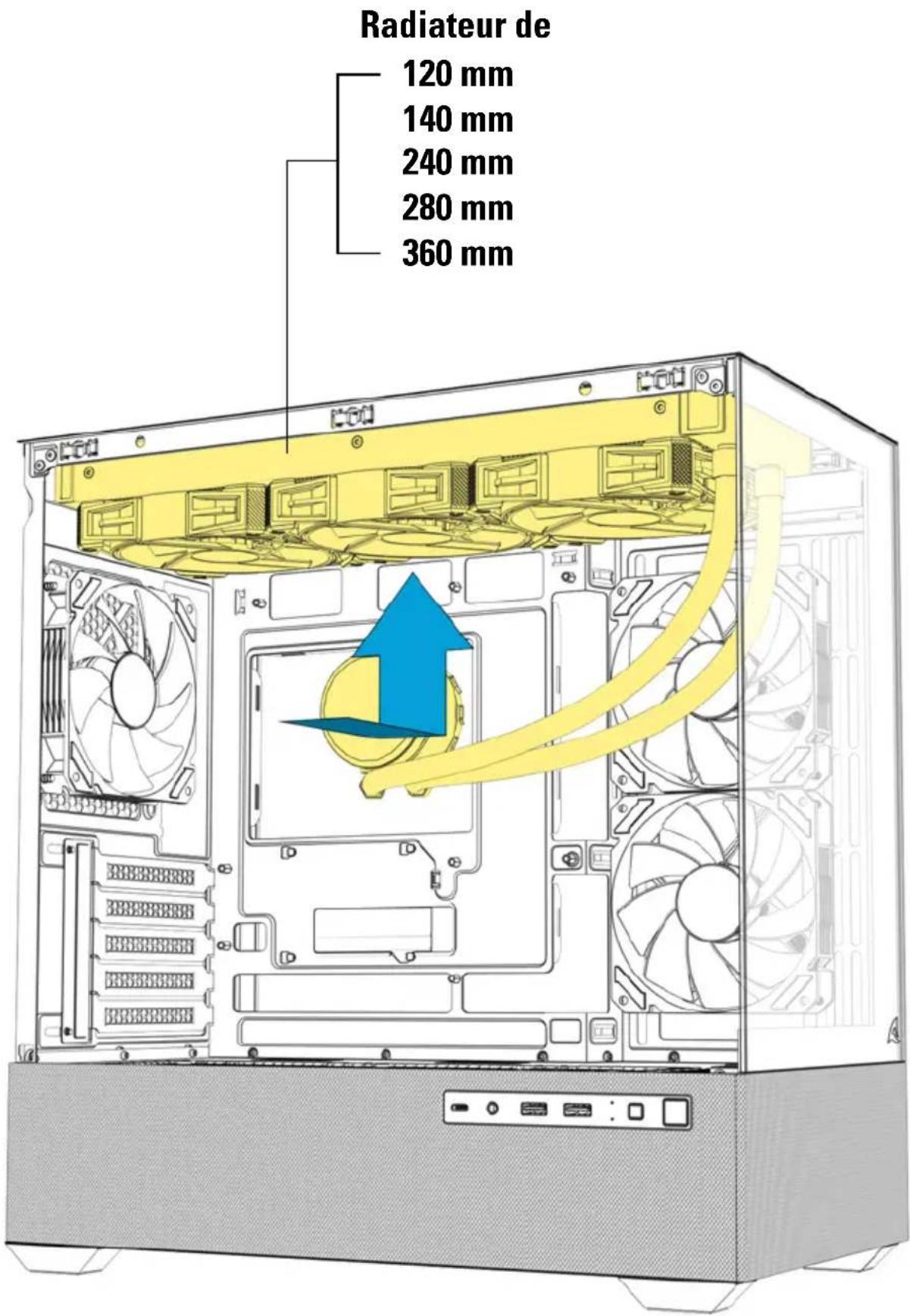

Installer le radiateur sous le panneau supérieur

Radiateur de 120 mm 140 mm 240 mm 280 mm 360 mm

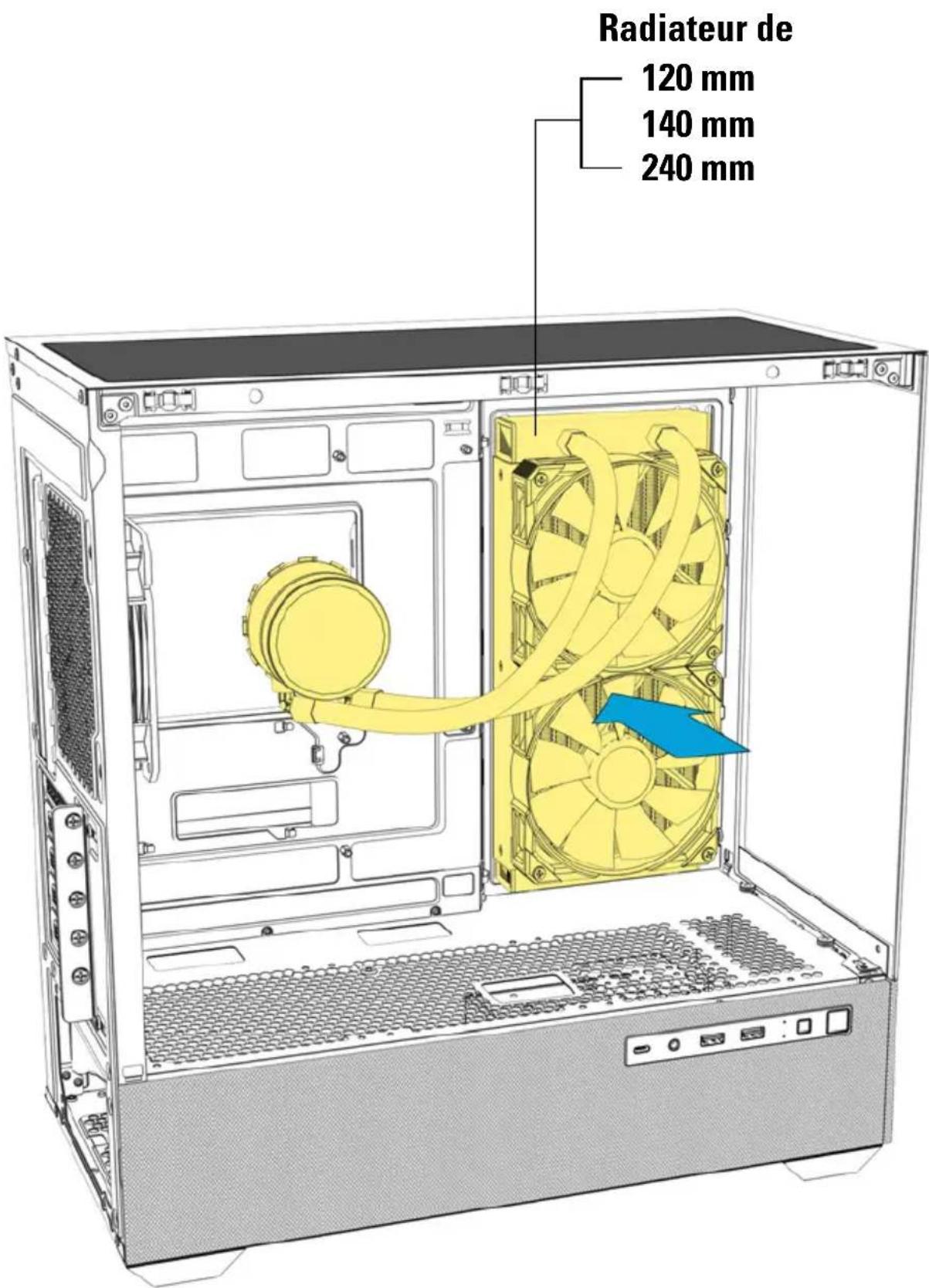

Installer le radiateur sur le panneau latéral

Radiateur de 120 mm 140 mm 240 mm

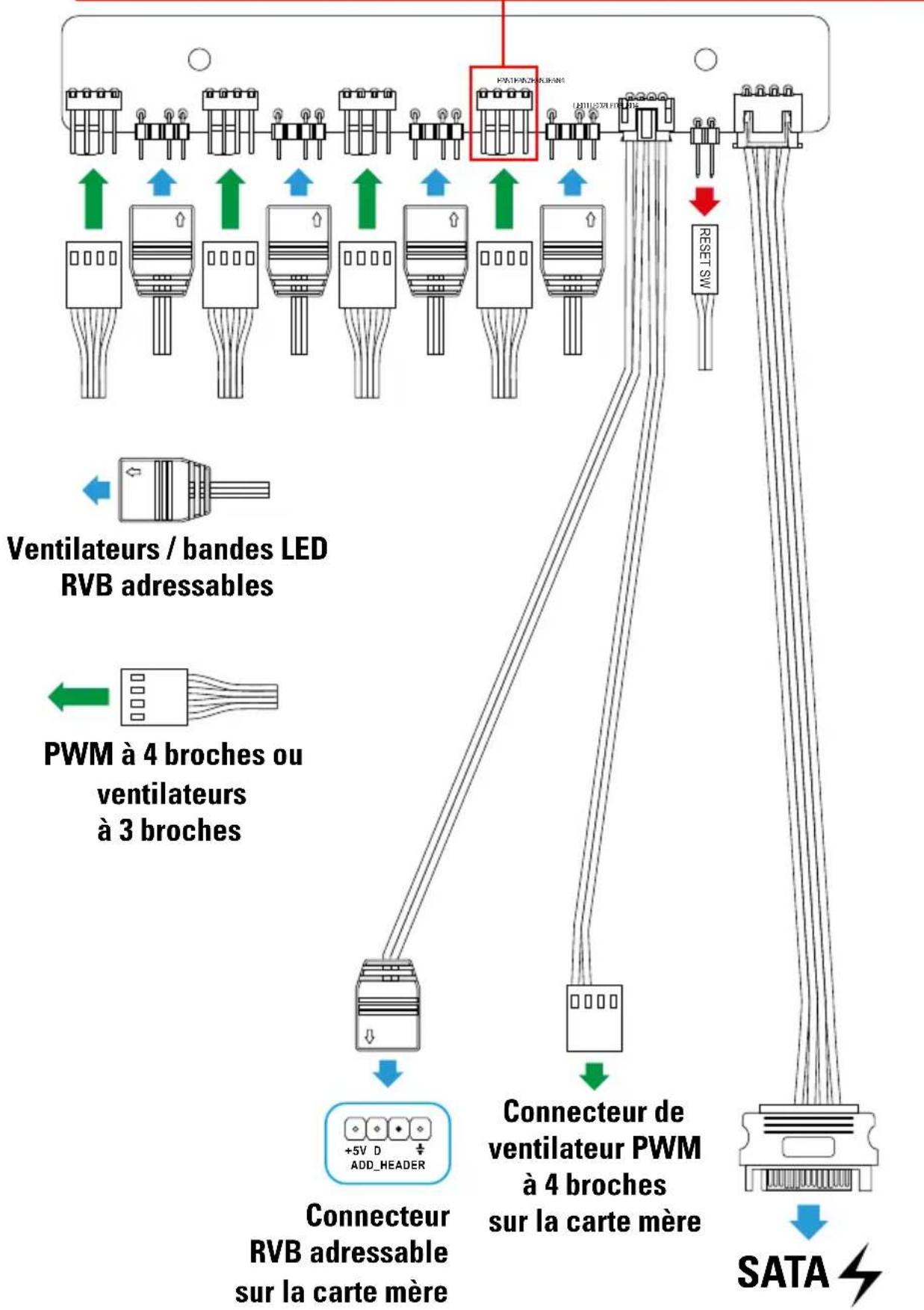

Commande RVB adressable via la carte mère

Un ventilateur doit être connecté à FAN1 pour permettre le contrôle de la vitesse du ventilateur via la carte mère et l'affichage des signaux de vitesse du ventilateur.

Ventilateurs / bandes LED RVB adressables PWM à 4 broches ou ventilateurs à 3 broches Connecteur de ventilateur PWM RVB adressable sur la carte mère +5V D ADD_HEADER Connecteur RVB adressable sur la carte mère SATA

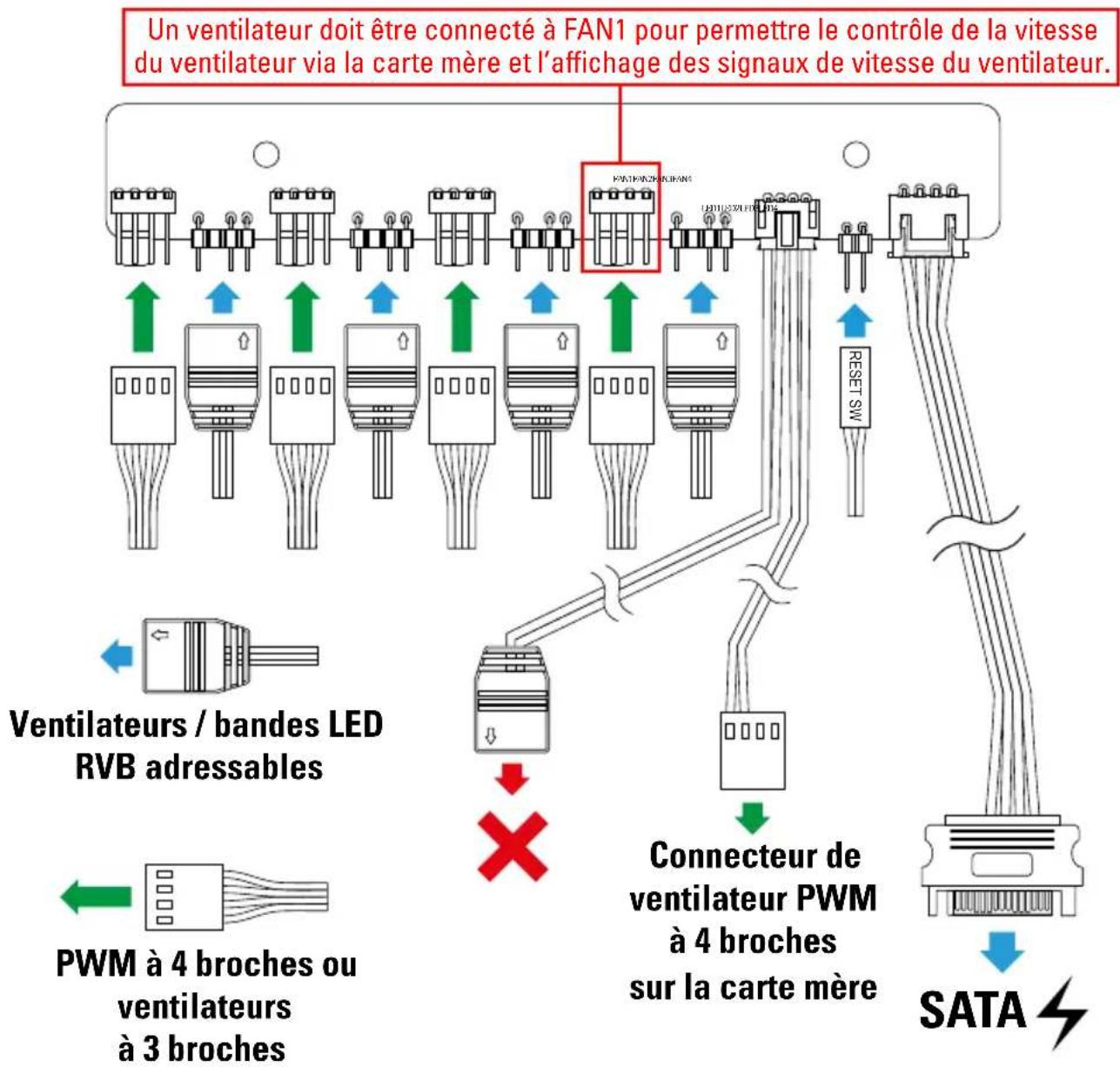

Commande RVB adressable manuelle

Un ventilateur doit être connecté à FAN1 pour permettre le contrôle de la vitesse du ventilateur via la carte mère et l'affichage des signaux de vitesse du ventilateur. Ventilateurs / bandes LED RVB adressables PWM à 4 broches ou ventilateurs à 3 broches Connecteur de ventilateur PWM à 4 broches sur la carte mère SATA

    L["Blanc naturel Rough Vert Jan"] --> M["Blanc RRGB"]
    M --> N["Blanc RVB 1"]
    N --> O["Blanc RVB 2"]
    O --> P["Blanc RVB 3"]

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#ccf,stroke:#333
    style M fill:#ccf,stroke:#333
    style N fill:#ccf,stroke:#333
    style O fill:#ccf,stroke:#333
    style P fill:#ccf,stroke:#333

Appuyez sur le bouton reset □ pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset □ pour allumer les LED.

Mentions légales

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
