Type de produit	Station d'accueil Thunderbolt 4
Marque	IOGEAR
Modèle	Quantum GTD4MHTAA
Connectivité hôte	1 port Thunderbolt 4 (86 W de charge)
Ports aval	3 ports Thunderbolt 4, 1 port USB-A 10 Gbit/s
Sortie vidéo maximale (simple)	Jusqu'à 7680 x 4320 @ 30 Hz
Sortie vidéo maximale (double)	Jusqu'à 4096 x 2160 @ 60 Hz par écran en mode étendu
Alimentation	Adaptateur secteur externe, entrée 100-240 V CA
Puissance de charge hôte	86 W
Systèmes d'exploitation supportés	Windows 10/11, macOS 10.13 et versions ultérieures
Dimensions (approx.)	200 x 75 x 25 mm
Poids (approx.)	500 g
Contenu de l'emballage	Station d'accueil, câble Thunderbolt 4 0,8 m, adaptateur secteur, guide de démarrage rapide, carte de garantie
Garantie	Garantie limitée de 1 an
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides ni de produits abrasifs.
Consignes de sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir l'appareil. Éviter l'exposition à l'humidité.
Pièces détachées et réparabilité	Contacter le support technique IOGEAR. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - Quantum GTD4MHTAA IOGEAR

Quels ordinateurs sont compatibles avec la station d'accueil Quantum GTD4MHTAA ?

La station est compatible avec tout ordinateur équipé d'un port Thunderbolt 4 (ou Thunderbolt 3 avec limitation de bande passante). Les systèmes d'exploitation supportés sont Windows 10/11 et macOS 10.13 ou ultérieur.

Puis-je connecter la station à un port USB-C standard ?

Non, un port Thunderbolt 4 (ou Thunderbolt 3) est requis. Un port USB-C classique ne fournira pas la bande passante nécessaire et la station pourrait ne pas fonctionner.

Combien d'écrans puis-je connecter simultanément ?

Vous pouvez connecter jusqu'à deux écrans simultanément. En mode simple écran, la résolution peut atteindre 8K (7680x4320 @30Hz). En mode double, chaque écran peut atteindre 4K (4096x2160 @60Hz) en mode étendu.

La station d'accueil peut-elle charger mon ordinateur portable ?

Oui, le port Thunderbolt 4 hôte fournit une charge de 86 W à l'ordinateur connecté, ce qui est suffisant pour la plupart des ordinateurs portables.

Comment installer la station d'accueil ?

Branchez l'adaptateur secteur sur la station, puis connectez la station à votre ordinateur via le câble Thunderbolt 4 fourni. Appuyez sur le bouton d'alimentation pour allumer la station. Les périphériques peuvent être branchés après.

Que faire si la station ne fonctionne pas après connexion ?

Vérifiez que l'ordinateur prend en charge Thunderbolt 4. Assurez-vous que l'alimentation est branchée et que le bouton d'alimentation est allumé (voyant bleu). Redémarrez l'ordinateur et mettez à jour les pilotes Thunderbolt.

Puis-je utiliser des périphériques USB-C sur les ports Thunderbolt 4 ?

Oui, les ports Thunderbolt 4 sont rétrocompatibles avec les périphériques USB-C. Cependant, les périphériques Thunderbolt fonctionneront à pleine vitesse (40 Gbit/s), tandis que les périphériques USB-C seront limités à la vitesse USB (jusqu'à 10 Gbit/s).

Quelle est la différence entre les ports Thunderbolt 4 aval et le port USB-A ?

Les trois ports Thunderbolt 4 aval offrent une bande passante allant jusqu'à 40 Gbit/s et supportent les écrans, le stockage et autres périphériques Thunderbolt. Le port USB-A offre 10 Gbit/s pour les périphériques USB classiques (clés USB, souris, etc.).

La station est-elle compatible avec macOS Monterey ou Ventura ?

Oui, la station est compatible avec macOS 10.13 ou ultérieur, y compris Monterey et Ventura. Assurez-vous d'avoir les dernières mises à jour macOS installées.

Que faire si la station chauffe ?

Il est normal qu'une station d'accueil Thunderbolt 4 chauffe légèrement en utilisation intensive. Assurez-vous qu'elle est placée dans un endroit bien ventilé, loin des sources de chaleur. Si la température devient excessive, débranchez-la et contactez le support IOGEAR.

MODE D'EMPLOI Quantum GTD4MHTAA IOGEAR

Guide de démarrage rapide

Quantum™ Thunderbolt™ 4 Mini-station d'accueil

GTD4MHTAA

PART NO.Q1735

Package Contents

• 1x GTD4MHTAA
  • 1x Thunderbolt ^TM 4 cable 0.8m
• 1x Power Adapter
• 1x QSG
• 1x Warranty Card

System Requirements

Contenu de l'emballage

• 1x GTD4MHTAA
  • 1x câble Thunderbolt 4 de 0.8 m
  • 1x adaptateur secteur
• 1x QSG
  • 1x carte de garantie

Configuration système requise

Exigences relatives au périphérique hôte

- Hôte Thunderbolt 4 requis pour une bande passante maximale (40 Gbit/s)

Exigences du système d'exploitation

- Windows® 10,11

- macOS® 10.13+

A. Port hôte Thunderbolt 4
B. USB-A 10 Gbit/s pour les périphériques et les périphériques de stockage
C. Indicateur LED de liaison et d'alimentation
D. Prise CC pour adaptateur secteur
E. Bouton d'alimentation
F. 3 ports Thunderbolt 4 pour moniteurs et autres appareils Thunderbolt ou USB-C

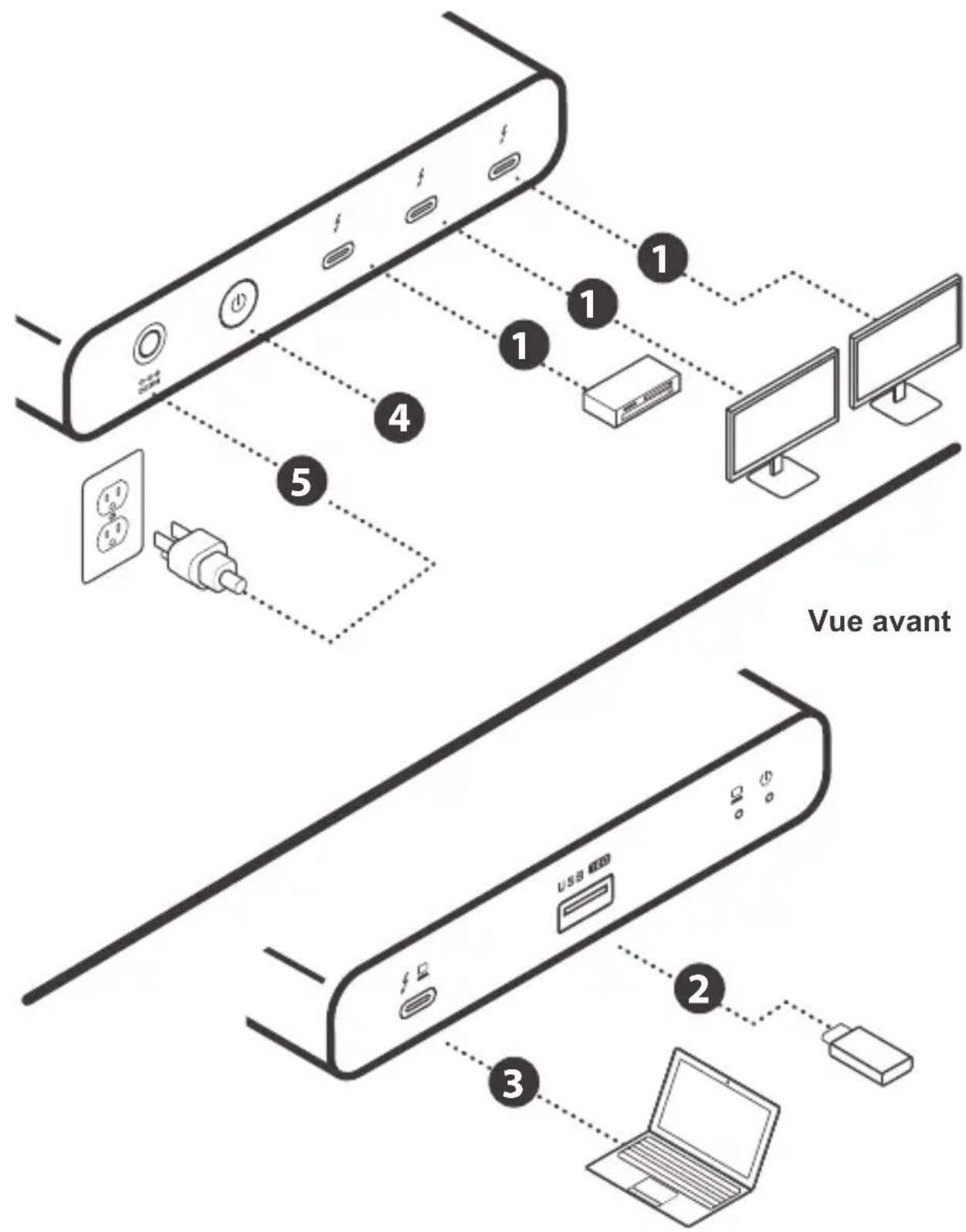

Installation du matériel

Veuillez suivre les étapes ci-dessous afin d'assurer une performance optimale:

Étape 1

Connectez jusqu'à 3 appareils Thunderbolt 4 ou USB-C aux ports Thunderbolt 4 en aval. - Jusqu'à deux écrans peuvent être connectés à la fois

Étape 2

Connectez un périphérique USB-A

Étape 3

Connectez un ordinateur hôte Thunderbolt (86 W)

Étape 4

Connectez l'alimentation au port d'alimentation

Étape 5

Allumez l'alimentation en appuyant sur le bouton d'alimentation

Vue arrière

Sortie vidéo unique
Système opérateur Display 1
Windows	Jusqu'à 7680 x 4320@30Hz
macOS X	Jusqu'à 7680 x 4320@30Hz

Double sortie vidéo
Operating System Display 1		Display 2	Mode
Windows	Jusqu'à 4096 x 2160@60Hz	Jusqu'à 4096 x 2160@60Hz	Étendre
macOS X	Jusqu'à 4096 x 2160@60Hz	Jusqu'à 4096 x 2160@60Hz	Étendre

Garantie limitée

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit Modèle du produit ____ Numéro de série ____

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
