K00AA2914 - Cuisine extérieure SABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir à bouteille de propane pour cuisine extérieure
Marque	SABER
Modèle	K00AA2914
Matériau	Acier inoxydable brossé
Fonction principale	Rangement et fixation d'une bouteille de propane
Dimensions du produit (approx.)	Hauteur 30 cm, Largeur 60 cm, Profondeur 55 cm
Dimensions de découpe requises	Consulter la figure 1 du manuel (page 2)
Poids (approx.)	15 kg
Installation	Encaster dans un îlot de cuisine extérieure
Fixation	Quincaillerie non fournie via trous de fixation
Aération de l'îlot	Obligatoire pour la sécurité
Étanchéité	Joint silicone recommandé entre l'îlot et le produit
Entretien	Nettoyer avec le produit polissant Saber® A00YY0312
Nettoyage	Essuyer dans le sens du fil de l'acier inoxydable
Résistance à la corrosion	Nettoyer régulièrement, surtout près de l'océan ou piscine
Pièce détachée recommandée	Produit polissant Saber® A00YY0312
Accessoires	Tuyau d'évacuation (non fourni) pour certaines configurations (optionnel)
Garantie	Non spécifiée - consulter le vendeur
Utilisation prévue	Extérieur, intégré dans un îlot
Réparabilité	Installation par un professionnel qualifié; pièces non listées

FOIRE AUX QUESTIONS - K00AA2914 SABER

Comment installer le tiroir à bouteille de propane K00AA2914 ?

Avant l'installation, retirez le tiroir de son encadrement en appuyant sur le levier blanc côté droit et en soulevant le côté gauche. Placez l'arrière de l'encadrement sur une surface plane 1/8 po plus haute que la découpe pour un bon nivellement. Glissez l'appareil dans l'îlot et fixez-le solidement avec des pièces de quincaillerie (non fournies) à travers les trous de fixation situés sur le dessus, en bas ou sur les côtés. Remettez ensuite le tiroir en place.

Quelles sont les dimensions de découpe pour le modèle K00AA2914 ?

Les dimensions de découpe exactes pour le modèle K00AA2914 sont indiquées à la page 2 du manuel, dans la figure 1. Il est impératif de les respecter pour une installation correcte.

Comment fixer le tiroir dans l'îlot ?

Utilisez des pièces de quincaillerie appropriées (non fournies) à travers les trous de fixation situés sur le dessus, en bas ou sur les côtés de l'encadrement du tiroir. Assurez-vous que le tiroir est bien aligné avant de le verrouiller.

Comment enlever le tiroir pour l'installation ?

Sortez délicatement le tiroir de son encadrement. Appuyez sur le levier blanc situé sur le côté droit tout en soulevant le côté gauche pour libérer le tiroir des glissières. Tirez ensuite le tiroir complètement.

Comment verrouiller les glissières du tiroir après installation ?

Après avoir remis le tiroir en place, fermez-le. La glissière se verrouillera automatiquement. Pour vérifier, sortez le tiroir ; sa course devrait s'arrêter avant l'extrémité des glissières.

Quel produit utiliser pour nettoyer l'acier inoxydable du tiroir ?

Utilisez le produit polissant pour acier inoxydable Saber® (référence A00YY0312) pour éliminer graisse, saleté ou dépôts d'oxyde fer. Essuyez toujours dans le sens du fil de l'acier.

Comment éviter la corrosion sur l'acier inoxydable ?

Nettoyez régulièrement avec le produit polissant Saber®. Enlevez rapidement tout dépôt d'oxyde fer pour éviter des piqûres de corrosion permanentes. Évitez le stockage de produits chimiques comme le chlore ou l'engrais à proximité.

Pourquoi l'aération de l'îlot est-elle importante ?

Une aération adéquate est obligatoire pour la sécurité, notamment en présence d'une bouteille de propane. Consultez le catalogue du barbecue ou le manuel de l'utilisateur pour les exigences, ainsi que les règles locales.

Que faire si le tiroir ne coulisse pas correctement ?

Vérifiez que les glissières sont bien verrouillées et que le tiroir est correctement aligné. Assurez-vous que l'encadrement n'est pas obstrué. Si le problème persiste, contactez un professionnel qualifié.

Où trouver les pièces de rechange pour le modèle K00AA2914 ?

Le manuel mentionne le produit polissant Saber® A00YY0312 comme pièce détachée recommandée. Pour d'autres pièces, veuillez contacter le service client SABER ou un revendeur agréé.

MODE D'EMPLOI K00AA2914 SABER

ÉLÉMENTS DE CUISINE D'EXTÉRIEUR

Tous les appareils illustrés doivent être installés par un technicien professionnel qualifié.

Lire attentivement toutes les consignes avant de commencer l'installation.

Conserver ces consignes!

À l'installateur : Remettre ce manuel au client avec le produit pour consultation ultérieure.

Au consommateur : Veuillez conserver ce manuel pour consultation ultérieure.

• Pour une installation adéquate, s'assurer d'utiliser les bonnes dimensions de découpe, telles qu'indiquées à la page 2 de votre produit spécifique.
- Nous vous recommandons d'utiliser un matériau d'étanchéité de silicone (non fourni) pour sceller l'interface entre l'îlot et la bande de chant de votre produit.
- Certains modèles peuvent inclure un autre catalogue ou une fiche d'information du supplément.
- ATTENTION : S'assurer de la bonne aération de l'îlot. Voir le catalogue du barbecue ou le manuel de l'utilisateur pour connaître les exigences relativement à l'aération. Consulter les règles locales pour obtenir de l'information complémentaire.
- Si vous avez acheté le modèle numéro K00AA2914 muni d'un tiroir à bouteille de propane, assurez-vous de lire attentivement la page supplémentaire fournie avec l'appareil.

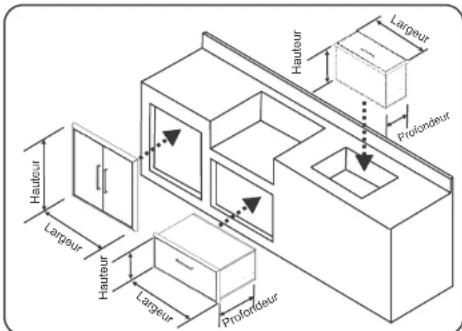

Figure 1 – Guide de découpe

Pour une installation appropriée, s'assurer d'utiliser les bonnes dimensions de découpe telles qu'indiquées pour votre numéro de modèle. Rechercher votre modèle à la page 2, se reporter ensuite à la figure 1 pour obtenir la bonne orientation.

Tiroirs

Avant d'installer votre tiroir, enlevez le tiroir de sa base en le sortant délicatement de son encadrement. Pour libérer le tiroir des glissières du tiroir, appuyez sur le levier blanc situé sur le côté droit et soulevez le côté gauche. À présent, sortez complètement le tiroir de son encadrement.

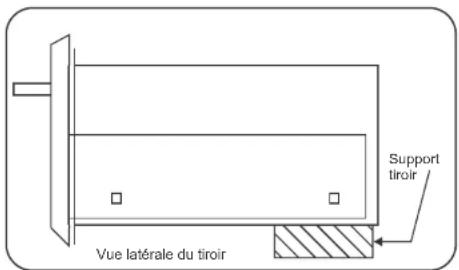

NOTE : Il est recommandé de déposer l'arrière de l'encadrement du tiroir sur une surface plane sécuritaire. Cela permettra de supporter le poids du tiroir et de son contenu. La surface doit être plus haute de 1/8 po que la découpe avant de l'ouverture. Le tiroir sera ainsi au bon niveau. Voir Figure 2.

1. Glisser l'appareil et le fixer solidement dans l'enceinte de l'ilot à l'aide des pièces de quincaillerie appropriées à votre réalisation (non fournies) à travers les trous de fixation situés sur le dessus, dans le bas de l'encadrement du tiroir. Certains modèles ont des trous de fixation à droite et à gauche de l'encadrement du tiroir.
2. Fixer de nouveau le tiroir en tirant complètement sur les glissières du tiroir, aligner ensuite le tiroir sur les glissières. Fermer à présent le tiroir. La glissière se verrouillera à la position voulue. Vérifier si les glissières sont verrouillées en sortant le tiroir- sa course devrait s'interrompre avant d'atteindre l'extrémité des glissières.

TIROIR À BOUTEILLE PROPANE – NUMÉRO DE MODÈLE

K00AA2914 :

Se reporter à la fiche d'information du supplément fournie avec le tiroir à bouteille de propane pour obtenir d'autres consignes et pour connaître la bonne méthode d'installation des bouteilles de propane.

Portes

Glisser l'appareil et le fixer solidement dans l'enceinte de l'ilot à l'aide des pièces de quincaillerie appropriées à votre réalisation (non fournies) à travers les trous de fixation situés sur le dessus, dans le bas ou sur les côtés de l'encadrement de porte.

Glacière

Glisser l'appareil dans la découpe de l'enceinte de l'îlot.

NOTE : Il faudra installer un tuyau d'évacuation (non fourni) à la glacière (K00AA3414) pour que celle-ci soit mise d'aplomb avec l'enceinte de l'îlot extérieure. Alternativement, vous pouvez utiliser le bouchon inclus et utiliser la glacière sans tuyau d'évacuation.

Entretien et nettoyage

Nettoyer votre produit avec le produit à polir pour acier inoxydable de Saber® (numéro de pièce A00YY0312) pour enlever la graisse, la saleté ou les dépôts d'oxyde fer sur la surface de votre produit. Essuyer toujours les produits en acier inoxydable dans le sens du fil du bois.

Si votre produit est installé dans un lieu proche de l'océan ou à proximité d'une piscine, il sera plus sensible à la corrosion et il doit donc être entretenu et nettoyé plus fréquemment. Ne pas entreposer de produits chimiques comme le chlore ou l'engrais près de votre produit.

Compte tenu de la nature même de l'acier inoxydable, des dépôts d'oxyde de fer en surface peuvent apparaître sur la surface de votre produit. Ces dépôts sont normaux et peuvent être éliminés avec un produit à polir de qualité pour acier inoydable. Dès que l'on aperçoit la présence de dépôts, il faut rapidement les enlever pour diminuer le risque d'avoir en permanence des piquères de corrosion en surface.

Suivre ces recommandations assurera des années de fonctionnement et protègera l'aspect et l'intégrité des accessoires en acier inoxydable Saber®.

ÉLÉMENTS DE CUISINE D'EXTÉRIEUR

K00AA3314

Ensemble de

finition pour

refrigerateur de

4,1 p·S

finition pour 4,1 pi

SABER

Réfrigérateur

	H	L	P
DÉCOUPE	85,73	60,9653,98m	cm
PRODUIT	88,09	2,0158,67 cm	cm

K00AA3114

Combinaison à

deux tiroirs et

porte SABER

K00AA3414

Glacière SABER®

trois tiroirs et porte

SABER

K00AA2514

Porle simple

d'accès

48.3cm x 66cm

(19 po × 26 po)

SABER
