K00AA2714 - Cuisine extérieure SABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de cuisine extérieure
Marque	SABER
Modèle	K00AA2714
Catégorie	Cuisine extérieure
Matériau	Acier inoxydable brossé
Utilisation	Extérieur (îlot de cuisine)
Installation	À encastrer dans un îlot par un technicien professionnel qualifié
Dimensions de découpe	Consulter le guide de découpe fourni avec le produit
Fonctions principales	Rangement (tiroir ou porte selon configuration)
Entretien et nettoyage	Nettoyer avec le produit à polir pour acier inoxydable Saber® (A00YY0312) dans le sens du fil. Nettoyage plus fréquent près de l'océan ou de la piscine
Sécurité	Assurer une bonne aération de l'îlot (voir manuel barbecue et règles locales). Utiliser du silicone d'étanchéité à l'interface
Pièces détachées	Disponibles auprès de SABER (ex: produit à polir)
Réparabilité	Installation et réparation par un professionnel qualifié recommandées
Contenu de l'emballage	Notice d'utilisation et mode d'emploi

FOIRE AUX QUESTIONS - K00AA2714 SABER

Comment installer le module K00AA2714 dans un îlot ?

L'installation doit être réalisée par un technicien professionnel qualifié. Utilisez les dimensions de découpe fournies dans le guide (page 2 de la notice). Scellez l'interface avec du silicone et fixez solidement l'appareil à l'aide de quincaillerie appropriée à travers les trous de fixation situés sur le dessus, le bas ou les côtés de l'encadrement.

Quelles sont les dimensions de découpe requises ?

Les dimensions de découpe exactes sont indiquées à la page 2 de votre notice pour le modèle K00AA2714. Assurez-vous de respecter ces dimensions pour une installation correcte.

Comment entretenir l'acier inoxydable du module ?

Utilisez le produit à polir pour acier inoxydable Saber® (réf. A00YY0312) pour enlever graisse, saleté ou dépôts d'oxyde fer. Essuyez toujours dans le sens du fil du bois. En environnement côtier ou près d'une piscine, nettoyez plus fréquemment.

Puis-je utiliser ce module près d'une piscine ?

Oui, mais il sera plus sensible à la corrosion. Un entretien et un nettoyage plus fréquents sont nécessaires. Ne stockez pas de produits chimiques comme le chlore à proximité.

Comment fixer le module dans l'îlot ?

Glissez l'appareil dans la découpe et fixez-le solidement à l'aide de pièces de quincaillerie appropriées (non fournies) à travers les trous de fixation situés sur le dessus, dans le bas ou sur les côtés de l'encadrement.

Le module est-il compatible avec une bouteille de propane ?

Non, ce modèle (K00AA2714) n'est pas conçu pour une bouteille de propane. Seul le modèle K00AA2914 comporte un tiroir à bouteille de propane spécifique.

Où trouver des pièces de rechange ?

Les pièces de rechange, comme le produit à polir Saber® (A00YY0312), sont disponibles auprès de SABER ou de ses revendeurs agréés.

Quelle est la procédure de nettoyage recommandée ?

Nettoyez avec un produit à polir pour acier inoxydable de qualité, comme le Saber® A00YY0312. Essuyez dans le sens du fil du bois pour éviter les rayures. Enlevez rapidement tout dépôt d'oxyde de fer pour éviter la corrosion.

Dois-je sceller l'interface avec du silicone ?

Oui, il est recommandé d'utiliser un matériau d'étanchéité de silicone (non fourni) pour sceller l'interface entre l'îlot et la bande de chant de votre produit.

Que faire en cas de corrosion ?

Les dépôts d'oxyde de fer sont normaux sur l'acier inoxydable. Utilisez un produit à polir de qualité pour les éliminer rapidement. Si la corrosion persiste, contactez SABER pour des conseils supplémentaires.

MODE D'EMPLOI K00AA2714 SABER

ÉLÉMENTS DE CUISINE D'EXTÉRIEUR

Tous les appareils illustrés doivent être installés par un technicien professionnel qualifié.

Lire attentivement toutes les consignes avant de commencer l'installation.

Conserver ces consignes!

À l'installateur : Remettre ce manuel au client avec le produit pour consultation ultérieure.

Au consommateur : Veuillez conserver ce manuel pour consultation ultérieure.

• Pour une installation adéquate, s'assurer d'utiliser les bonnes dimensions de découpe, telles qu'indiquées à la page 2 de votre produit spécifique.
- Nous vous recommandons d'utiliser un matériau d'étanchéité de silicone (non fourni) pour sceller l'interface entre l'ilot et la bande de chant de votre produit.
- Certains modèles peuvent inclure un autre catalogue ou une fiche d'information du supplément.
- ATTENTION : S'assurer de la bonne aération de l'îlot. Voir le catalogue du barbecue ou le manuel de l'utilisateur pour connaître les exigences relativement à l'aération. Consulter les règles locales pour obtenir de l'information complémentaire.
- Si vous avez acheté le modèle numéro K00AA2914 muni d'un tiroir à bouteille de propane, assurez-vous de lire attentivement la page supplémentaire fournie avec l'appareil.

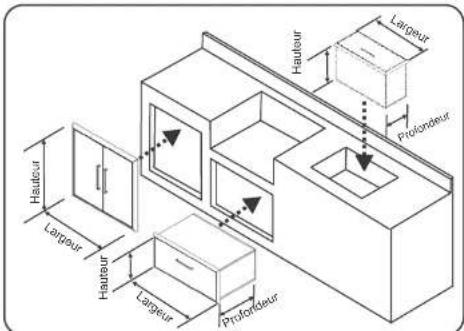

Figure 1 – Guide de découpe

Pour une installation appropriée, s'assurer d'utiliser les bonnes dimensions de découpe telles qu'indiquées pour votre numéro de modèle. Rechercher votre modèle à la page 2, se reporter ensuite à la figure 1 pour obtenir la bonne orientation.

Tiroirs

Avant d'installer votre tiroir, enlevez le tiroir de sa base en le sortant délicatement de son encadrement. Pour libérer le tiroir des glissières du tiroir, appuyez sur le levier blanc situé sur le côté droit et soulevez le côté gauche. À présent, sortez complètement le tiroir de son encadrement.

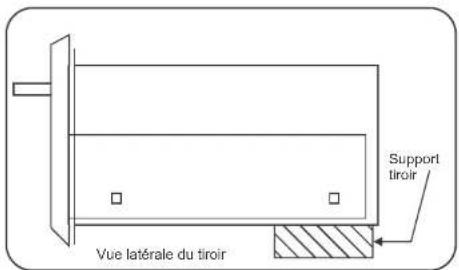

NOTE : Il est recommandé de déposer l'arrière de l'encadrement du tiroir sur une surface plane sécuritaire. Cela permettra de supporter le poids du tiroir et de son contenu. La surface doit être plus haute de 1/8 po que la découpe avant de l'ouverture. Le tiroir sera ainsi au bon niveau. Voir Figure 2.

1. Glisser l'appareil et le fixer solidement dans l'enceinte de l'îlot à l'aide des pièces de quincaillerie appropriées à votre réalisation (non fournies) à travers les trous de fixation situés sur le dessus, dans le bas de l'encadrement du tiroir. Certains modèles ont des trous de fixation à droite et à gauche de l'encadrement du tiroir.
2. Fixer de nouveau le tiroir en tirant complètement sur les glissières du tiroir, aligner ensuite le tiroir sur les glissières. Fermer à présent le tiroir. La glissière se verrouillera à la position voulue. Vérifier si les glissières sont verrouillées en sortant le tiroir- sa course devrait s'interrompre avant d'atteindre l'extrémité des glissières.

TIROIR À BOUTEILLE PROPANE – NUMÉRO DE MODÈLE

K00AA2914 :

Se reporter à la fiche d'information du supplément fournie avec le tiroir à bouteille de propane pour obtenir d'autres consignes et pour connaître la bonne méthode d'installation des bouteilles de propane.

Portes

Glisser l'appareil et le fixer solidement dans l'enceinte de l'ilot à l'aide des pièces de quincaillerie appropriées à votre réalisation (non fournies) à travers les trous de fixation situés sur le dessus, dans le bas ou sur les côtés de l'encadrement de porte.

Glacière

Glisser l'appareil dans la découpe de l'enceinte de l'îlot.

NOTE : Il faudra installer un tuyau d'évacuation (non fourni) à la glacière (K00AA3414) pour que celle-ci soit mise d'aplomb avec l'enceinte de l'îlot extérieure. Alternativement, vous pouvez utiliser le bouchon inclus et utiliser la glacière sans tuyau d'évacuation.

Entretien et nettoyage

Nettoyer votre produit avec le produit à polir pour acier inoxydable de Saber® (numéro de pièce A00YY0312) pour enlever la graisse, la saleté ou les dépôts d'oxyde fer sur la surface de votre produit. Essuyer toujours les produits en acier inoxydable dans le sens du fil du bois.

Si votre produit est installé dans un lieu proche de l'océan ou à proximité d'une piscine, il sera plus sensible à la corrosion et il doit donc être entretenu et nettoyé plus fréquemment. Ne pas entreposer de produits chimiques comme le chlore ou l'engrais près de votre produit.

Compte tenu de la nature même de l'acier inoxydable, des dépôts d'oxyde de fer en surface peuvent apparaître sur la surface de votre produit. Ces dépôts sont normaux et peuvent être éliminés avec un produit à polir de qualité pour acier inoydable. Dès que l'on aperçoit la présence de dépôts, il faut rapidement les enlever pour diminuer le risque d'avoir en permanence des piquères de corrosion en surface.

Suivre ces recommandations assurera des années de fonctionnement et protègera l'aspect et l'intégrité des accessoires en acier inoxydable Saber®.

ÉLÉMENTS DE CUISINE D'EXTÉRIEUR

K00AA3314

Ensemble de

finition pour

réfrigérateur de

4,1 p ² SABER ^*

finition pour 4.1 pl

SABER

Réfrigérateur

	H	L	P
DÉCOUPE	85,73	60,9653,98m	cm
PRODUIT	88,09	2,0158,67 cm	cm

K00AA3114

Combinaison à

deux tiroirs et

porte SABER ³

K00AA3414

Glacière SABER®

trois tiroirs et porte

SABER

K00AA2514

Porle simple

d'accès

48,3cm×66cm

(19 po X 26 po)

SABER
