LP55315 - Protection hygiénique pour comptoir Vollrath - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Protection hygiénique pour comptoir (pare-haleine en verre articulé)
Marque	Vollrath
Modèle	LP55315
Catégorie	Buffet à un côté avec étagère supérieure
Compatibilité	Pour Signature Server® avec comptoirs en acier inoxydable ou bacs encastrables
Nombre de compartiments	3 (3-Compar./Bac)
Matériau principal	Verre profilé, acier inoxydable, aluminium
Accessoires inclus	Gabarit de perçage, clés Allen, joints, espaceurs, vis
Options supplémentaires	Rampe chauffante et/ou éclairage (vendus séparément)
Installation	Percer des trous dans le comptoir, nécessite deux personnes
Entretien	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Sécurité	Branchement électrique par un électricien qualifié
Certification	NSF (conforme aux normes d'hygiène)
Réparabilité	Pièces détachées disponibles sur demande (voir Vollrath.com)
Pays d'origine	États-Unis
Garantie	Voir conditions Vollrath

FOIRE AUX QUESTIONS - LP55315 Vollrath

Comment installer le pare-haleine LP55315 ?

Utilisez le gabarit de perçage inclus pour marquer et percer les trous dans le comptoir. Assemblez les tiges d'attache et fixez les montants. Installez les vitres en verre en suivant les étapes de la notice. Deux personnes sont nécessaires pour soulever les éléments lourds.

Quels outils sont nécessaires pour l'installation ?

Perceuse, mèches 9/32" et 13/32", clés Allen 1/8" et 5/32", clés mixtes 7/16" et 9/16", marteau, poinçon. Tous les éléments de fixation sont inclus.

Peut-on ajouter un éclairage ou une rampe chauffante ?

Oui, le modèle LP55315 est compatible avec les kits de rampe chauffante et d'éclairage Vollrath. Suivez les instructions spécifiques aux pages 7-8 de la notice. Le branchement électrique doit être fait par un professionnel.

Comment nettoyer le pare-haleine en verre ?

Utilisez un chiffon doux et un nettoyant non abrasif pour verre. Évitez les produits chimiques agressifs qui pourraient endommager les joints ou le cadre.

Le pare-haleine est-il adapté à tous les comptoirs ?

Il est conçu pour les comptoirs en acier inoxydable, surface solide ou stratifié. Suivez les recommandations du fabricant du comptoir pour la préparation des trous.

Comment remplacer une vitre cassée ?

Démontez les capuchons, desserrez les espaceurs et les vis, puis retirez la vitre endommagée. Commandez une vitre de rechange auprès de Vollrath et réinstallez-la en inversant la procédure.

Quelles sont les dimensions exactes du LP55315 ?

Les dimensions ne sont pas précisées dans la notice. Consultez la fiche technique sur Vollrath.com pour les mesures exactes (longueur, hauteur, profondeur).

Le produit est-il certifié NSF ?

Oui, les bouchons de vis doivent être installés conformément à la certification NSF. Le pare-haleine est conçu pour répondre aux normes d'hygiène en restauration.

Où trouver les numéros de pièces de rechange ?

Référez-vous au tableau des numéros d'article dans la notice ou visitez Vollrath.com. Les kits de rampe chauffante et d'éclairage ont des références spécifiques (ex: 350744-350751).

Puis-je installer le pare-haleine seul ?

Il est recommandé de travailler à deux, surtout pour soulever et positionner les vitres et la rampe chauffante. L'installation nécessite de la précision pour éviter les dommages.

MODE D'EMPLOI LP55315 Vollrath

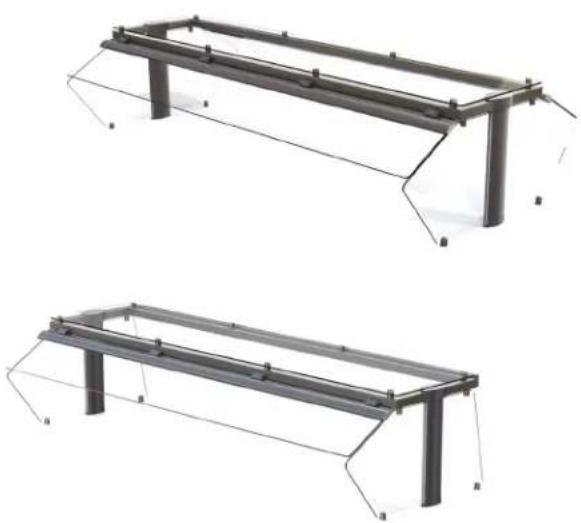

Pare-haleine articulés profilés en verre

Numéro d'article		Style Longueur
Pour Signature Server® avec comptoirs en acier inoxydable	Pour bacs encastrables et Signature Server® avec comptoirs ne sont pas acier inoxydable
— LP55277		Buffet à deux côtés	2-Compar./Bac
55278 LP5527	8 3-Compar./Bac
55279 LP5527	9 4-Compar./Bac
55280 LP5528	0 5-Compar./Bac
55281 LP5528	1 6-Compar./Bac
— LP55319		Buffet à un côté avec étagère supérieure	2-Compar./Bac
55315 LP5531	5 3-Compar./Bac
55316 LP5531	6 4-Compar./Bac
55317 LP5531	7 5-Compar./Bac
55318 LP5531	8 6-Compar./Bac

TABLE DES MATIÈRES

Installation du pare-haleine	page 1
Installation du kit de rattrapage un côté	page 5
Installation de la rampe chauffante	page 7
Installation de la rampe d'éclairage	page 8

1. Téléchargez la fiche des caractéristiques techniques sur Vollrath.com. Vous devrez vous y référer pour les dimensions et les exigences NSF.
2. Renseignez-vous sur les exigences du fabricant du comptoir pour préparer et installer l'équipement dans le comptoir avant de commencer l'installation.

Matériel nécessaire

• Gabarit de perçage, inclus • Mèche 9/32"
- Clé Allen, incluse • Mèche ^13/32
• M a r t e a u " • M è c h e 1
- Perceuse - Clé mixte 7/16"
- Poinçon - Clé mixte 9 / 16 "

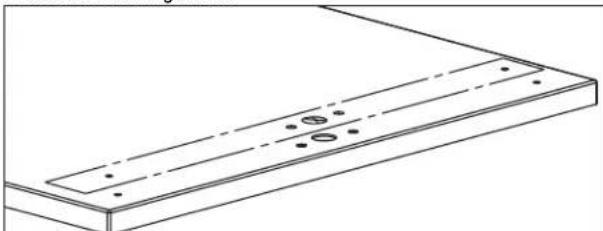

Trous de fixation

AVIS : Les matériaux du comptoir exigent une préparation spécifique. Pour les instructions d'installation correcte de l'équipement dans le matériau, voir les consignes du fabricant du comptoir.

1. Placez le gabarit de découpe à une extrémité du comptoir. Suivez les instructions sur le gabarit.

1. Répétez l'étape 1 à l'autre extrémité.

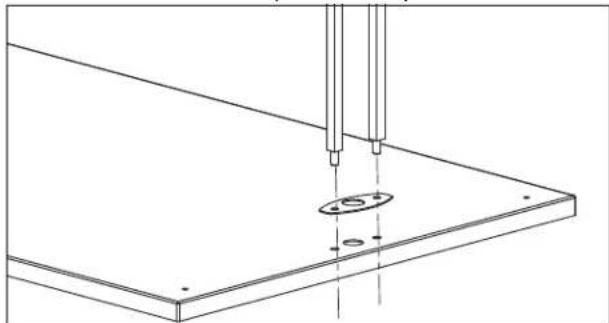

Assemblage et montage du pare-haleine

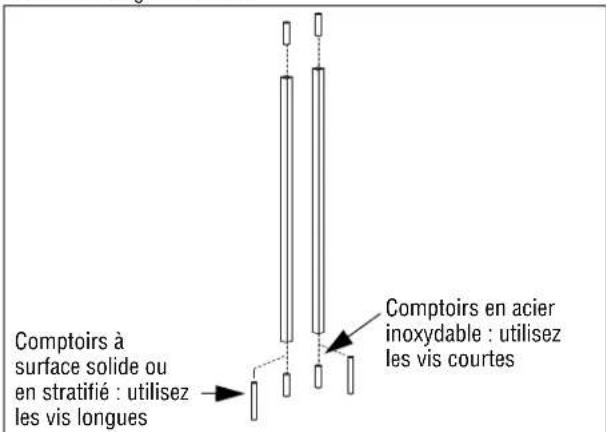

1. Assemblez les tiges d'attache.

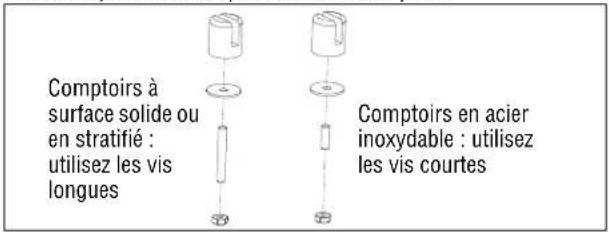

Comptoirs à surface solide ou en stratifié : utilisez les vis longues Comptoirs en acier inoxydable : utilisez les vis courtes

1. Mettez le joint de montage en place. Enfilez les tiges d'attache dans les trous et insérez-les dans le joint et le comptoir.

Veuillez enregistrer votre produit sur Vollrath.com/ProductRegister

INSTALLATION DU PARE-HALEINE (SUITE)

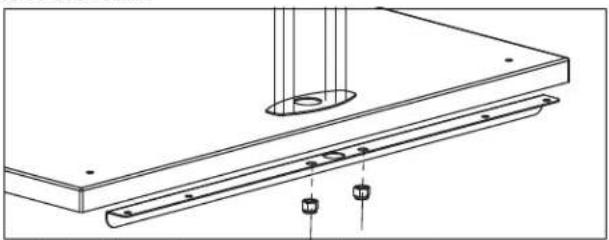

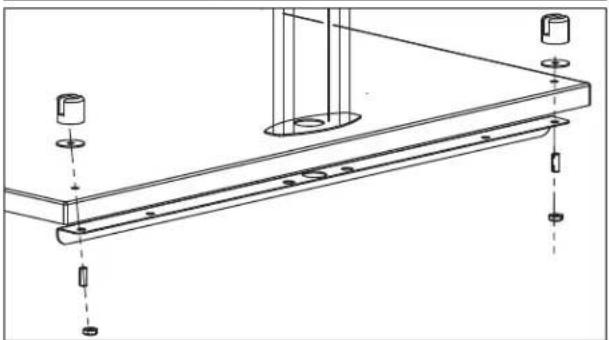

1. Positionnez le support raidisseur sous le comptoir et pardessus les rallonges des tiges d'attache. Fixez les tiges d'attache à la base avec les écrous inclus.

1. Installez les joints et les espaceurs sur le comptoir.

Comptoirs à surface solide ou en stratifié : utilisez les vis longues Comptoirs en acier inoxydable : utilisez les vis courtes

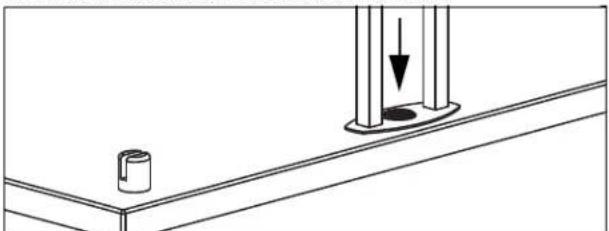

1. Positionnez le goujon à ce qu'elle affleure avec du bas de la la fente du le espaceur..

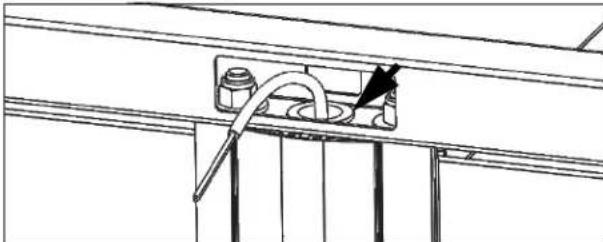

1. Insérez l'œillet dans le trou du câble d'alimentation.

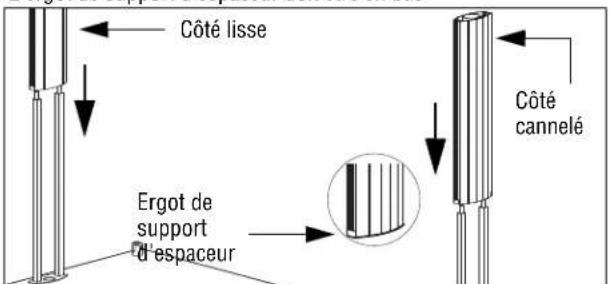

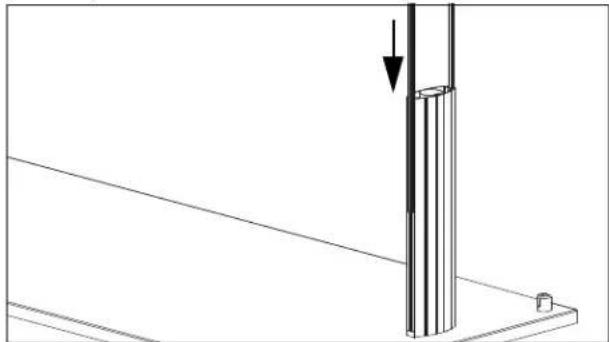

1. Glissez les montants sur les tiges d'attache :

2. Côté lisse vers l'intérieur et côté cannelé vers l'extérieur
   • L'ergot de support d'espaceur doit être en bas

Côté lisse Ergot de support d'espaceur Côté cannelé

1. Glissez les joints en verre dans les fentes des montants.

Si votre pare-haleine :

Inclut une rampe chauffante et/ou des lampes

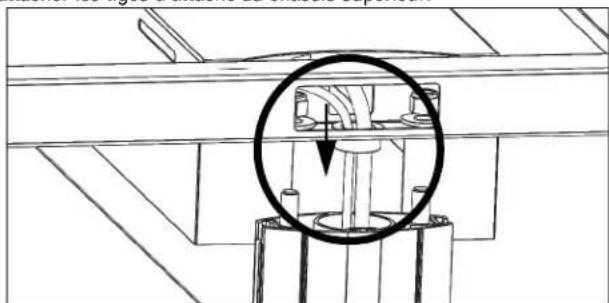

1. Enfilez les fils électriques par le montant jusque dans l'armoire qui se trouve dessous. Utilisez les rondelles et écrous fournis pour attacher les tiges d'attache au châssis supérieur.

1. Si votre pare-haleine inclut une rampe chauffante et/ou des lampes, passez à l'étape 6 de la page 7.
2. Si votre pare-haleine contient seulement des lampes, passez à l'étape 12 ci-dessous.

N'inclut ni rampes chauffantes, ni lampes

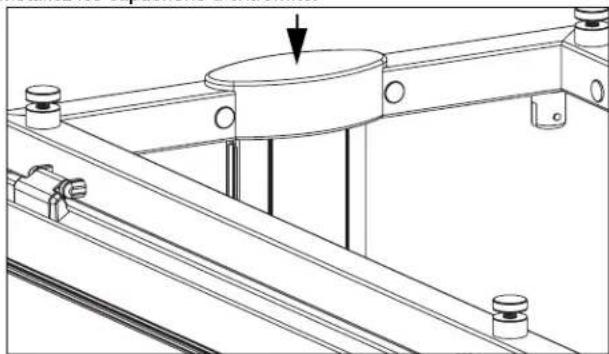

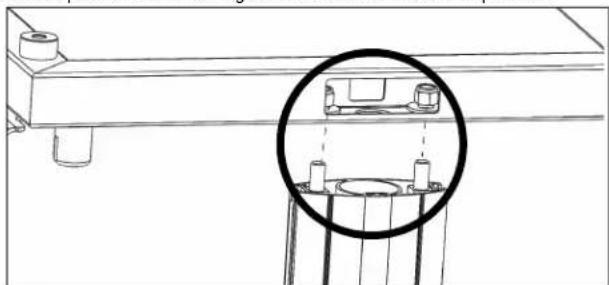

1. Placez le châssis supérieur sur les montants et vissez les tiges d'attache dans les trous du châssis. Utilisez les rondelles et écrous fournis pour attacher les tiges d'attache au châssis supérieur.

13.Installez les capuchons d'extrémité.

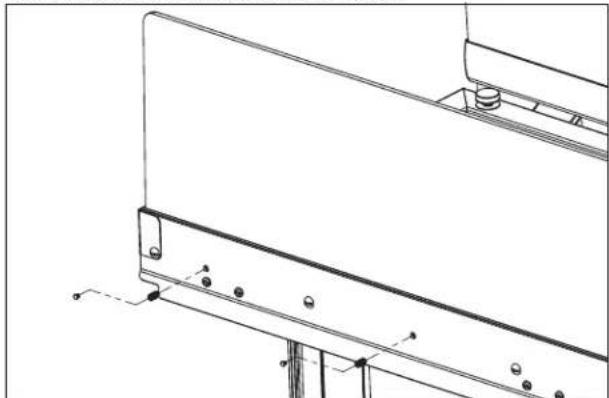

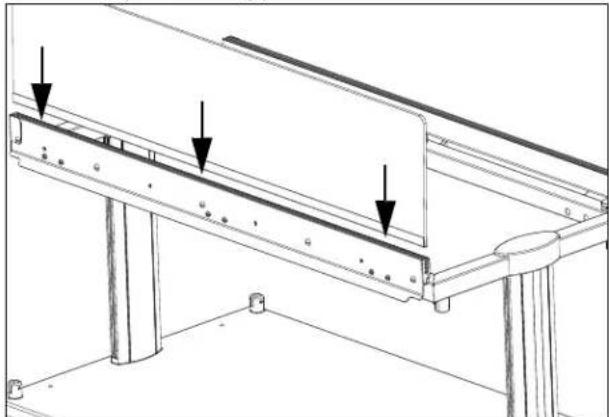

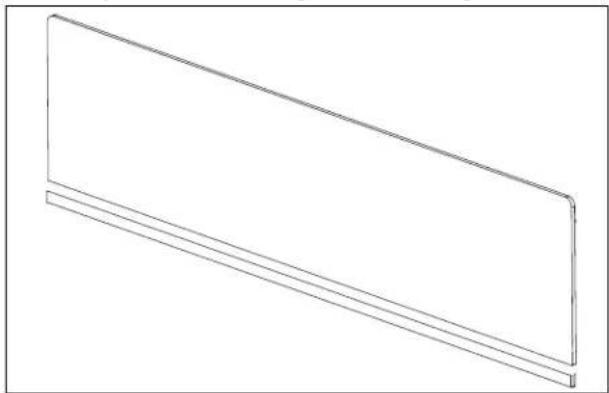

Installation des vitres Long(s) panneau(x)

1. Attachez les joints sur le côté à angles droits des longues vitres.

1. Insérez le côté joint d'un long panneau en verre.

1. Serrez les vis pour maintenir la vitre en place.

1. Répétez avec le long panneau en verre du côté opposé.

Panneaux courts

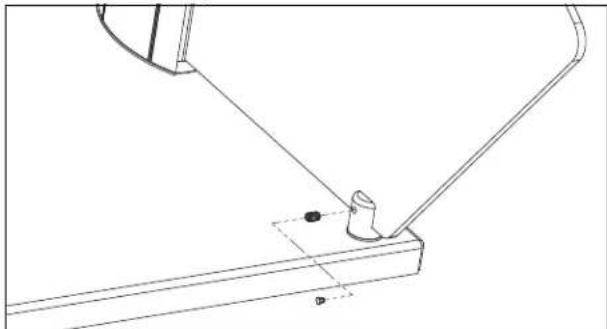

Pour pare-haleine à deux côtés

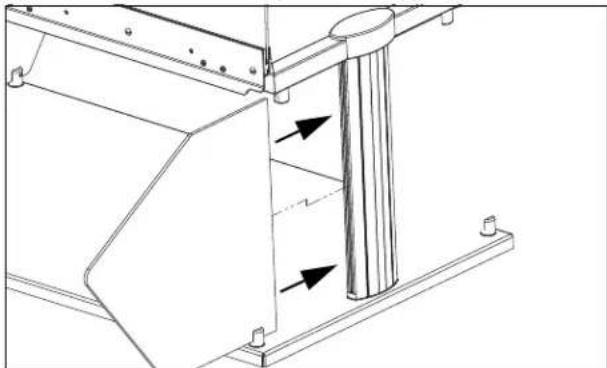

1. Insérez une vitre courte dans le joint sur le support vertical.

1. Serrez les vis sur les espaceurs du haut et du bas.

1. Répétez la procédure pour l'autre panneau court.

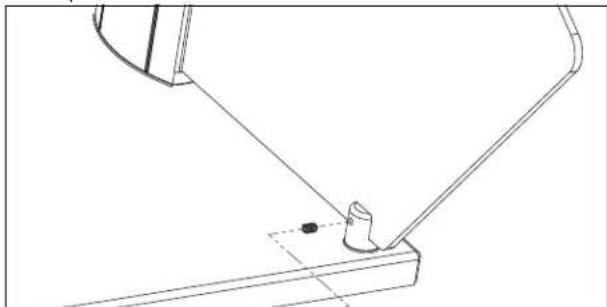

Pour pare-haleine à un côté

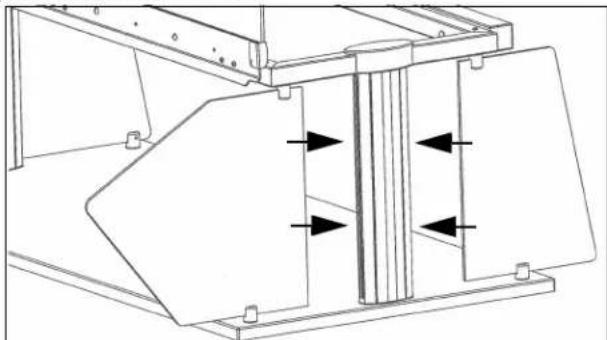

1. Insérez le plus large des deux panneaux d'extrémité en verre dans le joint sur le support vertical sous le long panneau en verre. Insérez le panneau étroit de l'autre côté.

1. Serrez les vis sur les espaceurs supérieurs et inférieurs pour fixer la vitre en place.

1. Reprenez la procédure de l'autre côté.

INSTALLATION DU PARE-HALEINE (SUITE)

Installation des vitres (suite)

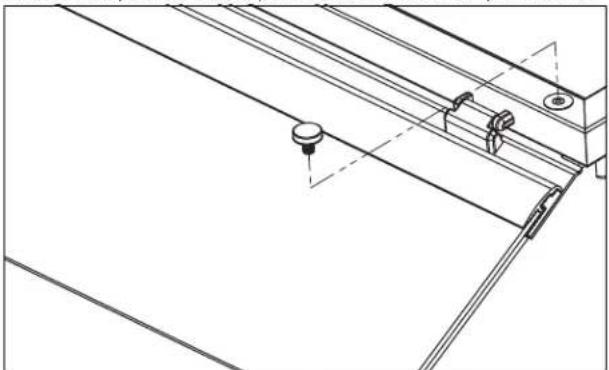

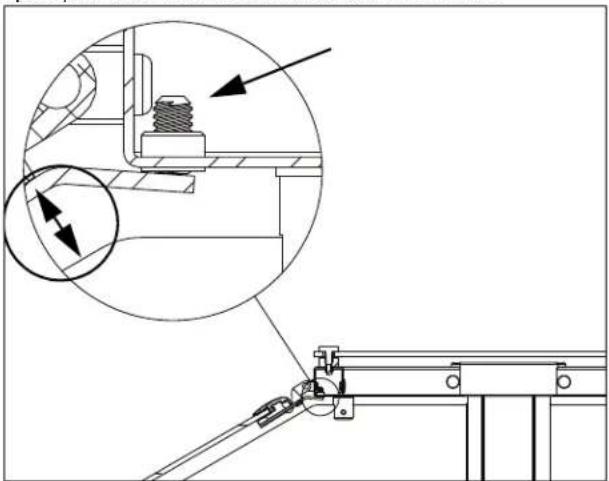

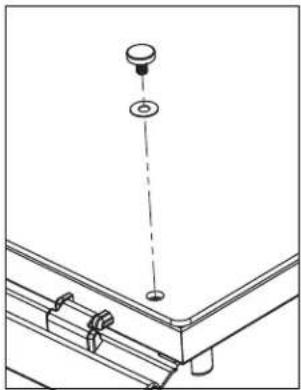

Panneau du haut

1. Enlevez les capuchons des espaceurs sur le dessus du pare-haleine.

1. Mettez la vitre du dessus en place. Alignez les trous de la vitre sur ceux des espaceurs.

2. Enfilez les rondelles en vinyle sur les capuchons et insérez-les dans les trous. Serrez les capuchons. Ne serrez pas trop.

1. Ajustez les vis aux deux extrémités de la vitre articulée pour crée un espace parallèle entre la vitre articulée et la vitre en bout.

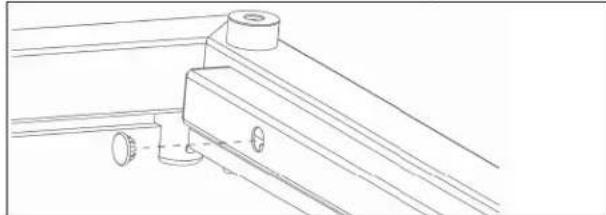

Installez les bouchons

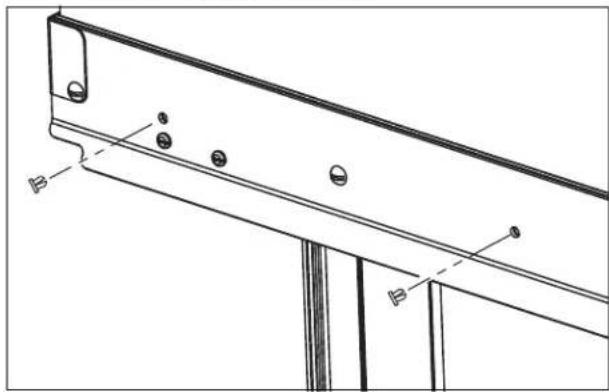

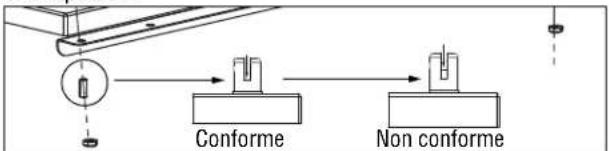

1. Insérez un bouchon sur chaque vis du support de fixation de la vitre et des espaceurs.

AVIS : Les bouchons de vis doivent être insérés de manière conforme à la certification NSF.

• Clé Allen 1/8" (fournie avec le pare-haleine)
• Clé Allen 5/32" (fournie avec le pare-haleine)
- Tournevis standard

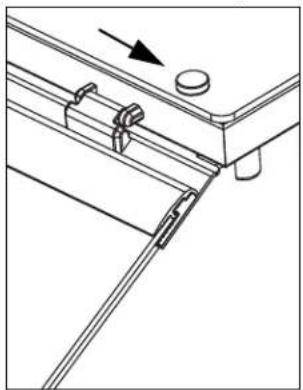

Dépose de la vitre du dessus

1. Desserrez et enlevez les espaceurs.

1. Soulevez la vitre du dessus.

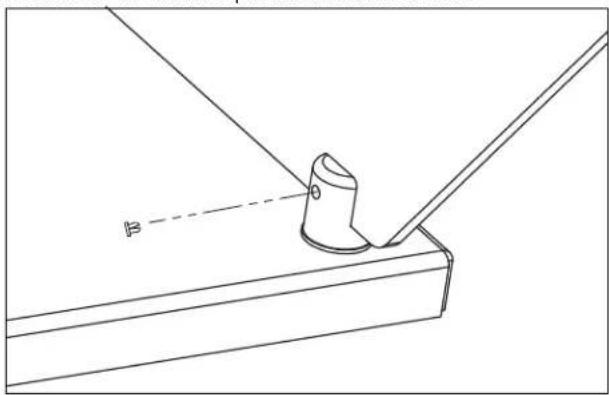

Dépose des panneaux de côté

1. Desserrez les vis sur les espaceurs du haut et du bas.

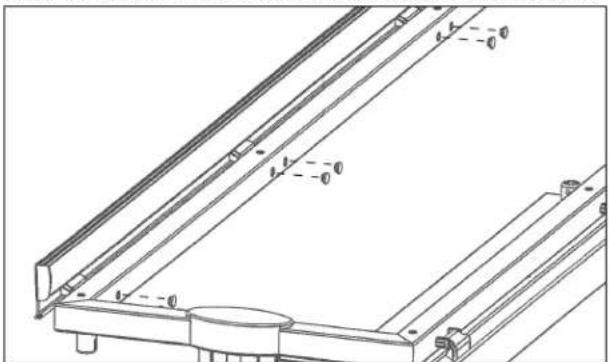

Dépose du long panneau de verre latéral

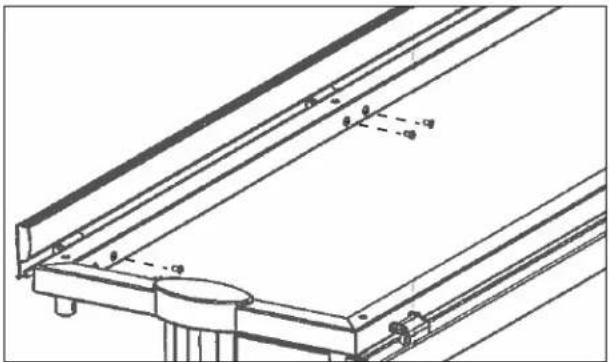

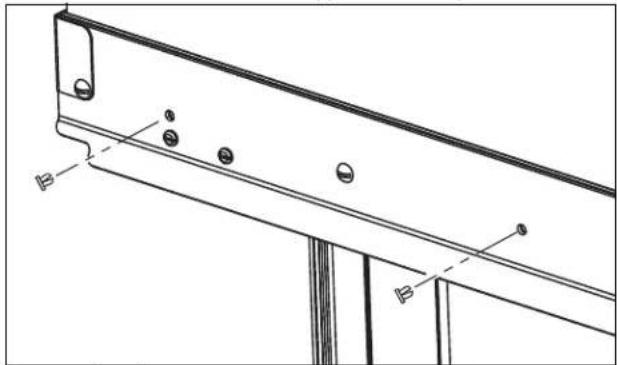

1. Enlevez les bouchons des vis du support de montage de la vitre.

1. Enlevez les bouchons du cadre interne. Mettez les bouchons de côté.

1. Enlevez la charnière en sortant les vis de la charnière.

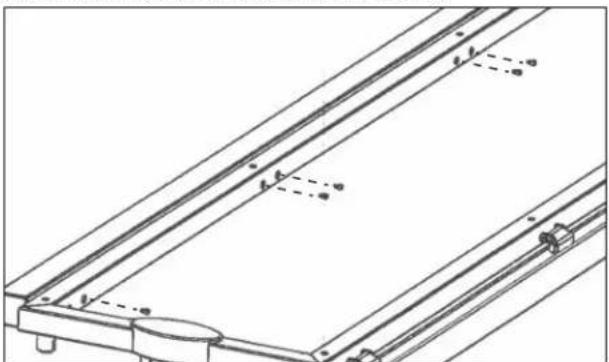

Installez la barre de ballast

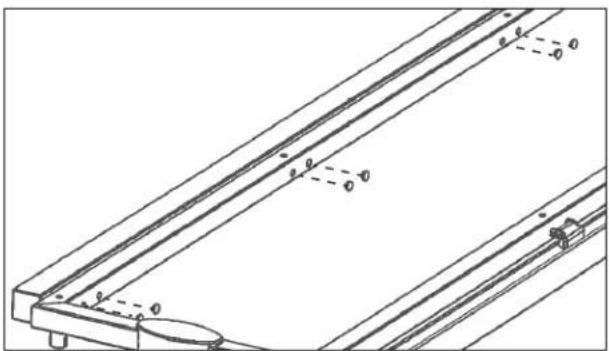

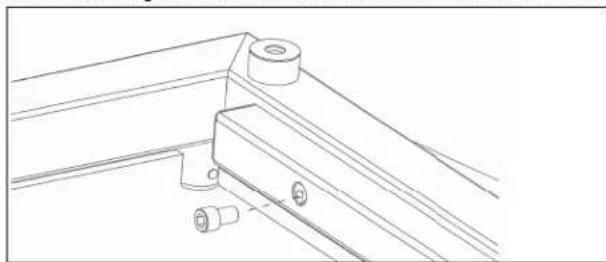

1. Attachez la barre de ballast à l'aide des vis fournies.

1. Réinstallez les bouchons sur le cadre.

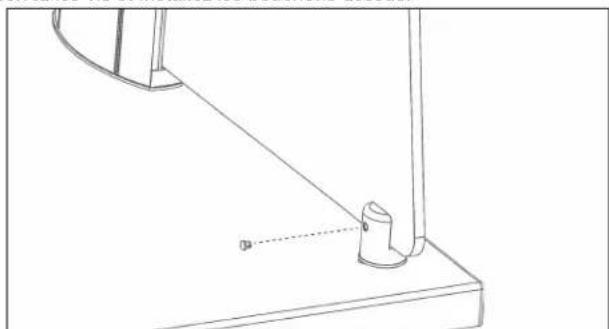

Installez la vitre d'extrémité

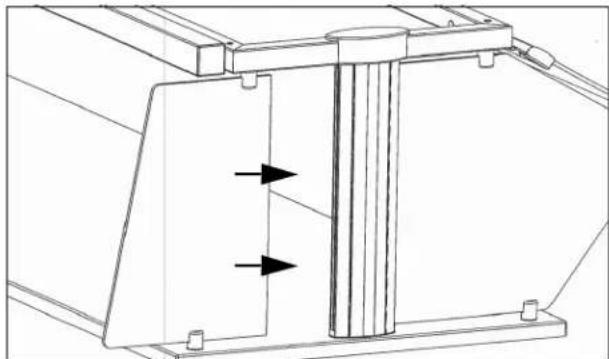

1. Insérez la vitre d'extrémité courte incluse dans le joint sur le support vertical.

1. Serrez les vis et installez les bouchons dessus.

1. Reprenez la procédure de l'autre côté.

Réinstallez la vitre du haut

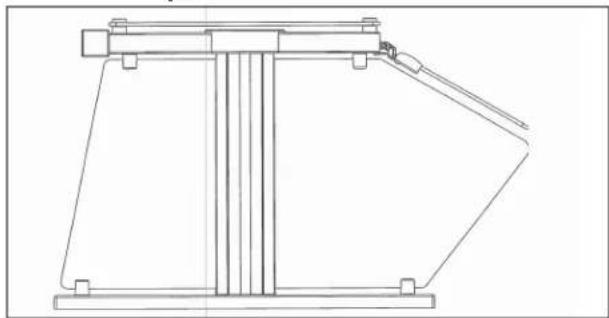

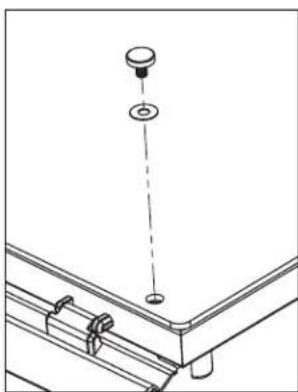

1. Mettez la vitre du dessus en place. Alignez les trous de la vitre sur ceux des espaceurs. Enfilez les rondelles en vinyle sur capuchons et insérez-les dans les trous. Serrez les capuchons. Ne serrez pas trop.

Vue latérale du pare-haleine un côté

AVIS : Le branchement des rampes chauffantes doit être confié à un électricien qualifié.

AVIS : L'installation exige la participation de deux personnes pour soulever la rampe chauffante en position.

Si c'est une installation de rattrapage

Enlevez les capuchons des supports verticaux et la vitre du haut avant de procéder à l'installation.

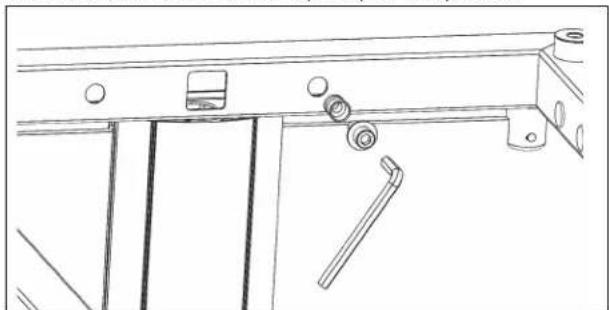

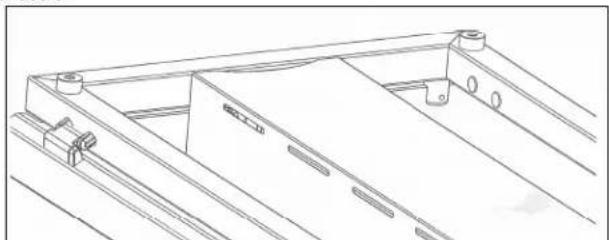

Installation

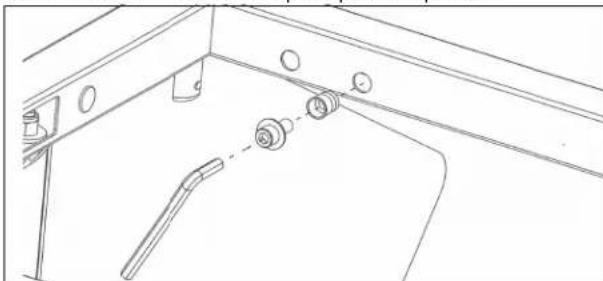

1. Pressez les inserts filetés dans les trous de châssis à côté du trou d'accès. Installez un boulon avec une rondelle dans une cheville. Serrez avec la clé Allen fournie. Répétez pour chaque trou.

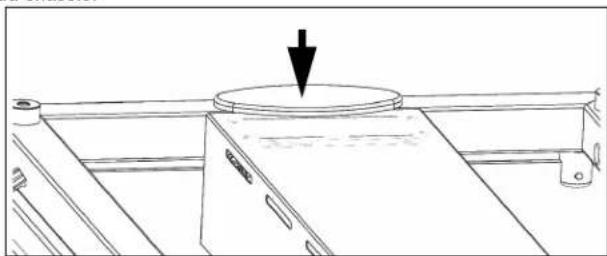

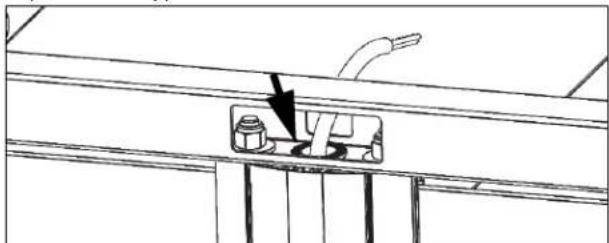

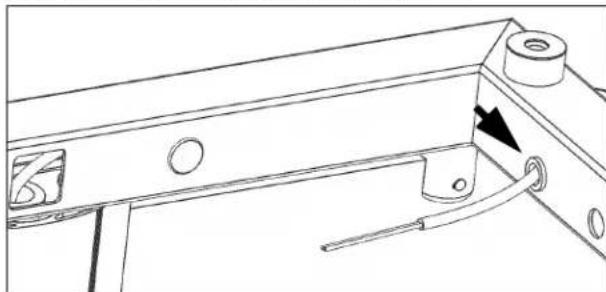

1. Installez le gros œillet inclus dans le trou du châssis, côté alimentation. Tirez le câble d'alimentation par le trou, de l'armoire jusque dans le support vertical.

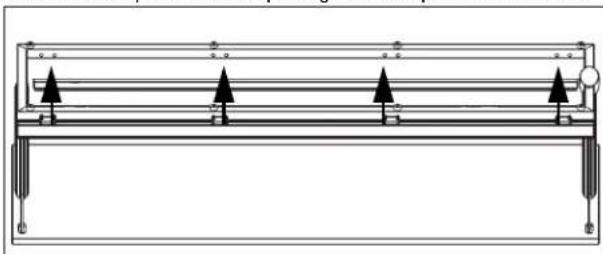

1. En vous y prenant à deux, soulevez la rampe chauffante à travers le milieu du châssis jusqu'à ce que son boîtier affleure avec le haut du châssis.

1. Montez la rampe chauffante en enfilant et serrant les quatre boulons à six pans et rondelles inclus à travers les extrémités du boîtier, jusque dans les inserts filetés. (Illustration montrant le dessous de la rampe chauffante)

1 NO 1 2 NO SW7

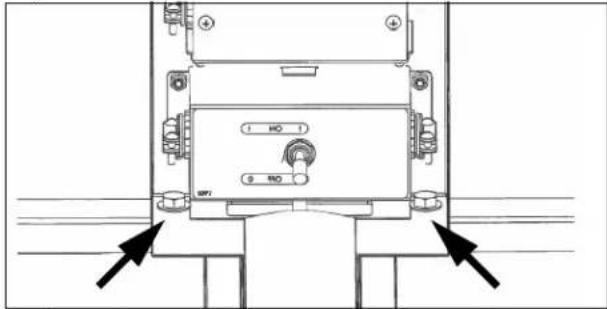

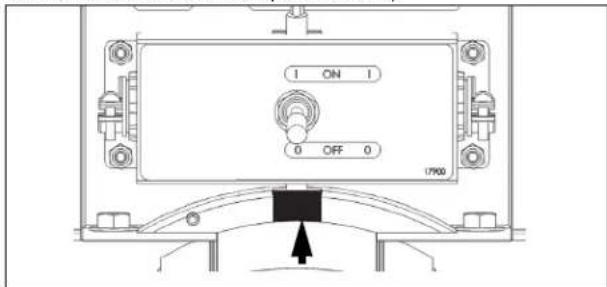

1. Câblez le boîtier de commande de la rampe chauffante.

2. Attachez la protection de câble en caoutchouc fournie autour du câble. La face arrondie doit être orientée vers le haut du pare-haleine. Installez le capuchon d'extrémité fendu sur le châssis et poussez fermement la protection dans la fente. (Illustration montrant le dessous de la rampe chauffante)

1 ON 1 0 OFF 0 17900

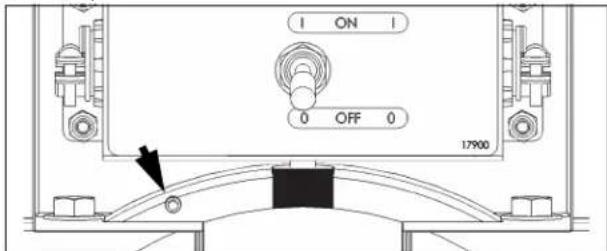

1. Serrez bien la vis. (Illustration montrant le dessous de la rampe chauffante)

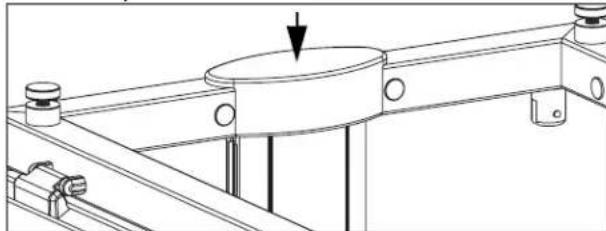

1. Installez le capuchon d'extrémité sans la fente à l'extrémité opposée du châssis.

N° d'article du kit	Pour une utilisation avec	N° d'article du kit	Pour une utilisation avec
350744	46" (116, 8 cm)	350748 2 compartiments
350745	60" (152, 4 cm)	350749 3 compartiments
350746	74" (188 cm)	350750 4 compartiments
350747	88" (223,5 cm)	350751 5 compartiments
		350747 6 compartiments

AVIS : Le branchement des éclairages doit être confié à un électricien qualifié.

Si c'est une installation de rattrapage

1. Enlevez les capuchons des supports verticaux et la vitre du haut avant de procéder à l'installation.

2. Enlevez les bouchons de châssis de l'intérieur des longueurs du châssis du haut.

Installation

1. Centrez et remontez l'éclairage à l'intérieur du tube de châssis avant ou arrière. Marquez les trous qui exigeront l'emploi d'une cheville.

1. Pressez les inserts filetés dans les trous de châssis marqués. Installez un boulon avec une rondelle dans une cheville et serrez bien avec la clé Allen fournie. Répétez pour chaque trou.

1. Installez le gros œillet inclus dans le trou du châssis, côté alimentation. Tirez les câbles d'alimentation par le trou, de l'armoire jusque dans le support vertical.

1. Installez le petit œillet inclus dans le trou à l'extrémité du châssis le plus proche de l'alimentation. Tirez le câble d'alimentation à travers le châssis et l'œillet installé dans le trou d'extrémité.

1. Câblez la lampe. Rentrez les capuchons de connexion derrière l'éclairage.

2. Attachez l'éclairage au tube du châssis à l'aide des boulons fournis.

1. Installez les bouchons dans les trous de l'éclairage.

1. Installez les capuchons d'extrémité.
